Dual HF - Hareket sensörü STEINEL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mikrodalga Varlık Dedektörü
Marka	Steinel
Model	Dual HF
Boyutlar (Y x G x D)	120 x 120 x 56 mm
Besleme	230-240 V, 50/60 Hz
Çıkış Gücü Anahtarlama 1	2000 W maks. (ohmik), 1000 VA maks. (cos φ=0.5)
Algılama Açısı	Çift yön, her yön için 3x3 ila 10x3 m ayarlanabilir menzil
Maks. Menzil	Yön başına 10 m
Montaj Yüksekliği	2,5 ila 3,5 m
Çıkış 1 Gecikmesi	30 sn ila 30 dk, darbe modu (2 sn), IQ modu
Çıkış 2 Gecikmesi (CAC)	1 dk ila 2 sa, başlatma gecikmesi 0 sn ila 10 dk
Alacakaranlık Ayarı	10 ila 1000 lüks, ∞ gün ışığı
Koruma Sınıfı	IP20 (AP kutu ile IP54)
Sınıf	II
Çalışma Sıcaklığı	-25°C ila +55°C
Algılama Teknolojisi	Yüksek frekans 5,8 GHz, iletim gücü < 1 mW
DIP Fonksiyonları	Normal/test modu, yarı otomatik/otomatik, buton/anahtar, çalıştır/çalıştır-durdur, sürekli aydınlatma (DIM)
Paralel Bağlantılar	Master/slave, master/master
Aksesuarlar	RC5, RC8 uzaktan kumanda, tavan adaptörü, yüzeye montaj kutusu, koruma sepeti
Garanti	5 yıl üretici garantisi
Bakım ve Temizlik	Kuru bir bezle temizleyin, agresif ürünler kullanmayın
Güvenlik	Müdahaleden önce gücü kesin, profesyonel tarafından kurulum
Yedek Parçalar	Uzaktan kumandalar, adaptörler, koruma sepeti

Sık sorulan sorular - Dual HF STEINEL

Dual HF detektörü nasıl kurulur?

Detektör, iç mekanda tavana gömme montaj için tasarlanmıştır. Kurulumdan önce elektrik beslemesini kesin. Kablolama şemasına göre iletkenleri bağlayın. Montajdan sonra, detektör modülünü takmadan önce potansiyometreleri ve DIP anahtarlarını ayarlayın.

Işık yanmazsa ne yapmalı?

Elektrik beslemesini, ayarlanan parlaklık değerini (kademeli olarak artırın) kontrol edin ve algılama bölgesinin boş olduğundan emin olun. Gerekirse, potansiyometre ile menzili ayarlayın.

Menzil nasıl ayarlanır?

Modül üzerindeki potansiyometre ⑨'u (menzil ayarı) kullanın. Sağa çevirerek menzili artırın (yön başına maks. 10 m), sola çevirerek azaltın.

Gecikme süresi nasıl ayarlanır?

Anahtarlama çıkışı 1 için potansiyometre ⑥'yı kullanın. Daha uzun gecikme için sağa (maks. 30 dk), daha kısa için sola (min. 30 sn) çevirin. Sol uç durdurucu darbe modunu (2 sn) etkinleştirir.

Otomatik ve yarı otomatik mod arasındaki fark nedir?

Tam otomatik modda (AUTO), aydınlatma parlaklık ve varlığa göre otomatik olarak açılıp kapanır. Yarı otomatik modda (MAN), aydınlatma otomatik olarak kapanır ancak bir butonla manuel olarak açılmalıdır.

Uzaktan kumanda nasıl kullanılır?

İsteğe bağlı RC5 (kullanıcı) ve RC8 (servis) uzaktan kumandaları, gecikme süresi, test modu, işaretleme veya yoğunluk ayarı gibi fonksiyonların uzaktan ayarlanmasını sağlar. Uzaktan kumandayı detektöre doğrultun ve ilgili tuşa basın.

Detektör varlığa rağmen kapanıyor, neden?

Bunun nedeni çok kısa bir takip süresi veya çok düşük bir parlaklık eşiği olabilir. Potansiyometre ile takip süresini artırın veya alacakaranlık ayarını yapın.

Birden fazla detektörü birlikte bağlayabilir miyim?

Evet, master/slave veya master/master konfigürasyonunda. Aynı fazda olduklarından emin olun. Master/slave'de, yalnızca master parlaklığı değerlendirir, slavelar hareket algılamayı iletir.

Detektör nasıl temizlenir?

Kuru ve tüy bırakmayan bir bez kullanın. Agresif temizlik maddeleri veya su kullanmayın, çünkü bunlar cihaza zarar verebilir.

Garanti nedir?

Steinel, ürünün mükemmel durumu ve düzgün çalışması için 5 yıl garanti sunar. Tarih ve ürün tanımını içeren orijinal satın alma belgesini saklayın.

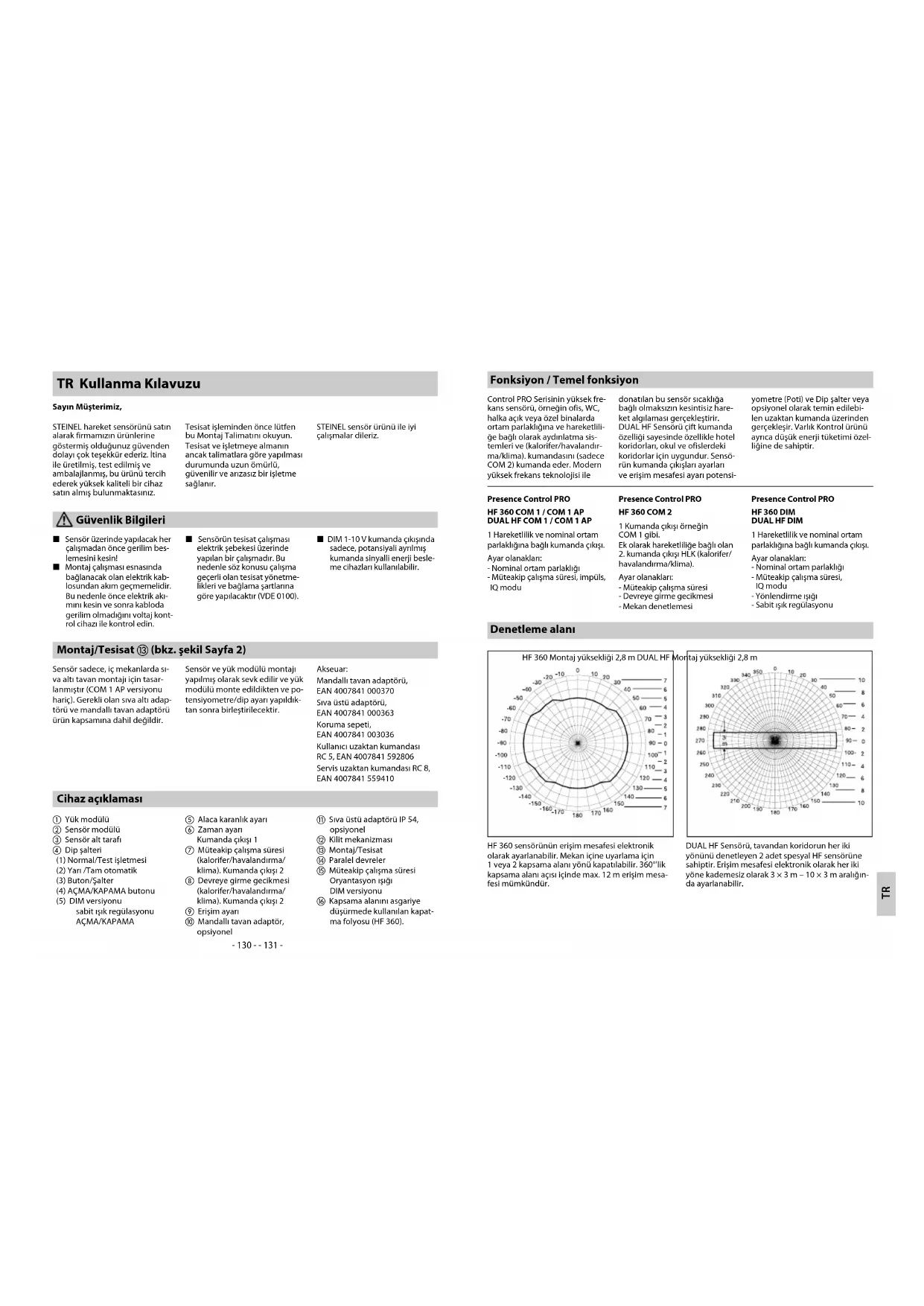

KULLANIM KILAVUZU Dual HF STEINEL

TR Kullanma Kilavuzu

Sayın Müşterimiz,

STEINEL hareket sensörünü satın alarak firmamızın ürünlerine göstermiş olduğunuz güvenden dolayı çok teşekkür ederiz. İtina ile üretilmiş, test edilmiş ve ambalajlanmış, bu ürünü tercih ederek yüksek kaliteli bir cihaz satın almış bulunmaktadır.

Tesisat İşleminden önce lütfen bu Montaj Talimatını okuyun. Tesisat ve işletmeye almanın ancak talimatlara göre yapılması durumunda uzun ömürlü, güvenilir ve arızasız bir işletme sağlanır.

STEINEL sensör ürünü İle lý çalışmalar dileriz.

Güvenlik Bilgileri

■ Sensör üzerinde yapılacak her çalışmadan önce gerilim beslemesini kesin!
Montaj çalışması esnasında bağlanacak olan elektrik kablosundan akım geçmemelidir. Bu nedenle önce elektrik akımini kesin ve sonra kabloda gerilim olmadığını voltaj kontrol cihazı ile kontrol edin.

■ Sensörün tesisat çalışması elektrik şebekesi üzerinde yapılan bir çalışmadır. Bu nedenle söz konusu çalışma geçerli olan tesisat yönetme- likleri ve bağlama şartlarına göre yapılacaktır (VDE 0100).

■ DIM 1-10 V kumanda çıkışında sadece, potansiyali ayrılmış kumanda sinyalli enerji besleme cihazları kullanılabilir.

Montaj/Tesisat ⑬ (bkz. şekil Sayfa 2)

Sensör sadece, iç mekanlarda sıva altı tavan montajı için tasarlanmıştır (COM 1 AP versiyonu hariç). Gerekli olan sıva altı adaptörü ve mandallı tavan adaptörü ürün kapsamına dahil değildir.

Sensör ve yük modülü montajı yapılmış olarak sevk edilir ve yük modülü monte edildikten ve potensiyometre/dip ayarı yapıldıktan sonra birleştirilecektir.

Akseuar:

Mandallı tavan adaptörü,

EAN 4007841 000370

Sıva üstü adaptörü,

EAN 4007841 000363

Koruma sepeti,

EAN 4007841 003036

Kullanıcı uzaktan kumandası

RC 5, EAN 4007841 592806

Servis uzaktan kumandasi RC 8,

EAN 4007841 559410

Cihaz açıklaması

① Yük modülü
② Sensör modülü
③ Sensör alt tarafi
④ Dip şalteri
(1) Normal/Test işletmesi
(2) Yarı /Tam otomatik
(3) Buton/Şalter
(4) AÇMA/KAPAMA butonu
(5) DIM versiyonu

sabit ışık regulasyonu AÇMA/KAPAMA

⑤ Alaca karanlık ayarı
⑥ Zaman ayan
Kumanda çıkışı 1
⑦ Müteakip çalışma süresi (kalorifer/havalandırma/klima). Kumanda çıkışı 2
⑧ Devreye girme gecikmesi (kalorifer/havalandırma/klima). Kumanda çıkışı 2
⑨ Erişim ayarı
⑩ Mandallı tavan adaptör, opsiyonel

⑪ Sıva üstü adaptörü IP 54, opsiyonel
⑫ Kilit mekanizması
⑬ Montaj/Tesisat
⑭ Paralel devreler
⑮ Müteakip çalışma süresi Oryantasyon ışığı DIM versiyonu
⑯ Kapsama alanını asgariye düşürmede kullanılan kapatma folyosu (HF 360).

Fonksiyon / Temel fonksiyon

Control PRO Serisinin yüksek frekans sensörü, ömeğin ofis, WC, halka açık veya özel binalarda ortam parlaklığına ve hareketliliğe bağlı olarak aydınlatma sistemleri ve (kalorifer/havalandırma/klima). kumandasını (sadece COM 2) kumanda eder. Modern yüksek frekans teknolojisi ile

donatılan bu sensör sıcaklığa bağlı olmaksızın kesintisiz hareket algılaması gerçekleştirir. DUAL HF Sensörü çift kumanda özelliği sayesinde özellikle hotel koridorları, okul ve ofislerdeki koridorlar için uygundur. Sensörün kumanda çıkışları ayarları ve erişim mesafesi ayarı potensi-

yometre (Poti) ve Dip şalter veya opsiyonel olarak temin edilebilen uzaktan kumanda üzerinden gerçekleşir. Varlık Kontrol ürünü ayrıca düşük enerji tüketimi özelliğine de sahiptir.

Presence Control PRO

HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 Hareketlilik ve nominal ortam parlaklığına bağlı kumanda çıkışı.
Ayar olanakları:
- Nominal ortam parlaklığı - Müteakip çalışma süresi, impüls, IQ modu

Presence Control PRO

HF 360 COM 2

1 Kumanda çıkışı örneğin COM 1 gibi.
Ek olarak hareketliliğe bağlı olan 2. kumanda çıkışı HLK (kalorifer/havalandırma/klima).
Ayar olanakları:
- Müteakip çalışma süresi - Devreye girme gecikmesi
- Mekan denetlemesi

Presence Control PRO

HF 360 DIM DUAL HF DIM

1 Hareketlilik ve nominal ortam parlaklığına bağlı kumanda çıkışı.
Ayar olanakları:
- Nominal ortam parlaklığı
- Müteakip çalışma süresi,
IQ modu
- Yönlendirme ışığı
- Sabit Işık regulasyonu

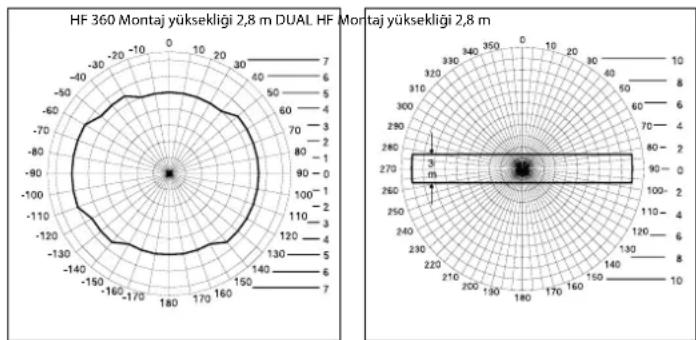

Denetleme alanı

HF 360 sensörünün erişim mesafesi elektronik olarak ayarlanabilir. Mekan içine uyarlama için 1 veya 2 kapsama alanı yönü kapatılabilir. 360°lik kapsama alanı açısı içinde max. 12 m erişim mesafesi mümkündür.
DUAL HF Sensörü, tavandan koridorun her iki yönünü denetleyen 2 adet spesyal HF sensörüne sahiptir. Erişim mesafesi elektronik olarak her iki yöne kademesiz olarak 3 × 3 m – 10 × 3 m aralığında ayarlanabilir.

Elektrik tesisatı/Otomatik işletme

Kablo hatlarının seçiminde daima VDE 0100 tesisat yönetmeliği nomları yerine getirilecektir (bkz. Güvenlik uyanları Sayfa 9). Hareket sensörünün kablo bağlantısı için aşağıda açıklanan maddeler geçerlidir : VDE 0100 520 Bölüm 6 uya-

rinca sensör ve elektrikli besleme cihazları arasındaki kablo bağlantı- si için sadece hem faz hem de ku-manda kablo hatları için olan çok telli kablo kullanılacaktır (örnegin NYM 5 × 1,52). Šebeke besleme kablosu çapı max. 10 mm olmalı-

dir. Şebeke bağlantı klemensinin bağlantı bölümü azami 2 × 1,5 mm ^3 veya 1 × 2,5 mm ^2 ölçüsünde tasarlanmıştır.

Boyutlar (Y × G × D): HF 360120 × 120 × 56 mm		DUAL HF120 × 120 × 76 mm
Şebeke voltajı 230 – 240 V, 50 Hz / 60 Hz
Güç, Kumanda çıkışı 1(COM 1/COM 2)	Rôle 230Vmax. 2000 W ohm yükü (cos φ = 1)max. 1000 VA (cos φ = 0,5)
Elektrikli besleme cihazları:(COM 1/COM 1 AP/COM 2/DIM)	Azami çalıştırma akımı max. 800 A/200 μs30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)Elektrikli besleme cihazlarının uygulamaya özel çalıştırma akımlarını dikkate alınız!Daha büyük kumandalama güçlerinde rôle veya şüts kullanılacaktır
Güç, Kumanda çıkışı 2(sadece COM 2) (sadece HF 360)	Hareketlilikmax. 230W/230Vmax. 1A, (cos φ = 1) HLK (kalorifer/havalandırma/klima) sistemleri için
Kullanma yeri Binaların iç bölümlerinde
Montaj yüksekliği(Tavan yüksekliği)	2,5 m – 3,5 m Tavan yüksekliği
Kapsama açısı HF 360	360° ve 140° açma açısı ile gerektiğiinde cam, ahşap ve hafif yapı duvarlarından geçirgendir.Mekan içne uyarlama için 1 veya 2 kapsama alanı yönü kapatılabilir	DUAL HFBkz. Diyagram Sayfa 131gerektiğinde cam, ahşap ve hafif malzemeli duvarlardan geçirgendir.
Erişim mesafesi	HF 360max. ∅ 12 m,kademesiz olarak elektronik sistem ile ayarlanabilir	DUAL HFher yöne max. 10 × 3 mkademesiz olarak elektronik sistem ile ayarlanabilir
Kumanda çıkışı 1Zaman ayarı	30 sn. – 30 dak., impüls modu (yaklaşık 2 sn.),IQ modu (kullanım profiline otomatik uyarlama)
Kumanda çıkışı 2Zaman ayarı(sadece HF 360)	sadece COM2 (kalorifer/havalandırma/klima) sistemi için0 sn. – 10 dak. devreye girme gecikmesi1 dak. – 2 saat müteakip çalışma süresiOtomatik mekan denetleme
DIM:Zaman ayarıKumanda çıkışı	30 sn. - 30 dak.IQ modu (kullanım profiline otomatik uyarlama)1 – 10 V / max. 50 elektrikli besleme cihazları, max. 100 mA
Sensör düzeni	Yüksek frekans 5,8 GHz, verici gücü < 1 mW
DIP salter üzerinden gerçekleşen fonksiyonlar	DIP 1 Normal/Test işletmesiDIP 2 Yan/Tam otomatikDIP 3 Buton/Şalter işletmesiDIP 4 AÇMA butonu/AÇMA/KAPAMA butonuDIP 5 Sabit ışık regülasyonu AÇMA/KAPAMA (DIM)
Paralel devreler	Master/SlaveMaster/Master
Konfor ayarı	Teach In (opsiyonel uzaktan kumanda ile)
Işık değeri ayarı	10 – 1000 Lux, ≈/Gündüz ışığıDIM 100 – 1000 Lux
Koruma türü	IP 20 (IP 54, AP Box ile)
Koruma sınıfı	II
Sıcaklık aralığı	-25 ila +55 °C
Gövde	UV dayanıklı, üzeri boyanabilir

Fonksiyonlar – DIP şalter üzerinden gerçekleşen fonksiyonlar

COM 1 + COM 2

DIP 1

Normal işletme / Test işletmesi (NORM / TEST)

Test işletmesinin sensör üzerinde yapılan tüm diğer ayarlardan önceliği vardır vebu işletme fonksiyonelliği ve kapsama alanını kontrol etmeye yarar. Sensör, ortam parlaklığına bağlı olmaksızın

mekan içinde hareket tespit edildiğinde ışığı yaklaşık 8 sanıye süreliğine yakar. (hareket kapsaması durumunda mavi LED lambası yanıp söner). Normal işletmede tüm özel olarak ayarlanmış

potensiyometre değerleri geçer- lidir. Yük bağlı olmaksızın da sen- sör mavi LED lambasının yardımı ile ayarlanabilir.

DIP 2

Yarı otomatik (MAN) / Tam otomatik (AUTO)

Yarı otomatik: (MAN)

Aydınlatma sistemi sadece otomatik olarak kapanır. Lamba elden açılır, ışığınyanması butona

basılarak sağlanacaktır ve ışık, potensiyometrede ayarlanmış olan müteakip çalışma süresi

boyunca yanar. (2 × basin / ışık 4 saat boyunca YANAR).

Tam otomatik: (AUTO)

Işık, hareketliliğe ve ortam parlaklığına bağlı olarak otomatik olarak açılır ve kapatılır. Lamba her zaman elden açılabilir. Bu durumda otomatik kumanda geçici olarak devre dışı kalır.

Ayarlanmış olan değerlerden bağımsız olarak butona elden basıldığında lamba 4 saat YANAR (2 × basın) veya KAPANIR (1 × basın). 4 saatlik süre dolmadan önce butona basıldığında

Precence Control IR Quattro elemanı normal sensör işletmesine geçer.

DIP 3

Buton/Şalter

Giren sinyalin nasıl değerlendirileceği sensöre bildirillir. Harici buton/şalter ilişkilendirilmesi sayesinde sensör yarı otomatik işletme modunda çalıştırılabilir ve her zaman elden müdahale edilebilir.

- İsteğe bağlı olarak buton veya şalter ile işletme - Bir kumanda girişi üzerine birden fazla buton düzenlenmesi mümkündür

- Kontrol lambalı butonlar sadece sıfır iletken bağlantısı ile kullanılacaktır - Sensör ve şalter arasındaki kablo uzunluğu < 50 m

DIP 4

Buton ON/ON-OFF

Lamba her zaman elden AÇMA/KAPAMA butonu açılıp kapatıla-bilir (istisna impül modu: elden

KAPATMA mümkün değildir). ON (AÇIK) konumunda lambanın elden kapatılması mümkün

değildir. Butona her defasında yeniden basıldığında müteakip çalışma süresi yeniden başlatılır.

DIM

DIP 5

Sabit 1sik ON/OFF

Aynı değerde kalan parlaklık seviyesini sağlar. Sensör mevcut gün ışığını ölçer ve istenilen parlaklık değerini elde etmek için

oransal olarak suni ışık ekler. Gün ışığı oranı değiştiğinde eklenen suni ışık oranı uyarlanır. Suni ışık eklemesi gün ışığı oranı ile birlik-

te hareketliliğe bağlı olarak da uyarlanır.

Fonksiyonlar – Potensiyometre (Poti) üzerinden gerçekleşen ayarlar

COM 1 + COM 2

Alaca Karanlık Ayarı

İstenilen devreye girme sınırı kade- mesiz olarak yaklaşık 10 – 1000 Lux arasında ayarlanabilir.

Ayar regulatörü sağ dayanakta: MAX gündüz ışığı işletmesi Ayar regulatörü sol dayanakta: MIN gece işletmesi

Montaj yerine bağlı olarak ayann 1 – 2 birim değiştirilmesi gerekli olabilir.

Kullanım Örnekleri Nominal parlaklık değerleri
Gece işletmesi min
Koridorlar, giriş holleri 1
Merdivenler, yürüyen merdivenler, yürüyen bantlar 2
Lavabo bölümleri, tuvaletler, kumanda odaları, kantinler 3
Satış bölümü, kreşler, ana okul mekanları, spor salonları 4
İş yerleri: Oifs, konferans ve toplantı odaları, hassas montaj çalışmaları, mutfaklar	5
Yoğun olarak gözle çalışılan İşler: Labaratuar, teknik çizlm, hassas çalışmalar	>=6
Gündüz ışık işletmesi max

Uyarı: Montaj yerine bağlı olarak ayarın 1–2 birim değiştirilmesi gerekli olabilir.

Müteakip çalışma süresi Kumanda çıkışı 1 Avar değeri 30 sn. – 30 dak.

İstenilen müteakip çalışma süresi kademesiz olarak min yaklaşık 30 sn. – max 30 dak. arasında ayarlanabilir. 3 dakika sonra

kendi ışığı ölçülür. Sınır değeri aşıldığında sensör, müteakip çalışma süresi dolduktan sonra kapatır.

İmpüls modu (DIM hariç)

Ayar düğmesi ∫ (sol dayanak) konumuna getirildiginde cihaz impüls işletmesindedir, bu işletme- de cihazın çıkışı yaklaşık 2 sanlye

boyunca devrededir (örneğln merdiven ışık otomatı için). Sonrasında sensör, yaklaşık 8 saniye boyunca hareket algılamasına tepki vermez.

Yabancı ışık nedeniyle oluşan yansıma sonucunda burada sadece gündüz işletmesi mümkündür.

IQ Modu

Sag dayanak: Müteakip çalışma süresi dinamik ve kendi kendine öğrenerek kullanıcı davranışına uyum sağlar.

Bir öğrenme algoritması üzerinden optimal zaman periyodu belirlenir.

En kısa süre 5 dakika, en uzun süre ise 20 dakikadır.

COM 2

Müteakip çalışma süresi Kumanda çıkışı 2 kalorifer/havalandırma/klima).

• Ayar değeri 1 dak. - 2 saat
• Sağ dayanak: max
• Sol dayanak: min

Devreye girme gecikmesi Kumanda çıkışı 2 kalorifer/havalandırma/klima).

• Ayar değeri 0 sn. – 10 dak.
• Sağ dayanak:
  Mekan denetlemesi • Sol dayanak: 0 sn. (KAPALI)

„Denetleme“ ayarlaması yapıldığında „varlik“ kumanda çıkışının hassaslığı azalır. Kontakt ancak ke sin bir hareket algılandığında kapanır ve yüksek bir güvence ile kapsama alanında insanların olduğuna işaret eder.

Müteakip çalışma süresi halen aktif kalır. Devreye görme geçikmesi aktif değildir.

Temel parlaklık (DIM versiyonu)

Ayarlanmış olan parlaklık değerinin altına düşüldüğünde ayarlanmış olan müteaklp çalışma süresl boyunca temel aydınlatmayı müm-kün kılar. Bu ışık azamı ışık gücün-nün yaklaşık % 10' kadardır. Hareket algilandığında sensör % 100 ışık gücüne ayarlar (sabit ışı regü-

lasyonu kapalı veya ön ayarlı parlaklık değerine ayarlar (sabit ışık regulasyonu açık). Herhangl blir hareket algılanmadığında sensör ışığı, müteakip çalışma süresi dolduktan sonra temel parlaklık değerine azaltır. Müteakip çalışma süresi dolduktan sonra (1 dak. – 30 dak.)

veya gün ışığının yeterli olması durumunda parlaklık değeri äşildığında ışık kapatılır. Açık ayar konumunda sensör temel parlaklığı, direkt olarak parlaklık değerinin altına düşüldüğünde AÇAR ve KAPATIR.

Erişim Mesafesi Ayarı

İstenilen erişim mesafesi (devreye girme sınırı) kademesiz olarak ayar lanabilir.

■ HF 360
min. 1 m - max. 12 m

■ DUAL HF min. 3 × 3 m - 10 × 3 m her yöne

Sol dayanak (fabrika çıkış ayarı) = asgari erişim mesafesi

Sağ dayanak (fabrika çıkış ayarı) = azami erişim mesafesi

Paralel devreler

Birden fazla sensör kullanıldığında bu sensörler aynı faz hattına bağlanacaktır!

14.1 Master/Master

Bir paralel devrede birden fazla Master de kullanılabilir. Her bir Master ışık grubunu kendi parlaklık ölçüme göre devreye alır. Gecik-me zamanları ve parlaklık kuman-

da değerleri her bir Master elemanında uygulamaya özel olarak ayarlanır. Kumanda yükü Master'ler üzerine dağılıdır. Hareketlilik yine bütün sensörler tarafından algıla-

nir. Hareketlilik çıkışı herhangi bir Master elemanından alınabilir.

142 Master/Slave

Master-/Slave işletmesi büyük mekanları kapsama altına almaya yarar (yük bağlı = Master, yük yok = Slave). Mekan içindeki parlaklığın

değerlendirilmesi sadece Master içinde gerçekleşir. Slave'ler hareket algılamasını Master'e bildirirler. Lambanın veya HLK (kalorifer/ha-

valandırma/klima sistemi) sisteminin devreye alınması sadece Master üzerinden gerçekleşir.

14) sensör harici merdiven otomatına bağlı

14 Ensör merdiven otomati olarak

IDM sensörü

RC 5 üzerinden fonksiyonel destek

Yanma fonksiyonu

Tuşa basılarak, > 5 sn, yanma fonksiyonu 100 saat için etkinleştirilir.

Sunum modu

Tuşa basılarak, > 5 sn, hareket algı-landığı sürece ışık KAPALI. Herhangl bir hareket tespit edilmezse, çalışma süresi dolduktan sonra lamba sensörlü işletme geri döner (LED AÇIK).

Eski binalar / Tadilat Yabancı ışık buton tarafından aktif leştirildi. Alaca karanlık modu yok, sadece gündüz işletmesi mümkün.

RC 8 üzerinden fonksiyonel destek (DIM seçeneği)

Temel parlaklık

Tuşa her basısta, > 5 sn, temel parlaklık 60 dakikaya değişir.

1 - 6 Temel parlaklık değeri İlgili tuşlara her basısta,

5 sn, parlaklık değerl her seferinde % 10'luk adımlar halinde değişir: 1 = %10, 2 = %20, ... 6 = %60

Tuş yardımıyla kısma Tuş S teminalline bağlandığında, tuşa basılarak aydınlatma kısılabilir. Tuş önce maksimum değere gider ve sonra minimum değere geri dö- ner. Tuş serbest bırakıldığında, ilgili değer, kapatılncaya kadar daha fazla kontrol yapılmadan tutulur. Buna bağlı olarak, dedektör önce- den ayarlanmış olan sensörlü işle- timdedir. Kısma yönü (maks./min.), tuş kısa süreyle bırakılarak ve tuşa tekrar basılarak değiştirilebilir.

Uzaktan kumanda

Fonksiyonlar zeminden, uzaktan kumanda (opsiyonel) ile konforlu bir şekilde kumanda edilebilir.

Kullanıcı uzaktan kumandası RC 5, EAN 4007841 592806

Servis uzaktan kumandası RC 8, EAN 4007841 559410

İşletme Arızaları
Ariza Sebebi Tamiri

Işıkyanmıyor	■ şebeke gerillimi yok■ Lux değeri çok düşük ayarlandı■ hareket algılaması yok	■ Şebeke gerillimini kontrol edin■ Işık yanıncaya kadar Lux değerini yavaşca yükseltin■ Sensör önünün açık olmasını sağlayın■ Kapsama alanını kontrol edin
Işikkapanmıyor	■ Lux değeri çok yüksek■ Mütakip çalışma süresi başladı■ Parazit yapan ısı kaynakları, örneğin: Fanlı ısıtıcı, açık kapı ve pencere, ev hayvanları, ampul/halojen projektör, hareket eden objeler	■ Daha düşük Lux değeri ayarlayın■ Müteakip çalışma süresinin dolmasını bekleyin gerektiğinde süreyi daha kısa olarak ayarlayın■ Sabit parazit kaynaklarını etiket ile kapatın
Hareket algılanmasına rağmen sensör lambayı kapatıyor	■ Mütakip çalışma süresi çok küçük■ Işık sınırı çok düşük	■ Müteakip çalışma süresini yükseltin■ Alaca karanlık ayarını değiştirin
Sensör lambayı çok geç kapatıyor	■ Mütakip çalışma süresi çok büyük	■ Müteakip çalışma süresini kısaltın
Sensör, yürüme yönü tam karşıdan olmasına rağmen lambayı çok geç yakıyor	■ Karşıdan yürüme yönünde erişim mesafesi azaltılmıştır	■ diğer sensörleri monte edin■ İki sensör arasındaki mesafeyi azaltın
Sensör, hareket algılamasına rağmen karanlıkta lambayı yakmıyor	■ Lux değeri çok düşük olarak seçildi	■ Sensör şalter/buton ile aktif konumdan çıkarıldı mı ?■ Yarı otomatik ?■ Parlaklik sınırını yükseltin

Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazlan evsel atıkların içine atmayın!

Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı top

lanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Uygunluk Açıklaması

Bu vesileyle STEINEL Vertrieb GmbH, HF 360/DUAL HF kablo-suz sistem türünün 2014/53/EU yönetmeliğine uygunluğunu

beyan eder. AT Uygunluk Beyani'nın tam metnini şu web adresinden temin edebilirsiniz: www.stinel.de

Üretici garantisi

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısıltılmamakta ve sınırlanmamaktadır. STEINEL-Professional STEINEL Profesyonel Sensörlü ürününzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma Ürününülze ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Hallı Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezli A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz.

Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri yandaki web sitemizde bula-bilirsiniz: www.saosteknolojl.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] ulaşabilirsiniz.

leşire de conectare 1
