Tipo di prodotto	Rivelatore di presenza a microonde
Marca	Steinel
Modello	Dual HF
Dimensioni (A x L x P)	120 x 120 x 56 mm
Alimentazione	230-240 V, 50/60 Hz
Potenza di uscita commutazione 1	2000 W max (ohmica), 1000 VA max (cos φ=0.5)
Angolo di rilevamento	Doppia direzione, portata regolabile da 3x3 a 10x3 m per direzione
Portata max	10 m per direzione
Altezza di installazione	2,5 a 3,5 m
Temporizzazione uscita 1	30 s a 30 min, modalità impulso (2 s), modalità IQ
Temporizzazione uscita 2 (CAC)	1 min a 2 h, temporizzazione avvio 0 s a 10 min
Regolazione crepuscolare	10 a 1000 lux, ∞ luce diurna
Grado di protezione	IP20 (IP54 con scatola da parete)
Classe	II
Temperatura di funzionamento	-25°C a +55°C
Tecnologia di rilevamento	Alta frequenza 5,8 GHz, potenza di emissione < 1 mW
Funzioni DIP	Modalità normale/test, semiautomatica/automatica, pulsante/interruttore, acceso/acceso-spento, illuminazione permanente (DIM)
Collegamenti in parallelo	Master/slave, master/master
Accessori	Telecomando RC5, RC8, adattatore soffitto, scatola da parete, gabbia di protezione
Garanzia	5 anni del produttore
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare prodotti aggressivi
Sicurezza	Interrompere l'alimentazione prima dell'intervento, installazione da parte di un professionista
Ricambi	Telecomandi, adattatori, gabbia di protezione

Domande frequenti - Dual HF STEINEL

Come installare il rivelatore Dual HF?

Il rivelatore è progettato per il montaggio a incasso nel soffitto all'interno. Prima dell'installazione, interrompere l'alimentazione elettrica. Collegare i conduttori secondo lo schema di cablaggio. Dopo il montaggio, regolare i potenziometri e gli interruttori DIP prima di inserire il modulo rivelatore.

Cosa fare se la luce non si accende?

Verificare l'alimentazione elettrica, il valore di luminosità impostato (aumentarlo gradualmente) e assicurarsi che l'area di rilevamento sia libera. Se necessario, regolare la portata con il potenziometro.

Come regolare la portata?

Utilizzare il potenziometro ⑨ (regolazione portata) situato sul modulo. Ruotarlo verso destra per aumentare la portata (max 10 m per direzione) o verso sinistra per ridurla.

Come regolare la temporizzazione?

Per l'uscita di commutazione 1, utilizzare il potenziometro ⑥. Ruotarlo verso destra per una temporizzazione più lunga (max 30 min), verso sinistra per più breve (min 30 s). Il finecorsa a sinistra attiva la modalità impulso (2 s).

Qual è la differenza tra modalità automatica e semiautomatica?

In modalità completamente automatica (AUTO), l'illuminazione si accende e spegne automaticamente in base alla luminosità e alla presenza. In modalità semiautomatica (MAN), l'illuminazione si spegne automaticamente ma deve essere accesa manualmente tramite un pulsante.

Come utilizzare un telecomando?

I telecomandi opzionali RC5 (utente) e RC8 (assistenza) consentono di regolare a distanza funzioni come temporizzazione, modalità test, illuminazione di orientamento o variazione di intensità. Puntare il telecomando verso il rivelatore e premere il tasto corrispondente.

Il rivelatore si spegne nonostante la presenza, perché?

Ciò può derivare da un tempo di follow-up troppo breve o da una soglia di luminosità troppo bassa. Aumentare il tempo di follow-up con il potenziometro o regolare l'impostazione crepuscolare.

Posso collegare più rivelatori insieme?

Sì, in configurazione master/slave o master/master. Assicurarsi che siano sulla stessa fase. In master/slave, solo il master valuta la luminosità, gli slave trasmettono il rilevamento del movimento.

Come pulire il rivelatore?

Utilizzare un panno asciutto e non lanuginoso. Non utilizzare detergenti aggressivi né acqua, poiché potrebbero danneggiare l'apparecchio.

Qual è la garanzia?

Steinel offre una garanzia di 5 anni sul perfetto stato e corretto funzionamento del prodotto. Conservare la prova d'acquisto originale con la data e la designazione del prodotto.

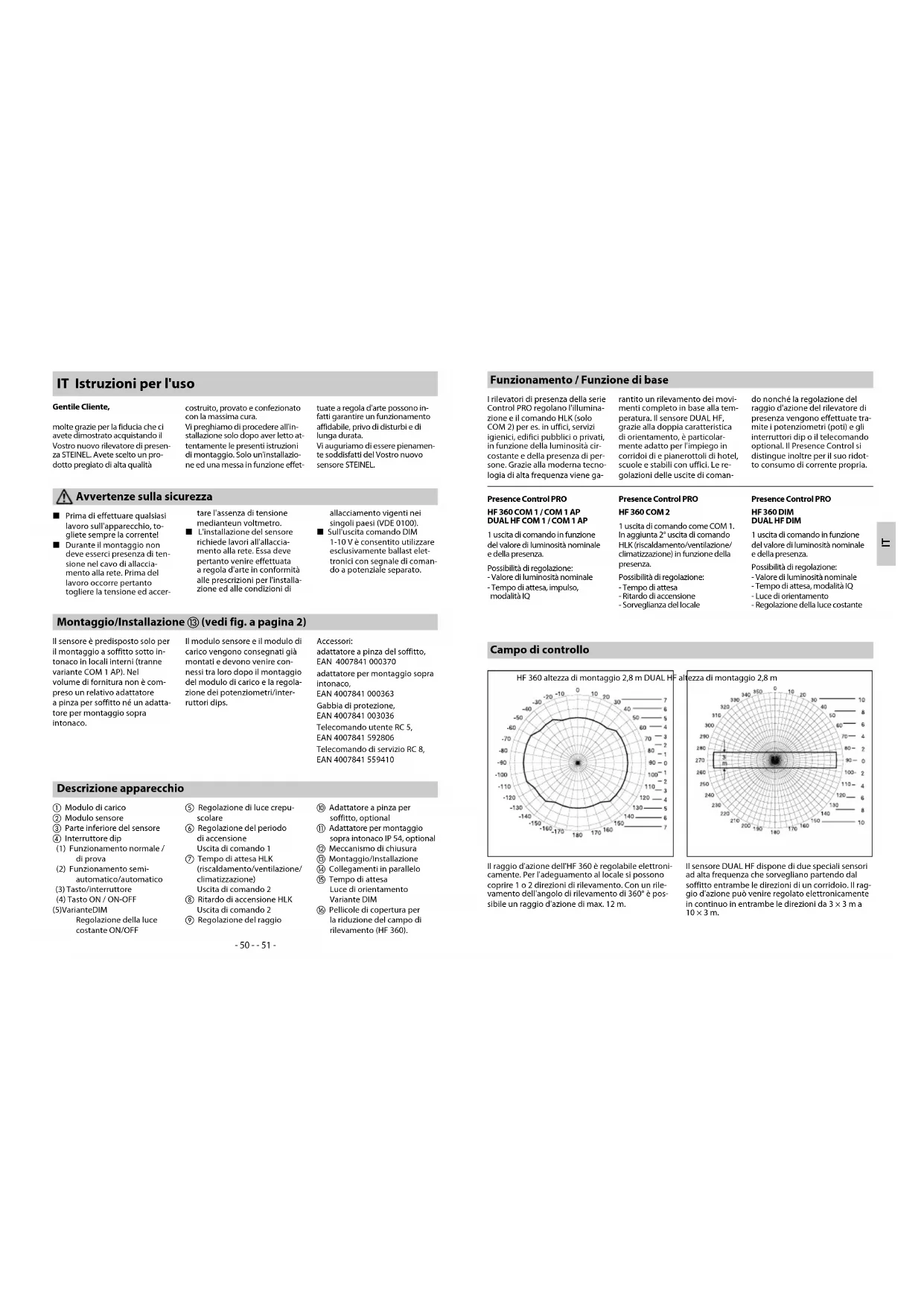

MANUALE UTENTE Dual HF STEINEL

IT Istruzioni per l'uso

Gentile Cliente,

molte grazie per la fiducia che ci avete dimostrato acquistando il Vostro nuovo rilevatore di presenza STEINEL. Avete scelto un prodotto pregiato di alta qualità

costruito, provato e confezionato con la massima cura. Vi preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in funzione effet-

tuate a regola d'arte possono infatti garantire un funzionamento affidabile, privo di disturbi e di lunga durata. Vi auguriamo di essere pienamente soddisfatti del Vostro nuovo sensore STEINEL.

Avvertenze sulla sicurezza

■ Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!
■ Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro occorre pertanto togliere la tensione ed accer-

tare l'assenza di tensione mediante un voltmetro.

L'installazione del sensore richiede lavori all'allacciamento alla rete. Essa deve pertanto venire effettuata a regola d'arte in conformità alle prescrizioni per l'installazione ed alle condizioni di

allacciamento vigenti nei singoli paesi (VDE 0100).

■ Sull'uscita comando DIM 1-10 V è consentito utilizzare esclusivamente ballast elettronici con segnale di comando a potenziale separato.

Montaggio/Installazione ⑬ (vedi fig. a pagina 2)

Il sensore è predisposto solo per il montaggio a soffitto sotto intonaco in locali interni (tranne variante COM 1 AP). Nel volume di fornitura non è compreso un relativo adattatore a pinza per soffitto né un adattatore per montaggio sopra intonaco.

Il modulo sensore e il modulo di carico vengono consegnati già montati e devono venire connessi tra loro dopo il montaggio del modulo di carico e la regolazione dei potenziometri/interruttori dips.

Descrizione apparecchio

① Modulo di carico
② Modulo sensore
③ Parte inferiore del sensore
④ Interruttore dip
(1) Funzionamento normale / di prova
(2) Funzionamento semi-automatico/automatico
(3) Tasto/interruttore
(4) Tasto ON / ON-OFF
(5)VarianteDIM Regolazione della luce costante ON/OFF

⑤ Regolazione di luce crepu- scolare
⑥ Regolazione del periodo di accensione
Uscita di comando 1
⑦ Tempo di attesa HLK (riscaldamento/ventilazione/climatizzazione) Uscita di comando 2
⑧ Ritardo di accensione HLK Uscita di comando 2
⑨ Regolazione del raggio

Accessori: adattatore a pinza del soffitto, EAN 4007841 000370 adattatore per montaggio sopra intonaco, EAN 4007841 000363 Gabbia di protezione, EAN 4007841 003036 Telecomando utente RC 5, EAN 4007841 592806 Telecomando di servizio RC 8, EAN 4007841 559410

⑩ Adattatore a pinza per soffitto, optional
⑪ Adattatore per montaggio sopra intonaco IP 54, optional
⑫ Meccanismo di chiusura
⑬ Montaggio/Installazione
⑭ Collegamenti in parallelo
⑮ Tempo di attesa Luce di orientamento Variante DIM
⑯ Pellicole di copertura per la riduzione del campo di rilevamento (HF 360).

Funzionamento / Funzione di base

I rilevatori di presenza della serie Control PRO regolano l'illuminazione e il comando HLK (solo COM 2) per es. In uffici, servizi igienici, edifici pubblici o privati, in funzione della luminosità circostante e della presenza di persone. Grazie alla moderna tecnologia di alta frequenza viene ga

rantito un rilevamento dei movimenti completo in base alla temperatura. Il sensore DUAL HF, grazie alla doppia caratteristica di orientamento, è particolarmente adatto per l'impiego in corridoi di e pianerottoli di hotel, scuole e stabili con uffici. Le regolazioni delle uscite di coman-

do nonché la regolazione del raggio d'azione del rilevatore di presenza vengono effettuate tra mite i potenziometri (poti) e gli interruttori dip o il telecomando optional. Il Presence Control si distingue inoltre per il suo ridotto consumo di corrente propria.

Presence Control PRO HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 uscita di comando in funzione del valore di luminosità nominale e della presenza.

Possibilità di regolazione: - Valore di luminosità nominale - Tempo di attesa, impulso, modalità IQ

Presence Control PRO HF 360 COM 2

1 uscita di comando come COM 1. In aggiunta 2° uscita di comando HLK (riscaldamento/ventilazione/climatizzazione) in funzione della presenza.

Possibilità di regolazione:

- Tempo di attesa

- Ritardo di accensione

- Sorveglianza del locale

Presence Control PRO HF 360 DIM DUAL HF DIM

1 uscita di comando in funzione del valore di luminosità nominale e della presenza.

Possibilità di regolazione:

- Valore di luminosità nominale

- Tempo di attesa, modalità IQ

- Luce di orientamento

- Regolazione della luce costante

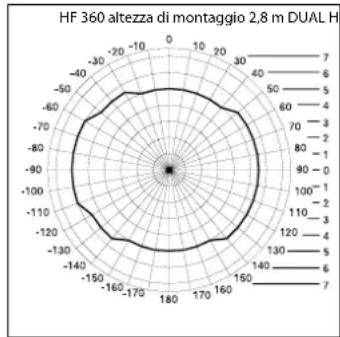

Campo di controllo

HF 360 altezza di montaggio 2,8 m DUAL HF altezza di montaggio 2,8 m

altezza di montaggio 2,8 m

Il raggio d'azione dell'HF 360 è regolabile elettronicamente. Per l'adeguamento al locale si possono coprire 1 o 2 direzioni di rilevamento. Con un rilevamento dell'angolo di rilevamento di 360° è possibile un raggio d'azione di max. 12 m.

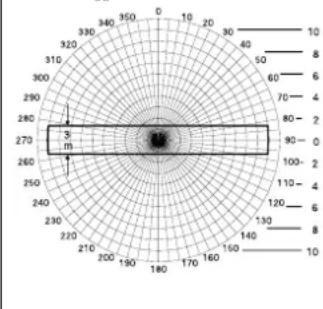

Il sensore DUAL HF dispone di due speciali sensori ad alta frequenza che sorvegliano partendo dal soffitto entrambe le direzioni di un corridoio. Il raggio d'azione può venire regolato elettronicamente in continuo in entrambe le direzioni da 3 × 3 m a 10 × 3 m.

Installazione elettrica/funzionamento automatico

Nella scelta dei conduttori per il cablaggio si devono assolutamente rispettare le prescrizioni per l'installazione contenute nella norma VDE 0100 (vedi avvertenze relative alla sicurezza a pagina 9). Per il cablaggio dei rilevatori di presenza si

applica quanto segue: ai sensi della norma VDE 0100 S20 capitolo 6 per il cablaggio tra sensore e alimentatore elettronico si può utilizzare una linea multipla che contenga sia i conduttori della tensione di rete sia i conduttori di comando

(per es. NYM 5 × 1,52). La linea di allacciamento alla rete può avere un diametro massimo di 10 mm. La zona di serraggio del connetto-re di rete è predisposta per max. 2 × 1,5 mm ^2 o 1 × 2,5 mm ^2 .

Dimensioni (A × L × P) HF 360120 × 120 × 56 mm		Dual HF120 × 120 × 76 mm
Tensione di rete 230 – 240 V, 50 Hz / 60 Hz
Potenza, uscita di comando 1(COM 1/COM 2)	Relè 230 Vmax. 2000 W carico ohmico (cos φ = 1)max. 1000 VA (cos φ = 0,5)
Alimentatore elettronico:(COM 1/COM 1 AP/COM 2/DIM)	Corrente di picco max. 800 A/200 μs30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)Osservare le correnti d'inserzione individuali degli alimentatori elettronici!In caso di valori alti di potere di apertura, si deve installare a monte un relèo contattore
Potenza, uscita di comando 2(solo COM 2) (solo HF 360)	Presenzamax. 230 W/230Vmax. 1A, (cos φ = 1) per HLK (riscaldamento/ventilazione/climatizzazione)
Luogo d'impiego all'interno di edifici
Altezza di montaggio(montaggio a soffitto)	2,5 m – 3,5 m altezza del soffitto
Angolo di rilevamento	HF 360360° con angolo di apertura di 140°anche attraverso vetro, legno e pareti in materiale leggero. Per l'ade-guamento al locale si possono copripe 1 o 2 direzioni di rilevamento	Dual HFvedi diagramma a pag. 51 ancheattraverso vetro, legno e pareti inmateriale leggero.
Raggio d'azione	HF 360max. ∅ 12 m,regolabile elettronicamente incontinuo	Dual HFmax. 10 × 3 m regolabile elettronicamente in continuo in ogni direzione
Uscita di comando 1regolazione del periododi accensione	30 sec. – 30 min., modalità a impulsi (ca. 2 sec.),Modalità IQ (adattamento automatico al profilo di utilizzo)
Uscita di comando 2regolazione del periododi accensione(solo HF 360)	solo COM2 per HLK0 sec. – 10 min. ritardo di accensione1 min. – 2 h tempo di attesaSorveglianza automatica del locale
DIM:Regolazione del periododi accensione	30 sec – 30 minModalità IQ (adattamento automatico al profilo di utilizzo)
Uscita di comando	1 – 10 V / max. 50 ballast elettronici, max. 100 mA
Sistema di sensori	Alta frequenza 5,8 GHz, potenza di trasmissione < 1 mW
Funzioni tramiteinterruttori DIP	DIP 1 Funzionamento normale/di provaDIP 2 Funzionamento semiautomatico/automaticoDIP 3 Funzionamento a tasto/interruttoreDIP 4 Tasto ON/tasto ON-OFFDIP 5 Regolazione luce costante ON-OFF (DIM)
Collegamenti in parallelo	Master/SlaveMaster/Master
Regolazione comfort	Teach In (con telecomando optional)
Impostazione dell'Indicedi esposizione	10 – 1000 Lux, ≫/luce diumaDIM 100 – 1000 Lux
Grado di protezione	IP 20 (IP 54 con AP Box)
Classe di protezione	II
Intervallo di temperatura	da -25 a +55 °C
Involucro	Resistente ai raggi ultravioletti, verniciabile

Funzioni – regolazioni tramite interruttore DIP

COM 1 + COM 2

DIP 1

Funzionamento normale / funzionamento di prova (NORM / TEST)

Il funzionamento di prova ha la precedenza rispetto a tutte le regolazioni sul rilevatore di presenza e serve alla verifica della funzionalità nonché del campo di rilevamento. In caso di movimento nel

locale, il rilevatore di presenza, indipendentemente dalla luminosità, accende l'impianto di illuminazione per un tempo di attesa di ca. 8 sec.. (Al rilevamento il LED blu lampeggia). Nel funziona-

mento normale valgono tutti i valori di potenziometro impostati individualmente. Il rilevatore di presenza può venire impostato anche senza carico allacciato con l'ausilio del LED blu.

DIP 2

Funzionamento semiautomatico (MAN) / funzionamento completamente automatico (AUTO)

Funzionamento semiautomatico: (MAN)

Automaticamente avviene solo più lo spegnimento della luce. L'accensione avviene manualmen-

te, la luce deve venire richiesta con l'azionamento dell'interruttore e rimane accesa per il tempo di atte-

sa impostato sul potenziometro. (2 × pressione dell'interruttore/ accensione per 4 ore).

Funzionamento completamente automatico: (AUTO)

L'illuminazione si accende e spegne automaticamente in base alla luminosità e alla presenza di persone. L'illuminazione può venire attivata manualmente in ogni momento. Qui l'automati-

smo di attivazione viene provvisoriamente interrotto. Indipendentemente dai valori impostati, in caso di attivazione manuale del tasto la luce rimane accesa (premere 2 volte) o spenta (pre-

mere 1 volta) per 4 ore. In caso di attivazione del tasto prima della scadenza delle 4 ore, il Presence Control IR Quattro passa al normale funzionamento a sensore.

DIP 3

Tasto/interruttore

Indica al sensore come deve venire valutato il segnale in ingresso. Con l'assegnazione di tasti/interruttori esterni il segnalatore può venire azionato come dispositivo semiautomatico e venire in ogni momento sovracomandato manualmente.

- Funzionamento a scelta con tasto o interruttore - Sono possibili più tasti su un solo ingresso di comando - Utilizzare il pulsante luminos solo con collegamento al conduttore di neutro

■ Lunghezza della linea tra sensore e interruttore < 50 m

DIP 4

Tasto ON/ON-OFF

Sulla posizione ON-OFF l'illuminazione può venire accesa e spenta manualmente in ogni momento (eccezione modalità a impulsi: no

spegnimento manuale). Sulla posizione ON non è più possibile uno spegnimento manuale. Ad ogni pressione del tasto il

tempo di attesa viene riavviato da zero.

DIM

DIP 5

Luce costante ON/OFF

Provvede ad un livello di luminosità costante. Il rilevatore misura la luce diurna presente e aggiunge la relativa proporzione di luce artificiale per raggiungere il livel-

lo di luminosità desiderato. Se la percentuale di luce diurna cambia, la percentuale di luce artificiale aggiunta viene regolata di conseguenza. L'aggiunta di luce

artificiale avviene, oltre che in funzione della percentuale di luce diurna, anche in funzione della presenza di persone.

Funzioni – impostazioni tramite potenziometri (Potis)

COM 1 + COM 2

Poti ⑤

Regolazione di luce crepuscolare

La soglia d'intervento desiderata può venire impostata in continuo tra ca. 10 e 1000 Lux.

Regolatore completamente a destra: modalità a luce diurna MAX

Regolatore completamente a sinistra:

Funzionamento di notte MIN

A seconda del luogo di montaggio potrebbe essere necessaria una correzione della regolazione di 1 – 2 segni della scala.

Esempi di applicazione Valori di luminosità nominale
Funzionamento di notte min
Corridoi, atri d'ingresso 1
Scale, scale mobili, nastri scorrevoli 2
Lavatoi, servizi igienici, sale di distribuzione, mense 3
Aree di vendita, scuole materne, atri di scuole 4
Aree di lavoro: uffici, sale conferenze e sale riunioni, lavori di montaggio di precisione, cucine	5
Aree di lavoro di alta precisione: laboratori, uffici per disegno tecnico, lavori di precisione	>=6
Modalità a luce diurna max

Avvertenze: A seconda del luogo di montaggio potrebbe essere necessaria una correzione della regolazione di 1-2 segni della scala.

Potenziometro ⑥

Impostazione del tempo

Tempo di attesa uscita di comando 1

Valore impostabile 30 sec. – 30 min.

Il tempo di attesa desiderato può venire impostato in continuo tra min 30 sec. e max 30 min. Dopo 3 min. viene misurata la luce propria. In caso di superamento

della soglia il sensore alla sca- denza del tempo di attesa si spegne.

Modalità a impulsi (tranne DIM)

Impostate il regolatore su ∥ (battuta sinistra): l'apparecchio si trova ora nella modalità a impulsi, ossia l'uscita viene accesa per ca. 2 sec.

(per es, per l'interruttore automatico del vano scale). Poi per 8 secondi circa il sensore non reagisce al movimento. Per via dell'autoscher-

matura tramite luce estranea qui è possibile solo il funzionamento con luce diurna.

Modalità IQ

Battuta destra: il tempo di attesa si adegua dinamicamente, con au toapprendimento, al comporta-

mento dell'utilizzatore. Tramite un algoritmo viene calcolato il ciclo di tempo ottimale.

Il tempo minimo ammonta a 5 min., quello più lungo a 20 min.

COM 2

Potenziometro ⑦

Tempo di attesa uscita di comando 2 HLK (riscaldamento/ventilazione/climatizzazione)

• Valore impostabile 1 min. – 2 h.
  • Battuta a destra: max
  • Battuta a sinistra: min

Potenziometro ⑧

Ritardo di accensione uscita di comando 2 HLK (riscaldamento/ventilazione/climatizzazione)

- Valore impostabile

0 sec. - 10 min.

• Battuta a destra:

Sorveglianza del locale

• Battuta a sinistra:

0 sec. (OFF)

Nella regolazione "sorveglianza" si riduce la sensibilità dell'uscita di comando "presenza". Il contatto si chiude solo in caso di chiaro movimento e segnala con elevata sicurezza la presenza di persone.

Il tempo di attesa continua a rimanere attivo. Il ritardo di accensione è inattivo.

Potenziometro 15

Luminosità di base (variante DIM)

In caso di superamento in difetto del valore di luminosità impostato permette un'illuminazione di base per il tempo di attesa impostato. Quest'ultima è dimmerizzata al 10 % circa della massima intensità luminosa. In caso di presenza il rilevatore passa o al 100 % dell'intensità luminosa (regolazione della

luce costante OFF) o imposta sul valore di luminosità predefinito (regolazione della luce costante ON). Se non viene rilevato nessun movimento, il rilevatore alla scadenza del tempo di attesa ritorna alla luminosità di base. Quest'ultima viene spenta quando il tempo di attesa (1 min. - 30 min.) è scadu-

to o il valore di luminosità per via di una sufficiente percentuale di luce diurna viene superato. Nell'impostazione ON il rilevatore accende o spegne la luminosità di base direttamente al superamento del valore di luminosità.

Regolazione del raggio d'azione

Potenziometro ⑨

Il raggio d'azione desiderato (soglia d'intervento) può venire impostato in continuo.

■ HF 360

min. 3 × 3 m – 10 × 3 m per ogni direzione

Battuta sinistra

(impostazione da parte

del costruttore) =

raggio d'azione minimo

Battuta a destra

(impostazione da parte

del costruttore) =

raggio d'azione massimo

Collegamenti in parallelo

In caso di impiego di più rilevatori, questi ultimi devono venire allacciati alla stessa fase!

14.1 Master/Master

In un collegamento in parallelo si possono utilizzare anche più master. Ogni master attiva il suo gruppo luminoso in base alla propria misurazione della luminosità. Tem

pi di ritardo e valori di commutazione della luminosità vengono impostati individualmente per ogni master. Il carico resistivo viene ripartito sui singoli master.

La presenza continua a venire rilevata in comune da tutti i master. L'uscita presenza può venire derivata su un qualsiasi master.

⑭ Master/Slave

Il funzionamento master/slave permette di controllare locali di grandi dimensioni (carico allacciato = master, nessun carico = slave). La valu-

tazione della luminosità nel locale avviene esclusivamente sul master. Gli slave segnalano il rilevamento di movimenti al master. L'attivazio-

ne dell'illuminazione e dell'impianto riscaldamento/ventilazione/climatizzazione avviene esclusivamente tramite il master.

⑭Die rilevatori su interruttori automatici per scale esterni

⑭ Elevatore come interruttore automatico per scale

Elevatore DIM

Edifici vecchi / trasformazioni Luce estranea attivata tramite

tasto. Nessuna modalità di luce crepuscolare, è possibile solo il funzionamento con luce diurna.

Integrazione del funziona- mento tramite RC 5

Funzione di rodaggio

Con la pressione del tasto, > 5 s, si attiva la funzione di rodaggio per 100 h.

Modalità di presentazione

Con la pressione del tasto, > 5 s, la luce è spenta fintanto che viene rilevato movimento. Se non viene più rilevato movimento, la lampada alla scadenza del tempo di accensione ritorna al funzionamento in modalità senso-re (LED acceso).

Integrazione del funzionamento tramite variante RC 8 (DIM)

Luminosità di base

Tramite relativa pressione del tasto, > 5 s, la luminosità di base passa a 60 min.

Valore della luminosità di base

Tramite la pressione dei relativi tasti, > 5 s, il valore di luminosità cambia in passi del 10% passando a: 1 = 10%, 2 = 20%, ... 6 = 60%

Dimmerazione tramite pressione del tasto

Quando il tasto è collegato al morsetto S, è possibile dimmerare la luce premendo il tasto stesso. Il tasto si porta dapprima al valore massimo per poi tornare al valore minimo. Se si rilascia il tasto, il relativo valore viene mantenuto fino allo spegnimento senza ulteriore regolazione.

Dopo di ciò il rilevatore ritoma alla modalità sensore precedentemente impostata.

È possibile modificare la direzione della dimmerazione (max./min.) rilasciando brevemente e poi ripremendo il tasto.

Telecomando

Tramite il telecomando (optional) è possibile attivare comodamente le funzioni dal pavimento.

Telecomando utente RC 5, EAN 4007841 592806

Telecomando di servizio RC 8, EAN 4007841 559410

Disturbi di funzionamento
Disturbo Causa Rimedi

La luce non si accende	■ Assenza di tensione di allacciamento■ Valore Lux impostato troppo basso■ Nessun movimento rilevato	■ Verificare la tensione di allacciamento■ Aumentare lentamente il valore Lux fino a quando la luce non si accende■ Provvedere ad una libera visuale sul sensore■ Controllare il campo di rilevamento
La luce non si spegne	■ Valore Lux troppo alto■ Il tempo di attesa sta scadendo■ Interferenza da parte di fonti di calore, per es.: termoventilatori, porte e finestre aperte, animali domestici, lampadina/spot alogeno, oggetti in movimento	■ Abbassare il valore Lux■ Attendere la scadenza del tempo di attesa, all'occorrenza ridurre il tempo di attesa■ Coprire fonti d'interferenza stazionarie con degli adesivi
Il sensore spegne la luce nonostante la presenza di persone	■ Tempo di attesa troppo breve■ Soglia luminosa troppo bassa	■ Aumentare il tempo di attesa■ Modificare la regolazione crepuscolare
Il sensore spegne la luce troppo tardi	■ Tempo di attesa troppo lungo	■ Ridurre il tempo di attesa
Il sensore accende la luce troppo tardi quando la direzione del movimento è frontale	■ Il raggio d'azione è ridotto in caso di direzione frontale del movimento	■ Montare ulteriori sensori■ Ridurre la distanza tra due sensori
Il sensore non accende la luce nonostante sia buio e ci sia presenza di persone	■ Valore Lux scelto troppo basso	■ Il sensore con interruttore/tasto è disattivato?■ Funzionamentosemlautomatico?■ Aumentare la soglia di luminosità

Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli appa- recchi elettrici nei rifiu- ti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere

separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio HF 360/DUAL HF è conforme alla diretti-

va 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.stinel.de

Garanzia del produttore

Quale acquilmente Lei può rivendicare nel confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concediamo 5 anni di garanzia dell'impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l'assenza di vizi di tutti i materiali impiegati e delle loro superfici.

Rivendicazione

Se ha intenzione di esporre reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assieme allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia S.r.l., Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell'ambito della restituzione del prodotto.

(Per Informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro sito web www.steinel.it)

Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00.

Potensiyometre (Poti) ⑤

Potensiyometre (Poti) ⑥

Zaman ayari

Potensiyometre (Poti) ⑦

Potensiyometre (Poti) ⑧

Potensiyometre (Poti) ⑮

Potensiyometre (Poti) ⑨

Montare/instalare ⑬ (a se vedea fig. pag. 2)

Buton pornit/pornit-oprit
