Terméktípus	Mikrohullámú jelenlétérzékelő
Márka	Steinel
Modell	Dual HF
Méretek (M x Sz x M)	120 x 120 x 56 mm
Tápellátás	230-240 V, 50/60 Hz
Kimenő teljesítmény kapcsolás 1	2000 W max (ohmikus), 1000 VA max (cos φ=0,5)
Érzékelési szög	Kétirányú, állítható hatótávolság 3x3 és 10x3 m között irányonként
Maximális hatótávolság	10 m irányonként
Szerelési magasság	2,5 és 3,5 m között
Időzítés 1. kimenet	30 másodperc és 30 perc között, impulzus üzemmód (2 s), IQ üzemmód
Időzítés 2. kimenet (CAC)	1 perc és 2 óra között, indítási késleltetés 0 s és 10 perc között
Szürkületi beállítás	10 és 1000 lux között, ∞ nappali fény
Védelmi fokozat	IP20 (IP54 AP dobozzal)
Osztály	II
Üzemi hőmérséklet	-25°C és +55°C között
Érzékelési technológia	Nagyfrekvenciás 5,8 GHz, kibocsátási teljesítmény < 1 mW
DIP funkciók	Normál/teszt üzemmód, félautomata/automata, nyomógomb/kapcsoló, be/be-ki, állandó világítás (DIM)
Párhuzamos csatlakoztatás	Master/slave, master/master
Tartozékok	Távirányító RC5, RC8, mennyezeti adapter, süllyesztett doboz, védőkosár
Garancia	5 év gyártói garancia
Karbantartás és tisztítás	Tiszta, száraz ruhával tisztítsa, ne használjon agresszív tisztítószereket
Biztonság	Kapcsolja le a tápellátást beavatkozás előtt, szerelést szakember végezze
Pótalkatrészek	Távirányítók, adapterek, védőkosár

Gyakran ismételt kérdések - Dual HF STEINEL

Hogyan telepítsem a Dual HF érzékelőt?

Az érzékelő beltéri mennyezeti süllyesztett szerelésre készült. A telepítés előtt kapcsolja le a tápfeszültséget. Csatlakoztassa a vezetékeket a kapcsolási rajz szerint. A szerelés után állítsa be a potenciométereket és a DIP kapcsolókat, majd dugja be az érzékelő modult.

Mit tegyek, ha a lámpa nem gyullad fel?

Ellenőrizze a tápfeszültséget, a beállított fényerő értéket (fokozatosan növelje), és győződjön meg arról, hogy az érzékelési terület szabad. Szükség esetén állítsa be a hatótávolságot a potenciométerrel.

Hogyan állítsam be a hatótávolságot?

Használja a modulon található ⑨ potenciométert (hatótávolság beállítás). Forgassa jobbra a hatótávolság növeléséhez (max. 10 m irányonként) vagy balra a csökkentéséhez.

Hogyan állítsam be az időzítést?

Az 1. kapcsolási kimenethez használja a ⑥ potenciométert. Forgassa jobbra a hosszabb időzítéshez (max 30 perc), balra a rövidebbhez (min 30 másodperc). A bal oldali ütközés aktiválja az impulzus üzemmódot (2 s).

Mi a különbség az automata és a félautomata üzemmód között?

Teljesen automata üzemmódban (AUTO) a világítás a fényerő és a jelenlét függvényében automatikusan be- és kikapcsol. Félautomata üzemmódban (MAN) a világítás automatikusan kikapcsol, de manuálisan kell bekapcsolni egy nyomógombbal.

Hogyan használjam a távirányítót?

Az opcionális RC5 (felhasználói) és RC8 (szerviz) távirányítók lehetővé teszik olyan funkciók távvezérlését, mint az időzítés, a teszt üzemmód, a jelölés vagy a fényerőszabályozás. Irányítsa a távirányítót az érzékelő felé, és nyomja meg a megfelelő gombot.

Az érzékelő jelenlét ellenére kikapcsol, miért?

Ennek oka lehet a túl rövid követési idő vagy a túl alacsony fényerő küszöb. Növelje a követési időt a potenciométerrel, vagy állítsa be a szürkületi beállítást.

Lehet több érzékelőt összekötni?

Igen, master/slave vagy master/master konfigurációban. Győződjön meg arról, hogy ugyanazon a fázison vannak. Master/slave esetén csak a master értékeli a fényerőt, a slave-ek továbbítják a mozgásérzékelést.

Hogyan tisztítsam az érzékelőt?

Használjon száraz, szöszmentes ruhát. Ne használjon agresszív tisztítószereket vagy vizet, mert ezek károsíthatják a készüléket.

Mi a garancia?

Steinel 5 év garanciát vállal a termék hibátlan állapotára és megfelelő működésére. Őrizze meg az eredeti vásárlási bizonylatot a dátum és a termék megnevezésével.

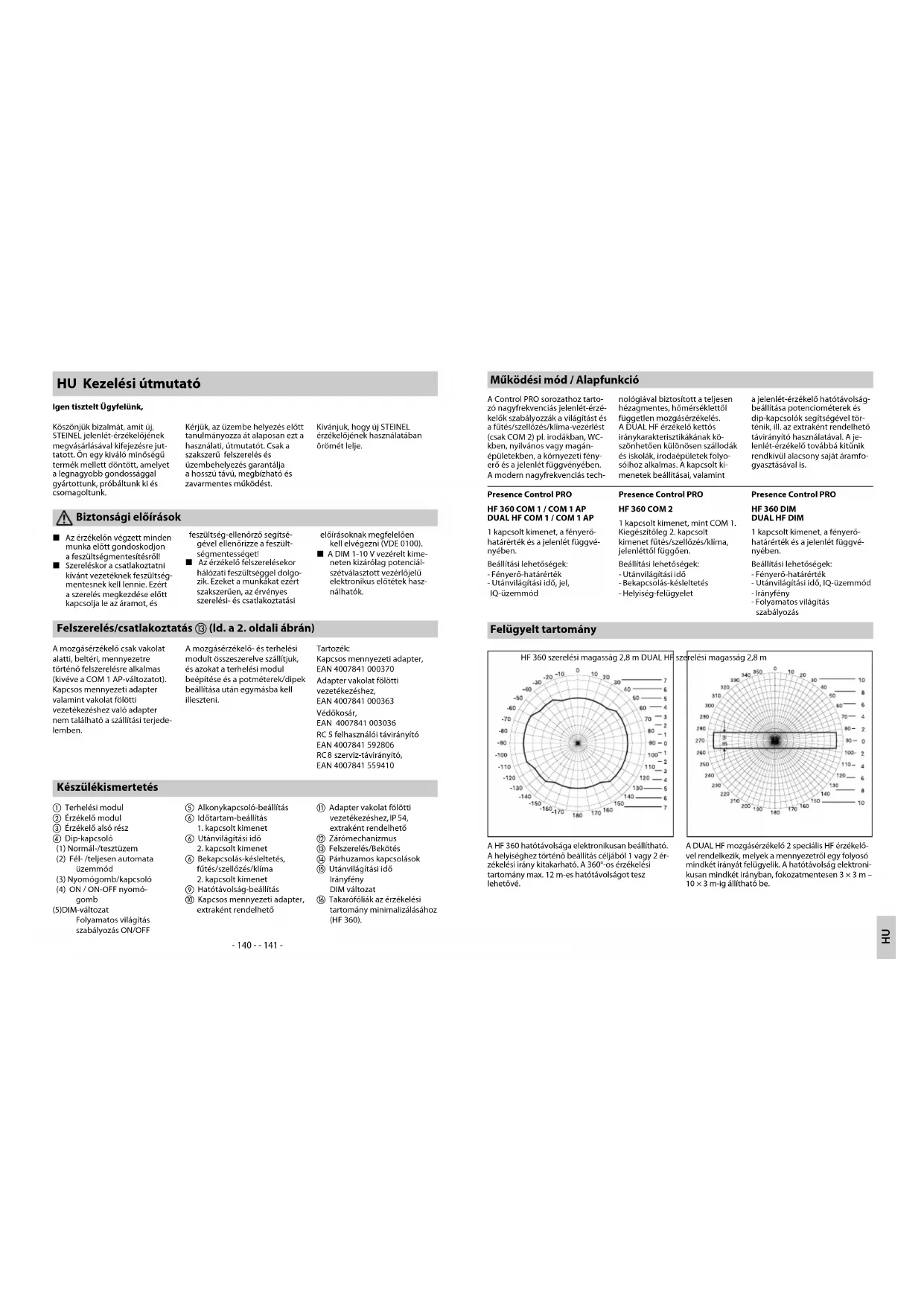

HASZNÁLATI ÚTMUTATÓ Dual HF STEINEL

HU Kezelési útmutató

Igen tisztelt Ügyfelünk,

Köszönjük bizalmát, amlt új, STEINEL jelenlét-érzékelőjének megvásárlásával kifejezésre juttatott. Ön egy kiváló minőségű termék mellett döntött, amelyet a legnagyobb gondossággal gyártottunk, próbáltunk ki és csomagoltunk.

Kérjük, az üzembe helyezés előtt tanulmányozza át alaposan ezt a használati, útmutatót. Csak a szakszerű felszerelés és üzembehelyezés garantálja a hosszú távú, megbizható és zavarmentes működést.

Kívánjuk, hogy új STEINEL érzékelőjének használatában örömét lelje.

Biztonsági előírások

■ Az érzékelön végzett minden munka előtt gondoskodjon a feszültségmentesítésről!
■ Szereléskor a csatlakoztatni kívánt vezetéknek feszültség- mentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és

feszültség-ellenőrző segítségével ellenőrizze a feszültségmentességet!

Az érzékelő felszerelésekor hálózati feszültséggel dolgozik. Ezeket a munkákat ezért szakszerűen, az érvényes szerelési- és csatlakoztatási

előírásoknak megfelelően kell elvégezni (VDE 0100).

A DIM 1-10 V vezérelt kimenetén kizárólag potenciál-szétválasztott vezérlőjelű elektronikus előtétek használhatók.

Felszerelés/csatlakoztatás ⑬ (Id. a 2. oldali ábrán)

A mozgásérzékelő csak vakolat alatti, beltéri, mennyezetre történő felszerelésre alkalmas (kivéve a COM 1 AP-változatot). Kapcsos mennyezeti adapter valamint vakolat fölötti vezetékezéshez való adapter nem található a szállítási terjedelemben.

A mozgásérzékelő- és terhelési modult összeszerelve szállítjuk, és azokat a terhelési modul beépítése és a potméterek/dipek beállítása után egymásba kell illeszteni.

Tartozék:

Kapcsos mennyezeti adapter, EAN 4007841 000370

Adapter vakolat fölötti vezetékezéshez.

EAN 4007841 000363

Védökosár,

EAN 4007841 003036

RC 5 felhasználói távirányító

EAN 4007841 592806

RC8 szerviz-távirányító,

EAN 4007841 559410

Készülékismertetés

① Terhelési modul
② Érzékelő modul
③ Érzékelő alsó rész
④ Dip-kapcsoló
(1) Normál-/tesztüzem
(2) Fél-/teljesen automata üzemmód
(3) Nyomógomb/kapcsoló
(4) ON / ON-OFF nyomógomb
(5)DIM-változat

Folyamatos világítás szabályozás ON/OFF

⑤ Alkonykapcsoló-beállítás
⑥ Idötartam-beállítás
1. kapcsolt kimenet
⑥ Utánvilágítási idő
2. kapcsolt kimenet
⑥ Bekapcsolás-késleltetés, fütés/szellőzés/klíma 2. kapcsolt kimenet
⑨ Hatótávolság-beállítás
⑩ Kapcsos mennyezeti adapter, extraként rendelhető

⑪ Adapter vakolat fölötti
vezetékezéshez, IP 54,
extraként rendelhető
⑫ Zárómechanizmus
⑬ Felszerelés/Bekötés
⑭ Párhuzamos kapcsolások
⑮ Utánvilágítási idő
Irányfény
DIM változat
⑯ Takarófóliák az érzékelési tartomány minimalizálásához (HF 360).

Működési mód / Alapfunkció

A Control PRO sorozathoz tartozó nagyfrekvenciás jelenlét-érzékelők szabályozák a világítást és a fütés/szellőzés/klíma-vezérlé (csak COM 2) pl. irodákban, WC-kben, nyilvános vagy magán-épületekben, a környezeti fényerő és a jelenlét függényében. A modern nagyfrekvenciás tech-

nológiával biztosított a teljesen hézagmentes, hömérseklettől független mozgásérzékelés. A DÚAL HF érzékelő kettős iránykarakterisztikákának köszönhetően különösen szállodák és iskolák, irodaépületek folyosóilhoz alkalmas. A kapcsolt ki- menetek beállitásai, valamint

a jelenlét-érzékelő hatótávolságbeállítása potenciométerek és dip-kapcsolók segítségével történik, ill. az extraként rendelhető távirányító használatával. A jelenlét-érzékelő továbbá kitűnik rendkívül alacsony saját áramfogyasztásával is.

Presence Control PRO

HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 kapcsolt kimenet, a fényerő-határérték és a jelenlét függvényében.

Beállítási lehetőségek:

- Fényerő-határérték

- Utánvilágítási idő, jel,

IQ-üzemmód

Presence Control PRO

HF 360 COM 2

1 kapcsolt kimenet, mint COM 1. Kiegészítőleg 2. kapcsolt kimenet fűtés/szellőzés/klíma, jelenléttől függően.
Beállitási lehetőségek:
- Utánvilágítási idő
- Bekapcsolás-késleltetés
- Helyiség-felügyelet

Presence Control PRO

HF 360 DIM

DUAL HF DIM

1 kapcsolt kimenet, a fényerő-határérték és a jelenlét függvényében.
Beállítási lehetőségek:
- Fényerő-határérték
- Utánvilágítási idő, IQ-üzemmód
- Irányfény
- Folyamatos vilagitas
szabályozás

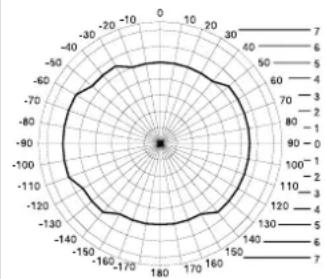

Felügyelt tartomány

HF 360 szerelési magasság 2,8 m DUAL HF szerelési magasság 2,8 m

A HF 360 hatótávolsága elektronikusan beállítható. A helyiséghez történő beállítás céljából 1 vagy 2 érzékelési irány kitakarható. A 360°-os érzékelési tartomány max. 12 m-es hatótávolságot tesz lehetővé.

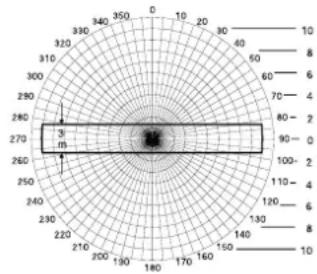

A DUAL HF mozgásérzékelő 2 speciális HF érzékelővel rendelkezik, melyek a mennyezetről egy folyosó mindkét irányát felügyelik. A hatótávolság elektronikusan mindkét irányban, fokozatmentesen 3 × 3 m – 10 × 3 m-ig állítható be.

Elektromos bekötés/Automatikus üzemmód

A vezetékek megválasztásánál alapvetően a VDE 0100 bekötési utasításait kell betartani (ld. Bizton ságl tudnivalók, a 9. oldalon). A jelenlét-érzékelő vezetékezése esetén: A VDE 0100 520 6. szakasza

szerint az érzékelő és az energiata- karékos fényforrás közötti vezetékhez többeres vezeték al- kalmazható, amely egyaránt tartal- mazza a hálózati feszültség vezeté- keit, valamint a vezérlőkábeleket is

(pl. NYM 5 × 1,52). A hálózati kábel átmérője max. 10 mm lehet. A há- lózati csatlakozás kapcsának csatlakozásl tartománya legfeljebb 2 × 1,5 mm² vagy 1 × 2,5 mm² lehet.

Méretek (M × Sz × M) HF 360120 × 120 × 56 mm		DUAL HF120 × 120 × 76 mm
Hálózati feszültség 230 – 240 V, 50 Hz / 60 Hz
Teljesítmény,1. kapcsolt kimenet{COM 1/COM 2}Energiatakarékos fényforrás:(COM 1/COM 1 AP/COM 2/DIM)	230 V relémax. 2000 W ohmos terhelés (cos φ = 1)max. 1000 VA (cos φ = 0,5)
	Bekapcsolási áramcsúcs max. 800 A/200 μs30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)Vegye figyelembe az energiatakarékos fényforrások egyéni bekapcsolási áramait!Nagy kapcsolási teljesítmények esetén relét vagy védőkapcsolót kell elé kötni.
Teljesítmény,2. kapcsolt kimenet(csak COM 2) (csak HF 360)	Jelenlétmax. 230 W/230 Vmax. 1A, (cos φ = 1) fütés/szellőzés/klíma számára
Alkalmazási terület: épületek belső terében
Szerelési magasság(mennyezetre történő felszerelés)	2,5 m – 3,5 m mennyezetmagasság
Érzékelési tartomány	HF 360360°, 140°-os nyitási szöggel adott esetben üvegen, fán és könnyűszerkezetes falakon keresztül.A helyiséghez történő beállítás céljából 1 vagy 2 érzékelési irány kitakarható.	DUAL HFLd. az abrát a 31. oldalonadott esetben üvegen, fán és könnyűszerkezetes falakon keresztül.
Hatótávolság	HF 360max. ∅ 12 m,fokozatmentesen, elektronikusan beállítható	DUAL HFlmax. 10 × 3 m milden iránybanfokozatmentesen, elektronikusan beállítható
1. kapcsolt kimenetIdőtartam-beállítás	30 mp. – 30 perc, impul/zus üzemmód (kb. 2 mp.),IQ-üzemmód (automatikus alkalmazkodás a felhasználási profilhoz)
2. kapcsolt kimenetIdőtartam-beállítás(csak HF 360)	csak COM2, fütés/szellőzés/klíma esetén0 mp. – 10 perc bekapcsolás késleltetés1 perc – 2 óra utánvilágítási időAutomatikus helyiség-felügyelet
DIM:Időtartam-beállításVezérelt kimenet	30 mp. – 30 perc.IQ-üzemmód (automatikus alkalmazkodás a felhasználási profilhoz)1 – 10 V / max. 50 energiatakarékos lámpa, max. 100 mA
Érzékelők	Nagyfrekvenciás, 5,8 GHz, adóteljesítmény < 1 mW
Dip-kapcsolóvalbeállítható funkciók	DIP 1 Normál-/tesztüzemDIP 2 Fél-/teljesen automata üzemmódDIP 3 Nyomógomb-/kapcsoló-üzemmódDIP 4 ON nyomógomb/ON-OFF nyomógombDIP 5 Folyamatos világítás szabályozás ON-OFF (DIM)
Párhuzamos kapcsolások	Master/SlaveMaster/Master
Komfort-beállítás	Betanítás (extraként rendelhető távirányítóval)
Fényerősség érték beállítás	10 – 1000 Lux, ≫/napall fényDIM 100 – 1000 Lux
A védelem fajtája	IP 20 (IP 54, AP Box-szal)
Védelmi osztály	II
Hómér séklet-tartomány	-25 - +55 °C
Készülékház	UV-álló, festhető

Funkciók – Beállítások a dip-kapcsoló segítségével

COM 1 + COM 2

DIP 1

Normál üzem / tesztüzem (NORM / TEST)

A tesztüzem előnyt élvez minden más beállítással szemben a jelenlét-érzékelőn, és az egyes funkciók valamint az érzékelési tartomány ellenőrzésére szolgál. A je

lenlét-érzékelő a világosságtól függetlenül kb. 8 mp. utánvillágítási idővel bekapcsolja a világítást, ha mozgást érzékel a helyiségben (a kék LED villog érzékeléskor).

Normál üzemben az egyénileg beállított potméter-értékek érvényesek. A jelenlét-érzékelő csatlakoztatott terhelés nélkül is beállítható, a kék LED segítségével.

DIP 2

Félautomata (MAN) / Teljesen automata (AUTO)

Félautomata: (MAN)

Csak a lámpa kikapcsoása automatikus. A bekapcsolás manuállisan történik, a nyomógomb

megnyomásával be kell kapcsol- nia a lámpát, ami a potméteren beállított utánvillágítási Idő

elteltéig bekapcsolva marad. (a gombot 2 × megnyomva / 4 órára BEkapcsol).

Teljesen automata üzemmód: (AUTO)

A világítás a környezeti fényerőtöl és jelenléttöl függöen automatikusan be és kikapcsol. A világítás bármikor manuálisan kapcsolható. Ekkor a kapcsoló automatika működése átmenetl

leg megszakad. A beállított értékektöl függetlenül a világítás a gomb manuális működtetése után 4 órán keresztül BE-(2 × megnyomva) vagy Klkapcsolva marad (1 × meg-

nyomva). A gomb megnyomásakor a 4 óra letelte elött a Präsenz Control IR Quattro visszatér a normal érzékelős üzemmódba.

DIP 3

Nyomógomb/kapcsoló

Megadja, hogy az érzékelő hogyan értékelje a bejövő jelet. Külö nyomógomb/kapcsoló beikta-tásával a jelző félautomataként működtethető, és annak vezérlé-se bármlkor, manuállsan felülbí-rálható.

■ Választhatóan üzemeltethető nyomógombbal vagy kapcsolóval

■ Több nyomógomb lehetséges egyetlen vezérlő bemeneten

Csak a nulla-vezetékbe csatlakoztatott világításkapcsolót alkalmazzon Vezetékhossz az érzékelő és a kapcsoló között < 50 m

DIP 4

ON/ON-OFF nyomógomb

Az ON-OFF állásokkal a világítás bármlkor manuálisan be- és ki-kapcsolható (kivéve impulzus

üzemmódban: nincs manuális Kikapcsolás). ON állásban a manuális kikapcsolás nem

lehetséges. Minden gombnyomásra újra indul az utánvilágítási idő.

DIM

DIP 5

Folyamatos világítás ON/OFF

Gondoskodik az állandó megvilágításról. A jeladó méri a napfény erősségét és megfelelő arányban kapcsolja be a mesterséges fényt

ahhoz, hogy a kívánt megvilágítási szintet elérje. Ha a napfény ereje változik, a mesterséges fény erősségét a berendezés módosít-

ja. A világítás fényerejét a berendezés a napfény erőssége mellett a jelenlétnek megfelelően szabályozza.

Funkciók – potenciométerekkel végezhető beállítások

COM 1 + COM 2

⑤ potméter

Alkonykapcsoló-beállítás

A lámpa kívánt érzékenysége fokozatmentesen kb. 10 lux-tól 1000 lux-ig állítható.

A beállitócsavar jobboldali végállásában: MAX nappali üzem A beállitócsavar baloldali végállásában: MIN éjszakai-üzem

A felszerelés helyének függvényében szükséges lehet a beállitás korrekciója, 1 – 2 skála-beosztással.

Alkalmazási példák Fényerő-határérték
Éjszakai-üzem min
Folyosók, fogadótermek 1
Lépcsők, mozgólépcsők, mozgójárdák 2
Mosdók, WC-k, kapcsolószobák, étkezők 3
Eladóterek, óvodák, iskolák előterel, sportcsamokok 4
Munkaterületek: iroda-, konferencia-, és tárgyalótermek, finommechanikai szerelőcsarnokok, konyhák	5
Látás-Intenzív munkaterületek: labor, müszaki rajz, preciz munkavégzés	≥slant 6
Nappali üzem max

Megjegyzés: a felszerelés helyének függvényében szükséges lehet a beállítás korrekciója, 1 – 2 skála-beosztással.

⑥ potméter

Időtartam beállítás

Utánvilágítási idő az 1. kapcsolt kimeneten Beállításl érték 30 mp. – 30 perc

A kívánt utánvilágítási idő fokozatmentesen beállítható minimum kb.

30 mp.-töl max. 30 percig. 3 perc után a berendezés beméri saját fényerejét. A határérték átlépése- kor az érzékelő az utánvilágítási idő lejárta után kikapcsol.

Impulzus üzemmód (kivéve: DIM) ∫

Ha a szabályzót ∠-ra (baloldali végállás) állítja, a berendezés impulzus üzemmódba kapcsol, azaz a kimenet kb. 2 mp.-re bekapcsol

(pl. a lépcsőházi automatához). Ezután az érzékelő kb. 8 mp.-ig nem reagál a mozgásra.

A külső fény okozta ön-vakítás miatt ebben az esetben csak nappali üzem lehetséges.

IQ-üzemmód

Jobboldali végállás: az utánvilágítási idő dinamikusan, öntanuló módon igazodik a felhasználói

szokásokhoz. A berendezés egy tanulási algoritmus segítségével határozza meg az optimális idócik-

lust. A legrövidebb idö 2 perc, a leghosszabb 20 perc

COM 2

⑦ potméter

Utánvilágítási idő fütés/szellözés/klíma, 2. kapcsolt kimenet

• Beállításl érték 1 perc – 2 óra.
  • Jobboldali végállás: max
  • Baloldali végállás: min

⑧ potméter

Bekapcsolás-késleltetés fütés/szellőzés/klíma, 2. kapcsolt kimenet

- Beállítási érték 0 mp. – 10 perc

- Jobboldali végállás:

helyiség-felügyelet

• Baloldall végállás:

0 mp. (Kl)

A "Felügyelet" beállítás csökkenti

a "Jelenlét" kapcsolt kimenet

érzékenységét. A csatlakozó csak jelentős mozgás esetén zár, és nagy biztonsággal jelzi személyek

hagy biztonsaggal jelzi szemelyek jelenlétét.

Az utánvilágítási idő továbbra

Is aktív marad. A bekapcsolás-

késleltetés nem működik.

⑮ potméter

Alapfényerő (DIM-változat)

A beállított fényerő-értéknél alacsonyabb fényerő esetén alap megvilágítást tesz lehetővé a beállított utanvilágítási idő alatt. Ennek erössége a maximális fényerő kb. 10 %-a. Jelenlét érzékelése esetén a jeladó vagy 100 %-os fényerőre kapcsol (folyamatos világítás sza-

bályozás OFF) vagy az előzetesen beállított fényerő-értékre áll be (folyamatos villágítás szabályozás ON). Ha nem érzékel mozgást, a jeladó az utánvilágítási idő letelte után az alapfényerőre áll vissza. Ez akkor kapcsol ki, ha az utánvilágítási idő (1 perc – 30 perc) letelt, vagy a

megvilágítás a fényerő-értéket ki- elégítő napfény esetén meghalad- ja. ON állásban a jeladó közvetlenül BE és KI kapcsolja az alapfény- eröt, ha a megvilágítása a fényerő- érték alá csökken.

Érzékelési tartomány beállítás

⑨ potméter

A lámpa kívánt hatótávolság (érzékenységi küszöb) fokozatmentesen beállítható.

■ HF 360

Jobboldali végállás
(qyári beállítás)
maximális hatótávolság

[Non-Text]

Párhuzamos kapcsolások

Több jeladó alkalmazása esetén azokat ugyan ahhoz a fázishoz kell csatlakoztatnil

14.1 Master/Master

Egy párhuzamos kapcsolásban több Master is alkalmazható. Minden Master saját lámpacsoportját kapcsolja, a saját fényerő-mérése alapján. A késleltetési idők és fény-

erő-kapcsolási értékeket minden Masternél egyénileg kell beállítani. A kapcsolt terhelés meg oszlik az egyes Masterek között. A jelenlétet továbbra is minden

jeladó közösen érzékeli. A jelenlét- adó kimenet valamely tetszőleges Masterről vehető.

⑭ Master/Slave

A Master-/Slave-üzemeltetés lehetővé teszi nagyobb helyiségek érzékelését (terhelés csatlakoztatva = Master, terhelés nélkül =

Slave). A helyiségben a környezeti fényerő kiértékelését kizárólag a Master végzi. A másodlagos lámpák (Slave) az érzékelt mozgást

a Mastemek jelentik. A világítás ill. a fütő/szellőző/klíma-berendezések kapcsolása kizárólag a Masteren keresztül történik.

Két külső jeladó

Lépcsöházi automata

Régi építésü házak / Átépítés A külső világítást a nyomógomb kapcsolja be. Esti üzemmód nincs, csak nappali üzem lehetséges.

Idadó, lépcsöházi

automataként

⑭5 DIM-jeladó

Funkció kiegészítés RC5 egységgel

Beégetési funkció

Gombnyomással, > 5 s, 100 órára aktiválja a beégetési funkciót.

Prezentációs üzemmód

Gombnyomásra, > 5 s, LEKAPCSOL a fény, amíg a rendszer mozgást érzékel. Ha a rendszer már nem érzékel mozgást, akkor a világítás az utánvilágítási idő lejárta után visszakapcsol érzékelős üzemmodba.

Funkció kiegészítés RC 8 egységgel (DIM változat)

Alapfény

A mindenkori gombnyomással, > 5 mp, 60 percre módosítja az alapfényt.

Az alap fényerő-érték

A mindenkori gomb megnyomásával, > 5 mp, mindig 10 % lépésenként változik a fényerő-érték: 1 = 10 %, 2 = 20 %, ... 6 = 60 %

Fényeröcsökkentés gombnyomással

Ha csatlakoztatva van a nyomógomb az S-bilincshez, akkor a gomb megnyomásaval tompítható a világítás. A nyomógomb a maximális értékre megy, majd minimális értékre áll. Ha elengedi a nyomógombot, akkor a mindenkori érték szabályzás nélkül kikapcsolásra áll. Végül a jeladó az előzőleg beállitott érzékelős üzemmódba kerül. A fényerőszabályozás irányá (max./min.) a nyomógomb rövid elengedésével és ismételt megnyomásaval változtatható.

Távirányító

A távirányító segítségével (extraként rendelhető) a funkciók kényelmesen, a talajon állva bekapcsolhatók.

RC 5 felhasználói távirányító, EAN 4007841 592806

RC 8 szerviz-távirányító, EAN 4007841 559410

Működési zavarok
Üzemzavar Ok Elhárítás

A világítás nem kapcsol be	Nincs feszültség a csatlakozónA lux-érték túl alacsonyra van beállítvaNem történt mozgásérzékelés	Hálózatifeszültséget ellenőrizniA lux-értéket lassan növelje, amíg a világítás bekapcsolGondoskodjon a szabad rálátásról az érzékelőreEllenőrizze az érzékelési tartományt
A világítás nem kapcsol ki.	A lux-érték túl magasAz utánvilágítási idő eltelikZavaró hőforrások pl.: fütöventilátor, nyitott ajtók és ablakok, háziállatok, lizzólámpa/halogén fényszóró, mozgó tárgyak	A lux-értéket állítsa alacsonyabbraVárja meg az utánvilágítási idő elteltét, esetleg állítsa rövidebbre az utánvilágítási időtA helyhez kötött zavaró forrá-sokat matricákkal takarja ki
A mozgásérzékelő jelenlét ellenére klikapcsol	Az utánvilágítási idő túl rövidA fényerő-határérték túl alacsony	Növelje az utánvilágítási időtMódosítsa az alkonykapcsoló-beállítást
A mozgásérzékelő túl késön kapcsol ki	Az utánvilágítási idő túl hosszú	Csökkentse az utánvilágítási időt
A mozgásérzékelő szemből történő megközelítés esetén túl késön kapcsol be	A hatótávolság szemből történő megközelítés esetén le van csökkentve	Szereljen fel további érzékelőketCsökkentse a távolságot két érzékelő között
A mozgásérzékelő sötétség ellenére jelenlét esetén nem kapcsol be	A lux-érték túl alacsonyra van beállítva	Az érzékelő kapcsolóval/ nyomógombbal ki lett kapcsolva?Félautomata?Növelje a fényerő-határértéket

Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbel

Csak az EU-országok esetében: Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint

a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.

Megfelelöségi nyilatkozat

STEINEL Vertrieb GmbH igazolja, hogy a HF 360/DUAL HF típusú rádióberendezés megfelel a 2014/53/EU irányelvnek.

Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de

Gyári garancia

Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlásí-, ill. termékszavatossági jogokat. Amennylben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szükítí és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásároló STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan.

Jótállási Igények érvényesítése Amennyiben a termékével kap- csolatban reklamációval kiván elni, kérjük, hogy a terméket hlánytalanul és bérmentesítve küljdje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u. 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszakuldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget.

A jótállás érvényesítéséről a www.steinel-professional.de/garantle honlapunkon kap tájékoztatást.

Amennyiben a garancia körébe eső esemény következett be, vagy a termékével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.

CZ Návod k obsluze

Vážený zákazníku,
