| Type de produit | Bouton-poussoir Bluetooth auto-alimenté |
| Marque | STEINEL |
| Modèle | PB2-BLUETOOTH |
| Dimensions (avec cadre) | 80,5 x 80,5 x 15 mm |
| Dimensions (sans cadre) | 55 x 55 x 15 mm |
| Alimentation | Auto-alimenté par énergie cinétique, sans pile ni fil |
| Protocole de communication | Bluetooth |
| Fréquence d'émission | 2,4 GHz |
| Portée (champ libre) | jusqu'à 30 m |
| Indice de protection | IP20 |
| Température ambiante | de -20°C à +50°C |
| Contenu de la livraison | 1 ruban adhésif, 2 vis, 1 fiche technique de sécurité, 1 guide de démarrage rapide |
| Nombre de boutons | 2 (PB2) ou 4 (PB4) |
| Fonctions programmables | Marche, arrêt, variation d'intensité, scénarios via appli STEINEL Connect |
| Configuration | Via l'appli STEINEL Connect (smartphone ou tablette Bluetooth) |
| Montage | Par vis ou ruban adhésif double face |
| Entretien | Nettoyage à sec, sans détergent |
| Garantie fabricant | 5 ans (pour détecteurs, projecteurs, luminaires) |
| Matériau | Cadre design et boutons en plastique |
| Sécurité | Ne pas installer en zone explosive, ne pas recouvrir, respecter les normes électriques |
FOIRE AUX QUESTIONS - PB2-BLUETOOTH STEINEL
Questions des utilisateurs sur PB2-BLUETOOTH STEINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur électrique au format PDF gratuitement ! Retrouvez votre notice PB2-BLUETOOTH - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PB2-BLUETOOTH de la marque STEINEL.
MODE D'EMPLOI PB2-BLUETOOTH STEINEL
- À propos de ce document 46
- Consignes de sécurité générales 46
- Description de l'appareil 47
- Branchement électrique 52
- Montage 53
- Fonctions 57
- Entretien et maintenance 58
- Élimination 59
- Déclaration de conformité 59
- Garantie du fabricant 60
- Caractéristiques techniques 64
- Élimination des défauts 65
1. À propos de ce document
Il est protégé par la loi sur les droits d'auteur.
Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
Sous réserve de modifications techniques permettant des améliorations techniques.
Attention danger!
Attention danger dû au courant électrique !
Ne pas recouvrir le luminaire avec du matériau isolant !
2. Consignes de sécurité généra- les
Danger en cas de non-respect des instructions du mode d'emploi !
Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.
- Veuillez lire attentivement le mode d'emploi.
-
Veuillez respecter les consignes de sécurité.
• Le conserver à portée de la main. -
Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.
- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.
- Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).
- Utiliser uniquement des pièces de rechange d'origine.
- Le câble souple externe ou le cordon de ce luminaire ne peut pas être remplacé.
– Il faut remplacer tout le luminaire si ce câble est endommagé. - Câble 60227 IEC52; 2x0,75 mm2.
3. Description de l'appareil
Les PB2/PB4 Bluetooth sont des boutons-poussoirs Bluetooth permettant une commande radio manuelle des produits Bluetooth
Mesh de STEINEL tels que détecteurs ou luminaires.
Le PB2/PB4 Bluetooth est un appareil produisant de l'énergie qui ne nécessite aucune alimentation filaire ni batterie. Marche
Une simple pression sur un bouton crée l'énergie nécessaire pour envoyer le signal Bluetooth à un produit raccordé.
Contenu de la livraison
3.1 PB2 - BLUETOOTH
FR
- 1 ruban adhésif
- 2 vis
- 1 fiche technique de sécurité (A)
- 1 guide de démarrage rapide (B)

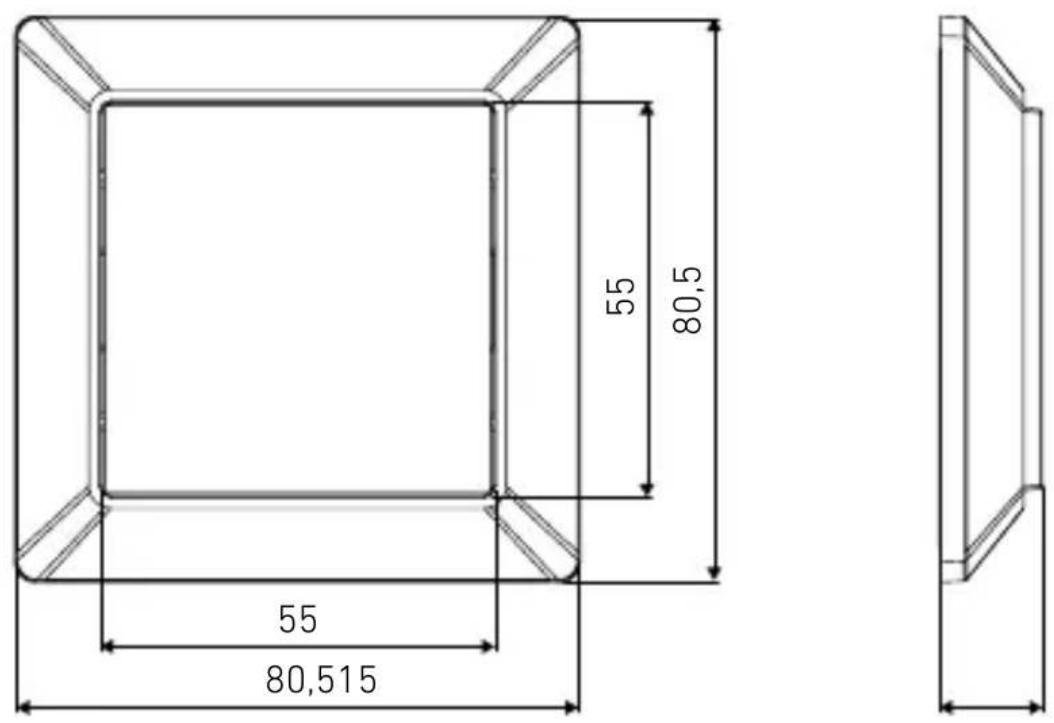

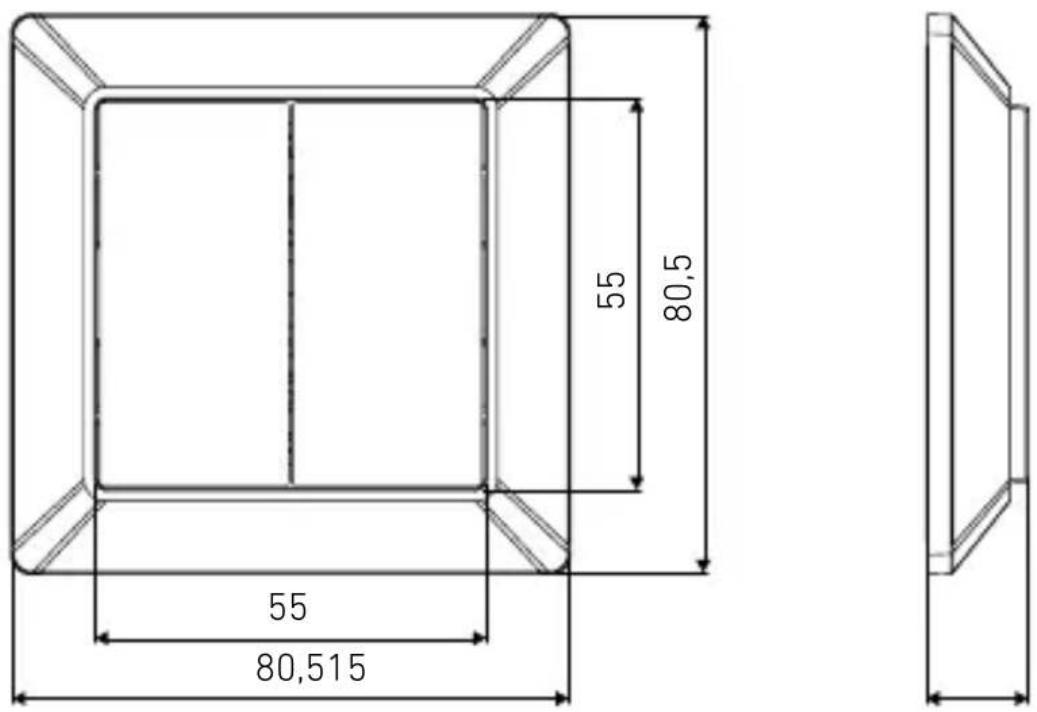

Dimensions du produit
3.2 PB2 - BLUETOOTH
FR
PB4 - BLUET00TH
Vue d'ensemble des appareils
3.3 PB2 - BLUETOOTH
FR

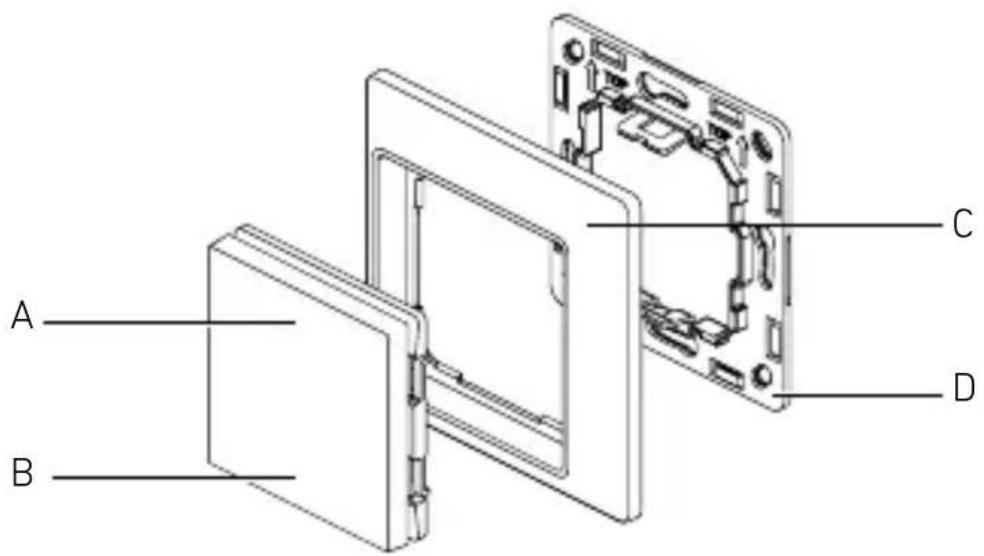

A Bouton 1
B Bouton 2
C Cadre design
D Cadre de montage
Vue d'ensemble des appareils
3.4 PB4 - BLUETOOTH
FR

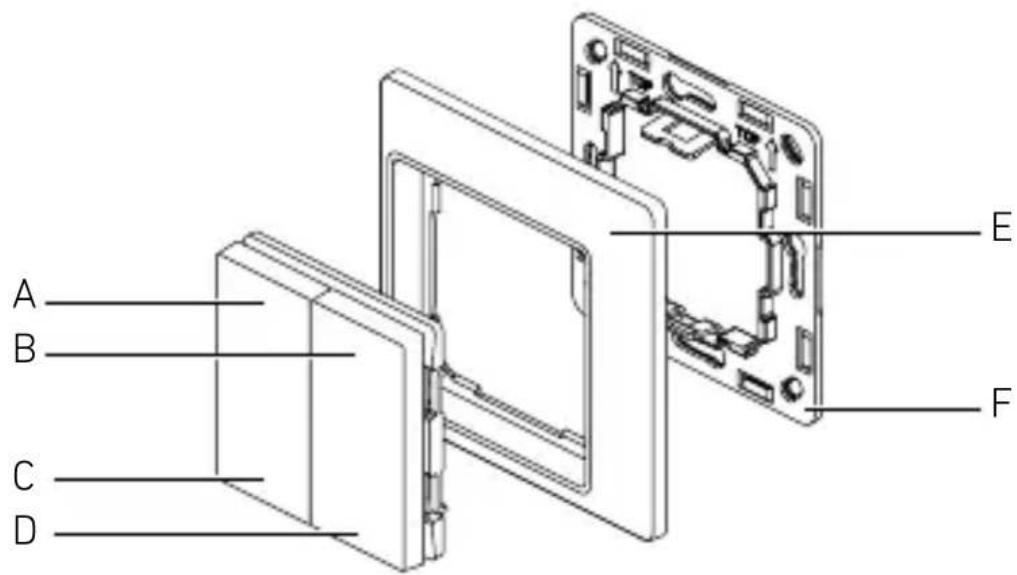

A Bouton 1
B Bouton 2
C Bouton 3
D Bouton 4
E Cadre design
F Cadre de montage;
4. Branchement électrique
4.1 PB4 - BLUETOOTH
Appareil produisant de l'énergie. Aucune alimentation filaire ni batterie sont nécessaires pour l'appareil.
- Alimentation électrique – production d'énergie (bouton-poussoir cinétique)
- Communication - par radio via Bluetooth
5. Montage
Risque d'électrocution !
Inutile de brancher des câbles
Préparatifs de montage
- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.
- Sélectionner le lieu d'installation approprié.
- En tenant compte de la portée.
- Il est interdit d'installer l'appareil dans des zones à risque d'explosion.
- Ne pas monter l'appareil sur des surfaces inflammables.
Étapes de montage A :
- Montage avec des vis
FR
Regroupez les outils et le matériel dont vous avez besoin :
– Tournevis cruciforme
5.1.A

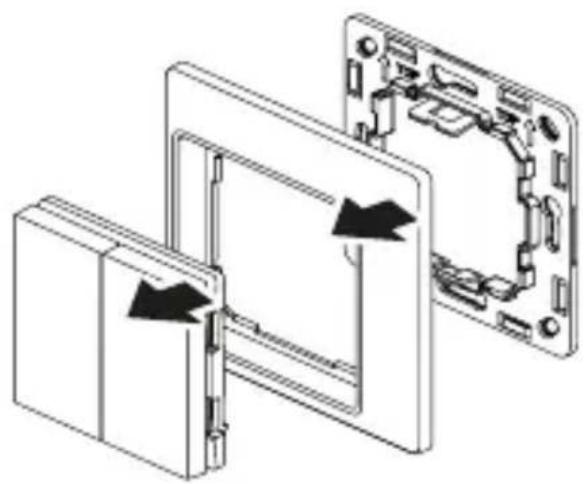

• Désassemblez l'appareil.
5.2.A

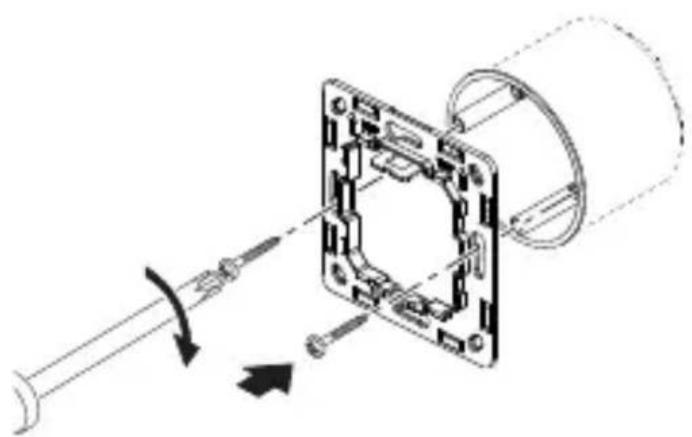

- Utilisez les vis pour la fixation du cadre de montage.
5.3.A

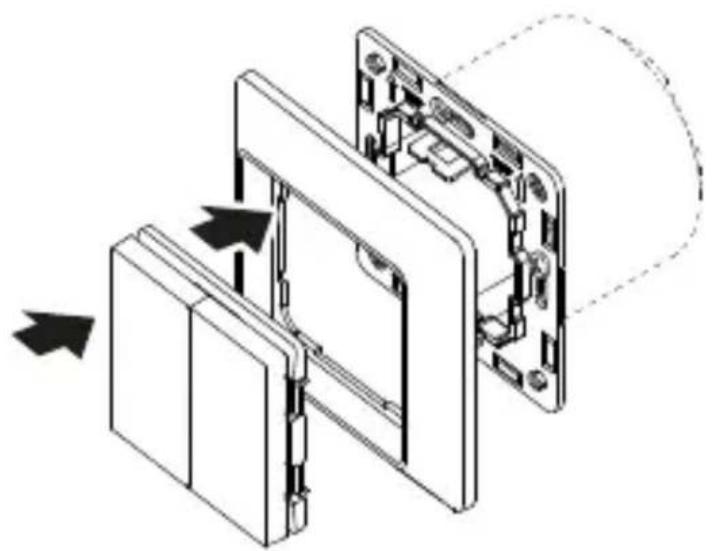

Montez le cadre design et les boutons sur le cadre de montage fixe.
Étapes de montage B :
- Montage avec le ruban adhésif

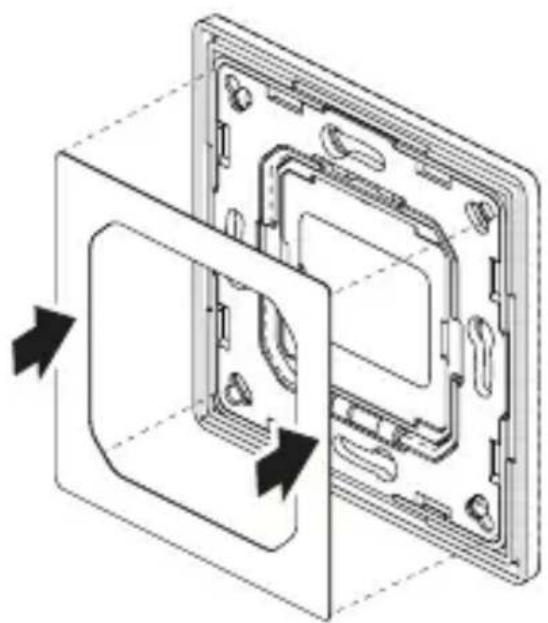

5.2.B
- Retirez le film protecteur du ruban adhésif double face et posez-le sur le cadre de montage.
5.3.B
- Retirez le second film protecteur du ruban adhésif double face.
5.4

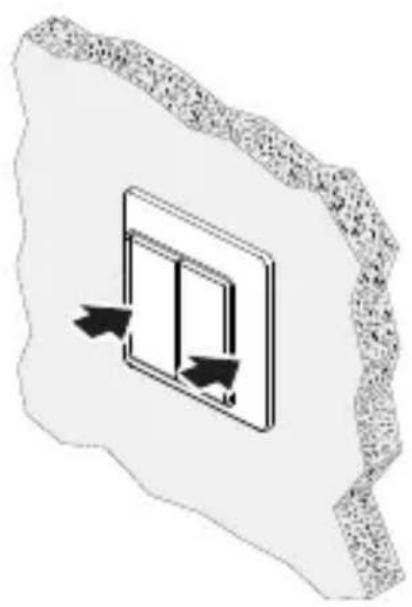

- Posez le produit sur une surface plane. Appuyez légèrement pour fixer le ruban adhésif sur la surface.
