NAVODILA ZA UPORABO PB2-BLUETOOTH STEINEL

1. O tem dokumentu 370
2. Splošna varnostna navodila 370
3. Opis naprave 371
4. Električni priključek 376
5. Montaža 377
6. Delovanje 381
7. Vzdrževanje in nega 382
8. Odstranjevanje 383
9. Izjava o skladnosti 383
10. Garancija proizvajalca 384
11. Tehnični podatki 386
12. Odprava motenj 387

1. 0 tem dokumentu

Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.

Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo pred nevarnostmi zaradi elektrike!

Svetilke ne prekrivajte z izolacijo!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

– Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.
– Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje.
– Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Uporabljajte samo originalne nadomestne dele.
– Zunanjega, gibljivega voda ali vrvic te svetilke ni mogoče zamenjati.
– Pri poškodbi kabla je treba svetilko odstraniti med odpadke.
- Kabel 60227 IEC52; 2x0,75 mm2.

3. Opis naprave

PB2/PB4 Bluetooth sta tipki Bluetooth za ročno krmiljenje mrežnih izdelkov Steinel Bluetooth, kot so senzorji ali luči. PB2/PB4 Bluetooth je naprava za ustvarjanje energije, ki ne potrebuje kabelskega napajanja ali baterije. Vklop Pritisk tipke ustvari energijo, ki je potrebna za pošiljanje signala Bluetooth v priključen izdelek.

Obseg dobave

3.1 PB2 - BLUETOOTH

• 1 lepilni trak
• 2 vijaka
• 1 navodilo za hiter zagon (A)
• 1 varnostni list (B)

SI

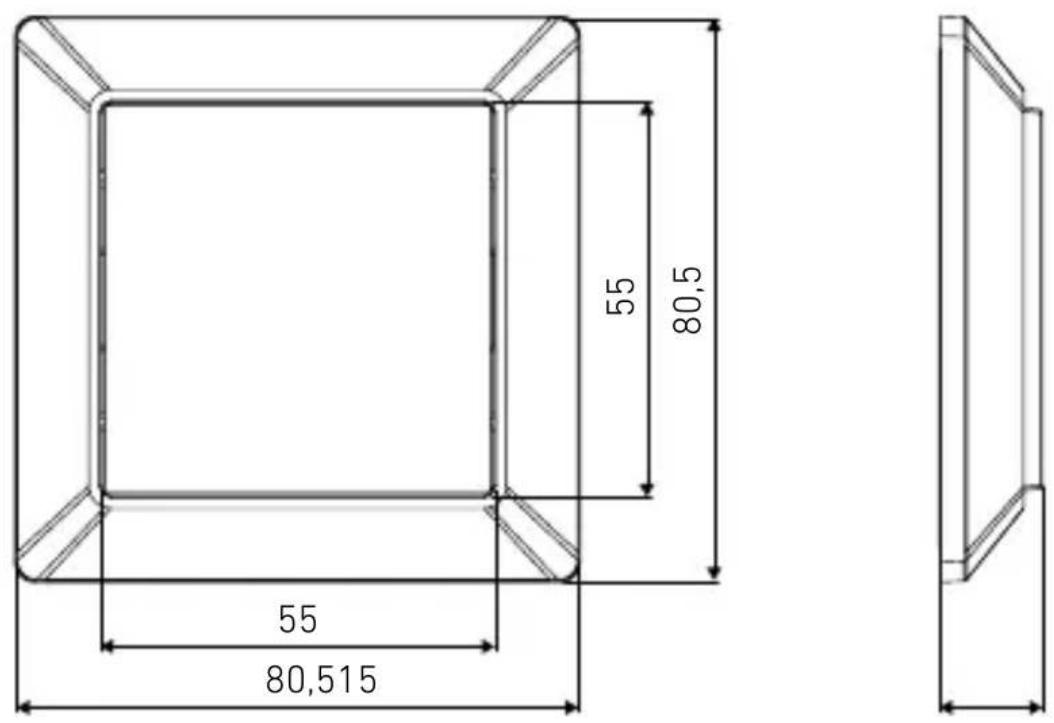

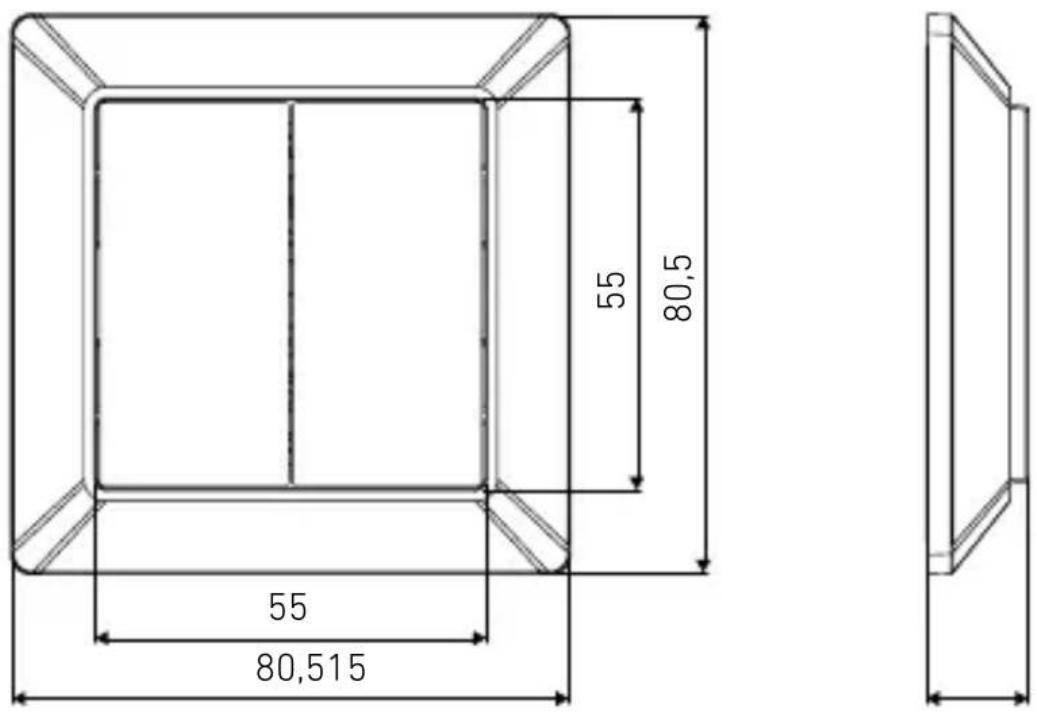

Mere izdelka

3.2 PB2 - BLUETOOTH

PB4 - BLUET00TH

SI

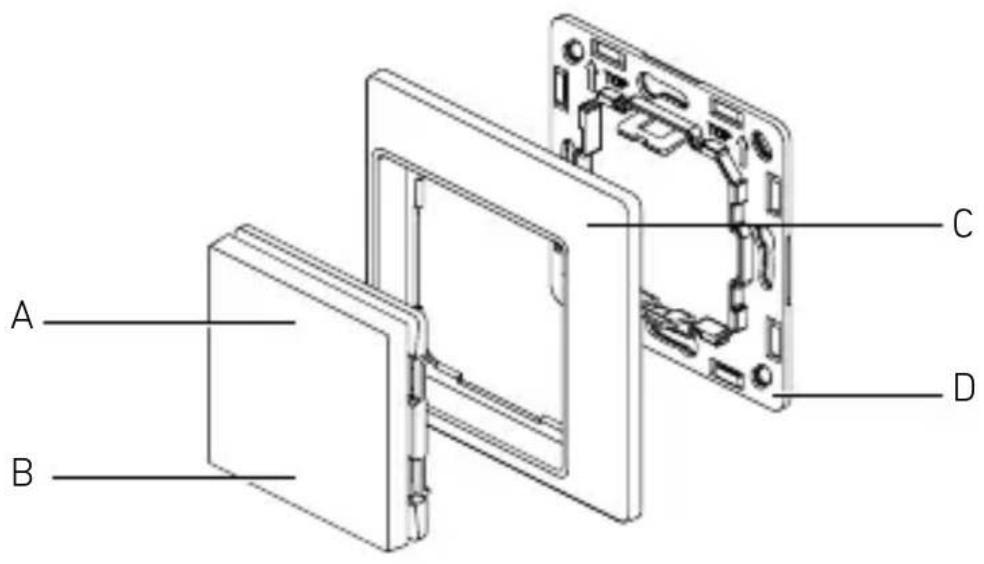

Pregled naprav

3.3 PB2 - BLUETOOTH

A B C D

A Tipka1
B Tipka 2
C Oblikovani okvir
D Montažno okvir

SI

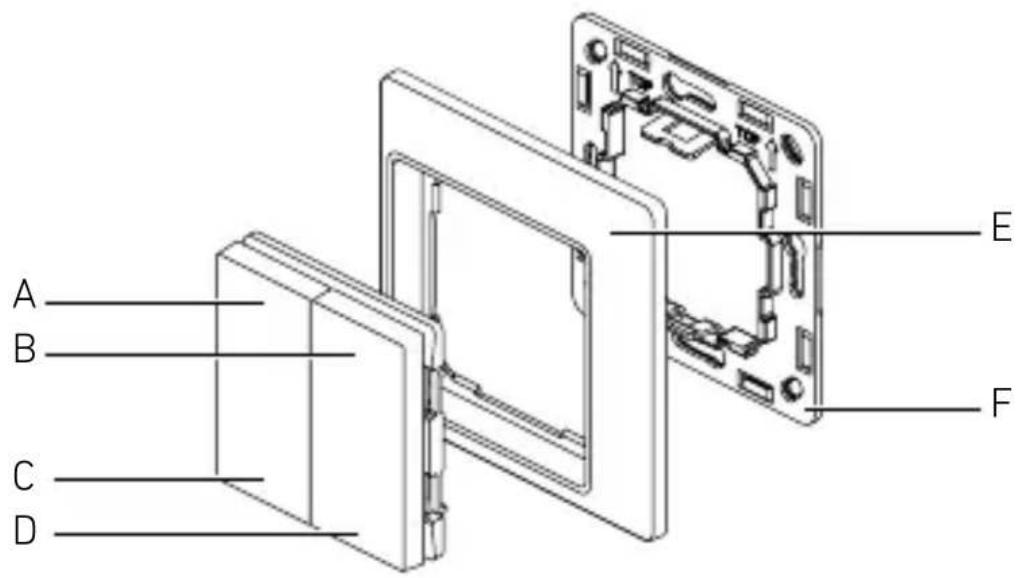

Pregled naprav

3.4 PB4 - BLUETOOTH

A B C D E F

A Tipka 1
B Tipka 2
C Tipka 3
D Tipka4
E Oblikovani okvir
F Montažno okvir

SI

Nevarnost zaradi električnega toka!

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.
• Izberite primerno mesto montaže.
• Upoštevajte doseg.
  – Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije
  – Ne montirajte na lahko vnetljive površine.

Montažni koraki A:

- Montaža z vijaki

- Uporabite izvijač za pritrditev montažnega okvirja.

SI

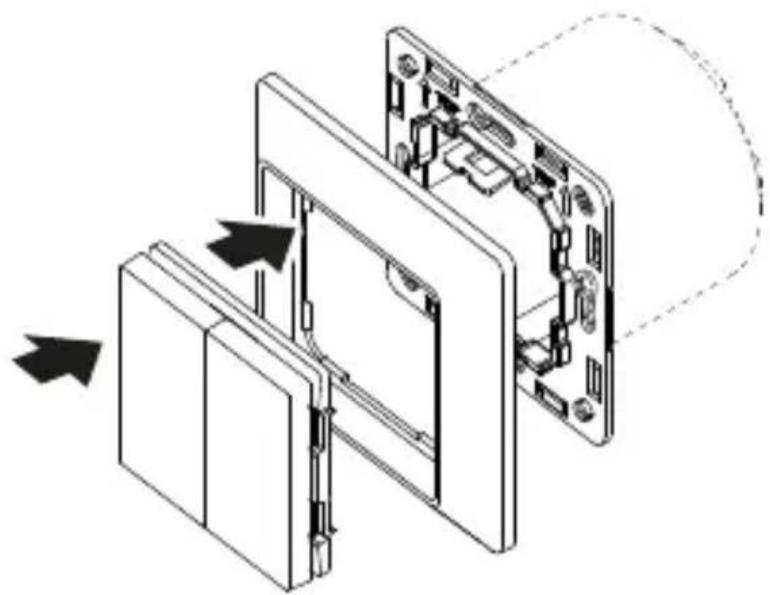

5.3.A

- Odstranite zaščitno folijo z dvostranskega lepilnega traku in ga položite na montažni okvir.

SI

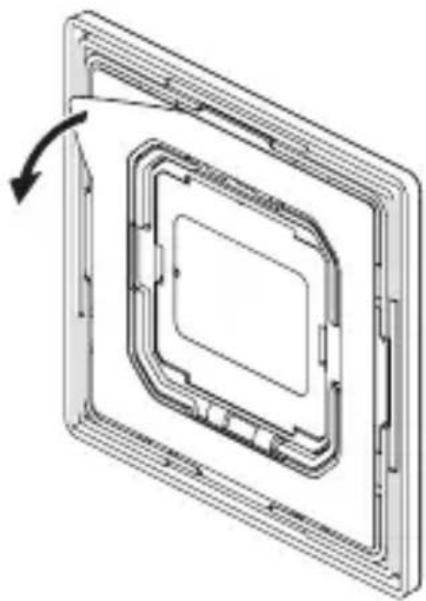

5.3.B

- Odstranite drugo zaščitno folijo z dvostranskega lepilnega traku.

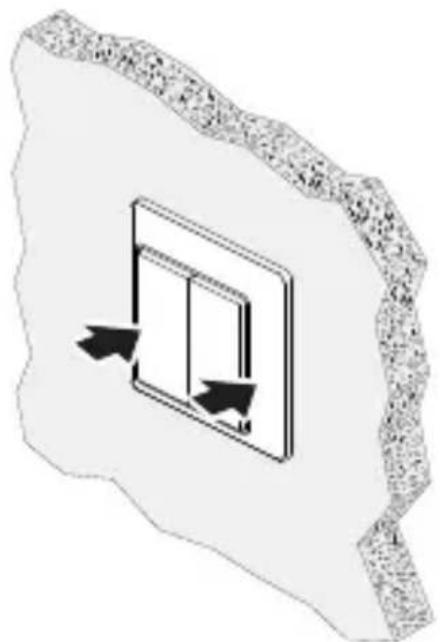

5,4

Za konfiguracijo tipke z omrežnim izdelkom Bluetooth morate iz vaše App Store prenesti aplikacijo STEINEL Connect. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik.

Android

iOS

Das PB2/PB4 Bluetooth je mogoče zagnati z omrežnim izdelkom Bluetooth (npr. senzorji, lučmi), ki je združljiv z aplikacijo Steinel Connect

– V aplikaciji Steinel Connect izberite izdelek, s katerim želite povezati PB2/PB4.
– Zagotovite, da je bil izdelek, ki ga želite povezati s PB2/PB4, dodan v skupino v aplikaciji Steinel Connect.
– Prek nastavitev izdelka izberite polje “Modul pritisne tipke”.
- Aplikacija vas bo zdaj vodila skozi postopek priprave za radijsko tipko.

Funkcije, nastavljive v aplikaciji Steinel Connect:

- Tipko prek funkcije Bluetooth povežite z drugimi omrežnimi izdelki Bluetooth Steinel.

– Vsaki tipki dodelite funkcije za kratek in dolg pritisk.

- Funkcije so odvisne od priključenega izdelka, npr. VKLOP, IZKLOP, osvetlitev, zatemnitev, prizor z nastavljeno stopnjo zatemnitve ...

7. Vzdrževanje in nega

Naprave ni treba vzdrževati.

Stik vode z deli pod napetostjo lahko povzroči električni udar, opekline ali smrt.

- Napravo čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno čistilo lahko poškoduje napravo.

- Napravo čistite z nekoliko navlaženo krpo brez čistila.

8. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Celotno besedilo EU-izjave o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

10. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija.

Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske

pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh

pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno

garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik.

Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VP ELEKTROPROJEKT

D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA.

Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.veleprodaja-ep.si / www.steinel.de

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040 856-555 / 059 365-750 (-751 / -752).

SI

11. Tehnični podatki

- Mere (Š x V × G): 80,5 x 80,5 x 15 mm

– Mere brez okvirja (Š x V x G):

55 x 55 x 15 mm

– Napajanje: samooskrbno

- Protokol: Bluetooth

- Oddajna frekvenca: 2.4 GHz

- Doseg oddajanja (prosto polje): do 30 m

– Vrsta zaščite (IP) IP20

- Temperatura okolice: -20 °C do +50 °C

12. Odprava motenj

Tipke Bluetooth n mogoče povezati z izdelkom (npr. senzorjem/lučjo)

– Izdelek prek aplikacije ni dodeljen skupini.

- Izdelek v aplikaciji dodelite skupini.

- Tipka se ne nahaja v dosegu izdelka, kateremu bi morala biti dodeljena.

- Tipko približajte izdelki, da zagotovite povezavo Bluetooth.

– Izbrani izdelek ne podpira tipke Bluetooth.

- Izberite drug izdelek, ki podpira tipko Bluetooth.

Brez funkcije po pritisku tipke:

- Tipka Bluetooth ni dodeljena nobenemu izdelku.

- Tipko prek aplikacije dodelite omrežnemu izdelku Bluetooth.

– Pritisnjeni tipki ni dodeljena nobena funkcija.

- Tipki prek aplikacije dodelite funkcijo.

– Ročno prepisano stanje je že prisotno, npr. luč je prižgana in sveti, če na tipki pritisnete možnost „VKLOP“

- Pritisnite drugo tipko ali spremenite dodeljene funkcije.

– Ni dodeljena funkcija dolgega pritiska in tipka je bila pritisnjena predolgo.

- Na kratko pritisnite tipko, da sprožite funkcijo kratkega pritiska oz. dodelite funkcijo dolgemu pritisku tipke.

- Tipka Bluetooth se ne nahaja v dosegu izdelka, kateremu je dodeljena.

- Tipko približajte izdelki, da zagotovite povezavo Bluetooth.
