GEBRUIKSAANWIJZING PB2-BLUETOOTH STEINEL

1. Over dit document 68
2. Algemene veiligheidsvoorschriften 68
3. Beschrijving van het apparaat 69
4. Elektrische aansluiting 74
5. Montage 75
6. Werking 79
7. Onderhoud en verzorging 80
8. Verwijderen 81
9. Conformiteitsverklaring 81
10. Fabrieksgarantie 82
11. Technische gegevens 86
12. Verhelpen van storingen 87

1. Over dit document

Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Lamp niet afdekken met isolatiemateriaal!

2. Algemene veiligheidsvoorschriften

Gevaar door niet naleving van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.

• Toegankelijk bewaren.

• Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.
• De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Gebruik uitsluitend originele reserveonderdelen.
• De buitenste, flexibele kabel (of snoer) van deze lamp kan niet worden vervangen.
• Bij beschadigingen van de kabel moet de lamp worden weggegooid.
• Kabel 60227 IEC52; 2x0,75 mm ^4 .

3. Beschrijving van het apparaat

PB2 en PB4 Bluetooth zijn Bluetooth-drukknoppen waarmee een handmatige draadloze aansturing van Steinel Bluetooth Mesh producten zoals sensoren of lampen mogelijk is. PB2/PB4 Bluetooth is een apparaat dat energie opwekt en geen batterij of stroomtoevoer met kabels nodig heeft. Aan druk op de knop zorgt voor de benodigde energie om het Bluetooth-signaal naar een aangesloten product te sturen.

Bij de levering inbegrepen

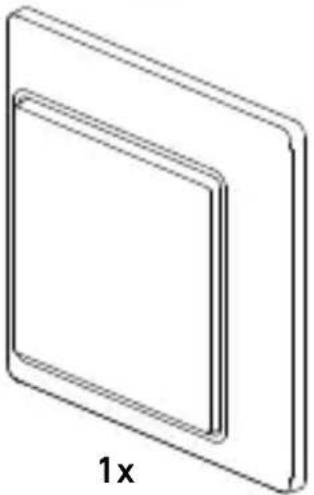

3.1 PB2 - BLUETOOTH

4. Elektrische aansluiting

4.1 PB4 - BLUET00TH

Energie opwekkend apparaat. Voor het apparaat is geen stroomtoevoer met kabels en ook geen batterij nodig.

• Stroomtoevoer – energie opwekkend (kinetische drukknop)
• Communicatie - draadloos via Bluetooth

5. Montage

Gevaar door elektrische stroom!

Geen kabels aansluiten

Montagevoorbereiding

• Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.
• Geschikte montageplaats kiezen.
• Houd rekening met de reikwijdte.
  – Niet in explosieve omgevingen.
  – Niet op licht ontvlambare oppervlakken
• Houd rekening met de reikwijdte.
• Niet in explosieve omgevingen.
• Niet op licht ontvlambare oppervlakken

Montagestappen A:

- Montage met schroeven

Benodigd gereedschap en materiaal:

- Kruiskopschroevendraaier

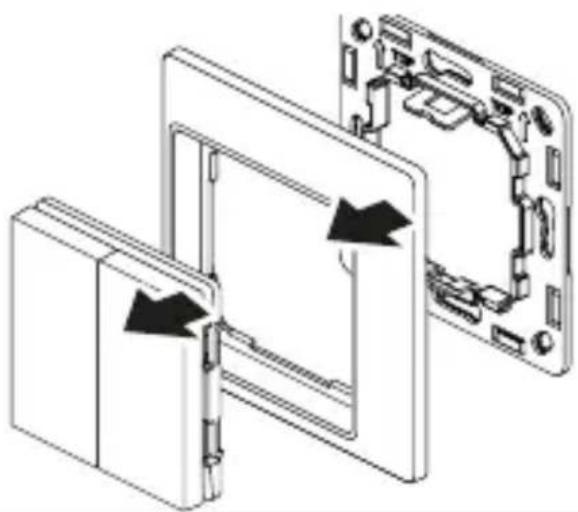

5.1.A

• Het product uit elkaar bouwen.

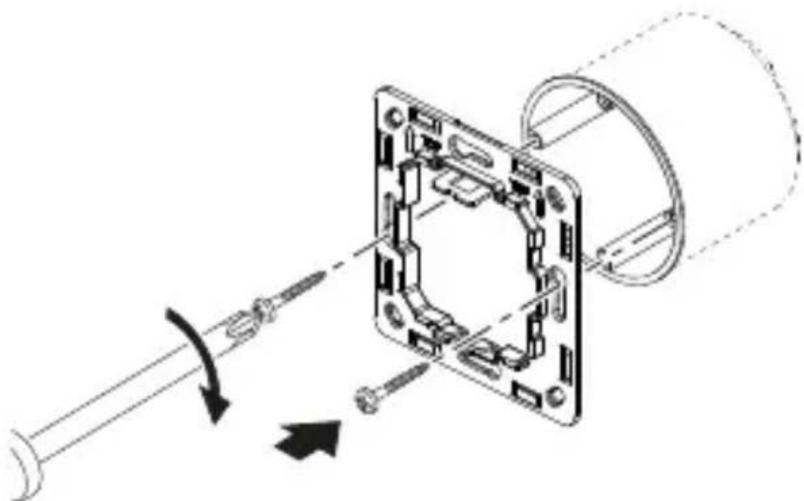

5.2.A

- Gebruik de schroeven om het montageraam te bevestigen.

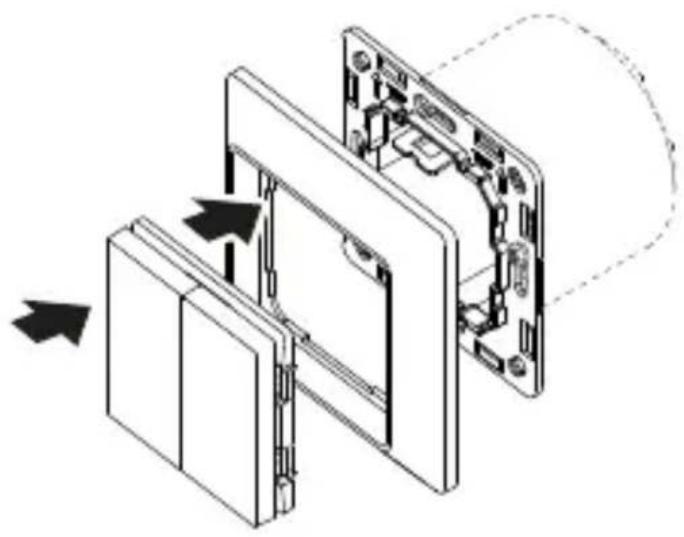

5.3.A

Het designraam en de drukknoppen op het vaste montageraam monteren.

Montagestappen B:

- Kleefmontage

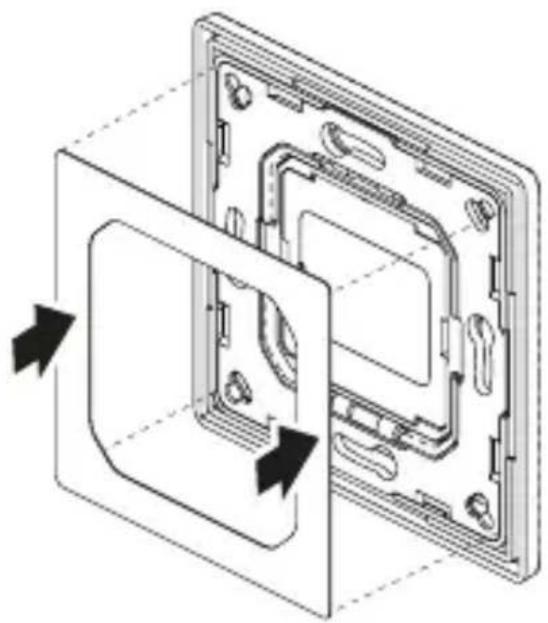

5.2.B

- De beschermfolie van het dubbelzijdig plakband trekken en het plakband op het montageraam plaatsen.

5.3.B

- De tweede beschermfolie van het dubbelzijdig plakband trekken.

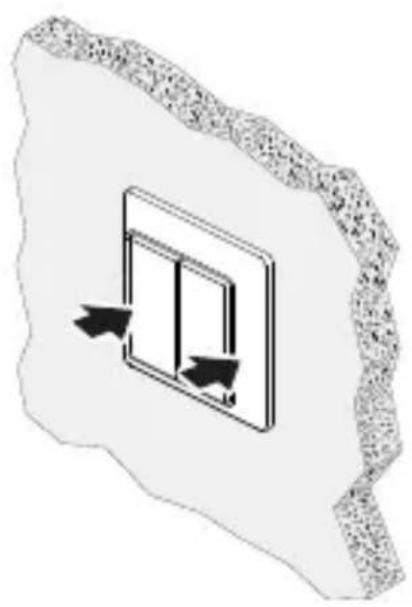

5.4

- Leg het complete product op een rechte ondergrond. Kort aandrukken, om het plakband op het oppervlak te bevestigen.

6. Werking

Het instellen van de functies wordt met de Steinel Connect app uitgevoerd.

Steinel Connect app

Om de drukknoppen met een Bluetooth Mesh product te configureren, moet u de STEINEL Connect app uit de App Store downloaden. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android

De PB2 / PB4 Bluetooth kan met een Bluetooth Mesh product (zoals sensoren, lampen) in gebruik worden genomen dat compatibel is met de Steinel Connect app

• Selecteer in de Steinel Connect app het product dat u met de PB2/ PB4 wilt verbinden.
• Zorg ervoor dat het met de PB2/PB4 te verbinden product werd toegevoegd aan een groep in de Steinel Connect app.
• Selecteer in de productinstellingen "Drukknopmodule".
• De app zal u nu door het initialisatieproces voor draadloze schakelaars leiden.

Functies die met de Steinel Connect app kunnen worden ingesteld:

• Verbind de schakelaar via Bluetooth met de andere Steinel Bluetooth Mesh producten.
• U kunt aan iedere drukknop functies toewijzen voor kort en lang drukken.
• De functies hangen af van het aangesloten product, bijv. AAN, UIT, lichtniveau langzaam verhogen, lichtniveau langzaam verlagen, scenario met ingesteld dimniveau...

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht vochtige doek zonder reinigingsmiddel.

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

NL

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL GmbH dat de draadloze installaties PB2-bluetooth en PB4-bluetooth aan richtlijn 2014/53/EU voldoen.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland.

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepassing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commerciële of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor ondernemers

De volgende regelingen zijn van toepassing op ondernemers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen 5 jaar vanaf de datum van aankoop van het product.

In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven garantie geldt naast de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.

Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• indien aan het product zonder toestemming veranderingen werden uitgevoerd of indien gebreken zijn ontstaan door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
• bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

• Afmetingen (B x H × D): 80,5 x 80,5 x 15 mm
• Afmetingen zonder raam (B x H x D):

$$ 5 5 \times 5 5 \times 1 5 \mathrm{mm} $$

• Stroomtoevoer: zelfvoorzienend
• Protocol: Bluetooth
  – Zendfrequentie: 2.4 GHz
  – Zendreikwijdte (vrij veld): tot wel 30 m
• Bescherming (IP): IP20
• Omgevingstemperatuur: -20 °C tot +50 °C

12. Verhelpen van storingen

Bluetooth-knop kan niet worden verbonden met een product (bijv. sensor/lamp)

- Het product is in de app niet aan een groep gekoppeld.

• Voeg het product in de app aan een groep toe.

- De drukknop bevindt zich niet in de reikwijdte van het product waaraan hij moet worden toegewezen.

- Breng de drukknop dichter bij het product om een Bluetooth-verbinding op te bouwen.

- De Bluetooth-knop wordt niet ondersteund door het geselecteerde product.

- Selecteer een ander product dat de Bluetooth-knop ondersteunt.

Geen functie na drukken op de knop:

- De Bluetooth-knop is niet aan een product gekoppeld.

- De drukknop in de app koppelen aan een Bluetooth Mesh product.

- De ingedrukte knop is niet aan een functie gekoppeld.

- De knop in de app aan een functie koppelen.

- Handmatig overschreven toestand bestaat al, bijv. licht is aan en blijft aan als op 'AAN' op de knop wordt gedrukt

- Op een andere knop drukken of de toegewezen functies veranderen.

- Er is geen functie aan lang indrukken toegewezen en er werd te lang op de knop gedrukt.

- Druk kort op de knop om de kort-indrukken-functie te bevestigen of koppel een functie aan lang indrukken van de knop.

- De Bluetooth-drukknop bevindt zich niet in de reikwijdte van het product waaraan hij gekoppeld is.

- De drukknop dichter bij het product brengen om een Bluetooth-verbinding op te bouwen.
