KULLANIM KILAVUZU PB2-BLUETOOTH STEINEL

1. Bu doküman hakkında 250
2. Genel güvenlik uyarıları 250
3. Cihaz açıklaması 251
4. Elektrik bağlantısı 256
5. Montaj 257
6. Fonksiyon 261
7. Bakım ve koruma 262
8. Tasfiye 263
9. Uygunluk beyanı 263
10. Üretici garantisi 264
11. Teknik özellikler 266
12. Sorun giderme 267

1. Bu doküman hakkında

Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Lambayı yalıtım malzemesi ile örtmeyin!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.
– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.
– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Sadece orijinal yedek parçalar kullanın.
- Bu lambanın dişta kalan, esnek kablosu veya kordonu değiştirilemez.
– Kablo hasar görmüşse, lamba imha edilmelidir.
- Kablo 60227 IEC52; 2x0,75 mm2.

3. Cihaz açıklaması

PB2/PB4 Bluetooth'lar, sensörler veya lambalar gibi Steinel Bluetooth Mesh ürünlerinin manuel kablosuz kumandasını sağlayan Bluetooth düğmeleridir. PB2/PB4 Bluetooth, kablolu güç kaynağı veya pil gerektirmeden enerji üreten bir cihazdır. Açık Bir düğmeye basmakla, Bluetooth sinyalini bağlı bir ürüne göndermek için gereken enerji üretilir.

Teslimat kapsamı

3.1 PB2 - BLUETOOTH

• 1 yapıştırma bandı
• 2 vida
• 1 Hızlı Başlatma Kılavuzu (A)
• 1 Güvenlik Bilgi Formu (B)

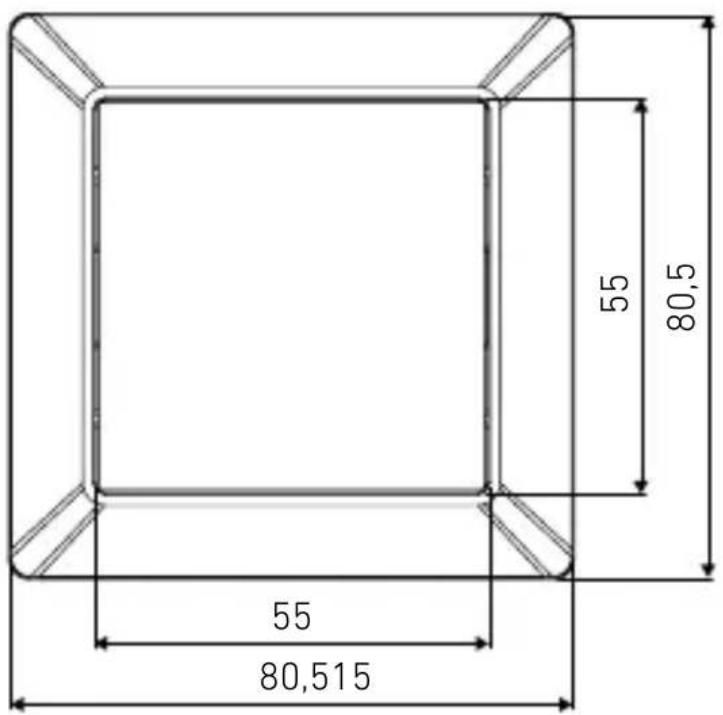

Ürünün boyutları

3.2 PB2 - BLUETOOTH

55 80,5 55 80,515

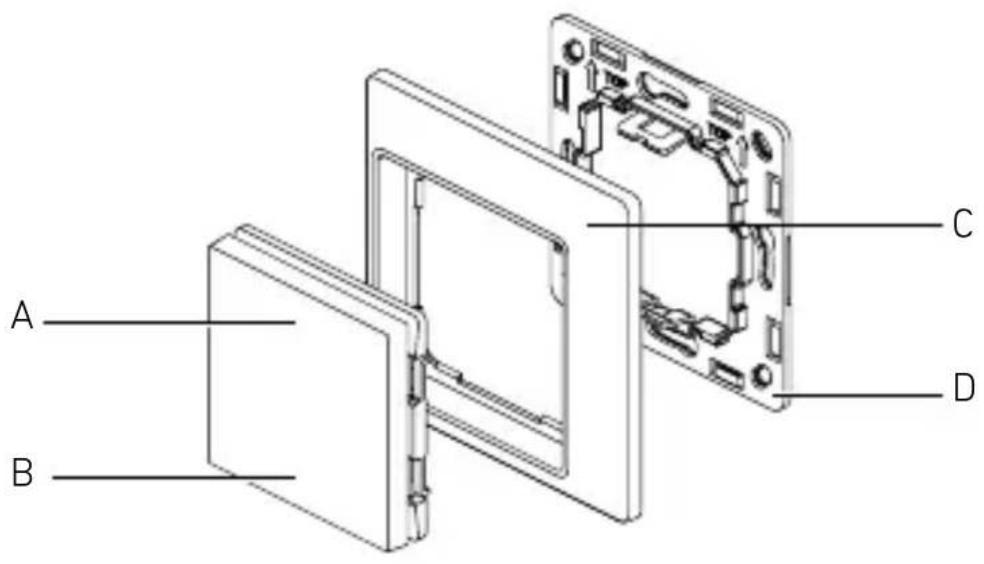

Cihazın genel görünümü

3.3 PB2 - BLUETOOTH

A B C D

A Düğme 1
B Düğme 2
C Tasarımlı çerçeve
D Montaj çerçevesi

TR

Cihazın genel görünümü

3.4 PB4 - BLUETOOTH

A B C D E F

A Düğme 1
B Düğme 2
C Düğme 3
D Düğme 4
E Tasarımlı çerçeve
F Montaj çerçevesi

TR

4. Elektrik bağlantısı

4.1 PB4 - BLUETOOTH

Enerji üreten cihaz. Cihaz için ne kablolu bir güç kaynağına, ne de bir pile ihtiyaç duyulmaz.

TR

• Güç kaynağı – Enerji üreten (kinetik düğme)
• İletişim - Bluetooth üzerinden kablosuz

5. Montaj

Elektrik akımı nedeniyle tehlike!

Kablo bağlamayın

Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletme almayın.
  • Uygun montaj yerini seçin.
  – Erişim menzilini göz önüne alarak.
  – Patlama tehlikesi olmayan bölgelerde.
• Kolay tutuşmayan yüzeylerin üzerinde.

Montaj adımları A:

- Vidalarla montaj

İhtiyacınız olan alet ve malzemeleri bir araya getirin:

- Yıldız tornavida

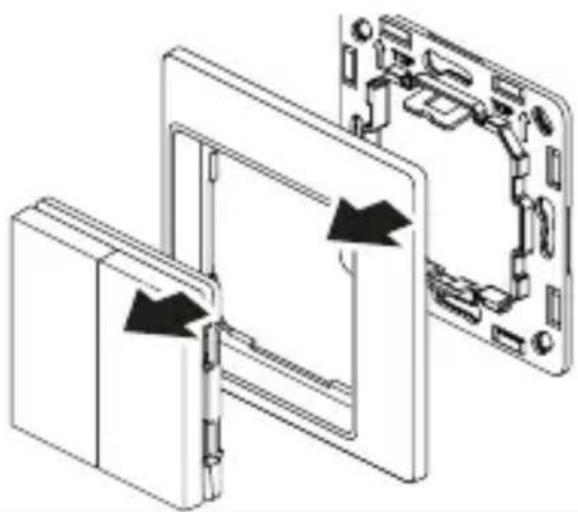

5.1.A

- Montaj çerçevesinin tespiti için vidaları kullanın.

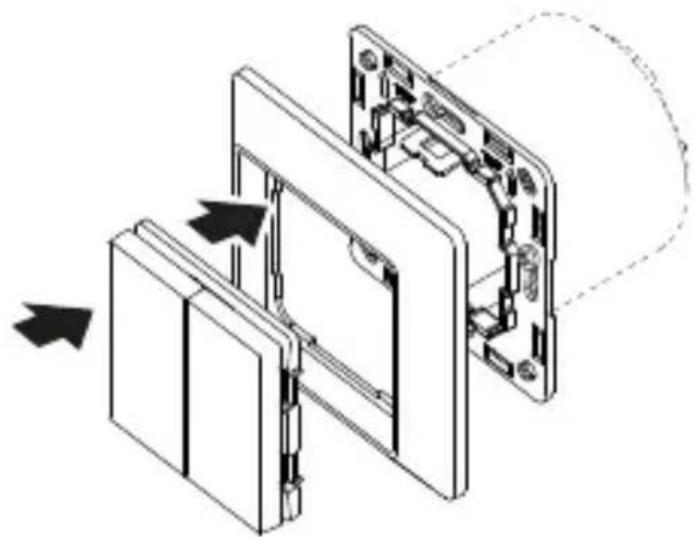

5.3.A

Tasarımlı çerçeveyi ve düğmeleri, sabit montaj çerçevesine monte edin.

Montaj adımları B:

– Yapıştırma bandı ile montaj

TR

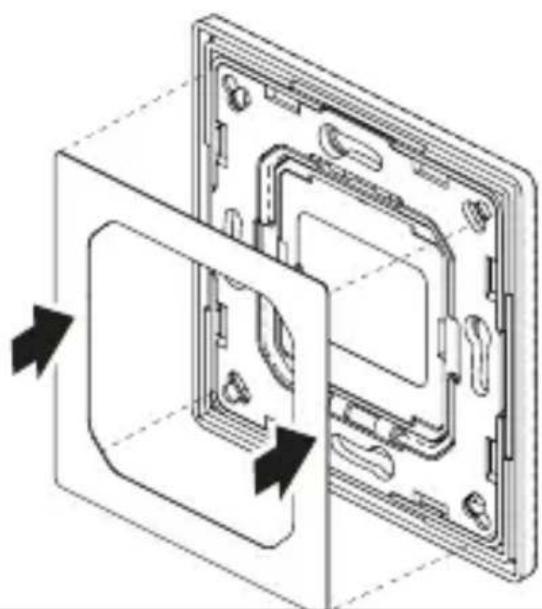

5.2.B

- Koruyucu filmi çift taraflı yapıştırma bandından çıkarın ve montaj çerçevesinin üzerine yerleştirin.

5.3.B

- İkinci koruyucu filmi çift taraflı yapıştırma bandından çıkarın.

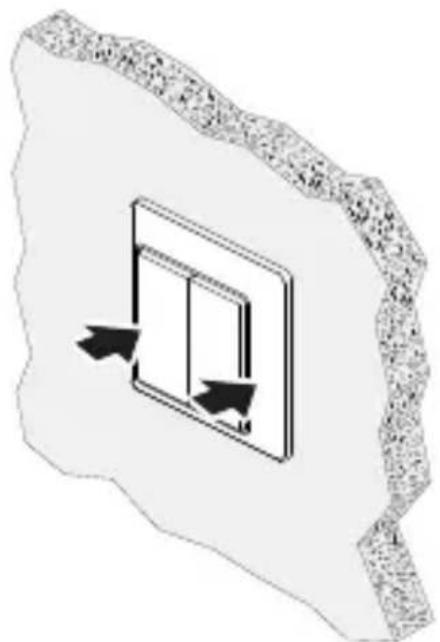

5,4

- Ürünün tamamını düz bir yüzeyin üzerine yerleştirin. Yapıştırma bandını yüzeye yapıştırmak için bir miktar bastırın.

6. Fonksiyon

Fonksiyonların ayarı, Steinel Connect App üzerinden yapılır.

Steinel Connect App

Düğmeyi bir Bluetooth Mesh ürünüyle yapılandırmak için, uygulama mağazanızdan STEINEL Connect uygulamasını indirmeniz gerekir. Bluetooth uyumlu bir akıllı telefon veya tablet gereklidir.

Android

PB2/PB4 Bluetooth, Steinel Connect uygulamasıyla uyumlu bir Bluetooth Mesh ürünü (örn. sensörler, lambalar) ile işletme alınabilir.

– Steinel Connect uygulamasında, PB2/PB4'ü bağlamak istediğiniz ürünü seçin.
– PB2/PB4 ile bağlanacak olan ürünün, Steinel Connect uygulamasında bir gruba eklenmiş olduğundan emin olun.
– Ürün ayarlarından, “Buton modülü” alanını seçin.
– Uygulama artık, kablosuz düğmenin hazırlanma sürecinde size rehberlik edecektir.

Steinel Connect App kullanılarak ayarlanabilen fonksiyonlar şunlardır:

– Düğmeyi Bluetooth aracılığıyla, diğer Steinel Bluetooth Mesh ürünleriyle bağlantılayın.
– Düğmelerin her birine, kısa ve uzun süreli basma işlevlerini atayın.
– İşlevler, bağlanılmış olan ürünle ilintilidir; örn. AÇIK, KAPALI, yavaşça açma, yavaşça kısma, kısma seviyesi ayarlı senaryo...

7. Bakım ve koruma

Cihaz bakım gerektirmez.

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

TR

9. Uygunluk beyanı

Bu vesileyle STEINEL GmbH, kablosuz sistem türü PB2-bluetooth ve PB4-bluetooth SC'nin 2014/53/EU yönetmeliğine uygunluğunu beyan eder.

AT Uygunluk Beyanının tam metnini şu web adresinden temin edebilirsiniz: www.stinel.de

10. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya. Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü

ürünümüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz.

Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda

yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.

TR

11. Teknik özellikler

- Boyutlar (G x Y × D): 80.5 x 80.5 x 15 mm

– Çerçevesiz boyutlar (G x Y x D):

55 × 55 × 15 mm

– Elektrik beslemesi: kendi kendine yeten

- Protokol: Bluetooth

- Verici frekansı: 2.4 GHz

- Verici menzili (açık alan): azami 30 m

- Koruma türü (IP) IP20

- Ortam sıcaklığı: -20 °C ila +50 °C

12. Sorun giderme

Bluetooth düğmesi, bir ürüne (örn. sensör/lamba) bağlanamıyor

- Ürün, uygulama üzerinden bir gruba atanmamış.

- Ürünü, uygulama üzerinden bir gruba atayın.

– Düğme, atanması istenen ürünün menzilinde bulunmuyor.

- Bluetooth bağlantısını sağlamak için, düğmeyi ürüne yaklaştırın.

– Bluetooth düğmesi, seçilmiş olan ürün tarafından desteklenmiyor.

- Bluetooth düğmesini destekleyen başka bir ürün seçin.

Düğmeye bastıktan sonra işlev yok:

– Bluetooth düğmesi, herhangi bir ürüne atanmamış.

- Düğmeyi, uygulama aracılığıyla bir Bluetooth Mesh ürününe atayın.

– Basılan düğmeye herhangi bir işlev atanmamış.

- Düğmeye, uygulama aracılığıyla bir işlev atayın.

– Üzerine manuel yazılmış olan durum halen mevcut, örn. düğmenin üzerinde „AÇIK““a basıldığında ışık açılıyor ve açık kalıyor.

- Başka bir düğmeye basın veya atanmış olan işlevleri değiştirin.

– Uzun basma süreli bir işlev atanmamış ve düğmeye çok uzun süre basılmış.

- Kısa basma süreli işlevi etkinleştirmek için düğmeye kısa süreyle basın veya düğmenin uzun basma süresine bir işlev atayın.

- Bluetooth düğmesi, atanmış olduğu ürünün menzilinde bulunmuyor.

- Bluetooth bağlantısını sağlamak için, düğmeyi ürüne yaklaştırın.
