BEDIENUNGSANLEITUNG PB2-BLUETOOTH STEINEL

1. Allgemeine Sicherheitshinweise 3
2. Gerätebeschreibung 4
3. Elektrischer Anschluss 9
4. Montage 10
5. Funktion 14
6. Wartung und Pflege 15
7. Entsorgung 16
8. Konformitätserklärung 16
9. Herstellergarantie 17
10. Technische Daten 21
11. Störungsbehebung 22

1. Zu diesem Dokument

Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Strom!

Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

- Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

– Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

- Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Nur Original-Ersatzteile verwenden.

3. Gerätebeschreibung

Die PB2/ PB4 Bluetooth sind Bluetooth-Taster, die eine manuelle Funksteuerung von Steinel Bluetooth Mesh Produkten wie Sensoren oder Leuchten ermöglichen. Das PB2/PB4 Bluetooth ist ein energieerzeugendes Gerät, das keine kabelgebundene Stromversorgung oder Batterie benötigt. Ein Tastendruck erzeugt die Energie, die benötigt wird, um das Bluetooth-Signal an ein angeschlossenes Produkt zu senden.

Lieferumfang

3.1 PB2 - BLUETOOTH

• 1 Klebeband
• 2 Schrauben
• 1 Quick Start (A)
• 1 Sicherheitsdatenblatt (B)

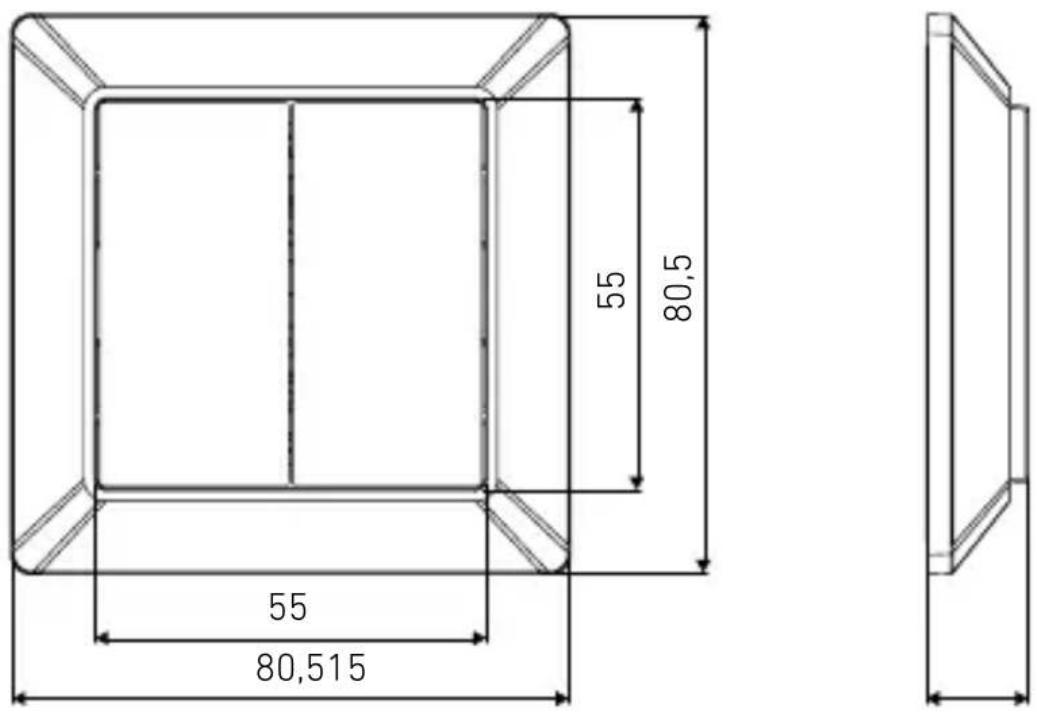

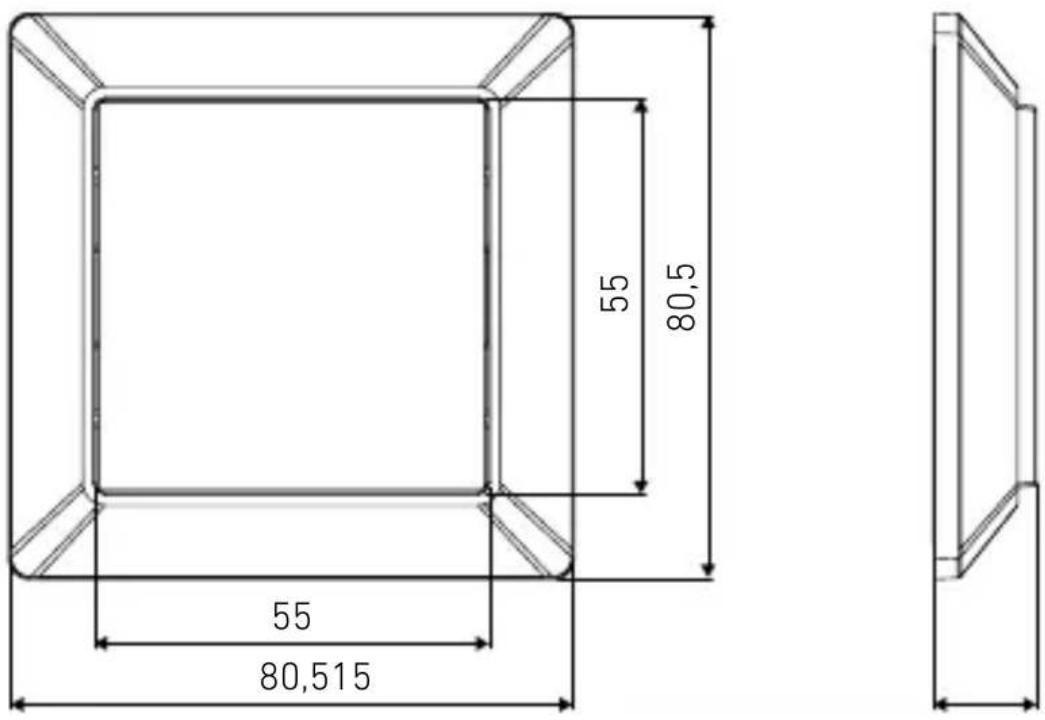

Produktmaße

3.2 PB2 - BLUETOOTH

PB4 - BLUET00TH

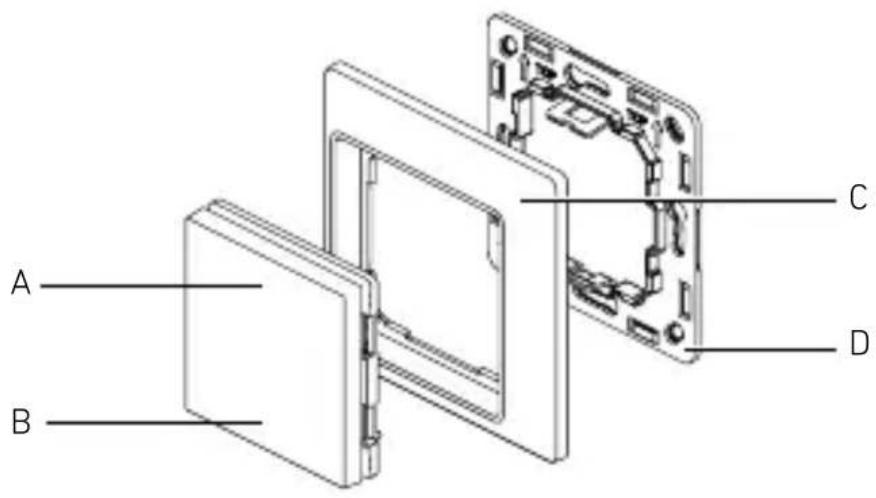

Geräteübersicht

3.3 PB2 - BLUETOOTH

A B C D

A Taste 1
B Taste 2
C Designrahmen
D Montagerahmen

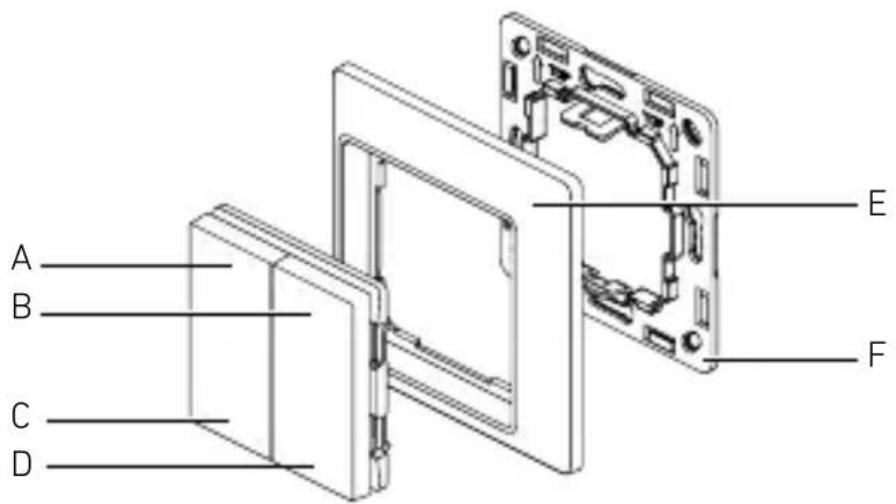

Geräteübersicht

3.4 PB4 - BLUETOOTH

A B C D E F

A Taste 1
B Taste 2
C Taste 3
D Taste 4
E Designrahmen
F Montagerahmen

4. Elektrischer Anschluss

4.1 PB4 - BLUETOOTH

Energieerzeugendes Gerät. Für das Gerät ist weder eine kabelgebundene Stromversorgung noch eine Batterie erforderlich.

• Stromversorgung - Energieerzeugend (kinetischer Taster)
• Kommunikation - per Funk über Bluetooth

5. Montage

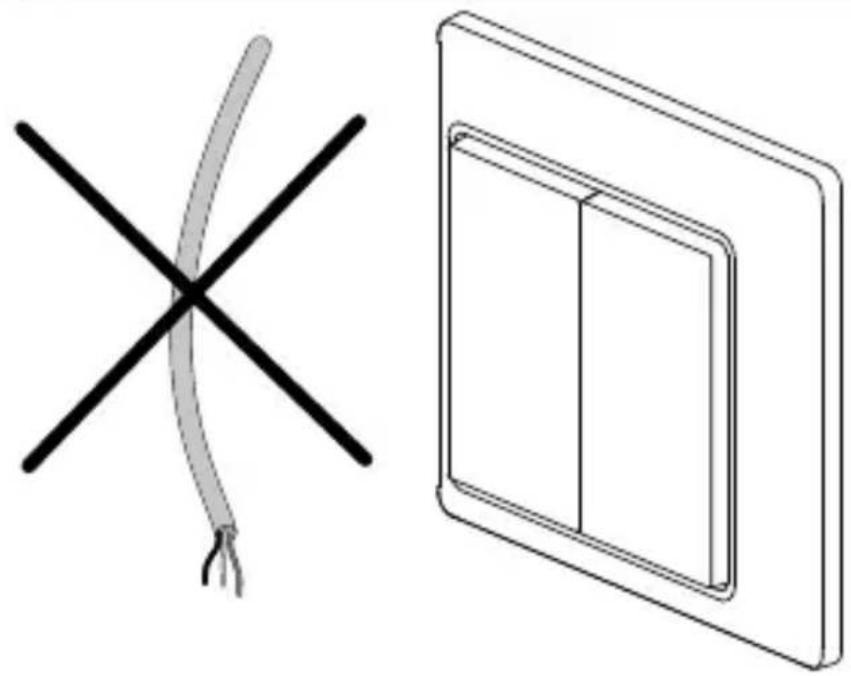

Gefahr durch elektrischen Strom!

Keine Kabel anschließen

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.
  • Geeigneten Montageort auswählen.
• Unter Berücksichtigung der Reichweite.
  – Nicht in explosionsgefährdeten Bereichen.
  – Nicht auf leicht entflammbaren Oberflächen.

Montageschritte A:

- Montage mit Schrauben

Stellen Sie benötigtes Werkzeug und Material zusammen:

- Kreuzschraubendreher

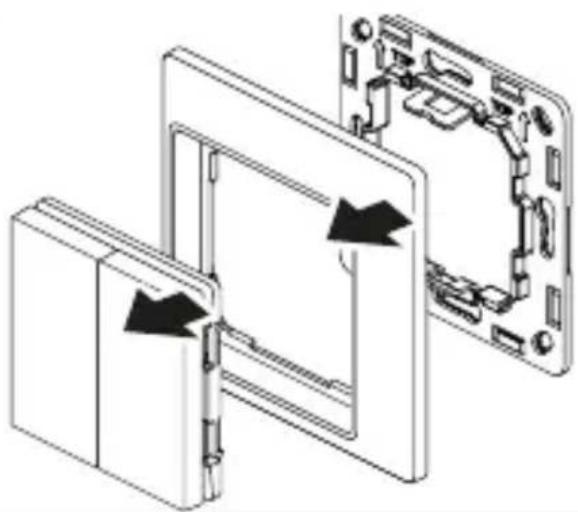

5.1.A

• Bauen Sie das Produkt auseinander.

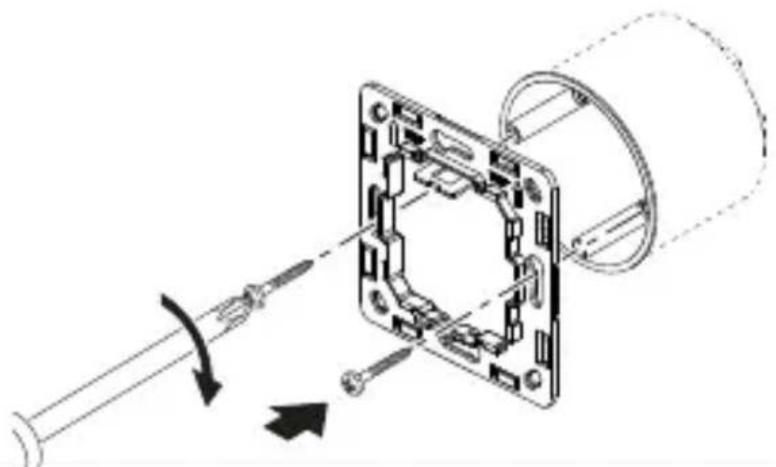

5.2.A

- Verwenden Sie die Schrauben für die Befestigung des Montagerahmens.

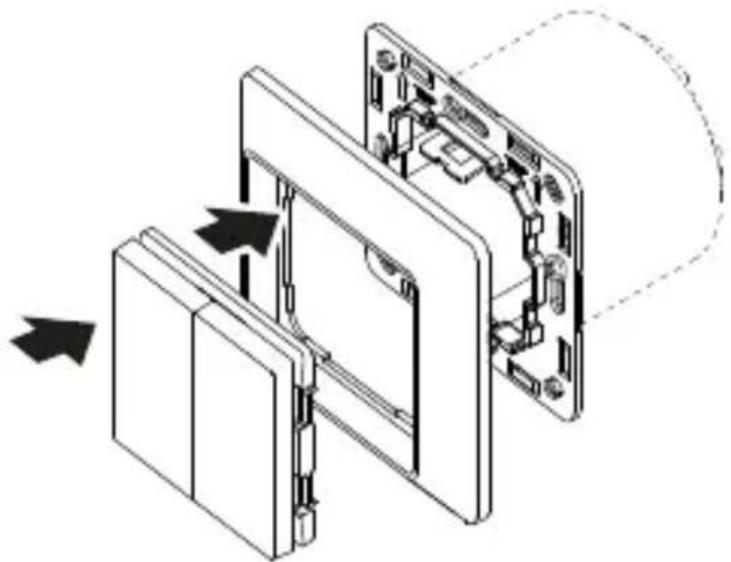

5.3.A

Montieren Sie den Designrahmen und die Tasten auf den festen Montagerahmen.

Montageschritte B:

- Montage mit Klebeband

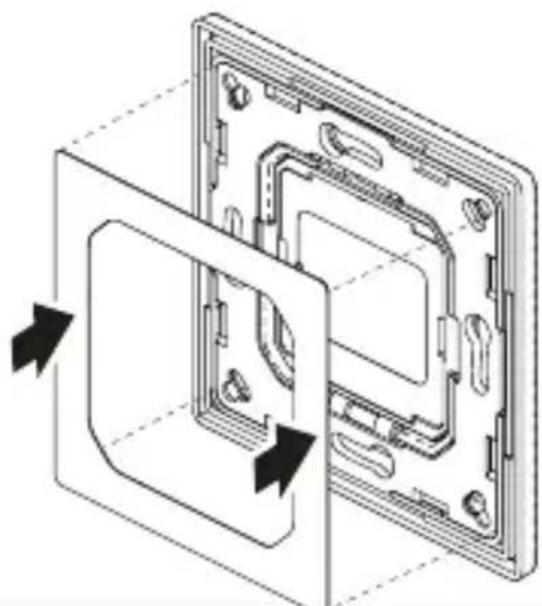

5.2.B

- Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab und legen Sie es auf den Montagerahmen.

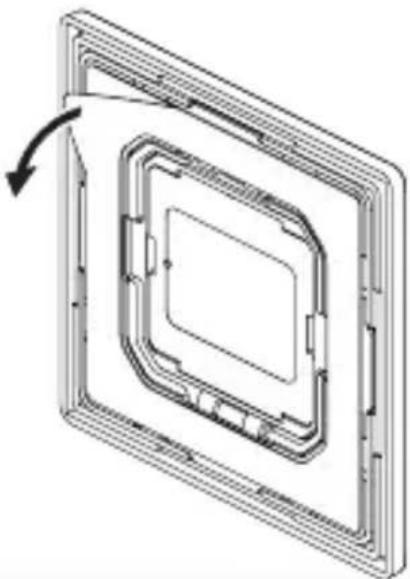

5.3.B

- Entfernen Sie die zweite Schutzfolie vom doppelseitigen Klebeband.

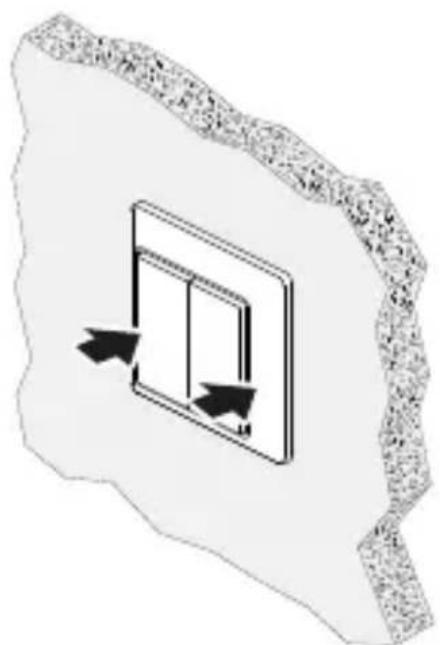

5,4

- Legen Sie das gesamte Produkt auf eine ebene Fläche. Drücken Sie kurz, um das Klebeband auf der Oberfläche zu befestigen.

6. Funktion

Die Einstellung der Funktionen erfolgt über die Steinel Connect App.

Steinel Connect App

Um den Taster mit einem Bluetooth Mesh Produkt zu konfigurieren, müssen Sie die STEINEL Connect App aus Ihrem App Store herunterladen.

Es ist ein bluetoothfähiges Smartphone oder Tablet erforderlich.

Android

Das PB2 / PB4 Bluetooth kann mit einem Bluetooth Mesh Produkt (z.B. Sensoren, Leuchten) in Betrieb genommen werden, das mit der Steinel Connect App kompatibel ist

• Wählen Sie in der Steinel Connect App das Produkt aus, mit dem Sie den PB2/ PB4 verbinden möchten.
• Stellen Sie sicher, dass das mit dem PB2/PB4 zu verbindende Produkt zu einer Gruppe in der Steinel Connect App hinzugefügt wurde.
• Wählen Sie über die Produkteinstellungen das Feld "Drucktastermodul".
  – Die App wird Sie nun durch den Bereitstellungsprozess für den Funktaster führen.

Funktionen, die durch die Steinel Connect App einstellbar sind:

• Verbinden Sie den Taster über Bluetooth mit den anderen Steinel Bluetooth Mesh Produkten.
• Weisen Sie jeder der Tasten Funktionen für kurzes und langes Drücken zu.
  – Die Funktionen hängen ab vom angeschlossenen Produkt, z.B. EIN, AUS, hochdimmen, runterdimmen, Szenario mit eingestellter Dimmstufe...

7. Wartung und Pflege

Das Gerät ist wartungsfrei.

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

- Gerät nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

- Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektro- und Elektronik-Altgeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Funkanlagentyp Funktaster PB2-Bluetooth und PB4-Bluetooth 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

• bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre
• bei Heißluft- und Heißklebeprodukten: 1 Jahr

jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

• bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre
• bei Heißluft- und Heißklebeprodukten: 1 Jahr
  jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutz- bestimmungen

für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter „www.steinel.de/garantie“. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

11. Technische Daten

• Abmessungen (H x B × T): 80,5 x 80,5 x 15 mm
• Abmessungen ohne Rahmen (H x B x T): 55 x 55 x 15 mm
• Stromversorgung: selbstversorgend
• Protokoll: Bluetooth
• Sendefrequenz: 2.4 GHz
  – Sendereichweite (Freifeld): bis zu 30 m
• Schutzart (IP) IP20
• Umgebungstemperatur: -20 °C bis +50 °C

12. Störungsbehebung

Bluetooth-Taster kann nicht mit einem Produkt (z.B. Sensor/Leuchte) verbunden werden

– Produkt ist nicht über die App einer Gruppe zugeordnet.

- Fügen Sie das Produkt in der App zu einer Gruppe hinzu.

- Der Taster befindet sich nicht in Reichweite des Produkts, dem er zugewiesen werden soll.

- Bringen Sie den Taster näher an das Produkt heran, um die Bluetooth-Verbindung sicherzustellen.

- Der Bluetooth-Taster wird von dem ausgewählten Produkt nicht unterstützt.

- Wählen Sie ein anderes Produkt, das den Bluetooth-Taster unterstützt.

Keine Funktion nach Tastendruck:

- Der Bluetooth-Taster ist keinem Produkt zugewiesen.

- Weisen Sie den Taster über die App einem Bluetooth Mesh-Produkt zu.

– Der gedrückten Taste ist keine Funktion zugewiesen.

- Weisen Sie der Taste über die App eine Funktion zu.

- Manuell überschriebener Zustand ist bereits vorhanden, z.B. Licht ist an und bleibt an, wenn "AN" auf dem Taster gedrückt wird

- Eine andere Taste drücken oder die zugewiesenen Funktionen ändern.

– Es ist keine Langdruck-Funktion zugewiesen und die Taste wurde zu lange gedrückt.

- Drücken Sie die Taste kurz, um die Kurzdruck-Funktion zu betätigen, oder weisen Sie dem Langdruck der Taste eine Funktion zu.

- Der Bluetooth-Taster befindet sich nicht in Reichweite des Produkts, dem er zugewiesen ist.

- Bringen Sie den Taster näher an das Produkt heran, um die Bluetooth-Verbindung sicherzustellen.
