LIETOŠANAS INSTRUKCIJA PB2-BLUETOOTH STEINEL

1. Par šo dokumentu 450
2. Vispārēji drošības norādījumi 450
3. lerīces apraksts 451
4. Elektriskais pieslēgums 456
5. Montāža 457
6. Funkcijas 461
7. Kopšana un apkope 462
8. Utilizācija 463
9. Atbilstības deklarācija 463
10. Ražotāja garantija 464
11. Tehniskie dati 465
12. Traucējumu novēršana 466

Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju. Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību!

Brīdinājums par bīstamību elektrības dēl!

Nosedziet gaismekli ar aptumšojošu materiālu!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

– Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.
– Darbu ar elektrotīkla spriegumu jāveic profesionāli kvalificētam personālam.
– Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detaļas.
- Šī gaismekļa ārējais, lokanais kabelis vai vads nav nomaināms.
– Kabela bojājum gadījumā, jāiznīcina viss gaismeklis.
- Kabelis 60227 IEC52; 2x0,75 mm2.

3. Ierīces apraksts

PB2/ PB4 Bluetooth ir Bluetooth slēdži, padara iespējamu Steinel Bluetooth Mesh produktu - sensoru vai gaismekļu, manuālu vadību. PB2/PB4 Bluetooth ir enerģiju radoša ierīce, kurai ir vajadzīga kabelim piesaistīta strāvas apgāde vai akumulators. Taustiņa piespiešana rada enerģiju, kas vajadzīga lai nosūtītu Bluetooth signālu pieslēgtai precei

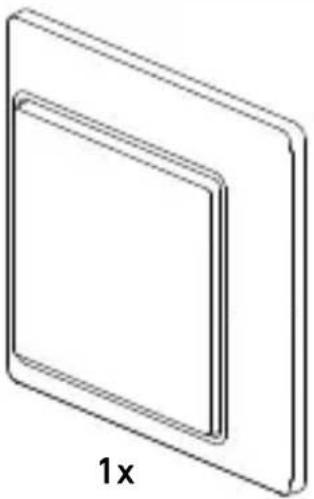

Piegãdes apjoms

3.1 PB2 - BLUETOOTH

Ierīces komplektācija

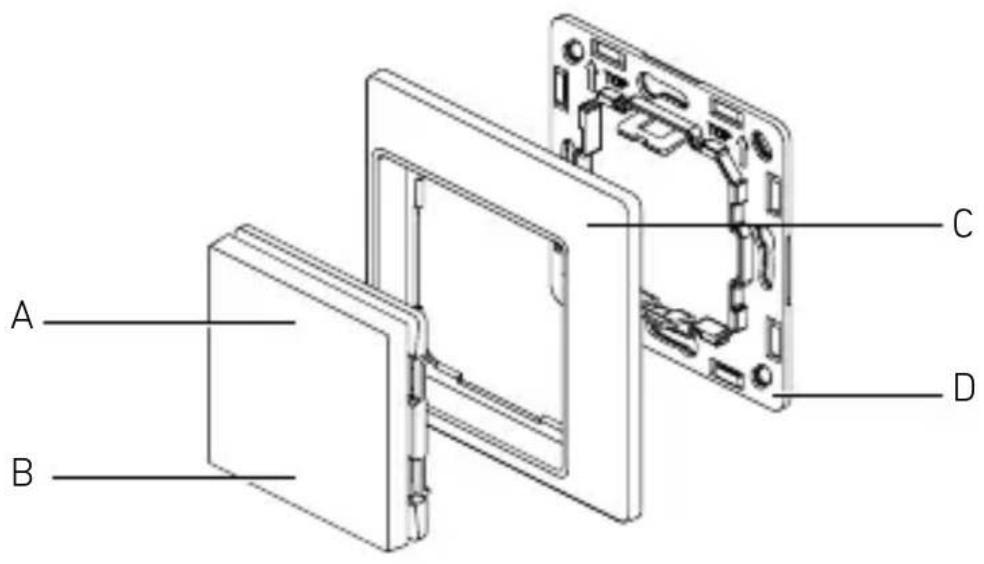

3.3 PB2 - BLUETOOTH

A B C D

A taustiņš 1
B taustiņš 2
C dizaina rāmins
D montāžas rāmis

LV

Ierīces komplektācija

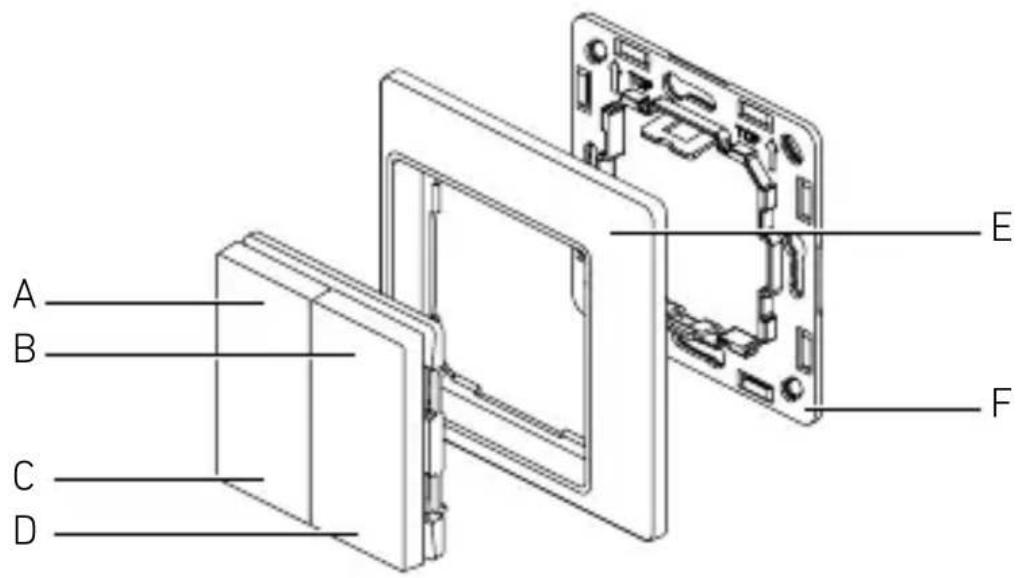

3.4 PB4 - BLUETOOTH

A B C D E F

A taustiņš1
B taustiņš 2
C taustiņš 3
D taustiņš 4
E dizaina rāmins
F montāžas rāmis

LV

4. Elektriskais pieslēgums

4.1 PB4 - BLUETOOTH

Enerğiju radoša ierīce. Ierīcei nav vajadzīga ne kabelim piesaistīta strāvas padeve, ne akumulators.

• Strāvas apgāde – Enerģiju ražojoša (ninētiskais taustiņs)
• Komunikācija - caru Bluetooth radiosignālu

LV

5. Montāža

Risks saistībā ar elektrisko strāvu!

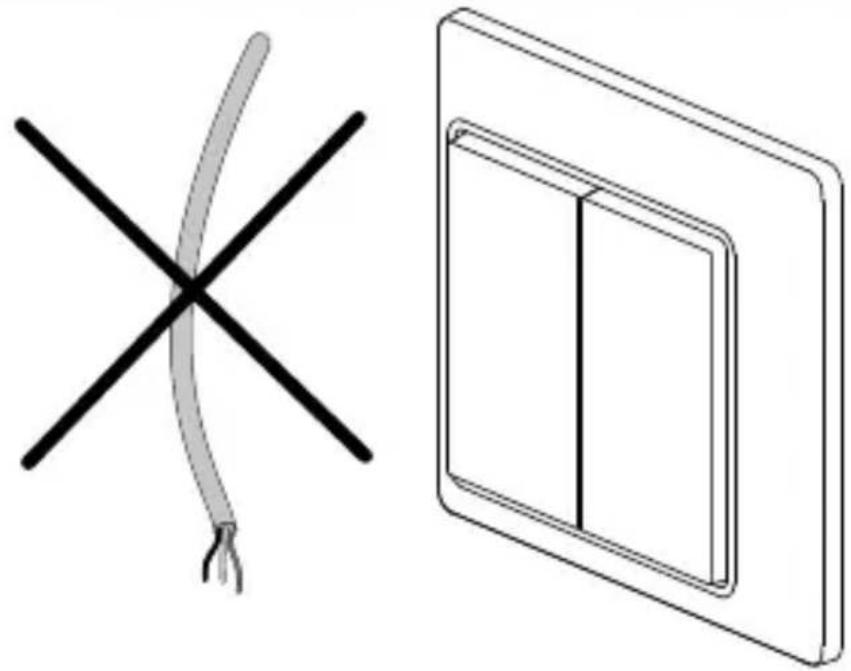

Nav jāpieslēdz kabelis

Sagatavošanās montāžai

- Pārbaudiet visas daļas, vai tiem nav bojājumi.. Bojājumu gadījumā nelietojiet produktu.

- Izvēlieties montāžai piemērotu vietu. - Nemot vērā sniedzamību. - Ne vietās ar eksplozijas risku. - Ne uz viegli uzliemojošām virsmām.

LV

Montāžas soli A:

- Montāža ar skrūvēm

Nokomplektējiet vajadzīgos instrumentus un materiālu:

- Izmantojiet skrūves, lai sastiprinātu montāžas rāmi.

LV

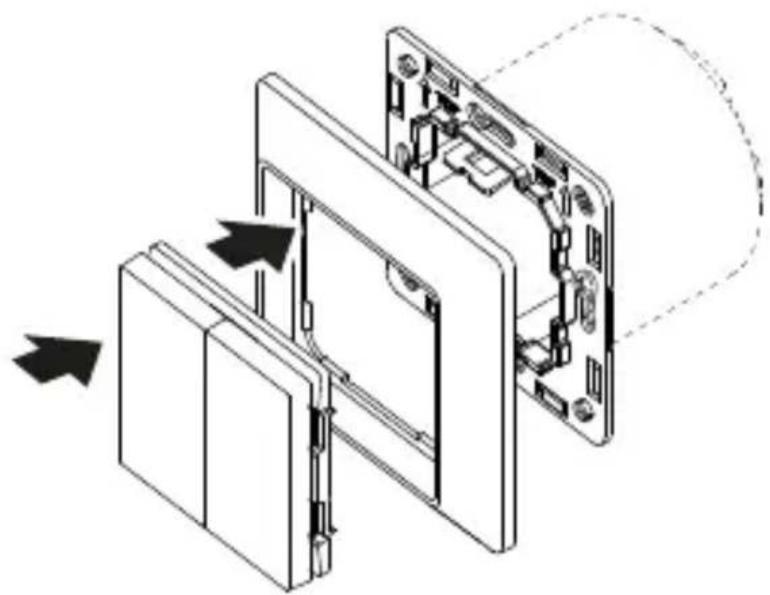

5.3.A

Uzmontējiet dizaina rāmi un taustiņus uz stingrā montāžas rāmja.

Montāžas soli B

- Montāža ar līmlenti

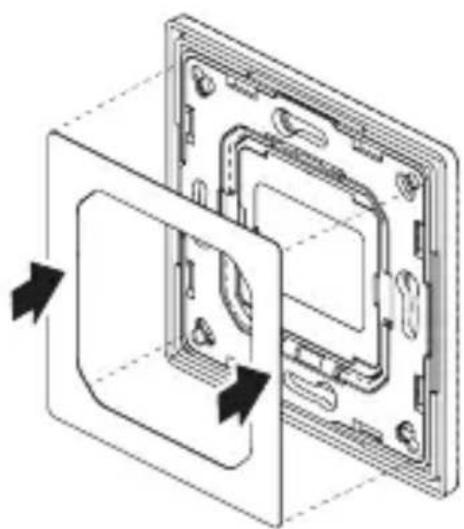

5.2.B

- Noņemiet aizsargplēvi no abpusējās līmlentes un uzlieciet to uz montāžas rāmja.

LV

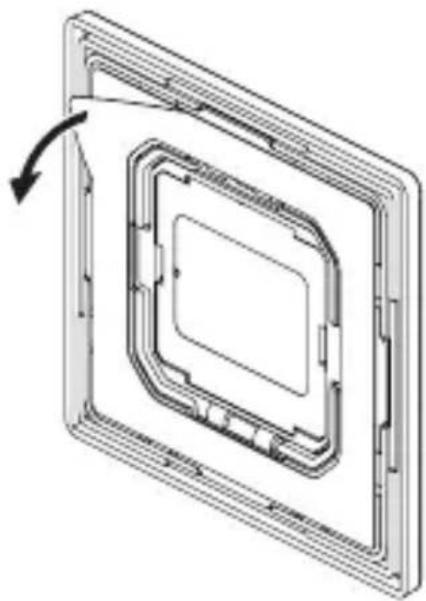

5.3.B

- Nonemiet otru aizsargplēvi no appusējās līmlentes.

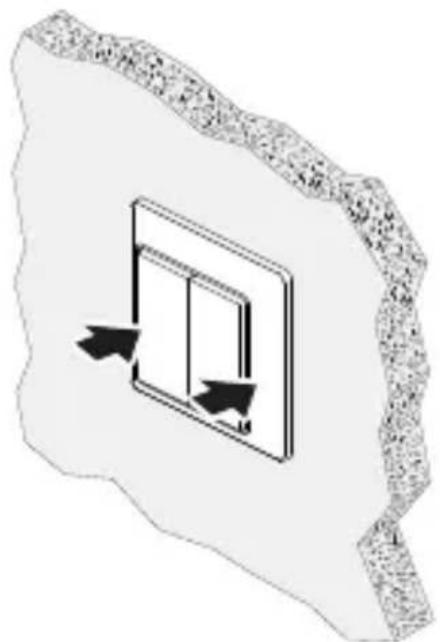

5,4

- Uzlieciet visu preci uz līdzenas virsmas. Īsi piespiediet, lai piestiprinātu līmlenti virsmai.

LV

6. Funkcijas

Funkcijas ir iestatāmas Steinel Connect lietotnē.

Steinel Connect lietotne

Lai konfigurētu taustoņu ar Bluetooth Mesh preci, Jums ir jālejuplādē STEINEL Connect lietotne no Jūsu App Store. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Android

PB2 / PB4 Bluetooth var darbināt ar Bluetooth Mesh precēm (piemēram, sensori, gaismekļi), kas ir savietojams ar Steinel Connect lietotni

– Izvēlieties Steinel Connect lietotnē preci, ar kuru vēlaties savienot PB2/ PB4.
– Pārliecinieties, ka ar PB2/PB4 savienojamā prece tika pievienota kādai grupai Steinel Connect lietotnē.
– Izvēlieties pie Preces iestatījumiem lauku “Piespiežamā taustiņa modulis”.
– Lietotne jūs izvadīs cauri radiotaustiņa sagatavošanas procesam.

Šādas funkcijas ir iestatāmas Smart Connect lietotnē:

– Savienojiet taustinu caur Bluetooth ar citām Steinel Bluetooth Mesh precēm.
– Pievienojiet katram taustinam funkcijas īai un garai piespiešanai.
– Funkcijas ir atkarīgas no pievienotajām precēm, piemēram, IESL., IZSL., padarīt spožāku, aptumšot, scenārijs ar iestatītu aptumšošanas pakāpi...

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama.

Üdens kontakts ar strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

lerīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta PB2-bluetooth un PB4-bluetooth atbilst direktīvai 2014/53/ES.

Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de

10. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija. Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūtīšanas riskiem. Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.

5 GADU RAŽOTĀJA GARANTIJA

LV

11. Tehniskiedati

– Izmēri (P x A × Dz): 80,5 x 80,5 x 15 mm
– Izmēri bez rāmja (P x A x Dz): 55 x 55 x 15 mm
– Strāvas apgāde: pašapgādājošs
- Protokols: Bluetooth
– Raidfrekvence: 2.4 GHz
– Raidfrekvence (brīvais lauks): līdz 30 m
- Aizsardzības veids (IP) IP20
- Apkārtējā temperatūra: -20 °C līdz +50 °C

12. Traucējumu novēršana

Bluetooth taustinu nevar savienot ar preci (piemēram, sensoru/gaismekli)

- Preci nevar pievieot grupai caur lietotni.

- Pievienojiet lietotnē preci grupai.

- Taustiņš neatrodas preces sniedzamības zonā, kurai tas būtu jāpievieno.

- Pienesiet taustinu tuvāk precei, lai nodrošinātu Bluetooth savienojumu.

– Izvēlētā prece neatbalsta Bluetooth taustiņu.

- Izvēlieties citu preci, kas atbalsta Bluetooth taustiņu.

Piespiežot taustinu, nav funkcijas:

- Bluetooth taustiņš nav pievienots nevienai precei.

- Pievienojiet taustinu lietotnē Bluetooth Mesh precei.

– Nospiestajam taustinam nav pievienota funkcija.

- Jau pastāv manuāli pārrakstīts stāvoklis, piemēram, gaisma ir ieslēgta un paliek ieslēgta, ja uz taustiņa tiek nospiests „IESL.“.

- Nospiediet citu taustinų, vai izmainiet pievienotās funkcijas.

– Ilgas piespiešanas funkcija nav pievienota un taustiņš tika piespiests pārāk ilgi.

- Piespiediet taustiņu īsi, lai aktivētu īsas piespiešanas funkciju, vai arī pievienojiet ilgajai taustiņa piespiešanai funkciju.

- Bluetooth taustiņš neatrodas preces sniedzamības zonā, kurai tas ir pievienots.

- Pienesiet taustinu tuvāk precei, lai nodrošinātu Bluetooth savienojumu.
