1. Om dette dokument 173
2. Generelle sikkerhedsanvisninger 173
3. Beskrivelse af enheden 174
4. Elektrisk tilslutning 179
5. Montering 180
6. Funktion 184
7. Vedligeholdelse og pleje 185
8. Bortskaffelse 186
9. Overensstemmelseserklæring 186
10. Producentgaranti 187
11. Tekniske data 188
12. Afhjælpning af fejl 189

1. Om dette dokument

Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Tildæk ikke lampen med isoleringsmateriale!

DK

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
• Følg sikkerhedsanvisningerne.
- Opbevar vejledningen, så der er adgang til den.

• Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.
• Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.
• Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Brug kun originale reservedele.
• Den udvendige, fleksible ledning eller kordel til denne lampe kan ikke udskiftes.
  – Hvis kablet bliver beskadiget, skal lampen destrueres.
• Kabel 60227 IEC52; 2x0,75 mm2.

3. Beskrivelse af enheden

PB2/ PB4 Bluetooth er Bluetooth-knapper, der muliggør manuel radiostyring af Steinel Bluetooth Mesh produkter såsom sensorer eller lamper. PB2/ PB4 Bluetooth er en energigenererende enhed, der ikke kræver en kablet strømforsyning eller et batteri. Tændt Ved at trykke på knappen genereres den energi, der er nødvendig for at sende Bluetooth-signalet til et tilsluttet produkt.

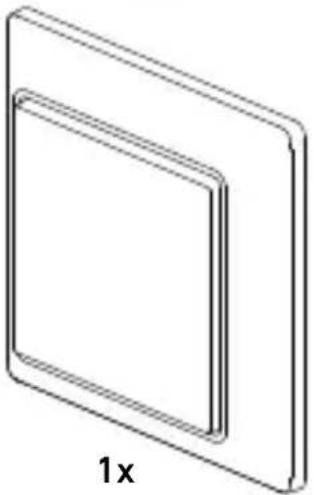

Leveringsomfang

3.1 PB2 - BLUETOOTH

Oversigt over enheder

3.3 PB2 - BLUETOOTH

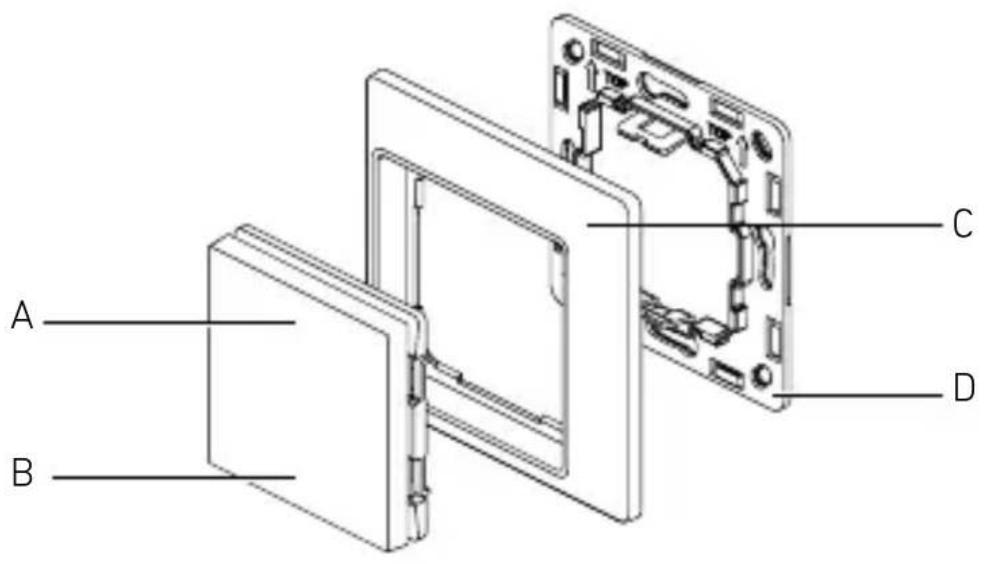

A B C D

A Knap 1

B Knap 2

C Designramme

D Monteringsramme

DK

Oversigt over enheder

3.4 PB4 - BLUETOOTH

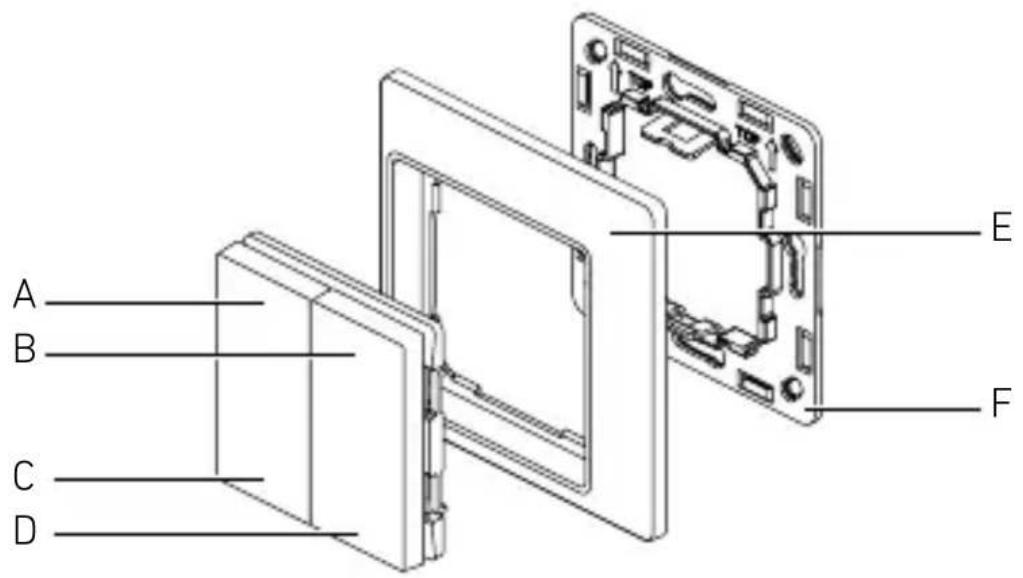

A B C D E F

DK

A Knap 1
B Knap 2
C Knap 3
D Knap 4
E Designramme
F Monteringsramme

4. Elektrisk tilslutning

4.1 PB4 - BLUETOOTH

Energigenererende enhed. Enheden kræver hverken en kablet strømforsyning eller et batteri

• Strømforsyning – energigenererende (kinetisk knap)
• Kommunikation - med radio via Bluetooth

5. Montering

Tilslut ikke nogen kabler

Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.
  • Vælg et egnet monteringssted.

• Tag hensyn til rækkevidden.
  – Ikke i eksplosionsfarlige områder.

• Ikke på let brændbare overflader.

Monteringstrin A:

- Montering med skruer

Find det nødvendige værktøj og materiale frem: - Stjerneskruetrækker

5.1.A

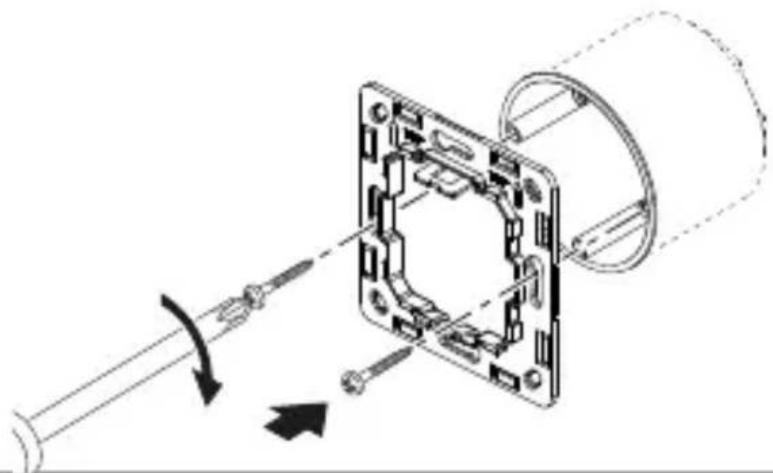

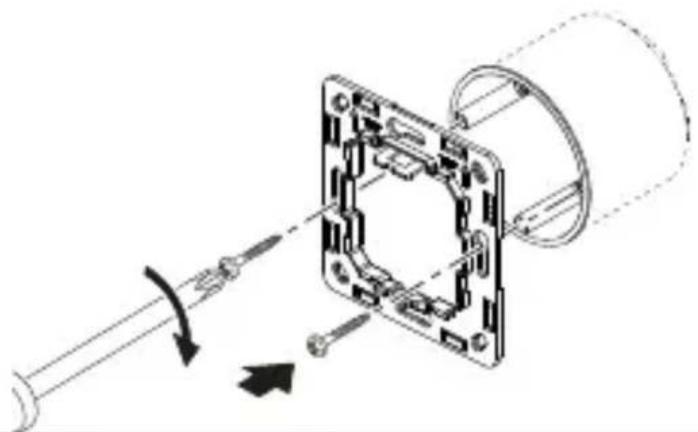

- Brug skruerne til at fastgøre monteringsrammen.

5.3.A

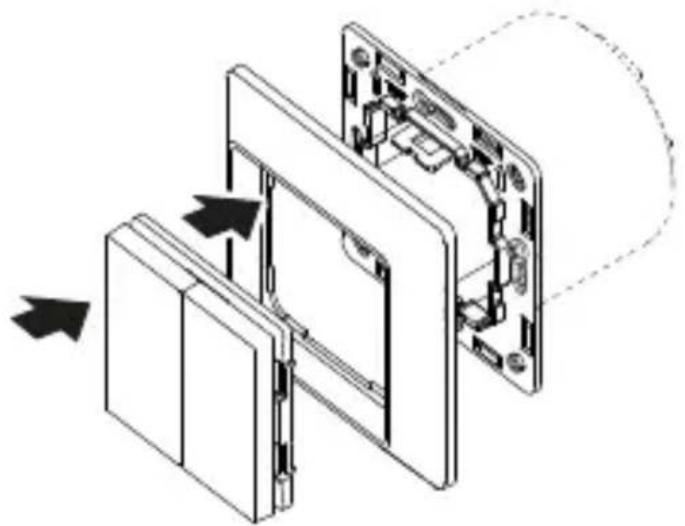

Monter designrammen og knapperne på den faste monteringsramme.

Monteringstrin B:

- Montering med tape

5.2.B

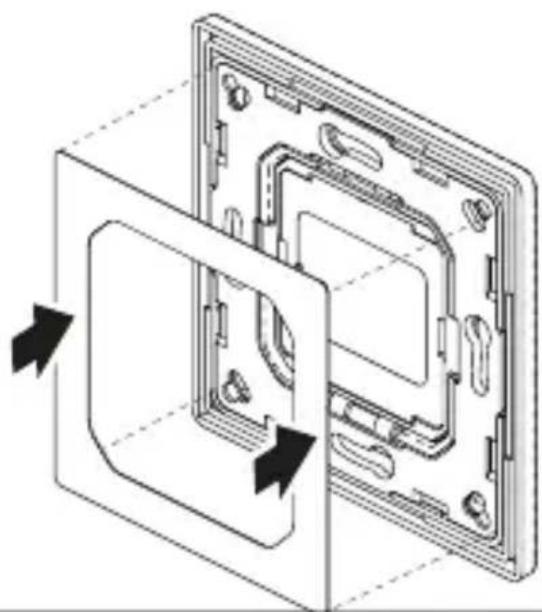

- Fjern folien fra den dobbeltklæbende tape, og sæt den på monteringsrammen.

5.3.B

- Fjern den anden folie fra den dobbeltklæbende tape

5,4

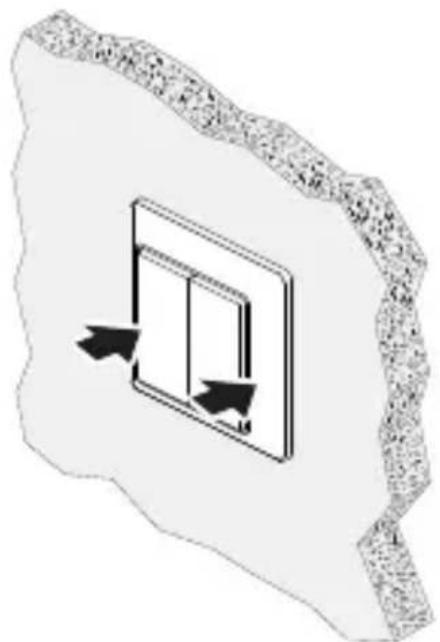

- Læg hele produktet på en plan overflade. Tryk kortvarigt for at sætte tapen fast på overfladen.

6. Funktion

Funktionerne indstilles ved hjælp af Steinel Connect-appen.

Steinel Connect App

For at konfigurere knappen med et Bluetooth Mesh produkt skal du downloade STEINEL Connect-appen fra din app store. Du skal bruge en smartphone eller tablet med Bluetooth.

Android

PB2 / PB4 Bluetooth kan sættes i drift med et Bluetooth Mesh produkt (f.eks. sensorer, lamper), der er kompatibelt med Steinel Connect-appen.

– Vælg i Steinel Connect-appen det produkt, som du vil forbinde PB2/PB4 med.
- Sørg for, at det produkt, der skal tilsluttes PB2/PB4, er blevet føjet til en gruppe i Steinel Connect-appen.
- Vælg feltet "Trykknapmodul" via produktindstillingerne.
- Appen vil nu guide dig gennem klargøringsprocessen for den trådløse knap.

Funktioner, som kan indstilles ved hjælp af Steinel Connect-appen, er:

• Forbind knappen med de andre Steinel Bluetooth Mesh-produkter via Bluetooth.
  – Tildel korte og lange trykfunktioner til hver af knapperne.
• Funktionerne afhænger af det tilsluttede produkt, f.eks. TIL, FRA, dæmpe op, dæmpe ned, scenarie med indstillet dæmpningsniveau ...

Enheden er vedligeholdelsesfri.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør enheden med en let fugtig klud uden rengøringsmiddel.

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdning saffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at det trådløse anlæg af typen PB2-bluetooth og PB4-bluetooth er i overensstemmelse med direktivet

2014/53/EU. Du kan læse

EU-overensstemmelseserklæringens komplette tekst under følgende internetadresse: www.steinel.de

10. Tillverkargaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland. Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet. Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dk Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

11. Tekniske data

• Mål (B x H × D): 80,5 x 80,5 x 15 mm
• Mål uden ramme (B x H x D): 55 x 55 x 15 mm
• Strømforsyning: uafhængig
• Protokol: Bluetooth
• Sendefrekvens: 2.4 GHz
  – Senderækkevidde (frit område): op til 30 m
• Schutzart (IP) IP20
• Umgebungstemperatur: -20 °C bis +50 °C

DK

12. Afhjælpning af fejl

Bluetooth-knappen kan ikke forbindes til et produkt (f.eks. sensor/lampe)

- Produktet er ikke tildelt en gruppe via appen.

- Føj produktet til en gruppe i appen.

- Knappen er ikke inden for rækkevidde af det produkt, som den skal tildeles.

- Bring knappen tættere på produktet for at sikre Bluetooth-forbindelsen.

- Bluetooth-knappen understøttes ikke af det valgte produkt.

• Vælg et andet produkt, som understøtter Bluetooth-knappen.

- Bluetooth-knappen er ikke tildelt et produkt.

- Tildel knappen til et Bluetooth Mesh produkt via appen.

- Der er ikke tildelt nogen funktion til den trykkede knap.

- Tildel en funktion til knappen via appen.

- Manuelt overskrevet tilstand eksisterer allerede, f.eks. er lyset tændt og forbliver tændt, når der trykkes på „TIL“ på knappen.

- Tryk på en anden knap, eller skift de tildelte funktioner.

- Der er ikke tildelt en funktion til langt tryk, og der er trykket for længe på knappen.

- Tryk kort på knappen for at aktivere den korte trykfunktion, eller tildel knappens lange tryk en funktion.

- Bluetooth-knappen er ikke inden for rækkevidde af det produkt, den er tildelt.

- Bring knappen tættere på produktet for at sikre Bluetooth-forbindelsen.
