MANUAL DE UTILIZADOR PB2-BLUETOOTH STEINEL

1. Sobre este documento 132
2. Instruções de segurança gerais 133
3. Descrição do aparelho 133
4. Ligação elétrica 138
5. Montagem 139
6. Funcionamento 143
7. Manutenção e conservação 144
8. Reciclagem 145
9. Declaração de conformidade 145
10. Garantia do fabricante 146
11. Dados técnicos 148
12. Eliminação de avarias 149

1. Sobre este documento

Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.

Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Não cobrir a armadura com material de isolamento!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

• Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.
• Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.
• É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Utilize somente peças de reposição originais.
• O cabo ou a corda exterior e flexível desta armadura não podem ser substituídos.
• Se o cabo for danificado, a armadura terá de ser destruída.
• Cabo 60227 IEC52; 2x0,75 mm2.

3. Descrição do aparelho

Os PB2/ PB4 Bluetooth são botões Bluetooth que permitem controlar manualmente, via radiofrequência, produtos Bluetooth Mesh da Steinel, tais como detetores ou armaduras. O PB2/PB4 Bluetooth é um dispositivo que gera energia, o que significa que não necessita de alimentação de corrente por cabo ou bateria. Lig Ao premir o botão, é gerada a energia necessária para enviar o sinal Bluetooth para um produto conectado.

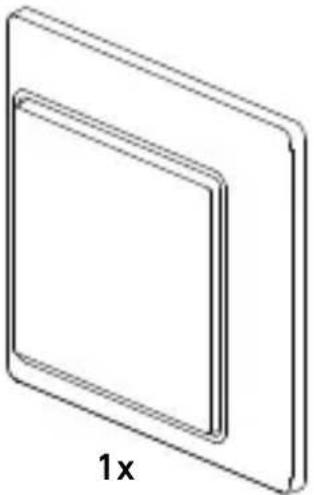

Itens fornecidos

3.1 PB2 - BLUETOOTH

• 1 fita aderente
• 2 parafusos
• 1 guia rápido (A)
• ficha de dados de segurança (B)

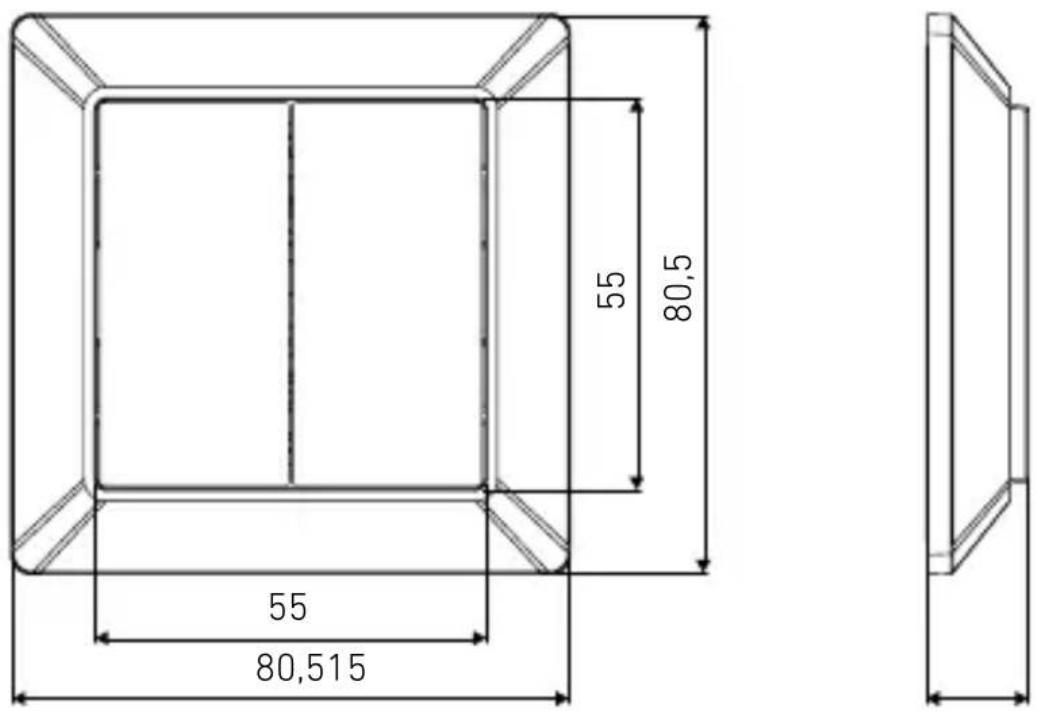

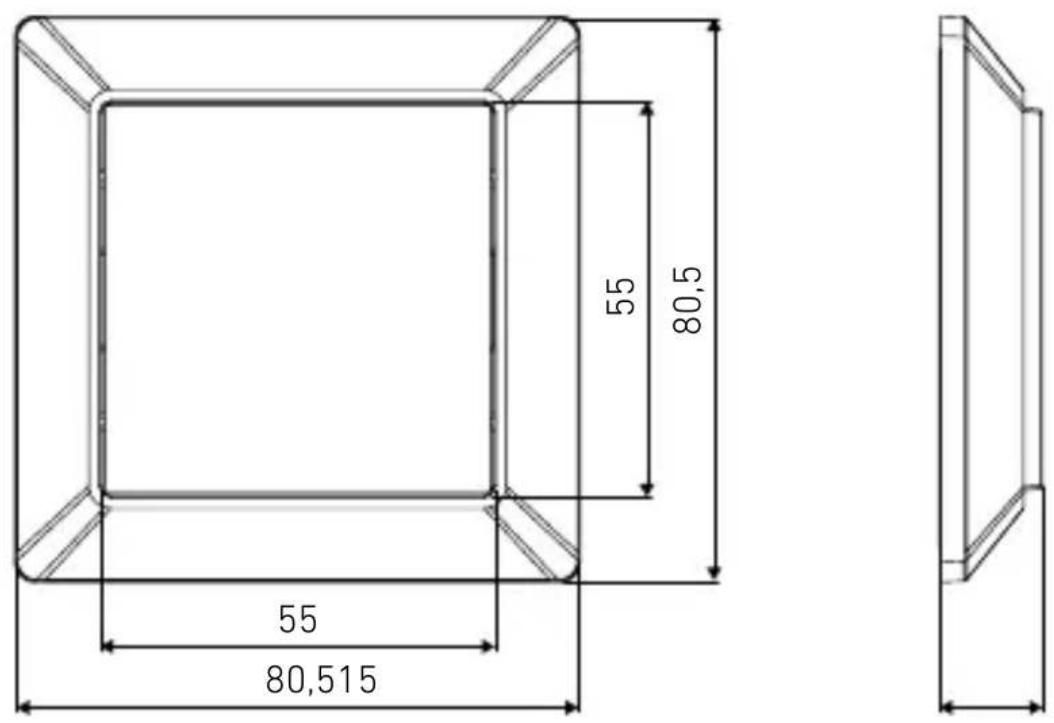

Dimensões do produto

3.2 PB2 - BLUETOOTH

PB4 - BLUET00TH

PT

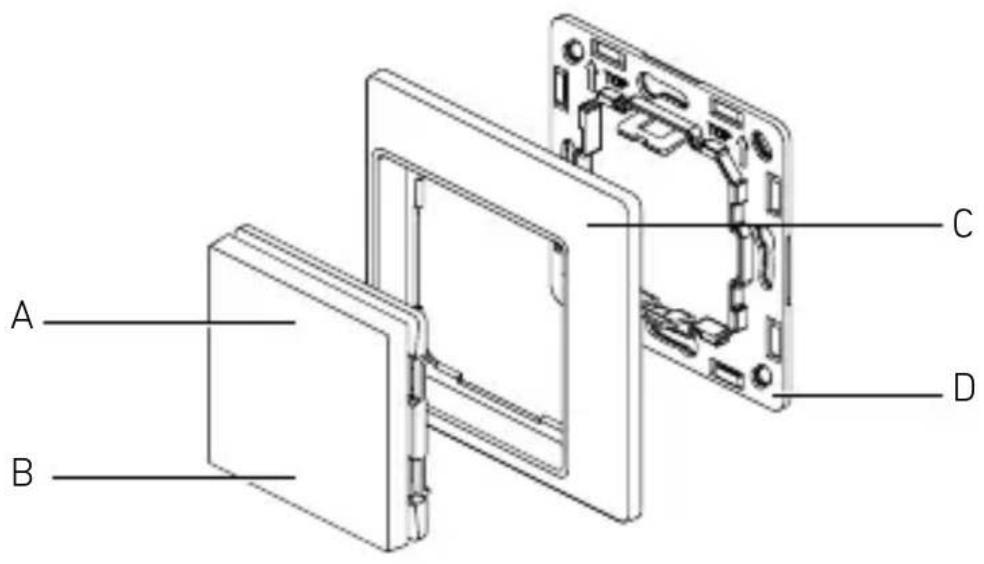

Vista geral do aparelho

3.3 PB2 - BLUETOOTH

A B C D

A Botão 1
B Botão 2
C Moldura de design
D Quadro de montagem

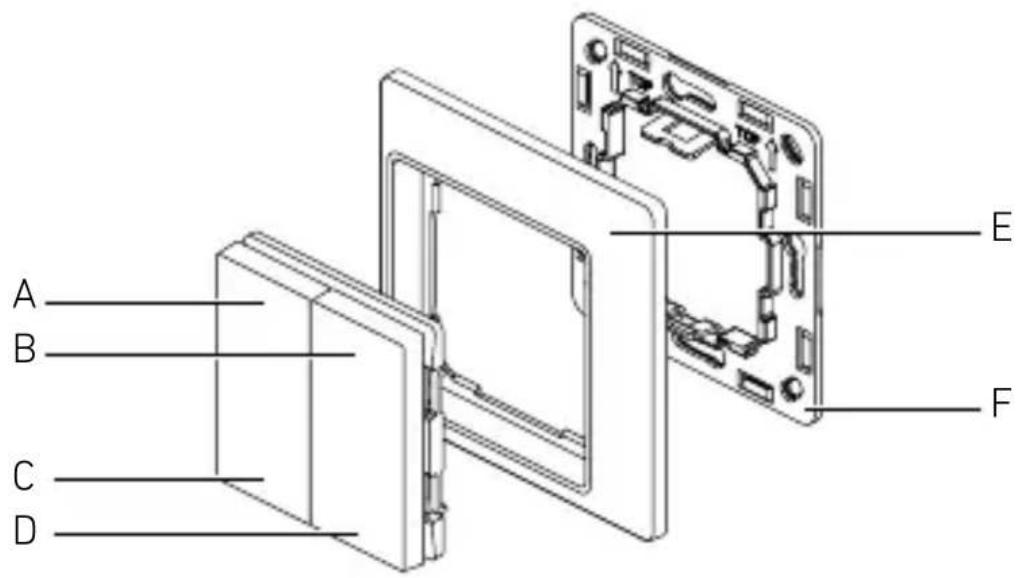

Vista geral do aparelho

3.4 PB4 - BLUETOOTH

A B C D E F

PT

A Botão 1
B Botão 2
C Botão 3
D Botão 4
E Moldura de design
F Quadro de montagem

4. Ligação elétrica

4.1 PB4 - BLUETOOTH

Dispositivo gerador de energia. O dispositivo não requer uma alimentação de corrente por cabo nem por bateria.

• Alimentação de corrente – gerador de energia (botão cinético)
• Comunicação - por radiofrequência via Bluetooth

5. Montagem

¡PelPerigo de eletrocussão!

Não requer ligação de cabos

Preparação da montagem

• Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.

• Procure um local de montagem adequado.

• Tenha o alcance em conta.
  – Não em áreas potencialmente explosivas.

• Não em cima de superfícies facilmente inflamáveis.

Passos para montagem A:

- Montagem com parafusos

Prepare as ferramentas e o material necessários:

- Chave de parafusos Phillips

PT

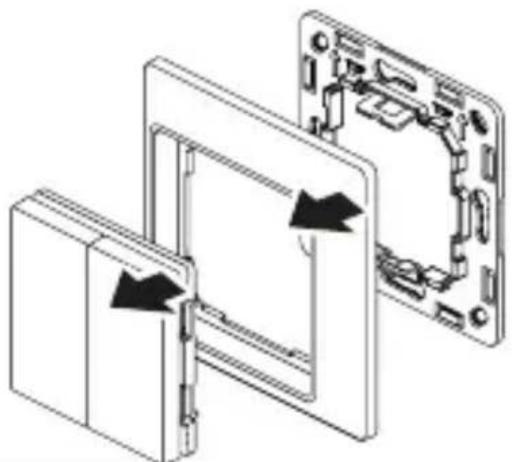

5.1.A

- Desmonte o produto.

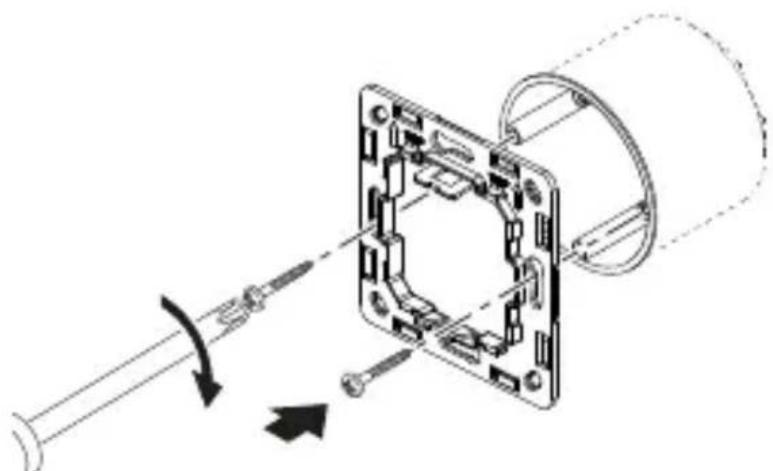

5.2.A

- Use os parafusos para fixar o quadro de montagem.

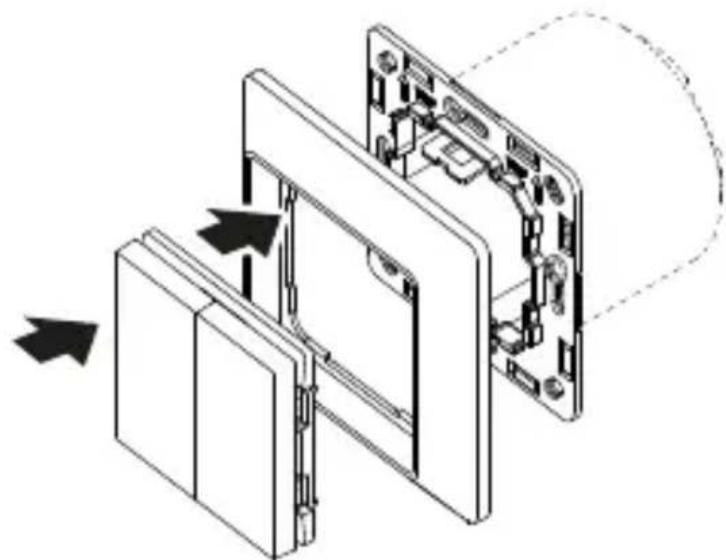

5.3.A

Monte a moldura de design e os botões no quadro de montagem fixo.

Passos para montagem B:

- Montagem com fita aderente

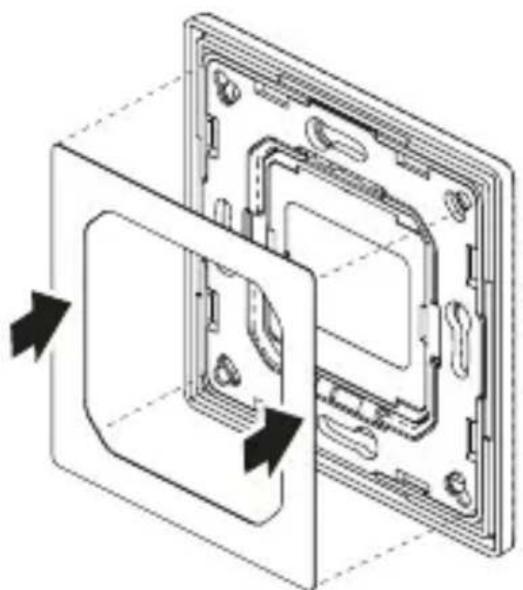

5.2.B

- Retire a película protetora da fita biadesiva e coloque-a em cima do quadro de montagem.

5.3.B

- Coloque todo o produto numa superfície plana. Pressione brevemente para prender a fita aderente na superfície.

6. Funcionamento

O ajuste das funções é efetuado através da Steinel Connect App.

Steinel Connect App

Para configurar o botão com um produto Bluetooth Mesh, terá de descarregar a aplicação STEINEL Connect da sua App Store. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android

O PB2 / PB4 Bluetooth pode ser usado com um produto Bluetooth Mesh (por ex., detetores, armaduras) que seja compatível com a aplicação Steinel Connect

• Selezione na aplicação Steinel Connect o produto que pretende conectar com o PB2/ PB4.
• Assegure-se de que o produto que pretende conectar ao PB2/PB4 foi adicionado a um grupo na aplicação Steinel Connect.
• Seleccione o campo “Módulo de botão de pressão” das definições do produto.
• A partir daí, a aplicação irá guiá-lo pelo processo de disponibilização para o botão radioelétrico.

Funções configuráveis com a Steinel Connect App:

• Conecte o botão via Bluetooth a outros produtos Bluetooth Mesh da Steinel.
• Atribua a cada botão as funções que pretende para a pressão breve ou a pressão prolongada.
• As funções dependem do produto conectado, por ex., LIGAR, DESLIGAR, aumentar intensidade, reduzir intensidade, cenário com nível de intensidade predefinida...

7. Manutenção e conservação

O aparelho não requer qualquer tipo de manutenção.
O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Declaração de conformidade

Pela presente, a STEINEL GmbH declara que o sistema radioelétrico PB2-bluetooth e PB4-bluetooth cumprem os requisitos da Diretiva do Conselho 2014/53/UE.

O texto completo da Declaração de Conformidade UE encontra-se na internet, no seguinte endereço: www.stinel.de

10. Declaração de conformidade

Garantia do fabricante STEINEL GmbH,

Dieselstraße 80-84,

DE-33442 Herzebrock-Clarholz, Alemanha.

Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós concedemos-lhe 5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Garantimos-lhe que o produto não apresenta quaisquer defeitos de material, fabrico e construção. Garantimos as perfeitas condições de funciona-mento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.

Reclamação:

se pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acom-panhado pelo original da fatura de compra, que deverá conter obrigatoriamente a data da compra e a designação inequívoca do produto, ao seu revendedor ou diretamente a nós: F. Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar.

A F. Fonseca, S.A. não assumirá qualquer responsabilidade pelos ustos e riscos de

transporte na devolução de um produto. Para obter informações sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia, visite o nosso site em www.ffonseca.com

Se necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, contacte-nos através da nossa linha de assistência: [phone].

PT

11. Dados técnicos

• Dimensões (l x a × p): 80,5 x 80,5 x 15 mm
• Dimensões sem moldura (l x a x p):

55 x 55 x 15 mm

• Alimentação elétrica: autogeração
• Protocolo:
• Frequência de emissão: 2.4 GHz
• Alcance do emissor (campo livre): até 30 m
• Grau de proteção (IP): IP20
• Temperatura ambiente: -20 °C a +50 °C

12. Eliminação de avarias

Não é possível conectar o botão Bluetooth a um produto (por ex., detetor/armadura)

- O produto não foi atribuído a um grupo através da aplicação.

- Adicione o produto na aplicação a um grupo.

- O botão está fora do alcance do produto ao qual deve ser atribuído.

- Aproxime o botão do produto para assegurar a ligação via Bluetooth.

- O botão Bluetooth não é suportado pelo produto selecionado.

- Seleccione outro produto que suporte o botão Bluetooth.

Nada acontece ao premir o botão:

- O botão Bluetooth não está atribuído a nenhum produto.

- Use a aplicação para atribuir o botão a um produto Bluetooth Mesh.

- O botão premido não tem qualquer função atribuída.

- Use a aplicação para atribuir uma função ao botão.

- Estado substituído manualmente já existe, por ex., a luz está acesa e continua acesa quando se prime „LIGA“ no botão

- Prima outro botão ou altere a função atribuída ao botão.

- Não está atribuída nenhuma função de pressão prolongada e o botão foi premido demasiado tempo.

- Prima o botão brevemente para ativar a função de pressão breve ou atribua uma função para a pressão prolongada do botão.

- O botão Bluetooth está fora do alcance do produto ao qual está atribuído.

- Aproxime o botão do produto para assegurar a ligação via Bluetooth.
