1. Apie ši dokumentą

Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie elektros pavojų!

Neuždenkite šviestuvo izoliacine medžiaga!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilaikymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

LT

– Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.
– Darbus, susijusius su tinklo įtampa, gali atlikti tik kvalifikuoti darbuotojai.
– Būtina laikytis šalyje galiojančių įrengimo instrukcijų ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Naudokite tik originalias atsargines dalis.
– Išorinio, lankstaus šio šviestuvo kabelio arba laido pakeisti negalima.
– Pažeidus kabelj, šviestuvas turi būti išardytas.
- Kabelis 60227 IEC52; 2x0,75 mm2.

3. Prietaiso aprašymas

PB2/PB4 „Bluetooth“ yra „Bluetooth“ mygtukai, kuriais galima rankiniu radijo ryšio būdu valdyti „Steinel Bluetooth Mesh“ gaminius, pavyzdžiui, sensorius ar šviestuvus. PB2/PB4 „Bluetooth“ yra energiją generuojantis jrenginys, kuriam nereikia laidinio maitinimo šaltinio ar akumuliatoriaus. Paspaudus mygtuką sukuriama energija, reikalinga „Bluetooth“ signalui perduoti į prijungtą jrenginį. Gaminio siuntimas.

Tiekiamas komplektas

3.1 PB2 - BLUETOOTH

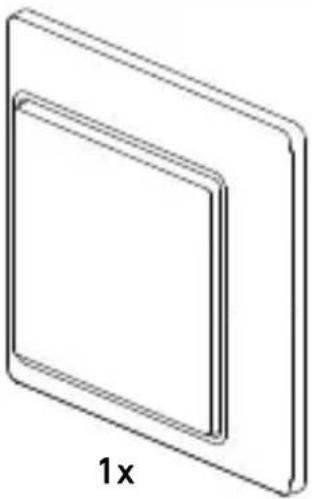

• 1 lipni juosta
• 2 varžtai
• 1 greitojo paleidimo vadovas (A)
• 1 saugos duomenų lapas (B)

LT

Gaminio matmenys

3.2 PB2 - BLUETOOTH

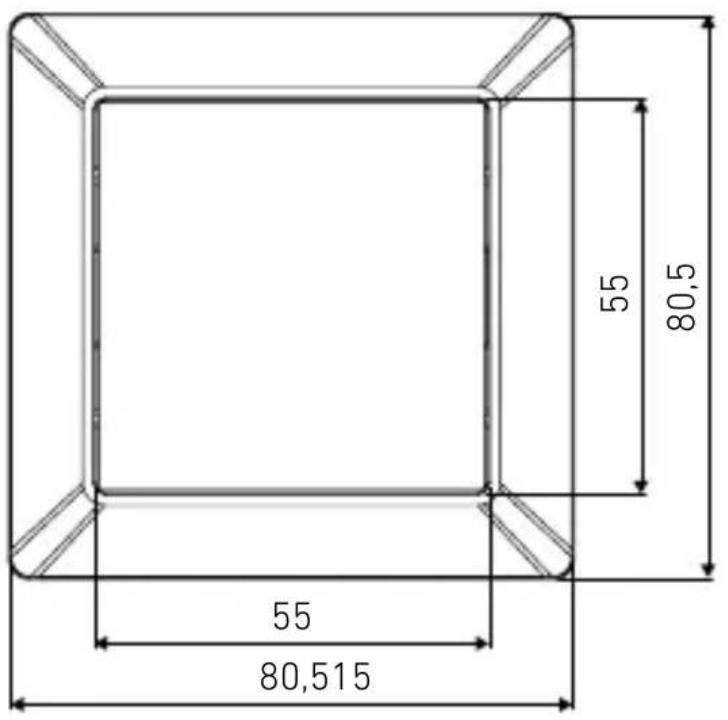

55 80,5 55 80,515

Energiją generuojantis prietaisas. Prietaisui nereikia nei laidinio maitinimo šaltinio nei akumuliatoriaus.

• Maitinimo šaltinis – energiją generuojantis (kinetinis mygtukas)
• Ryšys – belaidis per „Bluetooth“

LT

5. Montavimas

Elektros srovė kelia pavojų!

Neprijunkite jokių kabelių.

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Esant pažeidimams gaminio nenaudokite.
• Pasirinkite montavimo vietą.
• Atsižvelkite j jautrumo zonos ilgj.
  – Ne potencialiai sprogioje zonoje.
  – Ne ant lengvai užsidegančių paviršių.

LT

Surinkimo etapai A:

– Tvirtinimas varžtais

Surinkite reikiamus jrankius ir medžiagas:

- Kryžminis atsuktuvas

5.1.A

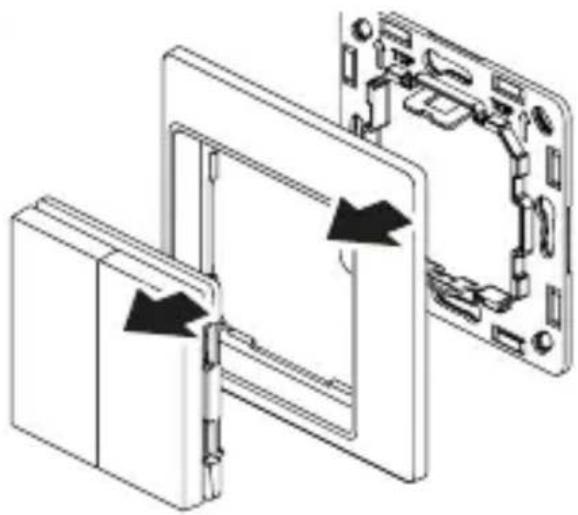

- Išmontuokite gaminj.

5.2.A

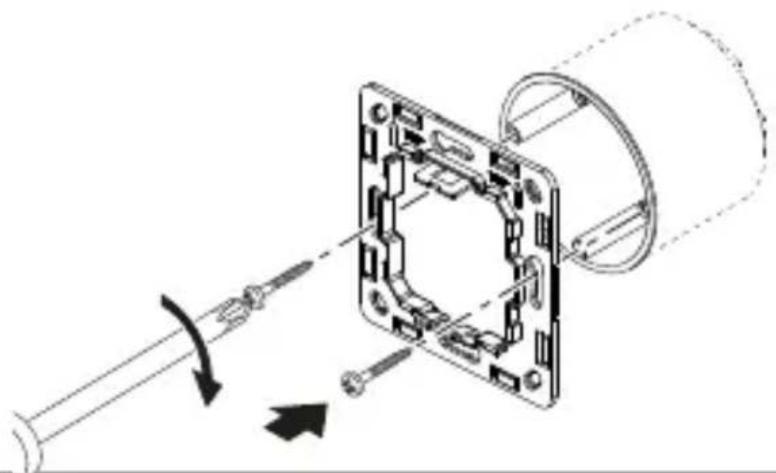

• Montavimo rémelj pritvirtinkite varžtais.

LT

5.3.A

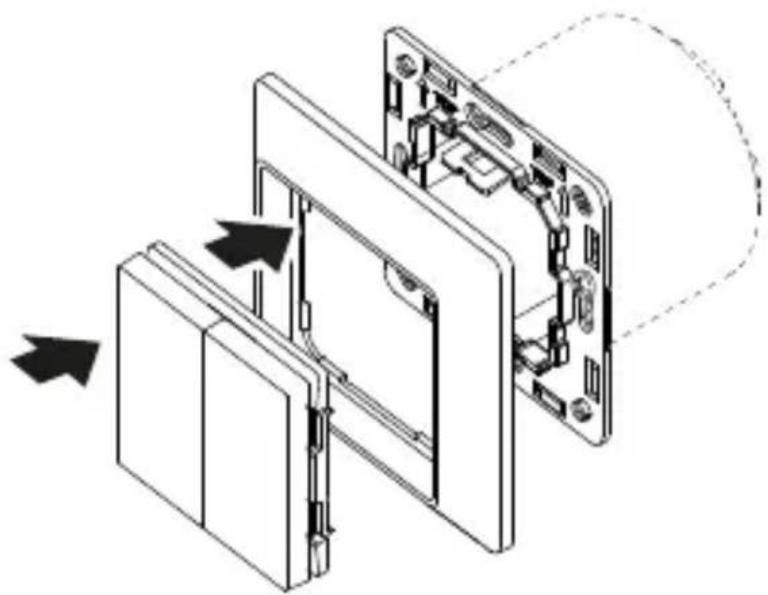

Sumontuokite rémelj ir mygtukus ant fiksuoto montavimo rémelio.

Surinkimo etapai B:

– Tvirtinimas lipnia juosta

5.2.B

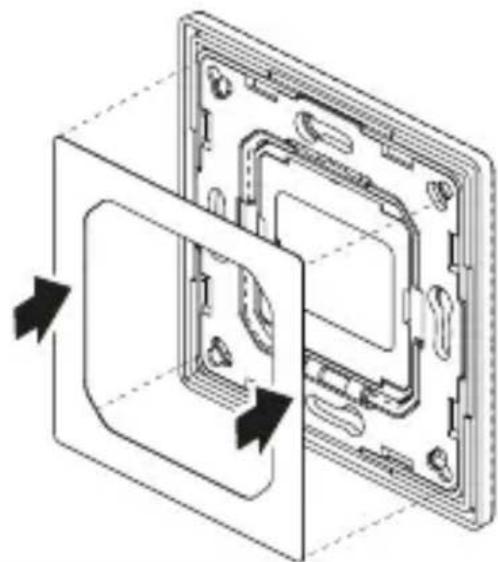

- Nuimkite apsauginę plèvelę nuo dvipusės lipnios juostos ir uždėkite ją ant montavimo rėmo.

LT

5.3.B

- Nuimkite antraja apsauginę plèvelę nuo dvipusès lipnios juostos.

5,4

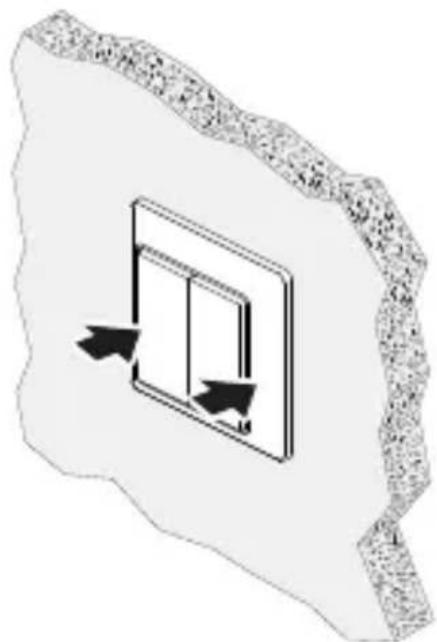

- Padėkite visą gaminį ant lygaus paviršiaus. Trumpai paspauskite, kad lipni juosta priliptų prie paviršiaus.

LT

6. Veikimas

Funkcijos nustatomos naudojantis nuotolinio valdymo programėlė „Steinel Connect App“.

Norėdami sukonfigūruoti mygtuką su „Bluetooth Mesh“ gaminiu, turite atsisiųsti „STEINEL Connect“ programėlę iš savo programėlių parduotuvės. Reikalingas išmanusis telefonas arba planšetė su „Bluetooth“ funkcija.

Android

• Programėlėje „Steinel Connect“ pasirinkite gamini, prie kurio norite prijungti PB2/PB4.
  – Įsitikinkite, kad gaminys, kuris bus prijungtas prie PB2/PB4, yra įtrauktas į „Steinel Connect“ programos grupę.
  – Produkto nustatymuose pasirinkite lauką „Mygtuko modulis“.
  – Dabar programa jums padės atlikti belaidžio mygtuko paruošimo procesą.

Funkcijos, nustatomos naudojantis programèle „Steinel Connect App“:

– Prijunkite mygtuką prie kitų „Steinel Bluetooth Mesh“ gaminių per „Bluetooth“.
– Kiekvienam mygtukui priskirkite trumpojo ir ilgojo paspaudimo funkcijas.
– Funkcijos priklauso nuo prijungto gaminio, pvz., IJUNGTI, IŠJUNGTI, ryškumo didinimas, mažinimas, scenarijus su nustatytu mažinimo lygiu...

7. Priežiūra ir techninė priežiūra

Prietaisui techninė priežiūra nereikalinga.

Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

- Prietaisą valykite tik sausos būklės.

Turtinių nuostolių pavojus!

Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

- Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

8. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

9. Atitikties deklaracija

„STEINEL GmbH“ pareiškia, kad radijo ryšio įtaisai PB2-bluetooth ir PB4-bluetooth atitinka Direktyvą 2014/53/ES.

Visa ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de

LT

10. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vokietija.

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5

metų garantiją užtikrindami

puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.

Galiojimas:

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grążinant Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030.

11. Techniniaiduomenys

- Matmenys (P x A × S): 80,5 x 80,5 x 15 mm

- Matmenys be rémelio (P x A x S):

55 x 55 x 15 mm

– Maitinimas: savarankiškas

- Protokolas: „Bluetooth“

- Perdavimo dažnis: 2.4 GHz

– Siųstuvo veikimo nuotolis (laisvasis laukas):

iki 30 m

- Apsaugos tipas (IP) IP20

- Aplinkos temperatūra nuo: -20 °C iki +50 °C

12. Trikčių šalinimas

„Bluetooth“ mygtuko negalima prijungti prie gaminio (pvz., jutiklio/šviesos)

- Prekė nėra priskirta grupei per programėlę.

- Pridėkite prekę prie grupės programėlėje.

- Mygtukas nėra gaminio, kuriam jis turi būti priskirtas, veikimo zonoje.

- Priartinkite mygtuką prie gaminio, kad užtikrintumėte „Bluetooth“ ryšj.

– Pasirinktas gaminys nepalaiko „Bluetooth“ mygtuko.

- Pasirinkite kitą gamini, kuris palaiko „Bluetooth“ mygtuką.

Paspaudus mygtuką funkcija neveikia:

– „Bluetooth“ mygtukas nepriskirtas gaminiui.

- Priskirkite mygtuką „Bluetooth Mesh“ produktui naudodami programėlę.

– Paspaustam mygtukui nepriskirta jokia funkcija.

- Priskirkite funkciją mygtukui per programėlę.

– Rankiniu būdu perrašyta būsena jau egzistuoja, pvz., šviesa šviečia ir lieka jjungta, kai paspaudžiamas mygtukas „lJ“.

- Paspauskite kitą mygtuką arba pakeiskite priskirtas funkcijas.

– Ilgo paspaudimo funkcija nepriskirta ir mygtukas buvo paspaustas per ilgai.

- Trumpai paspauskite mygtuką, kad jjungtumėte trumpojo paspaudimo funkciją, arba priskirkite funkciją ilgajam mygtuko paspaudimui.

– „Bluetooth“ mygtukas néra gaminio, kuriam jis priskirtas, veikimo zonoje.

- Priartinkite mygtuką prie gaminio, kad užtikrintumėte „Bluetooth“ ryšį.
