PB2-BLUETOOTH - Elektrisk bryter STEINEL - Gratis bruksanvisning og manual

BRUKSANVISNING PB2-BLUETOOTH STEINEL

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig

genvinding.

1. Om dette dokumentet 211
2. Generelle sikkerhetsinstrukser 211
3. Beskrivelse av enheten 212
4. Elektrisk tilkobling 217
5. Montering 218
6. Funksjon 222
7. Vedlikehold og stell 223
8. Avfallsbehandling 224
9. Samsvarserklæring 224
10. Produsentgaranti 225
11. Tekniske spesifikasjoner 226
12. Utbedring av feil 227

Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse. Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Ikke tildekk lampen med isolasjonsmateriale!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.
  – Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.

• Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Bruk kun originale reservedeler.
• Den utvendige, fleksible lampeledningen eller -snoren kan ikke skiftes ut.
  – Dersom ledningen skades, må lampen ødelegges.
• Ledning 60227 IEC52; 2 x 0,75 mm2.

3. Beskrivelse av enheten

PB2/ PB4 Bluetooth er Bluetooth-knapper som muliggjør manuell trådløs styring av Steinel BluetoothMesh-produkter som sensorer eller lamper. PB2/PB4 Bluetooth er en energiproduserende enhet som ikke trenger kablet strømforsyning eller batteri. Et trykk på knappen genererer energi for å sende Bluetooth-signalet til et tilkoblet produkt.

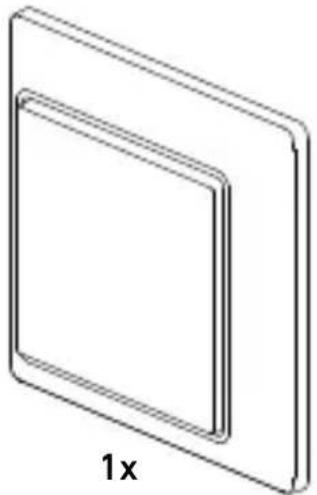

Leveringsomfang

3.1 PB2 - BLUETOOTH

Oversikt over apparatet

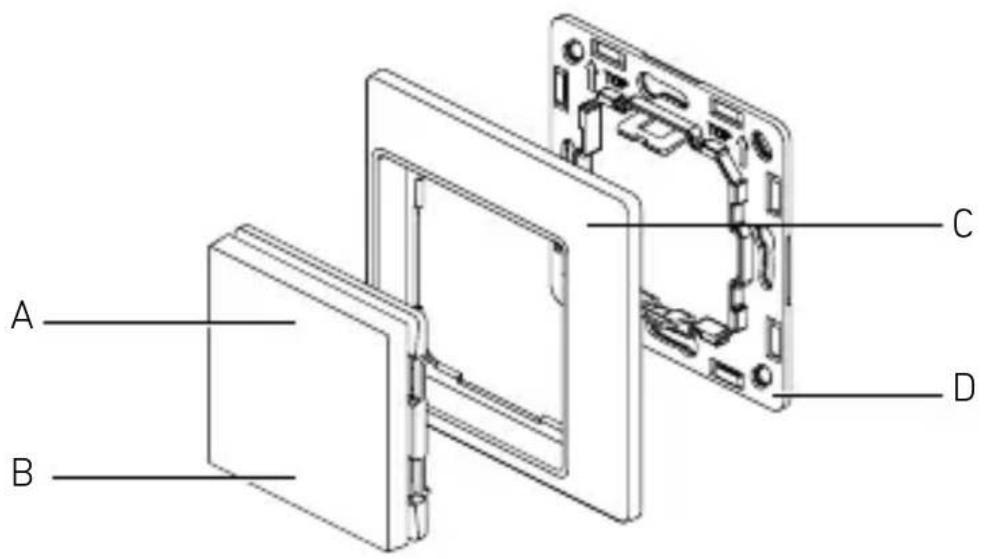

3.3 PB2 - BLUETOOTH

A B C D

A Knapp 1
B Knapp 2
C Designramme
D Monteringsramme

Oversikt over apparatet

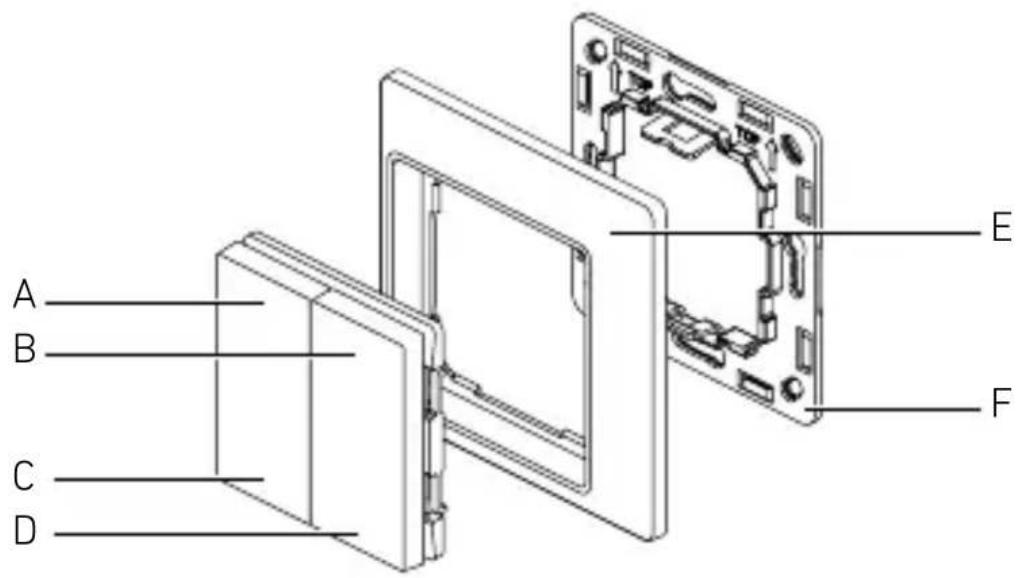

3.4 PB4 - BLUETOOTH

A B C D E F

NO

A Knapp 1
B Knapp 2
C Knapp 3
D Knapp 4
E Designramme
F Monteringsramme

4. Elektrisk tilkobling

4.1 PB4 - BLUET00TH

Energiproduserende enhet. Enheten trenger hverken kablet strømforsyningeller batteri.

• Strømforsyning – energiproduserende (kinetisk knapp)
• Kommunikasjon – trådløst via Bluetooth

5. Montering

Elektrisk strøm kan utgjøre fare!

Ingen kabler tilkoblet

Forberede montering

Finn fram nødvendig verktøy og materiale – stjerneskrutrekker

5.1.A

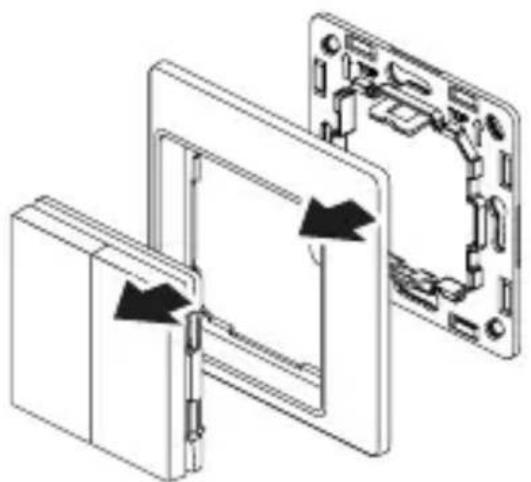

- Bruk skruene til å feste monteringsrammen.

5.3.A

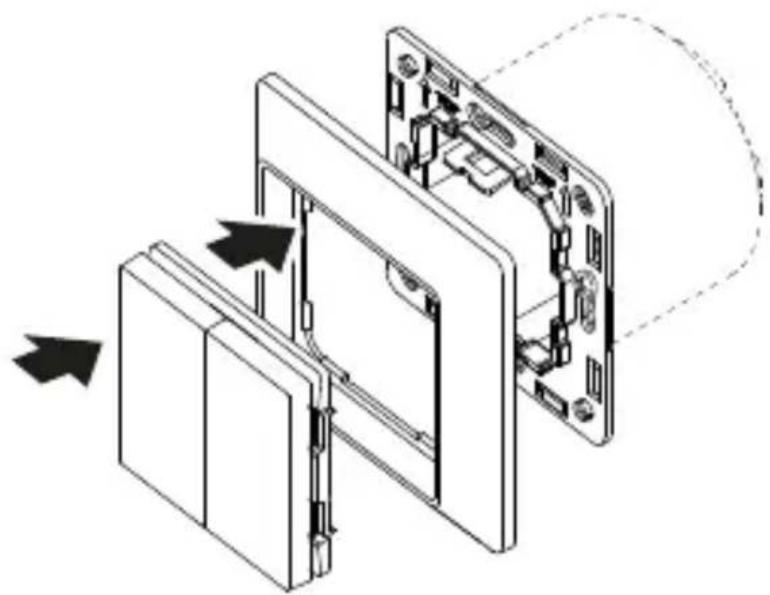

– Montering med limbånd

5.2.B

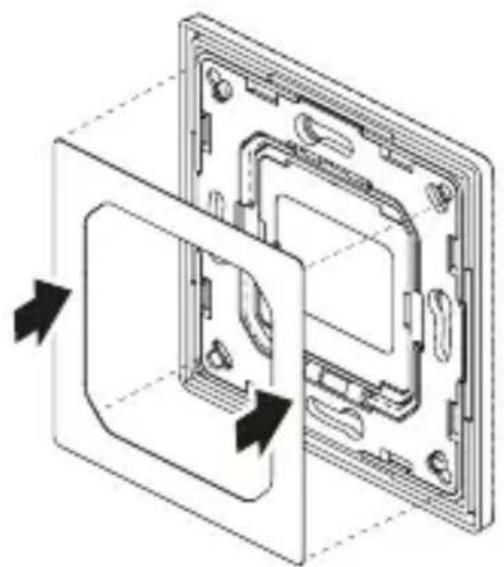

- Trekk beskyttelsesfolien av det dobbeltsidige limbåndet og legg limbåndet på monteringsrammen.

5.3.B

- Legg hele produktet på en jevn overflate. Trykk kort for å feste limbåndet på overflaten.

6. Funksjon

Funksjonene stilles inn via Steinel Connect-appen.

Steinel Connect App

For å konfigurere knappen med et Bluetooth Meshprodukt må du laste ned STEINEL Connect-appen fra appbutikken din. Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett.

Android

• I Steinel Connect-appen velger du det produktet du vil koble til PB2/ PB4.
• Forviss deg om at produktet som skal kobles til PB2/PB4, er lagt til en gruppe i Steinel Connectappen.
• Velg feltet «Trykknappmodul» i produktinnstillingene.
  – Nå vil appen veilede deg gjennom klargjøringsprosessen for den trådløse knappen.

Funksjoner som kan stilles inn via Steinel Connectappen:

• Koble knappen til de andre Steinel Bluetooth Mesh-produktene via Bluetooth.
  – Tilordne hver av knappene funksjoner for korte og lange trykk.
• Funksjonene er avhengig av de tilkoblede produktene, f.eks. PÅ, AV, dimme opp, dimme ned, scenario med innstilt dimmenivå ...

7. Vedlikehold og stell

Enheten er vedlikeholdsfri.

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres när den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjøringsmiddel.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

9. Samsvarserklæring

Herved erklærer STEINEL GmbH at det trådløse anlegget av type PB2-bluetooth og RPB4-bluetooth oppfyller kravene i direktiv 2014/53/EU.

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland. Som kjøper har du eventuelt lovfestede mangeleller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no Ta gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone].

5ÅRS PRODUSENT GARANTI

11. Tekniske spesifikasjoner

• Mål (b x h × d): 80,5 x 80,5 x 15 mm
• Mål uten ramme (b x h x d): 55 x 55 x 15 mm
  – Strømforsyning: selvforsynt
• Protokoll: Bluetooth
• Sendefrekvens: 2.4 GHz
  – Senderekkevidde (åpent felt): opptil 30 m
• Kapslingsgrad (IP) IP20
• Omgivelsestemperatur: -20 °C till +50 °C

Bluetooth-knappen lar seg ikke koble til et produkt (f.eks. sensor/lampe)

- Bring knappen nærmere produktet for å sikre Bluetooth-tilkobling.

- Velg et annet produkt som støtter Bluetooth-knappen.

Ingen funksjon ved trykk på knappen:

- Manuelt overskrevet tilstand finnes allerede, f.eks. lyset er på og forblir på når «PÅ» trykkes på knappen.

- Trykk på en annen knapp eller endre de tilordnede funksjonene.

- Det er ikke tilordnet en funksjon for langt trykk, og det ble trykket for lenge på knappen.

- Trykk kort på knappen for å bekrefte korttrykk-funksjonen, eller tilordne knappen en funksjon for langt trykk.

- Bring knappen nærmere produktet for å sikre Bluetooth-tilkobling.
