РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PB2-BLUETOOTH STEINEL

1. За този документ 469
2. Общи указания за безопасност 469
3. Описание на уреда 470
4. Електрическо свързване 475
5. Монтаж 476
6. Функция 480
7. Грижа и поддръжка 481
8. Отстраняване 482
9. Декларация за съответствие 482
10. Гаранция от производителя 483
11. Технически данни 485
12. Отстраняване на повреди 486

1. За този документ

Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.

Запазваме си правото за промени, които служат на техническото развитие.

Лампата да не се покрива с изолационни материали!

2. Общи указания за безопасност

Опасност при неспазване на упътването за употреба!

Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.
• Указанията за безопасност да се спазват.
• Да се съхранява на достъпно място.

– Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.
– Работата по мрежовото напрежение е допустима само от квалифициран персонал.
– Да се спазват съответните държавни предписания за свързване и монтаж (напр. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Използвайте само оригинални резервни части!
– Външният гъвкав кабел или шнур на тази лампа не може да бъде заменян.
– При повреда на кабела, лампата трябва да бъде унищожена.
– Кабел 60227 IEC52; 2x0,75 mm2.

PB2/ PB4 Bluetooth ca Bluetooth-бутони, които правят възможно ръчното контролиране на Steinel Bluetooth Mesh продукти като сензори или лампи. PB2/PB4 Bluetooth e уред, произвеждащ енергия, който не се нуждае от електроснабдяване по кабел или от батерия. Едно натискане на бутона произвежда енергията, която е необходима за изпращане на Bluetooth-сигнал на свързания продукт.

Съдържание на комплекта

3.1 PB2 - BLUETOOTH

4. Електрическо свързване

4.1 PB4 - BLUETOOTH

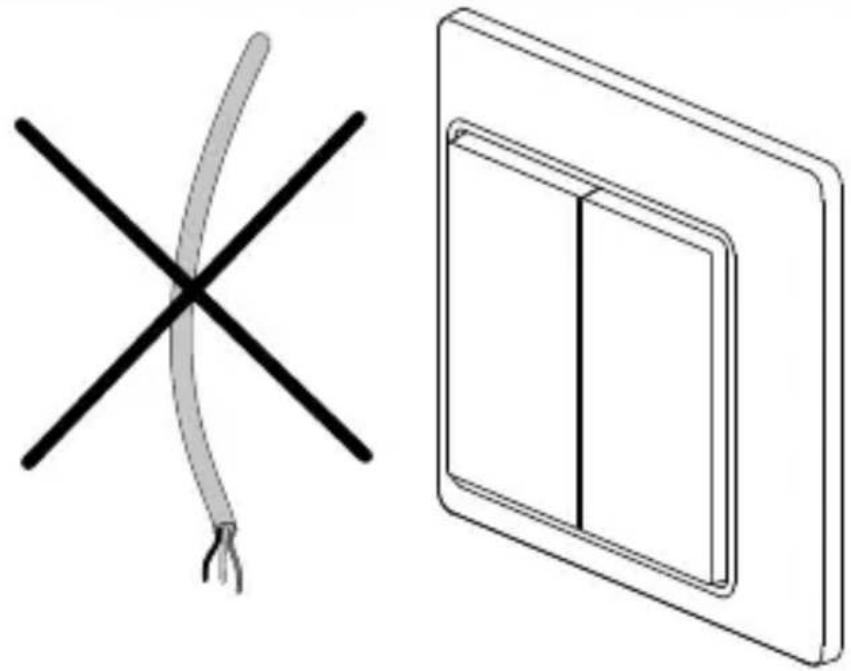

Уред, произвеждащ енергия. За уреда не са необходими нито енергийно захранване с кабел, нито с батерия.

Опасност от електрически ток!

Без свързване на кабели

• Всички части да се проверят за щети.
При повреди продуктът да не се пуска в експлоатация.
- Да се избере подходящо място за монтаж.
– Съобразявайки се с обхвата.
– Не в зони с опасност от експлозии.
– Не върху леснозапалими повърхности.

Последователност за монтаж А:

- монтаж с винтове

- Използвайте винтовете за закрепване на монтажната рамка.

BG

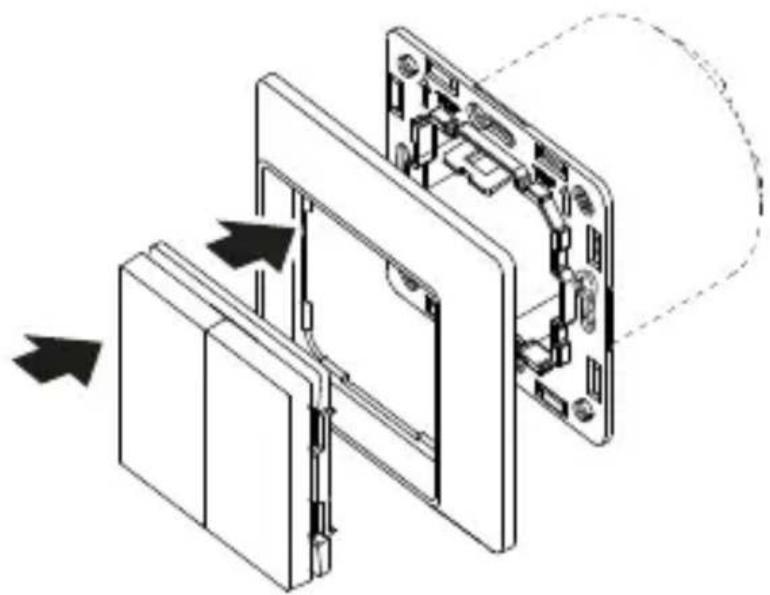

5.3.A

Монтирайте дизайнерската рамка и бутоните върху стабилната монтажна рамка.

Последователност за монтаж В:

– монтаж с лепяща лента

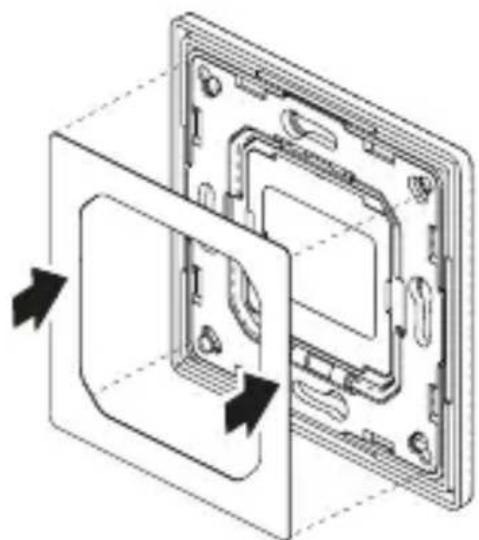

5.2.B

- Издърпайте предпазното фолио от двойно залепвращата лента и я поставете на монтажната рамка.

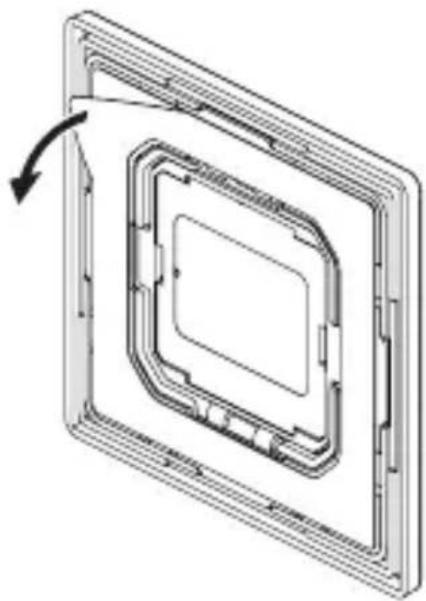

5.3.B

- Издърпайте второто предпазно фолио от двойно залепващата лента.

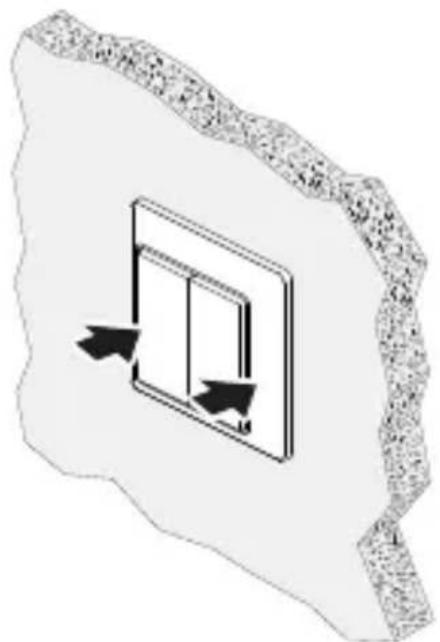

5,4

- Поставете продукта на равна площ. Натиснете за кратко, за да закрепите лепящата лента за повърхността.

6. Функция

Функциите се регулират през Steinel Connect App.

Steinel Connect App

За да конфигурирате бутона с Bluetooth Mesh продукт, трябва да свалите STEINEL Connect App от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth.

Android

PB2 / PB4 Bluetooth може да се пусне в експлоатация с Bluetooth Mesh продукт (напр. сензори, лампи), който е съвместим с Steinel Connect App

– B Steinel Connect App изберете продукта, с който искате да свържете PB2/ PB4.
– Уверете се, че продуктът, който трябва да бъде свързан с PB2/PB4 е присвоен към една група в Steinel Connect App.
– В продуктовите настройки изберете полето "Модул бутон".
– Приложението ще Ви преведе през процеса за активиране на радио-бутона.

Следните функции се регулират през Steinel Connect App:

– Свържете бутона посредством Bluetooth с останалите Steinel Bluetooth Mesh продукти.
– Присвоете на всеки от бутоните функции за кратко и дълго натискане.
– Функциите са в зависимост от свързания продукт, напр. ВКЛ, ИЗКЛ, димиране нагоре или надолу, сценарий с настроено ниво на димиране...

7. Грижа и поддръжка

Уредът не се нуждае от поддръжка.

Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

- Уредът да се почиства само сух.

Опасност от щети!

При използване на погрешен почистващ препарат уредът може да бъде повреден.

- Уредът да се почиства с леко влажна кърпа, без почистващ препарат.

8. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

9. Декларация за съответствие

STEINEL GmbH декларира, че типът на радио- системата PB2-bluetooth и PB4-bluetooth отговаря на Директивата 2014/53/EC.

Пълният текст на декларацията за съвместимост със законодателството на ЕС е на разположение на интернет-адрес: www.steinel.de

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава.

Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията

Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и

липсата на дефекти в използваните материали и техните повърхности.

Гаранционен иск:

Ако искате да направите рекламация на ваши продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на ваши търговец или директно на нас, ТАШЕВ-ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност.

Информация за представяне на гаранционен иск ще получите на нашата интернет страница www. tashev-galving.com

Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

11. Техническиданни

– Размери (Ш × В × Д): 80,5 × 80,5 × 15 mm
– Размери без рамка (Ш × В × Д):55 × 55 × 15 mm
– Електрозахранване: самостоятельно
– Протокол:
– Излъчваща честота: 2.4 GHz
– Излъчващ обхват (свободно пространство): до 30 m
– Вид защита (IP) IP20
– Околна температура: -20 °C до +50 °C

12. Отстраняване на повреди

Bluetooth-бутонът не може да бъде свързан с определен продукт (напр. сензор/лампа)

– Продуктът не е присвоен на дадена група в приложението.

- Включете продукта към дадена група през приложението.

– Бутонът се намира извън обхвата на продукта, към когото трябва да бъде присвоен.

- Приближете бутона към продукта, за да осигурите Bluetooth-контакт.

- Bluetooth-бутонът не се поддържа от избрания продукт.

- Изберете друг продукт, който поддържа Bluetooth-бутона. Никаква функция при натискане на бутона:

– Bluetooth-бутонът не е присвоен към нито един продукт.

- През приложението присвоете бутона към един Bluetooth Mesh-продукт.

– На натиснатият бутон не е присвоена никаква функция.

- През приложението присвоете на бутона определена функция.

– Ръчно променено състояние предварително е налично, напр. светлината е включена и остава включена, когато се натисне “ВКЛ” на бутона

- Да се натисне друг бутон или да се промени присвоената функция.

– На дългото натискане не е присвоена функция, а бутонът е бил натиснат за дълго.

- Натиснете бутона за кратко, за да задействате функцията за кратко натискане, или присвоете на дългото натискане една нова функция.

– Bluetooth-бутонът се намира извън обхвата на продукта, към когото е присвоен.

- Приближете бутона към продукта, за да осигурите Bluetooth-контакт.
