RS 16 L S - Lampe STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe à détecteur de mouvement
Alimentation	230-240 V, 50 Hz
Puissance maximale	60 W (E27)
Technologie de détection	HF 5,8 GHz (radar continu)
Portée de détection	1 à 8 m (réglable en continu)
Angle de détection	360° (ouverture angulaire 160°)
Temporisation	5 s à 15 min (réglable en continu)
Seuil crépusculaire	2 à 2000 lux (réglable en continu)
Indice de protection	IP44
Classe de protection	II
Consommation en veille	~0,9 W
Montage	Mural ou plafond (intérieur)
Garantie	3 ans fabricant
Conformité	CE, directive 2014/53/UE
Fonctions principales	Détection de mouvement, allumage automatique, réglages de portée, temporisation et crépuscularité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, sans produits abrasifs
Sécurité	Couper l'alimentation avant toute intervention ; installation par un professionnel (norme NF C-15100)
Pièces détachées et réparabilité	Accessoires disponibles auprès du SAV Steinel
Informations générales	Fabricant : Steinel ; Modèle : RS 16 L S

FOIRE AUX QUESTIONS - RS 16 L S STEINEL

Comment régler la portée de détection ?

Utilisez le bouton de réglage ② (portée). Tournez-le à gauche pour une portée minimale (∅ 1 m) et à droite pour la portée maximale (∅ 8 m). Le réglage d'usine est sur la portée maximale.

Comment régler la temporisation (durée d'éclairage) ?

Utilisez le bouton de réglage ③ (temporisation). Tournez-le à gauche pour 5 secondes et à droite pour 15 minutes. Le réglage d'usine est sur la durée la plus courte.

Comment régler le seuil crépusculaire ?

Utilisez le bouton de réglage ④ (crépuscularité). Tournez-le à gauche pour un fonctionnement nocturne (2 lux) et à droite pour un fonctionnement diurne (2000 lux). Le réglage d'usine est sur fonctionnement diurne.

Que faire si la lampe ne s'allume pas ?

Vérifiez : le réglage crépusculaire (doit être adapté à la luminosité), l'ampoule (défectueuse ?), l'interrupteur (doit être en position Marche) et le fusible (défectueux ?). Consultez le tableau des dysfonctionnements dans la notice.

La lampe s'allume sans mouvement décelable, pourquoi ?

Cela peut être dû à des vibrations (fixez solidement le boîtier) ou à un mouvement dans la zone (derrière un mur, petit objet proche). Vérifiez la zone de détection.

Peut-on installer la lampe à l'extérieur ?

Non, la lampe est conçue pour un usage en intérieur uniquement (indice de protection IP44 pour l'intérieur, sauf RS 21 L qui est IP20).

Comment brancher un consommateur supplémentaire (ex : aérateur) ?

Raccordez la phase du consommateur à la borne marquée L' après avoir retiré le capuchon de protection. Le neutre (N) et la terre (PE) doivent être bouclés depuis la boîte de distribution. Utilisez une isolation résistante à la chaleur.

Quelle est la durée de garantie ?

La garantie fabricant est de 36 mois à compter de la date d'achat. Elle couvre les vices de matière ou de construction. Conservez le ticket de caisse.

Comment nettoyer la lampe ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension.

Que faire en cas de dysfonctionnement persistant ?

Consultez le tableau des dysfonctionnements dans la notice. Si le problème persiste, contactez le service après-vente Steinel. Pour une réparation, renvoyez l'appareil correctement emballé avec une description du défaut et la preuve d'achat.

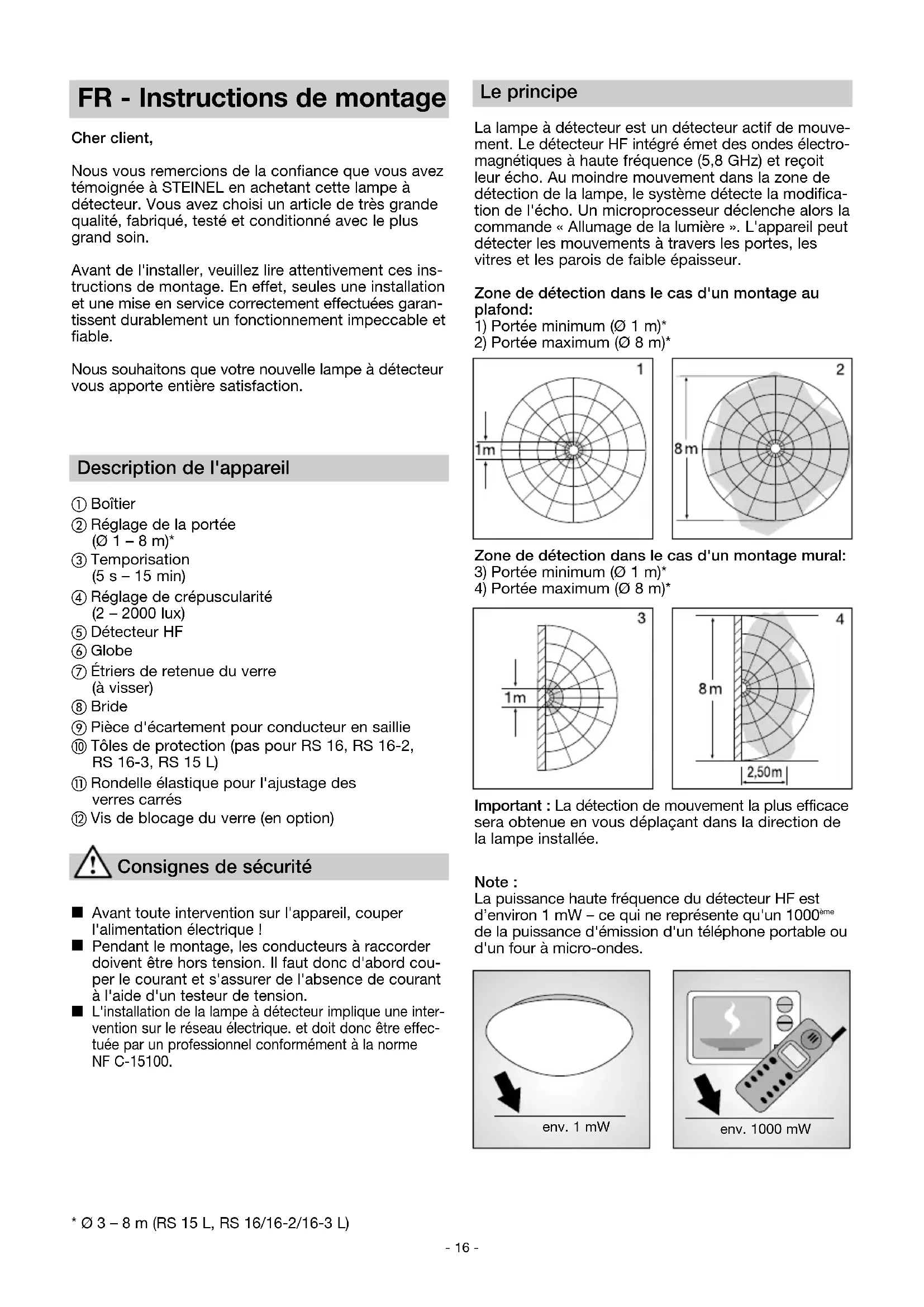

MODE D'EMPLOI RS 16 L S STEINEL

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant cette lampe à détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin.

Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.

Nous souhaitons que votre nouvelle lampe à détecteur vous apporte entière satisfaction.

Description de l'appareil

① Boîtier
② Réglage de la portée (∅ 1 - 8 m)*
③ Temporisation (5 s – 15 min)
④ Réglage de crépuscularité (2 – 2000 lux)
⑤ Détecteur HF
⑥ Globe
⑦ Étriers de retenue du verre (à visser)
⑧ Bride
⑨ Pièce d'écartement pour conducteur en saillie
⑩ Tôles de protection (pas pour RS 16, RS 16-2, RS 16-3, RS 15 L)
⑪ Rondelle élastique pour l'ajustage des verres carrés
⑫ Vis de blocage du verre (en option)

Consignes de sécurité

■ Avant toute intervention sur l'appareil, couper l'alimentation électrique !
Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
L'installation de la lampe à détecteur implique une intervention sur le réseau électrique. et doit donc être effectuée par un professionnel conformément à la norme NF C-15100.

Le principe

La lampe à détecteur est un détecteur actif de mouvement. Le détecteur HF intégré émet des ondes électromagnétiques à haute fréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection de la lampe, le système détecte la modification de l'écho. Un microprocesseur déclenche alors la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.

Zone de détection dans le cas d'un montage au plafond:

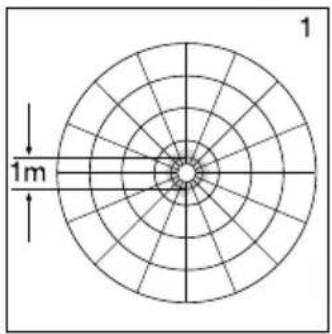

1) Portée minimum (∅ 1 m)*

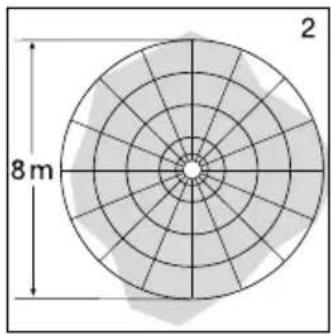

2) Portée maximum (∅ 8 m)*

Zone de détection dans le cas d'un montage mural:

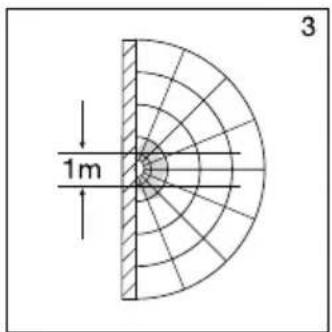

3) Portée minimum (∅ 1 m)*

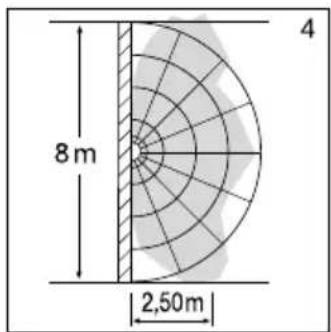

4) Portée maximum (∅ 8 m)*

Important : La détection de mouvement la plus efficace sera obtenue en vous déplaçant dans la direction de la lampe installée.

Note :

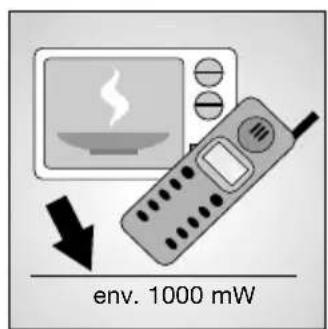

La puissance haute fréquence du détecteur HF est d'environ 1 mW – ce qui ne représente qu'un 1000 ^ème de la puissance d'émission d'un téléphone portable ou d'un four à micro-ondes.

Installation

Important : Lors du montage, il faut veiller à ce que la lampe à détecteur soit fixée à l'abri d'éventuelles secousses.

Le raccordement à un régulateur d'intensité entraîne la détérioration de la lampe à détecteur.

Séquence de montage:

Avant le montage mural ou le montage au plafond de la RS 21 L il faut d'abord installer les étriers de retenue du verre et ajuster les globes (voir croquis page 3).

1. Maintenir le boîtier ① contre le mur/le plafond et marquer l'emplacement des trous de perçage. Pour ce faire, tenez compte du tracé de la ligne dans le mur/le plafond.
2. Percer les trous, mettre les chevilles (∅ 6 mm) en place.
3. Placer le bouchon d'étanchéité pour conduite d'amenée de secteur et l'insérer.
4. Y faire passer les câbles de l'alimentation électrique.
5. Visser le boîtier ①.
6. Branchement de la conduite secteur (voir ill.). La conduite secteur est composée d'un câble à 3 conducteurs :
   L = Phase (la plupart du temps noir, brun ou gris)
   N = neutre (généralement bleu)
   PE = conducteur de terre (vert/jaune)

En cas de doute, il faut identifier les câbles avec un testeur de tension ; puis les remettre hors tension. Raccorder la phase (L) et le neutre (N) au domino.

Important : Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil.

1. Procéder aux réglages des fonctions ②, ③, ④.
2. Mettre le globe et le sécuriser en le tournant ou à l'aide des brides (RS 21 L).

Montage mural câble secteur en saillie ⑨ Pour le câble secteur en saillie, le montage mural peut être effectué conformément au croquis de la page 7.

Branchement d'un consommateur supplémentaire : Il est possible de raccorder un consommateur supplémentaire à la lampe à détecteur (par ex. un aérateur pour salle de bains/WC), qui sera enclenché par l'électronique. La phase pour le consommateur doit être vissée dans la borne marquée L'. Auparavant ôter le capuchon de protection à l'aide d'une pince. Les câbles doivent en outre être munis d'une isolation de brins résistante à la chaleur. Continuer le bouclage du neutre (N), ainsi que le cas échéant de la terre (PE), à partir de la boîte de distribution (voir schéma de câblage page 4)

Caractéristiques techniques

Puissance :	RS 10/10-x/13/21 L: max. 60 W/E 27RS 14 L: max. 60 W/E 27RS 15/16/16-x L: max. 60 W/E 27RS 100/103 L: max. 60 W/E 27RS 104 - 110 L: max. 2 x 30 W/G 9en plus max. 800 VA (charge ohmique, par ex. lampe à incandescence)en plus max. 100 VA (p.ex. aérateur de salle de bains / de WC)
Alimentation :	230 – 240 V, 50 Hz
Emplacement :	intérieur des bâtiments, montage mural / montage au plafond
Technique HF :	radar continu 5,8 GHz, bande ISM
Puissance d'émission :	env. 1 mW
Détection :	360° avec ouverture angulaire de 160° le cas échéant à travers le verre,le bois et les cloisons sèches
Portée :	∅ 1 – 8 m, réglable en continu∅ 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L)
Temporisation :	5 s – 15 min
Réglage de crépuscularité :	2 – 2000 lux
Indice de protection :	IP 44 (IP 20 RS 21 L)
Classe de protection :	II
Consommation :	env. 0,9 W

Fonctionnement

Après avoir installé le boîtier ① et effectué le branchement au secteur, la lampe à détecteur peut être mise en fonctionnement. Lorsqu'on met en marche manuellement la lampe au moyen de l'interrupteur, celle-ci s'éteint au bout de 10 s pour la phase d'étalonnage et elle est ensuite activée pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur.

Réglage de la portée (sensibilité)

Le terme portée désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2,5 m de hauteur. Réglage de la portée ② butée à gauche signifie portée minimum (∅ 1 m env.)*, butée à droite signifie portée maximum

(∅ 8 m env.)*. (Au moment de la livraison la lampe est réglée d'usine sur la portée maximum.)

Minuterie (temporisation de l'extinction)

La durée d'éclairage souhaitée de la lampe peut être réglée en continu de 5 s env. (bouton de réglage ③ butée à gauche) à 15 min max. (bouton de réglage ③ butée à droite). (Au moment de la livraison la lampe est réglée d'usine sur la durée la plus courte.)

La minuterie redémarre à chaque détection d'un mouvement avant la fin de cette durée. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de mettre la vis de réglage en butée à gauche (minimum).

Note : Après chaque extinction, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que la lampe peut à nouveau enclencher la lumière en cas de mouvement.

Réglage de crépuscularité (seuil de réaction)

Le seuil de réaction de la lampe à détecteur est réglable en continu d'env. 2 à 2000 lux. Bouton de réglage ④ butée à gauche signifie fonctionnement nocturne 2 lux env. Bouton de réglage ④ butée à droite signifie fonctionnement diurne

2000 lux env. (Au moment de la livraison la lampe est réglée d'usine sur fonctionnement diurne.) Pour effectuer le réglage de la zone de détection et pour le test de fonctionnement en lumière du jour, le bouton de réglage doit être en butée à droite.

CE Déclaration de conformité

Le soussigné, STEINEL Vertrieb GmbH, déclare que l'équipement radioélectrique du type RS est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie.

La garantie ne s'applique que si l'appareil non démonté est retourné au service après-vente le plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

3 ANS DE GARANTIE FABRICANT

Dysfonctionnements

Problème	Cause Remède
La lampe à détecteur n'est pas sous tension	■ Fusible de la maison défectueux, appareil hors circuit, câble coupé■ Court-circuit dans le câble secteur■ Un interrupteur est en position arrêt	■ Changer le fusible défectueux, mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier le branchement■ Mettre l'interrupteur en circuit
La lampe à détecteur ne s'allume pas	■ Mauvais choix du réglage de crépuscularité■ Ampoule défectueuse■ Interrupteur en position ARRÊT■ Fusible défectueux	■ Régler à nouveau■ Changer l'ampoule■ Mettre en circuit■ Remplacer le fusible de la maison, éventuellement vérifier le branchement
La lampe à détecteur ne s'éteint pas	■ Mouvement continu dans la zone de détection	■ Contrôler la zone
La lampe à détecteur s'allume sans mouvement décelable	■ Le montage de la lampe ne la protège pas des vibrations■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate de la lampe etc.)	■ Fixer solidement le boîtier■ Contrôler la zone
La lampe à détecteur ne s'allume pas malgré un mouvement	■ Des mouvements rapides passent pour des dysfonctionnements minimes et sont réprimés ou bien le réglage de la zone de détection est trop faible	■ Contrôler la zone
