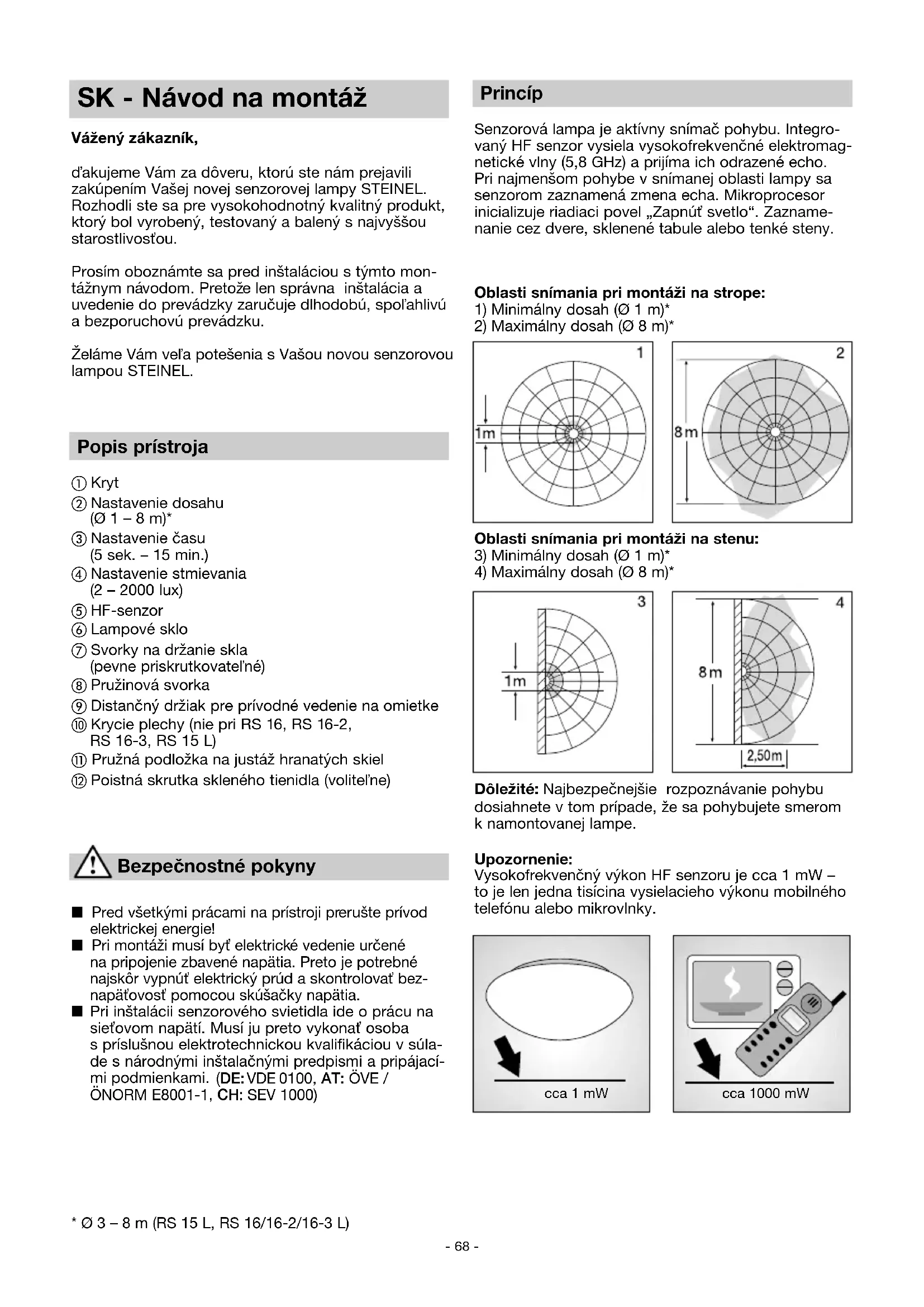

NÁVOD NA OBSLUHU RS 16 L S STEINEL

d'akujeme Vám za dôveru, ktorú ste nám prejavili zakúpením Vašej novej senzorovej lampy STEINEL. Rozhodli ste sa pre vysokohodnotný kvalitný produkt, ktorý bol vyrobený, testovaný a balený s najvyššou starostlivosťou.

Prosím oboznámte sa pred inštaláciou s týmto montážnym návodom. Pretože len správna inštalácia a uvedenie do prevádzky zaručuje dlhodobú, spol'ahlivú a bezporuchovú prevádzku.

Želáme Vám veľa potešenia s Vašou novou senzorovou lampou STEINEL.

Popis prístroja

① Kryt
② Nastavenie dosahu ( 1 - 8 m) ^*
③ Nastavenie času (5 sek. – 15 min.)
④ Nastavenie stmievania (2 – 2000 lux)
⑤ HF-senzor
⑥ Lampové sklo
⑦ Svorky na držanie skla (pevne priskrutkovatel'né)
⑧ Pružinová svorka
⑨ Distančný držiak pre prívodné vedenie na omietke
⑩ Krycie plechy (nie pri RS 16, RS 16-2, RS 16-3, RS 15 L)
⑪ Pružná podložka na justáž hranatých skiel
⑫ Poistná skrutka skleného tienidla (voliteľne)

Bezpečnostné pokyny

■ Pred všetkými prácami na prístroji prerušte prívod elektrickej energie!
■ Pri montáži musí byť elektrické vedenie určené na pripojenie zbavené napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapăťovosť pomocou skúšačky napätia.
■ Pri inštalácii senzorového svietidla ide o prácu na sieťovom napätí. Musí ju preto vykonať osoba s príslušnou elektrotechnickou kvalifikáciou v súla-de s národnými inštalačnými predpismi a pripájací-mi podmienkami. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

Princíp

Senzorová lampa je aktívny snímač pohybu. Integrovaný HF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ich odrazené echo. Pri najmenšom pohybe v snímanej oblasti lampy sa senzorom zaznamená zmena echa. Mikroprocesor inicializuje riadiaci povel „Zapnút svetlo“. Zaznamenanie cez dvere, sklenené tabule alebo tenké steny.

Oblasti snímania pri montáži na strope:

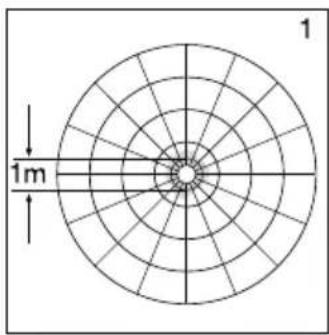

1) Minimálny dosah (∅ 1 m)*

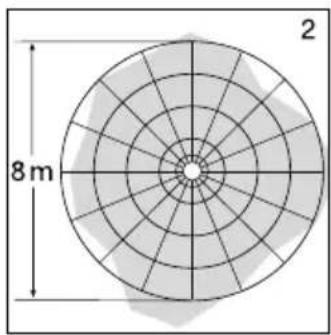

2) Maximálny dosah (∅ 8 m)*

1 1m 1

8m 2

Oblasti snímania pri montáži na stenu:

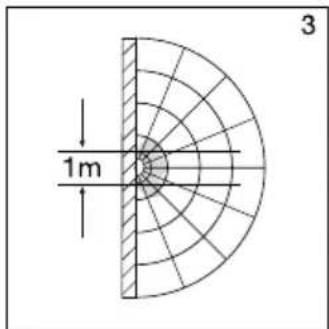

3) Minimálny dosah (∅ 1 m)*

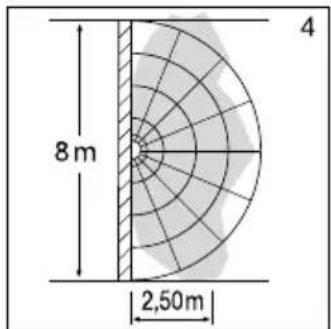

4) Maximálny dosah (∅ 8 m)*

1m 3

Dôležité: Najbezpečnejšie rozpoznávanie pohybu dosiahnete v tom prípade, že sa pohybujete smerom k namontovanej lampe.

Upozornenie:

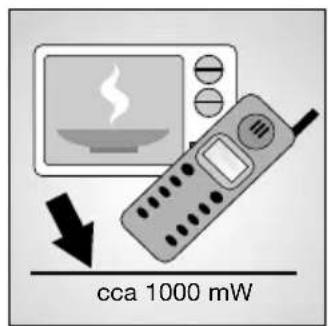

Vysokofrekvenčný výkon HF senzoru je cca 1 mW – to je len jedna tisícina vysielacieho výkonu mobilného telefónu alebo mikrovlnky.

cca 1 mW

cca 1000 mW

Inštalácia

Dôležité: Pri montáži senzorovej lampy je potrebné dbať na to, aby bola upevnená lampa bez otrasov.

Pripojenie na tlejivku vedie k poškodeniu senzorovej lampy.

Montážny postup:

Pred montážou RS 21 L na stene alebo na strope sa najskôr musia nainštalovať svorky na držanie skla a nastaviť sklá (pozri výkres na strane 3).

1. Schránku ① pridržte na stenu/strop a označte diery. Dbajte pritom na priebeh vedení v stene/strope.
2. Vyvítať diery, vsadit hmoždinky (∅ 6 mm).
3. Nasadit' a prerazit' tesniacu zátku pre sieťový prívod.
4. Preved'te kábel siet'ového prívodu.
5. Naskrutkovat' kryt ①.
6. Pripojenie sietového prívodného vedenia (pozri obr.). Sieťové prívodné vedenie pozostáva z jedného 3-žilového kábla:
   L = fáza (spravidla čierna, hnedá alebo sivá)
   N = nulový vodič (väčšinou modrý)
   PE = ochranný vodič (zeleno-žltý)

V prípade pochybností musíte káble identifikovať pomocou skúšačky napätia; po preskúšaní káblov znovu vypnúť elektrické napätie. Fáza (L) a nulový vodič (N) sa zapoja na lustrovej svorke.

Dôležité: Nesprávne zapojenie jednotlivých káblov neskôr môže viest' v prístroji alebo vo vašej poistkovej rozvodnej skrini ku skratu. V takom prípade musíte jednotlivé káble identifikovať a znovu zapojiť. V sieťovom prívodnom vedení sa samozrejme môže nainštalovať sieťový vypínač za účelom zapnutia a vypnutia lampy.

1. Uskutočnit funkčné nastavenie ②, ③, ④.
2. Nasadit lampové sklo a bud' upevnit otočením na závite alebo pomocou pružinových svoriek (RS 21 L).

Nástenná montáž nadomietkového siet'ového prívodného vedenia ⑨

Pri nadomietkovom sieťovom prívodnom vedení možno nástennú montáž zrealizovať podľa obrázka na strane 7.

Pripojenie dodatočného spotrebiča:

Na senzorové svietidlo je možné pripojit dodatočný spotrebič (napr. kúpelňový/WC ventilátor), ktorý je spínaný elektronikou. Fázový vodič k spotrebiču sa pripojí na svorku označenú ako L'. Predtým sa musí odstránit ochranná krytka pomocou klieští. Okrem toho sa musia káble vybaviť teplotne odolnou žilovou izoláciou. Nulový vodič (N), ako aj príp. ochranný vodič (PE) sa od skrinky rozdelovača potiahnu d'alej. (pozri schému zapojenia, strana 4)

Technické údaje

Výkon:	RS 10/10-x/13/21 L:	max. 60 W/E 27
	RS 14 L:	max. 60 W/E 27
	RS 15/16/16-x L:	max. 60 W/E 27
	RS 100/103 L:	max. 60 W/E 27
	RS 104 - 110 L:	max. 2 x 30 W/G 9
	dodatočne max. 800 VA (ohmické zaťaženie, napr. žiarovka)
	dodatočne max. 100 VA (napr. ventilátor v kúpel'ni/WC)
Sieťové pripojenie:	230 – 240 V, 50 Hz
Miesto použitia:	v interiérovej oblasti budov, montáž na stenu/strop
HF-technológia:	5,8 GHz CW-radar, ISM pásmo
Vysielací výkon:	cca 1 mW
Snímanie:	360°, 160° uhol otvorenia príp. cez sklo, drevo a l'ahké steny
Dosah:	∅ 1 – 8 m, plynule regulovatel'ný∅ 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L)
Nastavenie času:	5 sek. až 15 min.
Nastavenie stmievania:	2 – 2000 lux
Druh ochrany:	IP 44 (IP 20 RS 21 L)
Trieda ochrany:	II
Príkon:	cca 0,9 W

Funkcie

Po namontovaní krytu lampy ① a zapojení sietového pripojenia, môže byť senzorová lampa uvedená do prevádzky. Pri manuálnom zapnutí svietidla pomocou vypínača sa svietidlo pre fázu nastavenia vypne po 10 sekundách a je následne aktívne pre senzorovú prevádzku. Nie je potrebné opätovne ovládať svetelný vypínač.

Nastavenie dosahu (citlivost)

Pod pojmom dosah sa rozumie pri- bliž-ne kruhový priemer na podlahe, ktorý vznikne pri montáže vo výške 2,5 m a vytvorí tak oblast snímania. Nastavenie dosahu ② otočenie na l'avý doraz znamená minimálny dosah (cca ∅ 1 m)*, otočenie na pravý doraz

znamená maximálny dosah (cca ∅ 8 m)*. (Pri zakúpení lampy je prístroj výrobcom nastavený na maximálny dosah.)

Nastavenie času (vypínacie oneskorenie)

Požadovaná doba svietenia lampy sa môže plynule regulovať od cca 5 sek. (nastavovací regulátor ③ na doraz vl’avo) do max 15 min. (nastavovací regulátor ③ na doraz vpravo). (Pri zakúpení lampy je prístroj výrobcom nastavený na najkratší čas.) Každým

zaznamenaným pohybom pred ubehnutím nastaveného času sa odpočítavanie doby svietenia začne odznovu. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti prístroja sa odporúča nastaviť najkratší čas.

Upozornenie: Po každom uskutočnenom vypnutí lampy je prerušené snímanie pohybu na cca 1 sekundu. Až po uplynutí tejto doby môže lampa pri zaznamenanom pohybe znovu zapnút svetlo.

Nastavenie stmievania (prah rozlíšitel'nosti)

Požadovaný prah rozlíšitel'nosti lampy sa môže plynule regulovať od cca 2 – 2000 luxov. Nastavovací regulátor ④ otočený na l'avý doraz znamená prevádzku pri zotmení cca 2 luxy. Nastavovací regulátor ④ otočený na pravý doraz znamená prevádzku pri

dennom svetle cca 2000 luxov. (Pri zakúpení je lampa nastavená výrobcom na prevádzku pri dennom svetle.) Pri nastavovaní oblasti snímania a za účelom testu funkčnosti prístroja pri dennom svetle musí byť nastavovací regulátor otočený na pravý doraz.

CE Prehlásenie o zhode

STEINEL Vertrieb GmbH týmto vyhlasuje, že rádiové zariadenie typu RS je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.steinel.de

Zneškodnenie

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzuje do komunálneho odpadu!

Iba pre krajiny EÚ:

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdat' na ekologickú recykláciu.

Záruka výrobcu

Tento výrobok STEINEL je vyrobený s najvyššou starostlivosťou, je funkčne a bezpečnostne preskúšaný podľa platných predpisov a smerníc následne boli vykonané námatkové kontroly. STEINEL preberá záruku bezchybného stavu a funkčnosti. Záručná doba je 36 mesiacov a začína sa dňom predaja zákazníkovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevztahuje na poškodenie opotrebovávaných dielov ani na škody a nedostatky, ktoré vznikli nesprávnym používaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú vylúčené zo záruky. Záruka je platná len vtedy, ak sa nerozobraný prístroj spolu s krátkym popisom chyby, účtenkou alebo faktúrou (dátum kúpy a pečiatka obchodníka), zašle riadne zabalený do príslušnej servisnej stanice.

Servis pre opravy:

Po ubehnutí záručnej doby alebo pri poškodeniach bez nároku na záruku opravuje náš výrobný servis. Prosím pošlite výrobok dobre zabalený na najbližšiu servisnú stanicu.

3ROKY ZÁRUKA VÝROBCU

Prevádzkové poruchy

Porucha	Príčina Riešenie
Senzorová lampa bez napätia	■ defektná poistka v rozvodnej skrini, nie je zapnutá, vedenie je prerušené■ skrat v sieťovom prívodnom vedení■ prípadne zabudovaný sieťový vypínač je vypnutý	■ novú poistku do rozvodnej poistko-vej skrine, zapnút vypínač, skontro-lovať vedenie so skúšačkou napätia■ skontrolovať pripojenia■ zapnút sieťový vypínač
Senzorová lampa sa nezapína	■ nastavenie stmievania je nesprávne zvolené■ defektná žiarovka■ sieťový vypínač je vypnutý■ defektná poistka v rozvodnej poistkovej skrini	■ znovu nastaviť■ vymenit’ žiarovku■ zapnút vypínač■ vymenit’ poistku, prípadne skontrolovať pripojenie
Senzorová lampa sa nevypína	■ neustály pohyb v oblasti snímania	■ skontrolovať nastavenú oblast
Senzorová lampa sa zapína bez rozpoznatel'ného pohybu	■ svietidlo nie je namontované tak, aby bolo chránené pred otrasmi.■ pohyb sa uskutočnil, ale pozorovatel’ ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bezprost-rednej blízkosti lampy atd’)	■ pevne namontovať kryt■ skontrolovať nastavenú oblast
Senzorová lampa sa napriek pohybu nezapína	■ rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblast’ snímania nastavená ako príliš malá	■ skontrolovať nastavenú oblast
