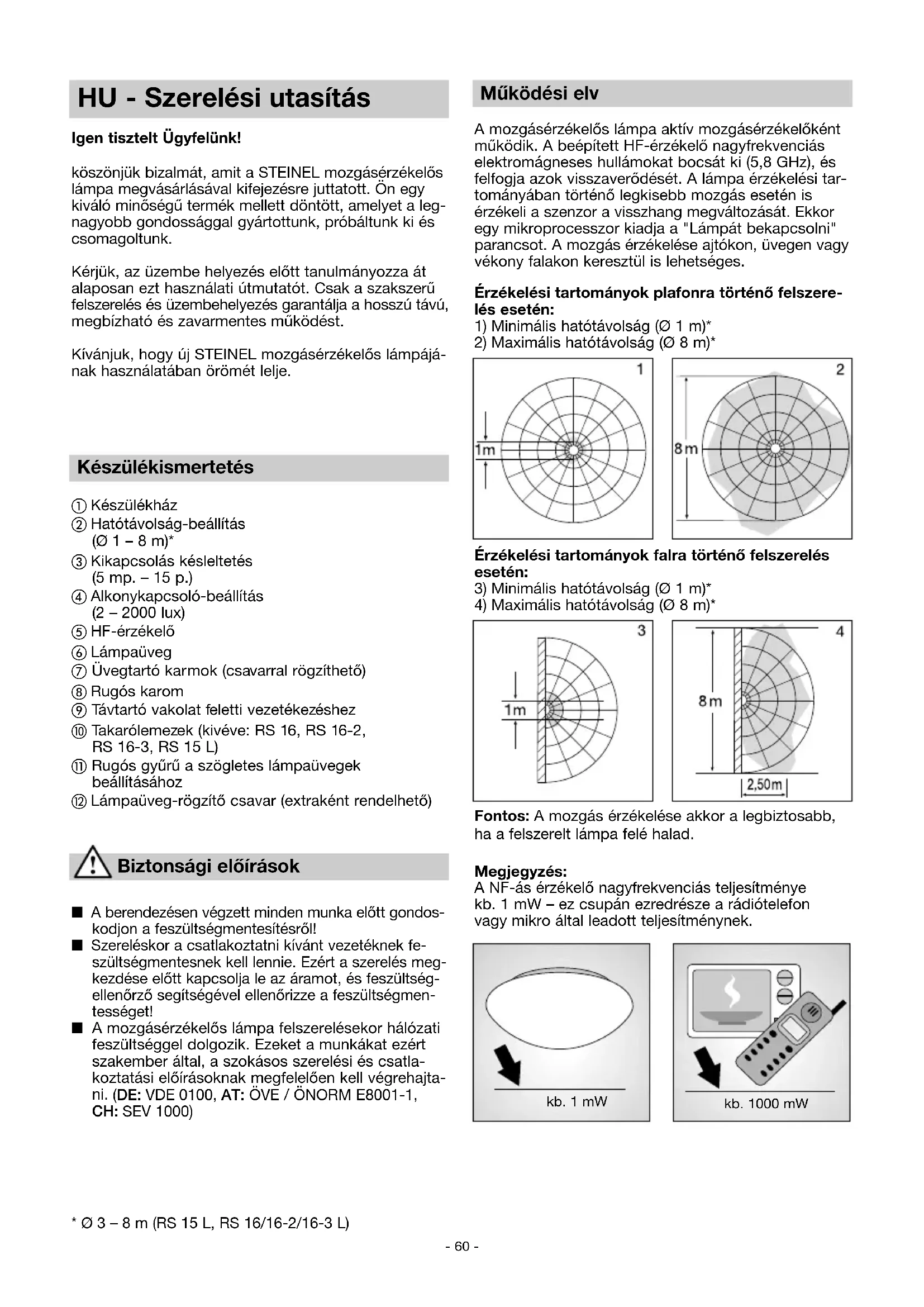

HASZNÁLATI ÚTMUTATÓ RS 16 L S STEINEL
HU - Szerelési utasítás
Igen tisztelt Ügyfelünk!
köszönjük bizalmát, amit a STEINEL mozgásérzékelős lámpa megvásárlásával kifejezésre juttatott. Ön egy kiváló minőségű termék mellett döntött, amelyet a legnagyobb gondossággal gyártottunk, próbáltunk ki és csomagoltunk.
Kérjük, az üzembe helyezés előtt tanulmányozza át alaposan ezt használati útmutatót. Csak a szakszerű felszerelés és üzembehelyezés garantálja a hosszú távú, megbízható és zavarmentes működést.
Kívánjuk, hogy új STEINEL mozgásérzékelős lámpájának használatában örömét lelje.
Készülékismertetés
① Készülékház
② Hatótávolság-beállítás
(∅ 1 - 8 m)*
③ Kikapcsolás késleltetés (5 mp. – 15 p.)
④ Alkonykapcsoló-beállítás (2 – 2000 lux)
⑤ HF-érzékelő
⑥ Lámpaüveg
⑦ Üvegtartó karmok (csavarral rögzíthető)
⑧ Rugós karom
⑨ Távtartó vakolat feletti vezetékezéshez
⑩ Takarólemezek (kivéve: RS 16, RS 16-2, RS 16-3, RS 15 L)
⑪ Rugós gyűrű a szögletes lámpaüvegek beállításához
⑫ Lámpaüveg-rögzítő csavar (extraként rendelhető)
Biztonsági előírások
A berendezésen végzett minden munka előtt gondoskodjon a feszültségmentesítésről!
■ Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségellenőrző segítségével ellenőrizze a feszültségmentességet!
A mozgásérzékelős lámpa felszerelésekor hálózati feszültséggel dolgozik. Ezeket a munkákat ezért szakember által, a szokásos szerelési és csatlakoztatási előírásoknak megfelelően kell végrehajtani. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
Működési elv
A mozgásérzékelős lámpa aktív mozgásérzékelőként működik. A beépített HF-érzékelő nagyfrekvenciás elektromágneses hullámokat bocsát ki (5,8 GHz), és felfogja azok visszaverődését. A lámpa érzékelési tartományában történő legkisebb mozgás esetén is érzékeli a szenzor a visszhang megváltozását. Ekkor egy mikroprocesszor kiadja a "Lámpát bekapcsolni" parancsot. A mozgás érzékelése ajtókon, üvegen vagy vékony falakon keresztül is lehetséges.

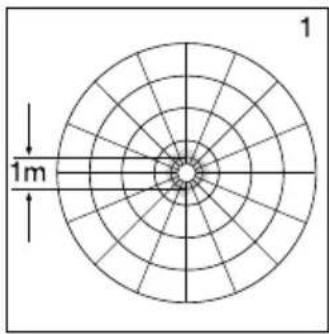

Érzékelési tartományok plafonra történő felszere- lés esetén:
1) Minimális hatótávolság (∅ 1 m)*

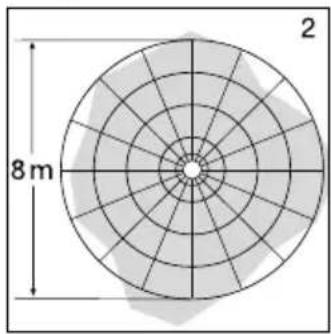

2) Maximális hatótávolság (∅ 8 m)*


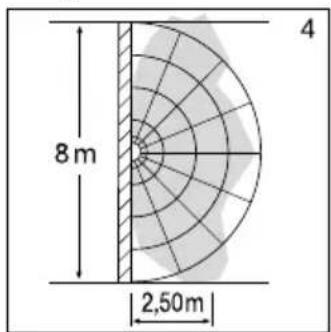

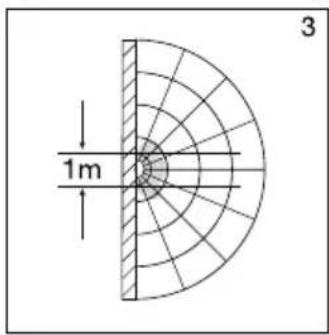

8 m 2Érzékelési tartományok falra történő felszerelés esetén:
3) Minimális hatótávolság (∅ 1 m)*
4) Maximális hatótávolság (∅ 8 m)*
Fontos: A mozgás érzékelése akkor a legbiztosabb, ha a felszerelt lámpa felé halad.

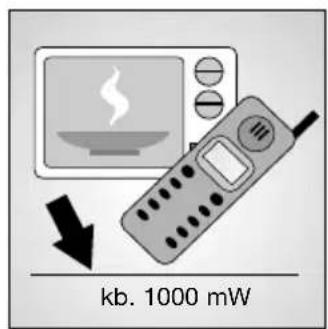

Megjegyzés:
A NF-ás érzékelő nagyfrekvenciás teljesítmények kb. 1 mW – ez csupán ezredrésze a rádiótelefon vagy mikro által leadott teljesítménynek.
Fontos: A mozgáérzékelős lámpa felszerelésekor ügyelni kell arra, hogy rázkódásmentesen legyen rögzítve.
Fényerőszabályzóhoz való csatlakoztatás a mozgásérzékelős lámpa károsodását okozza!
A szerelés menete:
Az RS 21 L falra vagy mennyezetre történő felszerelése előtt először fel kell szerelni az üvegtartó karmokat ás be kell állítani az üvegbúrát (ld. a 3. oldalon található ábrán).
- A készülékházat ① helyezze a falra és jelölje be a furatok helyét. Ennek során ügyeljen a kábel vezetésére a falon/mennyezeten.
- Fúrja ki a furatokat, helyezze be a feszítőékeket ( 6 mm).
- A tömítődugót helyezze be a hálózati kábel bevezetésére szolgáló nyílásba, majd lyukassza át.
- Vezesse át a hálózati kábelt.
- A készülékházat ① csavarozza fel.
- A hálózati kábel csatlakoztatása (ld. az ábrán).
A hálózati vezeték egy 3-eres kábel:
L = fázis (többnyire fekete, barna vagy szürke)
N = nulla (többnyire kék)
PE = védőföldelés (zöld/sárga)
Kétség esetén a kábeleket feszültségellenőrző segíségével azonosítani kell; az azonosítás befejezése után áramtalanítson ismét. A fázist (L) és a nulla vezetéket (N) kösse be a sorozatkapocsba.
Fontos: A csatlakozók felcserélése a berendezésben vagy a biztosítéktáblán később rövidzárlathoz vezet. Ebben az esetben ismét azonosítsa az egyes kábeleket és csatlakoztassa azokat újra. A hálózati vezetékben magától értetődően elhelyezhető egy hálózati kapcsoló a berendezés be- és kikapcsolásához.
- Végezze el az egyes funkciók ②, ③, ④ beállításait.
- Hellyezze fel az üveget, és annak elfordításával vagy a rugós karommal (RS 21 L) biztosítsa azt.
Falra szerelés, felületi tápkábel ⑨
A falra történő szerelést falon kívüli hálózati vezeték esetén a 7. oldalon látható ábra szerint lehet elvégezni.
Egy további fogyasztó csatlakoztatása:
A mozgásérzékelős lámpához egy további fogyasztó (pl. fürdőszobai/WC-ventilátor) is csatlakoztatható, amelyet a lámpa elektronikája kapcsolhat. A fogyasztó árammellátó vezetékét csavarozza az L' jelzésű csatlakozóhoz. Előzőleg egy fogóval távolítsa el a védőlemezt. Ezen kívül a kábelt el kell látni a hőálló kábelszigeteléssel. A nullavezetéket (N), valamint adott esetben a védőföldelést (PE) az elosztódoboztól vezesse tovább. (Id. Kapcsolási rajz, 4. o.)
Müszaki adatok
| Teljesítmény: | RS 10/10-x/13/21 L: max. 60 W/E 27RS 14 L: max. 60 W/E 27RS 15/16/16-x L: max. 60 W/E 27RS 100/103 L: max. 60 W/E 27RS 104 - 110 L: max. 2 x 30 W/G 9valamint max. 800 VA (ohmos terhelés, pl. izzólámpa)valamint max. 100 VA (pl. fürdőszobai/WC-ventilátor) |
| Hálózati csatlakozás: | 230 – 240 V, 50 Hz |
| Alkalmazási terület: | épületek belső tereiben, falra/plafonra felszerelve |
| HF-technika: | 5,8 GHz CW-radar, ISM sáv |
| Adóteljesítmény: | kb. 1 mW |
| Érzékelés: | 360°, 160° nyitási szög, adott esetben üvegen,fán és könnyűszerkezetes falakon keresztül |
| Hatótávolság: | ∅ 1 – 8 m, fokozatmentesen beállítható∅ 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) |
| Időtartam-beállítás: | 5 mp. – 15 perc. |
| Alkonykapcsoló-beállítás: | 2 – 2000 lux |
| A védelem fajtája: | IP 44 (IP 20 RS 21 L) |
| Védelmi osztály: | II |
| Fogyasztás: | kb. 0,9 W |
Működési funkciók
Miután a készülékházat ① felszerelte és elvégezte a bekötést, üzembe helyezheti a mozgásérzékelős lámpát. A lámpának a kapcsolóval történt manuális üzembe helyezésekor az a kb.10mp-es bemérési fázis után kikapcsol, majd azt követően érzékelő üzemmódban marad.A világításkapcsoló ismételt működtetése nem szükséges.
Hatótávolság-beállítás (érzékenység)
oldali vé-gállásban maximális hatótávolságot (kb. ∅ 8 m)* jelent. (Kiszállításkor a lámpa gyárilag a maximális hatótávolságra van beállítva.)
Időbeállítás (kikapcsolás-késleltetés)
A lámpa kívánt világítási ideje fokozatmentesen állítható kb. 5 mp-től (állítócsavar ③ a bal oldali végállásban) max. 15 percig (állítócsavar ③ jobb oldali végállásban). (Kiszállításkor a lámpa gyárilag a legrövidebb időre van beállítva.) A beállított idő letelte előtt
érzékelt mozgás hatására az idő mérése újra kezdődik. Az érzékelési tartomány beállításához és a működés ellenőrzéséhez a legrövidebb beállítása ajánlott.
Megjegyzés: Miután a lámpa önműködően kikapcsolt, a mozgásérzékelés kb. 1 mp-ig megszakad. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.
Alkonykapcsoló-beállítás (érzékenységi küszöb)
A lámpa kívánt érzékenysége fokozatmentesen állítható kb. 2 lux-tól 2000 lux-ig. Az állítócsavar ④ a bal oldali végállásban esti üzemet jelent kb. 2 lux-nál. Az állítócsavar ④ a jobb oldali végállásban a nappali üzemet állítja be, kb. 2000 lux-nál. (Kiszállításkor a
lámpa gyárilag nappali üzemre van beállítva.) Az érzékelési tartomány beállításához és a működés ellenőrzésé-hez nappali fénynél az állítócsavar a jobb oldali végállásban kell álljon.
CE Megfelelési tanúsítvány
STEINEL Vertrieb GmbH igazolja, hogy a RS típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.steinel.de
Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.
Gyári garancia
Ezt a STEINELterméket a legnagyobb gondossággal készítettük, működését és biztonságát az érvényes előírásoknak megfelelően ellenőriztük majd szúrópróbás ellenőrzésnek vetettük alá. STEINEL garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módja lehet a hibás rész javítása vagy cseréje. Nem vállalunk garanciát kopásnak kitett alkatrészekre és olyan károsodásokra, amit szakszerűtlen kezelés vagy karbantartás okozott. Más tárgyakra következményként átterjedő károk a garanciából ki vannak zárva.
A garanciát csak akkor vállaljuk, ha a készüléket szét-szereletlen állapotban, a hiba rövid leírásával, pénztár-bizonylattal vagy számlával (vétel időpontjával, kereskedő pecsétjével) együtt, szakszerűen becsomagolva az illetékes szervizállomásra küldték.
Javítás:
A garanciaidő eltelte után vagy nem garanciás esetekben gyári szervizünk elvégzi a javításokat. Kérjük, hogy a terméket szakszerűen becsomagolva küldje a legközelebbi szervizbe.
Működési zavarok
| Üzemzavar | Ok Elhárítás | |
| A mozgásérzékelős lámpa nem kap feszültséget | ■ a ház biztosítéka hibás, nincs bekapcsolva, vezetékszakadás■ rövidzárlat a hálózati vezetékben■ az esetlegesen megtalálható hálózati kapcsoló KI van kapcsolva | ■ helyezzen be új biztosítékot, kapcsol-ja be a hálózati kapcsolót, ellenőrizze a vezetéket feszültségmérővel■ ellenőrizze a csatlakozásokat■ kapcsolja be a hálózati kapcsolót |
| A mozgásérzékelős lámpa nem kapcsol be | ■ az alkonykapcsoló beállítása nem megfelelő■ az izzólámpa tönkrement■ a hálózati kapcsoló KI van kapcsolva■ a ház biztosítéka hibás | ■ állítsa be újra■ cserélje ki az izzólámpát■ kapcsolja be■ helyezzen be új biztosítékot, ill. ellenőrizze a csatlakozásokat |
| A mozgásérzékelős lámpa nem kapcsol ki | ■ folyamatos mozgás az érzékelési tartományban | ■ ellenőrizze az érzékelési tartományt |
| A mozgásérzékelős lámpa érzékelhető mozgás nélkül szükségtelenül bekapcsol | ■ a lámpa nem rázkódásmentesen lett felszerelve■ mozgás történt, amit azonban a megfigyelő nem érzékelt (mozgás a fal mögött, kis tárgy mozgás a lámpa közvetlen közelében stb.) | ■ rögzítse szilárdan a készülékházat■ ellenőrizze az érzékelési tartományt |
| A mozgásérzékelős lámpa mozgás ellenére nem kapcsol be | ■ a gyors mozgásokat a zavarok csök-kentése érdekében a lámpa elnyom-ja, vagy túl szükre van beállítva az érzékelési tartomány | ■ ellenőrizze az érzékelési tartományt |
