BEDIENUNGSANLEITUNG RS 16 L S STEINEL

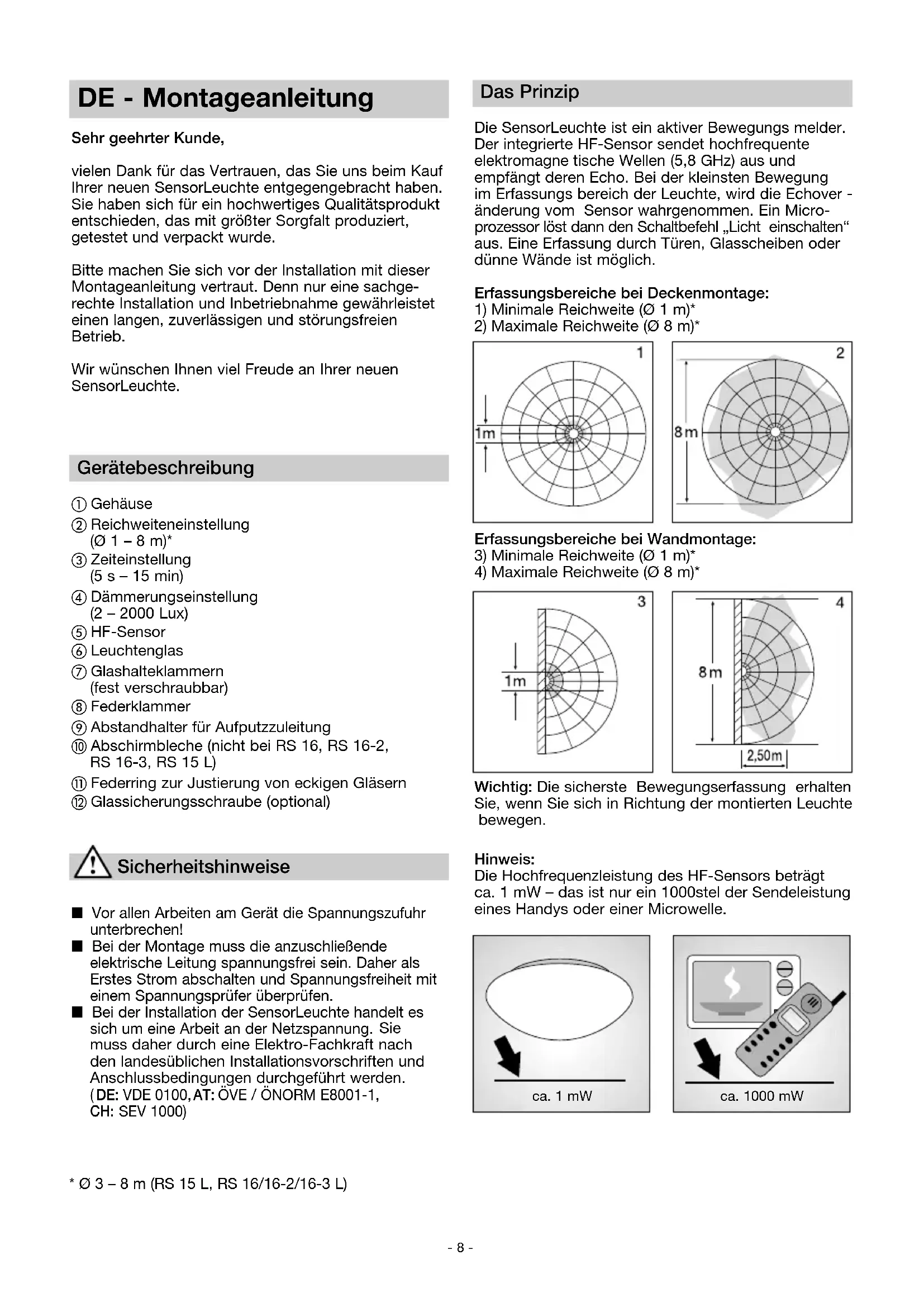

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 7- 7 - Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 8DE - Montageanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihrer neuen SensorLeuchte entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde. Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachge- rechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrer neuen SensorLeuchte. Gerätebeschreibung Gehäuse Reichweiteneinstellung (Ø 1 – 8 m)* Zeiteinstellung (5 s – 15 min) Dämmerungseinstellung (2 – 2000 Lux) HF-Sensor Leuchtenglas Glashalteklammern (fest verschraubbar) Federklammer Abstandhalter für Aufputzzuleitung Abschirmbleche (nicht bei RS 16, RS 16-2, RS 16-3, RS 15 L) Federring zur Justierung von eckigen Gläsern Glassicherungsschraube (optional) Das Prinzip Die SensorLeuchte ist ein aktiver Bewegungs melder. Der integrierte HF-Sensor sendet hochfrequente elektromagne tische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungs bereich der Leuchte, wird die Echover - änderung vom Sensor wahrgenommen. Ein Micro- prozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. Erfassungsbereiche bei Deckenmontage:

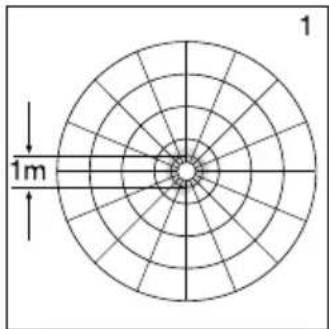

1) Minimale Reichweite (Ø 1 m)*

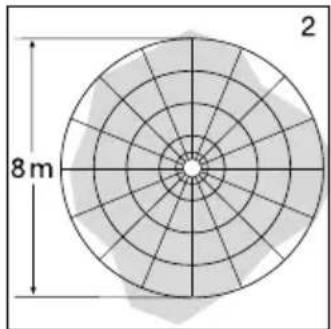

2) Maximale Reichweite (Ø 8 m)*

Erfassungsbereiche bei Wandmontage:

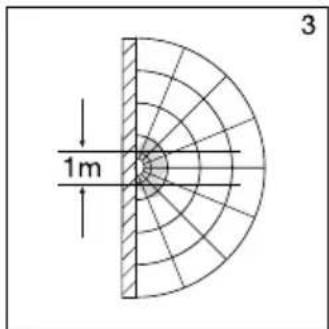

3) Minimale Reichweite (Ø 1 m)*

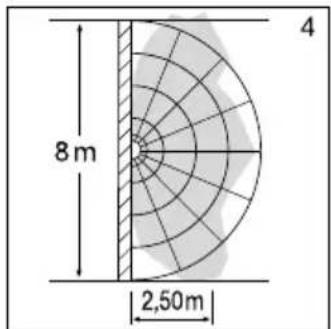

4) Maximale Reichweite (Ø 8 m)*

Wichtig: Die sicherste Bewegungserfassung erhalten Sie, wenn Sie sich in Richtung der montierten Leuchte bewegen. Sicherheitshinweise n Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen! n Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. n Bei der Installation der SensorLeuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher durch eine Elektro-Fachkraft nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden.

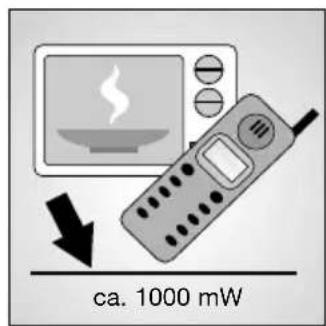

DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW – das ist nur ein 1000stel der Sendeleistung eines Handys oder einer Microwelle. ca. 1 mW ca. 1000 mW

  • Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 9Installation Wichtig: Bei der Montage der SensorLeuchte ist darauf zu achten, dass sie erschüt terungsfrei befestigt wird. Der Anschluss an einen Dimmer führt zur Beschä digung der SensorLeuchte. Montageschritte: Vor der Wand- oder Deckenmontage der RS 21 L sind als Erstes die Glashalteklammern zu montieren und die Gläser zu justieren (siehe Zeichnung Seite 3).

1. Gehäuse an die Wand/Decke halten und

Bohrlöcher anzeichnen. Dabei auf die Leitungsführung in der Wand/Decke achten.

2. Löcher bohren, Dübel (Ø 6 mm) setzen.

3. Dichtstopfen für Netzzuleitung einsetzen und

4. Kabel der Netzzuleitung hindurchführen.

5. Gehäuse anschrauben.

6. Anschluss der Netzzulei tung (s. Abb.). Die Netz -

zuleitung besteht aus einem 3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Im Zweifel müssen Sie die Kabel mit einem Span- nungsprüfer identifizieren; anschließend wieder span- nungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Lüsterklemme angeschlossen. Technische Daten Leistung: RS 10/10-x/13/21 L: max. 60 W/E 27 RS 14 L: max. 60 W/E 27 RS 15/16/16-x L: max. 60 W/E 27 RS 100/103 L: max. 60 W/E 27 RS 104 - 110 L: max. 2 x 30 W/G 9 zusätzlich max. 800 W (ohmsche Last, z. B. Glühlampe) zusätzlich max. 100 W (z.B. Bad-/WC-Lüfter) Netzanschluss: 230 – 240 V, 50 Hz Einsatzort: im Innenbereich von Gebäuden, Wand-/Deckenmontage HF-Technik: 5,8 GHz CW-Radar, ISM Band Sendeleistung: ca. 1 mW Erfassung: 360°, 160° Öffnungswinkel ggf. durch Glas, Holz und Leichtbauwände Reichweite: Ø 1 – 8 m, stufenlos einstellbar Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Zeiteinstellung: 5 s bis 15 min Dämmerungseinstellung: 2 – 2000 Lux Schutzart: IP 44 (IP 20 RS 21 L) Schutzklasse: II Eigenverbrauch: ca. 0,9 W

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz - schalter zum Ein- und Aus schalten installiert sein.

7. Funktionseinstellungen , , vornehmen.

8. Leuchtenglas aufsetzen und entweder durch

Drehen oder mit den Federklammern (RS 21 L) sichern. Wandmontage Netzzuleitung Aufputz

Die Wandmontage, bei Netzzuleitung Aufputz, kann gemäß der Darstellung auf Seite 7 vorgenommen werden. Anschluss eines zusätz lichen Verbrauchers: An der SensorLeuchte kann ein zusätzlicher Ver- braucher (z.B. Bad-/WC-Lüfter) angeschlossen wer- den, der durch die Elektronik geschaltet wird. Der stromzuführende Leiter zum Verbraucher wird in die mit L' gekennzeichnete Klemme geschraubt. Vorher ist die Schutzkappe mit einer Zange zu entfernen. Außerdem müssen die Kabel mit der wärmebeständi- gen Ader isolierung versehen werden. Der Neutralleiter (N), sowie ggf. Schutzleiter (PE) wird von der Verteilerdose weitergeschleift. (s. Schaltplan Seite 4 )

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 10Nachdem das Gehäuse montiert und der Netz- anschluss vorgenommen ist, kann die SensorLeuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme der Leuchte über den Lichtschalter schaltet diese sich für die Einmessphase nach 10 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Lichtschalters ist nicht erfordelich. Reichweiteneinstellung (Empfindlichkeit) Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,5 m Höhe als Erfas- sungsbereich ergibt. Reichweitenein- stellung Links anschlag bedeutet minimale Reichweite (ca. Ø 1 m)*, Rechtsanschlag bedeutet maximale Reichweite (ca. Ø 8 m)*. (Bei Ausliefe rung ist die Leuchte werk seitig auf maximale Reichweite eingestellt.)

Zeiteinstellung (Ausschaltverzögerung) Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 s (Einstellregler Linksan schlag) bis max. 15 min (Einstellregler Rechtsan schlag) eingestellt werden. (Bei Auslieferung ist die Leuchte werk- seitig auf kürzeste Zeit eingestellt.) Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kür zeste Zeit einzustellen. Hinweis: Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Dämmerungseinstellung (Ansprechschwelle) Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2–2000 Lux eingestellt werden. Einstellregler Links anschlag bedeutet Dämme rungs betrieb ca. 2 Lux. Einstellregler Rechts- anschlag bedeutet Tages lichtbetrieb ca. 2000 Lux. (Bei Auslieferung ist die Leuchte werk- seitig auf Tageslichtbetrieb eingestellt.) Bei der Einstellung des Erfassungs bereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf Rechts anschlag stehen. Funktionen

Ø 1 m – 8 m* Herstellergarantie Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Wir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht. Konformitätserklärung Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp RS der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de 5 s – 15 min 2 – 2000 Lux

  • Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Entsorgung Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 11- 11 - Betriebsstörungen SensorLeuchte ohne Spannung SensorLeuchte schaltet nicht ein SensorLeuchte schaltet nicht ausSensorLeuchte schaltet ohne erkennbare Bewegung ein SensorLeuchte schaltet trotz Bewegung nicht ein Störung Haussicherung defekt, nicht eingeschaltet, Leitung unterbrochen Kurzschluss in der Netzzuleitung Eventuell vorhandener Netzschalter aus neue Haussicherung, Netz schalter einschalten, Lei tung überprüfen mit Spannungsprüfer Anschlüsse überprüfen Netzschalter einschalten Dämmerungseinstellung falsch gewählt Glühlampe defekt Netzschalter AUS Haussicherung defekt neu einstellen Glühlampe austauschen einschalten neue Haussicherung, evtl. Anschluss überprüfen dauernde Bewegung im Erfassungsbereich Bereich kontrollieren Leuchte nicht erschütterungsfrei montiert Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Be- wegung eines kleinen Objektes in unmittelbarer Lampennähe etc.) Gehäuse fest montieren Bereich kontrollieren schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt Bereich kontrollieren Ursache Abhilfe

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: • bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchs-bedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind, • bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, • wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, • wenn Wartung und Pflege der Produkte nicht ent-sprechend der Bedienungsanleitung erfolgt sind, • wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, • bei Transportschäden oder -verlusten. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH –Reklamationsabteilung–, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.
