MANUAL DE UTILIZADOR RS 16 L S STEINEL

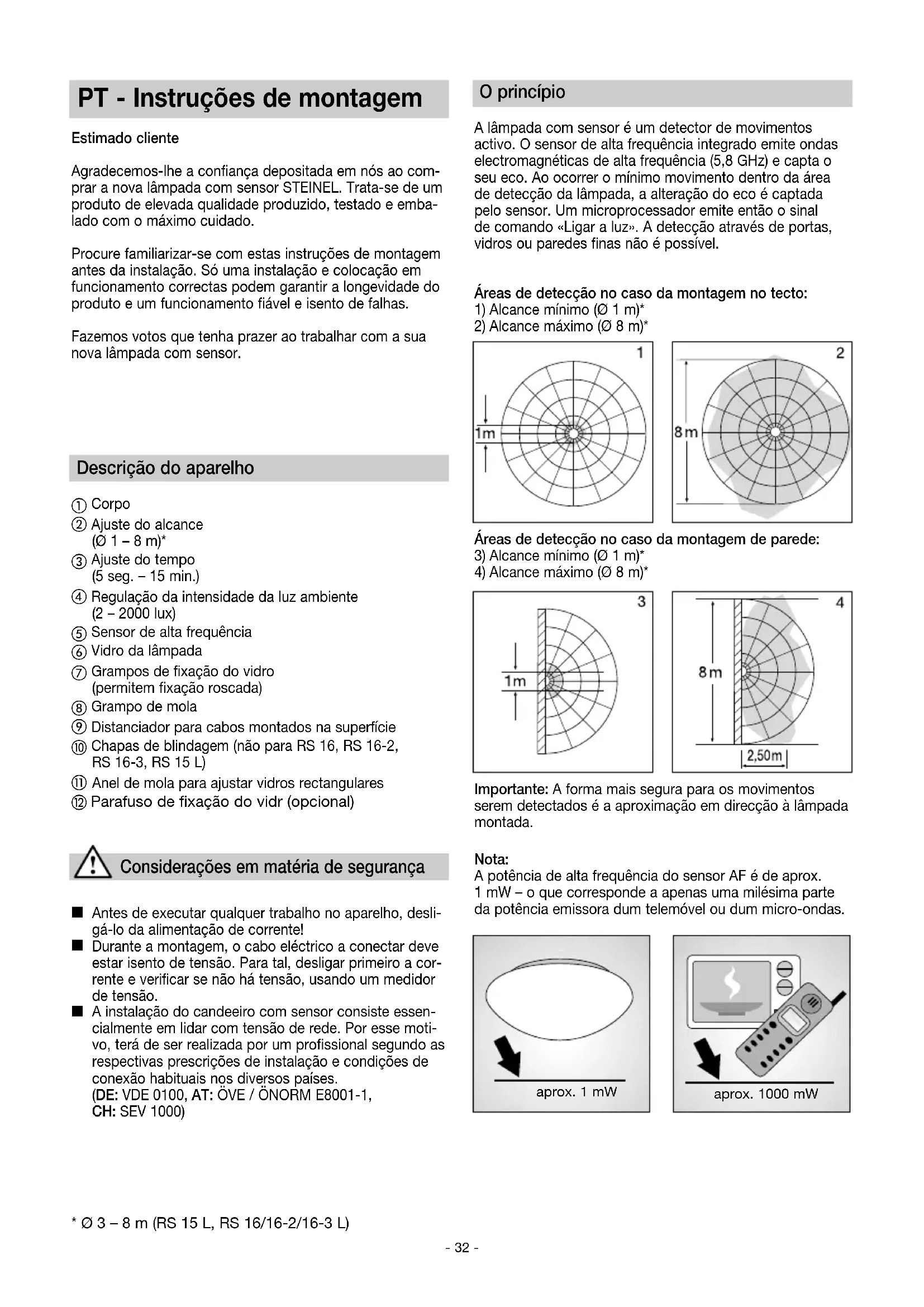

AÑOS DE FABRICANTE Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 32PT - Instruções de montagem Estimado cliente Agradecemos-lhe a confiança depositada em nós ao com- prar a nova lâmpada com sensor STEINEL. Trata-se de um produto de elevada qualidade produzido, testado e emba- lado com o máximo cuidado. Procure familiarizar-se com estas instruções de montagem antes da instalação. Só uma instalação e colocação em funcionamento correctas podem garantir a longevidade do produto e um funcionamento fiável e isento de falhas. Fazemos votos que tenha prazer ao trabalhar com a sua nova lâmpada com sensor. Descrição do aparelho

Regulação da intensidade da luz ambiente (2 – 2000 lux)

Sensor de alta frequência

Grampos de fixação do vidro (permitem fixação roscada)

Chapas de blindagem (não para RS 16, RS 16-2, RS 16-3, RS 15 L)

Anel de mola para ajustar vidros rectangulares Parafuso de fixação do vidr (opcional) O princípio A lâmpada com sensor é um detector de movimentos activo. O sensor de alta frequência integrado emite ondas electromagnéticas de alta frequência (5,8 GHz) e capta o seu eco. Ao ocorrer o mínimo movimento dentro da área de detecção da lâmpada, a alteração do eco é captada pelo sensor. Um microprocessador emite então o sinal de comando «Ligar a luz». A detecção através de portas, vidros ou paredes finas não é possível.

Áreas de detecção no caso da montagem no tecto:

Importante: A forma mais segura para os movimentos serem detectados é a aproximação em direcção à lâmpada montada. Áreas de detecção no caso da montagem de parede:

Considerações em matéria de segurança

Antes de executar qualquer trabalho no aparelho, desli- gá-lo da alimentação de corrente!

Durante a montagem, o cabo eléctrico a conectar deve estar isento de tensão. Para tal, desligar primeiro a cor- rente e verificar se não há tensão, usando um medidor de tensão.

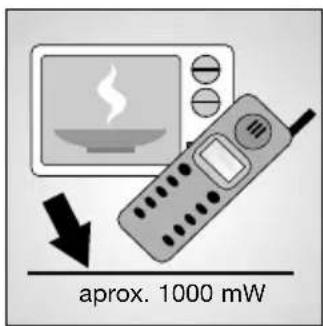

A instalação do candeeiro com sensor consiste essen- cialmente em lidar com tensão de rede. Por esse moti- vo, terá de ser realizada por um profissional segundo as respectivas prescrições de instalação e condições de conexão habituais nos diversos países. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Nota: A potência de alta frequência do sensor AF é de aprox. 1 mW – o que corresponde a apenas uma milésima parte da potência emissora dum telemóvel ou dum micro-ondas. aprox. 1 mW aprox. 1000 mW

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 33Instalação Importante: Ao montar a lâmpada com sensor é necessário assegurar que fique montada sem ser exposta à trepi- dação. A ligação dum regulador de luz danifica a lâmpada com sensor. Passos de montagem: Antes de montar a RS 21 L na parede ou no tecto é preciso montar primeiro os grampos de fixação do vidro e ajustar os vidros (ver desenho pág. 3).

1. Encostar o corpo da lâmpada

na parede ou no tecto e marcar os furos. Atenção aos tubos e cabos eventual- mente existentes dentro da parede ou do tecto.

2. Fazer os furos, colocar buchas (Ø 6 mm).

3. Meter o bucim vedante para o cabo de alimentação de

5. Aparafusar o corpo da lâmpada

6. Ligação do cabo proveniente da rede (v. fig.). O cabo

proveniente da rede é formado por um cabo de 3 fios: L = fase (geralmente preto, castanho ou cinzento) N = neutro (geralmente azul) PE = condutor terra (verde/amarelo) Em caso de dúvida, identificar os cabos com um detector de tensão; a seguir, voltar a desligar a tensão. A fase (L) e o neutro (N) são conectados na barra de junção. Dados técnicos Potência: RS 10/10-x/13/21 L: máx. 60 W/E 27 RS 14 L: máx. 60 W/E 27 RS 15/16/16-x L: máx. 60 W/E 27 RS 100/103 L: máx. 60 W/E 27 RS 104 – 110 L: máx. 2 x 30 W/G 9 adicionalmente, máx. 800 VA (carga óhmica, p. ex. lâmpada incandescente) adicionalmente, máx. 100 VA (p.ex. ventilador casa de banho) Ligação à rede: 230 – 240 V, 50 Hz Área de aplicação: no interior de edifícios, montagem de parede/tecto Técnica de alta frequência: radar CW 5,8 GHz, banda ISM Potência de transmissão: aprox. 1 mW Detecção: 360°, ângulo de abertura 160° eventualmente através de vidro, madeira e paredes leves Alcance: Ø 1 – 8 m, progressivamente regulável Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Ajuste do tempo: 5 seg. – 15 min. Regulação crepuscular: 2 – 2000 Lux Grau de protecção: IP 44 (IP 20 RS 21 L) Grau de protecção: II Consumo próprio: aprox. 0,9 W

Importante: Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos fios terão de ser identifi- cados e ligados de novo. Naturalmente que no cabo de rede pode estar montado um interruptor de rede do tipo ”ligar - desligar”.

7. Ajustar as funções

8. Colocar o vidro da lâmpada e fixá-lo rodando-o ou

usando os grampos de mola (RS 21 L). Montagem saliente do cabo proveniente da rede na parede

A montagem saliente do cabo proveniente da rede na parede pode ser efetuada conforme ilustrado na página 7. Ligação dum consumidor suplementar: É possível ligar um consumidor adicional (p.ex. um ventilador para casa de banho/W.C.) no candeeiro com sensor, que passa a ser comandado pelo sistema electrónico. O condutor de corrente ao consumidor é aparafusado no borne com a marca L'. Antes será necessário remover a tampa de protecção com um alicate. Além disso, é preciso prover os cabos com um isolamento de fios resistente ao calor. O neutro (N), bem como o eventualmente existente condutor terra (PE) são passados pela caixa distribuidora. (v. esquema de ligações eléctricas pág. 4)

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 34Depois de ter montado o corpo e de ter realizado a liga- ção à rede, a lâmpada com sensor pode ser colocada em funcionamento. Ao ligar a luz através do interruptor, o can- deeiro apaga-se passado 10 seg. para realizar a fase de medição e volta a ficar activo para o funcionamento com sensor. Não é necessário voltar a carregar no interruptor de luz. Ajuste do alcance (sensibilidade) O termo alcance descreve o diâmetro mais ou menos circular, no chão, que resulta como área de detecção ao montar a lâm- pada a uma altura de aproximadamente 2,5 m. Regulador do ajuste do alcance totalmente para a esquerda significa alcance mínimo (aprox. Ø 1 m)*, totalmente para a direita significa alcance máximo (aprox. Ø 8 m)*. (Ao ser fornecida, a lâmpada vem da fábrica com o ajuste de alcance máximo).

Retardamento na desoperação (ajuste do tempo) A duração da luz desejada da lâmpada pode ser regulada progressivamente de aprox. 5 seg. (regulador todo para a esquerda) até a um máx. de 15 min. (regulador todo para a direita). (Ao ser fornecida, a lâmpada vem da fábrica com o ajuste do tempo mínimo.) Cada detec- ção de movimento faz reiniciar o cronómetro. Ao realizar o ajuste da área de detecção e o teste de funcionamento, recomendamos ajustar o tempo mais curto. Nota: Após cada processo de desligamento da lâmpada, a nova captação de movimento é interrompida por aprox. 1 segundo. Só depois de ter decorrido este tempo é que a lâmpada pode activar a luz ao detectar um movimento.

Regulação da intensidade da luz ambiente (Limiar de resposta) O limiar de resposta desejado pode ser ajustado continuamente de 2 a 2000 lux. Quando o parafuso de ajuste se encontra no limite do lado esquerdo sig- nifica que está regulado o regime crepus- cular com aprox. 2 lux. Parafuso de ajus- te todo para a direita significa: regime diurno aprox. 2000 lux. (Ao ser fornecida, a lâmpada vem da fábrica com o ajuste em regime diurno). Para regular a área de detecção e proceder ao teste de funcionamento à luz do dia, o regulador tem de estar no limite direito. Funções

Ø 1 m – 8 m* Declaração de conformidade O(a) abaixo assinado(a) STEINEL Vertrieb GmbH declara que o presente tipo de equipamento de rádio RS está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: www.steinel.de 5 seg. – 15 min. 2 – 2000 Lux

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Reciclagem Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.: Segundo a diretiva europeia relativa aos resíduos de equi- pamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separa- damente e entregues nos pontos de recolha previstos para fins de reutilização ecológica. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 35- 35 - Falhas de funcionamento Lâmpada com sensor não tem tensãoLâmpada com sensor não ligaLâmpada com sensor não desliga A lâmpada com sensor liga sem movimento aparente A lâmpada com sensor não liga apesar de ocorrer um movimento Falha Fusível da casa está queimado, não ligado, ligação interrompida Curto-circuito no cabo proveniente da rede Interruptor de rede eventualmente existente está desligado Substituir fusível, ligar o interruptor de rede, verificar o cabo com detector de tensão Verificar as conexões Ligar o interruptor de rede Foi escolhida a regulação crepuscular errada Lâmpada fundida Interruptor de rede DESLIGADO Fusível da casa fundido Reajustar Substituir a lâmpada Ligar Fusível novo, verificar eventualmente a conexão Movimento constante na área de detecção Controlar a área O candeeiro não está montado à prova de trepidações Ocorreu um movimento, mas o observa-dor não reparou (movimento por trás da parede, movimento de um objecto pequeno nas imediações directas da lâmpada, etc.) Montar o corpo da lâmpada com firmeza Controlar a área Os movimentos rápidos são suprimidos para minimizar as falhas de detecção ou a área de detecção definida é demasiado pequena Controlar a área Causa Solução Garantia do fabricante Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostra-gem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas rela-cionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorrecta. Excluem-se igual-mente os danos provocados noutros objectos estra-nhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respectivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da factura (data da compra e carimbo do revendedor) e duma pequena descri-ção do problema.Serviço de reparação: Depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, o nosso serviço de assis-tência técnica encarregar-se-á da reparação do seu apare-lho. Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si.
