MANUALE UTENTE RS 16 L S STEINEL

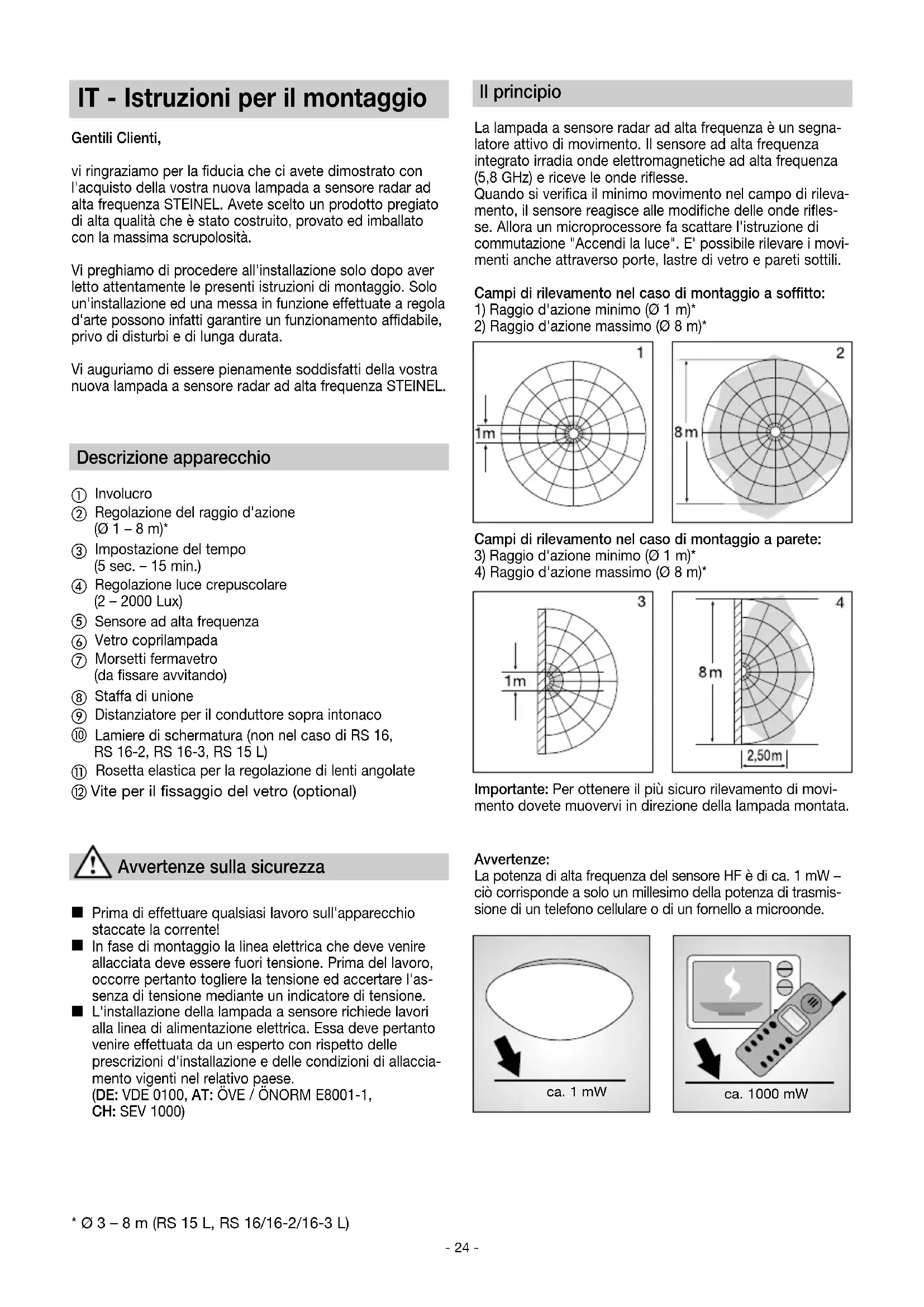

FABRIEKS JAAR GARANTIE Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 24IT - Istruzioni per il montaggio Gentili Clienti, vi ringraziamo per la fiducia che ci avete dimostrato con l'acquisto della vostra nuova lampada a sensore radar ad alta frequenza STEINEL. Avete scelto un prodotto pregiato di alta qualità che è stato costruito, provato ed imballato con la massima scrupolosità. Vi preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in funzione effettuate a regola d'arte possono infatti garantire un funzionamento affidabile, privo di disturbi e di lunga durata. Vi auguriamo di essere pienamente soddisfatti della vostra nuova lampada a sensore radar ad alta frequenza STEINEL. Descrizione apparecchio
Regolazione del raggio d'azione (Ø 1 – 8 m)*
Impostazione del tempo (5 sec. – 15 min.)
Regolazione luce crepuscolare (2 – 2000 Lux)
Sensore ad alta frequenza
Morsetti fermavetro (da fissare avvitando)
Distanziatore per il conduttore sopra intonaco
Lamiere di schermatura (non nel caso di RS 16, RS 16-2, RS 16-3, RS 15 L)
Rosetta elastica per la regolazione di lenti angolate Vite per il fissaggio del vetro (optional) Il principio La lampada a sensore radar ad alta frequenza è un segna- latore attivo di movimento. Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rileva- mento, il sensore reagisce alle modifiche delle onde rifles- se. Allora un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movi- menti anche attraverso porte, lastre di vetro e pareti sottili. Campi di rilevamento nel caso di montaggio a soffitto:

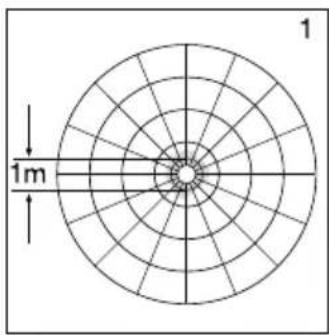

1) Raggio d'azione minimo (Ø 1 m)*

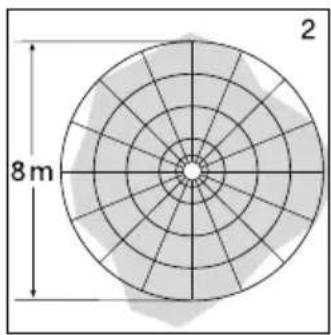

2) Raggio d'azione massimo (Ø 8 m)*
Importante: Per ottenere il più sicuro rilevamento di movi- mento dovete muovervi in direzione della lampada montata. Campi di rilevamento nel caso di montaggio a parete:

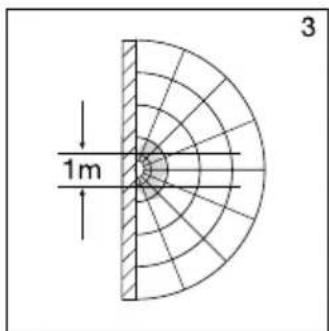

3) Raggio d'azione minimo (Ø 1 m)*

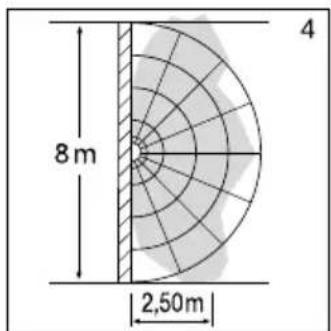

4) Raggio d'azione massimo (Ø 8 m)*
Avvertenze sulla sicurezza
Prima di effettuare qualsiasi lavoro sull'apparecchio staccate la corrente!
In fase di montaggio la linea elettrica che deve venire allacciata deve essere fuori tensione. Prima del lavoro, occorre pertanto togliere la tensione ed accertare l'as- senza di tensione mediante un indicatore di tensione.
L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Essa deve pertanto venire effettuata da un esperto con rispetto delle prescrizioni d'installazione e delle condizioni di allaccia- mento vigenti nel relativo paese. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Avvertenze: La potenza di alta frequenza del sensore HF è di ca. 1 mW – ciò corrisponde a solo un millesimo della potenza di trasmis- sione di un telefono cellulare o di un fornello a microonde. ca. 1 mW ca. 1000 mW
- Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 25Installazione Importante: Nel montaggio della lampada a sensore radar ad alta frequenza si deve provvedere a fissarla in modo tale che non si generino vibrazioni. L'allacciamento a un dimmer porta al danneggiamento della lampada a sensore radar ad alta frequenza. Fasi di montaggio: Prima del montaggio a parete o a soffitto della RS 21 L si devono innanzitutto montare i morsetti fermavetro e regolare i vetri (vedi disegno a pagina 3).
1. Tenete l'involucro
contro il muro/il soffitto e segnate i punti dove dovranno venire effettuati i fori. Fate atten- zione al percorso dei conduttori nella parete/nel soffitto.
2. Effettuate i fori, inserite i tasselli (Ø 6 mm) .
3. Inserire e perforare un tappo di tenuta per il cavo di
collegamento alla rete elettrica.
4. Fate passare i fili di collegamento alla rete.
5. Applicate l'involucro
6. Eseguite l'allacciamento alla rete (v. ill.). Il cavo di colle-
gamento alla rete ha 3 fili: L = fase (solitamente di colore nero, marrone o grigio) N = conduttore neutro (di norma blu) PE = conduttore di terra (verde/giallo) Se avete dei dubbi controllate i cavi con un indicatore di tensione; poi disinserite nuovamente la tensione. Il filo di fase (L) ed il conduttore neutro (N) si allacciano ai relativi morsetti della lampada. Dati tecnici Potenza: RS 10/10-x/13/21 L: max. 60 W/E 27
RS 15/16/16-x L: max. 60 W/E 27 RS 100/103 L: max. 60 W/E 27 RS 104 - 110 L: max. 2 x 30 W/G 9 in aggiunta max. 800 W (carico ohmico, per es. lampadina) in aggiunta max. 100 W (per es. aspiratore de bagno / WC) Allacciamento alla rete: 230 – 240 V, 50 Hz Luogo d'impiego: all'interno di edifici, montaggio a parete/soffitto Tecnica ad alta frequenza: 5,8 GHz radar ad onda continua, banda ISM Potenza di trasmissione: ca. 1 mW Rilevamento: 360°, 90° angolo di apertura riesce a percepire il movimento anche attraverso vetro, legno e pareti sottili Raggio d'azione: Ø 1 – 8 m, a regolazione continua Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Impostazione del tempo: 5 sec. ad un massimo di 15 min. Regolazione crepuscolare: 2 – 2000 lux Classe di protezione: IP 44 (IP 20 RS 21 L) Classe di protezione: II Consumo proprio: ca. 0,9 W
Importante: Lo scambio di collegamenti causa un corto cir- cuito nell'apparecchio o nella sua scatola dei fusibili. In questo caso i singoli cavi devono essere reidentificati e quindi rimontati. Ovviamente nella linea di allacciamento alla rete può venire installato un interruttore di rete per l'accensione e lo spegnimento.
7. Effettuate l'impostazione delle funzioni
8. Applicate il vetro coprilampada e fissatelo avvitandolo o
per mezzo delle staffe di unione (RS 21 L). Montaggio a muro cavo di allacciamento alla rete sopra intonaco
Il montaggio a muro in caso di linea di allacciamento alla rete in superficie può essere effettuato in base alla figura a pagina 7. Allacciamento di un'utenza aggiuntiva: Alla lampada a sensore è possibile allacciare un'ulteriore utenza (per es. aspiratore da bagno / WC) che viene comandata dal sistema elettronico. Il conduttore che porta corrente all'utenza viene avvitato nel morsetto contrasse- gnato con L'. Prima di ciò si deve rimuovere con una pinza il cappuccio di protezione. Inoltre si deve applicare ai cavi l'isolamento dei fili resistenti al calore. Il conduttore neutro (N), nonché il conduttore di protezione eventualmente presente (PE), vengono collegati a doppino dalla scatola di derivazione (vedi schema elettrico a pagina 4).
Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 26Dopo che l'involucro è stato montato ed è stato effettuato l'allacciamento alla rete la lampada sensore può essere messa in esercizio. Se si mette in funzione la lampada attra- verso questo interruttore per la luce, essa dopo 10 secondi si spegne per la fase di misurazoine ed è poi attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce. Regolazione del raggio d'azione (sensibilità) Con il concetto di raggio d'azione si inten- de il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,5 m di altezza. Regolazione del raggio d'azione . Battuta a sinistra significa raggio d'azione minimo (ca. Ø 1 m)*, battuta a destra significa raggio d'azione massimo (ca. Ø 8 m)*. (Alla consegna la lampada è impostata sul raggio d'azione massimo.)
Impostazione del tempo (Ritardo dello spegnimento) Il tempo per cui si desidera che la lampada rimanga illuminata può essere impostato con regolazione continua tra ca 5 sec. (regolatore completamente a sinistra) e un massimo di 15 min. (regolatore completamente a destra). (L'apparecchio viene consegnato impostato dal costrut- tore sul tempo minimo.). Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo il contaminuti si azzera. Per provare il rilevatore in funzione della zona di rilevamento a luce diurna e per il test delle funzioni si consiglia di impostare il tempo minimo. Avvertenze: Ogni volta che viene spenta la luce, per circa 1 secondo viene interrotto il rilevamento di movimento. Solo dopo che è trascorso questo periodo di tempo, l'inter- ruttore a sensore è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azio- ne.
Regolazione luce crepuscolare (soglia d'intervento) La soglia di reazione desiderata si può impostare in continuo da circa 2 lux fino a 2000 lux. Regolatore completamente a sinistra significa funzionamento con luce crepuscolare ca. 2 Lux. . Regolatore completamente a destra significa fun- zionamento con luce diurna ca. 2000 Lux. (L'apparecchio viene consegnato impostato dal costruttore sul funziona- mento con luce diurna.) Nella regolazione del campo di rile- vamento e per il test di funzionamento il regolatore deve trovarsi completamente a destra. Funzioni
Ø 1 m – 8 m* Dichiarazione di conformità Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio RS è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di confor- mità UE è disponibile al seguente indirizzo Internet: www.steinel.de 5 sec – 15 min 2 – 2000 lux
- Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Smaltimento Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.
Non gettare gli apparecchi elettrici nei rifiuti domestici!
Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attua- zione nel diritto nazionale, gli apparecchi elettrici ed elettro- nici non più idonei all’uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 27- 27 - Disturbi di funzionamento La lampada a sensore è senza tensioneLa lampada a sensore non si accendeLa lampada a sensore non si spegne La lampada a sensore interviene senza che si sia verificato un movimento sensibile Nonostante la presenza di movimento, la lampada a sensore non si accende Disturbo
fusibile guasto, lampada non accesa, punto di interruzione nel cavo
corto circuito nella linea di allacciamento alla rete l'interruttore di rete eventualmente presente è spento nuovo fusibile, accendere l'interruttore di rete, verificare la linea elettrica con il voltmetro verificare i collegamenti
accendere l'interruttore di rete la scelta regolazione scelta di luce crepu-scolare è sbagliata lampadina guasta interruttore di rete OFF il fusibile dello stabile è difettoso reimpostare
sostituire la lampadina accendere cambiare fusibile, eventualmente controllare l'allacciamento movimento continuo nel campo di rilevamento controllare il campo il montaggio della lampada è tale da non renderla priva di vibrazioni si è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.) montare l'involucro fissandolo bene
controllare il campo i movimenti rapidi vengono soppressi per rendere minimo il disturbo o il campo di rilevamento è stato impostato su un valore troppo piccolo controllare il campo causa Rimedi Garanzia del produttore Questo prodotto STEINEL viene prodotto con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove di campionamento. STEINEL garantisce la perfetta qualità ed il funzionamento. La garan-zia si estende a 36 mesi ed inizia il giorno d'acquisto dall'utilizzatore. Noi eliminiamo vizi dovuti a difetti del mate-riale o ad errori di fabbricazione, la prestazione della garan-zia consiste a nostra discrezione nella riparazione o nella sostituzione di pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a parti soggette al logorio nonchè in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulterio-ri danni conseguenti su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene in-viato non smontato, ben imballato e accompagnato da una breve descrizione e dallo scontrino o dalla fattura (in cui indicati la data dell'ac-quisto e il timbro del rivenditore), al centro di assistenza competente.Centro assistenza tecnica: Con periodo di garanzia scaduto e nel caso di difetti che non danno diritto a prestazioni di garanzia, il nostro centro di assistenza esegue le relative riparazioni. Inviate il prodot-to ben imballato al più vicino centro di assistenza.
