РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS 16 L S STEINEL

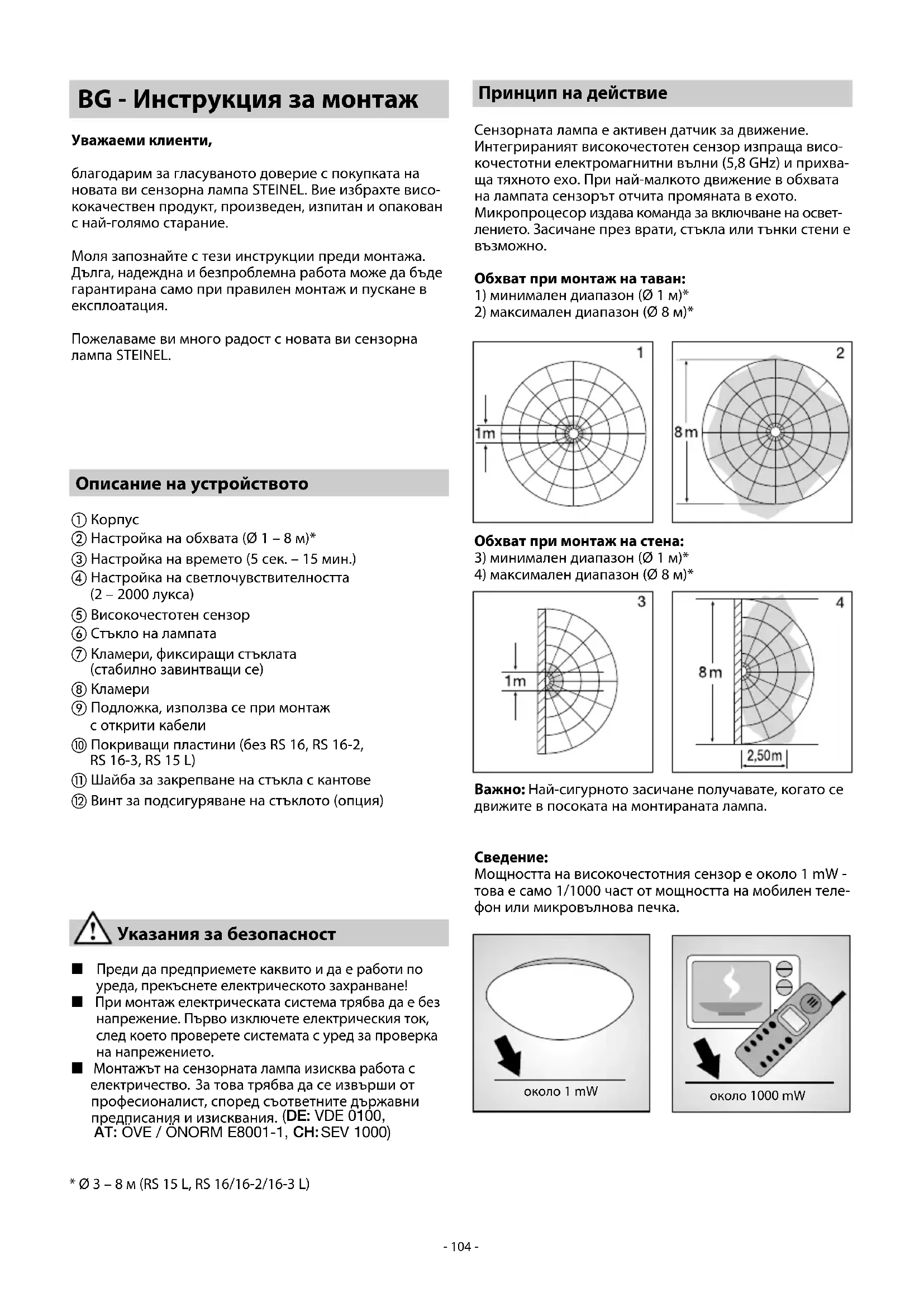

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:43 Seite 104BG - Инструкция за монтаж Уважаеми клиенти, благодарим за гласуваното доверие с покупката на новата ви сензорна лампа STEINEL. Вие избрахте висо- кокачествен продукт, произведен, изпитан и опакован с най-голямо старание. Моля запознайте с тези инструкции преди монтажа. Дълга, надеждна и безпроблемна работа може да бъде гарантирана само при правилен монтаж и пускане в експлоатация. Пожелаваме ви много радост с новата ви сензорна лампа STEINEL. Описание на устройството

Настройка на обхвата (Ø 1 – 8 м)* Настройка на времето (5 сек. – 15 мин.) Настройка на светлочувствителността (2 – 2000 лукса) Високочестотен сензор Стъкло на лампата Кламери, фиксиращи стъклата (стабилно завинтващи се)

Подложка, използва се при монтаж с открити кабели Покриващи пластини (без RS 16, RS 16-2, RS 16-3, RS 15 L) Шайба за закрепване на стъкла с кантове Винт за подсигуряване на стъклото (опция) Принцип на действие Сензорната лампа е активен датчик за движение. Интегрираният високочестотен сензор изпраща висо- кочестотни електромагнитни вълни (5,8 GHz) и прихва- ща тяхното ехо. При най-малкото движение в обхвата на лампата сензорът отчита промяната в ехото. Микропроцесор издава команда за включване на освет- лението. Засичане през врати, стъкла или тънки стени е

Обхват при монтаж на таван:

Важно: Най-сигурното засичане получавате, когато се движите в посоката на монтираната лампа. Указания за безопасност n Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване! n При монтаж електрическата система трябва да е без напрежение. Първо изключете електрическия ток, след което проверете системата с уред за проверка на напрежението. n Монтажът на сензорната лампа изисква работа с електричество. За това трябва да се извърши от професионалист, според съответните държавни предписания и изисквания. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

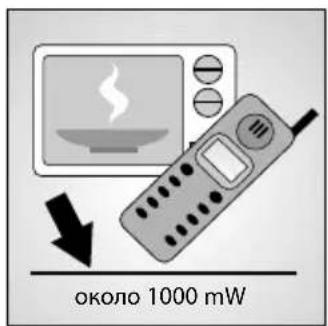

Мощността на високочестотния сензор е около 1 mW - това е само 1/1000 част от мощността на мобилен теле- фон или микровълнова печка. около 1 mW около 1000 mW

• Ø 3 – 8 м (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:43 Seite 105Монтаж Важно: Сензорната лампа трябва да се монтира така, че да е неподвижна. Свързването към димер води до повреда на сензорната лампа. Последователност за монтаж: Преди монтажа на стена или таван на RS 21 L поставете кламерите, фиксиращи стъклата и самите стъкла (виж графиката на страница 3).

1. Корпус задръжте върху стената/тавана и марки-

тайте местата за пробиване. При това внимавайте откъде минават кабелите в стената/тавана.

2. Пробийте дупките, поставете дюбелите (Ø 6 мм).

3. Поставете и пробийте уплътненията.

6. Свързване към мрежата (виж картинката).

Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) При съмнение проводниците трябва да бъдат иденти- фицирани с уред за проверка на напрежението, след което напрежението отново трябва да бъде спряно. Фазата (L) и нулата (N) се свързват към лустер клемата. Технически данни Мощност: RS 10/10-x/13/21 L: макс. 60 W/E 27 RS 14 L: макс. 60 W/E 27 RS 15/16/16-x L: макс. 60 W/E 27 RS 100/103 L: макс. 60 W/E 27 RS 104 - 110 L: макс. 2 x 30 W/G 9 допълнително макс. 800 W (активен товар, напр. лампа) допълнително макс. 100 W (напр. вентилатор) Захранване: 230 – 240 V, 50 Hz Място на използване: във вътрешността на сгради, монтаж на стена/таван Високочестотна техника: 5,8 GHz радар с непрекъснати вълни, ISM честотен обхват Излъчвана мощност: около 1 mW Засичане: 360°, 160° ъгъл на отваряне евентуално през стъкло, дърво и леки преградни стени Обхват: Ø 1 – 8 м, безстепенно регулиране Ø 3 – 8 м (RS 15 L, RS 16/16-2/16-3 L) Настройка на времето: 5 сек. до 15 мин. Настройка на светлочувствителността: 2 – 2000 лукса Вид защита: IP 44 (IP 20 RS 21 L) Клас защита: II Собствено потребление: около 0,9 W

Важно: Размяна на проводниците води до късо съеди- нение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва да бъде идентифициран и свързан отново. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

7. Да се направи функционална настройка , , .

8. Поставете стъклото на лампата и го фиксирайте или

чрез завъртане, или с кламерите (RS 21 L). Монтаж на стена, видими кабели Монтажът на стена, при открити кабели, може да бъде извършен според изображението на страница 7. Свързване на допълнителен потребител: Към сензорната лампа може да бъде включен допъл- нителен потребител (напр. вентилатор), който се управлява от електрониката. Фазата към потребителя се поставя в обозначената с L' клема. Преди това с клещи трябва да бъде отстранена защитната капачка. Освен това, кабелите трябва да бъдат снабдени

устойчива изолация. Нулата (N), както и евентуален заземителен проводник (PE), се взимат от разпредели- телната кутия. (виж схемата на страница 4 )

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:43 Seite 106След като корпусът е монтиран и свързването към мрежата е осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация лампата се изключва след 10 сек. за калибриращ режим, след което се активира сензорния режим. Следващо задействане на ключа за включване не е необходимо. Настройка на обхвата (чувствителност) Понятието обхват визира приблизи- телно кръглата област на пода, която се образува при монтаж на височина 2,5 м. Регулаторът за настройка на обхвата в ляво означава минимален обхват (около Ø 1 м)*, в дясно означа- ва максимален обхват (около Ø 8 м). (При покупка лампата е настроена на максимален

Настройка на времето за изключване Желаната продължителност на осветя- ване може да се избира безстепенно между 5 сек. (Регулаторът в ляво) до макс. 15 мин. (Регулаторът в дясно). (При покупка лампата е настроена на най-краткия интервал). Всяко засече- но движение в рамките на интервала връща часовника в първоначална позиция. При наст- ройка на обхвата и за проверка на функциите се пре- поръчва да бъде избран най-краткия интервал. Сведение: След всяко изключване на лампата сензорът за движение остава неактивен за около 1 секунда. Едва след това лампата може да се включи при засечено

Настройка на светлочувствителността (праг на задействане) Желаният праг на задействане на лам- пата може да се регулира безстепенно между 2-2000 лукса. Регулаторът в ляво означава чувствителност 2 лукса. Регулаторът в дясно означава днев- на светлина около 2000 лукса. (При покупката лампата е настроена на дневна светлина.) При настройка на обхвата и при проверка на функциите на дневна светлина регулато- рът трябва да е в дясно.

Ø 1 м – 8 м* Декларация за съответствие С настоящото STEINEL Vertrieb GmbH декларира, че този тип радиосъоръжение RS е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декла- рацията за съответствие може да се намери на след- ния интернет адрес: www.steinel.de 5 сек. – 15 мин.2 – 2000 лукса

• Ø 3 – 8 м (RS 15 L, RS 16/16-2/16-3 L) Отстраняване Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС: Според действащата Директива на ЕС за стари елек- тронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:43 Seite 107- 107 - Проблеми при експлоатация Сензорната лампа е без напрежениеСензорната лампа не се включваСензорната лампа не се изключваСензорната лампа се включва без видимо движениеСензорната лампа не се включва, въпреки наличието на движениеПроблем Главен предпазител дефектен, не е включена, прекъснат кабел Късо съединение Евентуален прекъсвач да се изключи Нов главен предпазител, да се включи, кабелите да се проверят с уред за проверка на напрежението Да се проверят връзките Прекъсвачът да се включи Настройката на светлочувствител-ността е погрешно направена Осветителното тяло е дефектно Прекъсвачът е изключен Главният предпазител е дефектен Настройката да се направи наново Осветителното тяло да се замени Прекъсвачът да се включи Нов главен предпазител, евентуално да се провери връзката Продължително движение в обхвата Да се провери обхвата Лампата не е монтирана стабилно Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непос-редствена близост до лампата и т.н.) Корпусът да се закрепи стабилно Да се провери обхвата Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхват Да се провери обхватаПричина Решение Гаранция от производителя Този продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопас-ност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на слу- чайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в материала или произ-водството, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получе-ни в резултат на неправилна употреба или поддръжка. Следващи щети на чужди предмети за изключени. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).Ремонтен сервиз: След изтичане на гаранцията или при дефекти, непок-рити от гаранцията, се обръщайте към нашите заводс-ки сервизи. Моля изпратете добре опакования продукт до най-близкия сервиз.
