INSTRUKCJA OBSŁUGI RS 16 L S STEINEL

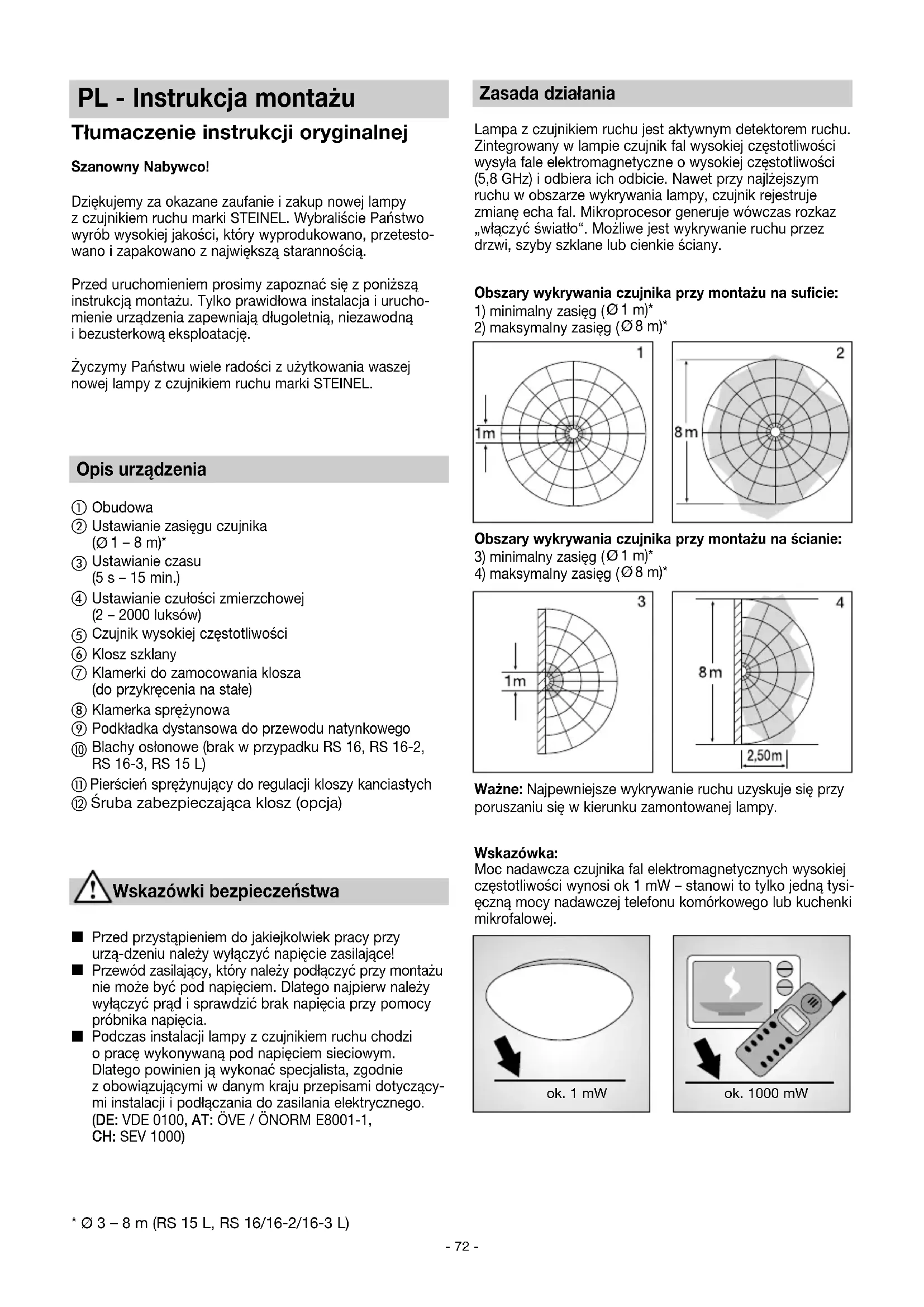

ZÁRUKA ROKY VÝROBCU Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 72PL - Instrukcja montażu Szanowny Nabywco! Dziękujemy za okazane zaufanie i zakup nowej lampy z czujnikiem ruchu marki STEINEL. Wybraliście Państwo wyrób wysokiej jakości, który wyprodukowano, przetesto- wano i zapakowano z największą starannością. Przed uruchomieniem prosimy zapoznać się z poniższą instrukcją montażu. Tylko prawidłowa instalacja i urucho- mienie urządzenia zapewniają długoletnią, niezawodną i bezusterkową eksploatację. Życzymy Państwu wiele radości z użytkowania waszej nowej lampy z czujnikiem ruchu marki STEINEL. Opis urządzenia

Ustawianie zasięgu czujnika

Ustawianie czasu (5 s – 15 min.)

Ustawianie czułości zmierzchowej (2 – 2000 luksów)

Czujnik wysokiej częstotliwości

Klamerki do zamocowania klosza (do przykręcenia na stałe)

Podkładka dystansowa do przewodu natynkowego

Blachy osłonowe (brak w przypadku RS 16, RS 16-2, RS 16-3, RS 15 L)

Pierścień sprężynujący do regulacji kloszy kanciastych Śruba zabezpieczająca klosz (opcja) Zasada działania Lampa z czujnikiem ruchu jest aktywnym detektorem ruchu. Zintegrowany w lampie czujnik fal wysokiej częstotliwości wysyła fale elektromagnetyczne o wysokiej częstotliwości (5,8 GHz) i odbiera ich odbicie. Nawet przy najlżejszym ruchu w obszarze wykrywania lampy, czujnik rejestruje zmianę echa fal. Mikroprocesor generuje wówczas rozkaz „włączyć światło“. Możliwe jest wykrywanie ruchu przez drzwi, szyby szklane lub cienkie ściany.

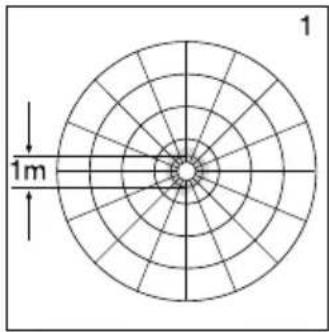

Obszary wykrywania czujnika przy montażu na suficie:

1) minimalny zasięg (

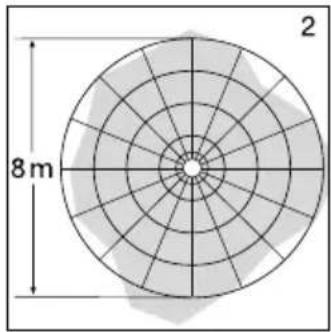

2) maksymalny zasięg (

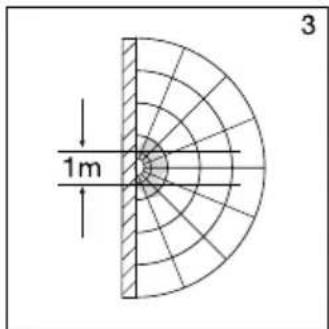

8 m)* Ważne: Najpewniejsze wykrywanie ruchu uzyskuje się przy poruszaniu się w kierunku zamontowanej lampy. Obszary wykrywania czujnika przy montażu na ścianie:

3) minimalny zasięg (

4) maksymalny zasięg (

8 m)* Wskazówki bezpieczeństwa

Przed przystąpieniem do jakiejkolwiek pracy przy urzą-dzeniu należy wyłączyć napięcie zasilające!

Przewód zasilający, który należy podłączyć przy montażu nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia przy pomocy próbnika napięcia.

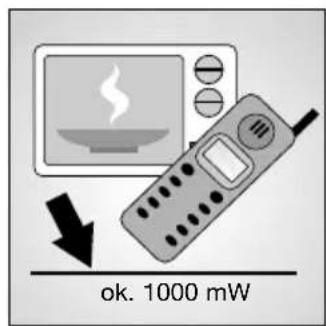

Podczas instalacji lampy z czujnikiem ruchu chodzi o pracę wykonywaną pod napięciem sieciowym. Dlatego powinien ją wykonać specjalista, zgodnie z obowiązującymi w danym kraju przepisami dotyczący- mi instalacji i podłączania do zasilania elektrycznego. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Wskazówka: Moc nadawcza czujnika fal elektromagnetycznych wysokiej częstotliwości wynosi ok 1 mW – stanowi to tylko jedną tysi- ęczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej. ok. 1 mWok. 1000 mW- 72 -

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Tłumaczenie instrukcji oryginalnej Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 73Instalacja Ważne: Przy montażu lampy z czujnikiem ruchu należy przestrzegać, aby zamontować ją w miejscu nie podlega- jącym wstrząsom i drganiom. Podłączenie do ściemniacza powoduje uszkodzenie lampy z czujnikiem ruchu. Czynności montażowe: Przed zamontowaniem lampy z serii RS 21 L najpierw należy zalożyć klamerki do zamocowania klosza i wyrównać usta- wienie szkła (patrz rysunek na stronie 3).

obudowę do ściany/sufitu i zaznaczyć rozmieszczenie otworów. Zwrócić uwagę na przewody poprowadzone w ścianie/suficie.

2. Wywiercić otwory, założyć kołki rozporowe (

3. Włożyć zaślepkę uszczelniającą do przelotu kabla zasi-

lania sieciowego i przebić.

4. Przeprowadzić przewód zasilający.

5. Przykręcić obudowę

6. Podłączenie przewodu zasilającego (patrz rys.). Przewód

zasilający jest kablem 3-żyłowym: L = przewód fazowy (najczęściej czarny, brązowy lub szary) N = przewód zerowy (neutralny, niebieski) PE = przewód ochronny (zielony/żółty) W razie wątpliowści należy zidentyfikować próbnikiem poszczególne żyły przewodu; następnie ponownie wyłączyć napięcie. Przewód fazowy (L) i zerowy (N) należy podłączyć do łącznika świecznikowego. Dane techniczne Moc: RS 10/10-x/13/21 L: max. 60 W/E 27 RS 14 L: max. 60 W/E 27 RS 15/16/16-x L: max. 60 W/E 27 RS 100/103 L: max. 60 W/E 27 RS 104 - 110 L: max. 2 x 30 W/G 9 dodatkowo max. 800 VA (obciążenie omowe, np. żarówka) dodatkowo max. 100 VA (np. wentylator łazienkowy/ustępowy) Zasilanie: 230 – 240 V, 50 Hz Miejsce zastosowania: wewnątrz budynków, montaż na ścianie/suficie Technika wysokiej częstotliwości: 5,8 GHz, radar na fali ciągłej (CW), pasmo ISM Moc nadawcza: ok. 1 mW Obszar wykrywania: 360°, kąt otwarcia 160°, ewent. przez szyby, drewno i ścianki o lekkiej konstrukcji Zasięg czujnika:

1 – 8 m, ustawiany płynnie

3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Ustawianie czasu załączenia: 5 s do 15 min. Ustawianie czułości zmierzchowej: 2 – 2000 luksów Stopień ochrony: IP 44 (IP 20 RS 21 L) Klasa ochronności: II Pobór mocy: ok. 0,9 W

Ważne: Pomylenie przyłączy przewodów powoduje zwarcie w urządzeniu lub w skrzynce bezpieczników. W takim przy- padku należy jeszcze raz zidentyfikować poszczególne żyły przewodów i na nowo podłączyć. W przewodzie zasilającym można zainstalować oczywiście wyłącznik sieciowy do ręcz- nego włączania/wyłączania lampy.

8. Założyć klosz szklany i zabezpieczyć obracając lub za

pomocą klamerek sprężynowych (seria RS 21 L). Montaż na ścianie natynkowego przewodu zasilania sieciowego

Montaż na ścianie, w przypadku przewodu natynkowego zasilania można poprowadzić zgodnie z rysunkiem na stronie 7. Podłączenie dodatkowego odbiornika energii elektrycznej: Do lampy z czujnikiem ruchu można podłączyć dodatkowy odbiorniki energii elektrycznej (np. wentylator ustępowy/ łazienkowy), włączany elektronicznie. Przewód prądowy prowadzący do odbiornika należy przykręcić do zacisku oznaczonego literą L'. Najpierw należy usunąć kombinerkami klapkę zabezpieczającą. Ponadto przewody należy zaopa- trzyć w termoodporną izolację do żył. Przewód zerowy (N) oraz ewentualnie przewód ochronny (PE) należy podłączyć do puszki instalacyjnej odgałęźnej. (patrz schemat elektryczny na stronie 4)

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 74Po zamontowaniu obudowy i podłączeniu do zasilania sieciowego można uruchomić lampę z czujnikiem ruchu. Lampa włączona za pomocą włącznika światła wyłącza się po 10 sekundowej fazie samoregulacji i jest aktywna w try- bie pracy czujnika. Ponowne włączenie włącznika światła nie jest konieczne. Ustawianie zasięgu czujnika (czułości) Pod pojęciem zasięgu rozumiany jest pro- mień okręgu na podłodze, który uzyskuje się jako obszar wykrywania czujnika przy montażu na wysokości 2,5 m. Ustawianie zasięgu czujnika Pokrętło regulacyjne obrócone do oporu w lewo oznacza mini- malny zasięg czujnika (ok.

1 m)*, pokrę- tło regulacyjne obrócone do oporu w prawo oznacza mak- symalny zasięg czujnika (ok.

8 m)*. (Dostarczana lampa ustawiona jest fabrycznie na maksymalny zasięg.)

Ustawianie czasu świecenia (opóźnienie wyłączenia) Wymagany czas świecenia lampy można regulować płynnie w zakresie od ok. 5 s (pokrętło regulacyjne obrócone do oporu w lewo) do max. 15 min. (pokrętło regulacyjne obrócone do oporu w prawo). (Dostarczana lampa ustawiona jest fabrycznie na minimalny czas.) Każdy kolejny ruch zarejestrowany przed upływem ustawionego czasu powoduje ponowne uruchomienie zegara. Podczas ustawiania zasięgu czujnika i testu funkcjonowania zalecamy ustawienie najkrótszego czasu świecenia. Wskazówka: Po każdym wyłączeniu lampy występuje ok. 1-sekundowa przerwa przed ponowną rejestracją ruchu. Dopiero po upływie tego czasu lampa zareaguje na ponowny ruch, zapalając się.

Ustawianie czułości zmierzchowej (progu czułości) Wymagany próg czułości lampy można ustawić płynnie w zakresie ok. 2-2000 luksów. Pokrętło regulacyjne obrócone do oporu w lewo oznacza pracę przy zmierzchu - próg czułości ok. 2 luksy. Pokrętło regulacyjne obrócone do oporu w prawo, oznacza pracę przy świetle dziennym - próg czułości ok. 2000 luksów. (Dostarczana lampa ustawiona jest fabrycznie na pracę przy świetle dziennym.) Podczas ustawiania zasięgu czujnika i testu dzi- ałania przy świetle dziennym należy obrócić pokrętlo regu- lacyjne do oporu w prawo. Funkcje

1 m – 8 m* Deklaracja zgodności z normami STEINEL Vertrieb GmbH niniejszym oświadcza, że typ urzą- dzenia radiowego RS jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod nastę- pującym adresem internetowym: www.steinel.de 5 s – 15 min. 2 – 2000 luksów

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Utylizacja Urządzenia elektryczne, akcesoria iopakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych!

Tylko dla krajów UE: Zgodnie zobowiązującymi dyrektywami europejskimi wspra- wie zużytych urządzeń elektrycznych ielektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użyt- kowania urządzenia elektryczne należy odbierać osobno ipoddawać recyklingowi wsposób przyjazny środowisku. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 75- 75 - Usterki Lampa z czujnikiem ruchu bez napięciaLampa z czujnikiem ruchu nie zapala sięLampa z czujnikiem ruchu nie gaśnie Lampa z czujnikiem ruchu zapala się bez widocznego powodu Lampa z czujnikiem ruchu nie zapala się pomimo ruchu Usterka

przepalony bezpiecznik, nie włączony wyłącznik sieciowy, przerwany przewód

zwarcie w przewodzie zasilającym zainstalowany ewent. wyłącznik sieciowy jest wyłączony założyć nowy bezpiecznik instalacyjny, włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia skontrolować przyłącza włączyć wyłącznik sieciowy nieprawidłowo ustawiona czułość zmierzchowa czujnika wadliwa żarówka włącznik sieciowy WYŁĄCZONY uszkodzony bezpiecznik instalacyjny ustawić na nowo

wymienić żarówkę włączyć założyć nowy bezpiecznik, ewentualnie sprawdzić podłączenie elektryczne ciągle trwający ruch w obszarze wykrywania sprawdzić obszar wykrywania czujnika lampa nie jest zamontowana w sposób wolny od wstrząsów i wibracji ruch miał miejsce, jednak nie został zauważony przez obserwatora (ruchy za ścianą, poruszanie się małego obiektu w bezpośrednim sąsiedztwie lampy itp.) przykręcić na stałe obudowę

sprawdzić obszar wykrywania czujnika szybkie ruchy są wytłumiane, aby zminimalizować zakłócenia albo ustawiono za mały zakres wykrywania sprawdzić obszar wykrywania czujnika Przyczyna Usuwanie Gwarancja producenta Poniższy produkt firmy STEINEL został bardzo starannie wykonany. Prawidłowe działanie i bezpieczeństwo użytkowa-nia potwierdzają przeprowadzane losowo kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma STEINEL udziela gwarancji na prawidłową jakość i działanie. Okres gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W okresie gwarancyj-nym producent usuwa braki spowodowane wadami mate-riałowymi lub wykonawczymi, świadczenie gwarancyjne polega na naprawie lub wymianie wadliwych części wg wyboru producenta. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu eksploatacyjnemu, uszkodzeń i usterek spowodowanych przez nieprawidłową obsługę lub konserwację. Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwaracja udzielana jest tylko w przypadku, jeżeli prawidło-wo zapakowane urządzenie (nierozłożone na części) wraz z krótkim opisem usterek i z paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczątką sklepu) odesła-ne zostanie do odpowiedniego punktu serwisowego.Serwis naprawczy: Po upływie okresu gwarancji albo w razie usterek nie obję-tych gwarancją naprawy wykonuje nasz serwis firmowy. Prosimy o przesłanie dobrze zapakowanego przyrządu do najbliższej placówki serwisowej.
