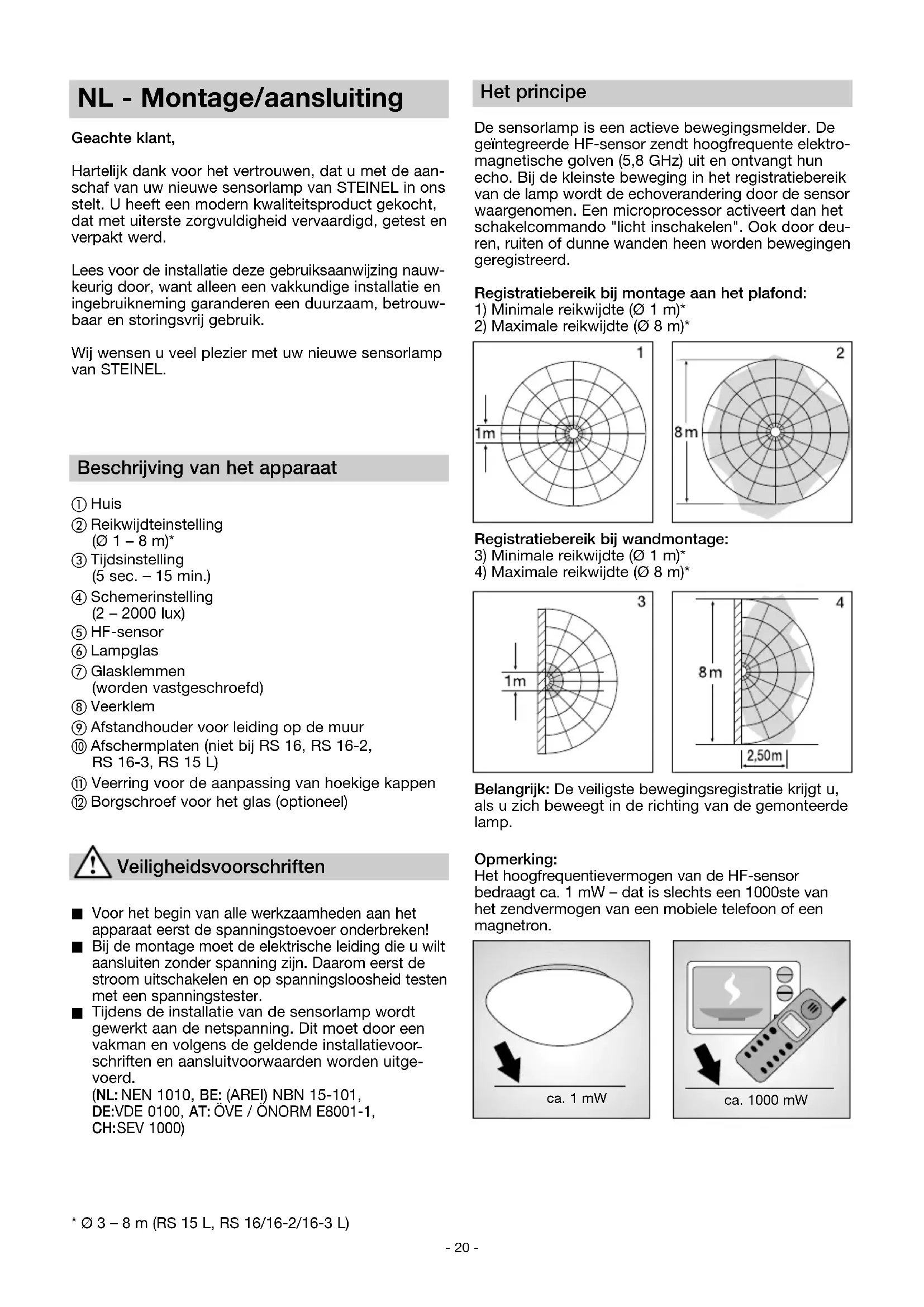

DE GARANTIE ANS FABRICANT Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 20NL - Montage/aansluiting Geachte klant, Hartelijk dank voor het vertrouwen, dat u met de aan- schaf van uw nieuwe sensorlamp van STEINEL in ons stelt. U heeft een modern kwaliteitsproduct gekocht, dat met uiterste zorgvuldigheid vervaardigd, getest en verpakt werd. Lees voor de installatie deze gebruiksaanwijzing nauw- keurig door, want alleen een vakkundige installatie en ingebruikneming garanderen een duurzaam, betrouw- baar en storingsvrij gebruik. Wij wensen u veel plezier met uw nieuwe sensorlamp van STEINEL. Beschrijving van het apparaat Huis Reikwijdteinstelling (Ø 1 – 8 m)* Tijdsinstelling (5 sec. – 15 min.) Schemerinstelling (2 – 2000 lux) HF-sensor Lampglas Glasklemmen (worden vastgeschroefd) Veerklem Afstandhouder voor leiding op de muur Afschermplaten (niet bij RS 16, RS 16-2, RS 16-3, RS 15 L) Veerring voor de aanpassing van hoekige kappen Borgschroef voor het glas (optioneel) Het principe De sensorlamp is een actieve bewegingsmelder. De geïntegreerde HF-sensor zendt hoogfrequente elektro- magnetische golven (5,8 GHz) uit en ontvangt hun echo. Bij de kleinste beweging in het registratiebereik van de lamp wordt de echoverandering door de sensor waargenomen. Een microprocessor activeert dan het schakelcommando "licht inschakelen". Ook door deu- ren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Registratiebereik bij montage aan het plafond:

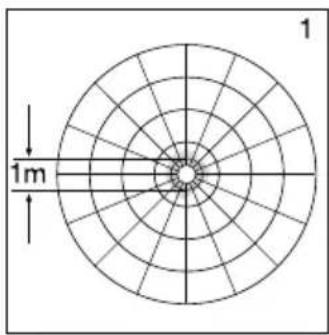

1) Minimale reikwijdte (Ø 1 m)*

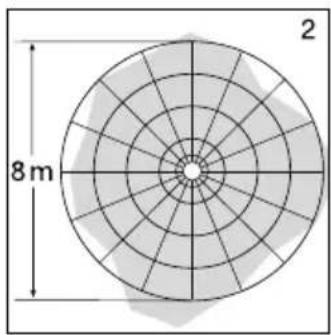

2) Maximale reikwijdte (Ø 8 m)*

Belangrijk: De veiligste bewegingsregistratie krijgt u, als u zich beweegt in de richting van de gemonteerde lamp. Registratiebereik bij wandmontage:

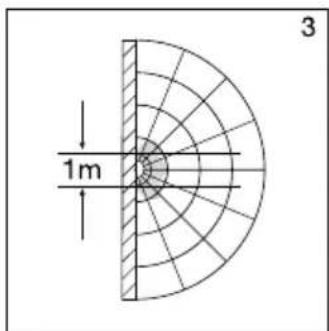

3) Minimale reikwijdte (Ø 1 m)*

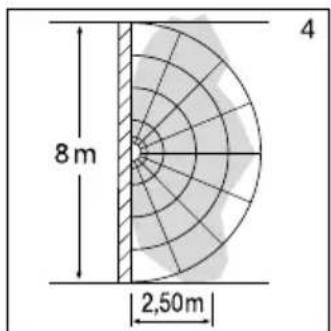

4) Maximale reikwijdte (Ø 8 m)*

Veiligheidsvoorschriften

Voor het begin van alle werkzaamheden aan het apparaat eerst de spanningstoevoer onderbreken!

Bij de montage moet de elektrische leiding die u wilt aansluiten zonder spanning zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

Tijdens de installatie van de sensorlamp wordt gewerkt aan de netspanning. Dit moet door een vakman en volgens de geldende installatievoor

schriften en aansluitvoorwaarden worden uitge- voerd.

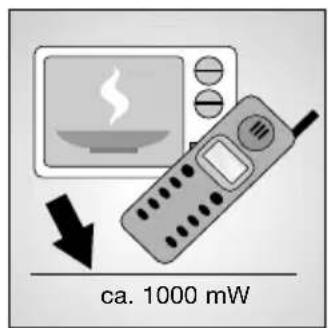

NL: NEN 1010, BE: (AREI) NBN 15-101, DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Opmerking: Het hoogfrequentievermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermogen van een mobiele telefoon of een magnetron. ca. 1 mWca. 1000 mW- 20 -

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 21Installatie Belangrijk: Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd. De aansluiting op een dimmer leidt tot beschadiging van de sensorlamp Montagestappen: Voor de montage van de RS 21 L moeten eerst de glasklemmen worden gemonteerd om het glas cor- rect te kunnen plaatsen (zie tekening pag. 3).

1. Huis tegen de wand/het plafond houden en de

boorgaten aftekenen. Let op het verloop van de leidingen in de wand/het plafond.

2. Gaten boren, pluggen (Ø 6 mm) plaatsen.

3. Afdichtstopje voor de stroomtoevoer plaatsen en

6. Aansluiting van de stroomtoevoer (z. afb.).

De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aardedraad (groen/geel) In geval van twijfel moeten de kabels met een span- ningstester worden geïdentificeerd; vervolgens weer spanningsvrij maken. De fase (L) en de nuldraad (N) worden in het kroonsteentje aangesloten. Technische gegevens Vermogen: RS 10/10-x/13/21 L: max. 60 W/E 27 RS 14 L: max. 60 W/E 27 RS 15/16/16-x L: max. 60 W/E 27 RS 100/103 L: max. 60 W/E 27 RS 104 - 110 L: max. 2 x 30 W/G 9 extra max. 800 VA (ohmse belasting, bijv. gloeilamp) extra max. 100 VA (bijv. bad-/WC-ventilator) Stroomtoevoer: 230 – 240 V, 50 Hz Toepassing: binnenshuis, wand-/plafondmontage HF-techniek: 5,8 GHz CW-radar, ISM band Zendvermogen: ca. 1 mW Registratie: 360°, 160° openingshoek evt. door glas, hout en dunne muren Reikwijdte: Ø 1 – 8 m, traploos instelbaar Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Tijdsinstelling: 5 sec. – 15 min. Schemerinstelling: 2 – 2000 lux Bescherming: IP 44 (IP 20 RS 21 L) Veiligheidsklasse: II Eigen verbruik: ca. 0,9 W

Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw zekeringenkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels geïdenti- ficeerd en opnieuw aangesloten worden. In de stroom- toevoerkabel kan natuurlijk een netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

7. Functie-instellingen , , uitvoeren.

8. Lampglas erop zetten en door middel van draaien

of met de veerklemmen (RS 21 L) vastzetten. Wandmontage stroomtoevoerkabel op de muur

De wandmontage kan, bij kabelverloop op de muur, volgens de afbeelding op pagina 7 worden uitgevoerd. Aansluiting van een extra verbruiker Aan de sensorlamp kan een extra verbruiker (bijv. bad-/WC-ventilator) worden aangesloten, die elektro- nisch geschakeld wordt. De stroomdraad naar de ver- bruiker wordt in de met L' aangeduide klem geschroefd. Eerst moet het beschermkapje met een tang worden verwijderd. Bovendien moeten de leidin- gen van warmte-bestendige aderisolatie worden voor- zien. De nuldraad (N) en evt. de aardedraad (PE) wor- den in de verdeeldoos aangesloten (zie aansluitsche- ma pagina 4).

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 22Nadat het huis gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden genomen. Bij handmatige ingebruikname van de lamp via de lichtschakelaar schakelt die voor de ijkfase na 10 sec. uit en is daarna weer actief voor de sensor- modus. De lichtschakelaar hoeft hiervoor niet nog eens te worden ingedrukt. Reikwijdteinstelling (gevoeligheid) Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ont- staat bij montage in 2,5 m hoogte. Reikwijdteinstelling Linker aanslag betekent minimale reikwijdte (ca. Ø 1 m)*, rechter aanslag betekent maximale reikwijdte (ca. Ø 8 m)*. (Bij levering is de lamp af fabriek op maximale reikwijdte ingesteld.)

Tijdsinstelling (uitschakelvertraging) De gewenste brandduur van de lamp kan traploos van 5 sec. (instelknop linker aanslag) tot max. 15 min. (instelknop rechter aanslag) wor- den ingesteld. (Bij levering is de lamp af fabriek op de kortste tijd ingesteld.) Door iedere geregistreerde beweging voor afloop van deze tijd wordt de klok opnieuw gestart. Bij de instelling van het registratiebereik en voor de functiecontrole wordt aangeraden de kortste tijd in te stellen. Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie gedurende ca. 1 sec. niet mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging weer licht inschakelen.

Schemerinstelling (drempelwaarde) De gewenste drempelwaarde van de lamp kan traploos van ca. 2 – 2000 lux worden ingesteld. Instelknop linker aanslag betekent schemerscha- keling ca. 2 lux. Instelknop rechter aanslag betekent daglichtinstelling ca. 2000 lux. (Bij levering is de lamp af fabriek op daglicht-instelling ingesteld.) Bij de instelling van het registratiebereik en voor de functie- controle bij daglicht moet de instelknop op de rechter aanslag staan. Functies

Ø 1 m – 8 m* Conformiteitsverklaring Hierbij verklaar ik, STEINEL Vertrieb GmbH, dat het type radioapparatuur RS conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformi- teitsverklaring kan worden geraadpleegd op het vol- gende internetadres: www.steinel.de 5 sec. – 15 min. 2 – 2000 lux

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen: Conform de geldende Europese richtlijn voor verbruik- te elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingeza- meld en milieuvriendelijk gerecycled te worden. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 23- 23 - Storingen Sensorlamp zonder spanningSensorlamp schakelt niet aanSensorlamp schakelt niet uitSensorlamp schakelt zonder herkenbare beweging aan Sensorlamp schakelt ondanks beweging niet aan Storing zekering defect, niet ingeschakeld, leiding onderbroken kortsluiting in de voedingskabel eventueel aanwezige netschakelaar uit nieuwe zekering, netschakelaar inschakelen, kabel controleren met spanningstester aansluitingen controleren netschakelaar inschakelen schemerinstelling verkeerd gekozen gloeilamp defect netschakelaar UIT zekering defect opnieuw instellen gloeilamp verwisselen inschakelen nieuwe zekering, eventueel aansluiting controleren constante beweging in het registra-tiebereik bereik controleren de lamp werd niet trillingsvrij gemonteerd beweging was aanwezig, werd ech-ter door waarnemer niet bemerkt (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.) huis stevig monteren bereik controleren snelle bewegingen worden ter voorkoming van storingen onder- drukt of het registratiebereik is te klein ingesteld bereik controleren Oorzaak Oplossing Fabrieksgarantie Dit STEINEL-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en aansluitend steekproefsgewijs gecontroleerd. STEINEL verleent garantie op de storingsvrije werking. De garantieter-mijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berusten op materiaal- of fabricagefouten worden door ons opgelost. De garantie bestaat uit reparatie of vernieu-wen van de defecte onderdelen, door ons te beoorde-len. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend als het niet-gede-monteerde apparaat met korte foutbeschrijving, kassabon of rekening (aankoopdatum en winkeliers-stempel), goed verpakt aan het desbetreffende servi-ceadres wordt gestuurd.Reparatie-service: Na afloop van de garantietermijn of bij schade die niet onder de garantie valt, kan ook door ons gerepareerd worden. Gelieve het product goed verpakt aan het dichtstbijzijnde service-adres op te sturen.
