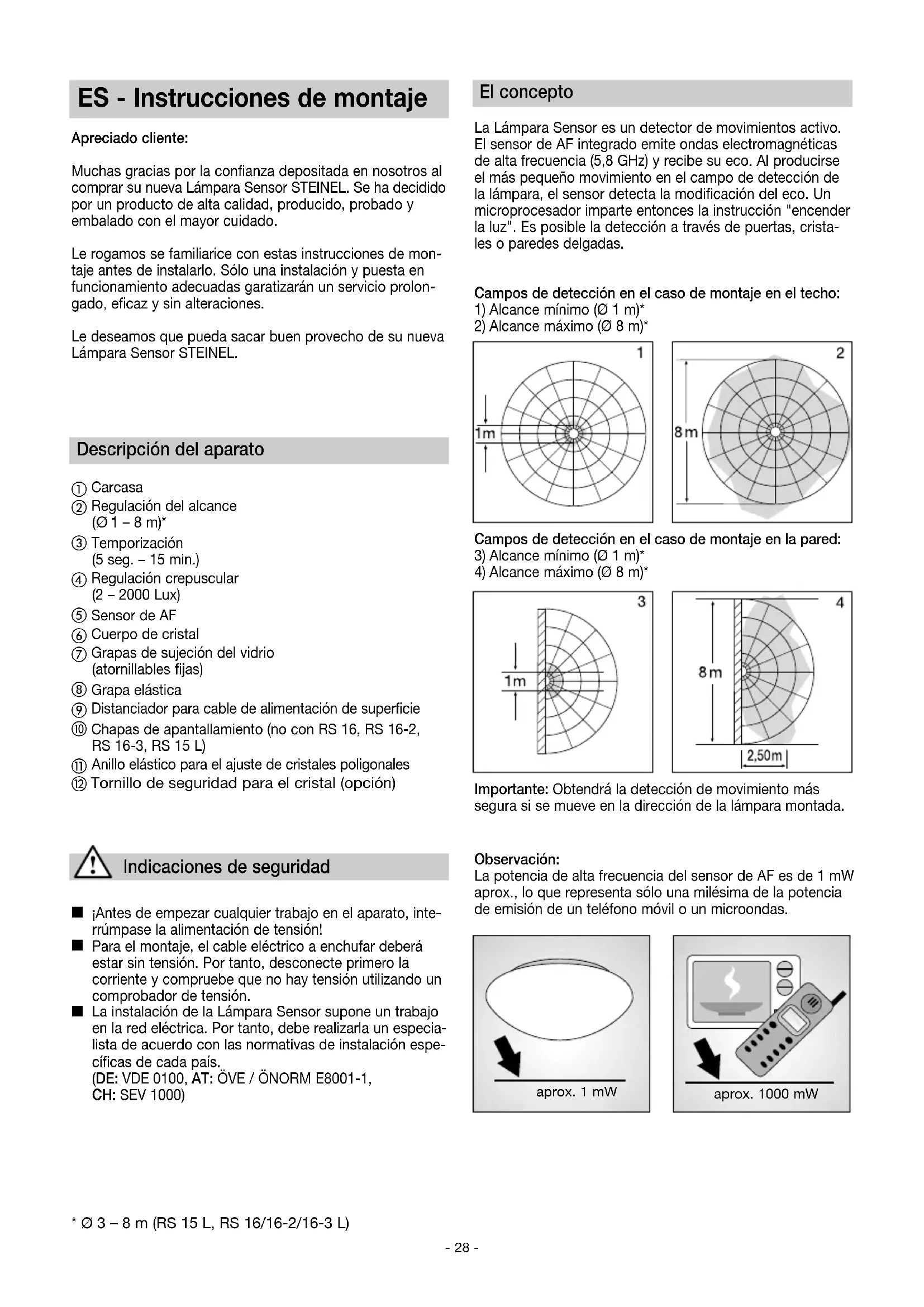

DI GARANZIA ANNI DEL PRODUTTORE Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 28ES - Instrucciones de montaje Apreciado cliente: Muchas gracias por la confianza depositada en nosotros al comprar su nueva Lámpara Sensor STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado. Le rogamos se familiarice con estas instrucciones de mon- taje antes de instalarlo. Sólo una instalación y puesta en funcionamiento adecuadas garatizarán un servicio prolon- gado, eficaz y sin alteraciones. Le deseamos que pueda sacar buen provecho de su nueva Lámpara Sensor STEINEL. Descripción del aparato

Regulación del alcance

Temporización (5 seg. – 15 min.)

Grapas de sujeción del vidrio (atornillables fijas)

Distanciador para cable de alimentación de superficie

Anillo elástico para el ajuste de cristales poligonales Tornillo de seguridad para el cristal (opción) El concepto La Lámpara Sensor es un detector de movimientos activo. El sensor de AF integrado emite ondas electromagnéticas de alta frecuencia (5,8 GHz) y recibe su eco. Al producirse el más pequeño movimiento en el campo de detección de la lámpara, el sensor detecta la modificación del eco. Un microprocesador imparte entonces la instrucción "encender la luz". Es posible la detección a través de puertas, crista- les o paredes delgadas.

Campos de detección en el caso de montaje en el techo:

1) Alcance mínimo (Ø 1 m)*

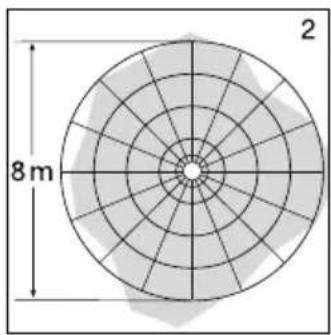

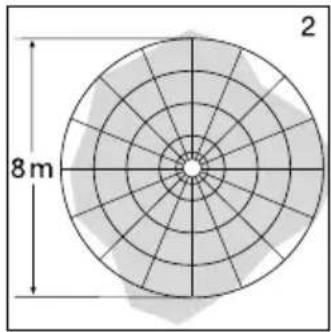

2) Alcance máximo (Ø 8 m)*

Importante: Obtendrá la detección de movimiento más segura si se mueve en la dirección de la lámpara montada. Campos de detección en el caso de montaje en la pared:

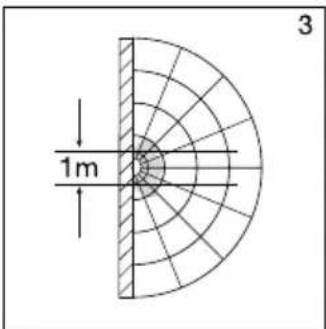

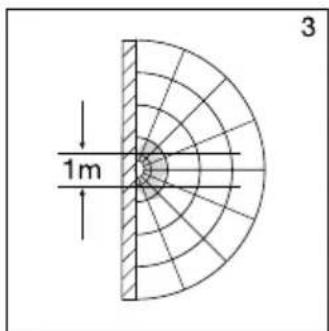

3) Alcance mínimo (Ø 1 m)*

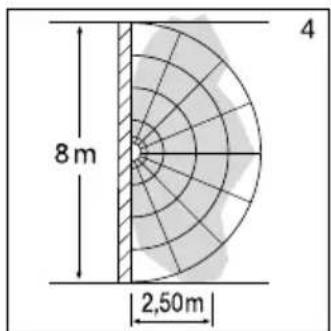

4) Alcance máximo (Ø 8 m)*

Indicaciones de seguridad

¡Antes de empezar cualquier trabajo en el aparato, inte- rrúmpase la alimentación de tensión!

Para el montaje, el cable eléctrico a enchufar deberá estar sin tensión. Por tanto, desconecte primero la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.

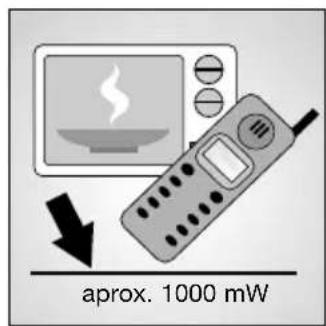

La instalación de la Lámpara Sensor supone un trabajo en la red eléctrica. Por tanto, debe realizarla un especia- lista de acuerdo con las normativas de instalación espe- cíficas de cada país. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Observación: La potencia de alta frecuencia del sensor de AF es de 1 mW aprox., lo que representa sólo una milésima de la potencia de emisión de un teléfono móvil o un microondas. aprox. 1 mW aprox. 1000 mW

  • Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 29Instalación Importante: Durante el montaje de la Lámpara Sensor debe prestarse atención a que se fije sin sacudidas. La conexión a un regulador de luminosidad dañará la Lámpara Sensor. Pasos de montaje: Antes del montaje en la pared o en el techo de la RS 21 L deben montarse en primer lugar las grapas de sujección del vidrio y ajustarse los cuerpos de cristal (véase el dibujo de la página 3).

contra la pared/techo y marque los orificios a taladrar, teniendo en cuenta las conduc- ciones eléctricas en la pared/techo.

2. Háganse los agujeros, pónganse los tacos (Ø 6 mm).

3. Colocar y encajar el tapón de sellado para la línea de

4. Pase el cable de alimentación de red.

6. Conexión del cable de alimentación de red (v. fig.). El

cable de alimentación de red consta de 3 conductores: L = fase (casi siempre negra, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo) En caso de dudas hay que identificar los conductores con un comprobador de tensión; a continuación debe desco- nectarse de nuevo la tensión. Fase (L) y neutro (N) se conectan al bloque de bornes. Datos técnicos Potencia de ruptura: RS 10/10-x/13/21 L: máx. 60 W/E 27 RS 14 L: máx. 60 W/E 27 RS 15/16/16-x L: máx. 60 W/E 27 RS 100/103 L: máx. 60 W/E 27 RS 104 - 110 L: máx. 2 x 30 W/G 9 adicionalmente máx. 800 VA (carga resistiva, p.ej. bombilla) adicionalmente máx. 100 VA (p.ej. ventilador de baño o de WC) Tensión de alimentación: 230 – 240 V, 50 Hz Lugar de instalación: En el interior de edificios, montaje en la pared/en el techo Técnica de AF: 5,8 GHz radar de onda continua, banda ISM Potencia de emisión: aprox. 1 mW Detección: 360° con ángulo de apertura de 160° dado el caso a través de cristal, madera y paredes de construcción ligera Alcance: Ø 1 – 8 m, con regulación continua Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Temporización: 5 seg. – 15 min. Regulación crepuscular: 2 – 2000 Lux Tipo de protección: IP 44 ( IP 20 RS 21 L) Clase de protección: II Consumo característico: aprox. 0,9 W

Importante: Si se efectúan mal las conexiones, se produci- rá luego un cortocircuito en el aparato o en la caja de fusi- bles. En tal caso habrá que identificar una vez más cada uno de los conductores y conectarlos de nuevo. Natural- mente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión.

8. Colocar el cuerpo de cristal y asegurar girando o con

las grapas elásticas (RS 21 L). Montaje mural cableado sobre revoque

El cableado sobre revoque podrá llevarse a cabo conforme a la ilustración en la página 7. Conexión de un aparato adicional: A la Lámpara Sensor puede conectarse un aparato conectado adicional (p. ej. ventilador del baño o WC) que se conmuta a través de la electrónica. El conductor de corriente del aparato se monta en el borne señalizado con L'. Previamente debe extraerse la caperuza de protección con unos alicantes. Además, los cables deben dotarse de un aislamiento de conductores termorresistente. El conductor neutro (N), así como el de toma de tierra (PE), si procede, se conectan de paso desde la caja de distribución. (Ver esquema de conexiones, página 4)

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 30Una vez montada la carcasa y efectuada la cone- xión a la red, la Lámpara Sensor se puede poner en servicio. Al poner en funcionamiento manualmente la lámpara a través del interruptor de luz, ésta se des- conecta para la fase de medición después de 10 segundos y a continuación está activa para el funcio- namiento de sensor. No es necesario activar de nuevo el interruptor de luz. Regulación del alcance (sensibilidad) Con el concepto alcance de detección se denomina un diámetro aproxima- damente circular en el suelo que durante el montaje a una altura de 2,5 m se constituye en un campo de detección. La regulación del alcance tope izquierdo significa un alcance de detección mínimo (aprox. Ø 1 m)*, tope derecho significa un alcance de detección máximo (aprox. Ø 8 m)*. (En la entrega, la lámpara viene ajustada de fábrica al alcance máximo)

Temporización (regulación del período de alumbrado) El período de alumbrado deseado de la Lámpara Sensor puede regularse continuamente desde aprox. 5 seg. (tornillo de regulación tope izquier- do) hasta 15 min. como máximo. (tor- nillo de regulación tope derecho). (En la entrega, la lámpara viene ajus- tada de fábrica al tiempo mínimo.) Con cada movi- miento detectado antes de transcurrir este período de tiempo se inicia de nuevo la cuenta del reloj. Para la regulación del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo. Observación: Cada vez que se desconecta la luz hay que esperar aprox. 1 segundo para una nueva detec- ción de movimientos. Sólo después de transcurrir este tiempo puede la lámpara encender de nuevo la luz al producirse movimiento.

Regulación crepuscular (punto de activación) El punto de activación deseado de la Lámpara Sensor puede regularse continuamente desde 2–2000 Lux. Girando el tornillo de regulación hasta el tope izquierdo se obtiene funcionamiento crepuscular con aprox. 2 Lux. Girando el tornillo de regulación hasta el tope derecho se obtiene fun- cionamiento a la luz del día con aprox. 2000 Lux. (En la entrega, la lámpara viene ajustada de fábrica a funcionamiento a la luz del día.) Para la regulación del campo de detección y la prueba de funciona- miento a la luz del día debe hallarse el tornillo de regulación girado hasta el tope derecho. Funciones

Ø 1 m – 8 m* Declaración de conformidad Por la presente, STEINEL Vertrieb GmbH declara que el tipo de equipo radioeléctrico RS es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.steinel.de 5 seg. – 15 min.

  • Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) 2 – 2000 Lux Eliminación Aparatos eléctricos y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.

¡No eche los aparatos eléctricos a la basura doméstica!

Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente. Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 31- 31 - Fallos de funcionamiento La Lámpara Sensor no tiene tensiónLa Lámpara Sensor no se enciendeLa Lámpara Sensor no se apaga La Lámpara Sensor se conecta sin movimiento apreciable La Lámpara Sensor no se conecta a pesar del movimiento Fallo

fusible de la casa defectuoso, interruptor en OFF, línea interrumpida

cortocircuito en el cable de alimentación de red el interruptor de red está desconectado montar un nuevo fusible, conectar el interruptor de red, comprobar el cable con un comprobador de tensión comprobar conexiones

poner interruptor en ON regulación crepuscular mal seleccionada bombilla defectuosa interruptor de alimentación DESCONECTADO fusible de la casa defectuoso volver a ajustar cambiar bombilla conectar

cambiar fusible y dado el caso comprobar conexión movimiento permanente en el campo de detección controlar el campo de detección lámpara no montada libre de vibraciones se ha producido movimiento, pero no ha sido apreciado por el observador (movimiento detrás de la pared, movi-miento de un objeto pequeño cerca de la lámpara, etc.) carcasa montada fija controlar el campo de detección los movimientos rápidos se suprimen para minimizar las perturbaciones o el campo de detección está ajustado demasiado pequeño controlar el campo de detección Causa Solución Garantía de fabricante Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos por vicios de material o de fabricación, la garantía se aplicará a base de la repara-ción o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defec-tos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. Sólo se concede la garantía si se envía el aparato sin des-armar con una breve descripción del fallo, ticket de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al centro de servicio correspondiente.Servicio de reparación: Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos enví-en el producto bien embalado a la dirección indicada.
