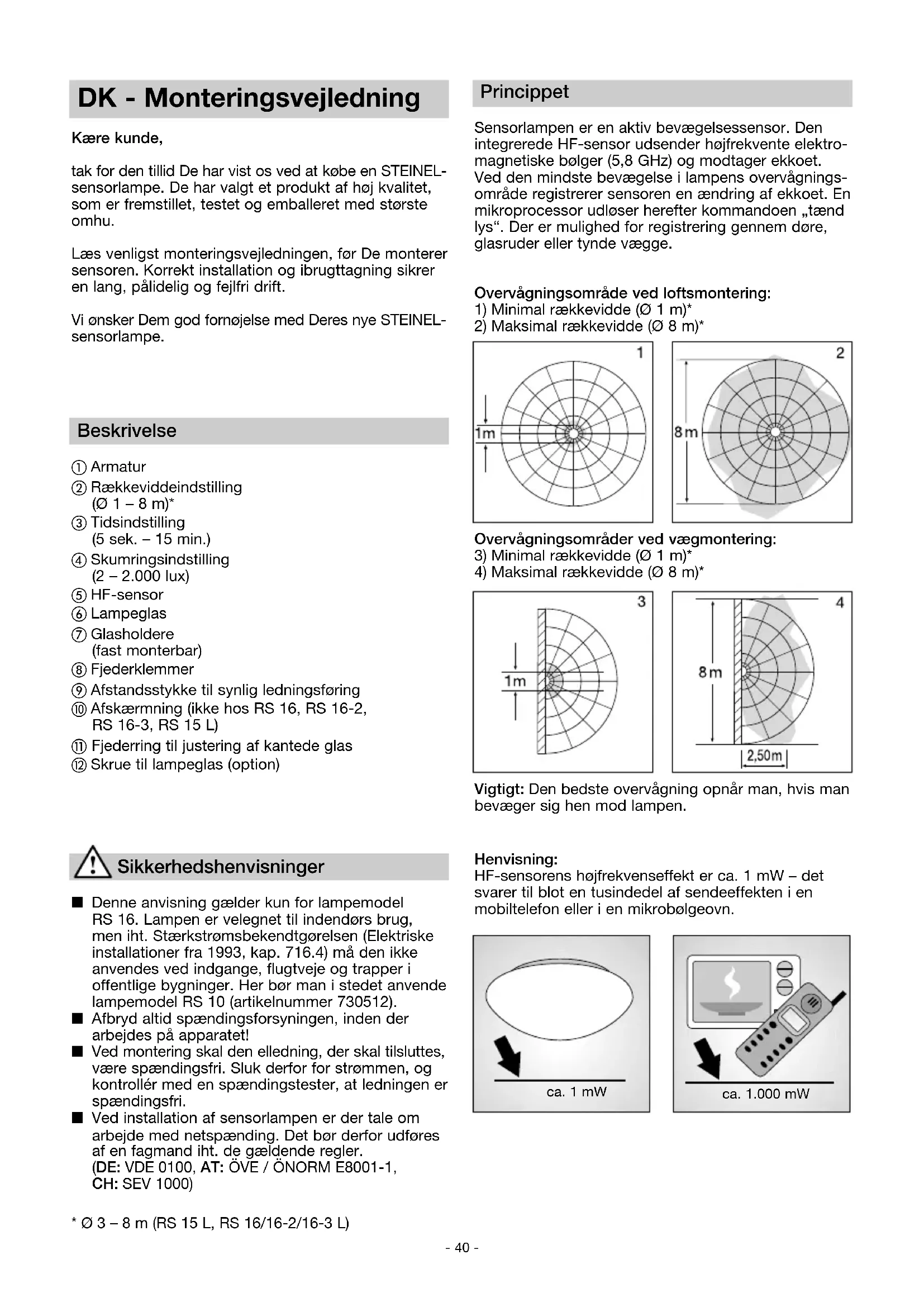

TILLVERKAR ÅRS GARANTI Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 40DK - Monteringsvejledning Kære kunde, tak for den tillid De har vist os ved at købe en STEINEL- sensorlampe. De har valgt et produkt af høj kvalitet, som er fremstillet, testet og emballeret med største omhu. Læs venligst monteringsvejledningen, før De monterer sensoren. Korrekt installation og ibrugttagning sikrer en lang, pålidelig og fejlfri drift. Vi ønsker Dem god fornøjelse med Deres nye STEINEL- sensorlampe. Beskrivelse Armatur Rækkeviddeindstilling (Ø 1 – 8 m)* Tidsindstilling (5 sek. – 15 min.) Skumringsindstilling (2 – 2.000 lux) HF-sensor Lampeglas Glasholdere (fast monterbar) Fjederklemmer Afstandsstykke til synlig ledningsføring Afskærmning (ikke hos RS 16, RS 16-2, RS 16-3, RS 15 L) Fjederring til justering af kantede glas Skrue til lampeglas (option) Princippet Sensorlampen er en aktiv bevægelsessensor. Den integrerede HF-sensor udsender højfrekvente elektro- magnetiske bølger (5,8 GHz) og modtager ekkoet. Ved den mindste bevægelse i lampens overvågnings- område registrerer sensoren en ændring af ekkoet. En mikroprocessor udløser herefter kommandoen „tænd lys“. Der er mulighed for registrering gennem døre, glasruder eller tynde vægge.

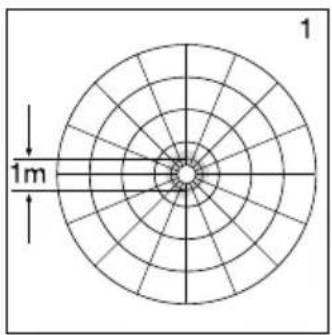

1) Minimal rækkevidde (Ø 1 m)*

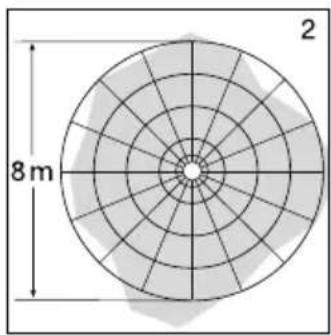

2) Maksimal rækkevidde (Ø 8 m)*

Vigtigt: Den bedste overvågning opnår man, hvis man bevæger sig hen mod lampen. Overvågningsområder ved vægmontering:

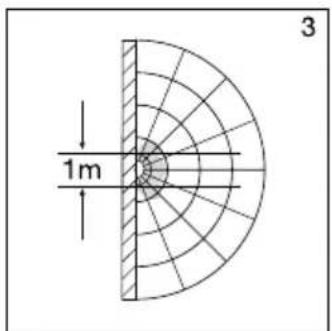

3) Minimal rækkevidde (Ø 1 m)*

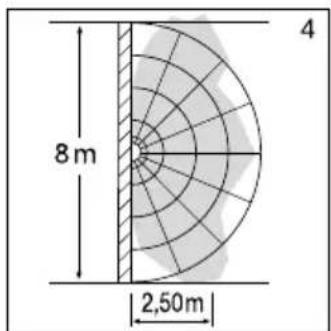

4) Maksimal rækkevidde (Ø 8 m)*

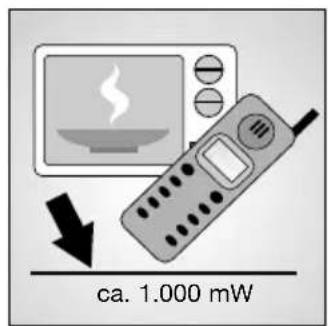

Sikkerhedshenvisninger n Denne anvisning gælder kun for lampemodel RS 16. Lampen er velegnet til indendørs brug, men iht. Stærkstrømsbekendtgørelsen (Elektriske installationer fra 1993, kap. 716.4) må den ikke anvendes ved indgange, flugtveje og trapper i offentlige bygninger. Her bør man i stedet anvende lampemodel RS 10 (artikelnummer 730512). n Afbryd altid spændingsforsyningen, inden der arbejdes på apparatet! n Ved montering skal den elledning, der skal tilsluttes, være spændingsfri. Sluk derfor for strømmen, og kontrollér med en spændingstester, at ledningen er spændingsfri. n Ved installation af sensorlampen er der tale om arbejde med netspænding. Det bør derfor udføres af en fagmand iht. de gældende regler. (DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000) Henvisning: HF-sensorens højfrekvenseffekt er ca. 1 mW – det svarer til blot en tusindedel af sendeeffekten i en mobiltelefon eller i en mikrobølgeovn. ca. 1 mW ca. 1.000 mW

• Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 41Installation Vigtigt: Sørg ved montering af sensorlampen for, at den fastgøres vibrationsfrit. Tilslutning til en lysdæmper kan medføre beskadi- gelse af sensorlampen. Montering: Inden væg- eller loftsmontering af RS 21 L skal glasholderne monteres og glasset justeres (se teg- ningen side 3).

1. Hold armaturet op mod væggen/loftet og

markér hullerne. Bemærk ledningsføringen i væggen/loftet.

2. Bor huller, og isæt dyvler (Ø 6 mm).

3. Isæt lukkeproppen til netledningen, og tryk den

4. Før netledningen igennem.

5. Monter armaturet .

6. Tilslutning af netledningen (se fig.).

Netledningen er et 3-leder kabel: L = Fase (for det meste sort, brun eller grå) N = Nulleder (normalt blå) PE = Beskyttelsesleder (grøn/gul) I tvivlstilfælde skal ledningen identificeres med en spændingstester, derefter afbrydes strømmen igen. Tilslut fase (L) og nulleder (N) til klemmen. Tekniske data Effekt: RS 10/10-x/13/21 L: maks. 60 W/E 27 RS 14 L: maks. 60 W/E 27 RS 15/16/16-x L: maks. 60 W/E 27 RS 100/103 L: maks. 60 W/E 27 RS 104 - 110 L: maks. 2 x 30 W/G 9 Ekstra maks. 800 VA (ohmsk belastning, f.eks. elpære) Ekstra maks. 100 VA (f.eks. badeværelsesventilator) Nettilslutning: 230 – 240 V, 50 Hz Anvendelse: Inde i bygninger, væg-/loftsmontering HF-teknologi: 5,8 GHz CW-radar, ISM-bånd Effekt: ca. 1 mW Registrering: 360°, 160° åbningsvinkel evt. gennem glas, træ og tynde vægge Rækkevidde: Ø 1 – 8 m, trinløs indstilling Ø 3 – 8 m (RS 15 L, RS 16/16-2/16-3 L) Tidsindstilling: 5 sek. – 15 min. Skumringsindstilling: 2 – 2.000 lux Kapslingsklasse: IP 44 (IP 20 RS 21 L) Beskyttelsesklasse: II Eget forbrug: ca. 0,9 W

Vigtigt: Ombytning af tilslutningerne kan medføre kortslutning i apparatet eller i sikringsskabet. I så fald skal de enkelte kabler identificeres og tilsluttes på ny. I netledningen kan der naturligvis installeres en tænd/sluk-kontakt.

glasset eller benyt fjederklemmerne (RS 21 L). Udvendig vægmontering af nettilledning

På side 7 vises det, hvordan den udvendige vægmontering af nettilledningen kan gennemføres. Tilslutning af en ekstra forbruger: Der kan tilsluttes en ekstra forbruger (f.eks. badeværel- sesventilator), der styres af elektronikken. Den strøm- førende leder til forbrugeren skal tilsluttes til klemmen markeret med L', men først skal beskyttelseshætten fjernes med en tang. Desuden skal ledningerne forsynes med varmebestandig lederisolering. Neutralleder (N), samt eventuelt beskyttelsesleder (PE) vikles videre af fordelerdåsen. (se strømskema side 4)

Serie RS_110077119_BDAL Serie RS_24spr_neu.qxp 09.11.21 12:42 Seite 42Når armaturet er monteret, og lampen er tilsluttet, kan sensorlampen tages i brug. Ved manuel idrifttag- ning af lampen med lyskontakten frakobler denne i målefasen efter 10 sek. og er derefter aktiv for sens- ordriften. En ny aktivering af lyskontakten er ikke nød- vendig. Rækkeviddeindstilling (følsomhed) Begrebet rækkevidde dækker den cirkelformede diameter på jorden, der udgør overvågningsområdet ved mon- tering i 2,5 m højde. Når rækkevidde- indstillingen er drejet helt til venstre, betyder det minimal rækkevidde (ca. Ø 1 m)*, helt til højre betyder maksi- mal rækkevidde (ca. Ø 8 m)*. (Ved levering er lampen fra fabrikken indstillet på maksimal rækkevidde.)

Tidsindstilling (frakoblingsforsinkelse) Lampens ønskede brændetid kan indstilles trinløst fra ca. 5 sek. (stille- skruen er drejet helt til venstre) til maks. 15 min. (stilleskruen er drejet helt til højre). (Ved levering er lampen fra fabrikken indstillet på den korteste tid.) Hver gang der registreres en ny bevægelse, inden tiden er udløbet, aktiveres timeren på ny. I forbindelse med indstilling af overvågnings- området og med henblik på en funktionstest, anbefa- les det at indstille på den korteste tid. Henvisning: Hver gang lampen slukkes, afbrydes bevægelsesregistreringen i ca. 1 sekund. Først heref- ter tænder lampen ved bevægelse.

Skumringsindstilling (reaktionsværdi) Lampens ønskede reaktionsværdi kan indstilles trinløst på ca. 2 til 2.000 lux. Når stilleskruen er drejet helt til venstre, betyder det skumringsdrift, ca. 2 lux. Når stilleskue er drejet helt til højre, betyder det dagsmodus, ca. 2.000 lux. (Ved levering er lampen fra fabrikken indstillet på dagsdrift.) I forbindelse med indstilling af overvågningsområdet og med henblik på en funktionstest i dagslys skal stilleskruen drejes helt til højre. Funktioner

Ø 1 m – 8 m* Konformitetserklæring Hermed erklærer STEINEL Vertrieb GmbH, at radio- udstyrstypen RS er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de 5 sek. – 15 min. 2 – 2.000 lux
