Caractéristiques	Détails
Type de produit	Châssis de chasse d'eau encastré
Dimensions	Largeur : 80 cm, Hauteur : 112 cm, Profondeur : 12 cm
Matériau	Acier galvanisé et plastique
Poids	Environ 30 kg
Capacité du réservoir	6/3 litres
Pression d'eau	0.5 à 10 bars
Installation	Encastré dans le mur, compatible avec différents types de toilettes
Utilisation	Permet un fonctionnement silencieux et efficace de la chasse d'eau
Maintenance	Accès facile pour l'entretien grâce à un panneau de service
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie de 2 ans
Informations supplémentaires	Compatible avec les plaques de déclenchement Geberit Sigma

FOIRE AUX QUESTIONS - Sigma 80 GEBERIT

Comment installer le GEBERIT Sigma 80 ?

Pour installer le GEBERIT Sigma 80, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que tous les outils nécessaires sont à portée de main et que vous respectez les dimensions d'installation recommandées.

Que faire si le GEBERIT Sigma 80 ne fonctionne pas correctement ?

Si le GEBERIT Sigma 80 ne fonctionne pas correctement, vérifiez d'abord les connexions d'alimentation et d'eau. Assurez-vous qu'il n'y a pas de fuites et que le mécanisme de chasse d'eau fonctionne correctement.

Comment nettoyer le GEBERIT Sigma 80 ?

Pour nettoyer le GEBERIT Sigma 80, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où trouver des pièces de rechange pour le GEBERIT Sigma 80 ?

Vous pouvez trouver des pièces de rechange pour le GEBERIT Sigma 80 chez des revendeurs agréés, dans des magasins de bricolage ou en ligne sur le site officiel de GEBERIT.

Le GEBERIT Sigma 80 est-il compatible avec tous les systèmes de plomberie ?

Le GEBERIT Sigma 80 est conçu pour être compatible avec la plupart des systèmes de plomberie standard. Toutefois, il est recommandé de vérifier les spécifications de votre installation avant de procéder à l'achat.

Comment résoudre un problème de bruit provenant du GEBERIT Sigma 80 ?

Si vous entendez des bruits inhabituels, vérifiez le niveau d'eau dans le réservoir et assurez-vous que toutes les connexions sont bien serrées. Si le problème persiste, contactez un professionnel pour une évaluation plus approfondie.

Quelle est la garantie du GEBERIT Sigma 80 ?

Le GEBERIT Sigma 80 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur. Veuillez consulter les conditions de garantie spécifiques lors de votre achat.

MODE D'EMPLOI Sigma 80 GEBERIT

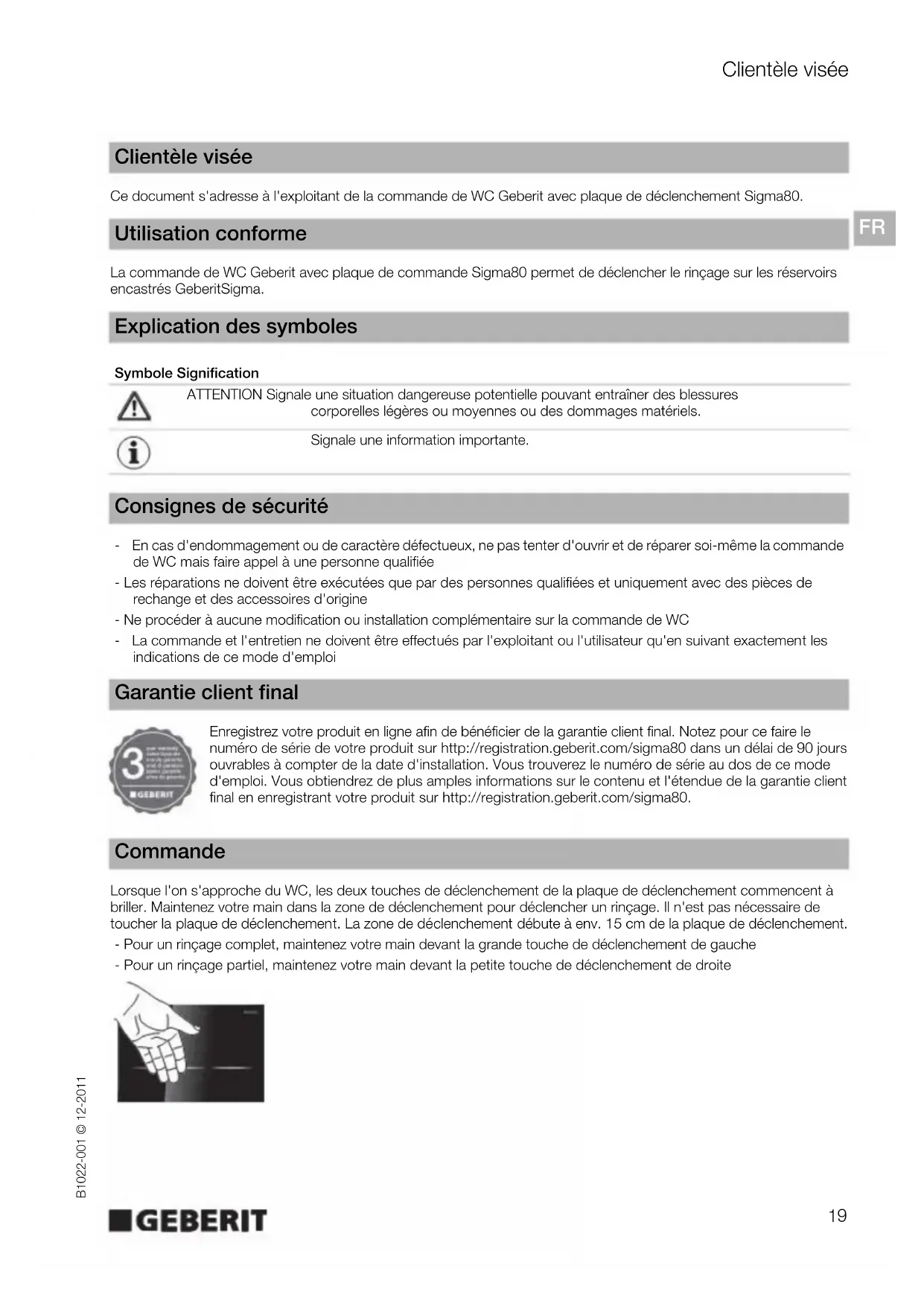

Ce document s'adresse à l'exploitant de la commande de WC Geberit avec plaque de déclenchement Sigma80.

Utilisation conforme

La commande de WC Geberit avec plaque de commande Sigma80 permet de déclencher le rince sur les réservoirs encastrés GeberitSigma.

Explication des symboles

Symbole Signification

ATTENTION Signale une situation dangereuse potentielle pouvant entraîner des blessures corporelles légères ou moyennes ou des dommages matériels.

Signale une information importante.

Consignes de sécurité

• En cas d'endommagement ou de caractère défectueux, ne pas tenter d'ouvir et de réparer soi-même la commande de WC mais faire appel à une personne qualifiée
• Les réparations ne doivent être exécutées que par des personnes qualifiées et uniquement avec des pieces de rechange et des accessoires d'origine
• Ne proceder à aucune modification ou installation complémentaire sur la commande de WC
• La commande et l'entretien ne doivent être effectués par l'exploitant ou l'utilisateur qu'en suivant exactement les indications de ce mode d'emploi

Garantie client final

Enregistrez voit en ligne afin de beneficier de la garantie client final. Notez pour ce faire le numero de series de voyage produit sur http://registration.geberit.com/sigma80 dans un delayed 90 jours ouvrables à compter de la date d'installation. Vous trouvez le numero de series au dos de ce mode d'emploi. Vous obtiendrez de plus amples informations sur le contenu et l'etendue de la garantie client final en enregistrant voit sur http://registration.geberit.com/sigma80.

Commande

Lorsque I'on s'approche du WC, les deux touches de déclenchement de la plaque de déclenchement commence à briller. Maintenez votre main dans la zone de déclenchement pour déclcher un rince. Il n'est pas nécessaire de toucher la plaque de déclenchement. La zone de déclenchement débute à env. 15 cm de la plaque de déclenchement.

• Pour un rinceage complet, maintenez votre main devant la grande touche de déclenchement de gauche
• Pour un rinceage partiel, maintenez votre main devant la petite touche de déclenchement de droite

Réglages

Il peut être procédé à certains réglages sur la commande de WC Geberit avec plaque de déclenchement Sigma80. Vous trouvrez les instructions relatives à ces réglages dans les pages suivantes.

Vue d'ensemble

Réglage Description Réglage d'usine

A Activer ou désactiver la fonction de nettoyage	Il est possible de nettoyer la plaque de déclenchement ou le WC sans déclencher un rincege. Vous pouvez activer la fonction de nettoyage et la désactiver une fois que le nettoyage est terminé. La fonction de nettoyage se désactive automatiquement au bout de 3 min.	-
B Sélectionner la couleur de la lumière diffusée par les touches de déclenchement	Les couleurs de lumière suivantes sont disponibles au besoin : bleu, turquoise, magenta, orange, jaune	Bleu
C Régler l'éclairage des touches de déclenchement	Trois régles différents sont possibles.1. L'éclairage des touches est toujours déclenché et ne s'allume même pas lorsque l'on s'approche du WC2. L'éclairage des touches est toujours enclenché, même lorsque l'on s'éloigne du WC et que l'on quitte les lieux3. L'éclairage des touches s'allume lorsque l'on s'approche du WC et se déclenché lorsque l'on s'en éloigne	Réglage 3
D Activer ou désactiver le déclenchement automatique du rincege	Si le déclenchement automatique du rincege est activé, la commande de WC déclenché toujours un rincege complet lorsque l'on s'éloigne du WC après'utilisation. Cela ne nécessite aucun déclenchement manuel.Réglage 1 = déactivationRéglage 2 = activation	Réglage 1
E Réinitialisation aux réglages d'usine	Les réglages B,C et D sont réinitialisés aux réglages d'usine -

Il peut être procédé à d'autres réglages sur la commande de WC Geberit avec plaque de déclenchement Sigma80. Si vous souhaitez modifier un des réglages apparaissant dans le tableau suivant, veillez faire appel à une personne qualifiée.

Les personnes qualifiées trouveront les informations relatives aux réglages sur www.geberit.com.

Réglage Description Réglage d'usine Remarques

Rinçage par intervalle	La commande de WC rince automatiquement la cuvette à intervalles réguliers.	Déactivé Plage de réglage 1-168 h
Volume de chasse pour un rinzage partiel	Le volume de chasse pour un rinzage partiel peut être régle de façon à ce que le rinzage de la cuvette de WC soit optimal.	Niveau 3 Plage de réglage 5 positions
Temps deSEDJOUR	Le temps deSEDjour minimal permettant de reconnaître l'utilisateur dans la plaque de détction peut être modifié (important pour un déclenchement automatique du rinzage).	7 s	Plage de réglage 1-60 s
Temps de nettoyage	La durée pendant laquelle la commande de WC reste inactive lorsque la fonction de nettoyage est lancée peut être modifiée.	3 min	Plage de réglage 1-30 min
Distance de détction de l'éclairage des touches	La distance qui sépare l'utilisateur de la plaque de déclenchement lorsque l'éclairage des touches s'allume peut être modifiée.	Niveau 3 Plage de réglage 5 positions

A - Activer ou désactiver la fonction de nettoyage

Il est possible de nettoyer la plaque de déclenchement ou le WC sans déclenger un rincege.

Conditions requires

La commande de WC est prete a etre utilisee.

Si les touches de commande ne sont pas couvertes simultanément, un rincege est déclenché. Écartez vos mains et repêze la procédure.

Passez vos mains simultanément devant les deux touches de déclenchement à une distance d'env. 5 cm. Au bout de quelques secondes, les deux touches de déclenchement se mettent à clignoter. Vous pouvez maintainant écarter vos mains.

Résultat

La fonction de nettoyage est maintainant activée.

La fonction de nettoyage se désactive automatiquement au bout de 3 min.

Voussupportezmaintenanteffectuerle nettoyage. Veuillezrespectepourcefairelesindications d'entretiendonnéesdanscemode d'emploi.

Passez vos mains simultanément devant les deux touches de déclenchement à une distance d'env. 5 cm pour désactiver la fonction de nettoyage. Les touches arrêtent de clignoter après quelques secondes. Vous pouvez maintainant écarter vos mains.

Résultat

La fonction de nettoyage est désactivée. La commande de WC est de nouveau prête à être utilisée.

B - Sélectionner la couleur de la lumière diffusée par les touches de déclenchement

Les couleurs de lumière suivantes sont disponibles au besoin :

bleu, turquoise, magenta, orange, jaune

Conditions requires

La commande de WC est prete a etre utilisee.

Si les touches de commande ne sont pas couvertes simultanément, un rincege est déclenché. Écartez vos mains et repêze la procédure.

Couvre simultanément les deux touches de déclenchement de vos mains à une distance d'env. 5 cm. Au bout de quelques secondes, les deux touches de déclenchement se mettent à clignoter. Àpres quelques secondes supplémentaires, les deux touches clignotent 3 fois au rouge puis émettent une lumière bleue. Vous pouvez maintainant écarter vos mains.

Résultat

Vous estes maintain en mode de reglage pour la couleur de la lumiere diffusee par les touches de declenchement.

Maintenez votre main devant la touche de droite. La couleur de lumière suivante est diffusée par les deux touches.

Maintenez votre main devant la touche de droite jusqu'à ce que la couleur de lumière souhaitation soit diffusée.

Couvrez simultanément les deux touches de vos mains à une distance d'env. 5 cm jusqu'à ce que les deux touches clignotent 1 fois.

Résultat

La couleur de lumière souhaïée est maintainant enregistrée. La commande de WC est de nouveau prête à être utilisée.

C - Regler l'éclairage des touches de déclenchement

Trois réglages différents sont possibles.

1. L'éclairage des touches est toujours déclenché et ne s'allume même pas lorsque l'on s'approche du WC
2. L'éclairage des touches est toujours enclenché, même lorsque l'on s'éloigne du WC et que l'on quitte les lieux
3. L'éclairage des touches s'allume lorsque l'on s'approche du WC et se déclenché lorsque l'on s'en éloigne

Conditions requires

La commande de WC est prete a etre utilisee.

Si les touches de commande ne sont pas couvertes simultanément, un rincege est déclenché. Écartez vos mains et repêze la procédure.

1 Couvre simultanément les deux touches de déclenchement de vos mains à une distance d'env. 5 cm. Au bout de quelques secondes, les deux touches de déclenchement se mettent à clignoter. Àpres quelques secondes supplémentaires, les deux touches clignotent 3 fois au rouge puis émettent une lumière bleue. Vous pouvez maintainant écarter vos mains.

2 Couvre la touche de declenchement de gauche de votre main jusqu'à ce qu'elle clignote à l'orange. En clignotant de manière repétée, la touche de declenchement de droite indique le réglage effectué (réglage 1 = clignote une fois, réglage 2 = clignote deux fois, réglage 3 = clignote trois fois).

Résultat

Vousetesmaintenantenmode de réglage pour l'éclairage des touches de déclenchement.

3 Couvre à plusieurs reprises la touche de déclenchement de croite jusqu'à atteindre le réglage souhaïte. À chaque fois que vous couvre les touches, la commande de WC passes au réglage suivant (1-2-3-1-2-3- ...).

4 Couvre simultanement les deux touches de déclenchement de vos mains à une distance d'env. 5 cm jusqu'à ce que les deux touches clignotent une fois.

Résultat

Le réglage souhaïte est maintainant enregistré. La commande de WC est de nouveau prête à être utilisée.

D - Activer ou désactiver le déclenchement automatique du rincege

Si le déclenchement automatique du rince est activé, la commande de WC déclenchée toujours un rince lorsque l'on s'éloigne du WC. Cela ne nécessite aucun déclenchement manuel.

Réglage 1 = désactivation

La commande de WC est prete a etre utilisée.

Si les touches de commande ne sont pas couvertes simultanément, un rincege est déclenché. Écartez vos mains et repêze la procédure.

1

Couvrez simultanément les deux touches de déclenchement de vos mains à une distance d'env. 5 cm. Au bout de quelques secondes, les deux touches de déclenchement se mettent à clignoter. Àpres quelques secondes supplémentaires, les deux touches clignotent 3 fois en émettant une lumière rouge puis elles émettent une lumière bleue. Vous pouvez maintainant écarter vos mains.

2

Couvrez la touche de déclenchement de gauche de votre main jusqu'à ce qu'elle clignote à l'orange. La touche de déclenchement de droite clignote.

3

Couvre encore une fois la touche de déclenchement de gauche de votre main jusqu'à ce qu'elle clignote à l'orange. En clignotant de manière répétée, la touche de déclenchement de droite indique le réglage actuel 1. ou 2. (réglage 1= clignote une fois, réglage 2= clignote deux fois).

Résultat

Vousetesmaintenantenmode deréglage du déclenchement automatique du rincege.

4

Couvre à plusieurs reprises la touche de déclenchement de croite jusqu'à atteindre le réglage souhaité. À chaque fois que vous passez la main devant les touches, la commande de WC passes d'un réglage à l'autre (1-2-1-2- ...).

5

Couvrez simultanément les deux touches de déclenchement de vos mains à une distance d'env. 5 cm jusqu'à ce que les deux touches clignotent une fois.

Résultat

Le réglage souhaïte est maintainant enregistré. La commande de WC est de nouveau prête à être utilisée.

E - Réinitialisation aux réglages d'usine

Les réglages B, C et D sont réinitialisés aux réglages d'usine, voir Vue d'ensemble.

Conditions requires

La commande de WC est prete a etre utilisee.

Couvrez la touche de déclenchement de gauche de votre main pendant trente secondes jusqu'à ce que les deux touches émettent une lumière rouge. Un rincege est ainsi déclenché.

Résultat

Les réglages sont réinitialisés aux réglages d'usine.

Dépannage

Les personnes qualifiées trouveront les informations relatives au dépannage sur www.geberit.com.

Dérangement Cause possible Remèdes

Les touches de déclenchement clignotent au rouge	• La commande de WC ne se déclenchée pas tant que tous les objets (outils, personnes, ridesau, etc.) ne se trouvent pas à plus de 1 m de la plaque de déclenchement. Le mode réglage de l'environnement est ensuite lancé.	• Éloigner les objets situés à moins de 1 m de la plaque de déclenchement
L'éclairage des touches de déclenchement s'allume lorsque l'on s'approche du WC mais le rincege ne fonctionne pas	• Dysfonctionnement du logiciel • Couper l'alimentation (fuse) pendant 10 min
	• Défaillance technique • Consulter une personne qualifiée
L'éclairage des touches de déclenchement ne s'allume pas lorsque l'on s'approche du WC et le rincege ne fonctionne pas	• Coupure d'électricité secteur • Attendre la fin de la coupure d'électricité
	• Défaillance technique • Consulter une personne qualifiée
L'éclairage des touches de déclenchement ne s'allume pas lorsque l'on s'approche du WC mais le rincege fonctionne	• L'éclairage des touches de déclenchement relat à la détention d'utilisateur est désactivé	• Activer l'éclairage des touches de déclenchement, voir « Réglages »
L'éclairage des touches de déclenchement ne s'eteint pas lorsque l'on s'éloigne du WC (plus de 15 min)	• L'éclairage des touches de déclenchement relat à la détention d'utilisateur est activé	• Désactiver l'éclairage des touches de déclenchement, voir « Réglages »
	• Un objet seTrouve à moins de 1 m de la plaque de déclenchement	• Éloigner les objets (outils, personnes, ridesau, etc.) situés à moins de 1 m de la plaque de déclenchement
	• Un nouvel objet seTrouve à moins de 1,5 m (distance de détention) de la plaque de déclenchement	• 15 Attendre 15 min jusqu'à ce que l'environnement soit à nouveau appréhende
Rincege incorrect (trop tôt, trop tard, déclenchement non voulu)	• La plaque de déclenchement est salie ou humide	• Nettoyer ou essuyer la plaque de déclenchement, voir « Entretien »
	• La plaque de déclenchement est rayée	• Consulter une personne qualifiée
Un rincege est déclenché lorsque l'on s'éloigne du WC, sans déclenchement manuel	• Le déclenchement automatique du rincege est activé	• Désactiver le rincege automatique, voir « Réglages »
De l'eau coule constamment dans la cuvette de WC	• Dysfonctionnement du logiciel • Couper l'alimentation (fuse) pendant 10 min
	• Défaillance technique • Consulter une personne qualifiée
Le rincege de la cuvette de WC n'est pas satisfaisant	• Le volume de chasse est mal régle • Consulter une personne qualifiée

Entretien

Nettoyer la plaque de déclenchement

ATTENTION

Les produits de nettoyage agressifs et abrasifs peuvent endommager la surface.
Ne pas utiliser de produit de nettoyage à base de chlore ou d'acide ou qui soit abrasif ou corrosif

Nettoyer la plaque de déclenchement avec de l'eau et des produits de nettoyage non abrasifs.
Utiliser un chiffon doux.

Pour nettoyer la plaque de déclenchement, Geberit vous recommende le kit de nettoyage Geberit AquaClean (numéro de reference 242.547.00.1).

Élimination

Substances

Ce produit est conforme aux exigences de la directive 2002/95/EG RoHS (restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques).

Elimination

En reference à la directive 2002/96/EG WEEE relative aux déchets d'équipements électriques et électroniques, les fabricants d'appareils électriques sont astreints à reprendre les apparciels usages et à les éliminer correctement.

Le symbole indique que le produit ne doit pas etre jeté avec les dechets résiduels. Les appareils usages doivent etre directement returnes a Geberit pour etre elimines conformément a la legislation.

Demander les adresses de reprise auprès de la société de distribution Geberit compétente ou sur le site Internet www.geberit.com.
