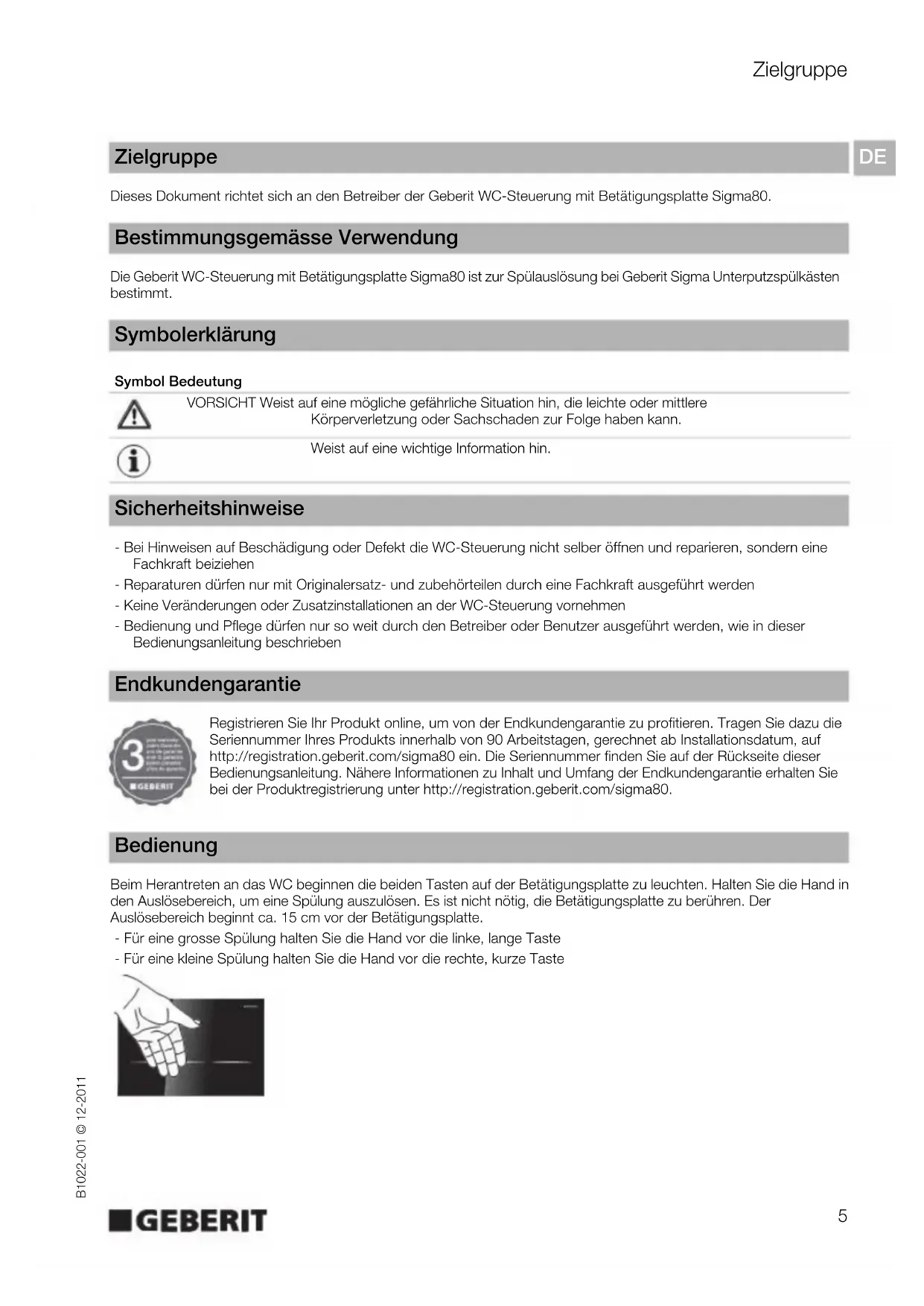

Dieses Dokument richtet sich an den Betreiber der Geberit WC-Steuerung mit Betätigungsplatte Sigma80. Die Geberit WC-Steuerung mit Betätigungsplatte Sigma80 ist zur Spülauslösung bei Geberit Sigma Unterputzspülkästen bestimmt. - Bei Hinweisen auf Beschädigung oder Defekt die WC-Steuerung nicht selber öffnen und reparieren, sondern eine Fachkraft beiziehen - Reparaturen dürfen nur mit Originalersatz- und zubehörteilen durch eine Fachkraft ausgeführt werden - Keine Veränderungen oder Zusatzinstallationen an der WC-Steuerung vornehmen - Bedienung und Pflege dürfen nur so weit durch den Betreiber oder Benutzer ausgeführt werden, wie in dieser Bedienungsanleitung beschrieben Registrieren Sie Ihr Produkt online, um von der Endkundengarantie zu profitieren. Tragen Sie dazu die Seriennummer Ihres Produkts innerhalb von 90 Arbeitstagen, gerechnet ab Installationsdatum, auf http://registration.geberit.com/sigma80 ein. Die Seriennummer finden Sie auf der Rückseite dieser Bedienungsanleitung. Nähere Informationen zu Inhalt und Umfang der Endkundengarantie erhalten Sie bei der Produktregistrierung unter http://registration.geberit.com/sigma80. Beim Herantreten an das WC beginnen die beiden Tasten auf der Betätigungsplatte zu leuchten. Halten Sie die Hand in den Auslösebereich, um eine Spülung auszulösen. Es ist nicht nötig, die Betätigungsplatte zu berühren. Der Auslösebereich beginnt ca. 15 cm vor der Betätigungsplatte. - Für eine grosse Spülung halten Sie die Hand vor die linke, lange Taste - Für eine kleine Spülung halten Sie die Hand vor die rechte, kurze Taste Zielgruppe Bestimmungsgemässe Verwendung Symbolerklärung Symbol Bedeutung VORSICHT Weist auf eine mögliche gefährliche Situation hin, die leichte oder mittlere Körperverletzung oder Sachschaden zur Folge haben kann. Weist auf eine wichtige Information hin. Sicherheitshinweise Endkundengarantie Bedienung6 Einstellungen B1022-001 © 12-2011 Bei der Geberit WC-Steuerung mit Betätigungsplatte Sigma80 können bestimmte Einstellungen gemacht werden. Die Anleitungen dazu finden Sie auf den folgenden Seiten. Übersicht Bei der Geberit WC-Steuerung mit Betätigungsplatte Sigma80 können weitere Einstellungen gemacht werden. Falls Sie eine der Einstellungen in der folgenden Tabelle verändern wollen, wenden Sie sich an eine Fachkraft. Einstellungen Einstellung Beschreibung Werkseinstellung A Reinigungsfunktion aktivieren oder deaktivieren Die Betätigungsplatte und das WC können gereinigt werden, ohne dass eine Spülung ausgelöst wird. Sie können die Reinigungsfunktion aktivieren und nach Abschluss der Reinigung wieder deaktivieren. Die Reinigungsfunktion deaktiviert sich automatisch nach Ablauf von 3min.

BLichtfarbe der Tasten wählen Zur Auswahl stehen folgende Lichtfarben: Blau, Türkis, Magenta, Orange, Gelb Blau C Tastenbeleuchtung einstellen Drei verschiedene Einstellungen sind möglich.

1. Die Tastenbeleuchtung ist immer aus und geht auch beim

Herantreten an das WC nicht an

2. Die Tastenbeleuchtung ist immer an, auch beim Wegtreten vom

WC und beim Verlassen des Raumes

3. Die Tastenbeleuchtung geht an beim Herantreten an das WC und

geht aus beim Wegtreten Einstellung 3 D Automatische Spülauslösung aktivieren oder deaktivieren Wird die automatische Spülauslösung aktiviert, löst die WC- Steuerung beim Wegtreten vom WC, nach der Benutzung, immer eine grosse Spülung aus. Eine manuelle Betätigung ist nicht nötig. Einstellung 1 = deaktiviert Einstellung 2 = aktiviert Einstellung 1 E Reset auf Werkseinstellung Die Einstellungen B, C und D werden auf die Werkseinstellung zurückgesetzt

Fachkräfte finden die Informationen zu den Einstellungen auf www.geberit.com. Einstellung Beschreibung Werkseinstellung Bemerkungen Intervallspülung Die WC-Steuerung spült automatisch in einem bestimmten Zeitabstand. Nicht aktiv Einstellbereich 1–168 h Spülmenge kleine Spülung Die Spülmenge der kleinen Spülung kann so eingestellt werden, dass eine optimale Ausspülung der WC-Keramik erreicht wird. Stufe 3 Einstellbereich 5 Stufen Verweilzeit Die minimale Verweilzeit im Erfassungsbereich, um als Benutzer erkannt zu werden, kann verändert werden (relevant bei automatischer Spülauslösung). 7 s Einstellbereich 1–60 s Reinigungszeit Die Dauer, während der die WC-Steuerung in der Reinigungsfunktion inaktiv ist, kann verändert werden. 3 min Einstellbereich 1–30 min Erfassungsdistanz Tastenbeleuchtung Die Distanz zwischen dem Benutzer und der Betätigungsplatte, bei der die Tastenbeleuchtung angeht, kann verändert werden. Stufe 3 Einstellbereich 5 StufenEinstellungen B1022-001 © 12-2011

A - Reinigungsfunktion aktivieren oder deaktivieren Die Betätigungsplatte und das WC können gereinigt werden, ohne dass eine Spülung ausgelöst wird. Voraussetzungen Die WC-Steuerung ist betriebsbereit. Werden die Tasten nicht gleichzeitig abgedeckt, wird eine Spülung ausgelöst. Entfernen Sie die Hände und wiederholen Sie den Vorgang.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab. Nach einigen Sekunden beginnen beide Tasten zu blinken. Entfernen Sie jetzt die Hände. Ergebnis Die Reinigungsfunktion ist jetzt aktiv. Die Reinigungsfunktion deaktiviert sich automatisch nach Ablauf von 3 min.

Führen Sie jetzt die Reinigung durch. Beachten Sie dabei den Pflegehinweis in dieser Bedienungsanleitung.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab, um die Reinigungsfunktion zu deaktivieren. Nach einigen Sekunden stoppt das Blinken. Entfernen Sie jetzt die Hände. Ergebnis Die Reinigungsfunktion ist deaktiviert. Die WC- Steuerung ist wieder betriebsbereit. B - Lichtfarbe der Tasten wählen Zur Auswahl stehen folgende Lichtfarben: Blau, Türkis, Magenta, Orange, Gelb Voraussetzungen Die WC-Steuerung ist betriebsbereit. Werden die Tasten nicht gleichzeitig abgedeckt, wird eine Spülung ausgelöst. Entfernen Sie die Hände und wiederholen Sie den Vorgang.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab. Nach einigen Sekunden beginnen beide Tasten zu blinken. Nach einigen weiteren Sekunden blinken beide Tasten 3 Mal rot und leuchten dann blau. Entfernen Sie jetzt die Hände. Ergebnis Sie befinden sich jetzt im Einstellmodus für die Lichtfarbe der Tasten.

Halten sie die Hand vor die rechte Taste. Die nächste Lichtfarbe wird auf beiden Tasten angezeigt.

Halten Sie die Hand so oft vor die rechte Taste, bis die gewünschte Lichtfarbe angezeigt wird.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab, bis beide Tasten 1 Mal blinken. Ergebnis Die gewünschte Lichtfarbe ist jetzt gespeichert. Die WC-Steuerung ist wieder betriebsbereit.8 Einstellungen B1022-001 © 12-2011 C - Tastenbeleuchtung einstellen Drei verschiedene Einstellungen sind möglich.

1. Die Tastenbeleuchtung ist immer aus und geht auch

beim Herantreten an das WC nicht an

2. Die Tastenbeleuchtung ist immer an, auch beim

Wegtreten vom WC und beim Verlassen des Raumes

3. Die Tastenbeleuchtung geht an beim Herantreten an

das WC und geht aus beim Wegtreten Voraussetzungen Die WC-Steuerung ist betriebsbereit. Werden die Tasten nicht gleichzeitig abgedeckt, wird eine Spülung ausgelöst. Entfernen Sie die Hände und wiederholen Sie den Vorgang.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab. Nach einigen Sekunden beginnen beide Tasten zu blinken. Nach einigen weiteren Sekunden blinken beide Tasten 3 Mal rot und leuchten dann blau. Entfernen Sie jetzt die Hände.

Decken Sie die linke Taste mit der Hand ab, bis sie orange leuchtet. Die rechte Taste zeigt durch Blinken wiederholt die aktuelle Einstellung an (Einstellung 1 = einmal blinken, Einstellung 2 = zweimal blinken, Einstellung 3 = dreimal blinken). Ergebnis Sie befinden sich jetzt im Einstellmodus für die Tastenbeleuchtung.

Decken Sie die rechte Taste wiederholt ab, bis die gewünschte Einstellung erreicht ist. Bei jedem Abdecken springt die WC-Steuerung auf die nächste Einstellung (1-2-3-1-2-3- ...).

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab, bis beide Tasten einmal blinken. Ergebnis Die gewünschte Einstellung ist jetzt gespeichert. Die WC-Steuerung ist wieder betriebsbereit.Einstellungen B1022-001 © 12-2011

D - Automatische Spülauslösung aktivieren oder deaktivieren Wird die automatische Spülauslösung aktiviert, löst die WC-Steuerung beim Wegtreten vom WC immer eine Spülung aus. Eine manuelle Betätigung ist nicht nötig. Einstellung 1 = deaktiviert Einstellung 2 = aktiviert Voraussetzungen Die WC-Steuerung ist betriebsbereit. Werden die Tasten nicht gleichzeitig abgedeckt, wird eine Spülung ausgelöst. Entfernen Sie die Hände und wiederholen Sie den Vorgang.

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab. Nach einigen Sekunden beginnen beide Tasten zu blinken. Nach einigen weiteren Sekunden blinken beide Tasten 3 Mal rot und leuchten dann blau. Entfernen Sie jetzt die Hände.

Decken Sie die linke Taste mit der Hand ab, bis sie orange leuchtet. Die rechte Taste blinkt.

Decken Sie die linke Taste nochmals mit der Hand ab, bis sie gelb leuchtet. Die rechte Taste zeigt durch Blinken wiederholt die aktuelle Einstellung

1. oder 2. an (Einstellung 1 = einmal blinken,

Einstellung 2 = zweimal blinken). Ergebnis Sie befinden sich jetzt im Einstellmodus für die automatische Spülauslösung.

Decken Sie die rechte Taste wiederholt ab, bis die gewünschte Einstellung erreicht ist. Bei jedem Abdecken wechselt die WC-Steuerung zwischen den beiden Einstellungen (1-2-1-2- ...).

Decken Sie beide Tasten mit den Händen im Abstand von ca. 5 cm gleichzeitig ab, bis beide Tasten einmal blinken. Ergebnis Die gewünschte Einstellung ist jetzt gespeichert. Die WC-Steuerung ist wieder betriebsbereit. E - Reset auf Werkseinstellung Die Einstellungen B, C und D werden auf die Werkseinstellung zurückgesetzt, siehe Übersicht. Voraussetzungen Die WC-Steuerung ist betriebsbereit.

Decken Sie die linke Taste für eine halbe Minute ab, bis beide Tasten rot aufleuchten. Dabei wird eine Spülung ausgelöst. Ergebnis Die Einstellungen sind wieder auf Werkseinstellung zurückgesetzt.10 Störungsbehebung B1022-001 © 12-2011 Störungsbehebung Fachkräfte finden die Informationen zur Störungsbehebung auf www.geberit.com. Störung Mögliche Ursache Abhilfe Die Tasten blinken rot • Die WC-Steuerung wartet, bis sich alle Objekte (Werkzeuge, Personen, Vorhang etc.) ausserhalb der Messdistanz von 1 m vor der Betätigungsplatte befinden. Danach erfolgt der Lernvorgang für die Umgebung

• Objekte aus der Messdistanz von 1 m entfernen Die Tastenbeleuchtung geht beim Herantreten an, aber die Spülung funktioniert nicht

• Softwarestörung • Stromversorgung (Wohnungssicherung) für 10 min unterbrechen

• Technischer Defekt • Fachkraft rufen Die Tastenbeleuchtung geht beim Herantreten nicht an und die Spülung funktioniert nicht

• Stromausfall im Netz • Ende des Stromausfalles abwarten

• Technischer Defekt • Fachkraft rufen Die Tastenbeleuchtung geht beim Herantreten nicht an, aber die Spülung funktioniert

• Die Tastenbeleuchtung für die Benutzererkennung ist deaktiviert

• Tastenbeleuchtung aktivieren, siehe „Einstellungen” Die Tastenbeleuchtung geht beim Wegtreten nicht aus (mehr als 15 min)

• Die Tastenbeleuchtung für die Benutzererkennung ist aktiviert

• Tastenbeleuchtung deaktivieren, siehe „Einstellungen”

• Ein Objekt befindet sich innerhalb der Messdistanz von 1 m vor der Betätigungsplatte

• Objekte (Werkzeuge, Personen, Vorhang etc.) aus der Messdistanz von 1 m entfernen

• Ein neues Objekt befindet sich innerhalb der Erfassungsdistanz von 1,5 m um die Betätigungsplatte

• 15 min warten, bis die Umgebung neu erfasst wurde Fehlspülungen (zu früh, zu spät, ungewollt)

• Die Betätigungsplatte ist verschmutzt oder nass

• Betätigungsplatte reinigen oder trocknen, siehe „Pflege”

• Die Betätigungsplatte ist zerkratzt • Fachkraft rufen Eine Spülung wird beim Wegtreten vom WC ausgelöst, ohne manuelle Betätigung

• Die automatische Spülauslösung ist aktiviert

• Automatische Spülung deaktivieren, siehe „Einstellungen” Wasser läuft ständig in die WC- Keramik

• Softwarestörung • Stromversorgung (Wohnungssicherung) für 10 min unterbrechen

• Technischer Defekt • Fachkraft rufen Die Ausspülung der WC-Keramik ist nicht zufriedenstellend

• Die Spülmengen sind falsch eingestellt

• Fachkraft rufenPflege B1022-001 © 12-2011
