Producttype	Draadloze grastrimmer / bosmaaier
Merk	Bosch
Model	GRT 18V-33 Professional
Nominale spanning	18 V (lithium-ion accu)
Onbelaste snelheid	4500 – 6400 min⁻¹
Snijdiameter (draad)	33 cm
Snijdiameter (mes)	23 cm (optioneel)
Capaciteit van de draadspoel	3 m
Gewicht (zonder accu)	3,5 kg
Gewicht (met accu)	3,8 kg (1,5 Ah) tot 4,9 kg (12,0 Ah)
Compatibele accu's	GBA 18V... / ProCORE18V... (≥ 4,0 Ah aanbevolen)
Aanbevolen laders	GAL 18..., GAX 18..., GAL 36...
Geluidsdrukniveau (draad)	77 dB(A)
Geluidsdrukniveau (mes)	76 dB(A)
Trillingsemissiewaarde (draad)	2,7 m/s²
Trillingsemissiewaarde (mes)	3,1 m/s²
Draadoptoevoersysteem	Pro-Tap (tikken) en EasyWind (opwinden zonder demontage)
Anti-Tangle functie	Automatische omgekeerde rotatie bij blokkering
Beschermkap	Ja
Beschermbeugel	Ja
Draagriem	Ja (inbegrepen)
Bedrijfstemperatuur	-20 °C tot +50 °C
Aanbevolen opslag	Droge plaats, buiten bereik van kinderen

Veelgestelde vragen - GRT 18V-33 Professional BOSCH

Hoe plaats ik de accu?

Plaats de accu in het daarvoor bestemde compartiment tot deze vastklikt. Zorg ervoor dat de accu volledig is ingebracht. Om deze te verwijderen, drukt u op de ontgrendelknop en trekt u eraan.

Hoe laat ik de snijdraad vooruitkomen?

Gebruik het Pro-Tap systeem: tik de spoel lichtjes op de grond om ongeveer 10 mm draad aan elke zijde vrij te geven. U kunt ook de draadopvoerknop (20) gebruiken voor handmatig opwinden met het EasyWind systeem.

Wat te doen als de snijdraad vaak breekt?

Controleer of de draad niet in de war is geraakt in de spoel. Gebruik een draad met de juiste diameter (2,4 mm). Vermijd contact met stenen, muren of harde voorwerpen. Voer de draad gelijkmatig uit om de volledige snijdiameter te gebruiken.

Hoe gebruik ik de Anti-Tangle functie?

Bij een blokkering laat de motor de spoel automatisch 3 seconden in omgekeerde richting draaien om de verstoring te verhelpen. Als dat niet voldoende is, schakelt u het apparaat uit en verwijdert u de accu, waarna u de blokkering handmatig verwijdert.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd oog-, oor- en hoofdbescherming, evenals handschoenen en antislipschoenen. Houd mensen op afstand (minimaal 15 m). Schakel het apparaat uit en verwijder de accu voor onderhoud.

Hoe onderhoud ik het snijmes?

Reinig het mes na elk gebruik. Slijp het alleen als u ervaring heeft, anders vervangt u het door een Bosch vervangingsmes. Controleer regelmatig of de montagemoer goed is aangedraaid (koppel: 20 Nm).

Hoe bewaar ik het apparaat?

Verwijder de accu en reinig het apparaat. Bedek het mes met een beschermkap. Berg het op een droge, vorstvrije plaats op, buiten bereik van kinderen. Plaats er geen voorwerpen op.

Wat te doen als de motor niet start?

Controleer of de accu is opgeladen, de juiste temperatuur heeft (0-35 °C) en correct is geplaatst. Verwijder gras dat rond de spoel is gewikkeld. Als het probleem aanhoudt, raadpleeg dan de Bosch klantenservice.

Hoe vervang ik de draadspoel?

Verwijder de accu. Demonteer de snijkop, verwijder de oude spoel en plaats een nieuwe spoel met 3 m draad. Lijn de pijlen uit, leid de draad door de ogen en draai vervolgens de opvoerknop tegen de klok in om op te winden.

Hoe vervoer ik de bosmaaier veilig?

Verwijder de accu en bedek het mes met de beschermkap. Draag het apparaat met één hand aan de stang, met het snijaccessoire naar achteren gericht. Zet het vast in het voertuig om verplaatsing te voorkomen.

GEBRUIKSAANWIJZING GRT 18V-33 Professional BOSCH

Veiligheidsvoorschriften

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing.

Lees de gebruiksaanwij-zing.

Draag een oog-, gehoor- en hoofdbescherming.

Draag slipvaste schoenen.

Draag veiligheidshandschoenen.

Niet in de regen gebruiken.

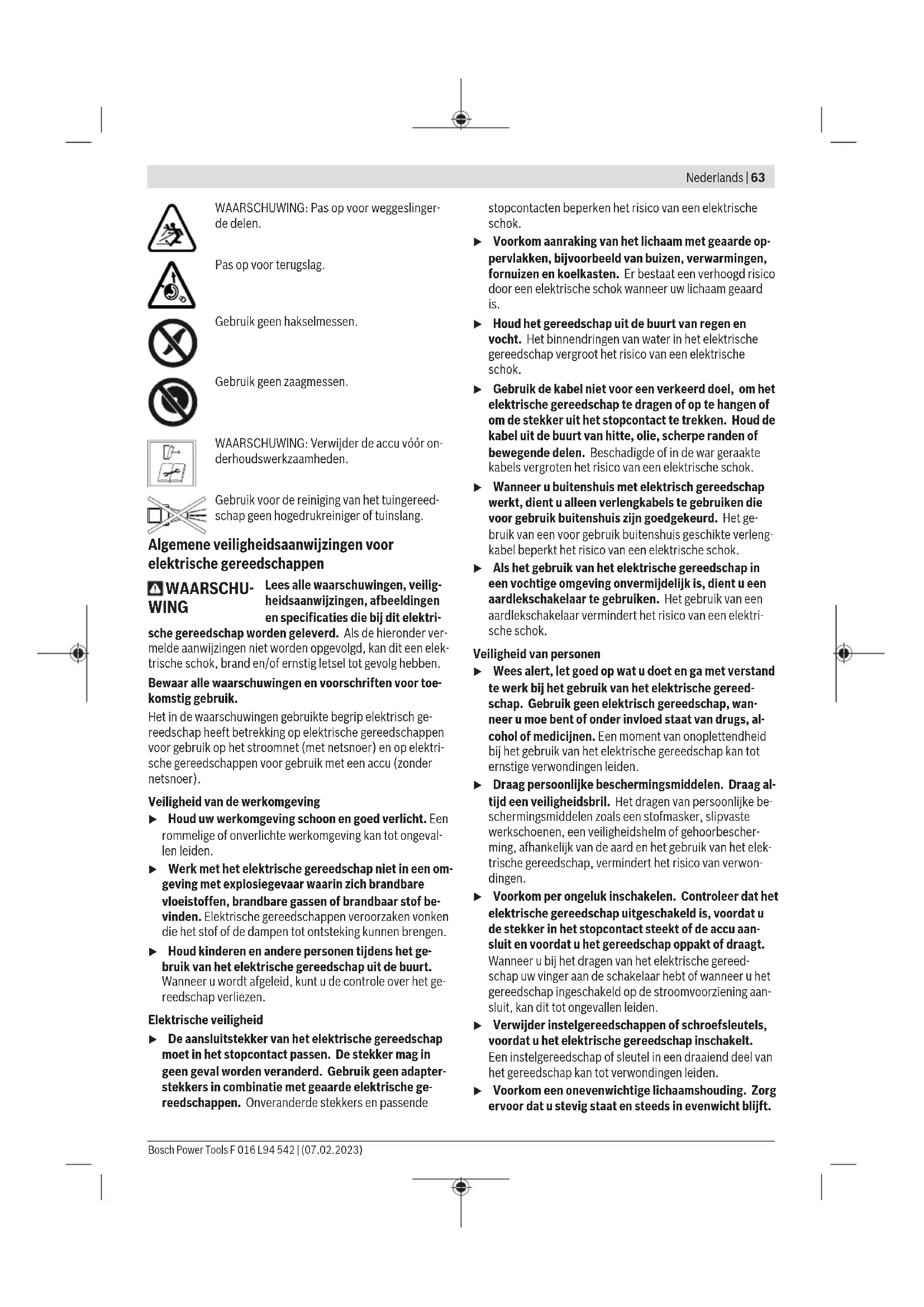

WAARSCHUWING:Laat omstanders op minstens 15m afstand van de machine blijven.

WAARSCHUWING: Pas op voor weggeslingerde delen.

Pas op voor terugslag.

Gebruik geen hakselmessen.

Gebruik geen zaagmessen.

WAARSCHUWING: Verwijder de accu vór onderhoudswerkzaamheden.

Gebruik voor de reiniging van het tuingereedschap geen hagedrukreiniger of tuinslang.

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het geereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wonneur u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een oneevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, Lange haren en sieraden können door bewegende delen worden meegenomen.
Wanner stofafzugings-of stofopvangoorzieingen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoort zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel verroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitenemaar) uit het elektrische gereedschap,voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt.Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd waar de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzin

gen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.

Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ- ties veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's wordt gebruikt.
- Gebruik alleen de waarvoort bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kan verroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Gebruik accu of gereedschap nicht, als deze beschadigd of verandererd+zijn. Beschadigde of veranderde accu's kuren onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloat aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaten boven 130^ kan een explosie veroorzaken.
Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of Iaden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificiered en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden UITgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsvoorschriften voor grastrimmerns, bosmaaiers en bosmaaiers met zaagblad

• Gebruik de machine Niet bij slecht waar, vooral Niet als het onweert. Dit vermindert het risico om door de blikksem te worden getroffen.
  Inspecteer het werkgebied grondig op in de natuur levende dieren. In de natuur levende dieren können door de lopende machine gewond raken.
  Controller het werkgebied grondig en verwijder stenen, stokken, metaaldraad, botten en overige voorwerpen. Weggeslingerde delen+kennen tot letsel leiden.
  Controller voor het gebruik van de machines aktijd of het snijgereedschap of zaagblad en de snij- of zaag- eenheid Niet beschadigd zich. Beschadigde delen verhogen het risico op letsel.
  Volg de aanwijzingen voor het wisselen van de inzet-gereedschappen op. Verkeerd aangedraide zaagbladmoeren of-schroeven+kunnen het zaagblad beschaden of ertoe leiden dat het losraakt.
  Het nominale toerental van het zaagblad moet ten minste gelijk zijn aan het maximale toerental dat op de machine staat vermeld. Zaagbladen die sneller draaien dan het nominale toerental konnen breken en weggeslingerd worden.
  Draag een oog-, gehoor- en hoofdbescherming en werkhandsschoenen. Passende persoonlijke beschermingsmiddelen zullen verwondingen door rondvliegende onderdelen of toe Vallig contact met de trimdraad of het zaagblad verminderen.
  Draag alttijd veiligeidsschoenen wanner u de machi-ne bedient. Werk nooit op blote voeten of met open sandalen. Daarvoor beperkt u het risico op voetletsel wanner de voet in contact komt met het draaiende zaagblad.
  Draag altijd een lange broek wanner u de machine bedient. Een blote huid verhoogt de kans op letsel door weggeslingerde voorwerpen.
  Houd omstandersuitdebuurt wanneurude machine bedient.Weggeslingerde delen kunnentot ernstig letsel leiden.
• Gebruik alkijd beiden handen wanseer u de machine be-dient. Houd de machine met beiden handen vast om te voorkomen dat u de contro verliest.
  Houd de machine alleen aan de geisoleerde greepvlakken vast omdat de trimdraad of het zaagblad verborgen stroomleidingen kan raken. Contact van de trimdraad of het zaagblad met een spanningvoerende leiding kan ook metalen apparaten of delen onder spanning zieten en tot een elektrische schok leiden.
  Let er altijd op dat u stevig staat en gebruik de machine alleen als u op de grond staat. Als u op een gladde ondergrond of Niet stevig staat, kunt u uw evenwicht of de controle over de machine verliezen.
• Gebruik de machine Niet op een steile helling. Dit vermindert het risico de contrôle te verliezen,uit te glijden en te vallen, wat tot verwondingen kan leiden.

Wanneer u op hellingen werkt, moet u ervoor zorgen dat u stevig staat. Werk algijd dwars op de helling, nooit maar boven of�abeneden. Wees uiterst voorzichtig wanneer u van werkrichting verandert. Dit vermindert het risico de controle te verliezen,uit te glijden en te vallen, wat tot verwondingen kan leiden.
Houd tijdens de werkzaamheden alle lichaamsdelenuit de buurt van de trimdraad of het zaagblad. Voordat u de machine inschakelt, moet u ervoor zorgen dat de trimdraad of het zaagblad niets raakt. Een ogenblick van onoplettendheid bij het gebruik van de machine kan tot letsel bij u of anderen leiden.
Bedien de machine Niet boven taillehoogte. Dit helpt om onbedoeld contact met de trimdraad of het zaagblad te vermijden en maakt een betere beheersing van de machine in onverwachtete situatuies möglichk.
Wanneer u kreipelhout en houtachtige planten snijdt die onder spanning staan,要去 u erop voorbereid zijn dat ze terugveren. Bij het ontspannen van de houtvezels hunnen kreipelhout of houtachtige planten de gebruiker raken en/of hem de controle over de machine doein verliezen.
Wees vooral voorzichtig bij het snoeien van struikgewas enjonge bomen. Het dunne materiaal kan in het zaagblad blijven hangen en op u slaan of uuit het evenwicht brengen.
Houd de contrôle over de machine en raak geen zaagbladen of andere gevaarlijke delen aan wanneer.Deze nog bewegen.Dit verminder het risico van letsel op bewegende delen.
Zorg ervoor dat de schakelaar in de uit-stand staat en de accu verwijderd is voordat u bekneld materiaal verwijdert of onderhoud aan de machine uitvoert. Onverwachtte werkung van de machine bij het verwijderen van bekneld materiaal kan ernstig letsel veroorzaken.
Draag de machine uitgeschakeld en van uw lichaam afgewend. Een juiste hantering van de machine vermin-dert de kans op onbedoeld contact met het draaiende zaagblad.
Voordat u de machine vervoert of opbergt, zet u alttijd de beschemkap op het metaalzaagblad. Een juiste hantering van de machine vermindert de kans op onbedoeld contact met het zaagblad.
- Gebruik alleen verrangende trimdraad, snijkopen en zaagbladen zoals aangegeven door de fabrikant. On-juiste reserveonderdelen können het risico op breuk en letsel vergroten.

Oorzaken van terugslag en bijbehorende waarschuwingen

Terugslag is een plotselinge lijwaartse, voorwaartse ofchterwaartse beweging van de machine die kan optreden wanner het mes vasthaakt of blijft steken in een voorwerp zoals een boomstromk of eenkleineboom.Deze kan zo hevig zich dat de machine en/of de bediener wordenweggeslingerd en de bediener de controle over demachine verliest.Terugslag van het mes en de daarmee

verbonden gevaren können worden voorkomen door de hierna beschreiben voorzorgsmaatregelen.

Houd de machine met beiden handen stevig vast en plaats uw armen zodanig dat u de krachten van de terugslag kunt opvangen. Blij links van de machine. Terugslag kan het risico op letsel verhogen door de onverwachtte beweging van de machine. De bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen.
Als het zaagblad vastloopt of u de werkzaamheden onderbreekt, dient u de machine uit te schakelen en in het materiaal rustig vast te houden tot het zaagblad volledig tot stilstand is gekomen. Probeer bij een vastgelopen zaagblad nooit de machine uit het materiaal te halen of maarchteren te trekken verwijl het zaagblad nog draait. Anders kan een terugslag optreden. Stel vast waarom het zaagblad is vastgelopen en verhelp het probleem.
- Gebruik geen stompe of beschadigde zaagbladen. Stompe of beschadigde zaagbladen vergroten het risico dat ze vastlopen of blijven haken aan een voorwerp en hunnen terugslag verroorzaken.
Zorg als yed zo.
Schakel de machineuit wanneer tijdens de werkzaam-heden een persoon naderbijkomt.Andere personen kunnen in het geval van een terugslag door het draaiende zaagblad geraakt en verwond raken.

Speciale verilgheidsvoorschriften

Laat de veiligheidsafschemmingen op hun plaats. Veiligheidsafschemmingen要去en goed functioneren en correct bevestigd zich. Een losse, beschadigde of nicht functionerende veiligheidsafschemming kan tot letsel leiden.
Laat dit tuingereedschap nooit gebruiken door kinderen, personen met beperkte fysielseke, zintuiglijke of geestelijkke vermogens of met beperkte ervaring of kennis of door personen die met deze aanwijzingen Niet vertrouwd zijn. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener.
Houd toezicht op kinderen en LAST ZI NIEt met het tuingeereedschap spelen.
- Gebruik het product met snijblad Niet in de onmiddelijk nabijheid van netsnoeren of verlangkabels.
Controller het product op beschadigingen wonneer het een hard voorwerp raak of buitengewoon trift.
Let er bij het inkorten van de trimdraad op dat u zich nicht verwondt.
Let er bij het uitschakelen van het product altijd op dat de motor en de snijkop volledig stilstaan.
Maai hoog en zich gras in etappes om een rafelig resul-taat te voorkomen. (zie afbeelding N)

De drukschijf (24) dient ertoe het product tijdens het gebruiklicht te ondersteunen om het mes te beschemmen tegen obstakels, zoals bomen.
Tijdens het gebruik mag de druksijf de normale werkking van het gereedschap Niet onderbreken wanner het op de grond of de vloer ligt.
Let er bij hetplaatsen van de accu op dat het snijmes nicht in contact komt met uw lichaam of andere voorwerpen, inclusief de grond of de vloer. Het kanijdens het opstarten gaan draaien en letsel of schade aan het product en/of voorwerpen veroorzaken.
Voorkom een abnormale lichaamshouding en bewaar voortdurend uw evenwicht. Zorg ervoor dat u op een helling.altijd stevig staat. Loop altijd rustig, nooit te snel.
Geadviseerd wordt om bij langdurig gebruik voldoende pauzes in te階段.
Bij langdurig gebruik van het product (of van andere machines) worden de gebruiker blootgesteld aan trillingen die een witveingerziekte (Raynaud-fenomeen) of een carpaletunnelsyndroom konnen veroorzaken.
Daarbij is de tastzin en de temperatuurregeling van de handen beperkt. Doofheid en een brandend gevoel kunnen optreden, alsmede zenuwbeschadigingen, storingen van de bloedsomloop en weefselnecrose.
Raadpleeg uw arts als u symptomen vaststelt die wijzen op trillingsoverbelasting. Symptomen zijn een doof gevoel, gevoelsverlies, leuk, steken, pijn, krachteloosheid, veranderingen van de kleur of toestand van de huid. Deze symptomen treden het meest frequent op in vingers, handen en polsgewrichten.

Aanwijzingen voor de optimale omgang met de accu

Open de accuniet. Er bestaat gevaar voor kortsluiting.

Beschem de accu gegen但它, bijv. ook te-gen fel zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

Voorkom, wonneer u het gereedschap Niet gebruikt, aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kan den overzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor ventilatie en ga bij klachten maar een arts. De dampen kannen de luchtwegen irriteren.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne

kortsluiting ontstaan en de accu doein branden, roken, exploderen of oververhitten.

Sluit de accunietkort. Erbestaatexplosiegevaar.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge kwast.
Laad het gereedschap alleen op met het meegeleverde oplaadapparaat.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het product goed en veilig te gebruiken.

Symbool Betekenis

1	Bewegingsrichting
2	Reactierichting
3	Inschakelen
4	Uitschakelen
5	Toegestane handeling
×	Verboden handeling
CLICK!	Hoorbaar geluid
	Gewicht

Beschrijving van producten werking

Lees alle veiligheidsvoorschriften en instructies. Als de veiligheidsvoorschriften en instructies Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Neem de afbeeldingen in het achechterste gedeelte van de gebruiksaanwijzing in acht.

Gebruik volgens bestemming

Het tuingereedschap is ontworpen voor het trimmen van gras,licht kreupelhout, onkruid, brandnetels,jonge boompjes,kleine struiken en heesters. Het product is bestemd voor gebruik op de grond.

Afegebeelde componenten (zie afbeeldingen A - U)

De componenten zijn genummerd zoals op de afbeeldingen van het gereedschap op de pagina's met afbeeldingen.

(1) Greep
(2) Inschakelblokkering voor aan/uit-schakelaar
(3) Aan/uit-schakelaar
(4) Accuontgrendelingsknop
(5) Accu
(6) Terugslagbeveiliging
(7) Beschemkap
(8) Schroef voor montage van de beschemkap
(9) Beschembeugel
(10) Vasthoudclip voor beschembeugel
(11) Veilgheidsgreep
(12) Onderlegring voor veiligheidsgreep
(13) Schroef voor greepmontage
(14) Draagriem
(15) Houser voor draagriem
(16) Oplaadapparaata
(17) Accuplaadindicatie
(18) Pijl op spoel
(19) Spoel
(20) Knop voor draadtoevoer
(21) Afstandsring
(22) Bescherming voor snijblad
(23) Snijblad
(24) Drukschijf
(25) Moer voor mesmontage

a) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegren. Alle accessoires zich te vinden in ons accesaireprogramma.

Technische gegevens

Gazontrimmer/bosmaier GRT 18V-33 GFR 18V-23

Productnummer		3 600 HD0 0.. 3 600 HD1 0..
Nominate spanningA)	V 18 18
Onbelast toerentalA)	min-1	4500-6400 4500-6400
Diameter snijdraad mm 2,4 2,4
Snijdiameter (draad) cm 33 33
Capaciteit draadspoel m 3 3
Snijdiameter (mes) cm - 23

68|Nederlandsl

Gazontrimmer/bosmaier GRT 18V-33 GFR 18V-23
Boorgat mm - 25,4
Dikte van het mes mm - 2
Beschembeugel ●
Gewicht volgens EPTA-procedure 01:2014A)
-met accu kg 3,8 kg (1,5 Ah) -	4,9 kg (12,0 Ah)	3,9 kg (1,5 Ah) - 5,0 kg (12,0 Ah)
-zonder accu kg 3,5 3,6
Serienummer zi te typeplaatje op tuingereedschap
Aanbevolen omgevingstemperatuur bij opladen °C 0 ... +35 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruik B) en bij opslag	°C -20 ... +50	-20 ...+50
Compatible accu's	GBA 18V... ProCORE18V...	GBA 18V... ProCORE18V...
Aanbevolen accu's	GBA 18V... ≥ 4.0Ah ProCORE18V... ≥ 4.0Ah	GBA 18V... ≥ 4.0Ah ProCORE18V... ≥ 4.0Ah
Aanbevolen laadapparaten	GAL 18...	GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

A) afhankelijk vangebrukke accu
B) beperkt vermogen bij temperaturen < 0^

Informatie over geluid en trillingen

		EN 50636-2-91	IEC 62841-4-4
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:
Draadspoel
- Geluidsdrukniveau	dB(A)	77	76
- Onzekerheid K	dB	= 3	= 3
Mes
- Geluidsdrukniveau	dB(A)	76	76
- Onzekerheid K	dB	= 3	= 3
Draadspoel
- Trillingsemissiewaarde \( a_h \)	\( m/s^2 \)	2,7 4,3
- Onzekerheid K	\( m/s^2 \)	= 1,8	= 1,8
Mes
- Trillingsemissiewaarde \( a_h \)	\( m/s^2 \)	3,1 3,6
- Onzekerheid K	\( m/s^2 \)	= 1,3	= 1,3

Dat de opgegeven totale trillingswaarde(n) en de opgegeven geluidsemissiewaarde(n) volgens een gestandaardiseerde testprocedure zichen gemeten en+kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijk-ken.

Dat de opgegeven totale trillingswaarde(n) en opgegeven geluidsemissiewaarde(n) ook worden gezruikt voor een voorlopige beoordeling van de blootstelling.

Dat de trillings- en geluidsemissieijdens het feitelijke gebruik van het elektrische gereedschap kan verschellen van de opgegeven waarden, afhankelijk van de manier waarop het

elektrische gereedschap worden gebruikt, met name het type werkstuk dat worden bewerkt; en deoodzaak om veiligheidsmaatregelen ter bescherming van de bediener vast te stellen op basis van een schatting van de bloatstelling aan trillingen tijdens de feitelijke gebruksomstandigheden (aarbij rekening worden gehonden met alle onderdelen van de bedrijfscclus, bijvoorbeeld de tijden waarop het elektrische gereedschap isuitgeschakeld en de tijden waarop het elektrische gereedschap isingeschakeld, maar zonder belasting draait).

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeelelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.

Accuplaatsen

Schuif de geladen accu in de accuhouder totckeis vastgeklikt.

Accu verwijderen

Voor het verwijdenen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik waar bij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaats gehonden.

Accu-opleadaanduiding

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te gehen. Dit is ook möglichk, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet verrangen worden.

Accutype GBA 18V...

LED Capacitite

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur:tussen -20^ en 50^. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doeK.

Een duidelijk kortere gebruksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Onderhoud van de accu

Neem de volgende aanwijzingen en maatregelen in ache om een optimaal gebruik van de accu te waarborgen:

• Bescherm de accu gegen vocht en water.
  -Bewaar het elektrische gereedschap en de accu alleen in het temperatuurbereik tussen-20 en 50^ .Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.
  -Bewaar de accu apart en Niet in het tuingereedschap.
  -Laat de accu bij fel zonlicht Niet in het tuingereedschap zitten.
• De optimale temperatuur voor het bewaren van de accu bedraagt 5^ .
• Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge kwast.

Een duidelijk korte gebruksduur na het opladen geeft aan dat de accu versleten is en moet worden verwangen.

Montage en gebruik

Handelingsdoel Afbeel-	ding	Pagina
Afgebeelde componenten	A	310
Meegeleverd	B	311
Beschemkap monteren	C	311
Beschembeugel monteren	D	312
Montage van terugslagbeveiliging/Instructie voorrechtshandigden	E	313

70|Nederlandsls

Handelingsdoel Afbeel-	ding	Pagina
Montage van terugslagbeveiliging/Instructie voor linkshandigen	F	313
Draagriem monteren	G	314
Accu opladen en inzetten	H	314
In- en uitschaken	I	315
Draad monteren	J	316
Draad toevoeren	K	317
Spoel verwijderen	L	317
Snijblad monteren	M	318 - 319
Tip voor de werkzaamheden 1	N	320
Tip voor de werkzaamheden 2	O	320
Werkzaamheden met het mes	P	321
Werkzaamheden met de spoel	Q	321
Opbergen	R	322
Onderhoud	S - T	322 - 323
Toebehoren	U	324

Pro-Tap

Tik de spoel lichtjes op de grond om de draad verder te trekken. Het Pro-Tap systeme lamat ongeveer 10 mm vrij aan elke kant van de spoel.

Als de draad in de buurt van het inbrengoog is gebroken, herhaalt u het tikken eenaar ker om met de volledige diameter van 33 cm te konnen knippen.

EasyWind

Met de EasyWind opwindinrichting kan de spoeldraad worden ingebracht zonder de spoel te hoeven demonteren.

Als de spoeldraad opnieuw要去en geladen:

-Knip 3 m van de draad (toebehoren).
-Lijn de pijlen op de spoel zouit dat zeaar de draadgeleiderknop (20) wijzen.
- Steek de spoeldraad in het oogje met de tekst "Draad invoeren" en trek deze aan de andere kant door. De draad要去 aan beiden kanten even lang zijn.
Draai de draadgeleiderknop (20) gegen de klok in om de draad op de spoel te winden (zie pijlen op de spoel) tot er aan elke Kant ongeveer 10 cm spoeldraad over is.

Anti-klit

Het snijgereedschap isuitgerust met een anti-klitfunctie die continu werken zonder onderbrekingen möglichk maakt.

Als het snijgereedschap vastloopt, draait de motor de spoel automatisch 3 seconden gegen de klok in om de verstopping op te heffen. Zodra dit is gebeurd, draait het snijgereedschap waar als vanouds met de klok mee.

Als de verstopping Niet kan worden verwijderd, stopt het snijgereedschap.

Zie voor verdere ondersteuning het hoofdstuk Storingen opsporen.

Storingen opsporen

Symptoom Mogelijk zoorzaak Oplossing

Motor start nicht Accu leeg Controller de oplaadindicatie en laad de accu op
	Accu te koud of te heet Accu laten opwarmen of afkoelen
	Accu Niet volledig ingezet Accu juist inzetten
	Gras heeft zich om de spoel gewikkeld Accu verwijderen en gras verwijderen
Tuingereedschap loopt met onderbrekingen	Aan/uit-schakelaar defect Neem contact op met de Bosch klantenservice
	Interne bekabeling van tuingereedschap defect Neem contact op met de Bosch klantenservice
	Snijkop blokkeert Verwijder de snijkop, verwijder eventuele stoppenen en zet de snijkop weir in
Tuingereedschap overbelast	Gras te hoog/te/DDcht Knip het grayscale in opeenvolgende stappen
Slecht snijresultaat Tuingereedschap overbelast Beweeg het gereedschap langzamer
	Te veel trimdraad	Trimdraad opwikkelen (zie afbeelding J) en snij-blad controeren
	Aangekoekt vuil op beschermkap Binnenzijde van beschermkap reinigen
Tuingereedschap snijdt nicht	Trimdraad te kort of gebroken	Snijdraad met Pro-Tap automatisch toevoeren (zie Foto J)
Symptom Mogelijkoorzaak Oplossing
	Draadspoel leeg	Draadspoel verwangen (zie afbeelding J)
Trimdraad worden in spoel teruggetrokken	Trimdraad te kort of gebroken Verwijder de spoel en voer de trimdraad opnieuw in (zie afbeelding J)
Trimdraad brekt vaak	Trimdraad in spoel in de war Verwijder de spoel en wikkel de trimdraad op-nieuw op (zie afbeelding J)
	Onjuist vasthouden van de gazontrimmer Trim alleen met de punt van de trimdraad. Voor-kom dat de draad stenen, muren of andere harde voorwerpen raakt. Voer de trimdraad regelmatig toe om de hele snijcirkeldiameter te benutten
	Trimdraad met te keine diameter gebruikt Gebruik de geadviseerde trimdraad
Sterke trillingen Trimdraad gebroeken		zie afbeelding J
		Onbalans in de snijkop of het mes Verwijder eventueel vuiluit de snijkop. Controller de snijkop (zie afbeelding M) en neem in het geval van een defect contact op met de Bosch-service
		Spoel/blad verkeerd geinstalleerd Plaats alle delen op de juiste wijze (zie afbeelding M)
		Beschemkap Niet correct gemonteerd Monteer de beschemkap correct
		Moer voor mesmontage los Draai de moer voor mesmontage vast (20 Nm) (zie afbeelding M)
Anti-klit functie verwij-dert geen averstopping	Elektrisch gereedschap worden verkeerd gebruikt Gebruik het elektrische gereedschap correct en schakel het meerere keren nsel acheter elkaar in en uit.
	Verstopping zit te vast voor het systemem om auto-matisch en zonder handmatige hulp te verwijde- ren	Verwijder de accu en verwijder de aver stopping handmatig

Onderhoud en service

Onderhoud, reiniging en opbergen

Neem altijd de accu uit het tuingereedschap voor werkzaamheden aan het gereedschap (zoals het uittvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het tuingereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat verwondingsgevaar.
Houd het product en de ventilatieopengingen schoon om goed en veilig te konnen werken.

Maak het product schoon en verzorg het voordat u het opbergt.

Plaats geen andere voorwerpen op het tuingereedschap. Het product nooit met water besproeien.

Het product nooit in water onderdompelen.

Bewaar het product op een veilige plaat, droog en buiten bereik van kinderen.

Plaats geen andere voorwerpen op het product.

Laat het product Niet op de grond liggen. Anders kunt u er over struikelen.

Controleer of alle moeren, boute n en schroeven vastzitten, zodat veilig werken met het product maybeijk is.

Controleer het product. Versleten of beschadigde delen moeten veiligheidshalve worden verrangen.

Zorg ervoor dat verwangingsonderdelen van Bosch afkomstig zich.

Het product mag nicht gewijzigd worden. Elke wijziging kan tot letsel leiden.

Slijpen en uitbalanceren van het snijblad

Het correct slijpen en uitbalanceren van het snijblad vereist veel oefening. Bosch advisert u een toegestaan verrangend snijblad te gebruiken. Een verrangend snijblad is verkrijgbaar bij een erkend servicecentrum.

Vervoeren van de bosmaaier

Dek het snijblad algtd af met een geschikte beschemming voordat u het vervoert of opbergt.

Draag de bosmaier in een hand, goed uitgebalanceerd aan de schacht, met het snijopzetuk waar achteren.

Zet de bosmaaier vast zodat deze tijdens het vervoer nicht kan kantelen of versuscuiven.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over once produits en accessoires.

72|Dansk

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het UIT tiem cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zich de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in achegenomen worden. In deze geallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanner de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Producten, accu's, toebehoren en verpakkin-gen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi producten, accu's en batterijen Niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtig 2012/19/EU要去en nicht更是 bruikbare apparaten en volgens de Europese richtig 2006/66/EG要去en defekte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoordde wijze worden gerecycled.

Bij een verkeerde afvoer können afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem.Deze in acht (zie,Vervoer, Pagina 72).

Dansk

Kan blokeringen-ie akhjaelpes,stopper skareveerktjoet.

Yderligere hjaelp vindes i kapitel Fejlsogning.

Fejlsøgning

Symptom Mulig ársag Afhjaelpning

Purtati ochelari de protectie, antifoane si casca de protectie.

Puratai pantofi antiderapanti.

Puratai muni se protectie.

AVERTISMENT: Feriti-i pe cei aflati in preajma.

Keerdumisvastane funktsoon

Gaminiu, akumulatori / baterijn nemeskite j buitiniu atlieky kontenerius!

Tik ES šalims:
