| Vrsta izdelka | Brezžična obrezovalnika / krtačnika |
| Znamka | Bosch |
| Model | GRT 18V-33 Professional |
| Nazivna napetost | 18 V (litij-ionska baterija) |
| Hitrost v prostem teku | 4500 – 6400 min⁻¹ |
| Premer reza (nit) | 33 cm |
| Premer reza (rezilo) | 23 cm (izbirno) |
| Kapaciteta vretena niti | 3 m |
| Teža (brez baterije) | 3,5 kg |
| Teža (z baterijo) | 3,8 kg (1,5 Ah) do 4,9 kg (12,0 Ah) |
| Združljive baterije | GBA 18V... / ProCORE18V... (≥ 4,0 Ah priporočeno) |
| Priporočeni polnilci | GAL 18..., GAX 18..., GAL 36... |
| Raven zvočnega tlaka (nit) | 77 dB(A) |
| Raven zvočnega tlaka (rezilo) | 76 dB(A) |
| Vrednost vibracij (nit) | 2,7 m/s² |
| Vrednost vibracij (rezilo) | 3,1 m/s² |
| Sistem podajanja niti | Pro-Tap (tapkanje) in EasyWind (navijanje brez demontaže) |
| Funkcija proti zapletanju | Samodejna obratna rotacija ob blokadi |
| Zaščitni pokrov | Da |
| Zaščitni okvir | Da |
| Transportni trak | Da (vključeno) |
| Delovna temperatura | -20 °C do +50 °C |
| Priporočeno shranjevanje | Suh prostor, izven dosega otrok |
Pogosto zastavljena vprašanja - GRT 18V-33 Professional BOSCH
Vprašanja uporabnikov o GRT 18V-33 Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila GRT 18V-33 Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GRT 18V-33 Professional znamke BOSCH.
NAVODILA ZA UPORABO GRT 18V-33 Professional BOSCH

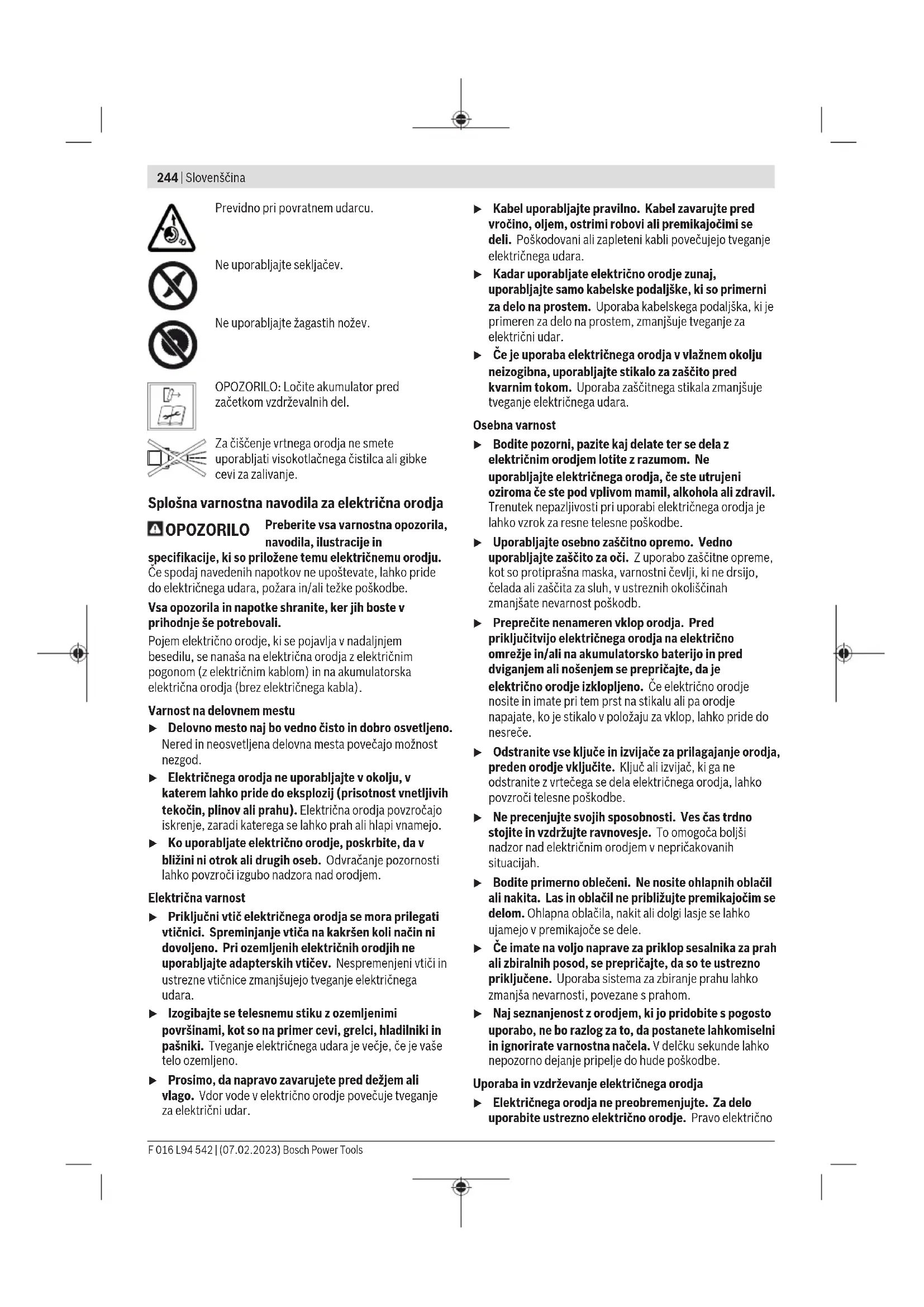

Razlaga simbolov na vrtnem orodju
Sploso n opozorilo na nevarnost.
Preberite si to navodilo za obratovanje.
Nosite zašćito za oči, sluh in glavo.
Ne uporablajte seklačev.
Ne uporablajte zagastih nozev.
OPOZORILO: Loci akumulator pred zaetkom vzdvrzevalnih del.
Za ciscenje vrtnega orodja ne smete uporabljati visokotlachnega cistilca ali gibke cevi za zalivanje.
Splošna varnostna navodila za elektricka orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracione in
specifikacije, ki so prilozene temu elektrichnemu orodju.
Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.
Pojem elektricno orodje, ki se pojavla v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčim pogonom (z elektrčnim kablam) in na akumulatorska elektrica na orodja (brez elektrčnega kabla).
Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate elektricno orodje, poskrbite, da v blizini ni otrok ali drugih oseb. Odvracanje pozornosti lahko povzroci izgubo nadzora nad orodjem.
Elektricna varnost
Priklučni vtic elektricknega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricknih orodjih ne uporabljate adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektricknega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricnegu udara je vecje, Če je vase telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici udar.
Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljate stikalo za zašcitoto pred kvarnim tokom. Uporaba zašcitnegastrikala zmanjsuje tveganje elektricnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporablajte elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom FAMILY, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za resne telesne poskodbe.
Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolišcinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganem ali nosenjem se prepriçajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijače za prilagajanje orodja, preden orodje vklijcite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poškodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrrzujte ravnovesje. To omogoca boljsi nadzor nad elektricnim orodjem v nepričakovanih situacijah.
Bodite primerno obleceni. Ne nosite ohlapnih oblaic ali nakita. Las in oblaic ne priblizujte premikajocim se delom. Ohlapna oblaicila, nikit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobitespogosto uporabo,ne bo razlog za to,da postanete lahkomiselni inignorirate varnostna načela.V delčku sekunde lahko nepozorno dejanje pripelje do hude poskodbe.
Uporaba in vzdrrzechanje elektrichega orodja
Elektricega orodja ne preobremenujte. Za delo uporabite ustrezno elektrico orodje. Pravo elektrico
orodje bo delo opravilo bolje in varneje, in sicer shitrostjo, za katero je bilo oblikovano.
Elektricega orodja ne uporabljajte, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vtichice in/ali odstranite akumulatorsko baterijo, cje je le mogoce, in odstranite ter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektrichni orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljiati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdržujte elektricna orodja in pribor. Prepričajte se, da so premikajovi se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdřevana elektricna orodja so vzrok za mnogne nezgode.
- Rezalna orodja njodobodvoedno ostra in cista. Skrbnogovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih norodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Uporaba in vzdrrzevanje akumulatorskih orodij
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za polnenje drugacnih akumulatorskih baterij.
V elektrichnih orodjih uporablijaje le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci prelimostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napacne uporabe lahko iz akumulatorske baterije iztece tekocina. Izogibajte se stiku z njo. Ce tekocina vseeno po nakluchu pride v stik s kozo, jo
sperite z vodo. Če pride tekocina v oci, pojscitze zdravniško pomoc. Iztekajoca akumulatorska tekocina lahko povzroci drazenje ali opekline.
Ne uporabljaje po skodovanihi al prilagojenih akumulatorskih baterij oz. orodij. Po skodovane ai prisagojene akumulatorske baterije se lahko nepredvidljivo obnasajo, kar lahko povzroci pozar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljaje ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocinii nad 130^ lahko povzroci eksplozijo.
Upoševajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Ce orodje polnite na nepravilen nacin ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.
Servisiranje
Vase elektricno orodje Naj popravla samo usposobljeno strokovno osebj, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljate poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblasčeni serviser.
Varnostna navodila za kosilnico trave z nitjo, motorno koso zŽaginim listom
Škarij za zivo mejo ne smete uporabljati med slabimi vremenskimi pogoji, še posebej ne v primeru nevihte. To zmanjsa nevarnost udarca strele.
Temeljito preglejte delovno obmoce glede divjih zivali. Divje zivali se lahko poskodujejo med delovanjem stroja.
▶ Temeljito preglejte delovno obmoje in odstranite vse kamne, palice, zice, kosti in druge tuje predmete. Izpadli deli lahko povzrocijo poskodbe.
Pred uporabo stroja se vedno prepričajte, da rezalno orodje aliŽagin list ter rezalna aliŽagalna enota niso poskodovani. Poškodovani deli povečujejo nevarnost poskodb.
Sledite navodilom za menjavo orodja za vstavljanje. Nepravilno zategnjene matice ali vijaki zaginega lista lahko poškodujejo zagin list ali pa povzroćijo njihovo sprostitev.
▶ Nazivna hitrost zaginega lista mora biti vsaj takovelika kot najvecja hitrost, dolocena na stroju. Zagini listi, ki se vrtijo hitreje od nazivne hitrosti, se lahko zlomijo in zletijo naokrog.
- Nosite zašcitno za oči, sluh, glavo ter zašcitne rokavice. Ustrezna osebna zašcitna oprema bo zmanjšala poškodbe zaradi letecih delov ali nenamernega stika z rezalno nitko aliŽaginim listom.
Med delovanjem stroja vedno nosite zašcitne Čevlje. Nikoli ne delajte z odprtimi sandali. To bo zmanjsalo tveganje poškodb nog pri stiku z vrtljivimŽaginim listom.
Med delovanjem stroja vedno nosite dolge hlace. Gola koza povecuje verjetnost poskodb zaradi izvrzenih predmetov.
Med delovanjem stroja nj se druge osebe v okolicne zadrzujejo blizu stroja. Izpadli deli lahko povzrocijo resne poškodbe.
Pri upravljanju stroja vedno uporablajte obe roki. Stroj drzite z obema rokama, da ne izgubit nadzora.
Stroj smete med delom drzati le na izoliranem rocaju, ker lahko rezalna nitka ali zgain list zadene skrite elektriche vode ali lastni napajnaln kabel. Stik rezalne niti ali zginega lista z kablom pod napetostjo lahko postavi tudi kovinske naprave ali njegove dele pod napetostjo in to posledicno povzroci elektrichi udar.
Vedno skrbite za trdno stojisce in uporabite stroj samo, ko stojite na tleh. Spolzka podlaga ali nestabilne stojne ravnine lahko pripeljejo do izgube ravnotežja ali izgube nadzora nad strojem.
Stroja ne uporabljaje na pretirano strmih pobocjih. To zmanjsuje tveganje izgube nadzora, zdrsa in padca, kar lahko povzroci poskodbe.
Pri delu na pobocjih poskrbite za varno podlago; vedno delaje precno k pobocju, nikoli navzgor ali navzdol in pri menjavi smeri dela bodite izjemno previdni. To zmanjsute tveganje izgube nadzora, zdrsa in padca, kar lahko povzroci poskodbe.
Med delom drzite vse dele telesa stran od rezalne nitke ali lista zage. Preden vklopite stroj, se prepriçajte, da se rezalna nitka ali zgain list ne dotikata ničesar. Trenutek nepazljivosti med delovanjem stroja lahko poskoduje vas ali druge osebe.
Stroja ne uporabljaje nad visino pasu. To pomaga prepreci tini nenamerni stik z rezalno nitko ali zganim listom in omogoca boljs nadzor nad strojem v nepriacakovanih situacijah.
Predvidevajte med rezanjem grmiev in grmovnic, ki so pod napetostjo, da ti lahko povzrocijo povratni udarec. Preden odstranite zagozden material ali servisirate stroj, se prepričaje, da so vsa stikala izklopljena in da je izvlecen vtic.
Bodite se posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko zaplete v zagin list in vas takto udari ali pa vas spravi iz ravnotezja.
Stroj imeje pod nadzorom in se ne dotikajte gibljivih. zaginih listov zage ali drugih nearnih delov. To zmanjsuje nearnost poskodb zaradi gibljivih delov.
Pri odstranjevanju zagozdenega materiala morate poskrbeti za to, da je stikalo zares izklopljeno in je odstranjen akumulator. Nepričakovano delovanje stroja ob odstranjevanju zagozdenega materiala lahko povzroci hude telesne poskodbe.
Stroj nosite v izklopljenem stanju in obrjenega stran od telesa. Pravilno ravnanje s strojem bo zmanjsalo verjetnost nenamernea stika z zaginim listom.
Med transportom ali skladischenjem stroja vednospostavite zašcitni Pokrov na kovinski zagin list.
Pravilno ravnanje s strojem bo zmanjsalo verjetnost nenamernega stika z zaginim listom.
Uporabljajte samo nadomestne niti, rezalne glave in zhagine liste, kot jih je dolocil proizvajalec. Nepravilni nadomestni deli lahko povečajo nevarnost zloma in poskodb.
Povratni sunek - vzroki in ustrezna varnostna navodila
Povratni udarec je nenaden premik stroja vstran, naprej ali nazaj, ki se lahko pojav, ce se noz ujame ali zatakne na predmet, kot sta panj ali mlado drevesce. Ta je lahko takoto silovit, da stroj in / ali upravljavca vrze v katero koli smer in potencialno izgubi nadzor nad strojem. Udarci noza in s tem povezanim nevarnostim se je mogoce izogniti za upostevanjem spodaj navedenih varnostnih ukrepov.
Stroj drzite z obema rokama in roke postavite v položaj, kjer lahko prestrežete sile povratnega sunka. Drzite se levo od stroja. Povratni sunek lahko zaradi nepričakovanega premika stroja poveča nevarnost telesnih poškodb. Upravlajec lahko z ustreznimi previdnostimi ukrepi obvlada sile povratnega sunka.
Ce se zgain list zatakne ali prekinete svoje delo, izklopite stroj in ga drzite mirno v materialu, dokler se zgain list ne ustavi. Ce se je zgain list zagozdil, nikoli ne poskušajte odstraniti stroja iz materiala ali ga potegniti nazaj, medtem ko se zgain list premika; sicer lahko pride do povratnega sunka. Ugotovite in odpravite vrrok zagozditte zaginega lista.
Ne uporabljaje topih ali poskodovanih zaginih listov. Topi ali poskodovani listi zage povecajo tveganje zagozditve ali zatikanja predmeta in lahko povzrocijo povratni sunek.
Vedno se prepričajte, da dobro vidite material, ki ga zeilite porezati. Povratni sunek je verjetnejši na obmocjih, kjer je težko videti material, ki ga zeilite porezati.
Izklopite stroj, ce se med delom stroju priblizuje druga oseba. V primeru povratnega sunka lahko rotacijski zagin list laje zadene in poskoduje druge osebe.
Posebne varnostna navodila
Pustite zašcitnePokrovenamestu.ZašcitniPokrovi morajo bitv uporabnemstanju in pravilno pritrjeni. Ohlapni,poškodovani alikovarjeni zašcitniPokrovi lahko povzroci poškodbe.
Uporabe vrtnega orodja nikoli ne dovolite otrokom, osebam z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnami in/ali pomanjkljivim znanjem in/ali osebam, ki temi navodili nisoseznanjene. Morebiti nacionalni predpisi omejujejo starost uporabnika.
Otroke morate nadzorovati, da bi takozagotovili, da se n bodo igrali z vrtnim orodjem.
Izdelka z rezilnim listom ne uporabljaje v nepsredni blizini omreznih kablov ali kabelskih podaljskov.
Preverite izdelek glede poskodb, ko zadene trd predmet ali ce pride do pretiranih vibracij.
Pri skrajsanju rezalne crte pazite, da se ne porezete.
Ko izklapjate izdelek, vedno pazite, da popolnama mirujeta motor in rezalna glava.
Postopoma porezite visoko in gosto travo, da preprecite se izognete videzu neurejenega terena. (glejtse silko N)
Tlacni kolut (24) se uporablja za rahlo podporo izdelka med uporabo, da se zašiti nož pred ovirami, kot so npr. drevesa.
Tlačni kolut med uporabo ne sme prekiniti normalno delovanje naprave, ko leži na tleh.
Pazite pri vstavljanju akumulatorske baterije na to, da rezalni noz nima stika za vasim telesom in drugimi predmeti, vklucho n stlemi. Med zagonom se lahko zavrti in povzroci telesne poskodbe ali skode na izdelku in/ali na predmetih.
Preprecite nenormalno drzo telesa in vselej obdrzite ravnotezje. Na poševnih povrsinah pazite na varno hojo. Vedno hodite mirno, nikoli ne tekajte.
Priporočamo, da pridlje trajajovi uporabi prekinete uporabo z ustreznimi odmori.
Pri dalji uporabi izdelka (ali drugih strojev) je uporabnik izpostavljen vibracijam, ki lahko povzrocijo bolezen belih prstov (Raynaudev sindrom) ali sindrom karpalnega kanala.
Pri tem je prizadet cut tipa in regulacija temperature rok ter lahko pride do otopelosti in pekocega obcutka, vse do poskodzivceva, krvnega obtaka in nekroze tkiva.
- Ce ugotovite simptome, ki nakazujejo na preobremenjenost zaradi vibracij, se posvetujte z zdravnikom. Gre za simptome, ki vsebujejo obcutek otopelosti, izgubo obcutka, srbenje, zbadanje, bolecine, slabotnost, spremembe barve ali stanja koze. Ti simptomi se najpogostejiše pojavivo prstih, rokah ali zapestjih.
Navodila za optimalno uporabo akumulatorske baterije
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Zašcitite akumulatorsko baterijo pred vročino (npr. tudi pred stalnim sončim obsevanjem) ognjem, vodo in vlžnostjo. Nevarnost eksplozije.
Kone uporabljate naprave, akumulatorska baterija ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, kljuci, zeblji, vijaki in drugimi manjsi kovinski predmeti, ki bi lahko povzroili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali pozar.
Pri poskodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo skodljivi hlapi. Prezračite to območje in v primeru zdravstvenih težav pošićte zdravnisko pomoc. Ti hlapi lahko povzroćijo draženje dihalinih poti.
Akumulatorsko baterijo uporabljaje solo z izdelki proizvajalca. Le takjo je akumulatorska baterija zašcitena pred nevarno preobremenitvijo.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojav se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Kratko spajanje akumulatorske baterije ni dovoljeno. Nearnost eksplozije.
Zračne reze akumulatorske baterije obcasno očistite z mehkim, cistim in suhim copićem.
Napravo polnite samo s prilozem poinilnikom.
Simboli
Naslednji symboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna razlaga simbolov vampoma, da boste izdelek bolje in varneje uporabljali.
Simbol Pomen
Smer premikanja
Smer reakcije
Vklop
Izklop
Kako je dovoljeno delati
Kako je prepovedano delati
CLICK
Slišni zvok
Teža
Opis izdelkov in storitev
Preberite varnostna navodila in opozorila. Neuostoovanje varnostnih navodil in opozoril lahko povzroci elektrichi udar, pozar in/ali teze poskodbe.
Prosimo upostevajte slike na zadnjem delu navodila za obratovanje.
Uporaba v skladu z namenom uporabe
Namen vrtnega orodja je koosenje trave, lahkega grmovja, plevela, koprive, mladike, manjsega grmicja in grmovja. Izdelek je namenjen za uporabo na tleh.
Komponente na sliki (glejte sliki A in U)
Ostvilcenje component se nana sa na prikaz izdelka na graficnih straneh.
248 | Slovenscina
(1) Ročaj
(2) Protivklopna zapora vklopno/izklopnega stikala
(3) Stikalo za vklop/izklop
(4) Gumb za sprostitev akumulatorske baterije
(5) Akumulatorska baterija
(6) Zašite pred povratnim udarcem
(7) ZašcitniPokrov
(8) Vijak za montazo zašcitnegaPokrova
(9) Sčitnik
(10) Držalna vponka za zašcitni jarem
(11) Varnostni ročaj
(12) Podložka za varnostni ročaj
(13)Vijak za montažo rocaja
(14) Nosilni jermen
(15) Držalo za nosilni jermen
(16) Polnilna naprava
(17) Prikaz napoljenosti akumulatorske baterije
(18) Pušica na tuljavi
(19) Tuljava
(20) Gumb za vodenjeniti
(21) Distancna ploscica
(22) Zašcita pred rezilnim listom
(23) Rezilni list
(24) Potisni kolut
(25) Matica za montaço nozev
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.
Tehnični podatki
| Kosilnica za travoz nitko/motorna kosa GRT 18V-33 GFR 18V-23 | |||
| Številka artikla | 3 600 HD0 0.. 3 600 HD1 0.. | ||
| Nazivna napetostA) | V 18 18 | ||
| Številvo vrtljajev v prostem tekuA) | min-1 | 4500- 6400 4500- 6400 | |
| Premer rezalne niti mm 2,4 2,4 | |||
| Premer reza (nit) cm 33 33 | |||
| Kapaciteta tuljave niti m 3 3 | |||
| Premer reza (nož) cm - 23 | |||
| Izvirtina mm - 25,4 | |||
| Debelina noža mm - 2 | |||
| Ščitnik ● | |||
| Teža v skladu z EPTA-Procedure 01:2014A) | |||
| - z akumulatorsko baterijo | kg | 3,8 kg (1,5 Ah) - 4,9 kg (12,0 Ah) | 3,9 kg (1,5 Ah) - 5,0 kg (12,0 Ah) |
| - brez akumulatorske baterije | kg 3,5 3,6 | ||
| Serijska številka | gleje tipsko tablico na vrtnem orodju | ||
| Priporočena temperatura okolice med polnjenjem | °C | 0 ... +35 | 0 ... +35 |
| Dovoljena temperatura okolice med delovanjem B) in med skladisčenjem | °C | -20 ... +50 | -20 ...+50 |
| Združljive akumulatorske baterije | GBA 18V... ProCORE18V... | GBA 18V... ProCORE18V... | |
| Priporočene akumulatorske baterije | GBA 18V... ≥ 4.0Ah ProCORE18V... ≥ 4.0Ah | GBA 18V... ≥ 4.0Ah ProCORE18V... ≥ 4.0Ah | |
| Priporočeni polnilniki | GAL 18... | GAL 18... | |
| GAX 18... | GAX 18... | ||
| GAL 36... | GAL 36... | ||
A) Odvisno od uporabljene akumulatorske baterije
B) Omejena zmogljivost pri temperaturah pod 0^ .
Podatki o hrupu/vibracijah
| EN 50636-2-91 | IEC 62841-4-4 | |
| A-ovrednotena raven hrupa naprave znaša običajno: | ||
| EN 50636-2-91 IEC 62841-4-4 | |
| Tuljava niti | |
| - Nivo zvočnega tlaka dB(A) | 77 76 |
| - Negotovost K dB | = 3 = 3 |
| Nož | |
| - Nivo zvočnega tlaka dB(A) | 76 76 |
| - Negotovost K dB | = 3 = 3 |
| Tuljava niti | |
| - Emisija s k vrednost vibracij a h m/s2 | 2,7 4,3 |
| - Negotovost Km/s | = 1,8 = 1,8 |
| Nož | |
| - Emisija s vrednost vibracij a h m/s2 | 3,1 3,6 |
| - Negotovost Km/s | = 1,3 = 1,3 |
Da je bila podana skupna vrednost/so bile podane skupne vrednosti nihanja in podana vrednost/podane vrednosti zvochni emisij izmerjena/izmerjene po standardiziranem kontrlnem postopku in se jo/jih lahko uporablja kot primerjavo za drugo elektricno orodje.
Da je mogoce uporabljati podano skupno vrednost/podane skupne vrednosti nihanja in podano vrednost/podane vrednosti zvochni imesij tud za zañosoceno obretenite.
Da lahko odstopajo nihajne emisije in emisije hrupa med dejansko uporabo elektricnega orodja od podanih vrednosti, glede na to, kako se uporablja elektricno orodje in se posebej od tega, kateri obdelovanec je v delu; le te pa je treba zaradi potrebe zavarovanja in zašite uporabnika orodja dolocati, na podlagi obretenitve zaradi nihanja orodja v casu njegove dejanske uporabe v realnih okoliscinah (pri cemer je treba upostevati vse dejavnike obratovalnegacikla, kot so na primer casi, v katerih je elektricno orodje izklopljeno, in casi, v katerih je orodje sicer vklopljeno, vendar deluje brez obretenitve).
Akumulatorska baterija
Podjetje Bosch prodaja akumulatorska elektricna orodja tudi brez prilozene akumulatorske baterije. Ali je v obseg dobave vklučena tudi akumulatorska baterija, je navedeno na embalaži.
Polnjenje akumulatorske baterije
Uporabljaje samo polnilnike, ki so navedeni v tehničihn podatkih. Samo ti polnilniki so usklajeni z litij- ionsko akumulatorsko baterijo, ki je namešcena v elektricnem orodju.
Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnama napolnite.
Namestitev akumulatorske baterije
Napolnjeno akumulatorsko baterijo vstavite v lezišće za akumulatorsko baterijo, da se zaskovi.
Odstranitev akumulatorske baterije
Akumulatorsko baterijo odstranite tako, da pritsnete tipko za sprostitev akumulatorske baterije in izvlecate akumulatorsko baterijo. Pri tem ne uporablijaje sile.
Akumulatorska baterija ima 2 ravni zapore, ki preprecujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v elektricno orodje, jo varuje vzmet.
Zaprakstanja napoljenosti pritsinite tipko ali na prikazu stanja napoljenosti.To je mogoce tudi takrat, ko akumulatorska baterija ni vstavljena.
Ce po pritisku tipke za prikaz stanja napoljenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.
Bistveno krajsi cas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upostevalje navodila za odstranjevanje.
Negovanje akumulatorske baterije
Da bi zagotovili optimalno uporabo akumulatorske baterije, upostevejte naslednja opozorila in ukrepe:
-Akumulatorsko baterijo morate zavarovati pred vlago in yodo.
-Elektricno orodje in akumulatorsko baterijo skladiscite v temperaturnem obmocju od -20°C do 50°C. Npr. poleti akumulatorske baterije ne smete pustiti lezati na soncu v avtomobilu.
- Skladišcite akumulatorsko baterijo ločeno in ne v rvtnem orodju.
- Ne puscajte akumulatorske baterije v vrtnem orodju, ko sonce direktno sije nanj.
- Optimalna temperatura za shranjevanje akumulatorske baterije znaša 5°C.
-Zračne reze akumulatorske baterije obcasno očistite z mehkim, cistim in suhim Čopćem.
Močno skrajšan Čas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomesti.
Na rahlo tapnite s tuljavo na dnu, da vodite vrv naprej. Sistem Pro-Tap-sprosti na vsaki strani tuljave približno 10 mm.
Ce se vrv strgala blizu uvodne luknjice, ponovite veckrat udarjanje, da boste lahko rezali s polnim premerom 33 cm.
EasyWind
Priprava EasyWind za tuljavo omogocu uvajanje vrvi tuljave brez razdiranja tuljave.
Rezilno orodje je opremljen funkcijo proti zapletanju, ki dopusca stalno delo brez prekinitev.
Ko se blokira rezilno orodje, motor samodejno zavrti tuljavi 3 sekunde v nasprotno smer urinega kazalca, da odpravi blokado. Takoj zatem tece rezilno orodje znova normalno v smeri urinega kazalca.
Če blokade ni mogoče odstraniti, se rezilno orodje zaustavi. Za nadaljinno podporo glejtve poglavje Iskanje napak.
Iskanje napak
Simptom Mozen vzrok Odprava napake
| Motor ne zažene Akumulatorska baterija je izpraznjena Preverite prikaz stanja polinitve akumulatorske baterije in napolnite akumulatorsko baterijo | |
| Akumulatorska baterija prehladna/prevroča Segreje/ohladite akumulatorsko baterijo | |
| Akumulatorska baterija ni popolnama vstavljena Pravilno vstavite akumulator | |
| Trava se je zavila okoli tuljave Odstranite akumulator in travo | |
| Vrtno orodje deluje s prekinitvami | Okvarjeno vklopno/izklopno stikalo Obrnite se na servisno službo Bosch |
| Okvarjena interna kabelska napeljava vrtnega Obrnite se na servisno službo Bosch | |
| Rezilna glava je blokirana Odstranite rezilno glavo ter morebitne zamašitve in ponovno vstavite rezilno glavo | |
| Vrtno orodje je preobremenjeno | Trava previsoka/pregosta Strizite po stopnjah |
| Slab rezultat rezanja Vrtno orodje je preobremenjeno Napravo premikajte počasneje | |
| Predolga rezilna nitka Navijte rezilno nitko (gleje sliko J) in preverite rezilino list | |
| ZašcitniPokrov je Pokrit z zaskorjenimi nečistocami Očistne notranjo stran zašcitnegaPokrova | |
| Vrtno orodje ne reže Rezalna nit je prekratka/zlomljena Dovajanje rezalne nitke z dotikalno avtomatiko motka Pro-Tap (gleje sliko J) | |
| Tuljava nit je prazna Nadomešćanje tuljave niti (gleje sliko J) | |
| Rezilna nit se potegne nazaj v tuljavo | Rezalna nit je prekratka/zlomljena Odstranite tuljavo in ponovno vstavite rezilno nit (gleje sliko J) |
| Rezilna nit se pogosto zlomi | Rezilna nit v tuljavi zamotana Odstranite tuljavo in ponovno navijte rezilno nitko (gleje sliko J) |
| Nepravilno rokovanje kosilnice z nitjo Kosite izključno s konico rezalne niti; preprećite stik s kamni, stenami in drugimi fiksniemi predmeti. Redno dovajte rezalno nit takao, da boste uporabljali celotni možni rezilni premer | |
| Uporabljena je nitka s premajhnim premerom Uporabite predlagano rezilno nitko | |
| Močne vibracije | Rezilna nit zlomljena gleje sliko J |
| Neuravnoteženost v rezalni glavi ali v nožu Odstranite morebitno umazanijo z rezalne glave. Preverite rezalno glavo (gleje sliko M) in se v primeru poškodb obrnite na Boschevo službo za pomoć uporabnikom | |
| Tuljava/klina napačno vgrajena Pravilno vstavite vse delie (gleje sliko M) | |
| ZašcitniPokrov ni pravilno namešćen Pravilno montirajte zašcitniPokrov | |
| Zrahljana matico za montažo noža Zategniti matico za montažo noža (20 Nm) (gleje sliko M) | |
| Funkcija proti zapletanju ne odpravi blokade | Elektricno orodje je napačno uporabljeno Pravilno uporabite elektricno orodje in ga večkrat zaprednohitve krolpite in izklopite. |
| Blokada je za system pretežka, da bi jo lahko sam brez ročne podpore odpravil Odstranite akumulatorsko baterijo in ročno odstranite blokado | |
Vzdrževanje in servisiranje
Vzdrževanje, cisčenje in skladišcenje
Odstranite akumulatorsko baterijo iz vrtnega orodja pred vsemi opravili, ki jih opravlaje na vrtnem orodju (npr. vzdhrzevanje, menjava orodja ipd.), ter pri njegovem transporte ali med shranjevanjem. Pri nenamernem aktiviranju stikala za vklop/izklop obstaja nevarnost telesnih poskodb.
Zadobro in varno delovno uporabo morate poskrbeti za to, da bodo izdelek in njegove zracne odprtine vselej ciste in suhe.
Pred spravljanem izdelka ga očistite in negujte.
Ne postavljaje nobenih drugih predmetov na vrtno orodje. Izdelka nikoli ne poskropite z vodo.
Izdelkai nikoli ne potopite pod vodo.
Izdelek hranite na varnem, suhem mestu, ki ni dostopno otrokom.
Ne postavlajte nobenih drugih predmetov na izdelek.
Ne puscajte izdelka lezati na tleh. Lahko bi se ob njih spotaknili.
Za zagotovitev varnegela dela z izdelkom poskrbite za trdni nased vseh matic, sornikov in vijakov.
Preverite izdelek in iz varnostnih razlogov nadomestite obrabljene ali poškodovane dele.
Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani pri podjetju Bosch.
Izdelka ne smete spreminjati, kajti vsaka spreemba je lahko vir poskodbe.
Ostrenje in uravnotezenje rezilnegala lista
Pravilno ostrenje in uravnotezenje rezilnega lista zahteva veliko prakticnega znanja. Bosch vam priporoca uporabo odobrenga nadomestnega rezilnega lista. Nadomestni rezilni list lahko dobite v pooblascenem servisem centru.
Prekrijte rezalni list pri transporte in skladisćenju vselej s primerno zašćito.
Nosite motorno koso za rocajem veni rok, v dobro balansiranem stanju in s rezilnim nastavkom obrjeno nazaj. Zavarujte motorno koso pred prevrajanjem in pomikanju med transportom.
Servisna sluzba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.
Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski plošćici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovskova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Za priporočene litij-ionske akumulatorske baterije veljao zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevala po cesti. Pri posiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upostevati posebne zahteve glede embalaje in oznak. Pri priprivi odpreme mora obvezno sodelovati strokovjak za nevarne snovi.
Akumulatorske baterije posiljajeismo,ce je njihovo ohijsne neposkodovano.Prelepitodprtekontakte in akumulatorsko baterijo zapakirajte tako, da se v embalazi ne premika. Upostevalje tudi morebitn druge nacionalne predpise.
Odlaganje
Odpadne izdelke, akumulatorske baterije, pribor in embalazo morate recikirati v skladu z varstvom okolja.
Izdelke in akumulatorskih/navadnih baterij ne smete odvreci med gospodinjske oppadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU se morajo izdelki, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrjene akumulatorske baterije/baterije zbirati ločeno in se okolju prijazo reciklari.
Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
Akumulatorske/obicajne baterije:
Littijevioni:
Upostevajte navodila v poglavju „Transport" (glejte „Transport", Stran 252).
