Producttype	Thermische duwmaaier
Merk	Husqvarna
Model	KLIPPO LB 442Q
Motor	Husqvarna HS 166AP, eencilinder 4-takt, OHV, 166 cm³, 2900 tpm, 2,75 kW
Snijbreedte	420 mm (42 cm)
Maaihoogte	34-55 mm, 4 niveaus
Maaisysteem	BioClip (mulching), roterend maaimes 42 cm
Gewicht (lege tanks)	25,5 kg
Brandstoftankinhoud	1,5 L
Olie tankinhoud	0,5 L
Type motorolie	Husqvarna SAE 30
Bougie	Husqvarna HQT-7, afstand 0,7-0,8 mm
Gegarandeerd geluidsvermogensniveau	94 dB(A)
Geluidsdrukniveau aan het oor	81 dB(A)
Trillingen (handgreep)	5,1 m/s²
Hoogteverstelling maaihoogte	Hendel met 4 standen
Handgreep	In hoogte verstelbaar (moer losdraaien)
Veiligheidsvoorzieningen	Motorrem (remhendel), maaikap, geluiddemper
Aanbevolen onderhoud	Olie verversen elke 50 u of 1 jaar, luchtfilter elke maand, bougie elk seizoen
Mesreferentie	5028812-10
Beoogd gebruik	Maai van residentieel gras

Veelgestelde vragen - KLIPPO LB 442Q HUSQVARNA

Welk type benzine gebruiken voor de Husqvarna KLIPPO LB 442Q maaier?

Gebruik loodvrije benzine met een minimum octaangetal van 90 RON (87 AKI). Alkylaat- of ecobenzine wordt aanbevolen. Gebruik nooit benzine met een lager octaangetal.

Hoe stel ik de maaihoogte in op de KLIPPO LB 442Q?

Verplaats de hendel van de maaihoogte naar voren om de hoogte te verhogen (langer gras) en naar achteren om de hoogte te verlagen (korter gras). De hoogte kan worden ingesteld op 4 niveaus van 34 tot 55 mm.

Welke motorolie gebruiken en hoe het peil controleren?

Gebruik Husqvarna SAE 30 olie (of gelijkwaardig). Om het peil te controleren, plaats de maaier op een vlakke ondergrond, verwijder de peilstok, veeg hem af, steek hem er volledig in zonder te schroeven, en trek hem eruit om het peil af te lezen. Het peil moet tussen de markeringen liggen.

Hoe vaak moet de olie worden ververst?

De eerste olieverversing moet na 5 gebruiksuren worden uitgevoerd, daarna elke 50 uur of eenmaal per jaar. Gebruik indien nodig een oliepomp en volg de recyclingvoorschriften.

Hoe start ik de KLIPPO LB 442Q maaier?

Zorg ervoor dat de ontstekingskabel op de bougie is aangesloten, open de brandstofkraan. Houd de motorremhendel tegen het stuur, trek dan langzaam aan het startkabel tot u weerstand voelt, en trek dan krachtig door.

Wat te doen als het mes een obstakel raakt?

Stop onmiddellijk de motor, koppel de ontstekingskabel los. Inspecteer het mes, de messteun en de as. Vervang beschadigde onderdelen. Als het mes bot is, laat het dan door een professional slijpen.

Hoe de maaier na gebruik reinigen?

Gebruik een borstel om gras en vuil te verwijderen. Gebruik nooit een hogedrukreiniger. Voor de binnenkant van de maaikap, kantel de maaier (geluiddemper naar beneden) en spoel met water. Vermijd het spuiten van water op de motor.

Welk type bougie wordt aanbevolen?

De aanbevolen bougie is Husqvarna HQT-7 met een elektrodenafstand van 0,7 tot 0,8 mm. Controleer en reinig de bougie als de motor moeilijk start of onregelmatig loopt.

Hoe de maaier voor de winter opbergen?

Maak de brandstoftank leeg, reinig de maaier, controleer de olie en voer het nodige onderhoud uit. Berg hem op in een droge en vorstvrije ruimte, buiten bereik van kinderen.

Is de KLIPPO LB 442Q maaier uitgerust met een aandrijfsysteem?

Nee, het model KLIPPO LB 442Q is een duwmaaier zonder aandrijving. Alleen het model KLIPPO LB 553SQe heeft wielaandrijving.

GEBRUIKSAANWIJZING KLIPPO LB 442Q HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanhvisning

PL Instruktja obstrukte

PT Manual do'utilizar 252-264

RO Instructiuni de'utilizare

RU PykoBoDCTBO IO 3Kcnnyatau

SK Návod na obsluhu

Vervoer, opslag en verwerking. 222

Verklaring van overeenstemming 225

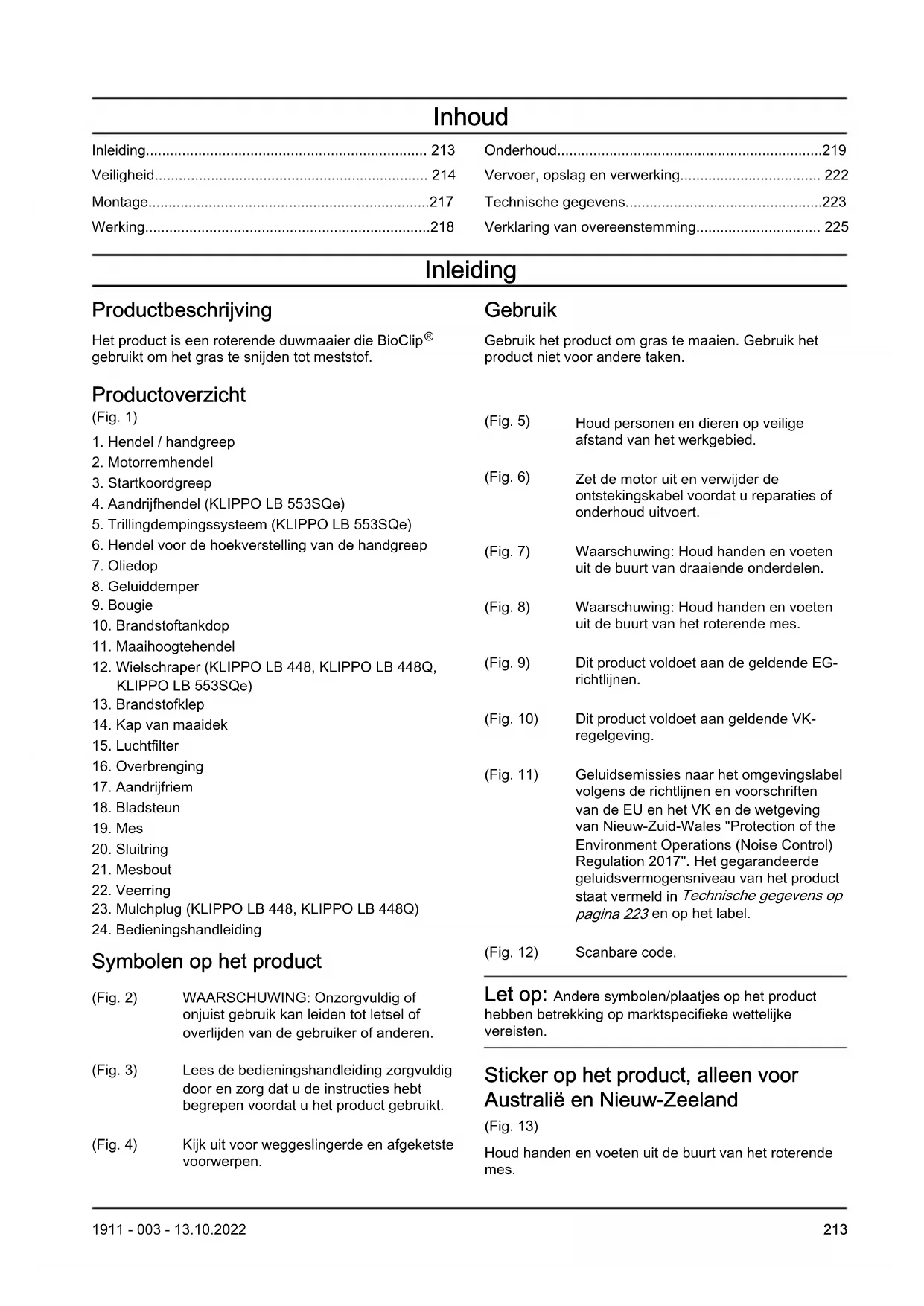

Inleiding

Productbeschrijving

Het product is een roterende duwmaier die BioClip® gebruikt om het gras te snijden tot meststof.

Productverzicht

(Fig. 1)

1. Hendel / handgreep
2. Motorremhendel
3. Startkoordgreep
4. Aandrijfhendel (KLIPPO LB 553SQe)
5. Trillingdempingssystem (KLIPO LB 553SQe)
6. Hendel voor de hoekverstelling van de handgreep
7. Oiedop
8. Geluiddemper
9. Bougie
10. Brandstoftankdop
11. Maaihoogtehendel
12. Wielschraper (KLIPO LB 448, KLIPO LB 448Q, KLIPO LB 553SQe)
13. Brandstofklep
14. Kap van maaidek
15. Luchtfilter
16. Overbrenging
17. Aandrijfriem
18. Bladsteun
    19.Mes
19. Slitting
20. Mesbout
21. Veerring
22. Mulchplug (KLIPPO LB 448, KLIPPO LB 448Q)
23. Bedieningshandleiding

Symbolen op het product

(Fig. 2) WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of anderen.
(Fig. 3) Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies heb begrepen voordat u het product gebruikt.
(Fig. 4) Kijkuit voorweggeslingerde en afgeketste voorwerpen.

Gebruik

Gebruik het product om grayscale en Maaien. Gebruik het product Niet voor andere taken.

(Fig. 5) Houd personen en dieren op veilige afstand van het werkgebied.

(Fig. 6) Zet de motor uit en verwijder de ontstekingskabel voordat u reparations of onderhoud uityoert.

(Fig. 7) Waarschuwing: Houd handen en voetenuit de buurt van draaiende onderdelen.

(Fig. 8) Waarschuwing: Houd handen en voetenuit de buurt van het roterende mes.

(Fig. 9) Dit product voldoet aan de geldende EG-richtlijnen.

(Fig. 10) Dit product voldoet aan geldende VKregelgeving.

(Fig. 11) Geluidsemissiesaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 223 en op het label.

(Fig. 12) Scanbare code.

Let op: Andere symbolen/plaatjes op het product hebben betrekking op marktspecifieke wettelijkke vereisten.

Sticker op het product, alleen voor Australie en Nieuw-Zeeland

(Fig. 13)

Houd handen en voeten uit de buurt van het roterende mes.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zich, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of zich is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gebruikt, of als u Niet voorzichtig bent. Letsel of overlijden konnen het gevolgijken als u de veiligheidsvoorschriften negeert.
• Dit product produces tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.
• Wees alsigtijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product

moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u verdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
- Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
- Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
- Laat het product Niet door een kind bedieren.
- Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijke volwassene aanwezig়n.
- Laat het product Niet bedieren door een persoon die de instructies Niet hebft gelezen.
- Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, algijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassene aanwezig zich.
- Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid, koordinatie en oordeel.
- Gebruik het product Niet als het defect is.
- Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.
- Wijzig de afstelling voor de motortoerentalregeling Niet.

Veiligkeit van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaat gebruiken.
• Objecten die gegen de snijuitrusting aankomen, können worden uittgeworpen en schade veroorzaken

aan Personen en objetien. Houd omstanders en dieren op veilige afstand van het product.

• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikkseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situatuies zoals gladde ondergronden.
• Kijkuit voor personen,objecten en situations die een veilig gebruik van het product konnen verhinderen.
• Kijkuit voor obstakels zoals wortels, stenen,takjes, kuilen en greppels. Obstakels konnen moeilijk te zien+zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product Niet op een helling van meer dan 15^
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenহ beneden.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kannen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak aktijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 215.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en+kunnen vonden bevatten die brand kundenveroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letselveroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen asverooraakt zware trillingen en een zeer groot risico dat het mes losraakt.
• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of LAST een erkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wonneer de motor worden gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes

niet in aanraking kommt met de grond of andere voorwerpen.

• Blijf aktijd anschter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet terwijl de motor draait.
• Wees voorzichtig wonneer u het product waar achteren trekt.
• Til het product nooit op verwijl de motor draaait. Als het product toch moet worden opgetild,zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop nicht achechteruit wonneer u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop nicht hard met het product wanner de motor is ingeschakeld. Loop altijd rustig wanner u het product bedient.
  Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
• Houd aktijd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemmingsuitrusting hunnen nicht alle risico'suitslutenaar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.
• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de veiligheidsvoorzieningen regelmatin op een juiste werkung. Als de

veiligheidsvoorzieningen defect zichn, neem dan contact op met uw Husqvarna serviceworkplaats.

De kap van het maaidek controlleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Remhendel motor

De motorrem schakelt de motoruit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motoren laat de motorremhendel los. Als de motor niethinnen 3 seconden stopt,That u een erkende Husqvarna servicewerkplaats de motorrem afstellen.

(Fig. 14)

Trillingsdempingssysteme controleren

blootstelling aan trillingen kan bloedvat- en zenuwbeschadigingen veroorzaken bij Personen met een verminderde bloedcirculatie.Consulteer een arts wanneer u symptomen heeft die wijzen op te große blootstelling aan trillingen. Dergelijkke symptomen zijn slapende vingers e.d.,geen gevoel, "kriebelend"gevoel, "speldenprikken",pijn,geen of weinig kracht, huidverkleuringen of veranderingen van het huidoppervlak.Deze symptomen worden meestal waargenomen in de vingers, handen of polsen.

Het trillingdempingssysteme vermindert trillingen in de hendel tijdens bedrivf.

De stalen buis in de handgreep en de kap van het maaidek verminderen trillingen. KLIPO LB 553SQe heeft ook 4 trillingsdempers die aan de handgreep zich bevestigd.

• Controller de handgreep en de trillingsdempers om er zeker van teijken dat ze Niet zich beschadigd. (Fig. 15)

De riembescherming controleren (KLIPO LB 553SQe)

De riembescherming vermindert het risico op letsel en zorgtervoordaten gebroekenaandrijfremniet wordt weggeslingerd.

• Controller of de riembescherming Niet is beschadigd en of deze goed is bevestigd. (Fig. 16)

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper worden erg heetijdens en na gebruik en wanneer de motor draaith bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluiddemperscontroleren

• Inspector de uitlaatdempo regelmatig om te verifiieren of die goed vastzit en nicht beschadigd is.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaam verecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam verecht kommt, verwijder deze dan met water en zeep.
• Start het product Niet als er sprake is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3 m van deplaats waar u de brandstoftank hebt gezuld, voordat u het product start.

• Vul de brandstoftank Niet volledig. Door ditte zet de brandstofuit. Zorg ervoor dat er ruimte overblijft aan de bovenkant van de brandstoftank.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het productuitvoert, zet u de motor uit en verwijdert u deontstekingskabel van de bougie.
• Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrusting uitvoert. Het mes

is zeer scherp en kan gemakkelijk snijwondenveroorzaken.

• Accessoires en wijzigingen aan het product die Niet zichen goedgekeurd door de fabrikant,+kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zichen goedgekeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
  Voer alleen onderhoud UIT zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en wordenuitgevoerd door een erkende Husqvarna serviceworkplaats.
• Laat een erkende Husqvarna serviceworkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Inleiding

WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

Hendel monteren en afstellen

1. Verwijder de moer en de ring van deplaat op de bovenste hendel.
2. Zet de bovenste hendel op zijnplaats op de onderste hendel.

OPGELET: Zorg ervoor dat de draden nicht bekneld raken of beschadigd raken.

1. Bevestig de ring en de moer van de hendel. (Fig. 17)

2. Draai de hendel maar de zichkant voor een goede werkstand wonneer u het product in de buurt van een muur bedient. (Fig. 18)

3. Stel de hendel zo in dat de gewenste hoogte worden bereikt

a) KLIPO LB 448, KLIPO LB 448Q: Draai aan de afstelwienen op het chassis om de hendel verticaal af te stellen. (Fig. 19)
b) KLIIPPO LB 442Q: Draai de moer los en stel de hendel verticaal af. Draai de moer vast wanner de hendel in de juiste positie staat. (Fig. 20)
c) KLIppo LB 553SQe: til de beugel van de afstelhendel omhoog en beweeg de hendel waar voren of maar achefteren om de hoogte van de hendel af te stellen. De hoogte van de hendel kan op 2 posities worden ingesteld. (Fig. 21)

De mulchplug monteren (KLIPO LB 448, KLIPO LB 448Q)

1. Kantel het product maarachten met de bougie maar boven.
2. Plaats de pennen van de mulchplug in de gaten vanaf de binnenkant van de kap van het maaidek. (Fig. 22)
3. Bevestig de schroeven voor de mulchplug vanaf de buitenkant van de kap van het maaidek. (Fig. 23)

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt UITgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformationie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Register in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registrareren.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Controller de snijuitrusting om te zien of deutsche correct is gemonteerd en afgesteld. Zie Snijuitrusting controeren op pagina 220.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 218.
4. Vul de olietank en controllerer het oliepeil. Zie Oliepeil controlleren op pagina 221.

Brandstof bijvullen

Gebruik emissarieme of alkylaatbenzine, indien beschikbaar. Als er geen emissarieme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat Niet lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druktelaten ontsnappen.

2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doekenaat de resterende brandstof opdrogen.(Fig.24)

3. Maak het gebied rond de brandstoftankdop goed schoon.

4. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3m (10 ft) van deplaats waar u de brandstoftank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

De maaihoogte kan worden ingesteld in 4 niveaus voor KLIKPO LB 442Q, 5 niveaus voor KLIKPO LB 553SQe en 6 niveaus voor KLIKPO LB 448, KLIKPO LB 448Q.

1. Verplaats de maaihoogtehendel om de maaihoogte te verhogen of verlagen.

a) Voor KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q: breng de maaihoogtehendel maar voren om de maaihoogte te verhogen. Breng de maaihoogtehendel maar achefteren om de maai (Fig. 25)
b) Voor KLIPPO LB 553SQe: breng de maaihoogtehendel maar achefteren om de maaihoogte te vergroten. Breng de maaihoogtehendel maar voren om de maai (Fig. 26)

OPGELET: Stel de maaihoogte nicht te laag in. Als het oppervlak van het gazon nicht waterpas is, können de messen de grond raken.

Product starten

1. Controller of de ontstekingskabel is verbonden met de bougie.
2. Open de brandstofklep. (Fig. 27)
3. Blijf hinter het product.
4. Houd de motorremhendel gegen de handgreep. (Fig. 28)
5. Houd het startkoord in uwrechterland.
6. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
7. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord nicht rond uw hand.

OPGELET: Trek het startkoord Niet helemaaluit.Laat de startkoordhendel nicht los wanner het startkoord is uitgetrokken.

Product stoppen

• Om alleen de aandrijving te stoppen, maar u de motorremhendel iets los.
• Om de motor te stoppen, LAST DE MOTORHENDEL helemaal los.
• Sluit de brandstofklep. (Fig. 29)

De aandrijving op de wielen gebruiken (KLIPPO LB 553SQe)

• Duw de aandrijfhendel maar beneden. (Fig. 30)
• Voordat u het productaar achteren trekt, moet u de aandrijving uitschakelen en het product ongeveen 10cm aan voren duwen.
• Laat de motorremhendel iets los om de aandrijvinguit te schakelen, bijvoorbeeld wanner u bij een obstakel komt.

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geeft een onregelmatigresultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.
• Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kutnen de maairesultaten verminderen. Zie Product aan de buitenkant reinigen op pagina 220.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan maar de dichtstbijzijnde servicewerkplaats.

Zie www.husqvarna.com voor meer gedetailleerde informatatie.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met *:zie de instructies in Veiligheidsvoorzieningen op het product op pagina 215.

Onderhoud Elke dag Wekelijks Maandelijks
Algemene inspectie uitvoeren X
Motoroliepeil controlleren X
Product reinigen X
Reinig het luchtfilter X
Snijuitrusting controlleren X
Kap van het maaidek controlleren* X
Motorremhendel controlleren* X
Geluidemper controlleren* X
Bougie controlleren X
Aandrijfrem op beschadigingen controlleren X
Tandwiehluis reinigen X
Voor KLIPO LB 448. Olie verversen (de eerste keer na 5aar gebruik, verwolgens na elke 25aar gebruik en Jaarlijkse)			X
Voor KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe. Olie verversen (de eerste keer na 5 uw gebruik, cervolgens na elke 50 uw gebruik en Jaarliks)			X
Vervang het luchtfilter X
Brandstofsystemeem controleren X
Aandrijving controleren en afstellen (koppelingskabel) X

Algemene inspectieuitvoeren

• Controller of alle moeren en schroeven op het product goed+zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
• Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hagedruksput.
• Als u water gebruikt om het producte te reinigen, spuit dan geen water rechtstreeks op de motor.

De aandrijfrem controlleren en het tandwiehuis reinigen (KLIPO LB 553SQe)

1. Verwijder de schroeven op de riembescherming. (Fig. 16)
2. Trek de riembescherming maar voren en verwijder\ deze. (Fig. 31)
3. Controller de aandrijfrem en de poelie op beschadigingen.
4. Verwijder bladeren, gras en vuil van het tandwielhuis met behulp van een borstel. (Fig. 32)

Binnenoppervlak van de kap van het maaidek reinigen

1. Plaats het product op zijn Kant met de demper maar beneden.

OPGELET: Als het product met het luchtfilter maar beneden worden geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag beschermende handschoenen wanner u onderhoud aan de snijuitrusting utvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controller de snijuitrusting op beschadiging of sacheuren. Vervang beschadigde snijuitrusting.altijd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes要去 na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of要去 worden verrangen.

Mes verrangen

1. Zet het mes vast met een houten blok. (Fig. 33)
2. Verwijder de mesbout, de veerringen en het mes. (Fig. 34)
3. Controller de messteun en de mesbout op beschadigingen.

a) Als u het mes of de messteun verrangt, verwang dan ook de mesbout, de veerring en de wrijvingsring.

1. Controller de motoras om te controleren of deze nicht is verbogen.
2. Wanneru u het neue mes bevestigt, zorg er dan voor dat de gebogen uiteinden maar de kap van het maaidek zich gericht. (Fig. 35)
3. Monteer de wrijvingsring en het mes gegen demessteun. (Fig. 36)
4. Controller of het mes is uitgelijnd met het midden van de motoras. (Fig. 37)
5. Zet het mes vast met een houten blok. (Fig. 38)
6. Bevestig de veerring en draai de bout vast met een aanhaalmoment van 70 Nm. (Fig. 39)
7. Draai het mes met de hand rond en contrôleer of het vrij draait.

WAARSCHUWING: Draag beschermende handschoenen. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeiluit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank. Draai de olietankdop vast om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

(Fig. 40)

Let op: Gebruik een trechter om morsen te voorkomen.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

(Fig. 41)

1. Verwijder de ontstekingskabel van de bougie.
2. Verwijder de olietank Dop.
3. Tap de motorolie af.

a) Voor modellen met een olieaftapplug: Plaats een opvangbak onder de olieaftapplug om de motorolie in op te vangen.

b) Voor modellen zonder olieaftapplug of wanner het Niet möglichk is om een opvangbak onder de olieaftapplug teplaatsen: Gebruik een oliepomp (accessaire) om de motorolie uit de olietank af te tappen.

1. Vul bij met neue motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 223

2. Controller het oliepeil. Zie Oliepeil controeren op pagina 221.

Luchtfilter

Let op: Een luchtfilter dat langeijd is gebrukt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig. Vervang een beschadigd luchtfilter algijd.

Het luchtfilter verwijderen en monteren (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

WAARSCHUWING: Draag veiligheidshandschoenen.

1. Duw de klemmen op het luchtfilterdeksel.
2. Verwijder voorziglicht het luchtfilterdeksel (A) van de motor.
3. Verwijder het luchtfilter (B) en het schuimfilter (C). (Fig. 42)
4. Controller het luchtfilter op beschadigingen. Vervang een beschadigd luchtfilter.
5. Reinig en contrôleer het luchtfilter. Zie Het luchtfilter reinigen (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) op pagina 221.
6. Monteer in omgekeerde volgorde van verwijdersen.

Het luchtfilter reinigen (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

OPGELET: Laat de motor Niet draaien zonder dat er een luchtfilter is gemonteerd of wanner het luchtfilter verruild is.

OPGELET: Vervang het luchtfilter als het Niet volledig kan worden gereinigd of als het is beschadigd. Een defect luchtfilter veroorzaakt schade aan de motor.

1. Druk op de vergrendelingslippen (A), verwijder het luchtfilterdeksel (B) en verwijder het luchtfilter (C). (Fig. 43)
2. Klop het luchtfilter gegen een hard oppervlak of blaas perslucht door het luchtfilter vanaf de schone zijde van het luchtfilter.

OPGELET: Gebruik geen borstel om vuil te verwijderen, odomat dit het vuil in het luchtfilter duwt.

1. Reinig de luchtfilterhouser (D) en het luchtfilterdeksel met een vochtige doeck.

OPGELET: Zorg ervoor dat er geen vuil in het luchtkanaal (E) terechtkomt.

1. Breng het luchtfilter aan. Controller of het luchtfilter de luchtfilterhouser volledig afsluit.
2. Breng het luchtfilterdeksel aan, begin met de lippen aan de onderkant.

Het luchtfilter reinigen (KLIPO LB 448)

OPGELET: Laat de motor nicht draaien zonder dat er een luchtfilter is gemonteerd of wanner het luchtfilter verruild is.

OPGELET: Vervang het luchtfilter als het Niet volledig kan worden gereinigd of als het is beschadigd. Een defect luchtfilter veroorzaakt schade aan de motor.

1. Druk op de vergrendelingslippen (A), verwijder het luchtfilterdeksel (B) en verwijder het luchtfilter (C). (Fig. 44)
2. Klop het luchtfilteringen een hard oppervlak of blaas perslucht door het luchtfilter vanaf de schone zijde van het luchtfilter.

OPGELET: Gebruik geen borstel om vuil te verwijderen, odomat dit het vuil in het luchtfilter duwt.

1. Reinig de luchtfilterhouser (D) en het luchtfilterdeksel met een vochtige doeck.

OPGELET: Zorg ervoor dat er geen vuil in het luchtkanaal (E) terechtkomt.

1. Breng het luchtfilter aan. Controller of het luchtfilter de luchtfilterhouser volledig afsluit.
2. Breng het luchtfilterdeksel aan, begin met de lippen aan de onderkant.

Bougie controlleren

OPGELET: Gebruik.altijd hetjuiste bougietype. Een verkeerd type bougie kan schade aan het productveroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental algijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deze vuil is en controllerer of de afstand:tussen de elektroden correct is, zie Technische gegevens op pagina 223. (Fig.45)
- Vervang de bougie indien nodig.

Brandstofsysteme controleren

• Controller de brandstoffankdop en de affichting van de brandstoffankdop om te zien of er geen schade is.
• Controller de brandstofslang om te controleren of er geenlekken,zijn. Als de brandstofslang beschadigd is,laat dieze dan door een servicemonteur verwangen.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels,+kunnen tot brand leiden.
• Gebruik algintijd goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoffank voordat u het product voor langereijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen teverhinderen.

• Bewaar het product in een droge en vorstvrijne ruimte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wanner het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Motor
Merk Husqvarna Honda Husqvarna Husqvarna	Enkelvoudige cilinder, 4-takt, ge-forceerde lucht-koeling, OHV	Enkelvoudige cilinder, 4-takt, ge-forceerde lucht-koeling, OHV	Enkelvoudige cilinder, 4-takt, ge-forceerde lucht-koeling, OHV	Enkelvoudige cilinder, 4-takt, ge-forceerde lucht-koeling, OHV
Model HS 166AP GCVx-145 HS 166AP HS 166AP
Motortype
Cylinderinhoud, cm3	166 145 166 166
Toerental, tpl 2900 2900 2900 2900
Nominaal motorvermogen, kW 81	2,75 2,7 2,75 2,75
Ontstekingssysteme
Bougie	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodenafstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Brandstof-/smeersysteme
Type motorsmeermiddel Spatten Spatten	Spatten Spatten
Inhoud brandstoftank, liter 1,5 0,9 1,5	1,5
Inhoud olietank, liter 0,5 0,55 0,5 0,5
Motorolie 82	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg	25,5 27,5 29,0 38,5
Geluidsemissies 83
Geluidsvermogenniveau, gemeten dB(A)	92	90	93	95
Geluidsvermogensniveau, gegaran-deerd LWA dB (A)	94	91	93	96
Geluidsniveauaus 84
Geluidsdrukseniveau bij hetoor van de gebruiker, dB (A)	81 77 79 83
Trillingsniveauus, \(a_{hveq}\)\( ^{85} \)
Hendel, m/s2	5,1 4,5 4,2 3,4
Snijuitrusting
Maaihoogte, mm 34-55 30-60 30-60	28-65
Maaibreedte, mm 420 480 480 530
Mes	Mulch - 42 cm5028812-10	Mulch - 48 cm5028813-10	Mulch - 48 cm5028813-10	Mulch - 53 cm2956732-20
Aandrijving
Snelheid, km/u - - - 4,8

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder unsere

alleenverantwoordelijkheid dat het product:

Beschrijving Gazonmaier
Merk Husqvarna
Type / model KLIPO	LB 448, KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en

-regelgeving:

Richtlijn/Verordening Beschrijving

2006/42/EG "beteffende machines"

2014/30/EU "beteffende elektron magnetische compatibiliteit"

2000/14/EG "beteffende de geluidsemissies in het milieu"

2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektrische apparatuur"

en dat de volgende normen en/of technische

specificaties zichtoegepast:EN ISO 5395-1:2013/

A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN

ISO 14982:2009, EN IEC 63000:2018.

Aangemelde instantie: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå

Sweden. is gecertificerd conform Richtlijn 2000/14/EG

van de Raad, beordelingsprocedure voor conformiteit:

Bijlage VI.

Voor informatatie over geluidsemissies, zie Technische

gegevens op pagina 223.

Huskvarna, 2022-11-07

Verantwoordelijk voor technische documentatione

INNHOLD

Innledning 226

Sikkerhet. 227

Montering. 230

Drift. 230

Vedlikehold. 231

Echipament de protectie personala

AVERTISMENT: Inainte de a utiliza produsul, citi instruuntile de averizare de mai jos.

Originele instructies
