Produkttype	Bensindrevet skyvegressklipper
Merke	Husqvarna
Modell	KLIPPO LB 442Q
Motor	Husqvarna HS 166AP, en sylinder 4-takt, OHV, 166 cm³, 2900 o/min, 2,75 kW
Klippebredde	420 mm (42 cm)
Klippehøyde	34-55 mm, 4 trinn
Klippesystem	BioClip (mulching), roterende kniv 42 cm
Vekt (tomme tanker)	25,5 kg
Drivstofftank kapasitet	1,5 L
Oljetank kapasitet	0,5 L
Motoroljetype	Husqvarna SAE 30
Tennplugg	Husqvarna HQT-7, elektrodeavstand 0,7-0,8 mm
Garantert lydstyrke	94 dB(A)
Lydtrykknivå ved øret	81 dB(A)
Vibrasjoner (håndtak)	5,1 m/s²
Justering av klippehøyde	Spak med 4 posisjoner
Håndtak	Høydejusterbar (løsne mutteren)
Sikkerhetsinnretninger	Motorbrems (bremshåndtak), klippekappe, lyddemper
Anbefalt vedlikehold	Oljeskift hver 50. time eller 1 år, luftfilter hver måned, tennplugg hver sesong
Knivreferanse	5028812-10
Forventet bruk	Klipping av plen i hager

Ofte stilte spørsmål - KLIPPO LB 442Q HUSQVARNA

Hvilken type bensin skal jeg bruke til Husqvarna KLIPPO LB 442Q gressklipperen?

Bruk blyfri bensin med oktantall på minst 90 RON (87 AKI). Alkylatbensin eller miljøbensin anbefales. Bruk aldri bensin med lavere oktantall.

Hvordan justerer jeg klippehøyden på KLIPPO LB 442Q?

Flytt klippehøydespaken fremover for å øke høyden (lengre gress) og bakover for å redusere høyden (kortere gress). Høyden kan stilles inn på 4 trinn fra 34 til 55 mm.

Hvilken motorolje skal jeg bruke og hvordan sjekker jeg nivået?

Bruk Husqvarna SAE 30 olje (eller tilsvarende). For å sjekke nivået, sett gressklipperen på jevnt underlag, ta ut peilepinnen, tørk den av, sett den helt inn uten å skru, og ta den ut igjen for å lese nivået. Nivået skal være mellom merkene.

Hvor ofte bør oljen skiftes?

Første oljeskift skal gjøres etter 5 timers bruk, deretter hver 50. time eller en gang i året. Bruk en oljepumpe om nødvendig og følg resirkuleringsinstruksjonene.

Hvordan starter jeg KLIPPO LB 442Q gressklipperen?

Sørg for at tenningskabelen er koblet til tennpluggen, åpne drivstoffventilen. Hold motorbremshåndtaket mot styret, trekk deretter sakte i startkabelen til du kjenner motstand, og trekk deretter raskt.

Hva gjør jeg hvis kniven treffer en hindring?

Stans motoren umiddelbart, koble fra tenningskabelen. Inspiser kniven, knivholderen og akselen. Bytt ut skadde deler. Hvis kniven er sløv, få den slipt av en fagperson.

Hvordan rengjør jeg gressklipperen etter bruk?

Bruk en børste for å fjerne gress og smuss. Bruk aldri høytrykksvasker. For innsiden av klippekappen, vipp gressklipperen (lyddemperen ned) og skyll med vann. Unngå å sprute vann på motoren.

Hvilken type tennplugg anbefales?

Anbefalt tennplugg er Husqvarna HQT-7 med elektrodeavstand 0,7–0,8 mm. Sjekk og rengjør tennpluggen hvis motoren har problemer med å starte eller går ujevnt.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm drivstofftanken, rengjør gressklipperen, sjekk oljen og utfør nødvendig vedlikehold. Oppbevar den på et tørt og frostfritt sted, utilgjengelig for barn.

Er KLIPPO LB 442Q gressklipperen utstyrt med et drivsystem?

Nei, modellen KLIPPO LB 442Q er en skyvegressklipper uten driv. Bare modellen KLIPPO LB 553SQe har hjuldrift.

BRUKSANVISNING KLIPPO LB 442Q HUSQVARNA

• Yderligere produktoplysninger.
• Oplysninger om, og hjaelp til, dele og service.

Sādankommen duigangmed atbruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registre produktet.

Transport og opbevaring

tlf.: [phone] erklærer under eneansvar, at det

pageldende Produkt:

overholder falgende EU-directiver og bestemmelser:

og at følgende standarder og/eller tekniske

specifikationer anvendes: EN ISO 5395-1:2013/

A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN

ISO 14982:2009, EN IEC 63000:2018.

Udpeget organ: 0404, RISE SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03

Umeå, Sweden. har bekraeftet, at bestemmelsene

i Radets direktiv 2000/14/EF, procedure for

overensstemmelsesvurdering: Bilag VI.

Vedr. oplysninger om stojemission, se Tekniske data pá side 56.

Huskvarna, 2022-11-07

Transport, oppbevaring og avhending. 234

Tekniske data. 235

Samsvarserklaering. 237

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper som bruker BioClip® for Å klippe gresset til gjödsel.

Produktoversikt

(Fig. 1)

1. Handtak/styrestang
2. Motorbremsehandtak
3. Startsnorhandtak
4. Kjorespak (KLIPO LB 553SQe)
5. Avvibreringssystem (KLIPPO LB 553SQe)
6. Spak for vinkeljustering på händtaket
7. Oljelokk
8. Lyddemper
9. Tennplugg
10. Drivstofflokk
11. Spak for regulating av klippehoyde
12. Hjulskrape (KLIPO LB 448, KLIPO LB 448Q, KLIPO LB 553SQe)
13. Drivstoffventil
14. Klippedeksel
15. Luftfilter
16. Gir
17. Drivrem
18. Knivstøtte
19. Blad
20. Skive
21. Knivbolt
22. Sprengskive
23. Finforderingsplugg (KLIPO LB 448, KLIPO LB 448Q)
24. Bruksanvisning

(Fig. 2) ADVARSEL: Uforsiktig aller feilaktig bruk kan resultere i skader aller dodsfall forBrukeren aller tilskuere.

(Fig. 3) Les nøye gjennom braksanvisningen og forsikre deg om at du har forstatt instruksjonene før bruk.

Bruksområder

Brukproduktet til á klippe gress. Ikke brukproduktet til andreoppgaver.

(Fig. 4) Se opp for gjenstander som slynges ut og rikosjetterer.

(Fig. 5) Hold personer og dyr på trygg avstand fra arbeidsområdet.

(Fig. 6) Stopp motoren og fjern tenningskabelen før det utfores reparasjoner eller vedlikehold.

(Fig. 7) Adversel: Hold hender og ffter borte fra bevegelige deler.

(Fig. 8) Adversel: Hold hender og ffter borte fra den roterende kniven.

(Fig. 9) Dette Produktet er i overensstemmelse med gjeldende EU-direktiver.

(Fig. 10) Dette Produktet samsvarer med gjeldende britiske direktiver.

(Fig. 11) Stoyutslipp til omgivelsene som i EU-direktiver og forskritter, britiske direktiver og forskritter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektniva for produit er angitt i Tekniske data pa side 235og pa etiketten.

(Fig. 12) Kode som kan skannes.

Merk: Andre symboler/merker på produit refererertil markedsspesifikke juridiske krav.

Etikett på produitet, bare for Australia og New Zealand

(Fig. 13)

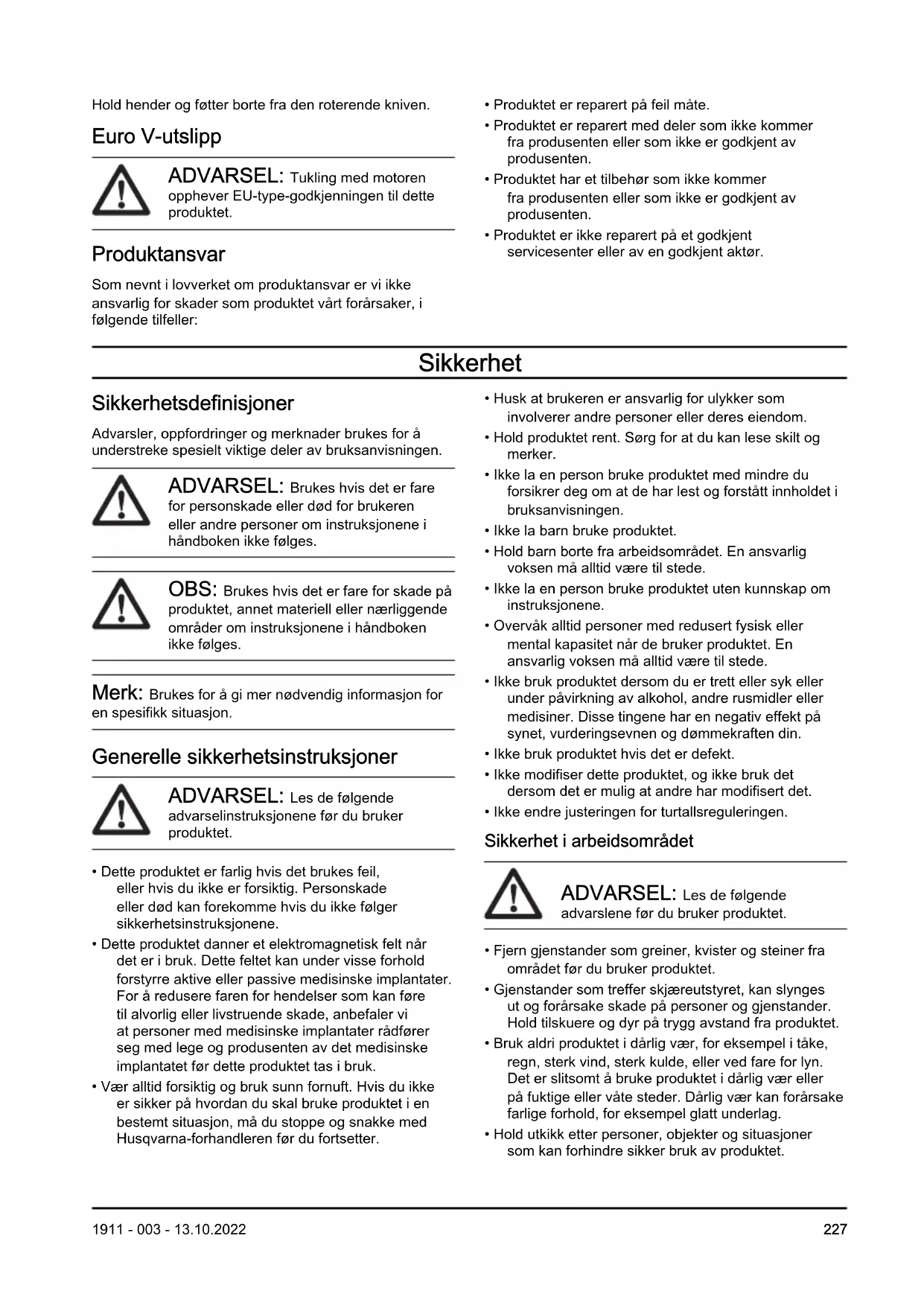

Hold hender og foter borte fra den roterende kniven.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette Produktet.

Produktansvar

Som nevnt i lovverket om Produktansvar er vi ikke ansvarlig for skader som produitet vart forarsaker, i følgende tilfeller:

• Produktet er reparert på feil mäte.
• Produktet er reparent med deler som/DDke kommt fra produsenten eller som icke er godkjent av produsenten.
• Produktet har et tilbehør som ikkekommen fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke repariert på et godkjent服务水平enter eller av en godkjent aktør.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppforderinger og merknader brukes for a understreke spesielt viktige deler av bruksanvisingen.

ADVARSEL: Brukes hvis det er fare for personskade ell er ddd for brukeren eller andre personer om instruksjonene i handboken畸形

OBS: Brukes hvis det er fare for skade pä produit, annet materiell eller nærliggende omrader om instruktjone i handboken ikke følges.

Merk: Brukes for a gi mer nodvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruktner

ADVARSEL: Les de folgende adverselininstruktene for du bruker produit.

• Dette Produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade aller ød kan forekommen hvis du ikke folger sikkerhetsinstruksjonene.
• Dette produit danner et elektromagnetisk felt nagr det er i bruk. Dette feltet kan under visse forhold forstyrrre aktive eller passive medisinske implantater. For a redusere faren for hendelser som kan fore til alvorlig ullivstruende skade, anbefaler vi at personer med medisinske implantater rdforer seg med lege og produsenten av det medisinske implantatet for dette produitet tas i bruk.
  Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal brukeprodukte i en bestemt situasjon, ma du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.

Husk at brukeren er ansvarlig for ulykker som involverer andre personer ull deres eiendom.
- Hold Produktet rent. Sørg for at du kan lese skilt og merker.
- Ikke la en person bruke produit medindre du forsikrer deg om at de har lest og forstatt innholdet i bruksanvisingen.
- Ikke la barn brukeproduktet.
- Hold barn borte fra arbeidsområdet. En ansvarlig voksen ma alltid vare til stede.
- Ikke la en person bruke produit yeten kunnskap om instruksjonene.
- Overvak alltid personer med redusert fysisk ellernental kapasitet nár de brukerproduktet. Enansvarlig voksen ma alltid vare til stede.
- Ikke bruk produktet dersom du er trett eller syk eller under pavirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt pa synet, vurderingsevnen og dommekraften din.
- Ikke brukproduktet hvis det er defekt.
- Ikke modifisier de tte Produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.
- Ikke endre justeringen for turtallsreguleringen.

Fjern gjenstander som greiner, kvister og steiner fra omradyet fdr du bruker produktet.
Gjenstander som treffer skjareutstyret, kan slynges ut og forarsake skade pa personer og gjenstander. Hold tilskuere og dyr pa trygg avstand fra produktet.
- Bruk aldri produktet i tatsächig vær, for eksempel i takeregnn sterk vind, sterk kulde, ell er ved fare for lyn.Det er slitsomt a bruke produktet i tatsächig værEllpa fuktige erler vate steder.Darlig vær kan forarsakefarlige forhold,for eksempel glatt underlag.
- Hold utkikk fetter personer, objekter og situasjoner som kan forhindre sikker bruk avproduktet.

• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
• Det kan vare farlig á klippe gress i skräninger. Ikke bruk produktet i skräninger som heller mer enn 15 grader.
• Brukproduktet på tvers av skråninger. Ikke gå opp og ned.
  Vær forsiktig nár du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Bruk dette produitbare til a klippe gressplener. Det er ikke tillatt a bruke det til andre formal.
• Bruk personlig verneutstyr. Se Personlig verneutstyr pa side 228.
• Sorg for at du vet hvordan du stopper motoren raskt i en nødssitujasjon.
• Start aldri motoren i et lukket rom ell er i nærhen av brennbart materiaie. Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann.
• Ikke bruk Produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.
  Pass pà at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjore skade pà kniven og bøye motorakselen. En bøyd aktel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, på produit stanses øyeblinkelig. Koble tenningskabelen fra tennpluggen. Kontroller produit for skader. Reparer skader, eller et autorisert serviceverksted utfare reparasjon.
• Du mä aldri feste motorbremsehandtaket permanent til handtaket när motoren er i gang.
• Plasser Produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berør er bakken eller andre gjenstander.
• Hold deg alltid bakprodukter nár du bruker det.
• La alle hjulene vare pa bakken, og hold begge hender pa handtaket nar du brukerprodukte. Hold hender og foter borte fra de roterende knivene.
• Unngå Åvippeprodukteroppmensmotoren er i gang.
  Vær forsiktig nár du trekker produktet bakover.
• Du mã aldri løfte produitet nãr motoren er i gang. Hvis du mã løfte produitet, mã du først stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover när du brukerproduktet.
• Stopp motoren nár du gár over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

• Ikke lop med produit nár motoren er pa. Du ma alltid gā mens du bruker produit.

• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

• La aldri Produktet vaere ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjaereutstyret ikke roterer.

Sikkerhetsinstruktner for drift Personlig verneutstyr

• Verneutstyr kan aldri fullstendig forbindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til Å velge riktig utstyr.
• Bruk hørselsvern hvis støynivæt er hoyere enn 85 dB.
• Bruk kraftige, sklisikre stovler erler sko. IkkeBruk apne sko eller gbarbeint.
• Bruk tykke langbuukser.
• Bruk vernehansker nár det er nødvendig, for eksempel nár du fester, undersøker eller rengjør skjæreatstyret.

• Ikke bruk Produktet dersom sikkerhetsutstyret er defekt.
• Utför regelmessig kontroll av sikkerhetsutstyret. Ta Kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forarsaket av kniven.

• Undersök klippedekselet for á sikre at det ikke er noen skader, for eksempel sprekker.

Motorbremsehandtak

ADVARSEL: Overeksponering for vibrasjon kan fore til sirkulasjons-eller nerveskader hos personer med nedsatt blodsirkulasjon. Oppsok lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjon. Eksempel pa slike symptomer er nummenhet, folelselsloshet, «kiling», «stikk», smerte, manglende eller redusert styrke og forandringer i hudfarge uller -tilstand. Disse symptomene opptrer vanligvis i fingre, hender aller handledd.

Avvibreringssystemet reduserer vibrasjonen i händtaket under drift.

Stalroret i handtaket og klippedekselet reduserer vibrasjonene. KILIPPO LB 553SQe har ogsa fire avvibreringsenheter festet til handtaket.

• Undersök handtakene og de vibrasjonsdempende enhetene for a sikre at det ikke finnes noen skader. (Fig. 15)

Slik kontrollerer du remdekselet (KLIPPO LB 553SQe)

Remdekselet reduserer faren for skader og sørger for at en rket drivrem ikke slynges ut.

ADVARSEL: Lyddemperen blir svert varm under og etter bruk, og när motoren går på tomgang. Vær forsiktig iærheten av brannfarlige materialer og/eller avgasser for ä unngå brann.

Slik kontrollerer du lyddemperen

• Kontroller lyddemperen regelmessig for á sikre at den er riktig montert og ikke skadet.

Drivstoffsikkerhet

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Ikke start produitet hvis det er drivstoff aller motorolje på produitet. Fjern uønsket drivstoff/olje, og la produitet tørke.

• Skift klær umiddelbart hvis du søler drivstoff pa klærne.

• Ikke få drivstoff på kroppen, det kan före til personskade. Bruk sape og vann for a fjerne drivstoff hvis du fär drivstoff på kroppen.
• Ikke start Produktet hvis motoren lekker. Kontroller motoren for lekkasjer med javne mellomrom.
  Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forarsake personskade eller død.
• Ikke pust inn bensindamp, det kan fore til personskade.Pass pa at det er tilstrekkelig Luftstrom.
• Du ma ikke røyke i naerheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i naerheten av drivstoff erler motoren.
• Ikke fyll på drivstoff'nar motoren er på.
• Kontroller at motoren er avkjolt før du fyller pa drivstoff.
• Apne tanklokket sakte og slipp ut trykke forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. Enutilstrekkelig luftström kan före til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstoffflokket welt. Hvis drivstoffflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt Produktet minst 3m (10 fot) fra stedet der du fylte tanken, for du starter det.
• Fyll参加会议的股东和代理人。

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
• För du utförer vedlikehold på produitet, på du stoppe motoren og fjerne tenningskabelen fra tennpluggen.
• Bruk vernehansker nár du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det erlett á kutte seg.
• Tilbehør og endringer på produitet som ikke er godkjent av produsenten, kan före til alvorlig personskade eller død. Ikke foreta endringer av produitet. Bruk bare tilbehør som er godkjent av produsenten.

• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for persanskade og skade påproduktet.

• Bare utfør vedlikehold som beskrevet i denen brukerveiledningen. Alt annet vedlikehold ma utføres av et godkjent Husqvarna-serviceverksted.

• La et godkjent Husqvarna-serviceverksted utfreservice pa produktet regelmessig.

• Skift ut alle skadde, slitte ell er odelagte deler.

Montering

Innledning

1. Vipp Produktet bakover med tennpluggen vendt opp.
2. Sett pinnene på finfordelingspluggen inn i hullene fra innsiden av klippedekselet. (Fig. 22)
3. Fest skruene for finforderingspluggen fra utsiden av klippedekselet. (Fig. 23)

Drift

Innledning

ADVARSEL: Før du brukerproduktet, ma du lese og forsta kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvideede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp medproduktdeler og service

Slik begyinner du Å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen pa mobilenheten din.
2. Utfor registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for a koble til og registrere produktet.

1. Åpne drivstofflokket sakke for a slippe ut trykket.

2. Fyll langsomt med en bensinkanne. Hvis du soler drivstoff, kan du tørke det opp med en klut og la det som matte vare igjen, lufttørke. (Fig. 24)

3. Tørk rent rundt drivstoffflokket.
4. Trekk til drivstofflokket welt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
5. Flytt produit minst 3m fra stedet du fylte tanken for du starter det.

Slik regulerer du klippehoyden

Klippehøyen kan justeres i 4 nivær for KILIPPO LB 442Q, 5 nivær for KILIPPO LB 553SQe og 6 nivær for KILIPPO LB 448, KILIPPO LB 448Q.

1. Flytt spaken for klippehøyde for øke eller redusere klippehøyen.

a) For KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q flytter du spaken for klippehoyde forover for a oke klippehoyden. Flytt spaken for klippehoyde bakover for a redusere klippehoyden (Fig. 25)
b) For KLIPO LB 553SQe flytter du spaken for klippehoyde bakover for 日 oke klippehoyden. Flytt spaken for klippehoyde forover for a redusere klippehoyden (Fig.26)

OBS: Ikke sett klippehoyden for lapt. Knivene kan treffe bakken hvis overflaten av plenen化进程.

Slik starter du Produktet

1. Sorg for at tenningskabelen er koblet til pennpluggen.
2. Åpne drivstoffventilen. (Fig. 27)
3. Stä bakproduktet.
4. Hold motorbremsehandtaket mot styret. (Fig. 28)
5. Hold i startsnorhandtaket med høyrehänden.
6. Dra startsnoren langsomt ut til du kjenner litt motstand.
7. Trekk kraftig for a starte motoren.

ADVARSEL: Surr aldri startsnoren rundt handen.

OBS: Unngå ä trekke ut startsnoren helt.
Ikke slipp startsnorhandtaket när startsnoren er trukket helt ut.

Slik brukes hjuldriften (KLIppo LB 553SQe)

• Skyv kjorespaken ned. (Fig. 30)
  För du trekker Produktet bakover, mä du koble ut driften og skyve Produktet forover med ca. 10 cm.
• Slipp motorbremsehandtaket litt tilbake for a koble fra driften, for eksempel nár du er nær en hindring.

• Bruk alltid en godt slipt kniv. En slov kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker ogsa minre energia enn en slov kniv.
• Ikke klipp mer enn 1/3 av lenghten på gresset. Klipp først med klippehøyden stilt høyt. Undersk resultatet, og senk klippehøyden til det aktuelle nivæt. Hvis gresset er veldig langt, kjörer du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for a unnga striper i plenen.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dārligere klipperesultat. Se Slik rengjör du produktet på utsiden på side 232.

Vedlikehold

Innledning

ADVARSEL: F or du utforer vedlikeholdsarbeid, ma du lese og forsta kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produitet er det ndvendig med spesiell opplaering. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, ma du snakke med dem for a fal informasjon om nærmeste serviceverksted.

Hvis du vil ha mer detailjert informasjon, kan du se www.husqvarna.com.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produitet. Intervallene kan endres hvis produitet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkherhetsutstyr pa produktet pa side 228.

Vedlikehold Daglig Ukentlig Månedlig
Utfør en generell inspeksjon. X
Kontroller oljenivået. X
Hvordan robotklipperen rengjøres X
Rengjør luftfilteret X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehändtaket*. X
Kontroller lyddemperen*. X
Kontroller pennpluggen. X
Kontroller drivremmen for skader. X
Rengjør girhuset. X
For KLIPO LB 448. Skift olje (første gang erter 5 timers bruk og deret-ter etter hver 25. times bruk).			X
For KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe. Skift olje (første gang erter 5 timers bruk og deretter etter hver 50. times bruk).			X
Shift luftfilteret. X
Kontroller drivstoffsystemet. X
Kontroller og juster driften (clutchvaieren).			X

Slik utfører du en generell inspeksjon

Slik rengjør du produitet på utsiden

Slik kan du undersiske drivremmen og rengjore girhuset (KLIPO LB 553SQe)

Slik rengjør du den indre overflaten av klippedekselet

1. Plasser produitenetasidemedlyddemperenned.

OBS: Hvis Produktet plasseres med luftfilteret ned, kan motoren bl skadet.

1. Spyl innsiden av klippedekselet med vann.

Slik kontROLLERer du skjæeutstyret

ADVARSEL: Bruk vernehansker nár du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det erlett á kutte seg.

1. Kontroller skjæeutstyret med henblick på skader og sprekkdannelse. Bytt alltid ut skadet skjæeutstyr.
2. Sjekk om kniven er skadet aller slov.

Merk: Kniven mâ balanseres etter at den er slipt. La et servicesenter slime, skifte og balansere kniven. Hvis du treffer en hindring som fører til atproduktet stopper, mâ du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slips eller om den mâ skiftes ut.

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bl avkjolt før du tapper ut motorolje. Rengjør med sape og vann hvis du soler motorolje paHUDen.

(Fig. 41)

1. Fjern tenningskabelen fra tennpluggen.
2. Ta av oljetanklokket.
3. Tapp ut motoroljen.

a) For modeller med oljeavtappingsplugg: Setten beholder under oljeavtappingspluggen for a samle opp motoroljen.
b) For modeller uten oljeavtappingsplugg ell hvis det ikke er mulig Å sette en beholder under oljeavtappingspluggen: Bruk en oljepumper (tilbehør) til Å tapping motoroljen fra oljetanken.

1. Fyll pa ny motorolje av typen som anbefales i Tekniske data pa side 235.
2. Kontroller oljenivæt. Se Slik kontrollerer du oljenivæt på side 233.

Luftfilter

Merk: Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom. Bytt alltid ut skadet luftfilter.

Slik fjerner og monterer du luftfilteret (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

ADVARSEL: Bruk vernehansker.

1. Trykk på klemmene på luftfilterdekslet.
2. Ta luftfilterdekslet (A) forsiktig av motoren.
3. Fjern luftfilteret (D) og skumfilteret (C). (Fig. 42)
4. Se etter skader på luftfilteret. Bytt alltid ut et skadet luftfilter.
5. Rengjør og undersøk luftfilteret. Se Slik rengjør du luftfilteret (KILIPPO LB 442Q, KILIPPO LB 448Q, KILIPPO LB 553SQe) pa side 234.
6. Monteri motsattrekkefolge.

Slik rengjør du luftfilteret (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

OBS: Ikke la motoren kjore uten luftfilter erer med et skittent luftfilter.

1. Trykk pa Iasetappene (A), ta av luftfilterdekselet (B) og ta ut luftfilteret (C). (Fig. 43)
2. Sla luftfilteret mot en hard overflate, aller blas trykkluft gjennom luftfilteret fra den rene sider av luftfilteret.

OBS: Ikke bruk en børste til a fjerne smuss ettersom dette skyver smuss inn i luftfilteret.

1. Rengjør luftfilterholderen (D) og luftfilterdekselet med en fuktig klut.

OBS: Sorg for at det ikkekommensmuss inn i luftkanalen (E).

1. Monter luftfilteret. Kontroller at luftfilterer er helt forseglet mot luftfilterholderen.
2. Sett på luftfilterdekselet igjen med de nedre flikene først.

Slik rengjor du luftfilteret

OBS: Ikke la motoren kjore uten luftfilter.
eller med et skittent luftfilter.

1. Trykk pa Iasetappene (A), ta av luftfilterdekselet (B) og ta ut luftfilteret (C). (Fig. 44)

2. Slä luftfilteret mot en hard overflate, aller blas trykkuft gjennom luftfilteret fra den rene sider av luftfilteret.

OBS: IkkeBrukenborste tilaffernesmuss ettersom dette skyver smuss inn iluftfilteret.

1. Rengjor luftfilterholderen (D) og luftfilterdekselet med en fuktig klut.

OBS: Sorg for at det ikkekommensmuss inn i luftkanalen (E).

1. Monter luftfilteret. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.
2. Sett på luftfilterdekselet igjen med de nedre flikene först.

Kontrollere pennpluggen

OBS: Bruk alltid anbefalt type pennplugg. Feil pennpluggtype kan fore til skade pa produitet.

• Undersök tennpluggen hvis motorens effekt er for lav,/DDke er enkel a starte eller ilke fungerer riktig pa tomgang.
  Folg disse instruksjonene for a redusere risikoen for uønsket materiale pa tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert.
b) Pass pà at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.

Slik undersøker du drivstoffsystemet

• Undersk drivstofflokket og pakningen til lokket for a sikre at det/DDke er noen skader.
• Undersök drivstoffslangen for à sikre at det/DD finnes lekkasjer. Hvis drivstoffslangen er ødelagt, ma du la et serviceverksted skifte den ut.

Transport, oppbevaring og avhending

Transport og oppbevaring

• Før oppbevaring og transport av produitet og drivstoff, ma du kontroller at det ikke finnes lekkasjer eller gasser. Gnister erler apen ild, for eksempel fra elektriske apparater erler varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.

Tom drivstofftanken for du setter Produktet til oppbevaring over en lengreperiode. Lever drivstoffet hos en returstason.
Sorg for sikkert feste av produitet under transport for a unnga skader og ulykker.
- Oppbevar Produktet pa et LAST sted for a hindre tilgang for barn aller personer som ikke er godkjent.
- Oppbevar Produktet på et tørt og frostfritt sted.

Kassering

Folg lokale gjenvinningsbestemmelse og gjeldende regelverk.
- Kast alle kjemikalier, for eksempel motorolje aller drivstoff, pa et servicesenter aller en returstasjon.

Tekniske data
Tekniske data

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Motor
Merke Husqvarna Honda Husqvarna Husqvarna
Modell HS 166AP GCVx-145 HS 166AP HS 166AP
Motortype	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV
Volum, cm3	166 145 166 166
Hastighet, o/min. 2900 2900 2900 2900
Nominell motoreffekt, kW 86	2,75 2,7 2,75 2,75
Tenningsssystem
Tennplugg	HusqvarnaHQT-7	NGK BPR5ES	HusqvarnaHQT-7	HusqvarnaHQT-7
Elektrodeavstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Drivstoff-/smøresystem
Motorsmøreotype Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring
Volumbensintank, liter 1,5 0,9 1,5 1,5
Volumoljetank, liter 0,5 0,55 0,5 0,5
Motorolje 87	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30/SAE 10W-30
Vekt
Med tome tanker, kg 25,5 27,5 29,0	38,5
Støyutslipp 88
Lydefeffektnivå, mål't dB (A)	92	90	93	95
	KLUPO LB 442Q	KLUPO LB 448	KLUPO LB 448Q	KLUPO LB 553SQe
Lydeffektnivå, garantert LWA dB (A) 94	91 93 96
Lydnivær 89
Lydtrykknivå vedBrukerensøre,dB(A)	81 77 79 83
Vibrasjonsnivær, \(a_{hveq}\)\( ^{90}\)
Håndtak,m/s2	5,1 4,5 4,2 3,4
Klippeutstyr
Klippehøyde,mm 34-55 30-60 30-60	28-65
Klippebredde,mm 420 480 480 530
Blad	Finforderer -42 cm5028812-10	Finforderer -48cm5028813-10	Finforderer -48cm5028813-10	Finforderer -53cm2956732-20
Drift
Hastighet,km/t -- 4,8

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklær pa eget ansvar atprodukte:

Beskrivelse Gressklipper
Merke Husqvarna
Type/modelll KLIKPO LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
ID Serienumre datert 2022 og senere

Direktiv/regulering Beschkrivelse

2006/42/EC «angående maskiner»

2014/30/EU «angående elektromagnetisk kompatilitet»

2000/14/EC «angående utslipp av støy til omgivelsene»

2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at falgende standarder og/eller tekniskespesifikasjoner er anvendt: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. Har bekreftet samsvar med rådsdirektivet 2000/14/EF, prosedyre for overensstemmelsesvurdering: Vedlegg VI.

For informasjon som gjelder stoyutslipp, kan du se Tekniske data pa side 235.

Huskvarna, 2022-11-07

Claes Losdal, Utviklingssjef/hageproduktsvarlig, Husqvarna AB

Ansvarlig for tekniisk dokumentasjon

SPIS TRESCI

Wstep. 238

Bezpieczestewo. 239

Montaiz 242

Przeznaczenia 243

Przeglad. 244

Rengöring av luftfiltret (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

Originale instruksjoner
