Termék típusa	Tolós benzinmotoros fűnyíró
Márka	Husqvarna
Modell	KLIPPO LB 442Q
Motor	Husqvarna HS 166AP, egyhengeres 4 ütemű, OHV, 166 cm³, 2900 ford/perc, 2,75 kW
Vágásszélesség	420 mm (42 cm)
Vágásmagasság	34-55 mm, 4 szint
Vágási rendszer	BioClip (mulcsolás), forgó zúzó kés 42 cm
Súly (üres tartályokkal)	25,5 kg
Üzemanyagtartály kapacitása	1,5 L
Olajtartály kapacitása	0,5 L
Motorolaj típusa	Husqvarna SAE 30
Gyertya	Husqvarna HQT-7, elektródatávolság 0,7-0,8 mm
Garantált hangteljesítményszint	94 dB(A)
Hangnyomásszint a fül mellett	81 dB(A)
Rezgések (fogantyú)	5,1 m/s²
Vágásmagasság beállítása	4 állású kar
Fogantyú	Magasságban állítható (az anya meglazításával)
Biztonsági berendezések	Motorfék (fékfogantyú), vágóburkolat, hangtompító
Ajánlott karbantartás	Olajcsere 50 óránként vagy évente, légszűrő havonta, gyertya szezononként
Kés referencia	5028812-10
Várható használat	Lakossági fűnyírás

Gyakran ismételt kérdések - KLIPPO LB 442Q HUSQVARNA

Milyen típusú benzint használjak a Husqvarna KLIPPO LB 442Q fűnyíróhoz?

Használjon ólommentes benzint legalább 90 RON (87 AKI) oktánszámmal. Alkilezett vagy környezetbarát benzin ajánlott. Soha ne használjon alacsonyabb oktánszámú benzint.

Hogyan állítsam be a vágásmagasságot a KLIPPO LB 442Q fűnyírón?

Mozgassa előre a vágásmagasság-kart a magasság növeléséhez (hosszabb fű) és hátra a magasság csökkentéséhez (rövidebb fű). A magasság 4 szinten állítható 34 és 55 mm között.

Milyen motorolajat használjak és hogyan ellenőrizzem a szintet?

Használjon Husqvarna SAE 30 (vagy azzal egyenértékű) olajat. A szint ellenőrzéséhez állítsa a fűnyírót sík talajra, vegye ki a nívópálcát, törölje szárazra, helyezze vissza csavarás nélkül, majd vegye ki és olvassa le a szintet. A szintnek a jelölések között kell lennie.

Milyen gyakran kell olajat cserélni?

Az első olajcserét 5 óra használat után kell elvégezni, majd 50 óránként vagy évente egyszer. Szükség esetén használjon olajszivattyút, és tartsa be az újrahasznosítási előírásokat.

Hogyan indítsam el a KLIPPO LB 442Q fűnyírót?

Győződjön meg róla, hogy a gyújtáskábel a gyertyához van csatlakoztatva, nyissa ki az üzemanyagcsapot. Tartsa a motorfékfogantyút a kormányhoz, majd lassan húzza az indítókötelet, amíg ellenállást nem érez, majd húzza meg határozottan.

Mi a teendő, ha a kés akadályba ütközik?

Azonnal állítsa le a motort, húzza ki a gyújtáskábelt. Vizsgálja meg a kést, a késtámaszt és a tengelyt. Cserélje ki a sérült alkatrészeket. Ha a kés tompa, szakemberrel élesítse.

Hogyan tisztítsam meg a fűnyírót használat után?

Használjon kefét a fű és szennyeződés eltávolításához. Soha ne használjon nagynyomású tisztítót. A vágóburkolat belsejéhez döntse meg a fűnyírót (hangtompító lefelé) és öblítse le vízzel. Kerülje a víz motorra fröcskölését.

Milyen gyertyát ajánlanak?

Az ajánlott gyertya a Husqvarna HQT-7, elektródatávolsága 0,7-0,8 mm. Ellenőrizze és tisztítsa meg a gyertyát, ha a motor nehezen indul vagy egyenetlenül jár.

Hogyan tároljam a fűnyírót télire?

Ürítse ki az üzemanyagtartályt, tisztítsa meg a fűnyírót, ellenőrizze az olajat és végezze el a szükséges karbantartásokat. Tárolja száraz, fagymentes helyen, gyermekektől elzárva.

A KLIPPO LB 442Q fűnyíró fel van szerelve hajtásrendszerrel?

Nem, a KLIPPO LB 442Q modell tolós fűnyíró hajtás nélkül. Csak a KLIPPO LB 553SQe modell rendelkezik kerékhajtással.

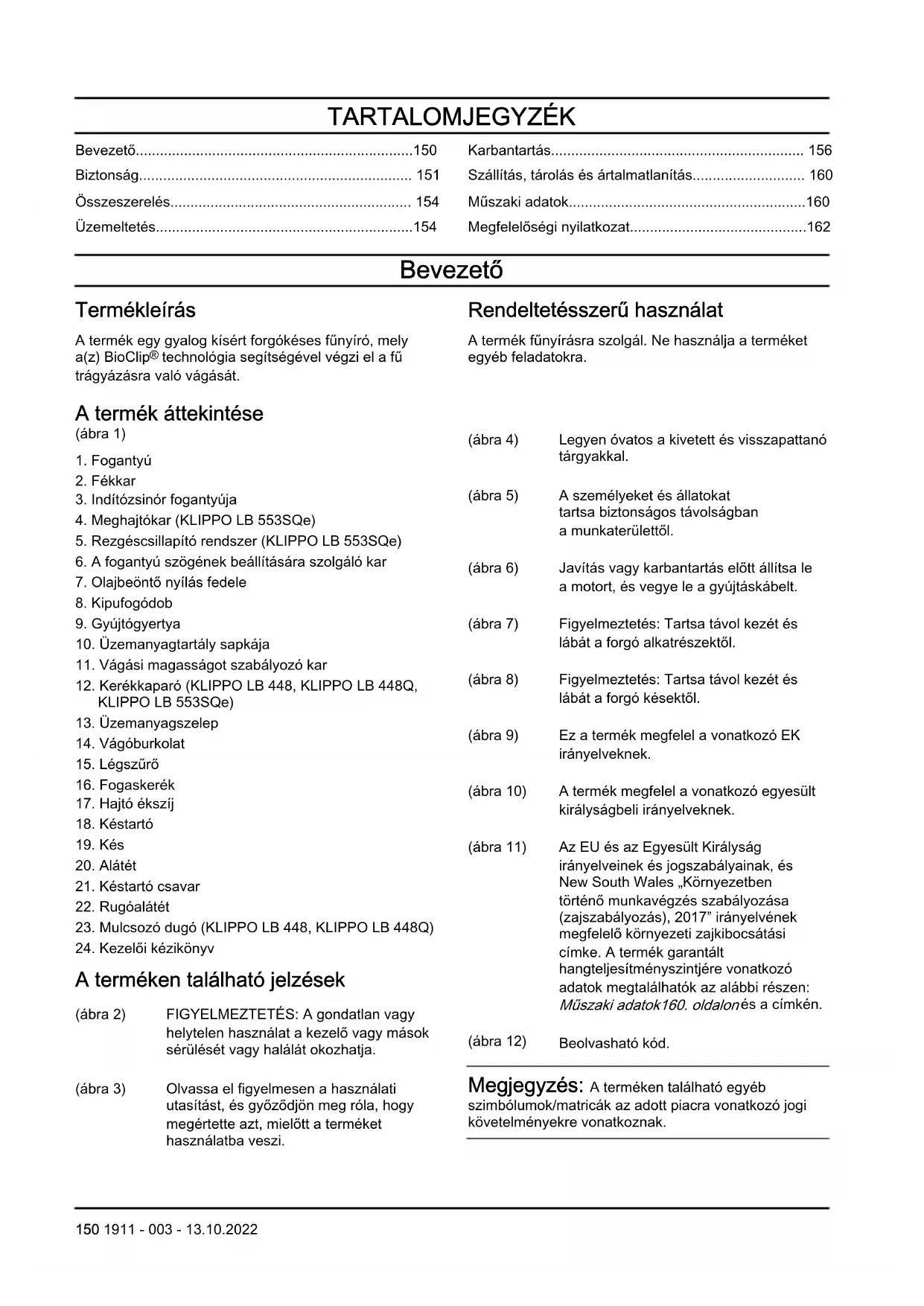

HASZNÁLATI ÚTMUTATÓ KLIPPO LB 442Q HUSQVARNA

Szallitas, tárolás és artilmatlanitás. 160

Muszaki adatok. 160

Megfeleloségi nyilatkozat. 162

Bevezető

Termékleíras

A termek egy gyalog kisert forgokéses funyiro, mely a(z) BioClip® technología segitségével vegzi el a fú tragyázásra való vagásat.

A termék éttekintése

(abra 1)

1. Fogantyú
2. Fekkar
3. Inditózsinófogantyúja
4. Meghajtókar (KILIPPO LB 553SQe)
5. Rezgéscsillapitó rendszer (KLIppo LB 553SQe)
6. A fogantyu szögenek beallitására szolgálo kar
7. Olajbeontnyilas fedele
8. Kipufogódob
9. Gyujtógyertya
10. Üzemanyagtartály sapkája
11. Vágásí magasságot szabályozó kar
12. Kerekkaparó (KILIPPO LB 448, KILIPPO LB 448Q, KILIPPO LB 553SQe)
13. Üzemanyagszelep
14. Vágóburkolat
15. Legszurö
16. Fogaskerék
17. Hajto ékszij
18. Késtartó
19. Kés
20. Alatét
21. Kestartócsavar
22. Rugóalátét
23. Mulcsozo dugó (KLIPO LB 448, KLIPO LB 448Q)
24. Kezelöi kézikönyv

A terméken található jelzések

(ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen hasznalat a kezelő vagy masok sérülését vagy halálat okozhatja.

(abra 3) Olvassa el figyelmesen a hasznalatiutasitast, es gyozodjon meg rola, hogy megertette azt, mielott a termeket hasznalatba veszi.

Rendeltetesszeru használat

A termek fünyirasra szolgál. Ne használja a terméket egyéb feladatokra.

(ábra 4) Legyen ovatos a kivetett és visszapattanó tárgyakkal.

(ábra 5) A személyeket és allatokat tartsa biztonságos tívolságban a munkaterülettöl.

(ábra 6) Javitás vagy karbantartás elott allitsa le a motort, és vegye le a gyújtaskábelt.

(ábra 7) Figyelmeztétés: Tartsa távol kezét és lábát a forgo alkatrészektöl.

(ábra 8) Figyelmeztétés: Tartsa távol kezét és lábát a forgo késektől.

(ábra 9) Ez a termek megfelela vonatkozo EK irányelveknek.

(ábra 10) A termek megfelel a vonatkozó egyesult kiralyságbeli irányelveknek.

(ábra 11) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017" irányelvenek megfelelo környezeti zajkibocsatasi címke. A termék garantál hangteljesitményszintjere vonatkozó adatok megtalhatok az alábbi részen: Műszaki adatok160. oldalonés a címkén.

(ábra 12) Beolvashato kód.

Megjegyzés: A terméken találhato egyéb szimbólumok/matricák az adott piacra vonatkoź jogi követelényekre vonatkoznak.

A terméken talalható matrica, csak Ausztrália és Üj-Zéland esetében

(ábra 13)

Tartsa távol kezét és lábát a forgo kesektól.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleniti a termékre vonatkozó europai unios típusjóváhagyást.

Termékszavatosság

A termékszavatosságra vonatkozo jogszabályok értelmében nem vagyunk felelosek a termékeink által okozott károkér az alábbi esetekben:

a termek javitásat helytelenül végezték;
a termek javitasa nem a gyartotol szarmazo vagy altala jovahagyott alkatreszekel tortent;
a terméket nem a gyártóól származó vagy általa jováhagyott kiegészítövel szerelték fel;
a termek javitasat nem hivatalos szakszerviz vagy jovahagyott egyeb szerviz vegezte.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, övintézkedések és megjegyzések a hasznalati utasítás kiemelten fontos részeire hivják fel a figyelmet.

FIGYELMEZTETÉS: Akkor használatos, ha a kezikönyvutasításainak be nem tartasa esetén fennàll a kezelő vagy a kölzen tartózkodok sérülésénék vagy halálanak veszélye.

VIGYAZAT: Akkor hasznalatos, ha a kezikonyv utasitásainak be nem tartasa eseten fennall a vagyoni kár, illetve a termek vagy a kornyezo terulet károsodásanak veszelye.

Megjegyzés: További információbiztosít az adott helyzetben szükséges tennivalókról.

ÁltalánosBiztonságiutasítások

FIGYELMEZTETÉS: A termek használata elott olvassa el az alábbi figyelmeztetéseket.

Ez a termek veszelyes, ha helytelenul hasznalja, vagy ha nem vigyaz. ABiztonsagi utasitasok be nem tartasa serulessel vagy halalljalrhat.
A termek mukodes kozben elektromagneses mezot hoz letre. Ez bizonyos korulmenyek eseten hatassal lehet az aktiv vagy passziv orvosi implantatumokra. A sulyos vagy halalos serulés kockazatanak csokkentese erdekuben azt javasoljuk, hogy az orvosi implantatumot hasznaló szemelyek a termek alkalmazasa elott kjerk ki orvosuk vagy az orvosi implantatum gyartojanak tanacsat.
- Mindig megfontoltan és elörelatóan cselekedjen.
Ha nem biztos benne, hogyan kell a terméket specialis helyzetben üzemeltetni, akkor hagyja

abba a tevekenységet, és beszljen a Husqvarna kereskedöjével a folytatás elott.

• Ne feledje, hogy a kezelő felelos a masokat és a masok tulajdonat érö balesetekér is.
  Tartsa tisztan a termeket. Ugyeljen arra, hogy a jelek es cimkek jol olvashatoak legyenek.
• Ne engedje, hogy hasznáják a terméket,ámig nem gondoskodott rola, hogy elolvassák és megértsék a használatiutasítás tartalmát.
  A terméket gyermekek nem hasznalhatjak.
  Tartsa távol a gyermekeket a munkavégzési területtól. Egy felelos felnöttnek mindig jelen kell lennie.
• Ne használjá a terméket olyan személy, aki nem ismeri a kezelésiutasítást.
  Csokkent fizikai vagy szellemi képességekkel rendelkezó személyCsak felügyelet mellett hasznalhatja a terméket. Egy felelos felnottnek mindig jelen kell lennie.
• Ne használjá a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negativ hatással van a látára, az éberségère, a koordinaciójára és az itelóképességère.
• Ne használjá a terméket, ha hibás.
• Ne valtozta sa meg a termeket, vagy ne hasznalja, ha feltehetoleg valaki mas valtoztatasokat hajtott vegre rajta.
• Ne módosítson a motorfordulatszám-szabályozás beállitásán.

A munkaterület biztonsága

FIGYELMEZTETÉS: A termék használata elott olvassa el az alábbi figyelmeztetéseket.

• A termek hasznalata elott tavolitsa el a kulönbozó tárgyakat, pédául ágakat, gallyakat és koveket a munkaterületrol.
  A vagoszerkezetnek utkoz targyak elrepulve szemelyek vagy targyak serulését okozhatjak. A kozelben allokat es az allatokat tartsaBiztonsagos tavolsagban a terméktol.

• Ne használja a terméket rossz idöben, pédául ködben, esöben, erós szélben, nagy hidegen, villamás veszelyes esetén. A termék rossz idojárasi korulmenyek kozott vagy nyirkos, nedves helyeken törtő használata fárasztó. A rossz idojáras veszelyes korulmenyeket, pédául csuszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltétését.
• Ügyeljen az olyan akadályokra, mint a gyrokerek, kovek, gallyak, gódrök és árkok. A magas fü akadályokat rejthet.
  A lejtokon levofu nyirasa veszelyes lehet. Ne hasznalja a termeket 15 fokn al meredekebb lejt'on.
• Az emelkedoknél/lejtoknél mindig oldalirányiban muködtesse a terméket. Ne haladjon felfelé vagy lefelé.
  Legyen körültekintó, ha olyan sarkok és tárgyak közelébe er, amelyek gátolják a tiszta kilatast.

Munkabitzonság

FIGYELMEZTETÉS: A termek használata elott olvassa el az alábbi figyelmeztét séket.

Ezt a terméket kizárolag füves pázsitok nyirására használja. A termék más feladatokra történő használata nem megengedett.
Hasznaljon szemelyi vedofelszerelest. Lasd: Szemelyi vedofelszereles152. oldalon.
- Mindenképpen legyen tisztaban azzal, hogy veszhelyzet eseten hogyan kell gyorsan leallitani a motort.
- Soha ne inditsa el a motort zart terben vagy gyulékony anyag kozelében. A motorból kijutó kipufogó fustok forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.
- Ne hasznalja a keszüléket, hacsak a kés és az összes borítas nincs megfeleloen rögzítve. A nem megfeleloen rögzítét kés kilazulhat, és személyi sérülést okozhat.
- Üglyeljen arra, hogy a kés ne ütközzön oyan tárgyakba, mint példaul kovek és gyökerek. Ez kárt tehet a késben, és meghajlithatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és igy nagyon nagy a kockázata annak, hogy a kés meglazul.
Ha a kés valamilyen tárgynak utközik vagy rezegni kezd, azonnal allitsa le a terméket. Húzza ki a gyújtaskábelt a gyújtógyertyából. Ellenörizze, hogy a termék sérülésmentes-e. Javítsa meg a sérülseket, vagy végeztesse el a szakservizzel a javitásokat.
- Amikor a motor mukodésben van, soha ne rogzítse tartosan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vizszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termek mogott, amikor muködteti.
• A termek üzemeltetese során minded kerek legyen a talajon, és tartsa két kezzel a fogantyút. Tartsa távol kezét és lábat a forgo késektől.
• Ne dôntse meg a terméket, ha a motor jar.
  Legyen ovatos, amikor hatrafelé huzza a termeket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, elöbb kapcsolja ki a motort, és valassza le a gyújtásvezetéket a gyrotígyertyáról.
• Ne sétáljon hátraféle a termék muködtetése során.
• Allitsa le a motort, ha olyan teruleteken halad at, ahol nincs fú, pédául kavicsos, kovezett és aszfaltozott jardák.
• Ne fusson a termekkel, ha a motor jar. Mindig sétáljon a termek muködtetese soran.
• Mielott megváltoztatná a vágasi magassagot, állítsa le a motort. Soha ne végezzen beállitásokat, amikor a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül jarro motor eseten. Allitsa le a motort és győzódjön meg arról, hogy a vágószerkezet nem forog.

Biztonsagiutasitások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termek használata elott olvassa el az alábbi figyelmeztetések.

• A személyi védöfelszerelés nem küszöböli ki teljes mertékben a sérlés kockázatát, de csökkenti a sérlés mertékét, ha bekovetkezik a baleset. A megfelelo felszerelés kivalasztásaban kéje a kereskedő segitségét.
• 85 dB-nél magasabb zajszt eseten használjon hallásvédót.
  Hasznaljon nagy teherbirásu, csuszásmentes bakancsot vagy cipôt. Ne hasznalja nyitott cipöben vagy mezítlab a terméket.
• Viseljen vastag, hosszú szárú nadragot.
• Viseljen védokesztyut, peldául a vagoszerkezet felhelyezéskor, Ellenörzéskor vagy tiszitásakor.

Biztonsági eszközok a terméken

FIGYELMEZTETÉS: A termék használata elött olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak aBiztonsági eszközei.

• Rendszeresen Ellenorizza aBiztonsagi eszkozoket. Abiztonsagi eszkozok meghibasodasa eseten vegye fel a kapcsolatot a Husqvarna szervizmuhellyel.

A vágorkurolat Ellenörzese

A vágóburkolat csökkenti a termek rezgését és a kés okozta sérülések kockázatát.
Vizsgalja meg a vagoburkolatot, hogy nincs rajta serulés, peldául repedés.

Fekkar

A fékkar a motor leallitására szolgál. Ha elengedi a fékkart, a motor leall.

A motorfék ellenörzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 masodpercen belül nem all le, allittassa be egy hivatalos Husqvarna szakszervizben a motorféket.

(abra 14)

A rezgéscsillapitó rendszer Ellenörzese

FIGYELMEZTETÉS: Az erós
rezgés a verkeringési zavarokban szenvec
személyeknél ér- vagy idegsérülseket
okozhat. Forduljon orvoshoz, ha oyan
tuneteket tapasztal, amelyek az erós
rezgés határa johettek létre. Ezek
a tünetak lehetnek tobbek kozött: zsibbada
érzeskiesés, bizsergés, szúro érzés,
fajdalom, erötlenség, a bör szinének
vagy felületények megvátózasa. A tünetak
többnyire az ujjakban, a kézben vagy
a csukloban jelentkeznek.

A rezgéscsillapitó rendszer csökkenti a fogantyuk rezgését mukodés kozben.

A fogantúban talalhato acélso és a vágóburkolat csökkenti a rezgés erösségét. A KLIPO LB 553SQe fogantúja emellett 4 rogzített rezgéscsillapitó egységgel is rendelkezik.

Ellenorizze, hogy nem talalhato-e sérulés a fogantyun es a rezgescssillapitó egységeken. (abra 15)

A szijvédō burkolat Ellenörzese (KLIPOLOB 553SQe)

A szijvédó burkolat csökkenti a serülések kockázatat, és gondoskodik arról, hogy az elszakadt Hajto ékszij ne repülhessen le a termékról.
Gyözödjön meg arról, hogy a szijvédó burkolat sérülésmentes-e, és hogy megfeleloen van-e felszerelve. (ábra 16)

Kipufogódob

A kipufogódob minimálisraCsökkenti a zajszintet,és elvezeti a kipufogógázokat a kezelő Közelébül.

Hiányzó vagy hibás kipufogódob esétén ne használá a terméket. A hibás kipufogódob noveli a zajszintet és a tuzveszélyt.

FIGYELMEZTETÉS:

A kipufogódob erösen felhevül hasznalat kozben és után, illetve, amikor a motor alapjáraton muködik. Legyen ovatos gyúlekony anyagok és/vagy gozök kozelében a tuzveszély elkerülse érdekében.

A hangfogó ellenörzese

• Rendszeresen Ellenorizzee a kipufogodob megfelelo rogzitését es epsegét.

Uzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termek használata elótt olvassa el az alábbi figyelmeztét séket.

• Ne inditsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolitsa el a nem kívant üzemanyagot/motorolajat és hagyja megszáradni a terméket.
  Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljenarra, hogy ne kerüljön uzemanyag a testére, mert az sérulést okozhat. Ha uzemanyag került a testére, távolítsa el szappannal és vizzel.
• Ne inditsa be a motor, ha szivarog a motor. Vizsgalja meg rendszeresen a motort szivargas szempontjabol.
  Bánjon ovatosan az üzemanyaggal. Az üzemanyag gyulékony, a gozei robbanásveszélyesek, ezert sulyos, akár vegzetes sérülest is okozhat.
• Ne légezze be az üzemanyag gozeit,
  egészségkarosodast okozhatnak. Gondoskodjon
  megfelelo légáramlásrol.
• Az üzemanyag vagy a motor közelében ne dohányozzon.
• Az uzemanyag vagy a motor kozelébe ne tegyen forró tárgyakat.
• Net tankoljon jaró motomál.
  Várja meg a tankolással, amig lehúl a motor.
  Tankolas elott nyissa meg lassan a tanksapkat, engedje ki ovatosan a nyomast.
• Ne beltérben tankoljon. A nem elegendo mertékü légáramlás fulladas vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Húzza meg teljesen az üzemanyagartály sapkaját. Ha az üzemanyagartály sapkája nincs meghúzva, tüzveszélyt okozhat.

• Beindítás elótt vigye a terméket legalább 3 m távolságra a tankolás helyétól.

• Ne tölte teljesen tele az uzemanyagtartályt. Hö hatására az uzemanyag kitágul. Hagyjon egy kis helyet az uzemanyagtartály tetejénél.

Biztonságiutasítások a karbantartáshoz

FIGYELMEZTETÉS: A termé használata elott olvassa el az alábbi figyelmeztét séket.

A motorból származo kipufogógázok szén-monoxidot tartalmaznak, amely szagtalan, Mergező, rendkivül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.
A termek karbantartasa elott allitsa le a motort, es huzza ki a gyujtaskabel a gyujtógyertyabol.

A vagoszerkezet karbantartasakor hasznaljon vedokesztyut. A kés nagyon éles, konnyen megvaghatja magat.
A gyartó altal nem jováhagyott tartozékok és valtoztatások sulyos sérülésvagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyartó altal jováhagyott tartozékokat használjon.
Ha a karbantartast nem megfeleloen es rendszeresen vgezeztek el, no a termek serulésenek és károsodásanak kockázata.
Csak a felhasznaloi kézikonyvben megadott karbantartast végeze el. Minden egyeb szervizelcscak hivatalos Husqvarna szervizmuhely végezhet.
Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizmuhellyel.
A seruilt, kopott vagy törutt alkatrészt cserélje ki.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: A termék
összeszerelése elött el kell olvasnia és meg
kell értenie a biztanságró szólo fejezetet.

FIGYELMEZTETÉS: A termek
összeszerelése elott távolítsa el
a gyújtógyertya kabelét a gyújtógyertyaból.

A fogantyú felszerelése és beállításá

1. Távolítsa el a fogantúanyát és az alatétet a felső fogantún talalhato lemezrol.
2. Helyezze a felso fogantyut az also fogantyura.

VIGYAZAT: Ugyeljenarra, hogy a gezetekek ne akadjanak be es ne séruljenek meg.

1. Rögzítse az alatétet és a fogantyúanyát. (ábra 17)

2. Fal mentén törtenő használat eseten a fogantyú oldalra fordításával megfelelo muködési pozicióba állithatja a terméket. (abra 18)

3. Allitsa a fogantyukart a megfelelo magassagba

a) KLIPO LB 448, KLIPO LB 448Q: Forditsa el a vazon talalhato beallitokerekeket a fogantuyu fuggoleges beallitasahoz. (abra 19)
b) KLIIPPO LB 442Q: Lazitsa meg az anyat, es allitsa be fuggolegesen a fogantyukart. Huzza meg az anyat, amikar a fogantyukar a megfelelo helyzetben van. (abra 20)
c) KLIPO LB 553SQe: Emelje fel a fogantyubeallito element, majd mozgassa elore vagy hatra a fogantyut magassaganak beallitasyhoz. A fogantyu magassaga 2 kulonbozhe helyzetbe allithato. (abra 21)

A mulcsozo dugó összeszerelése (KLIPO LB 448, KLIPO LB 448Q)

1. DONTSE hátra a terméket úgy, hogy a gyújtógyertya felfelé nézzen.
2. Illessze a mulcsozo dugo csapszegeit a nyilasokba a vagoburkolat belso oldala felöl. (abra 22)
3. Rögzütse a mulcsozó dugó csavarjait a vágoburkolat külso oldala felöl. (ábra 23)

Uzemeltetes

Bevezetó

FIGYELMEZTETÉS: A termék
mūködtétese elött el kell olvasnia és meg
kell értenie a biztanságról szólo fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás.
A Husqvarna Connect alkalmazás kibővitétt funkciókatbiztosit Husqvarna termékehéz:

• Bövebb termékinformáciok.
• Información es segitség a termekalkatrészekkel ésa szervizeléssel kapcsolatban.

A Husqvarna Connect hasznalatanak megkezdese

1. Töltsle le a Husqvarna Connect alkalmazast mobileszközere.
2. Regisztraljon egy fiokot a Husqvarna Connect alkalmazásban.
3. A termek csatlakoztatásahoz és regisztrálasaho z kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

A termék mūködtétéselott

1. Olvassa el figyelmesen a hasznalatiutasitast, es gyozodjon meg rola, hogy megertette azt.
2. Vizsgalja meg a vagoszerkezet, hogy megbizonyosodjon rola, hogy megfeleloen vane rogzitve es beallitva. Lásd A vagoszerkezet ellenorzese157. oldalon
3. Tölse fel az üzemanyagartályt. Lásd Tankolás155. Oldalon
4. Töltse fel az olajtartályt, és ellenőrìzze az olajszintet. Lásd Az olajszint ellenőrzese158. oldalon.

Tankolás

Ha elerheto, hasznaljon kornyezetbarat/alkilat benzint.
Ha kornyezetbarat/alkilat benzin nem all rendelkezesre,
hasznaljon jo minosegu, legalabb 90-es oktanszamu olommentes vagy olomartalmu benzint.

VIGYAZAT: Ne hasznaljon 90 RON (87 AKI) oktanszámúnal gyengébb benzint. Ezzel kart tehet a termekben.

1. Lassan nyissa ki az üzemanyagartály sapkaját, hogy kiengedje a nyomást.
2. Toltsön fel lassan a tartályt az uzemanyagkannával.
   Ha kiömlött az uzemanyag, törölje le ewy
   kendóvel, és hagyja, hogy a megmaradt uzemanyag
   felszáradjon. (ábra 24)
3. Tartsa tisztan az uzemanyagartaly sapkajanak kornyekét.
4. Húzza meg teljesen az üzemanyagtartály sapkaját. Ha az üzemanyagtartály sapkája nincs meghúzva, tüzveszélyt okozhat.
5. Vigye legalabbb 3 m (10 lab) távolságra a terméket a tankolás helyétól, mielott beinditaná.

A vágásimagassag beallitasa

A vágási magasság a KLIKPO LB 442Q esétén 4, a KLIKPO LB 553SQe esétén 5, a KLIKPO LB 448, KLIKPO LB 448Q esétén pedig 6 szintre állithato.

1. A vágási magasság noveléséhez vagyCsökkentéséhez mozdítsa el a vágási magassagot szabályozó kart.

a) A KLIKPO LB 442Q, KLIKPO LB 448, KLIKPO LB 448Q eseten mozgassa a vagasi magassagot szabalyozó kart elorefelé a vagasi magassag noveléséhez. Mozgassa a vagasi magassagot szabalyozó kart hátrafelé a vagasi magassag csokkentéséhez. (abra 25)
b) A KLIIPPO LB 553SQe eseten mozgassa a vagasi magassagot szabalyozo kart hatrafelé a vagasi magassag noveleshez. Mozgassa a vagasi magassagot szabalyozo kart elorefelé a vagasi magassag csokkenteshez.(abra 26)

VIGYAZAT: Ne allitsa tul alacsonyra a vagasi magassagot. A kések a talajba utkozhetnek, ha a pázsit felülete nem egyenletes.

A termék elindítása

1. Győződjön meg rola, hogy a gyújtáskábelcsatlakozik a gyújtógyertyához.
2. Nyissa ki az üzemanyagszelepet. (abra 27)
3. Maradjon a termek mogott.
4. Húzza a fékkart a fogantyúhoz. (ábra 28)
5. Fogja meg a berantókötel fogantuyújat jobb kezzel.
6. Lassan húzza ki a berántókötelet, amig Ellenállast nem érez.
7. Eroteljes mozdulattal rantsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berantókötelet a keze köré.

VIGYAZAT: Ne huzza ki teljesen a berantokotelet. A berantokotel kihuzasat kovtoen ne engedje el a kotel fogantuyjat.

A termé leallitasa

• HaCsak a meghajtast szeretne leallitani, kissé engedje el a fékkart.
• A motor leallitasyahoz teljesen engedje el a fekkart.
  Zarja el az uzemanyagszelepet. (abra 29)

A kerekeken levő meghajtó használata (KLIPO LB 553SQe)

• Nyomja le a meghajtókat. (ábra 30)
  Mielott maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.
  Kisse engedje el a fekkart a meghajtas kikapcsolasahoz, peldaul abban az esetben, ha akadaly kozelebe er.

Megfelelo eredmény elerese

• Hasznaljon mindig éles kest. A topa kés egyenetlen eredményt ad, és a fü vágasi felülete megsargul. Az éles kés egyben kevesebb energiaţ igényel, mint a topa kés.

• Ne nyirjon le tobbet a fuhosszának 1/3 -anal. Eloször nagy vagasi magassagot allitson be, és utny nyirjon. Vizsgálja meg az eredményt, és csökkentse a vagasi magassagot egy megfelelo szintre. Ha nagyon magas a fuh, lassan és szükség eseten 2-szer nyirjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki savok a pázsiton.
  Tartsa tisztan a vagoburkolatot. A vagoburkolat belso oldalan lerakodott fu es szennyezodes ronthatja a vagasi eredmenyt. Lasd: A termek kulso tiszitasa157. oldalon.

Karbantartás

Bevezétés

FIGYELMEZTETÉS: Karbantartás elótt el kell olvasnia és meg kell értenie aBiztonságrólszólo fejezetet.

Agépen végzett minded szerviz-és javitasi
munkalat szakképzett séget igényel. Garantáljuk
a professzionalis javitaskes es szervizelés lehetósegét.
Ha markakereskedöje nem szervizmuhely, forduljon
hozzájuk a legkozelebbi szervizmuhelly Kapcsolatban.

Részletesebb informacióiert lásd: www.husqvarna.com.

Karbantartási terv

A karbantartasi intervallumok meghatarozasakor a termek napi hasznalatat felteteleztuk. Az intervallum valtozik, ha a termeket nem napi rendszeresseggel hasznalja.

A*gal jelölt karbantartasokhoz az utasitasokat lasd: Biztonsagi eszkozok a termeken152. oldalon

Karbantartás Naponta Hetente Havi
Végezzenalandos ellenörzést X
Ellenorizze az olajsintet X
Tisztítsa meg a terméket X
Tisztítsa ki a legszürǒt X
Ellenorizze a vágószerkezetet X
Ellenorizze a vágóburkolatot* X
Ellenorizze a fékkart* X
Ellenorizze a hangfogót* X
Ellenorizze a gyújtógyertyát X
Ellenorizze a Hajtó ékszij épségét X
Tisztítsa ki a sebváltóházat X
A(z) KLIPO LB 448 típus esetében. Cserélje ki az olajat (először 5 ora használat után, majd minded 25 ora használat után és evente)			X
A(z) KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe típus esetében. Cserélje ki az olajat (először 5 ora használat után, majd minded 50 ora használat után és evente)			X
Cserélje ki a levegőszürǒt X
Ellenorizze az üzemanyagrendszert X
Ellenorizze és allitása be a Hajtást (tengelykapcsoló vezetak) X

Általános Ellenőrzés

Ellenorizz, hogy az anyak es csavarok megfeleloen meg vannak-e szoritva a termeken.

A termek külso tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyezödéseket.
  Gyözödjön meg róla, hogy a motor tetején levő levegőeömlő nyilás nincs eltömödve.
• Ne használjon nagynyomásu mosó t a termek tisztitásához.
• Ha vizzel tisztíjta a terméket, ne irányítsa a vizsugarat kózvetlenül a motorra.

A Hajtó ékszij ellenőrzese és a sebvoltáház tiszítása (KLIPO LB 553SQe)

1. Távolítsa el a csavarokat a szíjvédő burkolatrol. (ábra 16)
2. Húzza elore, majd távolítsa el a szijvédó burkolatot. (ábra 31)

3. Ellenorizzee a hajto ekszij es az ekszijtarcsa epseget.

4. Távolítsa el a leveleket, füvet és piszkot a hajtómuáhzból egy kefével. (ábra 32)

A vágóburkolat belso felületének tisztlítasa

1. Forditsa a terméket az oldára a hangfogóval lefelé.

VIGYAZAT:Ha a termeket a legszürovel lefelé forditva allitja, a motor károsodhat.

1. Mossa le vizzel a vagóburkolat belso feluletét.

A vágószerkezet Ellenőrzésé

FIGYELMEZTETÉS: A termék
veletlen elinditásat elkerülendo, húzza ki
a gyüjtaskábelt a gyüjtógyertyából.

FIGYELMEZTETÉS:
A vágószerkezet karbantartásakor
használjon védokesztyút. A kés nagyon
éles, konnyen megvághatja magát.

1. Ellenorizzee a vagoszerkezet serulés, repedés szempontjábol. Mindig cserélje ki a serulta vagoszerkezet.
2. Nézze meg a kěst, hogy sérûlt-e vagy tompa-e.

Megjegyzés: A kés élezését követöen ki kell egyensúlyozni. Végeztesse a kés élezését, cserejét és kiegyensúlyozásat szervizközponttal. Ha olyan akadálya bütközött, amely megallitotta a terméket, cserélje ki a serulta kest. Vizsgaltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e.

A kés cseréje

1. Rögzütse a kest egy fadarabbal. (abra 33)
2. Távolítsa el a kestartó csavart, a rugós alátét et a kest. (ábra 34)
3. Ellenorizze, hogy a kestamasz és a késtartó csavar nem sérült-e meg.

a) A kés vagy a kestámasz cseréje esétén a kestartó csavart, a rugós alatétet és a surlódótarcsát is ki kell cserélni.

1. Ellenorizzee a motor tengelyét, hogy nincs-e meghajolva.
2. Az uy kés rozgitésekor ügyeljen arra, hogy a Hajlitott vegek a vagoburkolat felé nezzenek. (abra 35)
3. Helyezze a surlódtárcsát és a kest a kestámaszhoz. (ábra 36)
4. Gyözödn meg rola, hogy a kés igazodik-e a motortengely kózeppontjához. (abra 37)
5. Rögzütse a kest egy fadarabbal. (abra 38)
6. Helyezze fel a rugos alatetet, es huzza meg a csavart 70 Nm nyomatekkal. (abra 39)
7. Forgassa meg a kest kézzel, és figyelje, hogy szabadon forog-e.

FIGYELMEZTETÉS:

Hasznaljon védokesztyut. A kés nagyon éles, konnyen megvaghatja magat.

1. Inditsa be a terméket, hogy tesztelje a kěst. Ha a kěs nincs megfeleloen rögzítve, a termékben rezgés tapasztalható, vagy a vágásí eredényn nem kielegitő.

Az olajszt Ellenőrészé

VIGYAZAT: Ha az olajszt tulsagosan alacsony, kár keletkezhet a motorban. Ellenorizze az olajsztinet, mielott elinditja a termeket.

1. Helyezze a terméket vizszintes talajra.

2. Vegye le az olajartaly sapkajat a rogzitett nivopalcaval egyutt.

3. Törölje le a nivópálcáról az olajat.

4. Helyezze teljesen a nivópálcát az olajtartályba.
   Húzza meg az olajtartály sapkáját, hogyBiztosan jol felmerhetó legyen az olajsztint.
5. Vegye ki a nivópáçát.
6. Vizsgalja meg az olajsintet a nivopalcan.
7. Ha az olajszt alacsony, toltse fel a tartalyt motorolajjal, és ellenorizze ürza az olajsztinet.

(ábra 40)

Megegyzés: Hasznaljon egy tölcsert az olaj melleömlésenek megelözesehez.

A motorolaj cseréje

FIGYELMEZTETÉS: A motorolaj rendkivül forro kozvetlenül a motor lealitása után. Várja meg,(amig lehül a motor,mielott leereszti a motorolajat. Ha motorolaj kerul a börere,vizzelés szappannal mossa le.

(ábra 41)

1. Húzza ki a gyújtáskábelt a gyújtógyertyából.
2. Vegye le az olajtartaly sapkajat.
3. Eressze le a motorolajat.

a) Olajleeresztó csavarral rendelkezó típusok esétén: Tegyen egy tartályt az olajleeresztó csavar alá, hogy a motorolajat összegyüjtse.
b) Olajleeresztő csavar nélküli típusok esétén, vagy ha nem lehet az olajleeresztő csavar alá tenni egy tartályt: Egy olajsivattyúval (kiegészítő) eressze le a motorolajat az olajtartályból.

1. Töltse fel az olajtályt az alábbi részben ajánlott típusú, uy motorolajjal: Múszaki adatok 160. oldalon.
2. Ellenorizzee az olajsintet. Lásd: Az olajsint
   ellenorzese158. oldalon.

Légszúro

Megjegyzés: A hosszú ideje használt legszüröt nem lehet teljesen kitisztítani. A legszüröt rendszeres idoközönként cserélje ki. Mindig cserélje ki a sérult levegőszüröt.

A levegőszűrő eltávolításá és felszerelése (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

FIGYELMEZTETÉS: Használjon védökesztyút.

1. Nyomja be a legszurfo fedelén talalhatofuleket.

2. Ovatosan távolítsa el a lágSZúro fedelét (A) a motorról.

3. Távolítsa el a levegószúrot (B) és a habszivacs szúró t (C). (ábra 42)
4. Ellenorizze, hogy nem károsodott-e a legszúro. Cserélje ki a serült levegószúrot.
5. Tisztitsa meg és ellenörizse a levegőszüröt. Lásd: A levegőszürő megtiszítása (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)159. oldalon
6. A beszerelést forditott sorrendben végezze el.

A levegośzuro megitsztítása (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

VIGYAZAT: Ne mukodtesse a motort levegoszuro nélkül vagy piszkos levegoszurovel.

VIGYAZAT: Ha a legszuro sereult vagy nem sikerul teljesen megtisztlani, cserelje ki. A hibas levegoszuro kurosithatja a motort.

1. Nyomja le a reteszelöfuleket (A), majd távolítsa el a levegőszürö fedelét (B) és a levegőszürot (C). (ábra 43)
2. Ütögesse a levegőszürôt egy kény felületnek, vagy fúvassa ki süritett levegővel a szürö tiszta oldala felöl.

VIGYAZAT: A szennyezodesek
eltavolitasyohne hasznaljon
kefét, ezzel ugyanis benyomja
a szennyezodeseket a levegoszurobe.

1. Tisztltsa meg a levegoszuro-tartot (D) es a levegoszurofedelét egy nedves ruhaval.

VIGYAZAT: Ugyeljenarra, hogy ne keruljon szennyezodés a legcsatornába (E).

1. Szerelje be a legszurot. Gyozodjon meg arrol, hogy a szurso szorosan illeszkedik a levegoszuro-tartoba.
2. Helyezze fel a levegoszurofedelét, kezdve az also fulekkel.

A levegőszűrő megtiszítása (KLIPO LB 448)

VIGYAZAT: Ne mukodtesse a motort levegoszuro nelkul vagy piszkos levegoszurovel.

VIGYÁZAT: Ha a levegószúro sérult vagy nem sikerül teljesen megtiszítani,

cserelje ki. A hibás levegoszúro károsíthatja a motort.

1. Nyomja le a reteszelöfuleket (A), majd távolítsa el a levegőszüró fedelét (B) és a levegőszürót (C). (ábra 44)
2. Ütögesse a levegőszürő t ey g kemény felületnek, vagy fúvassa ki sürített levegővel a szürő tiszta oldala felöl.

VIGYAZAT: A szennyezodesek
eltavolitasyohne hasznaljon
kefét, ezzel ugyanis benyomja
a szennyezodeseket a levegoSzurobe.

1. Tisztlsa meg a levegoszuro-tartot (D) es a levegoszuro fedelét egy nedves ruhaval.

VIGYAZAT: Ugyeljenarra, hogy ne keruljon szennyezodés a legcsatornába (E).

1. Szerelje be a levegőszüröt. Győződjön meg arról, hogy a szúrö szorosan illeszkedik a levegőszürö-tartóba.
2. Helyezze fel a levegoszuro fedelét, kezdve az also fulekkel.

A gyújtógyertya Ellenörzese.

VIGYAZAT: Hasznalja mindig az eloirt tipusu gyujtogyertyat. A nem megelelo gyujtogyerta kurosithatja a termeket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapárata.
  A gyújtógyertya elektrédái kozötti lerakódások kialakulásanak csökkentése érdekében tartsa be az alábbi utasításokat:

a) gondoskodjon az alapjarati fordulatszám megfelelo beallitásaról;
b) gondoskodjon a megfelelo üzemanyagkeverékról;
c) gondoskodjon a levegoszuro tisztasagarol.

Ha gyújtógyertya piszkos, tiszíttsa meg, és ellenőrizze, hogy a szikraköz megfelelo-e, lásd: Múszaki adatok 160. oldalon. (ábra 45)
- Szükség eseten cserélje ki a gyújtógyertyat.

Az üzemanyagrendszer Ellenőrzésé

• Vizsgálja meg az üzemanyagtartály sapkaját és a sapka tòmitését, hogy Ellenőrizes, nincs-e megsérülve.
  Vizsgalja meg az uzemanyag-vezeteket, hogy ellenorizze, nincs-e szivargas. Ha az uzemanyag-vezetek serult, csereltesse ki egy szervizmuhellyel.

Szállítás, párolás és ártalmatlanítás

Szállitas és raktározás

A termek es az uzemanyag tárolásához és szállításához gyroődjön meg rola, hogy nincsenek szivárgások vagy gózk. Szikra vagy nyílt láng, pédául elektramos készülékektól vagy kazánoktól, tüzet okozhat.
- Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.
Ha a terméket hosszabb ideig tárolja, uritse ki az üzemanayagtartályt. A felesleges üzemanayagot adja le egy erre kijelölt gyüjtoponton.
- Biztonságosan rögzítse a terméket szállitas során, a sérului és baleset elkerülèse érdekében.
Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem ferhet hozza.

Tartsa a terméket száraz és fagmentedes helyen.

Hulladékkelezés

Kovesse a helyi ujrahasznositasi elirasokat es a vonatkozo szabalyozasokat.
- A használt vagy felesleges vegyi anyagot, pédául a motorolajat vagy az uzemanyagot, adja le egy szervizközpontban vagy egy erre kijelöl gyüjtöponton.
A már nem használt terméket, kuldje vissza a Husqvarna kereskedóhöz, vagy adja le egy ujrahasznosításiponton.

Muszaki adatok

Muszaki adatok

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Motor
Márka Husqvarna Honda Husqvarna Husqvarna	Husqvarna
Típus HS 166AP GCVx-145 HS 166AP	HS 166AP
Motortípus	Egyhengeres, 4 ütemü, kényszerütett léghütéses, OHV	Egyhengeres, 4 ütemü, kényszerütett léghütéses, OHV	Egyhengeres, 4 ütemü, kényszerütett léghütéses, OHV	Egyhengeres, 4 ütemü, kényszerütett léghütéses, OHV
Lökettérfogat, cm3	166 145 166 166
Fordulatszám, ford./perc 2900 2900 2900 2900	900 2900
Névleges motorteljesítímény, kW 56	2,75 2,7 2,75 2,75
Gyújtásrendszer
Gyújtógyertya	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektródahézag, mm 0,7-0,8 0,7-0,8 0	7-0,8 0,7-0,8
Üzemanyag- és olajozási rendszer
Motor konési típusa Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses FrÖcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcs Kölses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses Fröcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcs Kölses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcskölésesFRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcskölésas FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÖcsköléses FRÜrtartalma, liter 1,5	7-0,8 0,7-0,8 0,7-0,8 0,9 1,5 1,5
	KILIPO LB 442Q	KILIPO LB 448	KILIPO LB 448Q	KILIPO LB 553SQe
Olajtartály ǚrtartalma, liter 0,5 0,55 0,5	0,5
Motorolaj 57	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Tömeg
Üres tartályokkal, kg 25,5 27,5 29,0 38,5
Zajkibocsátás 58
Hangteljesitményszint, mert dB (A) értek	92 90 93 95
Hangteljesitményszint, garantált, LwA dB (A)	94 91 93 96
Zajszintek 59
Hangnyomásszint a felhasználó fülé-nél, dB (A)	81 77 79 83
Rezgésszintek, ahveq 60
Fogantú, m/s2	5,1 4,5 4,2 3,4
Vágofelszerelés
Vágasi magasság, mm 34-55 30-60 30	-60 28-65
Vágoszélesség, mm 420 480 480 530
Kés	Mulcsozó - 42 cm 5028812-10	Mulcsozó - 48 cm 5028813-10	Mulcsozó - 48 cm 5028813-10	Mulcsozó - 53 cm 2956732-20
Meghajtás
Sebesség, km/óra - - - 4,8

Megfelelośegi nyilatkozat

EU megfeleloségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a sajat felelossegere kijelenti, hogy a termek:

Leíras Fūnyíró
Márka Husqvarna
Típus/modelell KLIKPO	LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
Megjelólés 2022-as és	újabb sorozatszámok

teljes mertekben megfelelnek a kovetkez EUiranyelveknek es szabalyozasoknak:

Irányelv/rendelet Leírás
2006/42/EK „gépre vonatkoź"
2014/30/EU „elettromágneses megfelelösègre vonatkoź"
2000/14/EK „környezeti zajkibocsátársa vonatkoź"
2011/65/EU	"az egyes veszélyes anyagok elektrmos és elektronikus berendez sékben való alkalmázá-sanak korlátozására vonatkoź"

valamint hogy az alabbi szabványok és/vagy műszaki előirasok kerültek alkalmazásra: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Bejentett tanusitasi szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umea, Sweden. igazolja a Bizottsag 2000/14/EK jelu iranyelve VI., megfelelosegertekelesi eljaras cimu fuggelkeken valo megfelelest.

A zajkibocsatasra vonatkozó tajekoztatast illetoen tekintse át a kovetkezö: Muszaki adatok160. oldalon. Huskvarna, 2022-11-07

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB

A muszaki dokumentaciok felelose

Sommario

Introduzione 163

Sicurezza 164

Montaggio. 167

Utilizzo 168

Manutenzione. 169
