Toote tüüp	Termoline lükandmuruniiduk
Kaubamärk	Husqvarna
Mudel	KLIPPO LB 442Q
Mootor	Husqvarna HS 166AP, ühesilindriline 4-taktiline, OHV, 166 cm³, 2900 p/min, 2,75 kW
Lõikelaius	420 mm (42 cm)
Lõikekõrgus	34-55 mm, 4 taset
Lõikesüsteem	BioClip (multšimine), pöörlev purustusteraga 42 cm
Kaal (tühjad paagid)	25,5 kg
Kütusepaagi maht	1,5 L
Õlipaagi maht	0,5 L
Mootoriõli tüüp	Husqvarna SAE 30
Süüteküünal	Husqvarna HQT-7, vahe 0,7-0,8 mm
Tagatud helivõimsuse tase	94 dB(A)
Helirõhutase kõrva juures	81 dB(A)
Vibratsioon (käepide)	5,1 m/s²
Lõikekõrguse reguleerimine	4 asendiga kang
Käepide	Kõrgusreguleeritav (mutri lõdvendamine)
Ohutusseadmed	Mootoripidur (pidurikäepide), lõikekate, summutus
Soovitatav hooldus	Õlivahetus iga 50 tunni või 1 aasta järel, õhufilter iga kuu, süüteküünal igal hooajal
Tera viide	5028812-10
Eesmärgipärane kasutus	Elaumuru niitmine

Korduma kippuvad küsimused - KLIPPO LB 442Q HUSQVARNA

Millist kütust kasutada Husqvarna KLIPPO LB 442Q muruniidukil?

Kasutage pliivaba bensiini, mille oktaanarv on vähemalt 90 RON (87 AKI). Soovitatav on alkülaat- või ökolbensiin. Ärge kunagi kasutage madalama oktaanarvuga bensiini.

Kuidas reguleerida lõikekõrgust KLIPPO LB 442Q mudelil?

Viige lõikekõrguse hoob ettepoole, et suurendada kõrgust (pikem muru), ja tahapoole, et vähendada kõrgust (lühem muru). Kõrgust saab reguleerida 4 tasemel vahemikus 34 kuni 55 mm.

Millist mootoriõli kasutada ja kuidas taset kontrollida?

Kasutage Husqvarna SAE 30 (või samaväärset) õli. Taseme kontrollimiseks asetage niiduk tasasele pinnale, eemaldage mõõtevarras, pühkige see, sisestage see täielikult ilma keeramata, seejärel eemaldage, et lugeda taset. Tase peab olema märkide vahel.

Kui sageli tuleb õli vahetada?

Esimene õlivahetus tuleb teha pärast 5 töötundi, seejärel iga 50 töötunni või kord aastas. Vajadusel kasutage õlipumpa ja järgige ringlussevõtu juhiseid.

Kuidas käivitada muruniiduk KLIPPO LB 442Q?

Veenduge, et süütekaabel on ühendatud süüteküünlaga, avage kütusekraan. Hoidke mootoripiduri kangi vastu roolivarda, seejärel tõmmake aeglaselt käivitusnöörist, kuni tunnete takistust, seejärel tõmmake järsult.

Mida teha, kui tera põrkab takistusele?

Peatage mootor viivitamatult, ühendage süütekaabel lahti. Kontrollige tera, tera hoidikut ja võlli. Vahetage kõik kahjustatud osad. Kui tera on nüri, laske seda professionaalil teritada.

Kuidas puhastada muruniidukit pärast kasutamist?

Kasutage harja, et eemaldada muru ja mustus. Ärge kunagi kasutage survepesurit. Lõikekatte sisemuse puhastamiseks kallutage niiduk (summuti allapoole) ja loputage veega. Vältige vee pritsimist mootorile.

Millist süüteküünalt soovitatakse?

Soovitatav süüteküünal on Husqvarna HQT-7, elektroodide vahega 0,7-0,8 mm. Kontrollige ja puhastage süüteküünalt, kui mootoril on raskusi käivitumisega või see töötab ebaühtlaselt.

Kuidas hoiustada muruniidukit talveks?

Tühjendage kütusepaak, puhastage niiduk, kontrollige õli ja tehke vajalikud hooldustööd. Hoidke seda kuivas ja külmakindlas kohas, lastele kättesaamatus kohas.

Kas muruniiduk KLIPPO LB 442Q on varustatud veosüsteemiga?

Ei, mudel KLIPPO LB 442Q on lükandniiduk ilma veota. Ainult mudelil KLIPPO LB 553SQe on ratasteveod.

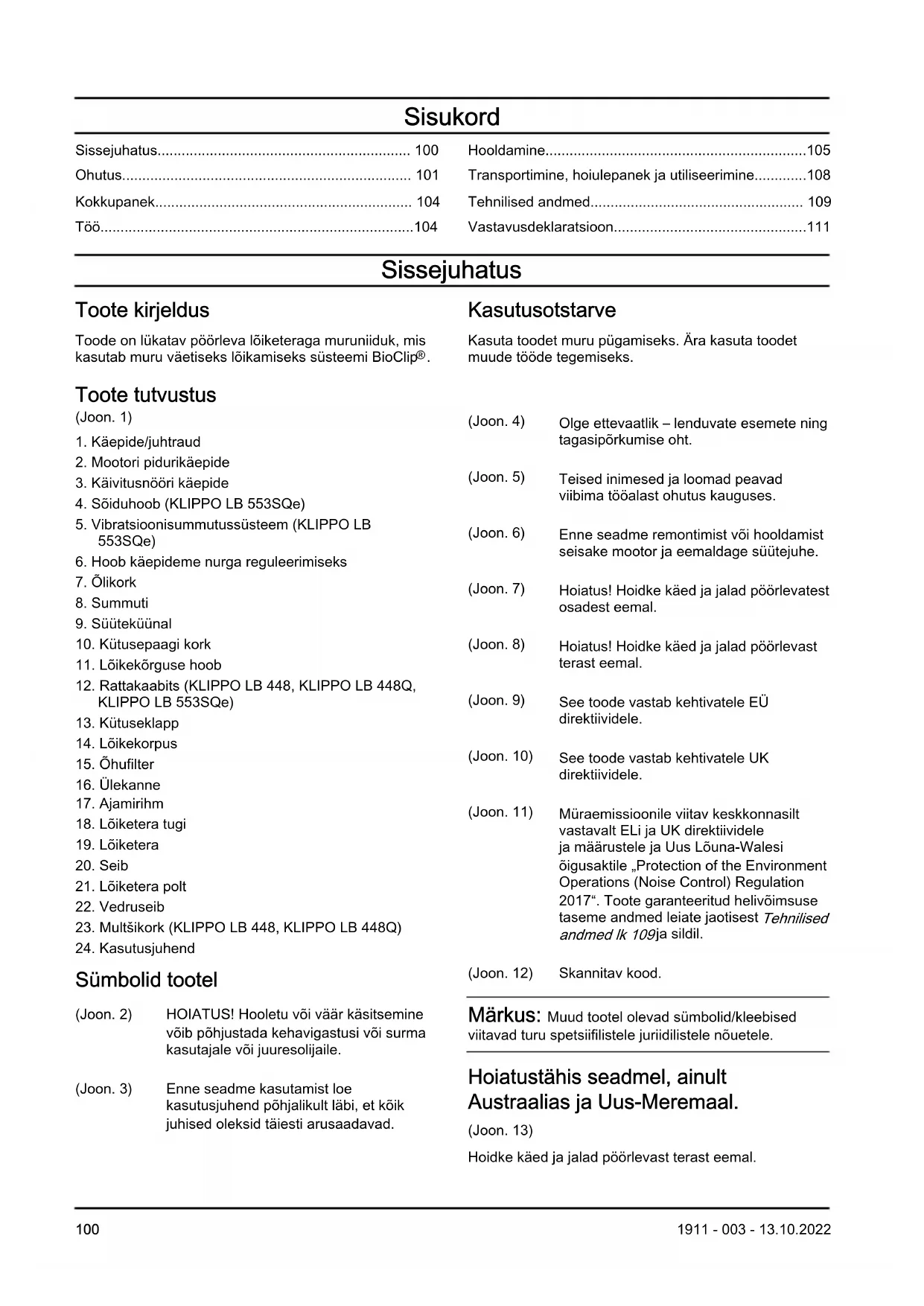

KASUTUSJUHEND KLIPPO LB 442Q HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine.108

Vastavusdeklaratsioon. 111

Sissejuhatus

Toote kirjeldus

Toode on lukatav poorleva loiketeraga muruniiduk, mis kasutab muru vaetiseks loikamiseks susteemi BioClip

Toote tutvustus

(Joon. 1)

1. Käepide/juhtraud
2. Mootori pidurikäepide
3. Kaivitusnööri käepide
4. Söduhoob (KLIPO LB 553SQe)
5. Vibratsionisummutussüsteem (KLIPO LB 553SQe)
6. Hoob käepideme nurga reguleerimiseks
7. Olikork
   8.Summuti
8. Sütekuunal
9. Kutusepaagi kork
10. Lõikekõrguse hoob
11. Rattakaabits (KLIPO LB 448, KLIPO LB 448Q, KLIPO LB 553SQe)
12. Kutuseklapp
13. Löikekorpus
14. Ohuifilter
15. Ülekanne
16. Ajamirihm
17. Löketera tugi
18. Lõiketera
19. Seib
20. Löiketera polt
21. Vedruseib
22. Multšikork (KLIPPO LB 448, KLIPPO LB 448Q)
23. Kasutusjuhend

Sumbolid tootel

(Joon. 3) Enne seadme kasutamist loe kasutusjuhend pohjalikult labi, et koik juhised oleksid täiesti arusaadavad.

Kasutusotstarve

Kasuta toodet muru pugamiseks. Åra kasuta toodet muude toöde tegemiseks.

(Joon. 4) Olge ettevaatlik - lenduvate esemete ning tagasipörkumise oht.

(Joon. 5) Teised inimesed ja loomad peavad viibima toaalast ohutus kauguses.

(Joon. 6) Enne seadme remontimist voi hooldamist seisake mootor ja eemaldage sutejuhe.

(Joon. 7) Hoiatus! Hoidke kaed ja jalad poorlevatest osadest eemal.

(Joon. 8) Hoiatus! Hoidke kaed ja jalad pörlevast terast eemal.

(Joon. 9) See toode vastab kehtivatele Eü direktiividele.

(Joon. 10) See toode vastab kehtivatele UK direktiividele.

(Joon. 11) Muraemissione viitav keskkonnasilt vastavalt ELi ja UK direktividele ja märustele ja Uus Louna-Walesi oigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017". Toote garanteritud helivöimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 109ja sildil.

(Joon. 12) Skannitav kood.

Markus: Muud tootel olevad sumbolid/kleebised viitavad turu spetsiifilistele juriidilistele nouetele.

Hoidke kaed ja jalad pörrevast terast eemal.

HOIATUS: Mootori igasugune modifitseerimine, muutmine voi rikkumine tuhistab toote EL-i tübikinnituse.

Tootevastutus

Tootevastusatseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse märaratlused

Möistetega „hoiatus“, „attevaatust“ ja „märkus“ juhitaksetahelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja voi körvalseisjate kehavigastuse voi surmaga loppeva onnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete voi laheduses asuvate objektide kahjustamise ohtu.

Markus: Tähistab antud olukorras vajalikku lisateavet.

Uldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine voib pohjustada kehavigastuse voi surma.
Seade tekitab tootades elektromagnetvälja. Teatud tingimustel vöib väli hairida aktiivsete vōi passivsete meditsiniliste implantaatide tõd. Raskete vōi surmaga loppevate kehavigastuste ohu vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nōu omarasti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust.
Kui te pole kindel, kuidas toodet eriolukorras
kasutada, lopetage too ja pidage enne jatkamist nou
Husqvarna edasimuüjaga.
- Arvestage, et teiste isikute ja nende varaga seotud onnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et margid ja tahised oleksid selgelt loetavad.

• Arge lubage kellelgitoodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Arge lubage lastel seadet käsitseda.
• Hoidke lapsed toaalast eemal. Vastutusvoimeline taiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste voi vaimsete voimetega isik, peab ta olema kogu aeg jarevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkoholi, narkootikume voi ravimeid. Sellel on negatiivne moju teie nagemisele, tahelepanuvoimele, likumisele ja otsustamisvoimele.
• Arge kasutage toodet, kui see on kahjustatud.
• Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.
• Åra muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege laxjargnevad hoiatused.

• Enne toote kasutamist eemaldage toaalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed voivad öhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja margade tingimuste korral on vasitav. Halb ilm voib pohjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tāhelepanelikult inimestesse, esemetesse ja olukordadesse, mis vōivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Korge rohi voib peita takistusi.

• Muru niitmine kallakutel vöib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15^ .

• Kasutage toodet kallakul risti liikudes. Arge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

Tööhutus

HOIATUS: Enne seadme kasutamist lugege laxjargnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 102.
• Veenduge, et teate, kuidas hādaolukorras mootorit kiiresti seisata.
• Arge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lahedal. Mootori heitgaasid on kuumad ja voivad sisaldada sademeid, mis voivad tekitada tulekahju.
• Arge kasutage toodet enne, kui loiketera ja katted on oigesti kinnitatud. Valesti kinnitatud loiketera voib lahti tulla ja inimesi vigastada.
  Veenduge, et loiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See voib loiketera kahjustada ja pohjustada mootori volli vaandumist. Painega telg pohjustab tugevat vibratsiooni ja suurt loiketera lahtitulemise ohtu.
  Kui loiketera puutub kokku mone esemega voiesineb vibratsioon, peatage toode vivitamatult. Lahutage sutekunla suutejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused voilaske toodet remontida volitatud hoodustookojas.
  Kui mootor tootab, arge kinnitage mootori pidurikäepidet kaepidemele jaadavalt.
• Asetage toode stabilsele ja tasasele pinnale ning käivitage see. Veenduge, et lokietera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja koik toote rattad maas. Hoidke kaed ja jalad likuvatest teradest eemal.
  Kui mootor on kavitatud, arge kallutage toodet.
• Olge toote tagasisuunas tombamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt mootor ja lahutage süutejuhe süutekuünlast.
• Arge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
• Arge lukake toodet joostes, kui mootor on kaivitatud. Toote kasutamise ajal kondige.

• Enne Iöikamiskörguse muutmist seisake mootor. Arge tehke seadistusi, kui mootor toötab.

• Arge laske toodet silmist, kui mootor tootab. Seisake mootor ja veenduge, et loikeosa ei poorleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. ōige varustuse valimiseks pörduge edasimiüja poole.
  Kui muratase ületab 85 dB, kandke kuulmiskaitseid.
  Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke kaitsekindaid, naiteks Ioikeosa kinnitades, kontrollides voi puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege laxi jargnevad hoiatused.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, poorduge Husqvarna hooldustookotta.

Löikeosa katte kontrollimine

Löikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata.
Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustökojas.

(Joon. 14)

Vibratsionisummutussüsteemi kontrollimne

HOIATUS: Liigne kokkupuude tugeva vibratsooniga voib vereringehäiretega inimestel pohjustada vereringe- voi narvikahjustusi. Pöörduge arsti poole, kui ilmneb nähte, mis voivad olla vibratsoonist pohjustatud. Sellistes knhtudeks on naiteks tundetus, surin, tornk tunne, valu, norkus,

muutused nahavärvis voi naha.SEIsukorras. Nimetatud nahtused esinevad tavaliselt sormedes,kaelabades ja randmetes.

Vibratsioonisummutussüsteem vähendab juhtraua vibratsiooni tootamise ajal.

Juhtraua raudtoru ja loikeosa kate on vibratsiooni vahendava konstruktsioniga. Mudelil KLIPO LB 553SQe on juhtrauale paigaldatud veel 4 vibratsionisummutusseadist.

• Kontrollige, et juhtraual ja vibratsioonisummutusseadistel poleks kahjustusi. (Joon. 15)

Rihmakaitse kontrollimine (KILIPPO LB 553SQe)

Rihmakaitse vähendab vigastuste ohtu ja tagab, et purunenud veorihm ei paiskuks valja.

• Kontrollige, et rihmakaitse oleks terve ja öigesti paigaldatud. (Joon. 16)

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalal ja suunata mootori heitgaasid kasutajast eema.

Arge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahju ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pärast tootamist ning mootori tuhikäigul tootamise ajal on summuti vaga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/voi aurude laheduses vaga ettevaatlik.

• Kontrollige summutit regulaarselt ning veenduge, et see oleks öigesti kinnitatud ja kahjustamata.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege laxi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootoriöli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältige kutuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kutus satub kehale, puhastage piirkond seebi ja veega.

• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusohtlikud ning voivad pöhjustada kehavigastusi voi surma.
• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
• Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge taitke kutusepaaki taielikult. Soojuse mojul kutus paisub. Jatke kutusepaagi ulaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi: lohnatut, mrgist ja vaga ohtlikku gaasi. Arge kaivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süutekünla süutejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid.
  Lõiketera on väga terav ja võib kergesti põhjustada
  lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juarest voivad pohjustada tõsiseid kehavigastusi voi surma. Arge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja öigesti ei hooldata, suureneb oht, et toode saab kahjustada ja vöib kadagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb LASTa teha Husqvarna heakskiuduga hooldustökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustookojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

Käepideme monteerimine ja reguleerimine

1. Eemaldage ülemise käepideme plaadilt käepidememutter ja seib.
2. Seadke ülemine käepide alumise käepideme peale.

ETTEVAATUST: Veenduge, et juhtmed ei jaaks kinni ega saaks kahu.

1. Paigaldage seib ja käepideme mutter. (Joon. 17)

2. Keerake käepide küljele, et saada hea toöasend seadet seine äres kasutades. (Joon. 18)

3. Reguleerige käepide sobivale korgusele

a) KLIKPO LB 448, KLIKPO LB 448Q: Kaepideme vertikaalselt reguleerimiseks keerake raamil olevaid seadistusrattaid. (Joon. 19)
b) KLIPO LB 442Q: Keerake mutter lahti ja reguleerige käepidet vertikaalselt. Kui käepide on öiges asendis, keerake mutter kinni. (Joon. 20)
c) KLIPO LB 553SQe: tosta käepideme reguleerimisalus üles ja liiguta käepidet korguse seadistamiseks ettepoole voi tahapoole. Käepideme korguse saab seada 2 erinevasse asendisse. (Joon. 21)

Multšikorgi kokkupanek (KLIPO LB 448, KLIPO LB 448Q)

1. Kallutage seade tahapoole nii, et sutekuunal jaks ülespoole.
2. Pange multsikorgi tihvtid aukudesse loikekorpuse sisekuljelt. (Joon. 22)
3. Kinnitage multsikorgi kruvid loikekorpuse valiskuljelt. (Joon. 23)

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pohjalikult labi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobilsideseadmetele moeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafungtsionaalsuse:

Taienday tooteteave.
Toote osade ja hoolduse alan teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus omamobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend pohjalikult labi, et koki juhised oleksid täiesti arusaadavad.

2. Veenduge, et Iokeosa oleks oigesti kinnitatud ja reguleeritud. Vt jaotist Iokeosa kontrollimine lk 106

3. Täitke kutusepaak. Vt jaotist Kütuse tankimine Ik 104.
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 107.

Kütuse tankimine

Voimaluse korral kasutage keskkonnasaaastlikkubensi/alkulaatbensini. Kui keskkonnasaaastlik voialkulaatbensin pole saadaval, kasutage kvaliteetsetplivaba bensi vi pliibensini, mille oktaaniary onvahemalt 90.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See voib seadet kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenõust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejäänul āra kuivada. (Joon. 24)

3. Puhastage kutusepaagi korgi umbrus.

4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

Löikamiskörguse reguleerimine

Löikaniskörgust saab seadistada 4 einevale tasemele mudeli KLIKPO LB 442Q puhul, 5 einevale tasemele mudeli KLIKPO LB 553SQe puhul ja 6 einevale tasemele mudeli KLIKPO LB 448, KLIKPO LB 448Q puhul.

1. Lõikamiskörguse suurendamiseks või
   vähendamiseks liiguta lõikamiskörguse hooba.

a) Mudeli KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q puhul likka loikamiskorguse suurendamiseks loikamiskorguse hooba edasisuunas. Lioikamiskorguse vahendamiseks tomba loikamiskorguse hooba tagasisuunas. (Joon. 25)
b) Mudeli KLIPO LB 553SQe puhul tomba loikamiskorguse suurendamiseks loikamiskorguse hooba tagasisuunas. Lioikamiskorguse vahendamiseks likka loikamiskorguse hooba edasisuunas. (Joon. 26)

ETTEVAATUST: Arge seadistage loikamiskorgust liiga madalaks. Kui muru pole tasane, vovad loiketerad puutuda vastu maad.

Toote käivitamine

1. Veenduge, et siutejuhe ja siutekuunal oleksid omavahel uhendatud.
2. Ava kutuseklapp. (Joon. 27)
3. Olge toote taga.
4. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 28)
5. Hoidke starteri noori käepidet paremas kaes.
6. Tömmake starteri nööri valjasuunas, kuni tunnete vastujóudu.
7. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Kaivitusnööri ei tohi kerida käe ümber.

ETTEVAATUST: Arge tommake kaivitusnoori taielikult valja. Arge laske valjatommatud kaivitusnoori kaepidet lahti.

Seadme seiskamine

• Ainult veo seiskamiseks vabastage mootoripiduri käepide veidi.
• Mootori seiskamiseks vabastage mootoripiduri käepide.
• Sulge kutuseklapp. (Joon. 29)

Veo kasutamine ratastel (KLIPPO LB 553SQe)

Vajutage soiduhoob alla. (Joon. 30)
- Enne seadme tagasisuunas tombamist vabasta vedju la likka seadet umbes 10 cm edasisuunas.cm.
- Veo vabastamiseks vabastage mootoripiduri käepide veidi naiteks siis, kui lahenete takistusele.

Hea tulemuse saavutamiseks

• Kasutage vahedat lokietera. Nuri tera annab ebauhtlase tulemuse ja muru liogatud osa muutub kollaseks. Terav lokietera on nuri teraga vörrendes energiasäastlikum.
• Löigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskörgusega. Vaadake tulemust ja seadistage lõikamiskörgus soovitud madalamale tasemele. Kui muru on väga pikk, söitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et āra hoida triipude tekkimist murule.
  Hoidke loikamiskate puhtana. Lioikamiskatte sisekuljele kogunevad rohujägid ja mustus voivad loikamise tohusust vahendada. Vt jaotist Toote valikorpuse puhistamine Ik 106.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege pohjalikult labi ohutust puudutav peatukk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustoo. Kui edasimüujal, kellelt toote ostsite, pole hooldustöökoda, kusige neilt teavet lahima hooldustökoja kohta.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

Hooldusintervalde arvutamisel on aluseks voetud seadme igapaevane kasutamine. Intervallid muutuvad, kui seadet igapaevaselt ei kasutata.

Tarniga (*) tāhistatud hooldustööde kohta leiate juhised peṭukist Toote ohutusseadised lk 102.

Hoardus lga päev lga nädal lga kuu
Tee üldkontroll X
Kontrolli ölitaset X
Toote puhastamine X
Öhufiltri puhastamine X
Löikevarustuse kontrollimine X
Löikekorpuse kontrollimine* X
Mootoripiduri kä Epideme kontrollimine* X
Summuti kontrollimine* X
Süutekünla kontrollimine X
Veorihma kontrollimine kahjustuste suhtes X
Ülekande puhastamine X
Mudeli KLIPO LB 448 puhul. Ölivahetus (esmalt pärast 5 toötunda, seejärel iga kord 25 toötunjärel ja kord aastas)			X
Mudeli KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe puhul. Ölivahetus (esmalt pärast 5 toötunda, seejärel iga kord 50 toötunjärel ja kord aastas)			X
Öhufiltri vahetamine X
Kütusesüsteemi kontrollimine X
Veojōu (siduritrossi) kontrollimine ja reguleerimine			X

Uldulevaatuse labiviimine

Veenduge, et koik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abiil.
  Veenduge, et mootori peal asuv ohuvotuava oleks takistustest vaba.
• Arge kasutage seadme puhastamiseks survepesurit.
  Kui kasutate toote puhastamiseks vett, arge suunake vett otse mootorile.

Veorihma kontrollimine ja ülekande puhastamine (KLIPPO LB 553SQe)

1. Eemaldage rihmakaitset poldid. (Joon. 16)
2. Tömmake rihmakaitset ettepoole ja eemaldage see. (Joon. 31)
3. Kontrollige veorihma ja rihmaratast kahjustuste suhtes.
4. Eemaldage ülekandest harjaga lehed, muru ja mustus. (Joon. 32)

Löikekorpuse siseppinnapuhastamine

1. Asetage toode kuli nii, et summuti jäab allapoole.

ETTEVAATUST: Kui toode on
asetatud selliselt, et öhufilter jäab
allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Löikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
arahoidmises eemaldage süutekünlalt
süutejuhe.

HOIATUS: Liokeosa hooldamisel kandke kaitsekindaid. Lioketera on vaga terav ja voib kergesti pohjustada loikevigastusi.

1. Kontrollige liokeosa kahjustuste ja morade suhtes.
   Kahjustatud liokeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Markus: Teritamise järel tuleb lioketera
tasakaalustada. Lioketera teritamine, asendamine
ja tasakaalustamine usaldage hooldustehnikule. Kui
toode porkub vastu eset, mis pohjustab toote
seiskumise, vahetage valja kahjjustatud lioketera. Laske
hoolduskeskuses hinnata, kas tera saab teritada vöi
tuleb see valja vahetada.

Löiketera vahetamine

1. Lukustage Ioiketera mone puuklotsiga. (Joon. 33)
2. Eemaldage loiketera polt, vedruseib ja loiketera. (Joon. 34)
3. Kontrollige, et Ioketera toel ja Ioketera poldil poleks kahjustusi.

a) Kui vahetate loiketera voi loiketera toe, tuleb vahetada ka loiketera polt, vedruseib ja hõrdeseib.

1. Kontrollige mootori völli ja veenduge, et see poleks vaandunud.
2. Uue Ioketera kinnitamisel veenduge, et painutatud otsad oleks suunatud Iokekorpuse poole. (Joon. 35)
3. Pange hórdeseib ja lōiketera vastu lōiketera tuge. (Joon. 36)
4. Veenduge, et Iokietera ja mootori volli kese oleksid kohakuti. (Joon. 37)
5. Lukustage loiketera mone puuklotsiga. (Joon. 38)
6. Kinnitage vedruseib ja pingutage polti momendiga 70 Nm. (Joon. 39)
7. Keerake tera käega, veendumaks, et see pörleb vabalt.

HOIATUS: Kasutage kaitsekindaid. Lokietera on vaga terav ja voib kergesti pohjustada loikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga modal olitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige olitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage ölipaagi kork koos selle küljes oleva moötevardaga.
3. Puhastage moötevarras ölist.
4. Asetage moötevarras täies pikkuses ölipaaki. Keerake ölipaagi kork tugevasti kinni, et saada olitasemest öige ülevaade.
5. Eemaldage moötevarras.

6. Vaadake moötevardalt olitaset.

7. Kui olitase on madal, lisage mootorioli ja kontrollige olitaset uuesti.

(Joon. 40)

Markus: Kasutage mahaminemise valtimiseks lehtrit.

Mootoriöli vahetamine

HOIATUS: Vahetult pärast mootori seiskumist on mootorioli väga kuum. Enne mootorioli valjutamist laske mootoril maha jahtuda. Kui mootorioli satub nahale, puhastage piirkond vee ja seebiga.

(Joon. 41)

1. Eemaldage sutekuunlalt sutejuhe.
2. Eemaldage olipaagi kork.
3. Tuhendage mootorioli.

a) Oli tuhjenduskorgiga mudelite puhul: Asetage oli tuhjenduskorgi alla moni mahuti, kuhu mootorioli saaks valguda.
b) Mudelite puhul, millel pole oli tuhjenduskorki voi kui anumat pole voimalik oli tuhjenduskorgi alla panna: Kasutage mootorioli olipaagist valjalaskmiseks olipumpa (lisatarvik).

1. Lisage uus mootorioli, mille tuupi on soovitatud jaotises Tehnilised andmed lk 109.
2. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 107.

Ohufilter

Markus: Pikemat aega kasutatud ×huliltrit ei saa enam taiesti puhtaks. Vahetage ×huliltrit regulaarselt. Kahjustatud ×hulfilter tuleb alati valja vahetada.

Toote (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe) ohufiltri eemaldamine ja paigaldamine

HOIATUS: Kasutage kaitsekindaid.

1. Avage klambrid ohufiltri kattel.
2. Eemaldage mootorilt ettevaatlikult ohuiltri kate (A).
3. Eemaldage ohufilter (B) ja vahtfilter (C). (Joon. 42)
4. Veenduge, et ñhufiltril poleks kahjustusi. Vahetage kahjustatud ñhufilter välja.

5. Puhastage ja kontrollige öhufiltrit. Vt jaotist Öhufiltri puhastamine (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) Ik 108.

6. Paigaldage vastupidises järjestuses.

Ohuftri puhastamine (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

ETTEVAATUST: Arge käivtagemootorit, kui ohufilter puudub voi onmaardunud.

ETTEVAATUST: Kui ñhufilter ei
lahe täielikult puhtaks vöi on kahjustatud,
vahetage see välja. Defektne ñhufilter
kahjustab mootorit.

1. Vajutage Iukustussakke (A), eemaldage ohufiltri kate (B) ja eemaldage ohhufilter (C). (Joon. 43)
2. Koputage òhultilrit vastu kova pinda voi puhuge suruohku puhta òhu poolelt labi òhultiltri.

ETTEVAATUST: Arge kasutage mustuse eemaldamiseks harja, kuna see likkab mustuse ohufiltri sisse.

1. Puhastage ðhufiltri hoidik (D) ja ðhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et ohukanisse (E) ei satuks mustust.

1. Paigaldage ×hufilter. Veenduge, et ×hufilter liibukstihedalt vastu ×hufiltri hoidikut.
2. Paigaldage ðhufiltri kate, asetades esmalt omakohale alumised sakid.

ETTEVAATUST: Arge käivitag mootorit, kui ohufilter puudub voi on maardunud.

ETTEVAATUST: Kui ñhufilter ei
lahe täielikult puhtaks voi on kahjustatud,
vahete see välja. Defektne ñhufilter
kahjustab mootorit.

1. Vajutage lukustussakke (A), eemaldage ðhufiltri kate (B) ja eemaldage ðhufilter (C). (Joon. 44)
2. Koputage òhulitrit vastu kova pinda voi puhuge suruohku puhta òhu poolelt labi òhultiltr.

ETTEVAATUST: Arge kasutage mustuse eemaldamiseks harja, kuna see likkab mustuse ohufiltri sisse.

1. Puhastage ðhufiltri hoidik (D) ja ðhufiltri kate niiske riidelapiga.

ETTEVAATUST: Veenduge, et ohukanalisse (E) ei satuks mustust.

1. Paigaldage ×hufilter. Veenduge, et Óhufilter liibukst tihedalt vastu Óhuftiltri hoidikut.
2. Paigaldage ðhufiltri kate, asetades esmalt omakohale alumised sakid.

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib toodet kahjustada.

• Kontrollige sütekuünalt, kui mootori voimsus on modal, mootor ei kaivitu kergesti voi ei tota tuhikäigul korralikult.
• Süutekünla elektroodidele vöörainete kogunemise ohu vahendamiseks tätte järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veenduge, et kutusesegu oleks oige.
c) Veenduge, et ohuifiter oleks puhas.

Kui sutekuunal on maardunud, puhistage see ja kontrollige, kas elektroodide vahe on oige, vt jaotist Tehnilised andmed lk 109. (Joon. 45)
Vajaduse korral vahete sutekunal valja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja salle tihendit kahjustuste suhtes.
• Kontrollige kutusevoolikut lekete suhtes. Kahjustatud kutusevoolik laske hooldustökojas valja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

Toote ja kutuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest parrit sadermed ja lahtine leek voivad pohjustada tulekahju.
Kutuse transportimiseks ja hoistamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks houle panemisel tuhjendage eelnevalt kutusepaak. Körvaldage kutus spetsiaises jaatmejaamas.
• Transportimisel kinnitage toode ohutult, et ara hoida kahjustusi ja onnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei kulmu.

Körvaldamine

• Järgige kohlakte jätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootorioli ja kutus) kōrvaldage hoolduskeskuses vōi spetsiaalses jäätmejaamas.

Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüjale voi körvaldage see taaskasutuskeskuses.

Tehnilised andmed
Tehnilised andmed

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Mooter
Kaubamärk Husqvarna Honda Husqvarna	Husqvarna
Mudel HS 166AP GCVx-145 HS 166AP	HS 166AP
Mootori tüpp	Ühesilindriline, neljataktiline, sundöhkjahutus, OHV	Ühesilindriline, neljataktiline, sundöhkjahutus, OHV	Ühesilindriline, neljataktiline, sundöhkjahutus, OHV	Ühesilindriline, neljataktiline, sundöhkjahutus, OHV
Silindrimaht, cm3	166 145 166 166
Kiirus, p/min 2900 2900 2900 2900
Mootori nimivöimsus, kW 36	2,75 2,7 2,75 2,75
Süutesüsteem
Süutekuünal	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektroodi vahe, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüpp Pritse Pritse Pritse
Kütusepaagi maht, liitrit 1,5 0,9 1,5 1,5
Ölipaagi maht, liitrit 0,5 0,55 0,5 0,5
Mootoriöli 37	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Kaal
Tühjade paakidega, kg 25,5 27,5 29,0	38,5
Müratasemed 38
Helivöimsuse tase, mõodetud dB(A) 92	90 93 95
Helivöimsuse tase, garanteeritud LwA dB(A)	94 91 93 96
Helitasamed 39
Heliröhutase kasutaja körva juures, dB(A)	81 77 79 83
Vibratsionitisamed, ahveq 40
Käepide, m/s2	5,1 4,5 4,2 3,4
Löikeosa
Löikekörgus, mm 34-55 30-60 30-60	28-65
Löikelaius, mm 420 480 480 530
Löiketera	Multš - 42 cm5028812-10	Multš - 48 cm5028813-10	Multš - 48 cm5028813-10	Multš - 53 cm2956732-20
Ajam
Kiirus, km/h - - - 4,8

Vastavusdeklaratsoon

EL-i vastavusdeklaratsoon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
TÜüp/mudel KLIKPO LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
Identifitseerimine Seerjanumbrid alates 2022. aastast

vastab täielikult järgmistele Eü direktiividele ja märarustele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadrektiiv“
2014/30/EL „elettromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad jargmised standardid ja/voi tehnilised spetsifikatsionid: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. kinnitab vastavust nõukogu direktivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 109.

Huskvarna, 2022-11-07

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto 112

Turballisuus. 113

Asentaminen. 116

Käytö 116

Huolto. 117

Degvielas sistemas pärbaude

• Pärbaudiet degvielas tvertnes vaciñu un degvielas tvertnes vaciña blivi, lai parliecinatos, vai nav bojajumu.
• Pärbaudiet degvielas šlūtenes, lái pärbauditu, vai nav nopilides. Ja degvielas šlūtene ir bojata, laujiet servisa pärstāvim to nomainit.

Pārvādāśana, glabāśana un utilizesāsana

Transportesana un glabašana
