Produkttyp	Bensindriven skjutgräsklippare
Varumärke	Husqvarna
Modell	KLIPPO LB 442Q
Motor	Husqvarna HS 166AP, encylindrig 4-takts, OHV, 166 cm³, 2900 rpm, 2,75 kW
Klippbredd	420 mm (42 cm)
Klipphöjd	34-55 mm, 4 nivåer
Klippsystem	BioClip (mulching), roterande krosskniv 42 cm
Vikt (tomma tankar)	25,5 kg
Bränsletankens kapacitet	1,5 L
Oljetankens kapacitet	0,5 L
Motortypolja	Husqvarna SAE 30
Tändstift	Husqvarna HQT-7, gap 0,7-0,8 mm
Garanterad ljudeffektnivå	94 dB(A)
Ljudtrycksnivå vid örat	81 dB(A)
Vibration (handtag)	5,1 m/s²
Klipphöjdsjustering	Spak med 4 lägen
Handtag	Höjdjusterbar (lossna muttern)
Säkerhetsanordningar	Motorbroms (bromshandtag), klippkåpa, ljuddämpare
Rekommenderat underhåll	Oljebyte var 50:e timme eller 1 år, luftfilter varje månad, tändstift varje säsong
Bladreferens	5028812-10
Avsedd användning	Klippning av gräsmatta i hemmet

Vanliga frågor - KLIPPO LB 442Q HUSQVARNA

Vilken typ av bensin ska användas till Husqvarna KLIPPO LB 442Q?

Använd blyfri bensin med oktantal minst 90 RON (87 AKI). Alkylatbensin eller miljöbensin rekommenderas. Använd aldrig bensin med lägre oktantal.

Hur justerar man klipphöjden på KLIPPO LB 442Q?

Flytta klipphöjdsspaken framåt för att öka höjden (längre gräs) och bakåt för att minska höjden (kortare gräs). Höjden kan ställas in på 4 nivåer från 34 till 55 mm.

Vilken motorolja används och hur kontrollerar man nivån?

Använd Husqvarna SAE 30 olja (eller motsvarande). För att kontrollera nivån, placera gräsklipparen på en plan yta, ta bort oljestickan, torka av den, sätt i den helt utan att skruva, ta sedan bort den för att läsa av nivån. Nivån ska ligga mellan markeringarna.

Hur ofta ska oljan bytas?

Det första oljebytet ska göras efter 5 timmars användning, därefter var 50:e timme eller en gång per år. Använd en oljepump om nödvändigt och följ återvinningsanvisningarna.

Hur startar man gräsklipparen KLIPPO LB 442Q?

Se till att tändkabeln är ansluten till tändstiftet, öppna bränsleventilen. Håll motorbromshandtaget mot styret, dra sedan långsamt i startsnöret tills du känner motstånd, dra sedan kraftigt.

Vad gör man om kniven träffar ett hinder?

Stanna genast motorn, koppla bort tändkabeln. Inspektera kniven, knivhållaren och axeln. Byt ut skadade delar. Om kniven är slö, låt en professionell slipa den.

Hur rengör man gräsklipparen efter användning?

Använd en borste för att ta bort gräs och smuts. Använd aldrig en högtryckstvätt. För insidan av klippkåpan, luta gräsklipparen (ljuddämparen nedåt) och skölj med vatten. Undvik att spruta vatten på motorn.

Vilken typ av tändstift rekommenderas?

Det rekommenderade tändstiftet är Husqvarna HQT-7 med elektrodavstånd 0,7-0,8 mm. Kontrollera och rengör tändstiftet om motorn har svårt att starta eller går oregelbundet.

Hur förvarar man gräsklipparen för vintern?

Töm bränsletanken, rengör gräsklipparen, kontrollera oljan och utför nödvändigt underhåll. Förvara den på en torr och frostfri plats, oåtkomlig för barn.

Är gräsklipparen KLIPPO LB 442Q utrustad med ett drivsystem?

Nej, modellen KLIPPO LB 442Q är en skjutgräsklippare utan drivning. Endast modellen KLIPPO LB 553SQe har hjuldrift.

BRUKSANVISNING KLIPPO LB 442Q HUSQVARNA

För du bruger Produktet

Sådan startesproduktet

1. Kontroller, at taendkablet er tilsluttet til taendroret.

2. Abn brandstofventilen. (Fig. 27)

3. Stil dig bag Produktet.

4. Hold motorbremsehandtaget ind mod styret. (Fig. 28)
5. Hold fast i startsnorens handgreb med hore hand.
6. Traek langsomt startsnoren ud, indtil der foles modstand.
7. Traek kraftigt, indtil motoren starter.

ADVARSEL: Vik aldrig startsnoren rundt om handen.

Sādan standses produktet

• Slip motorbremsehandtaget en smule for kun at stoppe drevet.
• Slip motorbremsehandtaget for at standse motoren welt.
  Luk brandstofventilen. (Fig. 29)

Sādan bruges hjulenes fremtraek ((KLIPPO LB 553SQe))

試驗機開：0404,RISE SMP Svensk Maskinprovning AB

Box 4053, SE-904 03 Umeå, Sweden.

Sikkerhet i arbeidsområdet

ADVARSEL: Les de folgende advarslene for du bruker produit.

Motorbremsehandtaket stopper motoren. När du slipper motorbremsehandtaket, stopper motoren.

Hvis du vil kontrollere motorbremsehandtaket, starter du motoren og slipper deretter motorbremsehandtaket. Hvis motoren ikke stopper innen tre sekunder, ma du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

(Fig. 14)

För du bruker Produktet

1. Les noye gjennom brauksanvisningen, og sorg for at du har forstatt instruktjonene.
2. Undersök skjaereutstyret for a sikre at det er riktig festet og justert. Se Slik kontrollerer du skjaereutstyret pa side 232.
3. Fyll drivstoffanken. Se Slik fyller du drivstoff pa side 230
4. Fyll oljetanken, og kontROLLER oljenivæt. Se Slik kontrollerer du oljenivæt på side 233.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatbensin, hvis det er tilgengelig.
Hvis miljøbensin/alkylatbensin ikke er tilgengelig, bruk blyfribensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

OBS: Ikke bruk bensin med et oktantall som erindre enn 90 RON (87 AKI). Dette kan skade produit.

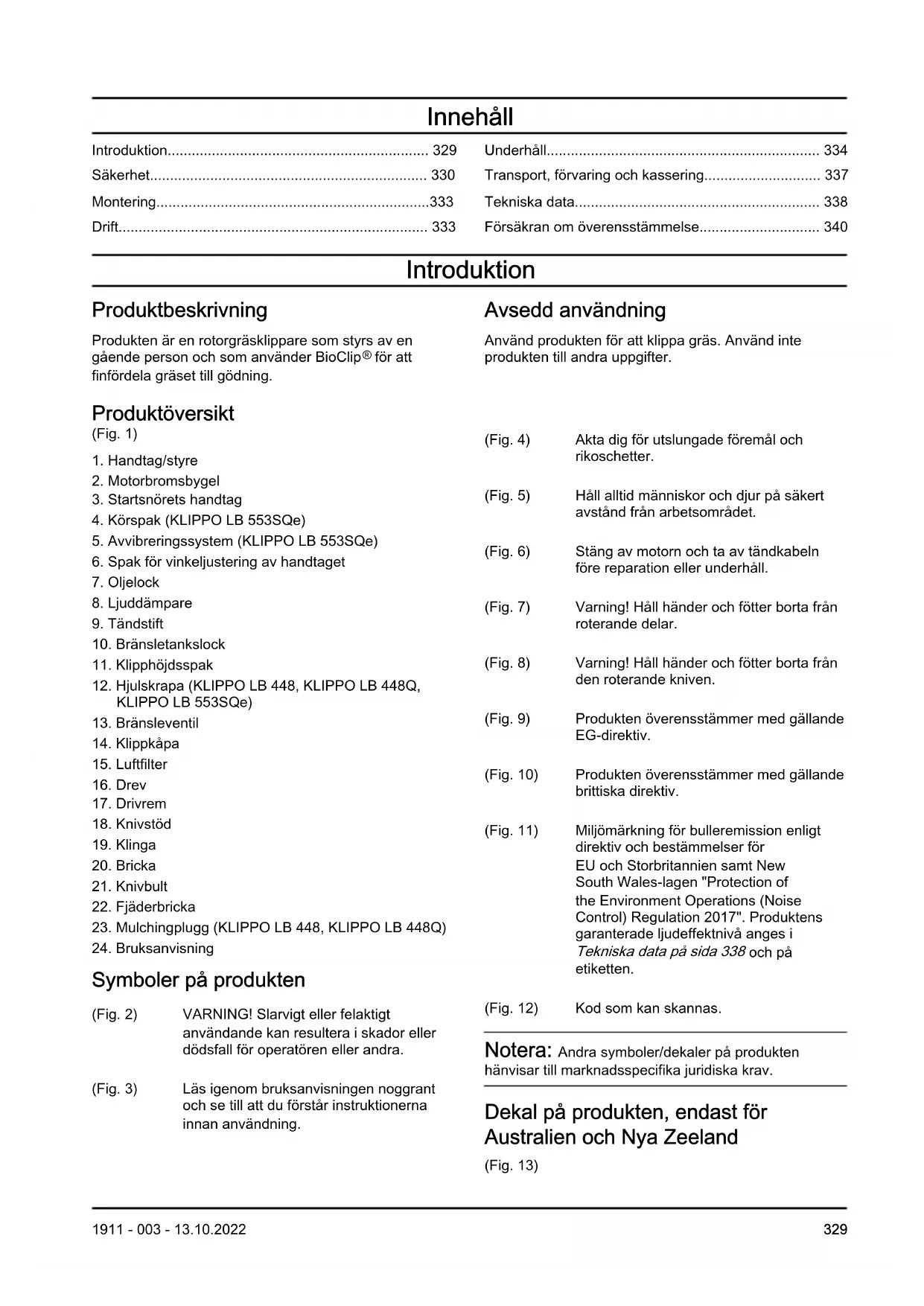

Transport, forvaring och kassering 337

Tekniska data. 338

Forsakranom overensstammelse. 340

Introduction

Produktbeskrivning

Produkten ar en rotorgräsklippare som styrs av en gäende person och som använder BioClip® for att finfördela graset till godning.

Produktoversikt

(Fig. 1)

1. Handtag/styre
2. Motorbromsbygel
3. Startsnörets handtag
4. Körspak (KLIppo LB 553SQe)
5. Avvibreringsystem (KLIPO LB 553SQe)
6. Spak for vinkeljustering av handtaget
7. Oljelock
8. Ljuddampare
9. Tändstift
10. Bransletankslock
11. Klipphöjdsspak
12. Hjulskrapa (KILIPPO LB 448, KILIPPO LB 448Q, KILIPPO LB 553SQe)
13. Bransleventil
14. Klippkäpa
15. Luftfilter
16. Drev
17. Drivrem
18. Knivstod
19. Klinga
20. Bricka
21. Knivbult
22. Fjaderbricka
23. Mulchingplugg (KLIPO LB 448, KLIPO LB 448Q)
24. Bruksanvisning

(Fig. 2) VARNING! Slarvigt aller felaktigt anvandende kan resultera i skador aller dödsfall for operatoren aller andra.

(Fig. 3) Lásigenom braksanvisingen noggrant och se till att du Förstär instruktionerna innan användning.

Avsedd användning

Använd Produkten für att klippa gräs. Använd inteprodukten till andra uppgifter.

(Fig. 4) Akta dig for utslungade foremal och rikoschetter.

(Hag. 5) Häll alltid manniskor och djur på sakert avständ frän arbetsområdet.

(Fig. 6) Stäng av motorn och ta av tändkabelnFore reparation ell underhäll.

(Fig. 7) Varning! Håll händer och fötter borta frän roterande delar.

(Fig. 8) Varning! Håll händer och fötter borta frän den roterande kniven.

(Fig. 9) Produkten overensstämmer med gällande EG-direktiv.

(Fig. 10) Produkten overensättemer med gällande brittiska direktiv.

(Fig. 11) Miljömarkning für bulleremission enigt direktiv och bestämmelser für EU och Storbritannien damit New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektniva anges i Tekniska data på sida 338 och på etiketten.

(Fig. 12) Kod som kan skannas.

Notera:Andra symboler/dekaler pa produiten hanvisar till marknadsspecifika juridiska krav.

Dekal på produiten, endast für Australien och Nya Zeeland

(Fig. 13)

Häll händer och fötter borta frän den roterande kniven.

Euro V-utsläpp

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den harprodukten.

Produktansvar

Enligt lagstiftningen for produitansvar ansvarar vi inte

for skador som var produit orsakar om:

• Produkten reparas felaktigt
• Produkten repareras med delar som intekommen fran tillverkaren eller inte har godkants av tillverkaren
• Produkten har att tillbehör som intekommen frän tillverkaren eller inte har godkänts av tillverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for att betona speciellt viktiga delar i braksanvisingen.

WARNING: Används om det finns risk für skador eller dödsfall für användaren ihrer kringstaende om anvisingarna i braksanvisingen inte följs.

OBSERVERA: Anvands om det finns risk for skada pa produits, annat material aller det angransande omraret om anvisingarna i bruksanvisingen inte foljs.

Notera: Används für att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Denna Produktär farlig om den används på fel satt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer sökerhetsinstruktionerna.
• Denna produit alstrar att elektromagnetiskt falt under drift. Detta falt kan under vissa omstandigheter ge paverkan på aktiva eller passiva medicinska implantat. For att reducera risiken for omstandigheter som kan leda till allvarlga aller livshotande skador rekommenderar vi daffor personer med implantat att radgora med lakare samt tillverkaren av det medicinska implantatet innanenna produit anvands.

• Var alltid forsiktig och använd sunt fornuft. Om duinte vet hur du skanvändaprodukten i en särskild situation skad stanna den och talam eden Husqvarna-aterforsäljare innan du fortsetter.

• Tänk på att användarenkommen att hällas ansvarig För olyckor som involverar andra manniskor aller deras egendom.

• Hållprodukten ren. Se till att du kan läs skyltar och dekaler tydligt.
• Lát inte nágon använda produits om du inte ár saker på att personen har LAST och Förstär innehålet i braupsanvisningen.
• Lat inte barn användaprodukten.
• Häll barn borta fran klippområdet. En vuxen person maste vara narvarande hela tiden.
• Lat inte en personutan kannedom om instruktionerna anvandaprodukten.
• Overvaka alltid en person med nedsatt fysisk eller mental kapacitet som anvanderprodukten. En vuxen person maste vara narvarande hela tiden.
• Använd aldrig Produkten om du ärrott, sjuk eller om du är paverkad av alcohol, droger aller lakemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
• Använd inte Produkten om den ar trasig.
• Modificera aldrig den hare Produkten och använd den inte om det är möjigt att den har blivit modifierad av andra.
• Andra inte installingen für motorns varvitalsreglering.

Sakerhet i arbetsomradet

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Ta bort foremål somgrenar, kvistar och stenar frän arbetsområdet innan du använderprodukten.
• Objekt som slår mot skärutrustingen kan slungas ut och orsaka skador på personer och foremål. Håll alltid manniskor och djur på sakert avständ frånprodukten.

• Använd aldrig produkt väder, som dimma, regn, hard vind, extrem kyla och risk für blixtnedslag. Det ar ansträngande att anvanda produkt väder eller på fuktiga eller vata platser. Dålgigt väder kan leda till farliga forhällanden, t.ex. hala ytor.

• Håll utkik after personer, föremål och situationer som kan forhindra saker användning avprodukten.

• Håll utkik after hinder, som röttter, stenar,GRENAR, goproar och diken. Langt gras kan dölja hinder.
• Det kan vara farligt att klippa gras i sluttningar.
  Använd inteprodukten i terräng som lutar mer an 15^ .
• Klipp tvärs over sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda horn och foremål som skymmer sikten.

Arbetssakerhet

WARNING: Läs varningsinstruktionerna. nedan innan du anvanderprodukten.

• Använd enbart den har Produkten für att klippa gräsmattor. Det ar inte tillatet att anvanda den für andra uppgifter.
  Använd personlig skyddsutrustning. Se Personlig skyddsutrustning pa sida 331.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stangt utrymme aller nara brandfarliga material. Motoravgaserna ar heta och kan medfora gnistor som kan orsaka brand.
• Använd inte Produkten utan att kniven och alla kapor ar korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.
• Se till att kniven inte slar emot foremål som stenar och röttter. Detta kan gōr aatt kniven skadas och bōj motoraxeln. En bojd axel orsakar kraftiga vibrationer och risken for att kniven lossnar blir mycket hög.
• Om kniven träffar ét t forestål erer om det uppSTAR vibrationner ská du omedelbart stanna produkten. Koppla bort tandkabeln frán tandstiftet. Kontrollera om det finns nagra skador på produkten. Reparera skadorna eller lát en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget Near motorn ar igang.
• Ställprodukten på att stabilt plant underlag och starta den. Se till att kniven inte vidör marken aller andra foremål.
• Håll dig alltid bakomprodukten nar du använden den.
• Låt alla hjul stå pa marken och häll bada händerna pa handtaget när du använderprodukten. Häll händer och fötter borta frän de roterande knivarna.
• Luta inteprodukten nar motorn ar igang.
• Var försiktig Near du drarprodukten bakat.
• Lyft aldrig upp Produkten nar motorn ar igang. Om du maste lyfta Produkten sku du forst stanna motorn och koppla bort tandkabeln fran tandstiftet.
• Gå inte bakkänges nar du använderprodukten.

• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gängar av grus, sten och asfalt.

• Springinte medprodukten narn motorn ar igang. Ga alltid nar du anvander Produkten.

• Stäng av motorn innan du äandrar klipphöjden. Görd aldrig justeringar med motorn igäng.
• Lämna aldrigproduktenutanfor ditt synfalt med motorn igang. Stäng av motorn och se till att skärutrustningen inte roterar.

Sakerhetsinstruktioner for drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Personlig skyddsutrusting kan inte elimineras skaderiskehen welt, men den reducerar effekten av en skada vid att eventuellt olyckstillbud. Be din aterforsaljare om hjalp med att valja ratt utrusting.
• Använd hörskyydd om ljudnivan ar högre an 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare längbyxor.
• Använd skyddshandskar vid behov, till exemplar绑定 du ansluter, undersöker eller rengör skärutrustningen.

Sakerhetsanordninger pa produiten

WARNING: Läs varningsinstruktionerna. nedan innan du använderprodukten.

• Använd inte en produit med defekta sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkapan

Klippkápan dāmpar vibrationerna och minskar risken for skador orsakade av kniven.

• Undersök klippkåpan for att se till att)där inte finns nagra skador, t.ex. sprickor.

Motorbromsbgel

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

For att inspektera motorbromsen ska du starta motorn och sedan slappa motorbromsbygeln. Om motorn inte stannar inom tre sekunder skau du lata en godkand Husqvarna-serviceverkstad justera motorbromsen.

(Fig. 14)

WARNING: Overexponering av vibrationer kan orsaka blodkarls-ller nervskador hos personer med dalg blodcirkulation. Uppsok likare om du upplever symptom som kan relateras till overexponering av vibrationer. Exempel pa sadana symptom ar domningar,avsaknad av kansel, kittlingar, stickningar, smarta,avsaknad erler reducing av normal styrka, forandringar i hudens farg ellere dess yta. Dessa symptom upptrader vanligtvis i fingrar, harder erler handleder.

Avvibreringsystemet minskar vibrationerna i handtaget under användning.

Ståröret i styret och klippkäpan minskar vibrationerna. KLIPO LB 553SQe har dessutom fyra avvibreringselement på styret.

• Inspektera styret och avvibreringselementen for att se till att det inte finns nagra skador. (Fig. 15)

Kontrollera remkåapan (KLIPPO LB 553SQe)

Remkāpan minskar risken for skador ochhindrar att en brusten drivrem skjuts ut.

• Se till att remkapan inte har skador och att den ar korrekt monterad. (Fig. 16)

Ljuddampare

Ljuddamparen haller ljudnivan till ett minimum och leder bort motorns avgaser fran foraren.

Använd inte Produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisiken.

WARNING: Ljuddamparen blir mycket varm under och after använding samt nar motorn går på tomgang. Var försiktig nara brandfarliga material och/eller ángor for att forbhindra brand.

Kontrollera luddamparen

• Undersök ljuddämparen regelbundet für att se till att den ar korrekt monterad och inte skadad.

Branslesakerhet

WARNING: Läs varningsinstruktionerna. nedan innan du anvander Produkten.

• Starta inte Produkten om det finns bränds ileller motoroljapaprodukten. Ta bort det oönskade branslet/oljan och lat Produkten torka.

• Om du spillt bransle på kläderna skall dessa bytas omedelbart.

• Se till att inte få brändsle på kroppen, det kan orsaka personskador. Om du fär brändsle på kroppen skä du använda tvål och vatten for att ta bort brändslet.

• Starta inte Produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.
• Var forsiktig med branske. Branske ar brandfarlicht och angorna ar explosiva och kan ansaka skador eller dödsfall.
• Undvik att andas in bransleångor dā det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.
• Rok inte i narheten av branslet aller motorn.
• Placera inga varma foremål i narheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på brännle bör du öppna bränstankloket längsamt och försiktigt släppa pātrycket.
• Fyll inte på brändsle i motom inomhus. Otilräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.
• Dra at bransletankkocket ordentlich. Om bransletankkocket inte dras at ordentlich finns det en risk for brand.
• Flytta produit minst 3m fran den plats darr du fyllde pa tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att brändslet expanderar. Lämna lite plats langst upp på tanken.

Sakerhetsinstruktioner for underhall

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Motorns avgaser innehäller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.
• Innan du utfor underhäll på produitka du stänga av motorn och ta bort tandkabeln frän tandstiftet.
• Använd skyddshandskar när du utfor unterhalb på skärutrustingen. Kniven ar mycket vass och skärskador uppSTAR latt.
• Tillbehör ochändringar avprodukten som inte godkänts av tillverkaren kan orsaka allvarliga skador aller dödsfall. Modificera inteprodukten. Använd endast tillbehör som godkänts av tillverkaren.
• Om unterhalb inte utförs korrekt och regelbundet ökar risken für personskador och skador på Produkten.
• Utför endast unterhalb entigt anvisningarna i den har bruksanvisingen. All annan service maste utforas av en godkänd Husqvarna-serviceverkstad.
• Lat en godkänd Husqvarna-serviceverkstad utföra service på Produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduction

WARNING: Innan du monterar produkten mäste du lasaigenom och Första kapitlet om sökerhet.

WARNING: Avlagsna tandstiftskabeln fran tandstiftet innan du monterarprodukten.

Montera och justera handtaget

1. Ta bort handtagsmuttern och brickan fran plattan pa det övre handtaget.
2. Placera det övre handtaget i rätt läge på det undre handtaget.

OBSERVERA: Se till att ledningarna inte klams eller skadas.

1. Fäst brickan och handtagsmuttern. (Fig. 17)

2. Vrid handtaget till sidan for en bättre position nar du använderprodukten nara en vagg. (Fig. 18)

3. Justera handtaget till en lamplig hojd

a) KLIPO LB 448, KLIPO LB 448Q: Vrid justeringshulen på chassit for att justera handtaget vertikalt. (Fig. 19)
b) KLIKPO LB 442Q: Lossa muttern och justera handtaget vertikalt. Dra at muttern när handtaget ar i ratt lage. (Fig. 20)
c) KLIKPO LB 553SQe: Lyft handtagets inställningsstag och for handtaget framät aller bakät für att ställa in höjden. Handtagets Höjd har två lagen. (Fig. 21)

Montera mulchingpluggen (KLIPO LB 448, KLIPO LB 448Q)

1. Luta Produkten bakat med tandstiftet uppat.
2. Satt mulchingpluggens stift i halen fran insidan av klippkapan. (Fig. 22)
3. Skruva i skruvarna till mulchingpluggen fran utsidan av klippkapan. (Fig. 23)

Drift

Introduction

WARNING: Innan du anvander\ produkten måste du lasaigenom och Första\ kapitlet om sakerhet.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila enheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer Produktinformation.
• Information om, och hjälp med,produktdelar och service.

Börja anecdá Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registraringen i Husqvarna Connect-appen.
3. Folj instruktionerna i Husqvarna Connect-appen for att ansluta och registreraprodukten.

Innan du anvander Produkten

1. Läsigenbrunsanvisingen noggrant och se till att du Förstär instruktionerna.

2. Undersök skärurustningen for att se till att den ar korrekt monterad och justerad. Se Kontrollera skärurustningen på sida 335

3. Fyll bransletanken. Se Fylla pa bransle pa sida 333.

4. Fyll oljetanken och kontrollera oljenivan. Se Kontrollera oljenivan pa sida 336.

Fylla pâ brännle

Använd miljoanpassad bensin/alkylatbensin om det finns. Om miljoanpassad bensin/alkylatbensin inte finns tillganglig skau ndavnda blyfri bensin ell blyad bensin av hog kvalitet med ett oktantal pa minst 90.

OBSERVERA: Använd inte bensin med att ontantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

1. Oppna tanklocker langsamt for att slappa pa trycket.
2. Fyll pa langsamt med en bransledunk. Om du spiller bransle sca du ta bort det med en trasa och lata bensinresterna avdunsta. (Fig. 24)
3. Torka rent runt bransletanklocket.
4. Dra Åt brändsletankloket ordentlich. Om brändsletankloket inte dras Åt ordentlich finns det en risik För brand.
5. Flyttaprodukten minst tre meter fran den plats darr du fyllde pa tanken innan du startar den.

Stalla in klipphöjden

Klipphofden kan justeras i fyra nivaer for KLIPO LB 442Q, fem nivaer for KLIPO LB 553SQe och sex nivaer for KLIPO LB 448, KLIPO LB 448Q.

1. Flytta klipphöjdsspaken for att Höja eller sanka klipphöjden.

a) For KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q flytar du klipphojdsspaken framat for att hoja klipphojden. Flytta klipphojdsspaken bakat for att sanka klipphojden. (Fig. 25)
b) For KLIIPPO LB 553SQe flyttar du klipphojdsspaken bakat for att hoja klipphojden. Flytta klipphojdsspaken framat for att sanka klipphojden. (Fig. 26)

OBSERVERA: Stall inte in forlag klipphojd. Knivarna kan traffa marken om grasmattans yta inte ar plan.

Startaprodukten

1. Se till att tandkabeln ar ansluten till tandstiftet.
2. Oppna branslekranen. (Fig. 27)
3. Stå bakomprodukten.
4. Håll motorbromsbygeln mot handtaget. (Fig. 28)
5. Häll i startsnörets handtag med höger hand.
6. Dra langsamt i startsnoret tills du känner ett motstand.
7. Dra kraftigt for att starta motorn.

WARNING: Vira inte startsnoret runt handen.

OBSERVERA: Dra inte ut startsnoret helt. Slapp inte startsnorets handtag när startsnoret ar utdraget.

Stoppa Produkten

• For att bara stoppa drivningen ska du slappa motorbromsbygeln en liters bit.
  For att stanga av motorn ska du slappa motorbromsbygeln welt.
• Stäng branslekranen. (Fig. 29)

Anvanda drivningen på hjulen ((KLIPO LB 553SQe))

Tryck ner korspaken. (Fig. 30)
- Innan du drar produkten bakat koplar du ur drivningen och skjuter produkten framat ca 10cm.
- Släpp motorbromsbygel en liters bit für att koppla ur drivningen, t.ex.nardu gär nara ett hinder.

Fåett braresultat

• Använd alltid en vass kniv. En slo kniv ger att ojemnt resultat och gräsets snittyta blir gul. En vass kniv forbrukar minde energia an en slo kniv.
• Klippinte mer an en tredjedel av gräsets langd. Klipp Först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lámplig niva. Om gräset ar vändigt langt kan du körå sakta och klippa två gänger vid behov.
• Klipp i olika riktningar varje gäng for att undvika ränder i gräsmattan.
• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresolutatet. Se Rengöräprodukten utvändigt på sida 335

Underhäll

Mer information finns har i www.husqvarna.com.

Underhällsschema

Underhalsintervallen beraknas utifrnan daglig anvandning av Produkten. Intervallen andras omprodukten inte anvands dagligen.

Forernderhalsommarkerasmed*skadusanvisningarnaisakerhetsanordningerpaproduktenpasa 331.

Introduction

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

För allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanter ar att du kan fä en fackmannamässig reparation och service utförd. Om din äterförsäljare inte ar en serviceverkstad kan du tala med dem für information om narraste serviceverkstad.

Underhäll	Dagligen Varje vecka	Varje må-nad
Utför en allmäninspection X
Kontrolera oljenivān X
Underhäll	Dagligen Varje vecka	Varje mänad
Rengöräprodukten X
Rengör luftfiltret X
Kontrolera skärutrustningen X
Kontrolera klippkåpan* X
Kontrolera motorbromsbygeln* X
Kontrolera ljuddämparen* X
Kontrolera tändstiftet X
Kontrolera om drivremmen har skador X
Rengörväxelhuset X
Für KLIKPO LB 448. Byt ut oljan ( Första gängen after fem timmars användning, sedan after var 25:e timmes användning och varje År)		X
Für KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe. Byt ut oljan ( Första gängen after fem timmars användning, sedan after var 50:e timmes användning och varje År)		X
Byt luftfilter X
Kontrolera brändlesystemet X
Kontrolera och justera drivningen (kopplingsvajer) X

Allmaninspection

• Se till att alla skruvar och muttrar på produiten är korrekt áldragna.

Rengöraprodukten utvändigt

• Använd en borste für att ta bort lov, gräs och smuts.
• Kontrollera att luftintaget på motorns ovensida inte ar igentäppt.
• Undvik att anvanda hogtryckstvatt när du rengör maskinen.
• Om du använder vatten für att rengöräprodukten, ská du inte spola vatten direkt på motorn.

Inspektera drivremmen och rengöraväxelhuset (KLIPPO LB 553SQe)

1. Ta bort skruvarna pa remkapan. (Fig. 16)
2. Dra remkapan framat och ta bort den. (Fig. 31)
3. Inspektera om drivremmen och remhjulet har skador.
4. Använd en borste für att ta bort lov, gras och smuts fran væxelhuset. (Fig. 32)

Rengöra insidan av klippkåpan

1. Placera produkten på sedan med ljuddämparen nedat.

OBSERVERA: Om produiten placeras med luftfiltret nedat kan motorn skadas.

1. Spola av klippkapans insida med vatten.

Kontrollera skärutrustningen

WARNING: For att forhindra oavsiktlig start sca du ta bort tandkabeln fran tandstiftet.

WARNING: Använd skyddshandskar\ när du utfor unterhalb på skärutrustingen.\ Kniven ar mycket vass och skärskador\ uppstårätt.

1. Kontrollera sa att skarutrustningen inte ar skadad ellher sprickor.Byt alltid ut skadad skarutrustning.
2. Titta pa kniven for att se om den ar skadad eller slo.

Notera: Kniven maste balanseras när den har slipats. Lat en serviceverkstad slipa, byta och balansera kniven. Om du Trafford att hinder som gört att Produkten stannar sca du byta ut den skadade kniven. Lat serviceverkstaden bedöma om kniven kan slips asller maste ersättas.

Byta knivar

1. Las kniven med en trabit. (Fig. 33)
2. Ta bort knivbulten, fjaderbrickan och kniven. (Fig. 34)
3. Kontrollera om knivstodet och knivbulten har skador.

a) Om du byter ut kniven eller knivstodet skadu ocksa byta ut knivbulten, fjaderbrickan och friktionsbrickan.

1. Kontrollera motoraxeln for att se till att den inte ar böjd.
2. När du monterar den nga kniven sca du rikta knivens böjdaändar mot klippkapan. (Fig. 35)
3. Lagg friktionsbrickan och kniven mot knivstodet. (Fig. 36)
4. Se till att kniven ar i linje med motoraxelns mitt. (Fig. 37)
5. Lás kniven med en trabit. (Fig. 38)
6. Montera fjaderbrickan och dra at bulten med ett vridmoment pa 70 Nm. (Fig. 39)
7. Dra runt kniven for hand och se till att den roterar fritt.

WARNING: Använd

skyddshandskar. Kniven ar mycket vass och skärskador uppstar latt.

1. Starta Produkten für att testa kniven. Om kniven inte ar korrekt monterad känner du vibrationer i produit ether sa ar klippresuktat otilfredsstallande.

Kontrollera oljenivån

OBSERVERA: For lag oljeniva kan orsaka allvarliga motorskador. Kontrollera oljenivan innan du startarprodukten.

1. Ställprodukten på plan mark.
2. Ta bort oljetanklocket med matstickan.
3. Torka av oljan fran matstickan.
4. Satt tillbaka matstickan helt oljetanken. Dra at oljetankens lock for att sakerstalla att oljeniv'an visas korrekt.
5. Ta bort matstickan.
6. Kontrollera oljenivan pa matstickan.
7. Om oljenivān ār lāg ská du fylla pá med motorolja och kontrollera oljenivān igen.

(Fig. 40)

Notera: Använd en tratt für att forbindra spill.

Byta motorolja

WARNING: Motorolja ar mycket het direkt after att motorn stoppats. Låt motorn svalna innan du tapper ur motoroljan. Om du spiller olja på huden måste du rengörä med tvål och vatten.

(Fig. 41)

1. Ta bort tandkabeln fran tandstiftet.
2. Ta bort oljetanklocket.
3. Tappa ur motoroljan.

a) För modeller med avtappningsplugg: Ställ en behällare under avtappningspluggen att samla upp motoroljan i.
b) För modeller utan avtappningsplugg eller om det inte går att placera en behällare under avtappningspluggen: Använd en oljepump (tillbehör) for att tappa ur motoroljan frän oljetanken.

1. Fyll pa ny motorolja av den typ som rekommenderas i Tekniska data pa sida 338.
2. Kontrollera oljenivan. Se Kontrollera oljenivan paskida 336

Luftfilter

Notera: Ett lange anvant luftfilter kan aldrig blifullstandigt rent. Byt luftfiltret regelbundet. Byt alltid utett skadat luftfilter.

Ta bort och installera luftfiltret (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

WARNING: Använd skyddshandskar.

1. Tryck på klammorna på luftfilterkapan.
2. Ta forsiktigt bort luftfilterkapan (A) fran motorn.
3. Ta bort luftfiltret (B) och skumfiltret (C). (Fig. 42)
4. Undersök om luftfiltret ar skadat. Byt luftfiltret om det ar skadat.
5. Rengör och undersök luftfiltret. Se Rengöring av luftfiltret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) på sida 336.
6. Installera i omvänd ordningsfoljd.

OBSERVERA: Kör aldrig motorn utan monterat luftfilter aller om luftfiltret ar smutsigt.

OBSERVERA: Byt luftfiltret om det inte blir helt rent erer om det ar skadat. Ett defekt luftfilter leder till skador pa motorn.

1. Tryck pa sparrflikarna (A), ta bort luftfilterkapan (B) och ta bort luftfiltret (C). (Fig. 43)
2. Sla luftfiltret mot en hard yta aller blas tryckluft genom luftfiltret fran den rena sidan av luftfiltret.

OBSERVERA: Använd inte en borste für att ta bort smuts eftersom smutsen dà trycks in i luftfiltret.

1. Rengör luftfilterhällaren (D) och luftfilterkapan lock med en fuktig trasa.

OBSERVERA: Se till att ingen smutskommen in i luftkanalen (E).

1. Installera luftfiltret. Se till att luftfiltret ligger helt tatt mot luftfilterhällaren.
2. Montera luftfilterkapan med de nedre flikarna forst.

Rengora luftfiltret (KLIPO LB 448)

OBSERVERA: Kör aldrig motornutan monterat luftfilter aller om luftfiltret arsmutsigt.

OBSERVERA: Byt luftfiltret om det inte blir helt rent erler om det ar skadat. Ett defekt luftfilter leder till skador pa motorn.

1. Tryck pā sparrflikarna (A), ta bort luftfilterkāpan (B) och ta bort luftfiltret (C). (Fig. 44)
2. Sla luftfiltret mot en hard yta aller blas tryckluft genom luftfiltret fran den rena sidan av luftfiltret.

OBSERVERA: Använd inte en borste für att ta bort smuts eftersom smutsen dā trycks in i luftfiltret.

1. Rengör luftfilterhällaren (D) och luftfilterkapan lock med en fuktig trasa.

OBSERVERA: Se till att ingen smutskommen in i luftkanalen (E).

1. Montera luftfiltret. Se till att luftfiltret ligger helt tatt mot luftfilterhällaren.
2. Montera luftfilterkapan med de nedre flikarna forst.

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tandstiftstyp. Fel typ av tandstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har låg effekt,
  ar svår att starta eller inte fungerar korrekt vid tomgangsvarvtil.
• Folj dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Se till att branslebandningen ar korrekt.
c) Set till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodvständet ar korrekt, se Tekniska data pá sida 338. (Fig. 45)
• Byt ut tandstiftet vid behov.

Kontrollera branslesystemet

• Kontrollera bransletankloket och tätningen till bransletankloket for att se till att det inte finns nagra skador.
• Kontrollera bransleslangen for att se till att inget lackage forekommer. Om bransleslangen ar skadad sha du lata en serviceverkstad byta ut den.

Transport, forvaring och kassering

Transport och forvaring

• Vid förvaring och transport avprodukten och branslet skadu se till att det inte forekommer nagot laktion erler avgaser. Gnistor eller oppen eld, t.ex. frän elektriska apparater erller pannor, kan orsaka brand.
• Använd alltid godkända behällare für transport och forvaring av bränse.

• Töm brändsletankeninnanduplacerarproduktenforforvaringunderlenlangterid.Kasserabransletpalaamliganvisadplats

• Fästprodukten ordentlich unter transport für att forhindra skador och olyckor.

• Forvara Produkten i ett LAST utrymme for att forhindra atkomst for barn aller personer som inte ar behöriga.
• Förvaraproduktenpàn torr och frostfri plats.

Kassering

Följ lokala atervinningsbestammelser och tillampliga forordninger.
- Kassera alla kemikalier, som olja och bränsle, vid en serviceverkstad eller på lamplig anvisad plats.

Tekniska data

Tekniska data

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Motor
Varumärke Husqvarna Honda Husqvarna	Husqvarna
Modell HS 166AP GCVx-145 HS 166AP	HS 166AP
Motortyp	Encylindrig, fyr-takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV
Slagvolym, cm3	166 145 166 166
Varvital, varv/min 2900 2900 2900 2900
Nominell motoreffekt, kW 126	2,75 2,7 2,75 2,75
Tändsystem
Tändstift	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodavständ, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Bränsle- och smörjsystem
Typ av motorsörjning Splash Splash	Splash Splash
Volym bensintank, liter 1,5 0,9 1,5 1,5
Volym oljetank, liter	0,5 0,55 0,5 0,5
Motorolja 127	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Vikt
Med tomma tankar, kg	25,5 27,5 29,0 38,5
Bulleremission 128
Ljudeffektnivå, uppmätt dB(A)	92	90	93	95
Ljudeffektnivå, garanterad LwA dB(A)	94	91	93	96
Ljudnivær 129
Ljudtrycksnivå vid användarens öra, dB(A)	81 77 79 83
Vibrationsnivær, \(a_{hveq}\ ^{130}\)
Handtag, m/s2	5,1 4,5 4,2 3,4
Skärurrustning
Klipphöjd, mm 34-55 30-60 30-60 28-65
Klippbredd, mm 420 480 480 530
Blad	Mulch - 42 cm5028812-10	Mulch - 48 cm5028813-10	Mulch - 48 cm5028813-10	Mulch - 53 cm2956732-20
Drivning
Hastighet, km/h - - - 4,8

Försakran om överensstammelse

EU-forsakran om overensstammelse

Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: [phone], forsakrar pa eget ansvar attprodukten:

Beskrivning Gräsklippare
Varumärke Husqvarna
Typ/Modell KLIKPO LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
Identifiering Serienummer mer daterade 2022 och fremåt

uppfyller alla krav i foljande EU-direktiv och forordninger:

Direktiv/förordning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetik kompatilitet"
2000/14/EC "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning"

och att foljande standarder och/eller tekiska
specifikationer tillampas: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. har intygat overensstammelse med rädets direktiv 2000/14/EG, procedur for utvärdering av overensstammelse: bilaga VI.

For information om bulleremissioner, se Tekniska data paskida 338.

Huskvarna, 2022-11-07

Claes Losdal, utvecklingschef/tradgardsprodukter, Husqvarna AB

Ansvarig for teknik dokumentation
