Produkta veids	Motopļāvējs stūmējs
Zīmols	Husqvarna
Modelis	KLIPPO LB 442Q
Dzinējs	Husqvarna HS 166AP, viencilindra 4-taktu, OHV, 166 cm³, 2900 apgr./min, 2,75 kW
Pļaušanas platums	420 mm (42 cm)
Pļaušanas augstums	34-55 mm, 4 līmeņi
Pļaušanas sistēma	BioClip (mulčēšana), rotējošs smalcinātāja asmens 42 cm
Svars (tukšas tvertnes)	25,5 kg
Degvielas tvertnes tilpums	1,5 L
Eļļas tvertnes tilpums	0,5 L
Dzinēja eļļas tips	Husqvarna SAE 30
Aizdedzes svece	Husqvarna HQT-7, atstarpe 0,7-0,8 mm
Garantētais skaņas jaudas līmenis	94 dB(A)
Skaņas spiediena līmenis pie auss	81 dB(A)
Vibrācijas (rokturis)	5,1 m/s²
Pļaušanas augstuma regulēšana	Svira ar 4 pozīcijām
Rokturis	Regulējams augstumā (atskrūvējot uzgriezni)
Drošības ierīces	Motora bremze (bremzes rokturis), pļaušanas pārsegs, trokšņa slāpētājs
Ieteicamā apkope	Eļļas maiņa ik pēc 50 h vai 1 gada, gaisa filtrs katru mēnesi, aizdedzes svece katru sezonu
Asmens references numurs	5028812-10
Paredzētais lietojums	Dzīvojamās zonas zāles pļaušana

Bieži uzdotie jautājumi - KLIPPO LB 442Q HUSQVARNA

Kāda veida degviela jāizmanto Husqvarna KLIPPO LB 442Q zāles pļāvējam?

Izmantojiet bezsvina benzīnu ar oktānskaitli vismaz 90 RON (87 AKI). Ieteicams izmantot alkilāta vai ekoloģisko benzīnu. Nekad neizmantojiet benzīnu ar zemāku oktānskaitli.

Kā noregulēt pļaušanas augstumu uz KLIPPO LB 442Q?

Pārvietojiet pļaušanas augstuma sviru uz priekšu, lai palielinātu augstumu (garāka zāle), un atpakaļ, lai samazinātu augstumu (īsāka zāle). Augstumu var regulēt 4 līmeņos no 34 līdz 55 mm.

Kādu dzinēja eļļu izmantot un kā pārbaudīt līmeni?

Izmantojiet Husqvarna SAE 30 eļļu (vai ekvivalentu). Lai pārbaudītu līmeni, novietojiet pļāvēju uz līdzenas virsmas, izņemiet mērītāju, noslaukiet to, ievietojiet to pilnībā bez ieskrūvēšanas, pēc tam izņemiet, lai nolasītu līmeni. Līmenim jābūt starp atzīmēm.

Cik bieži jāmaina eļļa?

Pirmā eļļas maiņa jāveic pēc 5 stundu lietošanas, pēc tam ik pēc 50 stundām vai reizi gadā. Ja nepieciešams, izmantojiet eļļas sūkni un ievērojiet pārstrādes norādījumus.

Kā iedarbināt KLIPPO LB 442Q zāles pļāvēju?

Pārliecinieties, ka aizdedzes vads ir pievienots aizdedzes svecei, atveriet degvielas vārstu. Turiet motora bremzes rokturi pret stūri, pēc tam lēnām velciet startera vadu, līdz jūtat pretestību, pēc tam velciet strauji.

Ko darīt, ja asmens atsitas pret šķērsli?

Nekavējoties apturiet motoru, atvienojiet aizdedzes vadu. Pārbaudiet asmeni, asmens balstu un vārpstu. Nomainiet bojātās detaļas. Ja asmens ir notrulināts, lieciet to uzasināt profesionālim.

Kā tīrīt pļāvēju pēc lietošanas?

Izmantojiet suku, lai noņemtu zāli un netīrumus. Nekad neizmantojiet augstspiediena tīrītāju. Lai notīrītu pļaušanas pārsega iekšpusi, sasveriet pļāvēju (trokšņa slāpētājs uz leju) un noskalojiet ar ūdeni. Izvairieties no ūdens šļakatām uz motora.

Kāda veida aizdedzes svece ir ieteicama?

Ieteicamā aizdedzes svece ir Husqvarna HQT-7 ar elektrodu atstarpi 0,7 līdz 0,8 mm. Pārbaudiet un notīriet aizdedzes sveci, ja motoram ir grūtības iedarbināties vai tas darbojas neregulāri.

Kā uzglabāt pļāvēju ziemai?

Iztukšojiet degvielas tvertni, notīriet pļāvēju, pārbaudiet eļļu un veiciet nepieciešamo apkopi. Uzglabājiet to sausā, aizsargātā vietā pret salu, bērniem nepieejamā vietā.

Vai KLIPPO LB 442Q zāles pļāvējs ir aprīkots ar piedziņas sistēmu?

Nē, KLIPPO LB 442Q modelis ir stūmējams pļāvējs bez piedziņas. Tikai KLIPPO LB 553SQe modelim ir riteņu piedziņa.

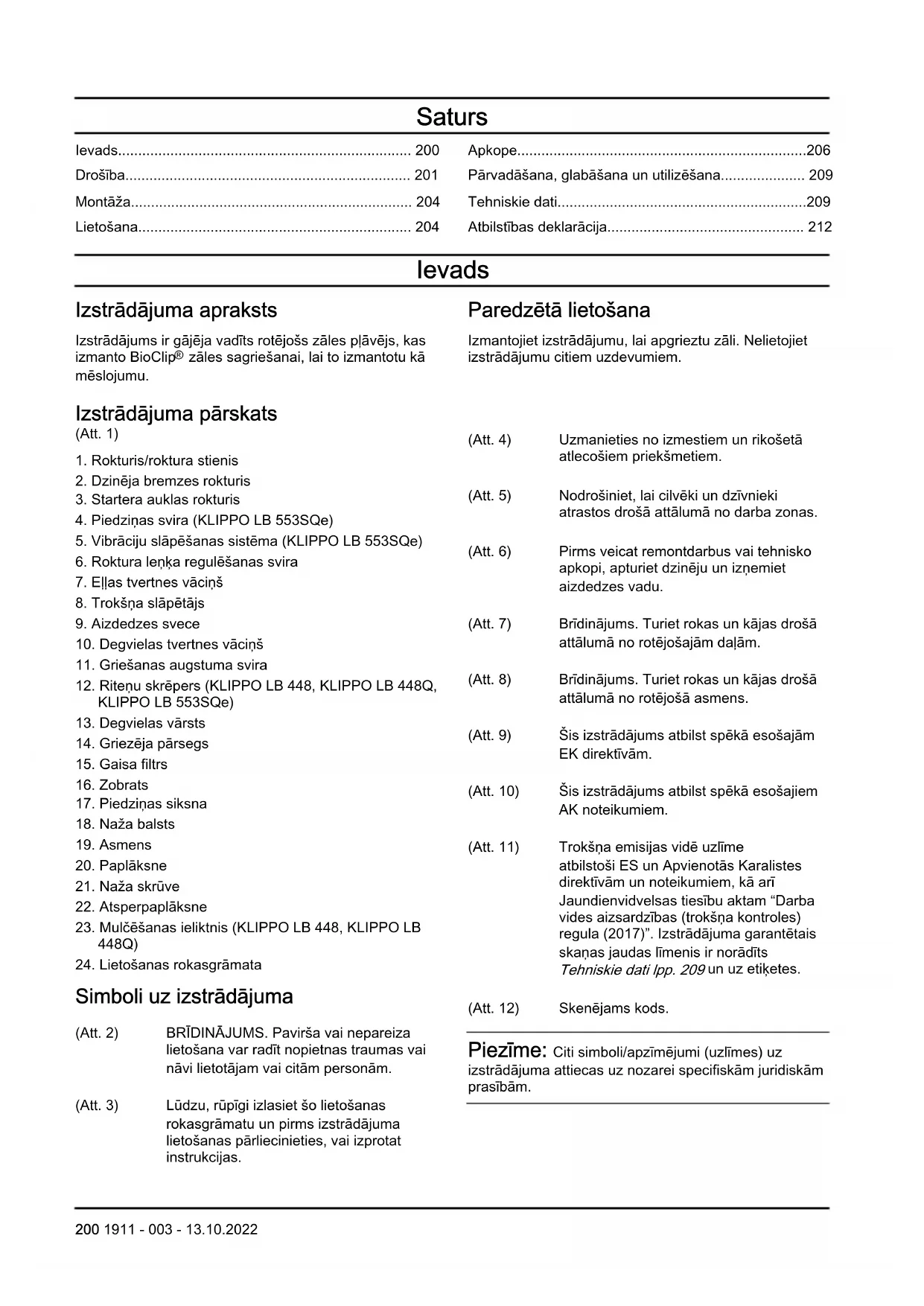

LIETOŠANAS INSTRUKCIJA KLIPPO LB 442Q HUSQVARNA

Izstrādājuma apraksts

lzstradajums ir gajeja vadits rotejoss zales plavejs, kas izmanto BioClip® zales sagriesanai, lai to izmantotu kā mēslojumu.

lzstrādājuma pārskats

(Att. 1)

1. Rokturis/roktura stenis
2. Dzineja bremzes rokturis
3. Starter auklas rokturis
4. Piedzinas svira (KLIppo LB 553SQe)
5. Vibraciju slapešanas systemd (KLIPPO LB 553SQe)
6. Roktura lenka regulešanas svira
   7.ellas tvertnesvacins
7. Troksna slapetajs
8. Aizdedzes svece
9. Degvielas tvertnes vacins
10. Griesanas augstuma svira
11. Ritenu skrepers (KLIPO LB 448, KLIPO LB 448Q, KLIPO LB 553SQe)
12. Degvielas värsts
13. Griezeja parses
14. Gaisa filtrs
15. Zobrats
16. Piedzinas siksna
17. Naža balsts
18. Asmens
19. Paplaksne
20. Naža skrūve
21. Atsperpaplaksne
22. Mulčesanas ieliktnis (KLIPO LB 448, KLIPO LB 448Q)
23. Lietosanas rokasgramata

Simboli uz izstrādājuma

(Att. 2) BRIDINAJUMS. Pavirsa vai nepareiza lietosana var radit nopietnas traumas vai navi lietotajam vai citam personam.

(Ludzu, rupigi izlasiet so lietošanas rokasgramatu un pirms izstradajuma lietošanas parliecinieties, vai izprotat instrukcjjas.

Paredzêta lietošana

Izmantojiet izstradajumu, lai apgrietzu zali. Nelietojiet izstradajumu citiem uzdevumiem.

Att.4) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.

(Att. 5) Nodrošiniet, lai cilveki un dzivnieki atrastos droša attalumno darba zonas.

Att.6) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un iznemiet aizdedzes vadu.

Att. 7) Bridinajums. Turiet rokas un kajas drosa attalumna no rotejoosajam dalam.

(Att. 10) Šis izstradajums atbilst spekā esosajiem AK noteikumiem.

Att.11) Troksna emisijas vide uzlime atbilsto ES un Apvienotas Karalistes direktivam un noteikumiem, k ari Jaundienvidelsas tiesibu aktam "Darba vides aizsardzibas (troksna kontroles) regula (2017). Izstradajuma garanteteais skanas jaudas fimenis ir noradits Tehniskie dati lpp. 209 un uz etiketes.

Uzime uz izstrādājuma, tikai Australijai un Jaunzēlandei

(Att. 13)

Turiet rokas un kajas droša attaluma no rotejosiem asmeniem.

Euro V emisija

BRIDINAJUMS: Motora atversana anule siki kedes zaga ES tipa apstiprinajumu.

Atbildiba par izstradajuma kvalitati

Saskaña ar likumiem par izstradajuma kvalitati mês neuznemamies atbildíbu par bojajumiem, ko radijis musu izstradajums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstradajuma remonts ir veikts, izmantojot detalias, ko nav nodrošinajis vai apstiprinajis ražotajs;
• izstradajumam tiek pievienots piederums, ko nav nodrošinajis vai apstiprinajis ražotajs;
• izstradajuma remonts nav veikts pilvarotā remontdarbnica vai pie pilvarota specialista.

Drošība

Drosibas definijas

Bridinajumi, norades "Uzmanibul" un piezimes tiek izmantotas, laizceltu ipasi svarigas lietotaja rokasgramatas dalas.

BRIDINAJUMS: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverošanas del operatoram vai blakus esosajam personam draud traumu vai naves risks.

IEVEROJIET: Tiek izmantota tad, ja rokasgramata sniegto instrukciju neieverosanas del rodas izstradajuma, citu materialu vai blakus esosas teritorijas bojajuma risks.

Piezime: Tiek izmantota, lai sniegtu plašaku informaciju, kas nepieciesama attiecigajā situacija.

Vispārīgi norādījumi par drošūb

BRIDINAJUMS: Pirms sakat lietot izstradajumu, izlasiet talak izklastitas bridinajuma instrukcijas.

• Sis izstradajums ir bistams, ja to lieto nepareizi vai ja nerikojaties piesardzigi. Drośibas instrukciju neieverosana var izraisi traumas vai navi.
• Sis izstradajums darbibas laikara rada elektromagnetisko lauku. Noteiktos apstaklos sis lauks var traucet aktiva vai pasiva mediciniska implantata darbibu. Lai samazinatu nopietnas traumas gušanas vaidzivibas zaudešanas risku, mēs iesakām personām, kam ir mediciniskie implantati, pirms sī izstradajuma lietošanas konsultéties ar savu ārstu un mediciniskā implantata ražotāju.
  Vienmér rikojieties piesardzigi un sapratiigi. Janaeesat dross par to, ka izmantot so izstradajumu

konkretā situacijā, partrauciet darbu un szinieties ar savu Husqvarna izplatitāju, pirms turpināt.

• Paturiet prata, ka operators ir atbildigs par negadijumiem, kuros iesaistitas CITas personas.
• Gadajiet, lai izstradajums ir tirs. Parliecinieties, ka varat skaidri izlasit zimes un uzlimes.
• Nelaujiet nevienai personali izmantot izstradajumu, ja neesat parliecinajies, ka ši persona ir izlasijusi un izprot lietotaja rokasgramatas saturu.
• Nelauijiet berniem lietot so izstradajumu.
• Bērni nedříkst atrasties darba zona. Tuvumā vienmér jābūt pieaugusajam.
• Nelaujiet lietot izstradajumu personali, kas nav iepazinusies ar lietoşanas noradijumiem.
• Ja izstrādājumu izmanto persona ar samazinātam fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jabūt pieaugusajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Sāds stavoklis negativi ietekmē jusu redzi, modribu, koordinaciju un spriestspēju.
• Neizmantojiet izstradajumu, ja tas ir bojats.
• Neveiciet izmainas šajā izstradājumā un neizmantojiet to, ja ir iespējams, ka Citationas taja ir veikušas izmainas.
• Nemainiet noregulēto dzinēja apgriezenu skaitu

Darba zonas drošība

BRIDINAJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālak izklastītas bridinajuma instrukcjjas.

• Pirms izmantojat izstradajumu, nonemiet no darba zonas prieksmetus, piemeram, zarus, zgarus un akmenus.
• Priekšmeti, kas saskaras ar griesanas ierici, var atlekt un nodarit kaitejumu personam vai citiem priekšmetiem. Gadajiet, lai citi cilveki un dzivnieki atrastos droša attalumā no izstradajuma.
• Nekad neizmantojiet izstradajumu sliktos laikapstaklos, piemeram, migla, lietu, stipra vejia, lielaukstumun pastavot zibenoanas riskam.

Izstrādājuma izmantošana sliktos laikapstaklos
vai mīrā vai slapjā viṭa ir nogurdinoša.
Slikti laikapstaklī var izraisīt bīstamus apstaklus,
piēmeram, slidenas virmsa.

• Pärliecinieties, vai nav personu, prieksmetu un situaciju, kas varetu kavet izstradajuma drosu daribu.
• Uzmanigi skatieties, vai nav škēršlu, piemēram, saknu, akmenu, zaru, bedru un grāvju. Garā zāle var atrasties dažādi škēršli.
• Plaušana uz nogazem var but bistama. Neizmantojiet izstradajumu uz virsmas, kuras slipums parsniedz 15^ .
• Uz nogazem izstradajumu izmantojiet garenvirziena.
  Neplaujiet uz augsu un uz leju.
• Esiet uzmanigi, kad tuvojaties sturiem, aiz kuriem nekas nav redzams, un prieksmetriem, kas aizsedz skaidru skatu.

Darba drošība

BRIDINAJUMS: Pirms sākat lietot izstradajumu, izlasiet tāk izklastītas bridinajuma instrukcijas.

• Izmantojiet so izstradajumu tikai zalienu plausanai. Izstradajumu nav atlauts izmantot citu darbu veiksanai.
  Lietojiet individuales aizsardzibas fidzeklus. Skatiet seit: Individuallie aizsargfdzekfI lpp. 202.
• Pārliecinieties, vai zināt, kā ārkārtas situacijā ātri apturet dzineju.
• Nekad neiedarbiniet dzineju slegtas telpas vai uzliesmojso materialu tuvumda Zineja izpludes gazes ir karstas, un tajas var but dzirksteles, kas var izraisit ugunsgreku.
• Nedarbiniet izstradajumu, ja asmens un visi parsegi nav piestiprinati pareizi. Nepareizi piestiprinats asmens var klut valigs un izraisit traumas personai.
• Parliecinieties, ka asmens neatsitas pret prieksmietiem, piemeram, akmeniem un saknem. Tas var sabojat asmeni un saliekt dzineja varpstu. Saliekts asmens izraisa stipru vibraciju un rada loti lielu risku, ka asmens klust vaftgs.
  Ja asmens saskaras ar prieksmetu vai rodas specigas vibracijas,nekavejoties izsledziet izstradajumu. Atvienojiet aizdedzes vadno aizdedzes sveces.Parbaudiet,vai izstradajumnav bojajumu.Noversiet bojajumus vai laujiet pilnvarota servisa parrstavim veikt remontu.
• Nekad nepiestipriniet dzineja bredzu rokturi pastavigi rokturim, kad dzinejs ir iedarbinats.
• Novietojiet izstradajumu uz stabilas, lidzenas virsmas un iedarbiniet to. Pärliecinieties, vai asmens nepieskaras zemei vai citiem prieksmetriem.
• Darbinot izstrādājumu, vienmér stāviet aiz tā.
• Darbinot izstradajumu, raugiet, lai visci cetri riteni atrodas uz zemes un turiet rokturi ar abam rokam.

Turiet rokas un kājas droša attalumā no rotejosajiem asmeniem.

• Nekad nenolieciet izstrādājumu dzineja darbības laikā.
• Esiet piesardzigs, velkot izstradajumu uz aizmuguri.
• Nekad neceliet izstradajumu uz augsu dzinejara dbibas laika. Ja jums japacej izstradajums, vispirms izsledziet dzineju un atvienojiet aizdedzes vadu no aizdedzes sveces.
• Neejiet atmuguriski izstradajuma lietošanas laikā.
• Izslédziet dzineju, kad parvietojaties pa teritorijam, ko neklaj zale, piemēram, pa grants, akmens vai asfalta celiniem.
• Nekad neskrieniet ar izstrādājumu dzineja darības laika. Darbinot izstrādājumu, vienmer ejet.
• Apturiet dzineju, pirms mainat griesanas augstumu.
  Nekad nemeginiet veikt reguleşanas darbus dzinejadaarbibas laikā.
• Nekad neatstajiet izstradajumu bez uzraudzibas dzineja darbibas laika. Izsledziet dzineju un parrliecinieties, vai griesanas ierie cerne nerote.

• Šādi līdzeklī nevar pilnībā novérst traumu gūsanas risku, taču samazina traumu smaguma pakāpi, ja negadijums tomēr notiek. Laujiet izplitājam palidzēt jums izveleties pareizo apríkojumu.
  Ja troksha limenis ir augstaks par 85 dB, izmantojiet dzirdes aizsarglidzeklus.
• Velciet izturigus zābakus vai kurpes, kas nesfid.
  Nevelciet valejas kurpes un neejiet ar basām kājām.
• Velciet izturigas garas bikses.
  Vajadzibas gadijumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tirogriesanas aprkojumu.

Izstradajuma drošibas ierices

BRIDINAJUMS: Pirms sākat lietot izstrādājumu, izlasiṭītās bridinājuma instrukcijas.

• Nelietojiet izstradajumu ar bojatam drošibas iericem.
• Regulari parbaudiet drośibas ierices. Ja drośibas ierices ir bojatas, szazinieties ar savu Husqvama servisa pārstāvi.

Griezeja parsega pbarbaude

Griezeja parsegs samazina izstradajuma vibracijas un asmens raditu iveainojumu guşanas risku.

• Parbaudiet griezeja parsegu, lai parliecinatos, vai nav bojajumu, piemeram, pleasu.

Dzineja bremzu rokturis

Dzineja bremzu rokturis aptur dzineju. Atlaižot dzineja bredzu rokturi, dzinejs apstajas.

Lai pārbauditu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bredzu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes.

(Att. 14)

Vibraciju slapeşanas sistemas pärbaude

BRIDINAJUMS: Personam ar
asinsrites traucejumiem parmeriga
atraşanas vibraciju ietekme var izraisit
asinsrites vai nervu sistemas bojajumus.
Ja jutat parmerigas vibraciju ietekmes
simptomus, meklejiet medicinisku palidzibu.
Tie var but sadi: tirpsana, nejufigums, tirpas, durstisana, sapes, vajums vai izmainas adas
krasa un stavokli. Sii simptomi parasti ir
noverojami pirkstos, rokas vai locitavas.

Vibraciju slapeşanasistema izstradajuma darbības laikā samazina rokturu vibraciju lidz minimumam.

Terauda caurule sture un griezeja parsegs samazina vibraciju. Modelim KLIPPO LB 553SQe ir ari 4 sturei piestiprinatas vibraciju slapeesan isekartas.

• Parbaudiet stures un vibraciju slapešanas iekartas, lai parliecinatos, vaitas nav bojatas. (Att. 15)

Siksnas aizsargs samazina traumu risku, kā āri nodrošina, ka bojata piedzinas siksnat netiek izsviesta.
- Pärliecinieties, vai siksnas aizsargam nav bojajumu un vai tas ir pareizi piestiprinats. (Att. 16)

Slapetajs

Slapetajs maksimali mazina troksni un novirza motora izpludes gazes prom no operora.

Nelietojiet izstradajumu, ja slapetajs nav piestiprinats vai ir bojats. Bojats slapetajs palielina troksna limeni un aizdegsanas risku.

BRIDINJUMS: Lietosanas laikā, tūlit pēc tās un tad, kad dzinejs darbojas tukšgaita, slapētajs loti uzkarst. Lai novérstu aizdegşanos, esiet piesardzigs uzliesmojosu materialu un/vai gazu tvumā.

Troksna slapetaja pbaraude

• Regulari parbaudiet slapetaju, lai parliecinatos, kalas ir pareizi piestiprinats un nav bojats.

Drosibas noradijumi, rikojoties ar degvielu

BRIDINAJUMS: Pirms sakat lietot izstradajumu, izlasiet talak izklastitas bridinajuma instrukcijas.

• Nelietojiet izstradajumu, ja uz tā ir degviela vaidzineja ella. Notiriet nevelamo degvielu/ellu un |aujiet izstradajumam nožut.
• Ja degviela ir nokluvusi uz apgerba, nekavejoties pargerbieties.
• Nelauijiet degvielai nonakt uz kermenena, jo ta var izraisit savainojumus. Ja degviela ir nonakusi uz kermenena, izmantojiet ziepes un udeni, lai to nomazgatu.
• Nelietojiet izstradajumu, ja dzinejā ir suce. Regulari pārbaudiet, vaidzinejam nav radusies suce.
  Rikojoties ar degvielu, esiet uzmanigs. Degviela ir viegli uzliesmojosa, tās tvaiki ir sprādzienbīstami, un var izraïsit savainojumus vai navi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisit savainojumus. Pärliecinieties, vai gaisa plusma in pietiekama.
  Nesmekejiet degvielas vaidzineja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinej tuvumā.
  Nepievienojiet degvielu dzineja darbibas laikā.
• Pirms degvielas uzpildes parliecinieties, vai dzinējs ir atdzisis.
• Pirms uzpildes leni atveriet degvielas tvertnes vaciu un uzmanigi izlaidiet spiedenu.
• Neveiciet dzinëja degvielas uzpildi telpas.
  Nepietiekama gaisa plusma var izraisit savainojumus vai navi, nosmokot vai saindejoties ar oglekla monoksidu (tvana gazi).
• Pilnībā piegrieziet degvielas tvertnes vaciñu. Ja degvielas tvertnes vaciñs nav piegriezts, pastāv aizdegšanās risks.
• Pirms iedarbinăsanas parviietojiet izstradajumu vismaz 3 m (10 pēdas) no vietas, kur piepildijat tvertni.
• Nepiepildiet degvielas tvertni pilnibā. Siltuma ietekmē degviela izplešas. Atstajiet degvielas tvertnes augsdalu tutšu.

BRIDINAJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālak izklastītas bridinajuma instrukcijas.

Dzineja gazu izpludes satur oglekla monoksidu, kas ir bezkrasaina, indiga un loti bistama gaze. Nedarbiniet dzineju ikstelpas vai slegtas telpas.
- Pirms veicat izstradajuma apkopi, vispirms izsledziet dzineju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Veicot griesanas aprikojuma akopi, velciet aizsargcimdus. Asmens ir loti ass, un ar to var viegli sagriezties.
• Piederumi un pärveidojumi izstradājumā, kurus ražotājs nav apstiprinājis, var izraisīn nopietnas traumas vai navi. Neparveidojiet izstradājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.
• Ja akcope netiek veikta pareizi un regulārì, traumu gūsanas risks un bojājumu izstrādājumam risks palielinas.

Veiciet tikai to apkopi, kas noradita ipasnieka rokasgramata. Visi parejie apkopes darbi javeic pilnvarotā Husqvarna servisa pärstavim.
Laujiet pilnvarotā Husqvarna servisa pārstāvim regulari veikt izstrādājuma apkopi.
- Nomainiet bojatas, nodilusas un saluzusas detalias.

Montaža

levads

BRIDINAJUMS: Pirms montejat izstradajumu, izlasiet nodalu par drosibu un parrliecinieties, vai saprotat to.

BRIDINAJUMS: Nonemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montejat izstradajumu.

Roktura uzstādīsana un regulēsana

1. Nonemiet roktura uzgriezni un paplaksni no plaksnes uz augsejra roktura.
2. Novietojiet augsejo rokturi pozicijā virs apaksejā roktura.

IEVEROJET: Parniecinieties, vaitroses nesapinas un netiek bojatas.

1. Piestipriniet paplaksni un roktura uzgriezni. (Att. 17)

2. Pagrieziet rokturi uz saniem, lai nodrošinatu piemērotu ekspluatacijas poziciju, kad izstrādajumu ekspluatejat sienas tuvumā. (Att. 18)

3. Noregulējiet rokturi vajadzigajā augstumā

a) KLIPO LB 448, KLIPO LB 448Q: Pagrieziet regulësanas ritenës uz šasijas, lai rokturi reguletu vertikali. (Att. 19)
b) KLIPO LB 442Q: Atlaidiet uzgriezni vafigak un noregulejiet rokturi vertikali. Kad rokturis ir pareizajao zocijja, piegrieziet uzgriezni. (Att. 20)
c) KLIIPPO LB 553SQe: lai iestatitu roktura augstumu, paceliet roktura regulešanas sviru un parvietrojiet rokturi uz prieksu vai atpakal. Roktura augstumu var regulēt 2 pozicijas. (Att. 21)

Mulčesanas aizbăžna montăza (KLIPO LB 448, KLIPO LB 448Q)

1. Sasveriet izstradajumu uz aizmuguri tā, lai aizdedzes svece būtu augsā.
2. levietojiet mulceesanas aizbza na tapas atveres no griezeja parsega iekspuses. (Att. 22)
3. Piestipriniet mulceesanas aizbaza na skruves no griezeja parsega arpuses. (Att. 23)

Lietošana

levads

BRIDINAJUMS: Pirms sākat darbu ar produktu, izlasiet nodalu par drošibu un pārliecinijeties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jusu mobilajai ieriei. Lietotne Husqvarna Connect nodrosina paplasinatas fungcijas jusu Husqvarna izstradajumam:

Pirms izstrādājuma darbināsanas

1. Uzmanigi izlasiet lietotaja rokasgramatu un parrliecinieties, vai izprotat instrukcijas.

2. Parbaudiet griesanas aprikojumu, lui parliecinatos, vai tas ir pareizi piestiprinats un noregulets. Skatiet seit: Griesanas aprikojuma parbaudisana lpp. 207.

3. Uzpildiet degvielas tvertni. Skatiet seit: Degvielas uzpildisana lpp. 205

4. Uzpildiet degvielas tvertni un parbaudiet ellas limeni. Skatiet seit: Ellas limena parbaude lpp. 207.

Degvielas uzpildisana

Ja iespejams, izmantojet zemu emisiju/alkilatu degvielu.
Ja zemu emisiju/alkilatu benzins nav pieejams,
izmantojet kvalitativu bezsvina benzinu vai svinu
saturoušu benzinu, kura oktānskaitlis ir vismaz 90.

IEVEROJET: Neizmantojiet benzinu, kura oktanskaitlis ir mazaks par 90 RON (87 AKI). Preteja gadijuma izstradajums var tikt bojats.

1. Leni atveriet degvielas tvertnes vacinu, lai samazinatu spiedienu.
2. Leni uzpildiet ar degvielas kannu. Ja esat izšlakstijis degvielu, notfriet to ar drāniu un laujiet atlikusajai degvielai nožut. (Att. 24)
3. Notiriet vietu ap degvielas tvertnes vaciu.
4. Pilnībā piegrieziet degvielas tvertnes vācūn. Ja degvielas tvertnes vācīns nav piegriezts, pastāv aizdegšanās risks.
5. Pirms iedarbinasanas parvietojiet izstradajum vismaz 3 m (10 pedu attalum) no vietas, kur veicat uzpildi.

Griesanas augstuma regulešana

Griesanas augstumu modelim KLIPO LB 442Q var regulet 4限时enos, modelim KLIPO LB 553SQe — 5限时enos un modelim KLIPO LB 448, KLIPO LB 448Q — 6限时enos.

1. Lai samazinatu vai palielinatu griesanas augstumu, parviietojiet griesanas augstuma sviru.

a) Lai palielinatu griesanas augstumu modelim KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q, parvietrojiet griesanas augstuma sviru uz prieksu. Lai samazinatu griesanas augstumu, parvietrojiet griesanas augstuma sviru uz aizmuguri (Att. 25)
b) Lai paliinatu griesanas augstumu modelim KLIPO LB 553SQe, parvietojiet griesanas augstuma sviru uz aizmuguri. Lai samazinatu griesanas augstumu, parvietojiet griesanas augstuma sviru uz prieksu (Att. 26)

IEVEROJIET: Neiestatiet griesanas augstumu parak zemu. Ja zaliena virsma nav lidzena, asmeni var saskarties ar zemi.

Izstrādājuma iedarbināsana

1. Parliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei.

2. Atveriet degvielas värstu. (Att. 27)

3. Staviet aiz izstradajuma.
4. Turiet dzineja bredzuro rokturi prefi sturei. (Att. 28)
5. Turiet startera auklas rokturi ar labo roku.
6. Leni velciet startera auklu, lidz sajut pretestibu.
7. Lai iedarbinatu dzineju, specigi to pavelciet.

BRIDINAJUMS:Netiniet starteraauklu ap roku.

IEVEROJIET: Neizvelciet startera auklipinib. Neatlaidiet startera auklas rokturi, kad aukla izvilkta.

Izstrādājuma izslegsana

Lai apstadinatu tikai piedzinu, nedaudz atlaidiet dzineja bremzu rokturi.
Lai apturetu dzineju, pilnibā atlaidiet dzineja bremžu rokturi.
Aizveriet degvielas varstu. (Att. 29)

Piedzinas izmantošana riteniem (KLIPO LB 553SQe)

Bidiet piedzinas sviru uz leju. (Att. 30)
- Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedzùn un pastumiet izstrādājumu uz priëksu aptuveni 10cm.
- Nedaudz atlaidiet dzineja bremzu rokturi, lai atvienotu piedzinu, piemeram, ja ejat tuvu skerslim.

Laba rezultata panaksana

• Vienmér lietojiet tikai asus asmenus. Lietojot trulu asmeni, plausanas rezultats ir nevienmérigs, un noplauta zales virsma klust dzeltena. Ass asmens aī paterē mazak energijas nekā truls asmens.
• Neplaujiet vairak par 1/3 no zales garuma. Vispirms plauijet ar lielu plausanas augstuma iestatijumu. Pärbaudiet rezultatu un nolaidiet plausanas augstumu lidz pieremamam limenim. Ja zäle ir loti gara, plauijet leni un, ja nepieciesams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
  Uzturiet plausanas parsegu tiru. Zales un netirumu uzkrasanas plausanas parsega iekspuse var pasliktinat plausanas rezultatu. Skatiet: Produktata tirišana no arpuses lpp. 206.

Apkope

levads

BRIDINAJUMS: Pirms veicat apkopi, izlasiet nodalu par drošibu un parliecinieties, vai izprotat to.

Lai veiktu visus izstradajuma apkopes un remonta darbus, ir nepieciesama ipasa apmaciba. Mes garantējam profesiónala remonta un apkopes pieejamibu. Ja jusu izplatitajs nav servisa pārstāvis, versiets pie vina, lai iegutu informaciju par tuvako servisa pārstāvi.

Apkope	Katru dienu	Reizi nedēlā	Reizi mēne-si
Veiciet vispārīgu pārbaudi X
Pārbaudiet ellas līmeni X
Notīriet izstrādājumu X
Iztīriet gaisa filtru X
Pārbaudiet griesanas aprīkojumu X
Pārbaudiet griesanas vāku* X
Pārbaudiet dzinēja bremžu rokturi* X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci X
Pārbaudiet, vai piedziñas siksnai nav bojājumu X
Iztīriet zobrata korpusu X
Modelim KLIPO LB 448. Nomainiet ellu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 25 h lietošanas un reizi gadā)			X
Modelim KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe. Nomainiet ellu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas un reizi gadā)			X
Nomainiet gaisa filtru X
Pārbaudiet degvielas sistēmu X
Pārbaudiet un noregulējiet piedziñu (sajūga vadu) X

Visparejas pbardaues veiksana

• Pärliecinieties, vai visi uzgriežni un skruves uz izstradajuma ir pareizi pievikti.

Produkta tirišana no arpuses

• Izmantojiet siku, lai notiritu lapas, zali un netirumus.

• Pärliecinieties, vai gaisa ieplüde dzineja augspuse nav bloketa.

• Produktu nedríkst skalot ar augstspiediena udens strúklu.

• Ja izstradajuma tirišanai izmantojat udeni, nelejiet to tieši uz dzineja.

Piedziñas siksnas pārbaude un pārnesumkārbas (reduktora) kartera tīrīsana (KLIPPO LB 553SQe)

1. Izemiet skruves no siksnas aizsarga. (Att. 16)
2. Pavelciet siksnas aizsargu uz prieksu un nonemiet. (Att. 31)
3. Parbaudiet, vai piedzinas siksna un siksnas skriemelis nav bojati.
4. Izmantojiet sukui, lai notiritu lapas, zali un netirumus no parnesumkarbas (reduktora) kartera. (Att. 32)

Griesanas parsega iekejjas virsmastirishana

1. Novietojiet izstradajumu uz saniem ar slapetaju uz leju.

IEVEROJET: Novietojot izstradajumu ar gaisa filtru uz leju, var sabojat dzineju.

1. Ar šlūteni noskalojiet griesanas pársega iekšējo virsmu.

Griesanas aprikojuma pbaraudisana

BRIDINAJUMS: Lai noverstu nejau su palaisanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

BRIDINAJUMS: Veicot griesanas aprikojuma akopi, velciet aizsargcimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griesanas aprikojums nav bojats vai ieplaisājis. Vienmēr nomainiet bojatu griesanas ierici.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojats vai truls.

Piezime: Vajadzibas gadijumā pēc asmens uzasināsanas to balansējiet. Laujiet servisa centram asināt, nomainī un balansē asmeni. Ja saskaraties ar škērsli, kas liek izstrādajumam apstāties, nomainiet bojato asmeni. Lai akopes centra pārstāvis novérte, vai asmens ir jauzasina, vai aī tas ir jānomaina.

Asmens nominisana

1. Blokejiet asmeni ar koka kluciti. (Att. 33)
2. Iznemiet asmens skruvi, atsperi, nonemiet paplaksni un asmeni. (Att. 34)
3. Parbaudiet, vai naza adapteris un asmens skruve nav bojati.

a) Ja nomainat naza adapterera asmeni, nomainiet ari asmens skruvi, atsperes paplaksni un berzes paplaksni.

1. Parbaudiet dzineja varpstu, lai parliecinatos, vai tā nav saliekta.
2. Kad piestiprinat jauno asmeni, parliecinieties, vai saliektie gali ir versti griesanas parsega virziena. (Att. 35)
3. Novietojet berzes paplaksni un asmeni pret asmens atbalstu. (Att. 36)
4. Parliecinieties, vai asmens ir salagots ar dzineja varpstas centru. (Att. 37)
5. Blokejiet asmeni ar koka kluciti. (Att. 38)
6. Piestipriniet atsperpaplaksni un piegrieziet skruvi ar 70 Nm griezes momentu. (Att. 39)
7. Ar roku pagrieziet asmeni un pbaraudiet, vai tas griezas brvi.

BRIDINAJUMS: Lietojiet aizsargcimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. ledarbiniet izstradajumu, lai pbarauditu asmeni. Ja asmens nav pareizi piestiprinats, izstradajums vibre vai plausanas rezultats nav apmierinošs.

Ellas limena pbaraude

IEVEROJET: Parak zems ellas limenis var izraisit dzineja bojajumus. Pirms iedarbinat izstradajumu, parbaudiet ellas limeni.

1. Novietojiet izstradajumu uz lidzenas virsmas.
2. Nonemiet ellas tvertnes vacinu ar piestiprinato mertstieni.
3. Notiriet no mérstiena e!u.
4. Pilnibā ivietojiet mérsteni ellas tvertne. Pievelciet ellas tvertnes vaciñu, lai pareizi pārbauditu ellas Imeni.
5. Iznemiet mérstieni.
6. Parbaudietellas limeni uz mérstienta.
7. Ja ellas limenis ir parak zems, uzpildiet dzineja ellu un parbaudiet ellas limeni velreiz.

(Att. 40)

Piezime: Lai noverstu ellas izslaksti'anos, izmantojiet piltuvi.

Dzineja ellas maina

BRIDINAJUMS: Uzreiz pec dzineja izslegsanas dzineja ella ir loti karsta. Laujiet dzinejam atdzist, pirms izlejat dzineja ellu.

Ja dzineja e!la ir uzslakstijusies uz adas, nomazgajiet to ar ziepem un udeni.

(Att. 41)

1. Nonemiet aizdedzes vadu no aizdedzes sveces.
2. Nonemiet ellas tvertnes vaciu.
3. Izteciniet dzineja ellu.

a) Modeliem ar ellas izlieşanas aizbăzni: Novietojiet tvertni zem ellas izlieşanas aizbăzna, lai savaktu dzineja ellu.
b) Modeliem bez ellas izlieşanas aizbažna vai arī, ja zem ellas izlieşanas aizbažna nav iespejams novietot tvertni: Izmantojiet ellas sūkni (papildaprikojums), lái izvadītu ellu no ellas tvertnes.

1. lepildiet jaunu dzineja ellu, kuras tips atbilst ieteikumiem Tehniskie dati lpp. 209.
2. Parbaudiet ellas limeni. Skatiet seit: Ellas limena parbaude lpp. 207.

Gaisa filtrs

Piezime: Gaisa filtru, kas ir izmantots ilgu laiku nevar iztiri. Regulari nomainiet gaisa filtru. Vienmernomainiet bojatu gaisa filtru.

Gaisa filtra nonem'sana un uzstadisana (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

BRIDINAJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiks e gaisa filtra parsegu.
2. Uzmanigi nonemiet no dzineja gaisa filtraparsegu (A).
3. Nonemiet gaisa filtru (B) un putu filtru (C). (Att. 42)
4. Parbaudiet, vai gaisa filtrs nav bojats. Nomainiet bojatu gaisa filtru.
5. Iztiriet un parbaudiet gaisa filtru. Skatiet seit: Gaisa filtrata tirišana (KILIPO LB 442Q, KILIPO LB 448Q, KILIPO LB 553SQe) Ipp. 208.
6. Uzstadiet, veicot daribas pretejā secība.

Gaisa filtra tirisana (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

IEVEROJET: Nedarbiniet dzineju, ja nav pievienots gaisa filtrs vai tas ir netirs.

IEVEROJET: Ja gaisa filtru nevar pilnibā izirit vai tas ir bojats, nomainiet to. Bojats gaisa filtrs rada dzinēja bojajumus.

1. Nospiediet fiksatoria izcilnus (A), nonemiet gaisa filtraparsegu (B) un iznemiet gaisa filtru (C). (Att. 43)
2. Pasitiet gaisa filtru pret cietu virsmu vai putiet caur filtru saspiestu gaisu no tā tiras puses.

IEVEROJET: Neizmantojiet sukui lai nonemtu netirumus, jo tadejadi netirumi tiek iespiesti gaisa filtrā.

1. Tiriet gaisa filtra turetaju (D) un gaisa filtra parsegu ar mitru dranu.

IEVEROJET: Parliecinieties, ka gaisa kanala (E) neieklust netirumi.

1. Uzstadiet gaisafiltr.Parbaudiet, vai gaisafilrs pilnbbalstaspret gaisafiltra turetaju.
2. Uzstadiet gaisa filtra parsegu ar apaksjiem izcilniem vispirms.

Gaisa filtra tirišana (KLIPO LB 448)

IEVEROJET: Nedarbiniet dzineju, ja nav pievienots gaisa filtrs vai ja gaisa filtrs ir netirs.

IEVEROJET:Ja gaisa filtru nevar pilnibā iztīrīṭ vai tās ir bojāts, nomainiet to. Defektivs gaisa filtrs rada dzinēja bojājumus.

1. Nospiediet aiztures izcilnus (A), nonemiet gaisa filtra vaku (B) un iznemiet gaisa filtru (C). (Att. 44)
2. Sitiert gaisa filtru pret cietu virsmu vai putiet saspiestugaisu caur gaisa filtru no gaisa filtra firas puses.

IEVEROJET: Neizmantojiet saku, lai nonemtu netirumus, jo tadejadi netirumi tiek iespiesti gaisa filtrā.

1. Triet gaisa filtra turetaju (D) un gaisa filtra vaku ar mitru dranu.

IEVEROJET: Pärliecinieties, vai gaisa caurulvada (E) neieklust netirumi.

1. Uzstadiet gaisa filtru. Pärliecinieties, vai gaisa filtrs pilnibā atbalstās pret gaisa filtra turetāju.
2. Uzstadiet gaisa filtra vaku ar apaksejam tapam vispirms.

Aizdedzes sveces pärbaude

IEVEROJET: Vienmér lietojiet ieteikto
aizdedzes sveces tipu. Nepiemerota
aizdedzes svece var radit izstradajuma
bojajumus.

• Parbaudiet aizdedzes sveci, ja dzinejam nepietiek jaudas, dzineju nevar viegli iedarbinat vai ari tas nedarbojas pareizi tuksgaita.
• Lai samazinatu nevelamu materialu uzkrasanos uz aizdedzes sveces elektrodiem, ieverojiet turpmakos noradijumus.

a) Parliecinieties, vai tuksgaitas apgriezenu skaits ir noregulets pareizi.
b) Parliecinieties, vai degvielas maisijums ir atbilstoš.
c) Parliecinieties, vai gaisa filtrs ir tirs.

Ja aizdedzes svece ir netira, notiriet to un pärbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet.SEit: Tehniskie dati lpp.209.(Att.45)

• Ja nepiecsams, nomainiet aizdedzes sveci.

• Attiecibā uz izstradajuma un degvielas glabašanu un transportešanu parliecinieties, vai nav nopūdes vai tvaiku. Dzirksteles vai atklatas liesmas, ko rada, piemēram, elektroierices vai tvaika katli, var izraisit ugunsgreku.
• Vienmér izmantojiet apstiprinatas tvertnes degvielas glabāsanai un transportešanai.
• Iztuksojiet degvielas tvertni, pirms novietojat izstradajumu glabasanai uz ilgaku laiku. Nododiet degvielu piemerojamutilizesanas vieta.
• Transportesanas laikā drośi nostipriniet izstradajumu, lai novérstu bojajumus un negadijumus.

• Glabajiet izstradajumu norobežotā vieta, lai noverstu to, ka tam var piek!ut bērni vai personas, kam tas nav atlauts.

• Glabajiet izstradajumu sausā viētā, kurā temperatūrā nepazeminās zem 0°C.

Utilizešana

• leverojiet vietejas pärstrades prasibas un piemerojamos noteikumus.
  Utilizejietvisaskimikalias,piemeram,dzinejaellu vaildegvielu, servisa centra vail piemerojamauutilizacijas vieta.
• Kad izstradajums vairs netiek izmantots, nosutiet to Husqvarna izplatitājam vai nogādājiet to pārstrādes viēṭa.

Tehniskie datum

Tehniskie dati

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrij, tālr. [phone], ar pilnu atbildibu apliecinām, ka sis izstrādajums:

Apraksts Zāles plaujmaašīna
Zimols Husqvarna
Tips/modelis KLIKPO	LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
Identifikacja Ar s Erejas	numuriem no 2022 un turpmākiem s Erejas numuriem

pilibā atbilst šādām ES direktīvām un noteikumiem:

Direktīva/regula Apraksts
2006/42/EK "par iekārṭām"
2014/30/ES par elektrromagnētisko savietojamūb
2000/14/EK "par trokšnā emisiju vidē"
2011/65/ES "par dažu bīstamu vielu izmantošanas icerobežošanu elektriskās un elektroniskās iekārtās"

un ir ieveroti zemak noraditie saskanotie standarti un/vaitehniskie dati: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Pilnvarota iestade: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden. ir apstiprinajusi atbilstibu Eiropas Padomes direktivai 2000/14/EK, atbilstibas izvverteşanas kärṭibai: VI pielikums.

Lai iegutu informaciju par troksna emisiju, skatiet seit: Tehniskie dati lpp. 209.

Huskvarna, 2022-11-07

Claes Losdal, nodalas vaditajs/darzkopibas izstradajumi, Husqvarna AB
