Produkttype	Manuelt skubbet benzinplæneklipper
Mærke	Husqvarna
Model	KLIPPO LB 442Q
Motor	Husqvarna HS 166AP, enkeltcylindret 4-takts, OHV, 166 cm³, 2900 omdr./min., 2,75 kW
Skærebredde	420 mm (42 cm)
Skærehøjde	34-55 mm, 4 trin
Skæresystem	BioClip (mulching), roterende knusekniv 42 cm
Vægt (tomme tanke)	25,5 kg
Brændstoftank kapacitet	1,5 L
Olietank kapacitet	0,5 L
Motorolie type	Husqvarna SAE 30
Tændrør	Husqvarna HQT-7, elektrodeafstand 0,7-0,8 mm
Garanteret lydeffektniveau	94 dB(A)
Lydtryksniveau ved øret	81 dB(A)
Vibration (håndtag)	5,1 m/s²
Skærehøjdeindstilling	Håndtag med 4 positioner
Håndtag	Højdejusterbar (løsn møtrik)
Sikkerhedsudstyr	Motorbrems (bremsehåndtag), skærekappe, lydpotte
Anbefalet vedligeholdelse	Olie skift hver 50 timer eller 1 år, luftfilter hver måned, tændrør hver sæson
Knivreference	5028812-10
Tilsigtet brug	Græsslåning i private haver

Ofte stillede spørgsmål - KLIPPO LB 442Q HUSQVARNA

Hvilken type benzin skal jeg bruge til Husqvarna KLIPPO LB 442Q plæneklipperen?

Brug blyfri benzin med et oktantal på mindst 90 RON (87 AKI). Alkylatbenzin eller miljøbenzin anbefales. Brug aldrig benzin med lavere oktantal.

Hvordan justerer jeg skærehøjden på KLIPPO LB 442Q?

Flyt skærehøjdehåndtaget fremad for at øge højden (længere græs) og bagud for at mindske højden (kortere græs). Højden kan indstilles i 4 trin fra 34 til 55 mm.

Hvilken motorolie skal jeg bruge, og hvordan kontrollerer jeg niveauet?

Brug Husqvarna SAE 30 olie (eller tilsvarende). For at kontrollere niveauet skal du placere plæneklipperen på et plant underlag, fjerne oliepinden, tørre den af, sætte den helt i uden at skrue, derefter tage den ud og aflæse niveauet. Niveauet skal være mellem mærkerne.

Hvor ofte skal olien skiftes?

Første olieskift skal foretages efter 5 timers brug, derefter hver 50 timer eller en gang om året. Brug en oliepumpe om nødvendigt, og følg genbrugsinstruktionerne.

Hvordan starter jeg plæneklipperen KLIPPO LB 442Q?

Sørg for at tændrørskablet er tilsluttet tændrøret, åbn brændstofhanen. Hold motorbremshåndtaget mod styret, træk derefter langsomt i startkablet indtil du mærker modstand, og træk derefter bestemt.

Hvad gør jeg, hvis kniven rammer en forhindring?

Stop straks motoren, frakobl tændrørskablet. Inspicér kniven, knivholderen og akslen. Udskift beskadigede dele. Hvis kniven er sløv, skal den slibes af en fagmand.

Hvordan rengør jeg plæneklipperen efter brug?

Brug en børste til at fjerne græs og snavs. Brug aldrig en højtryksrenser. For indersiden af skærekappen skal du vippe plæneklipperen (lydpotten nedad) og skylle med vand. Undgå at sprøjte vand på motoren.

Hvilken type tændrør anbefales?

Det anbefalede tændrør er Husqvarna HQT-7 med en elektrodeafstand på 0,7-0,8 mm. Kontrollér og rengør tændrøret, hvis motoren har svært ved at starte eller går uregelmæssigt.

Hvordan opbevarer jeg plæneklipperen om vinteren?

Tøm brændstoftanken, rengør plæneklipperen, kontrollér olien og udfør nødvendig vedligeholdelse. Opbevar den et tørt og frostfrit sted, utilgængeligt for børn.

Er plæneklipperen KLIPPO LB 442Q udstyret med et fremdriftssystem?

Nej, modellen KLIPPO LB 442Q er en skubbet plæneklipper uden fremdrift. Kun modellen KLIPPO LB 553SQe har hjultræk.

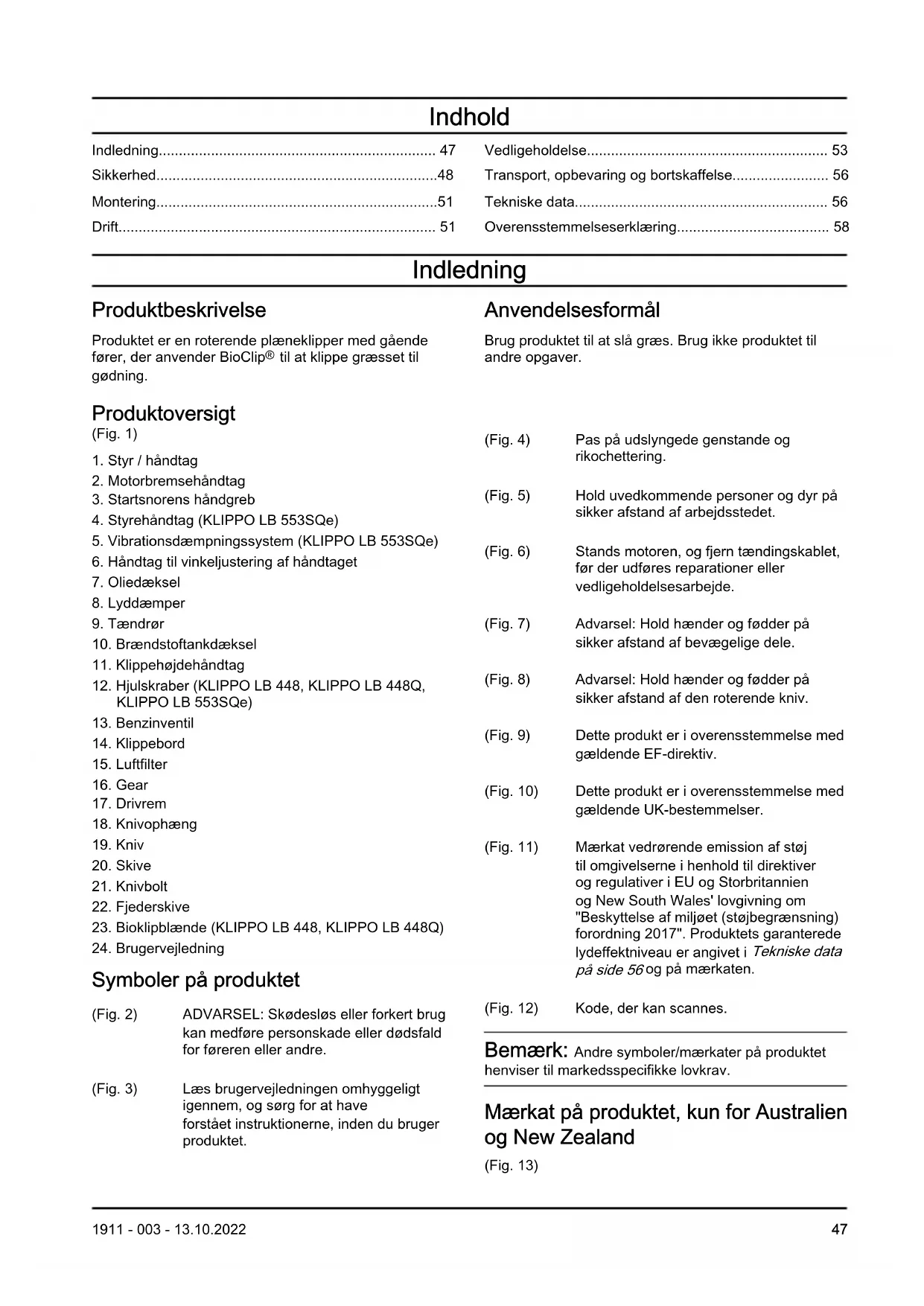

BRUGSANVISNING KLIPPO LB 442Q HUSQVARNA

Produktet er en roterende plæneklipper med gænde færer, der anvender BioClip® til at klippe græsset til gødning.

Produktoversigt

(Fig. 1)

1. Styr / händtag
2. Motorbremsehandtag
3. Startsnorens handgreb
4. Styrehandtag (KLIPPO LB 553SQe)
5. Vibrationsdaempningsystem (KLIPO LB 553SQe)
6. Handtag til vinkeljustering af handtaget
7. Oliedeksel
8. Lyddaemper
9. Taendrør
10. Braendstoffankdæksel
11. Klippehøjdehandtag
12. Hjulskraber (KILIPPO LB 448, KILIPPO LB 448Q, KILIPPO LB 553SQe)
13. Benzinventil
14. Klippebord
15. Luftfilter
16. Gear
17. Drivrem
18. Knivophaeng
19. Kniv
20. Skive
21. Knivbolt
22. Fjederskive
23. Bioklipblende (KLIPO LB 448, KLIPO LB 448Q)
24. Brugervejledning

Symboler på produitet

(Fig. 2) ADVARSEL: Skodesløs eller forkert brug kan medføre personskade eller dødsfald for føreren aller andre.
(Fig. 3) Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstæt instruktionerne, inden du bruger produitet.

Anvendelseformål

Brug produitet til at slå græs. Brug ikke produitet til andre opgaver.

(Fig. 4) Pas pa udslnynge genstande og rikochettering.

(Fig. 5) Hold uvedkommende personer og dyr paskirafstand af arbejdstedet.

(Fig. 6) Stands motoren, og fjern taendingskablet, før der udfores reparationer eller vedligeholdelsesarbejde.

(Fig. 7) Adversel: Hold hænder og fddder pa sikker afstand af bevægelige dele.

(Fig. 8) Advarel: Hold hender og fddder pa sikker afstand af den roterende kniv.

(Fig. 9) Dette produit er i overensstemmelse med gaeldende EF-direktiv.

(Fig. 10) Dette produit er i overensstemmelse med gaelende UK-bestemmelser.

(Fig. 11) Mørkat vedrørende emission af stoj til omgivelsene i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskytelse af miljøet (stjbegrænsing) forordering 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data på side 56 og på mærkaten.

(Fig. 12) Kode, der kan scannes.

Bemærk: Andre symboler/mærkater på produit henviser til markedspecifikke lovkrav.

Mærkat på produitet, kun for Australien og New Zealand

(Fig. 13)

Hold hænder og fdder pa sikker afstand af den roterende klinge.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

Produktansvar

Som nævnt i produktansvarsbestemmelsene hæfter vi\ ikke for skader forårsaget af vores produit, hvis:

• Produktet er forkert repareret.
• Produktet er repareret med dele, der/DD er fra producenten aller nicht er godkendt af producenten
• Produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• Produktet jetzt er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis foreen udsætter sig selv er omkringstaende personer for risiko for personskade eller dødsfald ved tilssedesættelse af instruktionerne i brugsanvisningen.

BEMAERK: Bruges, hvis der er risiko for skader på produktet, andre materialer ull det omgivende omrade ved tilssedeseltse af instruktionerne i brugsanvisingen.

Bemærk: Bruges til at give yderligere oplyninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Dette produit er farlicht, hvis det bruges forskert, eller hvis du ikke er forsigtig. Personskade aller ødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produit danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige erller ødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i drug.

• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordanprodukter betjenes en saerlig situation: Stop, ogkontakt Husqvarna forhandleren, inden du fortsetter.

• Vær opmaerkoms pa, at føreren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.

• Hold Produktet rent. Sørg for, at skilte og maerkater er tydeligt læsbare.
• Lad/DDke en person bruge Produktet, medmindre du er sikker pa, at vedkommenhe har lst og forstaet indholdet i donne brugsanvising.
• Lad参加会议的股东。
• Hold boːn væk fra arbejdsområdet. En voksen skal være til stede hele tiden.
• Lad/DDke en person utden kendskap til vejiedningen betjene Produktet.
• Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der brugerproduktet. En voksen skal ære til stede hele tiden.
• Brug ikke Produktet, hvis du er træt, syg eller pavirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblicket, koordinationsevnen og ømmekraften.
• Brug/DD, hvis det er fejlbehaftet.
• Foretag/DD: Anderinger paa productet, og undlad at bruge det, hvis der er risiko for, at det er blevet aendret af andre.
• Foretag/DD: i. j. st. motoromdrejningsstyringen.

Sikkerhed i arbejdsområdet

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

Fjern genstande sasom grene, kviste og sten fra arbejdssomradyet, inden du brugerproduktet.
- Genstande, som rammer skæreudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af Produktet.
- Undlad at bruge produit i dãrligt vejr, som f.eks. tage, regn, hãrd vind, kraftig kulde og ved risiko for lynnedslag. Det kan vãre trættende at bruge produit i dãrligt vejr erler i fugtige eller vãde

omrader. Darligt vejr kan medfore farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug afproduktet.
• Pas på forhindringer som f.eks. rodder, sten, kviste, huller og grøfter. Langt graes kan skjule hindringer.
• Det kan vare farligt at klippe græs på skråninger. Brug ikkeprodukter på skråninger, der hældermere end 15^
• Ladprodukterkorepà tværsfskräninger.KorIkke op og ned.
  Vær forsigtig, nár du naermer dig uoverskuelige hjørner og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Laes fologende adverselsinstruktioner, inden du bruger\ produktet.

• Brug kun produktet til graesslåning. Det er/DDke tilladt at bruge det til andre opgaver.
• Bær personligt beskyttelsesesudstyr. Se Personligt beskyttelsesesudstyr på side 49
• Sorg for, at du ved, hvordan du standser motoren hurtigt i nødstilfælde.
• Start aldrig motoren i et lukket rum aller i naerheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forarsage brand.
• Betjen ikke Produktet, medmindre klingen og alle afskærmninger er monteret korrekt. En forkert monteret klinge kan løsne sig og forårsage personskade.
  Sorg for, at klingen ikke rammer genstande som f.eks. sten og rodder. Det kan beskadige kniven og boje motorakslen. En bojet aktel giver kraftige vibrationer og stor risiko for, at kniven Iosner sig.
• Hvis kniven rammer en genstand, aller der opstär vibrationer, skal du straks standse produitet. Tag taendkablet af taendroret. Undersog, om produitet er blevet beskadiget. Reparer skader, aller lad et autoriseret servicevarksted udfore reparationen.
• Fastgor aldrig motorbremsehandtaget permanent pa styret, narn motoren er startet.
• Anbringprodukterø et stabilt, fladt underlag, og start det. Sorg for, at kniven ikke rammer jorden aller andre genstande.
• Hold dig altid bag Produktet, mens du betjener det.
• Lad alle hjulene blive pa jorden, og hold 2 hender pa styret, nar du betjener produktet. Hold hender og fddder pa sikker afstand af de roterende klinger.
• TipCREASEktet, narnotoren er startet.
  Vær forsigtig, nár du traekker produktet baglæns.
• Løft aldrig produitet,ningar motoren er startet. Hvis du skal lofte produitet, skal du forst standse motoren og frakoble tændkablet fra tændrøret.

• Gå ikke baglæns, när du brugerproduktet.

• Stands motoren, nár du bevæger dig hen over omrader uten graes, f.eks. stier med grus, sten og asfalt.

• Undlad at køre med produitet, nar motoren er startet. Gå altid fremad, nar du bruger produitet.
• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, nr motoren er startet.
• Efterlad aldrig produktet Eden opsyn, nár motoren er startet. Stands motoren, og sorg for, at skærudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesusdstyr

ADVARSEL: Læs følgende adverselsinstruktioner, inden du bruger Produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for persorskader, men det mindsker graden af skaderne i tilfæle de af, at der skulle ske en ulykke. Lad forhandleren hjælpé dig med at vælgde det rigtige udstyr.
• Brug horeværn, hvis stojniveauet er højere end 85 dB.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke abne sko, og gå Heller ikke på bare fddder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, aftersyn aller rengring af skærudstyret.

Sikkerhedsanordninger på produit

ADVARSEL: Læs følgende adverselsinstruktioner, inden du bruger Produktet.

• Brug/DD: et Produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmæssigt.
  Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.

Sādan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i Produktet og reducerer risikoen for skader fra klingen.

• Undersg klippeskjoldet for at sikre, at der icke er skader sasom revner.

Motorbremsehandtag

Motorbremsehandtaget standser motoren. Narmotorbremsehandtaget slippes, standser motoren.

Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehandtaget slippes. Hvis motoren

ikke standser inden for 3 sekunder, skal et godkendt Husqvarna servicevarksted justere motorbremsen.

(Fig. 14)

Sādan kontrolleres vibrationsdæmpningssystemet

ADVARSEL: Overekspponering

for vibrationer kan forarsage kredslobsforstyrelser og skader pa nervesystemet hos personer med nedsat kredslob. Hvis du oplever symptomer, som kan relateres til overeksponering af vibrationer, skal du soge lage. Eksempler pa sadanne symptomer er: folelsesloshed, mangel pa folesans, "kildren", "stikken", smerte, manglende aller reduceret styrke, forandringer i hudens farve aller i dens overflade. Disse symptomer opstar almindeligvis i fingre, hender og handled.

Vibrationsdæmpningssystemet reducerer vibrationer i handtaget under drift.

Stalroret i styret og klippeskjoldet mindsker vibrationer. KILIPPO LB 553SQe-modellen har ogsa 4 vibrationsdaempningsenheder fastgjort til styret.

• Undersog styret og vibrationsdæmpningsenhederne for at sikre, at de ikke er beskadigede. (Fig. 15)

Sādan kontrolleres remafskærmningen (KLIPO LB 553SQe)

Remafskaermningen mindsker risikoen for skader og sikrer, at en ødelagt drivrem ikke skydes ud.

• Sørg for, at remafskaermningen ikke er beskadiget, og at den sidder korrekt. (Fig. 16)

Lyddaemper

Lyddæmperen sikrer et minimalt stojniveau og sender udstodningsgasserne væk fra føreren.

Brug/DDyddaemperen mangler erer defekt. En defekt lyddaemper oger stojniveauet og risikoen for brand.

ADVARSEL: Lyddaemperen bliver meget varm under og after brug, og narr motoren korer i tomgang. Vær forsigt i narheden af brandfarlige materialer og/eller dampe for at forbindre brand.

Sadan kontrolleres lyddaemperen

Efterse lyddaemperen regelmaessigt for at sikre, at den er monteret korrekt og ikke er beskadiget.

Brændstofsikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger\ produktet.

• Start/DD Productet, hvis der er brændstof aller motorolie pa Produktet. Fjern uønsket brændstof/olie og lad Produktet tøre.
• Hvis du fãr brændstof pã dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forarssage personskader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start/DD: Product, hvis motoren lækker. Undersøg regelmaessigt motoren for lækager.
  Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosie og kan medføre persorskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i naerheden af braendstof ell motor.
  Anbring icke varme genstandene i naerheden brandstof ell motor.
• Fyld/DDFkbraendstofpa,naromotorener taendt.
• Sorg for, at motoren er afkølet, inden du fylder brændstof pa.
  För du fylder brændstof på, skal du abne brændstoftankens dæksel langsomt og forsigtigt udlose trykket.
• Fyld ikke brændstof på motoren i et indendørs område. Utilstrækkelig med luftstrom kan forårsage personskader eller dødsfald på grund af kvænlning eller kulitte.
• Spænd brændstoftankens daeksel helt. Hvis brændstoftankens daeksel/DDke spændes, opstär der risiko for brand.
• Flyt produit minimum 3m / 10 ft fra det sted, hvordu fyldtate tanken, for du starter det.
• Fyld aldrig brændstoftanken helt op. Varme fãr brændstoffet til at udvide sig. Sorg for at bevare ledig plads øversti brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Laes ffolgende
adverselsinstruktioner, inden du bruger\ produktet.

• Udstødningsgasserne fra motoren indeholder kulitte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendors eller i likkede rum.

• För der udföres vedlidgeholdelse af Produktet, standses motoren, og tændkablet tages af tændrøret.

• Brug handsker, nár du udforer vedligeholdelse pa skareudstyret. Klingen er meget skarp, og du kan nemt kommt til at skare dig.

• Tilbehør til ogændringer på produitet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad atændre produitet. Brug altid reservedele, der er godkendt af producenten.

• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for persorskade og beskadigelse afproduktet.

• Foretag kun den form for vedligeholdelse, der er angivet i dette instruktionsbog. Eventuel anden service skal udføres af et godkendt Husqvarna serviceværksted.
  Lad et godkendt Husqvarna servicevarksted foretage regelmaessig service afproduktet.
• Udskift beskadigede, slidte aller defekte dele.

Montering

Indledning

ADVARSEL: Inden brug af Produktet skal du læse og forstå kapitlet om sikkerhed.

ADVARSEL: Fjern taendrørskablet fra taendrøret inden samling afprodukter.

Sādan monteres og justeres händtaget

1. Fjern handtagsmotrikken og skiven fra pladen på det overste handtag.
2. Sæt det øvre händtag på plads oven på det nederste händtag.

BEMAERK: Sorg for, at kablerne\ ikke kommt i klemme aller bliver\ beskadiget.

1. Fastgor skiven og handtagsmotrikken. (Fig. 17)

2. Drej handtaget til side for at fa en god betjeningsposition, nár du brugerprodukte i naerheden af en væg. (Fig. 18)

3. Juster händtaget til en passende højde

a) KLIKPO LB 448, KLIKPO LB 448Q: Drej reguleringshjulene pachassitet for at justere handtaget lodret. (Fig. 19)
b) KLIKPO LB 442Q: Løsn møtrikken, og juster handtaget lodret. Spænd møtrikken, nar handtaget er i den korrekte position. (Fig. 20)
c) KLIPO LB 553SQe:Loft handtagets justeringsstiver, og flyt handtaget frem ellertilbage for at indstille dets hoge. Handtagets hoge kan indstilles i 2 positioner. (Fig. 21)

Sādan samles bioklipproppen (KLIPO LB 448, KLIPO LB 448Q)

1. Vip Produktet bagud med taendhaeten opad.
2. Sæt stifterne på bioklipproppen i hullerne fra den indvendige side af klippeskjoldet. (Fig. 22)
3. Fastgør skruerne til bioklipproppen fra den udvendige side af klippeskjoldet. (Fig. 23)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forsta kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede Funktioner til dit Husqvarna produit:

1. Laes brugsanvisingen omhyggeligt igennem, og sorg for at have forstaet instruktionerne.

2. Undersøg skæreudstyret for at sikre, at det er korrekt monteret og justeret. Se Sādan efteres skæreudstyret på side 54.

3. Fyld brændstoftanken. Se Sādan pañfyldes brændstof pa side 52.

4. Fyld olietanken, og efterse oliestanden. Se Sadan kontrolleres oliestanden pa side 54.

Sādan pafyldes brændstof

Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har mulighed for at bruge miljø-/alkylatbenzin, anvendes en blyfri benzin af god kvalitet eller blyholdig benzin med et oktalantal ikke under 90.

BEMAERK: Brug ikke benzin med et oktantalindre end 90 RON (87 AKI). Det kan forårsage skader på produitet.

1. Abn brændstoftankens daeksel langsomt for at aflaste trykket.
2. Pafyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud. Lad resterende brændstof fordampe. (Fig. 24)
3. Rengør omkring braendstoftankens daeksel.
4. Spænd brændstoftankens dæksel welt. Hvis brændstoftankens dæksel ikke speendes, opstår der risiko for brand.
5. Flyt produit minimum 3 m fra det sted, hvor du fyldte tanken, for du starter det.

Sādan indstilles klippehøjden

Klippehjden kan justeres i 4 niveauer for KLIPO LB 442Q, 5 niveauer for KLIPO LB 553SQe og 6 niveauer for KLIPO LB 448, KLIPO LB 448Q.

1. Flyt klippehøjdehandtaget for at ogé eller reducere klippehøjden.

a) Flyt klippehøjdehandtaget fremad for at ogge klippehøjden for KLIPO LB 442Q, KLIPO LB 448, KLIPO LB 448Q. Flyt klippehøjdehandtaget bagud for at reducere klippehøjden. (Fig. 25)
b) Fyt klippehjdehandtaget bagud for at oge klippehjden for KLIPO LB 553SQe Fyt klippehjdehandtaget fremad for at reducere klippehjden. (Fig. 26)

BEMAERK: Indstil icke klippehjden for lapt. Knivene kan ramme jorden, hvis graesplaenens overflade icke er javn.

BEMAERK: Stræk ikke startsnoren helt ud. Slip/DDE startsnorens handtag, narn startsnoren traekkes ud.

• Skub styrehandtaget ned. (Fig. 30)
  Før Produktet trækkes baglæns, frakobles fremtrækket, og Produktet skubbes fremad, cirka 10cm.
• Slip motorbremsehandtaget en smule for at frakoble drevet, f.eks. nár du naermer dig en forbinding.

Sādan opnár du et godt risultat

• Sorg altid for, at klingen er skarp. En slov klinge giver et uregelmaessigt resultat, og grae assets snitflade bliver gul. En skarp klinge bruger desuden mindre energia end en slov klinge.
• Klip aldrig mere end 13 af græssets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis graesset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger haver gang for at undgå striber i graesplænen.
• Hold klippeafskærmningen ren. Ophobning af græs og snavs på indersiden af klippeafskærmningen kan forringe klipperesultatet. Se Sādan rengøres Produktet udvendigt på side 53.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du lase og forsta kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produit kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommenende oplyse om nærmesto serviceværksted.

Se www.husqvarna.com for at fãmere detailjerede oplysninger.

Vedligeholdelsesskema

Vedligeholdsesintervallerne er fastlagt baseret på daglig brug af produit. Intervallerne ændres, hvis produititet ikke bruges dagligt.

For vedlidgeholdelse identificeret med * henvises til vegledningen i Sikkerhedsanordninger på produitet paskide 49.

Vedligeholdelse Hver dag Ugentligt Månedligt
Foretag et generelt eftersyn X
Efterse oliestanden X
Rengør Produktet X
Rengør luftfilteret X
Efterse klippeudstyret X
Efterse klippebordet* X
Efterse motorbremsehändtaget* X
Efterse lyddæmperen* X
Efterse tændrøret X
Efterse drivremmen for skader X
Rengør gearhuset X
For KLIPO LB 448. Skift olie (første gang after 5 timers brug, derefter after haver 25 timers brug og ørligt)			X
For KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe. Skift olie (første gang after 5 timers brug, derefter after haver 50 timers brug og ørligt)			X
Udskift luftfilteret X
Efterse brændstofsystemet X
Efterse og juster drevet (koblingskablet)			X

Sādan udføres et generelt eftersyn

• Sørg for, at alle mørtrkker og skruer på produitet er spændt korrekt.

Sādan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.
  Sorg for, at luftindtaget oven pa motoren ikke er blokeret.

• Brug/DD: en hujtryksre nser til at rengore produktet.

• Hvis du bruger vand til at rengore produktet, på vendet ikke sprøjtes direkte på motoren.

For at undersøge drivremmen og rengørre gearhuset (KLIIPPO LB 553SQe)

1. Fjern skruerne på remafskærmningen. (Fig. 16)
2. Træk remafskaermningen fremad og fjern den. (Fig. 31)

3. Kontroller drivremmen og remskiven for skader.

4. Brug en børste til at fjerne blade, græs og snavs fra gearhuset. (Fig. 32)

Sādan rengøres indersiden af klippeskjoldet

1. Placer produit à siden med lyddaemperen nedad.

BEMAERK: Hvis Produktet anbringes med luftfilteret nedad, kan motoren rage skade.

1. Spul indersiden af klippeskjoldet med vand.

Sādan efterses skæreudstyret

ADVARSEL: Taendkablet tages at taendroret for at undgå utilsigtet start af motoren.

ADVARSEL: Brug handsker, nár du udfører vedligeholdelse pa skareudstyret. Klingen er meget skarp, og du kan nemtkommen til at skare dig.

1. Efterse skareudstyret for skader aller revner. Udskift altid skareudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemærk: Kniven skal afbalanceres, after den er blevet slebet. Lad et servicecenter skærpe, udskift og afbalancere klingen. Hvis du rammer en forbinding, der fär produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, eller om den skal udskiftes.

Sādan udskiftes klingen

1. Lás klingen med en traeklods. (Fig. 33)
2. Fjern klingebolten, fjederskiven og klingen. (Fig. 34)
3. Undersg klingeophaenget og klingebolten for skader.

a) Hvis du udskifter klingen aller klingeophaenget, skal du ogsa udskifte klingebolten, fjederskiven og friktionsskiven.

1. Efterse motorakslen for at sikre, at den/DDke er boget.
2. Nár du sætter den nye klinge på, skal du sorge for, at de bojede ender peger i retning af klippeskjoldet. (Fig. 35)
3. Sæt friktionsskiven og klingen mod klingeophaenet. (Fig. 36)
4. Sorg for, at klingen flugter med motorakslens centrum. (Fig. 37)
5. Las klingen med en traeklods. (Fig. 38)

6. Monter fjederskiven, og spænd bolten med et tilspændingsmoment pa 70 Nm. (Fig. 39)

7. Træk kniven rundt pr. händkraft, og kontrollér, at den drejer frit.

ADVARSEL: Baer altid beskytteseshandsker. Klingen er meget skarp, og du kan nemtkommen til at skare dig.

1. Start Produktet for at afpreve klingen. Hvis skiven\ inke er korrekt fastgjort, forekomer der vibrationener i\ produkt, eller klipperesuktatet bliver utilfredsstillende.

Sādan kontrolleres oliestanden

BEMAERK: Hvis olieniveaut er for lavt, kan det medfore motorskader. Kontroller oliestanden, for du starter produit.

1. Anbring Produktet pa et plant underlag.
2. Afmonter olietankens dæksel, hvorpå oliepinden sidder.
3. Tør olien af oliepinden.
4. Sæt oliepinden helt ind i olietanken. Spænd olietankens dæksel for at sikre, at du fær et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontroller oliestanden på malepinden.
7. Hvis oliestanden er lav, skal der afterfyldes med motorolie, og foretag derefter en kontrl af oliestanden ingen.

Bemaerk: Brug en tragt for at undga at spelde.

Sádan udskiftes motorolien

(Fig. 40)

ADVARSEL: Motorolen er meget verm umiddelbart after, at motoren er standset. Lad motoren kole af, for du aftapper motorolien. Hvis du spilder motorolie pa huden, kan den fjernes med vand og saebe.

(Fig. 41)

1. Tag taendkablet af taendroret.
2. Tag olietankens dasksel af.
3. Aftap motorolien.

a) For modeller med en olieaftapningsprop: Stilen beholder under olieaftapningsproppen til atopsamle motorolien i.
b) Pá modeller uden en olieaftapningsprop, eller hvis det ikke er muligt at søte en beholder under olieaftapningsproppen: Brug en oliepumper (tilbehør) til at aftappe motorolien fra olietanken.

1. Pafyld ny motorolie af den type, der anbefales i Tekniske data pa side 56
2. Udfr en kontral af oliestanden. Se Sadan kontrolleres oliestanden pa side 54.

Luftfilter

Bemerk: Et luftfilter, der har varet brugt i lang tid, kan ikke blive helt rent. Udskift luftfilteret med regelmæssige mellemrum. Udskift altid et beskadiget luftfilter.

Sādan af- og pāmonteres luftfilteret (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

ADVARSEL: Baer altid beskytteseshandsker.

1. Tryk på klemmerne på luftfilterdækslet.
2. Tag forsigtigt luftfilterdaekslet (A) ud af motoren.
3. Fjern luftfilteret (B) og skumfilteret (C). (Fig. 42)
4. Undersøg luftfiltret for skader. Udskift et beskadiget luftfilter.
5. Rengør og efterse luftfilteret. Se Sådan rengøres luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) på side 55.
6. Installer i modsat rækkefolge.

Sādan rengøres luftfilteret (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe)

BEMAERK: Lad/DDke motoren kore uden et monteret luftfilter ell er med et beskidt luftfilter.

BEMAERK: Udskift luftfilteret, hvis det\ ikke bliver rent, eller hvis det er beskadiget.\ Et defekt luftfilter forarsager beskadigelse af\ motoren.

1. Tryk på lasetappene (A), fjern filterdakslet (B), og afmonter luftfilteret (C). (Fig. 43)
2. Sla luftfittret mod en harg overflade, aller blaes trykluft gennem luftfilteret fra den rene side af luftfilteret.

BEMAERK: Brug ikke en bxrste til at fjerne snavs, da der derved skubbes snavs ind i luftfilteret.

1. Rens luftfilterholderen (D) og filterdakslet med en fugtig klud.

BEMAERK: Sorg for, at der icke kommen snavs ind i luftkanalen (E).

1. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Sæt luftfilterdækslet påigen med de nederste tappedørst.

Rengoring af luftfilteret (KLIPO LB 448)

BEMAERK: Lad ikke motoren køre.uden et monteret luftfilter eller med et beskidt luftfilter.

BEMAERK: Udskift luftfilteret, hvis det\ ikke bliver rent, eller hvis det er beskadiget.\ Et defekt luftfilter forårsager beskadigelse af\ motoren.

1. Tryk på lasetappene (A), fjern filterdaekslet (B), og afmonter luftfilteret (C). (Fig. 44)
2. Sla luftfiltret mod en hard overflade, aller blaes trykluft gennem luftfilteret fra den rene side af luftfilteret.

BEMAERK: Brug ikke en bxrste til at fjerne snavs, da der derivd skubbes snavs ind i luftfilteret.

1. Rens luftfilterholderen (D) og filterdakslet med en fugtig klud.

BEMAERK: Sorg for, at der icke kommen snavs ind i luftkanalen (E).

1. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Sæt luftfilterdækslet påigen med de nederste tappedørst.

Sādan undersøger du tændrøret

BEMAERK: Brug altid anbefalet tendrørstype. Forkert tendrørstype kan forarsage skader på produktet.

• Undersog taendroret, hvis motoren mangler kraft,\ 但是如果 starter n empt erller ilke fungerer korrekt i tomgangshastighed.
• Sādan mindsker du risikoen for uønsket materiale pa tændrørets elektroder, følg disse instruktioner:

a) Sorg for, at omdrejningstallet i tomgang er indstillet korrekt.
b) Sorg for, at brændstofblandingen er korrekt.
c) Sorg for, at luftfilterer er rent.

• Hvis taendrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstandener korrekt, se Tekniske data pa side 56. (Fig. 45)
• Udskift taendrøret, nár det er nødvendigt.

Efterse brændstofslangen for at sikre, at der ilke er utætheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

Sådan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der/DD er nogen skader.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport afprodukter og brændstoffet, skal du sorge for, at der ikke er utæheder eller dampe. Gnister eller aben ild, f.eks. fra elektriske encheder eller kedler, kan starte en brand.
• Brug altid godkendte beholderere til opbevaring og transport af brændstof.
• Tøm brændstoftanken, inden du stiller produit teæk i en længereperiode. Bortskaf brændstoffet på en lokal miljøstation
• Fastgör produit kikkert under transport for at undgå skader og uheld.

Opbevar Produktet i et aflast omrade utilgaengeligt for børn eller personer, som ikke er godkendt.
Opbevar Produktet pa et tort og frostfrit sted.

Bortskaffelse

Overhold de lokale krav til genanvendelse og de gaeldende regler.
- Bortskaf alle kemikalier, som f.eks. motorolie erler brændstof, hos et servicecenter erler på en lokal miljøstation.
- Nárproduktet ikke længere er i brug, skal det sendes til en Husqvarna forhandler eller bortskaffes på en lokal genbrugsstation.

Tekniske data

Tekniske data

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Motor
Varemaærke Husqvarna Honda Husqvarna	Husqvarna
Model HS 166AP GCVx-145 HS 166AP	HS 166AP
Motortype	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV	1-cylindret, 4-takts fremmedkø-ling, OHV
Slagvolumen, cm3	166 145 166 166
Hastighed, o/min. 2900 2900 2900 2900
Nominel motoreffekt, kW 16	2,75 2,7 2,75 2,75
Tændingssystem
	KILIPO LB 442Q	KILIPO LB 448	KILIPO LB 448Q	KILIPO LB 553SQe
Tændrør	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodeafstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Brændstof-/smøresystem
Motorsmöringstype Splash SplashSplash	Splash
Brændstoftankens kapacitet, liter 1,5 0,9 1,5 1,5
Olietankens kapacitet, liter 0,5 0,55 0,5 0,5
Motorolie 17	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Vægt
Med tomme tanke, kg 25,5 27,5 29,0 3	8,5
Støjemissioner 18
Lydeffektniveau, mål t dB(A) 92 90 93 95
Lydeffektniveau, garanteret LWA dB (A)	94 91 93 96
Lydniveauer 19
Lydtryksniveau ved brugerens øre, dB(A)	81 77 79 83
Vibrationsniveauuer, \(a_{hveq}\)\( ^{20}\)
Styr, m/s2	5,1 4,5 4,2 3,4
Klippeudstyr
Klippehøjde, mm 34-55 30-60 30-60 28-65
Klippebredde, mm 420 480 480 530
Kniv	Bioklip - 42 cm 5028812-10	Bioklip - 48 cm 5028813-10	Bioklip - 48 cm 5028813-10	Bioklip - 53 cm 2956732-20
Drev
Hastighed, km/t -	-	4,8

Overensstemmelseserklaering

EU-overensstemmelseserklaring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige,

Beskrivelse Plæneklipper
Varemærke Husqvarna
Type / model KLIPO	LB 448, KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe
Identifikation Serienumrene fra 2022 og fremerefter

Direktiv/bestemmel-ser	Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetik kompatibilitet"
2000/14/EF "vedrørende stjemissioner til omgivelserne"
2011/65/EU "om begrensning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

Claes Losdal, udvikingschef/haveprodukter, Husqvarna AB

Ansvarlig for teknik dokumentation

Inhalt

Einleitung. 59

Sicherheit. 60

Montage. 63

Betrieb. 64

Wartung. 65

Symboler på produitet

Sikkerhetsutstyr på produit

ADVARSEL: Les de folgende adverselininstruktene f or du braker produit.

• Kontroller at remdekselet北京时间 er skadet, og at det er riktig festet. (Fig. 16)

Lyddemper

Lyddemperen begrunser stynivæt og sender avgassene bort fra brukeren.

Bruk ikke Produktet hvis lyddemperen mangler eller er defekt. En defekt lyddemper øker støynivæt og faren for brann.

ADVARSEL: Før du monterer** produktet, på du lese og forstå kapittelet om sikkerhet.

ADVARSEL: Fjern pennpluggkabelen fra pennpluggen for du monterer produit.

Slik monterer og justerer du handtaket

1. Fjern handtaksmutteren og flensskiven fra platen pa det øvre handtaket.
2. Sett det øvre handtaket pa plass over det nedre handtaket.

OBS: Kontroller at ledningene ikkekommen i klem aller blir skadet.

Sorg for at alle mutre og skruer pä produitet er trukket til ordentlig.

• Bruk en børste for à fjerne lôv, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet mä参加会议, rengörres med høytrykksspyler.
• Hvis du bruker vann til à rengjore produit, ma du不同程度 de la motoren.

1. Ta ut skruene fra remdekselet. (Fig. 16)
2. Trek remdekselet forover, og ta det av. (Fig. 31)
3. Kontroller drivremmen og remhjulet for skader.
4. Bruk en børste for à fjerne løv, gress og smuss fra girhuset. (Fig. 32)

ADVARSEL: For a hindre utilsiktet start ma du fjerne tenningskabelen fra tennpluggen.

Slik bytter du kniven

1. Las kniven med en trekloss. (Fig. 33)
2. Fjern knivbolten, sprengskiven og kniven. (Fig. 34)
3. Kontroller knivstøten og knibbolten for skader.

a) Hvis du skifter kniv eller knivstotte, ma du ogsa skiffe ut knivbolten, sprengskiven og friksjonsskiven.

1. Undersk motorakselen for a forsikre deg om at den ikke er boyd.
2. Nár du fester den nye kniven, skal de boydye endene av kniven peke i retning av klippedekselet. (Fig. 35)
3. Plasser friksjonsskiven og kniven mot knivstøtten. (Fig. 36)
4. Kontroller at kniven er pa linje med midten av motorakselen. (Fig. 37)
5. Las kniven med en trekloss. (Fig. 38)
6. Fest sprengskiven, og trekk til bolten med et moment pa 70 Nm. (Fig. 39)
7. Trekk kniven rundt for hand for a kontrollere at den roterer fritt.

ADVARSEL: Bruk vernehansker.

Kniven ersvaertskarp,ogdeterlettakutteseg.

1. Start Produktet for à teste kniven. Hvis kniven..., ilke er riktig festet, vil Produktet vibrere, aller klipperesultatet vil..., ilke b......

Slik kontrollerer du oljenivået

OBS: For lavt oljenivå kan forårsake alvorlige motorskader. Kontroller oljenivæt før du starterproduktet.

1. Sett produktet på et flatt underlag.
2. Ta av oljetanklokket med den medfolgende peilepinnen.
3. Fjern gjenvaerende olje fra peilepinnen.
4. För peilepinnen helt inn i oljetanken. Trekk til oljetanklokket forå sikre at du fär riktig bilde av oljenivået.
5. Ta ut peilepinnen.

6. Kontroller oljenivæt på peilepinnen.

7. Hvis oljenivæt er lavt, fyller du pa motorolje og utfører en ny kontroll av oljenivæt.

(Fig. 40)

Merk: Bruk en trakt for a unnga slo.

Slik skifter du motorolje

OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et defekt luftfilter forårsaker skade på motoren.

OBS: Skift luftfilteret hvis det ikke blir helt rent, eller hvis det er skadet. Et defekt luftfilter forårsaker skade på motoren.

Hvis tennpluggen er skitten, ma du rengjore den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data pa side 235. (Fig. 45)
- Skift pennpluggen nár det er不同程度.

• När produit mikke longer er i bruk, kan du sende det til en Husqvarna-forhandler aller kaste det ved et returpunkt.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på Produkten
