Tuotetyyppi	Bensiinikäyttöinen työnnettävä ruohonleikkuri
Merkki	Husqvarna
Malli	KLIPPO LB 442Q
Moottori	Husqvarna HS 166AP, yksisylinterinen 4-tahtimoottori, OHV, 166 cm³, 2900 rpm, 2,75 kW
Leikkuuleveys	420 mm (42 cm)
Leikkuukorkeus	34-55 mm, 4 tasoa
Leikkuujärjestelmä	BioClip (silppuava leikkuu), pyörivä silppuriterä 42 cm
Paino (tyhjät säiliöt)	25,5 kg
Polttoainesäiliön tilavuus	1,5 L
Öljysäiliön tilavuus	0,5 L
Moottoriöljyn tyyppi	Husqvarna SAE 30
Sytytystulppa	Husqvarna HQT-7, kärkiväli 0,7-0,8 mm
Taattu äänitehotaso	94 dB(A)
Äänenpainetaso korvan kohdalla	81 dB(A)
Tärinä (kahva)	5,1 m/s²
Leikkuukorkeuden säätö	Vipu 4 asentoa
Kahva	Korkeussäädettävä (löysää mutteri)
Turvalaitteet	Moottorijarru (jarrukahva), leikkuusuojus, äänenvaimennin
Suositeltu huolto	Öljynvaihto 50 tunnin välein tai kerran vuodessa, ilmansuodatin kuukausittain, sytytystulppa joka kausi
Terän viite	5028812-10
Käyttötarkoitus	Asuinalueen nurmikon leikkaus

Usein kysytyt kysymykset - KLIPPO LB 442Q HUSQVARNA

Millaista polttoainetta Husqvarna KLIPPO LB 442Q -ruohonleikkurissa tulisi käyttää?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI). Alkylaatti- tai ekobensiiniä suositellaan. Älä koskaan käytä bensiiniä, jonka oktaaniluku on tätä alhaisempi.

Kuinka leikkuukorkeus säädetään KLIPPO LB 442Q -mallissa?

Siirrä leikkuukorkeuden säädinvipua eteenpäin korkeuden lisäämiseksi (pitempi ruoho) ja taaksepäin korkeuden vähentämiseksi (lyhyempi ruoho). Korkeutta voidaan säätää 4 tasolla, 34–55 mm.

Mitä moottoriöljyä tulee käyttää ja miten tarkistan öljytason?

Käytä Husqvarna SAE 30 -öljyä (tai vastaavaa). Tarkistaaksesi tason, aseta leikkuri tasaiselle alustalle, poista öljyn mittatikku, pyyhi se puhtaaksi, työnnä se kokonaan sisään kiertämättä, ja vedä se sitten ulos tason lukemiseksi. Tason tulee olla merkintöjen välissä.

Kuinka usein öljy on vaihdettava?

Ensimmäinen öljynvaihto on tehtävä 5 käyttötunnin jälkeen, ja sen jälkeen 50 tunnin välein tai kerran vuodessa. Käytä tarvittaessa öljypumppua ja noudata kierrätysohjeita.

Kuinka KLIPPO LB 442Q -ruohonleikkuri käynnistetään?

Varmista, että sytytysjohto on kytketty sytytystulppaan, avaa polttoaineventtiili. Pidä moottorijarrun kahvaa ohjausmutteria vasten, vedä sitten hitaasti käynnistysjohdosta, kunnes tunnet vastusta, ja vedä sitten reippaasti.

Mitä tehdä, jos terä osuu esteeseen?

Pysäytä moottori välittömästi, irrota sytytysjohto. Tarkasta terä, terän kiinnitys ja akseli. Vaihda vaurioituneet osat. Jos terä on tylsynyt, teroita se ammattilaisella.

Kuinka leikkuri puhdistetaan käytön jälkeen?

Poista ruoho ja lika harjalla. Älä koskaan käytä painepesuria. Leikkuusuojuksen sisäpuolen puhdistamiseksi kallista leikkuria (äänenvaimennin alaspäin) ja huuhtele vedellä. Vältä veden suuntaamista moottoriin.

Millaista sytytystulppaa suositellaan?

Suositeltu sytytystulppa on Husqvarna HQT-7, kärkiväli 0,7–0,8 mm. Tarkista ja puhdista sytytystulppa, jos moottorin käynnistys on vaikeaa tai se käy epätasaisesti.

Kuinka leikkuri säilytetään talven yli?

Tyhjennä polttoainesäiliö, puhdista leikkuri, tarkista öljy ja tee tarvittavat huoltotoimenpiteet. Säilytä leikkuria kuivassa ja routasuojatussa paikassa, poissa lasten ulottuvilta.

Onko KLIPPO LB 442Q -ruohonleikkurissa vetojärjestelmä?

Ei, KLIPPO LB 442Q on työnnettävä ruohonleikkuri ilman vetoa. Vain KLIPPO LB 553SQe -mallissa on pyöräkäyttöinen veto.

KÄYTTÖOHJE KLIPPO LB 442Q HUSQVARNA

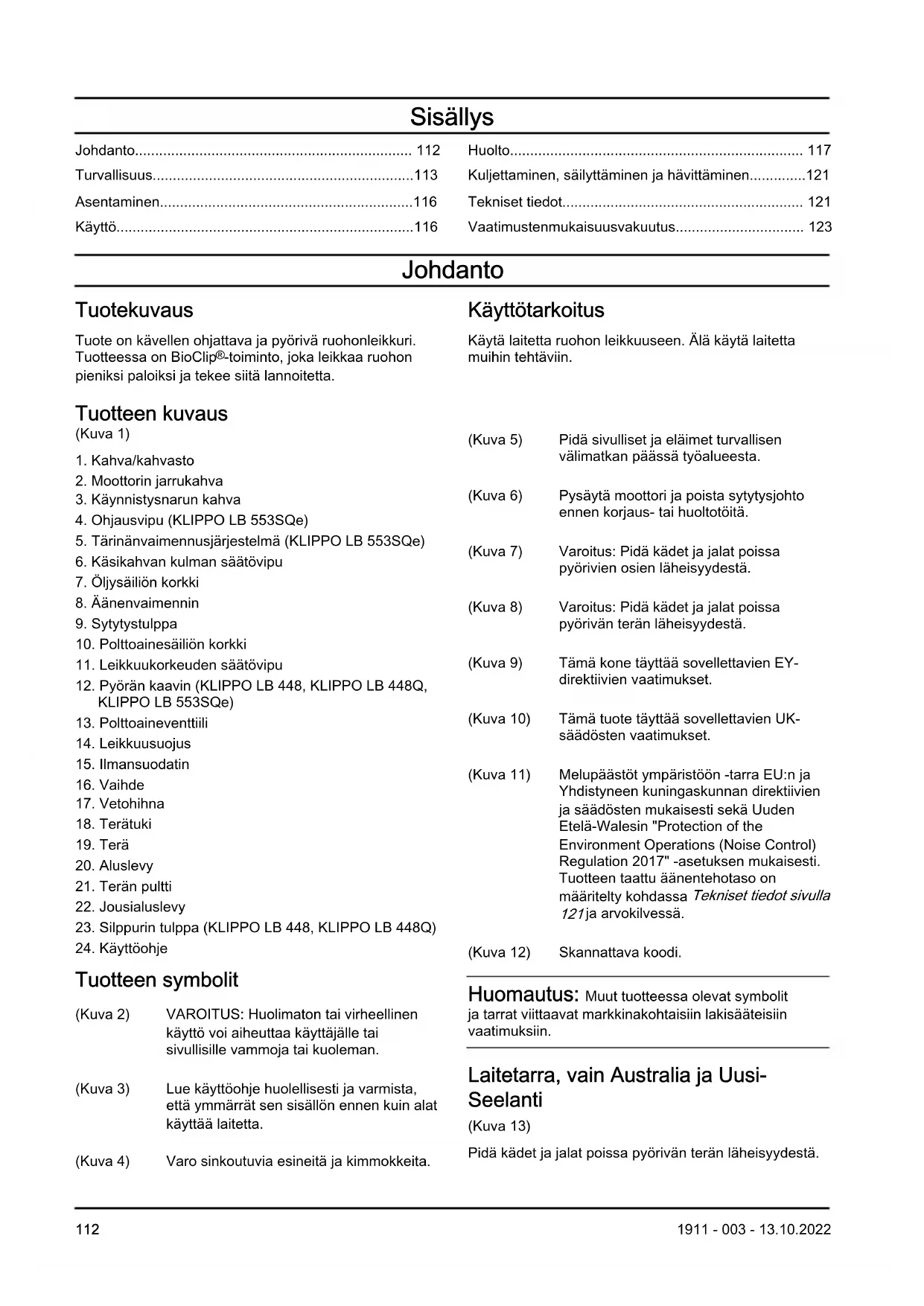

FI Käytöohje 112-123

(Joon. 2) HOIATUS! Hooletu voi vaar kasicite mine vob pohjustada kehavigastusi voi surma kasutajale voi juuresolijaile.

Hoiatustahis seadmel, ainult Austraalias ja Uus-Meremaal.

(Joon. 13)

Summuti kontrollimine

HOIATUS: Enne seadme kokkupanemist lugege pohjalikult libi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage sutekuunala juhe sutekuunla kuljest.

Toote valikorpuse puhastamine

Ohuftri puhastamine (KLIPO LB 448)

Kuljettaminen, sailyttaminen ja havittaminen.121

Tekniset tiedot. 121

Vaatimustenmukaisuusvakuutus. 123

Johdanto

Tuotekuvaus

Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Tuotteessa on BioClip®-toiminto, joka leikkaa ruohon pieniki paloiki si je tekee siitä lannoitetta.

Tuotteen kuvaus

(Kuva 1)

1. Kahva/kahvasto
2. Moottorin jarrukahva
3. Kännistysnarun kahva
4. Ohjausvipu (KLIPPO LB 553SQe)
5. Tärinävaimennusjärestelmä (KLIPPO LB 553SQe)
6. Kaskahvan kulman saatovipu
7. Oljysailion korkki
8. Aänvaimennin
9. Sytytystulppa
10. Poltoinesaillion korkki
11. Leikkuukorkeuden saatovipu
12. Pyöän kaavin (KILIPPO LB 448, KILIPPO LB 448Q, KILIPPO LB 553SQe)
13. Poltoaineventtiili
14. Leikkuusuojus
15. Ilmansuodatin
16. Vaihde
17. Vetohihna
18. Teratuki
19. Tera
20. Aluslevy
21. Terän pultti
22. Jousialuslevy
23. Silppurin tulppa (KLIPO LB 448, KLIPO LB 448Q)
24. Kaytöohje

Tuotteen symbolit

(Kuva 2) VAROITUS: Huolimaton tai virheellinen käytto voi aiheuttaa käytäjälte tai sivullisille vammoja tai kuoleman.

(Kuva 3) Lue kayttoohje huolellisesti ja varmista, etta ymmarrat sen sisallon ennen kuin alat kayttäa laitetta.

(Kuva 4) Varo sinkoutuvia esineita ja kimmokkeita.

Käytötarkoitus

Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.

(Kuva 5) Pidä sivulliset ja eläimet turvallisen valimatkan paassä työalueesta.

(Kuva 6) Pysayta moottori ja poista sytytysjohto ennen korjaus- tai huoltotöitä.

(Kuva 7) Varoitus: Pida kadet ja jalat poissa pyorivien osien laheisyydesta.

(Kuva 8) Varoitus: Pida kadet ja jalat poissa pyorivan teran laheisyydesta.

(Kuva 9) Tämä kone tayttä sovellettavien EYdirektiivien vaatimukset.

(Kuva 10) Tämä tuote tayttä sovellettavien UK-saadosten vaatimukset.

(Kuva 11) Melupäastöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017"-asetuksen mukaisesti. Tuotteen taattu äenentehotas o on märitetly kohdassa Tekniset tiedot sivulla 121ja arvokilvessä.

(Kuva 12) Skannattava koodi.

Huomautus: Muut tuotteessa olevat symbolit ja tarrat viittaavat markkinakohtaisin lakisäateisiin vaatimuksiin.

Laitetarra, vain Australia ja Uusi-Seelanti

(Kuva 13)

Pida kdet ja jalat poissa pyorivan teran laheisyydesta.

VAROITUS: Moottorin muokkaaminen mitatoi tuotteen EU-typpiyväksynnä.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
• tuotteessa on muu kuin valmistajan omai tsen hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia käytetän, kun jotakin käyttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tata kaytetaan, jos kayttöohjeen noudattamatta jattamisestä voi seurata kayttajan tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tata kaytetaan, jos kayttooheen noudattamatta jattamisestvo seurata koneen, muiden materiaalien tai ympariston vauroituminen.

Huomautus: Tata kaytetaan tietyissa tilanteissatarvittavien lisatietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käytämista.

Tämä laite on vaarallinen, jos sitä käytetäan huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
- Laite muodostaa kayton aikana sahkomagneettisen kentan. Kentta saattaa joissakin olosuheissa hairirita aktivisten tai passivisten laaketieteellisten implantten toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkaisemiseksi kehotamme laaketieteellisiä implantteja kayttäviä henkilöitä neuvottelemaan laakärin ja laaketieteellisen implantin valmistajan kanssa ennen laitteen kayttämista.
- Ole aina varovainen ja käytä tervettä järkea. Jos et ole varma, miten laitetta käytetän erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jälleenmyyjään, ennen kuin jatkat.
- Muista, etta käytäja on vastuissa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, etta tuotteen merkit ja tarrat ovat luettavissa.
• Alä anna kenenkään kayttäkonetta, ellet ole varma, etta kayttäj on lukenut kayttöhjekirjan ja ymmartányt siina annetut ohjeet.
• Alä anna lasten käyttaa laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastiullisen aikuisen on oltava aina paikalla.
• Alä anna kenenkään sellaisen henkilön käytäälaitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käytävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.
• Alä kaytla laitetta ollessasi vasynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai läakkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus nakókykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä kaytä konetta, jos se on viallinen.
• Äla tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.
• Alá tee muutoksia moottorin káyntinopeuden hallintaan.

Työalueen turvallisuus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käytämistä.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen valimatkan päässä tuotteesta.
• Alä koskaan käytä tuotetta huonolla saällä esimerkiki sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käytäminen huonolla saällä tai kosteissa tai marissä olosuheissa on raskasta. Huono saa voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkiloitä, esineita ja tilanteita, jotka voivat体系建设 tuotteen turvallisen kayton.

• Varo esteita, kuten juuria, kivia, risuja, kuoppia ja ojia. Pitkan ruohon seassa voi olla esteita.

• Ruohon leikkaaminen rinteissä voi olla vaarallista.
  Alä käytä tuotetta rinteessä, jonka kaltevuus on yli 15^ .
• Käytä tuotetta sivusuunnassa rinteeseen nähden.
  Alä käytä tuotetta pystysunnassa.
• Ole varovainen lähestyessäpi piilossa olevia kulmia ja esineita, jotka estavät nakyvyyden.

Työturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käytämista.

• Käytä tātā tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttaa muihin käyttoktarkoituksiin.
  Kayta henkilokohtaisia suojavarusteita. Katso Henkilokohtainen suojavarustus sivulla 114.
• Opettele pysayttamän moottori nopeasti hatatilassa.
• Alä koskaan käynnistä moottoria suljetussa tilassa tai lahellā herkasti syttyviä materiaialeja. Moottorin pakokaasu on kuumaa ja se voi sisältaa kipinoitta, jotka voivat aiheuttaa tulipalon.
• Älä käytä tuotetta, ellei sen teräa ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vauroittaa teräa, ja kampiakseli voi vaantya. Vaantynyt aksemi aiheuttaa voimakasta tärinaa. Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos tera osuu esineeseen tai alkaa täristä, pysaytä tuote valittomästi. Irrota syytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyövaltuutetussa huoltolikkeessä.
• Alä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä paase osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttaessäsi sitä.
• Pida kaikki renkaat maassa ja molemmat katesi tyontoaisalla kayttaaessasi tuotetta. Pida katesi ja jalkasi poissa pyorivien terien laheisyydesta.
• Älä kallista tuotetta moottorin käynnistyksen aikana.
• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Alä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta tätyy nostaa, sammuta ensin moottori ja irrota sytytskaapeli sytytystulpasta.
• Ää kävele taaksepän käyttaessätuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottom an alueen yli, esimerkiki ylittäessä sora-, kivi- tai asfalttipolkuja.

• Äla juokse tuotteen kanssa, kun moottoria käynistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee saätöjä moottorin käydessa.
• Älä koskaan jäta laitetta ilman valvontaa moottorin käydessa. Sammuta moottori ja varmista, ettei terāvarustus pyör.

Turvallisuusohjeet käytöä varten

Henkilokohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen kayttamista.

• Henkilokohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta ne lieventavat vammoja onnettomuustilanteessa. Anna jalleenmyyjan auttaa oikeiden varusteiden valinnassa.
  Käytä kuulonsuojaimia, kun melutasop on yli 85 dB.
• Käytäkestäviä luistamattomia saappaita tai kenkä.
  Alä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkä housuja.
• Käytä suojakäsinestiä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käytämista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteytt Huqvarna-huoltolikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vahentaa laitteen tarinaa ja teran aiheuttamaa tapaturmavaaraa.
- Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Moottorin jarrukahva

Moottorin jarrukahva pysaytttaa moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysahtyy.

Tarkista moottorijarru käynistamälla moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarnahuoltolikkeen saatäa moottorijarru.

(Kuva 14)

VAROITUS: Liallinen altistuminen
tärinälle saattaa aiheuttaa verisuonitai hermovaurioita verenkiertohairiöistakarsville henkilöille. Hakeudu laakärin,jos havaitset oireita, jotka voivat
liittyä lialliseen tärinöille altistumiseen.
Esimerkkejä tallaisia oireista ovat:huimaus, tunnottomus, "kutina", "pistely",kipu, voimattomus tsai heikkous, ihon varin tai pinnan muutokset. Naïta oireita esiintyy
tavallisesti sormissa, käsissä tai ranteissa.

Tärinänvaimennusjärkestelmä vähentää kahvan tärinäkayton aikana.

Kahvaston ja leikkuusuojuksen terasputki vahentaa tärinä. Mallissa KLIPO LB 553SQe on myos neljakahvastoon kiinnitetty tärinänvaimennuselementtiä.

• Tarkista, etta kahvasto ja tärinävaimennuselementit ovat kunnossa. (Kuva 15)

Hihnansuojuksen tarkistaminen (KLIPPO LB 553SQe)

Hihnansuojus vahentaa tapaturmavaaraa ja varmistaa,
että rikkoutunut hihna pysyy paikallaan.

• Varmista, etta hihnansuojus ei ole vaurioitunut ja on kiinnitetty oikein. (Kuva 16)

Aanenvaimennin

Aänenvaimennin pitäa aänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästa poispäin.

Alä käytä konetta, jos äenenvaimennin on vauroitunut tai puuttuu kokonaan. Vialinen äenenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Aänenvaimennin on erittäin kuuma kayton aikana, heti kayton jälkeen ja moottorin kaydessä joutokayntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lahistollä, jotta et aiheuta tulipaloa.

Äenvaimentimen tarkistaminen

• Tarkista äenvaimennin sännöllisesti vaurioiden varalta ja varmista, etta se on kiinnitety oikein.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Alä kaynnista laitetta, jos sen paälla on poltoainetta tai moottoriöljya. Poista ylimäräinen poltoaine tai oljy ja anna laitteen kuivua.

• Jos olet läikytänyt poltoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle paase poltoainetta, sillä se voi aiheuttaa vamman. Jos inollesi joutuu polittoainetta, pese se pois vedellä ja saippualla.
• Alä kaynnistä laitetta, jos moottori vuotaa. Tarkista moottori saannollisesti vuotojen varalta.
  Kasittele poltoainetta varoen. Poltoaine on syttyvaa ja kaasut ovat rajahdysherkkia, mikaoi aiheuttaa tapaturman tai kuoleman.
• Alä hengità poltoainehöryjä, sillä ne voivat aiheuttaa vamman. Varmista, etta ilmanvirtaus on riittävä.
• Alä tupakoi poltoaineen tai moottorin lahistöllä.
• Alà sijoita lampimiä esineita poltoaineen tai moottorin lahelle.
• Alä lisää poltoainetta, kun moottori on käynnissä.
• Varmista ennen poltoaineen lisäämista, etta moottori on jähtynyt.
• Ennen kuin lisaat polttoainetta, avaa polittoainesaillion korkki hitaasti ja vapauta paine varovasti.
• Alä lisää poltoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
• Kiristä polttoinesaillön korkki tiukasti. Polttoinesaillön korkin riittamätön kiristys aiheuttaa tulipalovaaran.
• Siirra laite ennen käynnistystä vähintään 3 metrin paahan paikasta, jossa lisät poltoainetta.
• Alä taytä poltoainesäiliotä tayteen. Kuumuus saa poltoaineen lajenemaan. Jatä poltoainesäiliö paälle tyhjää tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Moottorin pakokaasut sisaltavat hiilimonoksidia, joka on hajuton, myrkylinen ja erittain vaarallinen kaasu. Alä kaynnistà moottoria sisallā tai suljetuissa tiloissa.
• Jos tuotetta taytyy huoltaa, sommuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Käytä suojakäsiniteitä huoltaessasi terävarustusta. Tera on erittain teräva ja aiheuttaa helposti haavoja.
• Lisāvarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaavakavan vamman tai kuoleman. Alä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisāvarusteita.
• Jos tuotetta ei ole huollettu asianmukaisesti ja saannollisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.
  Huolla tuote ainoastaan kayttoohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut

huoltotoimet on tehtävvaltuutetussa Husqvarnahuoltolikkeessä.

• Anna valtuutetun Husqvarna-huoltolikkeen huoltaa tuote saannollisesti.

Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsitteleva luku niin, etta ymmarrat sen sisallon.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

Kahvan asentaminen ja säätäminen

1. Irrota kahvamutteri ja aluslevy yläkahvan levystä.
2. Aseta yläkehva paikalleen alakahvan pälle.

HUOMAUTUS: Varmista, etta johdot eivat jaa valin tai vahingoitu.

1. Kiinnita aluslevy ja kahvamutteri. (Kuva 17)

2. Voit parantaa käytöasentoa käantämälä kahvaa sivulle, kun käytät laitetta seinän vieressa. (Kuva 18)

3. Säädä kahva sopivalle korkeudelle

a) KLIPO LB 448, KLIPO LB 448Q: Säädä kahvaa pystysuunnassa käantämällä rungon saatöpyörä. (Kuva 19)
b) KLIIPPO LB 442Q: Löysä mutteria ja saädä kahvaa pystysuunnassa. Kiristä mutteri, kun kahva on oikeassa asennossa. (Kuva 20)
c) KLIPOLOB553SQe: Nosta kahvan saatohakaa ja aseta kahvan korkeus siirtamalla kahvaa eteen-tai taaksepain. Kahvan korkeuten voi asettaa kahteen eri asentoon. (Kuva 21)

Silppurin tulpan asentaminen (KLIPO LB 448, KLIPO LB 448Q)

1. Kallista laitetta taaksepain niin, etta sytytystulppa on yloispain.
2. Aseta silppurin tulpan tapit leikkuusuojuksen sisäppinnan reikiin. (Kuva 22)
3. Kiinnitā silppurin tulpan ruuvit leikkuusuojuksen ulkopuolelta. (Kuva 23)

Käytto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, etta ymmärät sen sisällön, ennen laitteen käytämista.

Husqvarna Connect

Husqvarna Connect on ilmainen mobillilaitesovellus.

Husqvarna Connect -sovellus saat lisatoimintoja

Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä jarekisteröi kone Husqvarna Connect -sovelluksen ohjeiden mukaan.

Ennen tuotteen käytöä

1. Lue käytööhje huolellisesti ja varmista, etta ymmarrat sen sisälätmät ohjeet.

2. Tutki terävarustus ja varmista, etta se on kiinnitetty ja saädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 119.

3. Täytä poltoainen sällö. Katso Polttoainen lisäminen sivulla 116.
4. Lisää öljysäiliöän öljyä ja tarkista öjytaso. Katso Öljymäärän tarkistaminen sivulla 119.

Polttoaineen lisääminen

Käytä ympäristöä saastävää bensiinä tai alkylaattibensiinä, jos niītā on saatavilla. Jos ympäristöä saastävää bensiinä tai alkylaattibensiinä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä lautubensiinä, jonka oktaaniluku on vähintään 90.

HUOMAUTUS: Alä käytä
poltoainetta, jonka oktaaniluku on pienempi
kuin 90 RON (87 AKI). Se voi vaurioittaa
laitetta.

1. Vapauta poltoainesäiliösta painetta avaamalla poltoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliönn hitaasti polttoainetta. Jos öljyä läikkyy, pyyhö oljy pois liinalla ja anna öljyjaamien kuivua. (Kuva 24)

3. Pyyhi poltoinesaillion korkin ymparistpuhtaaksi.
4. Kirista poltoainesaillon korkki tiukasti. Poltoainesaillon korkin riittamatön kirstys aiheuttaa tulipalovaaran.
5. Siirra laite ennen kaynnistysta vahintaan 3 metrin (10 jalan) paahan paikasta, jossa lisasit polittoinetta.

Leikkuukorkeuden asettaminen

Leikkuukorkeuden saadossa on 4 tasoa mallissa KLIPPO LB 442Q, 5 tasoa mallissa KLIPPO LB 553SQe ja 6 tasoa mallissa KLIPPO LB 448, KLIPPO LB 448Q.

1. Vähennä tai lisää leikkuukorkeutta siirtämällä leikkuukorkeuden saatovipua.

a) Jos käytössä on malli KLIKPO LB 442Q, KLIKPO LB 448, KLIKPO LB 448Q, lisäa leikkuukorkeutta siirtämälä leikkuukorkeuden saatovipua eteenpain. Vähennä leikkuukorkeutta siirtämälä leikkuukorkeuden saatovipua taaksepain. (Kuva 25)
b) Jos käytössäi on malli KLIKPO LB 553SQe, lisää leikkuukorkeutta siirtämällä leikkuukorkeuden säätovipua taaksepän. Vähennä leikkuukorkeutta siirtämällä leikkuukorkeuden säätovipua eteenpän. (Kuva 26)

HUOMAUTUS: Aä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan.

Laitteen käynistäminen

1. Varmista, etta sytytyskaapeli on liitetynä sytytystulppaan.
2. Avaa polittoaineventtiili. (Kuva 27)
3. Seiso laitteen takana.
4. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva 28)
5. Pitele käynnistysarun kahvaa oikealla kädelläsi.

6. Veda kaynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.

7. Kännista moottori vetamälla voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua katesi ympärille.

HUOMAUTUS: Alä vedä käynnistysnara ukonokaan ulos. Alä irrota otetta käynnistysnarusta, kun se onulkona.

Laitteen pysayttäminen

• Jos haluat pysayttäa vain vetojärestelmän, vapauta moottorin jarrukahvaa hieman.
• Pysäytä moottori vapauttamalla moottorin jarrukahvaka kokonaan.
• Sulje poltoaineventtiili. (Kuva 29)

Vetojärestelmän käytäminen pyörillä (KLIPO LB 553SQe)

• Työnnä ohjaussauva alas. (Kuva 30)
• Ennen kuin vedat tuotetta taaksepain, kytke vetojärestelmä pois kaytostä ja työnnä tuotetta eteenpain noin 10cm.
• Kytke vetojärestelmä pois käytösta vapauttamalla moottorin jarrukahvaa hieman esimerkiki si lahestyessä estettä.

Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terä. Tylsa terä leikkaa epatasaisesti ja ruohostatulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttaa myös tylsää teräa vahemmän energiaa.
• Alä leikkaa enempää kuin 1/3 ruhon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
  Leikkaa joka kerta eri suuntiin, jotta nurmikkoon eitule raitoja.
• Pida leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolle kertynyt ruho ja lika voivat heikentäa leikkuutuloksia. Katso kohta Laitteen puhdistaminenulkopuolelta sivulla 118.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärät sen sisällön.

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, etta tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jalleenmyyjäsi ei ole huoltoliike, pyydä jalleenmyyjäa neuvoman lahin huoltoliike.

Katso lisatietoja kohdasta www.husqvarna.com.

Huoltokaavio

Saat lisatietoja *-merkill merkityista huoIola kohdasta Tuotteen turvalaitteet sivulla 114

Huoltovälit on laskettu tuotteen paivittäisen käytön perusteella. Valit voivat muuttua, jos tuotetta ei käytetä paivittäin.

Huolto	Päivittäin Våkoittain	Kuukausitain
Tee yleistarkastus X
Tarkista öljytaso X
Puhdista tuote X
Puhdista ilmansuodatin X
Tarkista terävarustus X
Tarkista leikkuusuojus* X
Tarkista moottorin jarrukahva*. X
Tarkista änenvaimennin* X
Tarkista sytytystulppa X
Tarkista vetohihna vauroiiden varalta X
Puhdista vaihdekotelo X
Malli KLIPO LB 448. Vaihda öljy (ensimmäisten viiden käytötunnin jälleen ja sitten 25 käytötunnin välein sekä vuosittain)		X
Malli KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe. Vaihda öljy (ensimmäisten viiden käytötunnin jälleen ja sitten 50 käytötunnin välein sekä vuosittain)		X
Vaihda ilmansuodatin X
Tarkista polttoainejärestelmä X
Tarkista ja säädä vetojärestelmä (kytkinjohto). X

Yleistarkastus

• Varmista, atta laitteen kaikki ruuvit ja mutterit on kirstetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin ylaosassa sijaitseva ilmanottoaukko ole tutkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, alä suihkuta vettä suoraan moottoriin.

Vetohihnan tarkistaminen ja vaihdekotelon puhdistaminen (KLIPO LB 553SQe)

1. Irrota hihnansuojuksen ruuvit. (Kuva 16)

2. Vedä hihnansuojusta eteenpän ja irrota se. (Kuva 31)

3. Tarkista vetohihna ja hihnapyörä vauroiden varalta.
4. Poista vaihteistokotelosta lehdet, ruoho ja lika harjalla. (Kuva 32)

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Aseta laite kyljelleen aenvaimennin alaspain.

HUOMAUTUS: Jos laite
asetetaan ilmansuodatin alaspain,
moottori saattaa vaurioitua.

1. Peseliekkuusuojuksen sisapinta vesiletkulla.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsiniitä huoltaessasi terävarustusta. Tera on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terāvarustus vauroiiden tai halkeamien varalta.
   Vaurioitunut terāvarustus on aina vaihdettava.
2. Tarkista, onko terä vauroitunut tai tylsa.

Huomautus: Tera on tasapainotettava oikein teroituksen jälkeen. Anna huoltolikkee neroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, etta tuote pysähtyy, vaihda vauroitunut terä. Anna huoltolikkee arvioida, voiko terän teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 33)
2. Irrota terapultti, aluslevy ja tera. (Kuva 34)
3. Tarkista teratuki ja -pultti vauroiiden varalta. a) Jos vaihdat teran tai teratuen, vaihda m terapultti, jousialuslevy ja kitka-aluslevy
4. Tutki kampiakseli ja varmista, ettei se ole vaantynyt.
5. Asenna uusi tera siten, etta kännetyt paat osoittavat leikkuusuojuksen suuntaan. (Kuva 35)
6. Aseta kitka-aluslevy ja terä terätukea vasten. (Kuva 36)
7. Varmista, etta tera on linjassa aktelin keskiosan kanssa. (Kuva 37)
8. Lukitse terä puukiilalla. (Kuva 38)
9. Kiinnita jousialuslevy paikalleen ja kirsta pultti momenttiin 70 Nm. (Kuva 39)
10. Pyöritätä terää käsin ja varmista, että se pyörii vapaasti.

VAROITUS: Käytä suojakäsineita.
Tera on erittäin teräva ja aiheuttaa
helposti haavoja.

1. Testaa terä käynistämälla laite. Jos terä ei ole kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tydydtäva.

Öljymäärän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vauroiittaa moottoria. Tarkista öljytaso ennen kuin käynistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesaillon korkki ja mittatiku.
3. Pyyhi mittatiku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan öljysäiliöän. Kiristä öljysäiliön korkki, jotta saat oikean kuvan öjytasosta.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos oljytaso on alhainen, lisaa moottorioljya ja tarkista oljytaso uudelleen.

(Kuva 40)

Huomautus: Käytä suppiloa laikkymisen välttämiseksi.

Moottoriöljyn vaihtaminen

VAROITUS: Moottorioljy on erittain kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jaähtyä ennen kuin valutat moottorioljyn pois moottorista. Jos moottorioljya joutuu iholle, pese oljy pois vedellä ja saippualla.

(Kuva 41)

1. Irrota sytytyskaapeli sytytystulpasta.
2. Irrota oljysaillion korkki.
3. Tyhjennä moottoriöly.

a) Mallit, joissa on oljyntyhjennystulppa: Asetatuotteen alle sailiio, johon valutat oljyn.
b) Mallit, joissa ei ole öljntyhjennystulppaa tai joissa sällön asettaminen öljntyhjennystulpan alle ei ole mahdolista: Tyhjenna moottoriöljy öljysäiliösta öljynpoistopumpulla (lisävaruste).

1. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 121.
2. Tarkista oljytaso. Katso kohdasta Oljymaaran tarkistaminen sivulla 119.

Ilmansuodatin

Huomautus: Pitkaan kaytossa ollutta
ilmansuodatinta ei voi koskaan puhdistaa taysin
puhtaaksi. Vaihda ilmansuodatin saannollisin valiajoin.
Vaurioitunut ilmansuodatin on aina vaihdettava.

Ilmansuodattinen irrottaminen ja asentaminen (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

VAROITUS: Käytä suojakäsineita.

1. Paina ilmansuodattimen kannen kiinnikkeitä.
2. Irrota ilmansuodattimen kansi (A) varovasti moottorista.
3. Irrota ilmansuodatin (B) ja vaahtosuodatin (C). (Kuva 42)
4. Tarkista ilmansuodatin vauroiiden varalta. Vaihda vauroitunut ilmansuodatin.
5. Puhdista ja tarkista ilmansuodatin. Katso kohdasta Ilmansuodattimen puhdistaminen - (KLIPPO LB 442Q, KLIPPO LB 448Q, KLIPPO LB 553SQe) sivulla 120.
6. Asenna painvastaisessa järestyksessä.

Ilmansuodattimen puhdistaminen - (KLIPO LB 442Q, KLIPO LB 448Q, KLIPO LB 553SQe)

HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut.

HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Vialinen ilmansuodatin vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi (B) ja irrota ilmansuodatin (C). (Kuva 43)
2. Kopauta ilmansuodatinta varovasti kovaa pintaa vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta.

HUOMAUTUS: Alä kayta
puhdistamiseen harjaa, sillä se tyontäa
likaa ilmansuodattimen sisän.

1. Puhdista ilmansuodattimen kotelo (D) ja kansi kostealla liinalla.

HUOMAUTUS: Varmista, etta ilmaputkeen (E) ei pääse likaa.

1. Asenna ilmansuodatin. Varmista, etta ilmansuodatin asettuu tiiviisti ilmansuodattimen pidinta vasten.
2. Asenna ilmansuodattimen kansi painamalla ensin alapuolen kiinnikkeet paikoilleen.

Ilmansuodattimen puhdistaminen (KLIPO LB 448)

HUOMAUTUS: Älä käytä moottoria ilman ilmansuodatinta tai jos ilmansuodatin on likaantunut.

HUOMAUTUS: Vaihda ilmansuodatin, jos se ei puhdistu tai jos se on vaurioitunut. Viallinen ilmansuodatin vahingoittaa moottoria.

1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi (B) ja irrota ilmansuodatin (C). (Kuva 44)
2. Kopauta ilmansuodatinta varovasti kovaa pintaa vasten tai puhdista se puhaltamalla paineilmaa suodattimen puhtaalta puolelta.

HUOMAUTUS: Alä käytä
puhdistamiseen harjaa, sillä se tyontä
ilmansuodattimen sisään likaa.

1. Puhdista ilmansuodattimen kotelo (D) ja kansi kostealla liinalla.

HUOMAUTUS: Varmista, etta ilmaputkeen (E) ei pääse likaa.

1. Asenna ilmansuodatin. Varmista, etta ilmasuodatin tulee tiiviisti ilmansuodattimen pidinta vasten.
2. Asenna ilmansuodattimen kansi painaen ensin alapuolen kiinnikkeet paikoilleen.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan typpi voi aiheuttaa laitteen vauroitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada kayntiin tai se ei toimi oikein joutokayntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:

a) Varmista, etta joutokayntinopeus on saadetty oikein.
b) Varmista, etta polittoaineseos on oikea.
c) Varmista, etta ilmansuodatin on puhadas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, etta karkivali on oikea, katso Teknisitetod sivulla 121. (Kuva 45)
  Vaihda sytytystulppa tarvittaessa.

Poltoainejärestelmän tarkistaminen

• Tutki poltoainesaillion korkki ja poltoainesaillion korkin tiiviste vaurioiden varalta.
• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vauroitunut, vaihdata se huoltolikkeessä.

Kuljettaminen, sallyttäminen ja havittäminen

Kuljetus ja sailytys

Kun sailytät ja kuljetat tuotetta ja poltoainetta, varmista, ettei tuote vuoda poltoainetta tai poltoainehöryä. Esimerkiki sähkölaitteista tai lammityskatillosta peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.
- Käytä polttoaineen sailytyksessä ja kuljettamisessa aina hyväksytjä polttoainenäiliöita.
- Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävita polttoaine viemällä se asianmukaiseen keräyspisteeseen.
Välta onnettomuudet ja tuotteen vauroituminen kiinnittämällä tuote turvalliseti kuljetuksen ajaksi.
- Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lampötila ei laske pakkasen puolelle.

Havittäminen

Noudata paikallisia kierratysvaatimuksia ja säddöksiä.
- Hävitätä kaikki kemikaalit, kuten moottoriölj ja poltoaine viemälä ne huoltoliiikkeeseen tai asianmukaiseen keräyspisteeseen.
Kun tuote tulee elinkaarena sa päähan, havitä tuote lahettamällä se Husqvarna-jalleenmyyjalle tai kierratyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	KLIPO LB 442Q	KLIPO LB 448	KLIPO LB 448Q	KLIPO LB 553SQe
Moottori
Tuotemerkki Husqvarna Honda Husqv	arna Husqvarna
Malli HS 166AP GCVx-145 HS 166AP	HS 166AP
Moottorin typpi	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV
Iskutilavuus, cm3	166 145 166 166
Nopeus, r/min 2 900 2 900 2 900 2 900
Moottorin nimellisteho, kW 41	2,75 2,7 2,75 2,75
Sytytsjärestelmä
Sytytystulppa	Husqvarna HQT-7	NGK BPR5ES	Husqvarna HQT-7	Husqvarna HQT-7
Kärkiväli, mm 0,7-0,8 0,7-0,8 0,7-0,8	0,7-0,8
Poltoaine-/voitelujärestelmä
Moottorin voitelun typpi Roiske Roiske	Roiske Roiske
Poltoainesäiliön tilavuus, litraa 1,5 0,9	1,5 1,5
Öljysäillönn tilavuus, litraa 0,5 0,55 0,5	0,5
Moottoriölj y 42	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30/SAE 10W-30
Paino
Säiliöt tyhjinä, kg 25,5 27,5 29,0 38,5
Melupäastö t 43
Äänentehotaso, mitatu dB(A) 92 90 93	95
Äänentehotaso, taattu LWA dB(A) 94 91	93 96
Äänitasot 44
Äänenpainetaso käytäjän korvan ta-salla, dB(A)	81 77 79 83
Tärinätasot, ahv, eq 45
Työntöaisa, m/s2	5,1 4,5 4,2 3,4
Terävarustus
Leikkuukorkeus, mm 34-55 30-60 30-60	60 28-65
Leikkuuleveys, mm 420 480 480 530
Terä	Silppuri - 42 cm5028812-10	Silppuri - 48 cm5028813-10	Silppuri - 48 cm5028813-10	Silppuri - 53 cm2956732-20
Ajo
Nopeus, km/h - - - 4,8

Vaatimustemmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa taten, etta tuote:

Kuvaus Ruohonleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli KLIKPO LB 448, KLIKPO LB 442Q, KLIKPO LB 448Q, KLIKPO LB 553SQe
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat taysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Direktiivi/asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäastödirektiivi
2011/65/EU Direktiivi tetyjen Vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja etta asiassa sovelletaan seuraavia standardeja ja/tai teknisia tietoja: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018.

Ilmoitetu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umea, Sweden. vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI.

Katso lisātietoja melupäastöistä osiosta Tekniset tiedot sivulla 121.

Huskvarna, 2022-11-07

Claes Losdal, kehityspaällikkö/puutarhatuotteet, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire

Introduction. 124

Sécurité 125

Montage. 128

Utilisation. 129

Entretien. 130

Siksnas aizsarga pärbaude (KLIppo LB 553SQe)
