GEBRUIKSAANWIJZING CS 68 18EC Flex

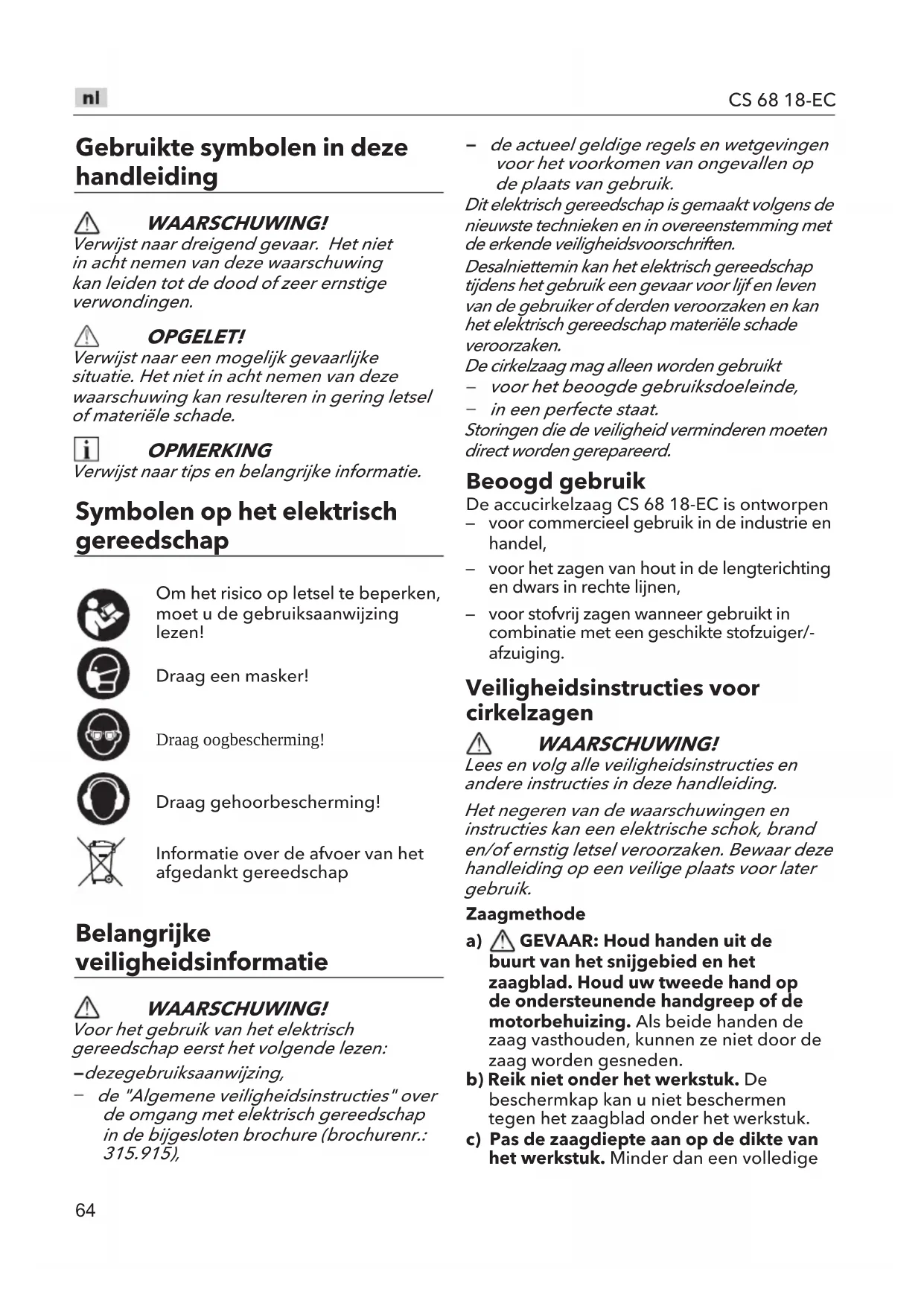

Gebruike symbolen in deze handleiding

WAARSCHUWING!

Verwijst maar dreigend gevaar. Het Niet in alot nemen van deze waarschuwing kan leiden tot de dood of zeer ernstige verwondingen.

OPGELET!

Verwijst maar een möglichke gevaarlijke situatie. Het Niet in acht nemen van deze waarschuwing kan resulteren in gering letsel of materiele schade.

i OPMERKING

Verwijst maar tips en belangrijke informatie.

Symbolen op het elektrisch gereedschap

Om het risico op letsel te beperken, moet u de gebruiksaanwijzing lezen!

Draag een masker!

Draag oogbescherming!

Draag gehoorbescherming!

Informatie over de afvoer van het afgedankt gereedschap

Belangrijke veiligheidsinformatie

WAARSCHUWING!

Voor het gebruik van het elektrisch gereedschap eerst het volgende lezen:

• dezegebruiksaanwijzing,

de "Algemene veiligheidsinstructies" over de omgang met elektrisch gereedschap in de bijgesloten brochure (brochurenr.: 315.915),

• de actueel geldige regels en wetgevingen voor het voorkomen van ongevallen op deplaats van gebruik.

Dit elektrisch gereedschap is gemaakt volgens de nieuwste technieken en in overeenstemming met de erkende veiligheidsvoorschriften.

Desalniettemin kan het elektrisch gereedschap tijdens het gebruik een gevaar voor lijf en leven van de gebruiker of derden veroorzaken en kan het elektrisch gereedschap materiele schadeveroorzaken.

De cirkelzaag mag alleen worden gebruikt - voor het beoogde gebruiksdoieleinde,

in een perfecte staat.

Storingen die de veiligheid verminderen要去en direct worden gerepareerd.

Beoogd gebruik

De accucirkelzaag CS 68 18-EC is ontworpen

• voor commercieel gebruik in de industrié en handel,
• voor het zagen van hout in de lengterichting en dwars in rechte lijnen,
• voor stofvrij zagen wanneer gebruikt in combinatie met een geschikte stofzuiger/- afzuiging.

Veiligheidsinstrumenties voor cirkelzagen

WAARSCHUWING!

Lees en volg alle veiligheidsinstructies en andere instructies in deze handleiding.

Het negeren van de waarschuwingen en instructies kan een elektrische schok, branden/ofernstig letselveroorzaken.Bewaar deze handleiding op een veilige plaats voor later gebruik.

Zaagmethode

a) GEVAAR: Houd handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de ondersteunende handgreep of de motorbehuizing. Als beiden handen de zaag vasthouden, können ze Niet door de zaag worden gesneden.
b) Reik nicht onder het werkstuk. De beschermkap kan u Niet beschermen gegen het zaagblad onder het werkstuk.
c) Pas de zaagdiepte aan op de dikte van het werkstuk. Minder dan een volledige

tand van de tanden van het zaagblad zouden zichtaar moeten zijn onder het werkstuk.

d) Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Bevestig het werkstuk op een stabel platform. Het is belangrijk om het werk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren.
e) Houd het elektrisch gereedschap vast aan de geïsoleerde grepen, als u een handelinguitvoertaar bij het zaaggereedschap in contact kan komen met verborgen bedrading of zich eigencabel. Door contact met een onder stroom staande draad+kunnen deblootgestelde metalen onderdelen van het elektrisch gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.
f) Gebruik bij het make van langszaagsneden.altijd een breedtegeleider of rechte hoekgeleider. Dit verbeterdt de zaagnauwkeurigheid en verminderdt de kans op vastlopen van het zaagblad.
g) Gebruik altijd zaagbladen met de juiste grotte en vorm (diamant vs. rond) of asgaten. Zaagbladen die nicht passen op het bevestigingsmaterial van de zaag lopen Niet excentrisch, wat een verlies van controle tot gevolg heeft.
h) Gebruik nooit beschadigde of verkeerde sluitringen of bouten. De sluitringen en bout zich special ontworpen voor uw zaag, voor optimale prestaties en een veilig gebruik.

Oorzaken voor een terugslag en gerelateerde waarschuwingen

• een terugslag is een plotselinge reactie op een bekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog enuit het werkstuk in de richting van de gebruiker worden getild;
• wonneer het zaagblad stevig worden bekneld of vastgeklemd doordat de snede maar beneden toe smaller worden, stopt het zaagblad en duwt de motorreactie de eenheid snug richting de bediener;

als het zaagblad in de snede verdraaid of Niet goed uitgelijnd raakt, kunnen de tanden aan de achtermrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede beweegt en terugspringt maar de gebruiker.

Een terugslag is het resultaat van het verkeerd gebruik en/of verkeerde bediening of werkomstandigheden van de zaag en kan worden voorkomen door de juiste voorzorgsmaatregelen zoals beneden vermeld te nemen.

a) Houd een stevige grip met beiden handen op de zaag enplaats uw Armen om terugslagkrachten te weerstaan. Plaats uw lichaam aan een zijde van het zaagblad, maar Niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag anschteruit springt, maar terugslagkrachten kunnen door de bediener worden opgevangen, als de juiste voorzorgsmaatregelen worden genomen.
b) Wanner het zaagblad vastloopt, of wanner een zaagsnede om welke reden dan ook worden onderbroken, LAST u de schakelaar los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit om de zaaguit het werkstuk te halen of de zaag maarachten te trekken terwijl het zaagblad in beweging is, anders kan er een terugslag optreden. Onderzoek en onderneem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te verhelpen.
c) Wanner e een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede zodat de zaagtanden Niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het omhoog bewegen of terugslaan van het werkstuk wanner de zaag opnieuw worden gestart.
d) Ondersteun grote panelen om het risico op beknelling van het zaagbladen een terugslag te minimaliseren. Grote panelen hebben de neiging doorte zakken onder hun eigengewicht. Ermoeten steunen aan beiden zijden onder

het paneel worden geplaatst, in de buurt van de zaaglijn en bij de rand van het paneel.

e) Gebruik geen botte of beschadigde zaagbladen. Botte of onjuist ingestelde zaagbladen makeen een smalle zaagsnede die excessieve wrijving tot gevolg heeft, waardoor het zaagblad vast komt te zitten en een terugslagveroorzaakt.
f) De vergrendelingshendels voor het instellen van de zaagbladdiepte en de aftschuing moeten goed vast zitten voordat u begint met zagen. Als de zaagbladinstellingijdens het zagen verschuift, kan het zaagblad hierdoor vastlopen en een terugslag veroorzaken.
g) Wees extra voorzichtig bij het zagen in bestaande muren of andere gebieden waar u niets ziet. Het uitstekende zaagblad kan voorwerpen zagen die een terugslag hunne verooorzaken.

Functie van de onderste beschemkap

a) Controller voor elk gebruik of de onderste beschemkap goed sluit. Gebruik de zaag Niet als de onderste beschemkap Niet vrij kan bewegen en onmiddelijk sluit. Klem of bind de onderste beschemkap nooit in de open stand vast. Als de zaag per ongeluk valt, kan de onderste beschemkap verbogen raken. Til de onderste beschemkap op met behulp van de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het zaagblad of enig ander onderdeel nicht raakt, in alle hoeken en diepten van de zaagsnede.
b) Controller de werkung van de onderste beschemveer. Als de beschemkap en de veer Niet maar behoren werken,要去en ze voor gebruik worden nagekeken. De onderste beschemkap kanraig werken als gevolg van beschadigde onderdelen, rubber afzettingen of een opeenhoping van vuil.
c) De onderste beschemkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden zoals "invalsneden" en "samengestelde sneden". Til de onderste beschemkap op met de terugtrekhendel en zodia

het zaagblad in het materiaal komt,要去 de onderste beschemkap worden losgelaten. Voor al het andere zagen要去 de onderste beschemkap automatisch werken.

d) Let er.altijd op dat de onderste beschemkap het zaagblad bedekt voordat u de zaag op een bank of vloer neerzet. Een onbeschermd,uitlopend zaagblad zorgt ervoor dat de zaag awhile loopt en zaagt wat er op+zijn pad komt. Houd rekening met de tijd die het zaagblad nodig heeft om tot stilstand te komen nadat de schakelaar is losgelaten.

Geluid en trilling

Het geluidniveau en trillingswaarden werden bepaald in overeenstemming met EN 62841.

Het A-geevalueerde geluidniveau van het elektrisch gereedschap is typisch:

Geluidsdruk LpA : 94 dB(A)
Geluidsvermogen LWA : 102 dB(A)
- Onzekerheid: K = 3 dB
- Totale trillingswaarde:
Emissiewaarde a_h 2.8 m/s
- Onzekerheid: K = 1.5 m/s

OPGELET!

De aangegeven waarden hebben betrekking op neue elektrische gereedschappen. Door het dagelijks gebruik konnen het geluidniveau en trillingswaarden veranderen.

i OPMERKING

De trillingsemissiewaarde vermeld op het informatieblad werden gemeten in overeenstemming met een gestandaardiseerde meetmethode conform EN 62841 en+kunnen worden gebruikt voor vergelijkingen met ander gereedschap.

Dat de opgegeven totale trillingswaarde(n) en de opgegeven geluidsemissiewaarde(n) ook kuren worden gebruikt bij een voorafgaande beoordeling van deblootstelling.

Als het gereedschap darüber worden gebruikt voor andere toepassingen, met verschillende accessoires of in slecht onderhouden toestand, kan het trillingsniveau verschillen.

Dit kan hetblootstellingsniveau significanteverhogen tijdens de werkduur.

Om een nauwkeurige inschatting van de het blootstellingsniveau aan trillingen te makes, is het ookoodzakelijk rekening te houden met de tijd waarin het gereedschap is ingeschakeld of ingeschakeld maar nicht in gebruik is.

Dit kan het blootstellingsniveau significanteverlagenijdens de werkduur.

Bepaal ook aanvullende
veiligheidsmaatregelen om de gebruiker te beschermen gegen de effecten van trillingen zoals: onderhoud van het gereedschap en de accessoires, de handen warmhouden, werkpatronen organiseren, etc.

WAARSCHUWING!

De trillings- en geluidsemissies bij het daadwerkelijk gebruik van het elektrisch gereedschap hunnen afwijken van de opgegeven waarden, afhankelijk van de manier waarop het gereedschap worden gebruikt, met name wat voor soort werkstuk worden verwerkt; en
- de veiligheidsmaatregelen ter bescherming van de bediener zichgebaseerd zich op een schatting van de blootstelling in de feitelijke gebruiksomstandigheden (rekening houdend met alle delen van de gebruikscyclus, zoals deijd dat het gereedschap isuitgeschakeld en deijd dat het stationair draait, naast de werkelijk gebruikstijd).

OPGELET!

Draag gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Gereedschap CS 68 18-EC
Type Cirkelzaag
Nominale spanning	Vdc 18
Snelheid zonderbelasting	/min Tot 5800
Afschuincapaciteit°	0 - 56°
Zaagblad diameter	mm 190
Gatdiameter vanhet zaagblad	mm 20
Zaagdiepte bij 90° m	mm 68

Zaagdiepte bij 45° mm 50.2
Zaagdiepte bij 56° mm 39
Gewicht in overeenstemming met de 'EPTA procedure 01/2003' (zonder accu)	kg 4.3
Accu 18V		AP 18.0/2.5AP 18.0/5.0AP 18.0/8.0AP 18/12.0
Gewicht van de accu	kg	AP 18.0/2.5AP 18.0/5.0AP 18.0/8.0AP 18/12.0
Lader	CA 12/18CA 18.0-LDCA 10.8/18.0
Bedrijftstemperatuur	-20~40°C
Oplaadtemperatuur	4~40°C
Opslagtemperatuur	<50°C

OPMERKING

Voor betere prestaties en een betere gebruikservaring, wordt het Niet aanbevolen om de 18V 2,5Ah accu te gebruiken.

Overzicht (zie afbeelding A)

De nummering heeft betrekking tot de illustratie van de machine op de pagina met afbeeldingen.

1 Spanthaak
2 Vergrendelknop
3 Drukschakelaar
4 Stofafzuigadapter
5 Hendel voor optillen van onderste beschemkap
6 Zaagbladpen
7 Buitenste zaagbladring
8 Onderste beschemkap
9 Led-werklamp
10 Schuinte instelknop
11 Geijekte aftschuinkwadrant
12 Ondersteunende handgreep
13 Bovenste beschemkap

14 Geleiderail
15 Diepteklem
16 Asvergrendelknop
17 Schuinte instelhendel
18 Schuinte-indicator
19 Instelknoppen voor geleidesleuven
20 Voet
21 Instelhendel voor diepte
22 Sleutel voor zaagblad
23 Zaagdieptemarkeringen
24 Primaire handgreep
25 Breedtegeleider
26 Borgmoer (met veer)
27 Stofzak

Gebruiksinstructies

WAARSCHUWING!

Verwijder de accu voordat u werkzaamheden aan uw elektrisch gereedschap UITvoert.

Voor het inschakelen van het elektrisch gereedschap

Pak het elektrische apparaat en de accessoiresuit en controllerer of er geen onderdelen ontbreken of beschadigd zichn.

OPMERKING

De accu's bij levering Niet volledig opgeladen. Voorafgaand aan het eerste gebruik moeten de accu's volledig worden opgeladen. Raadpleeg de gebruiksaanwijzing van de oplader.

De accu installeren/vervangen (Zie afbeelding B)

Druk de opgeladen accu in het elektrisch gereedschap totdat deze vastklikt (zie afbeelding B1).
- Om deze te verwijderen, druk op de vrijgaveknop (1.) en trek de accu (2.) eruit (zie afbeelding B2).

OPGELET!

Als het gereedschap Niet worden gebruikt,要去en de accucontacten worden beschermd. Losse metalen delen{kunnen de contacten kortsluiten;gevaar voor explosie en brand!

Het zaagblad installeren

WAARSCHUWING!

Gebruik alleen zaagbladen van 190 mm geschikt voor een toerental van 5800/ min (RPM) of hoger. Gebruik NOOIT een zaagblad dat zo dik is dat het voorkomt dat de buitenste zaagbladring in de platte kant van de as grijpt. Gebruik geen slijpschijven met cirkelzagen. Het gebruiken van een zaagblad dat Niet voor de zaag is ontworpen, kan leiden tot ernstig persoonlijk letsel en materiele schade.

WAARSCHUWING!

Gebruik alleen de aanbevolen zaagbladen voor het zagen van hout of soortgelijke materialen overeenkomstig EN 847-1.

WAARSCHUWING!

Draag beschermende werkhandsschoenen wonneer u een zaagblad hanteert. Het zaagblad kan onbeschemde handen verwonden.

a Neem de sleutel voor zaagblad uit het opbergvak.
b Druk op de asvergrendelknop ① en gebruik de inbegren speutel om het zaagblad ② te draaien totdat de asvergrendelknop vastklikt. Houd de asvergrendelknop ingedrukt, draai de sleutel voor zaagblad gegen de klok in en verwijder de zaagbladpen en de buitenste ring (zie afbeelding C1).
c Zorg ervoor dat de zaagtanden en de pijl op het zaagblad indezelfde richting wijzen als de pijl op de onderste beschemkap.
d Trek de onderste beschemkap helemaal omhoog in de bovenste beschemkap.
e Schuif het zaagblad door de sleuf in de voet en monteer het gegen de binnenste ring op de as.
f Breng de buitenste ring opnieuw aan. Draai eerst de zaagbladpen met uw hand vast en draai de zaagbladpen cervolgens een 1/8 omwenteling (45^) vast met de inbegrepen sleutel voor zaagblad (zie afbeelding C2).

OPMERKING

Gebruik geen sleutel voor zaagblad met een langer handvat, dit kan leiden tot het te strak aandraaien van de zaagbladpen.

De stofafzuigadapter bevestigen

Controleer en zorg ervoor dat de stofafzuigadapter aan de zaag is bevestigd met de inbegrepen borgschroef (zie afbeelding D1).

Een geschikte zuigslang bevestigen (zie afbeelding D2)

Een zuigslang met een binnendiameter van D27 of een buitendiameter van D36 kan op de stofafzuigadapter worden aangesloten.

Koppel de zuigslang los wanner ukaar bent met zagen.

De stofzak bevestigen (zie afbeelding D3)

De stofzak kan op de stofafzuigadapter worden aangesloten.

Voor een maximale efficientre, verwijder de accu en leeg de stofzak regelmatig tijdens het gebruik.

De zaagdiepte aanpassen (zie afbeelding E1)

a Draai de instelhendel voor diepte los.
b Houd de voet van de zaag vlak gegen de rand van het werkstuk en breng de zaag omhoog of omlaag totdat de indicatiemarkering op de diepteschaal zich op een lijn bevindt met de gewenste dieptemarkering.
c Maak de dieptevergrendelhendel stevig vast.

OPMERKING

Controleer de diepte-instelling. Zorg dat er nicht meer dan een tandlengte van het zaagblad onder het te zagen materiaaluitsteekt (zie afbeelding E2).

De zaaghoek aanpassen

De schuinte instelknop gebruiken (zie afbeelding F1)

a Druk op de schuinte instelknop en draai deze maar een van de gewenste instellingen: 22,5^ 45^ of 56^
b Laat de schuinte instelknop los encke zdienen als een stop bij het instellen van de schuine hoek.

De schuinte instelhendel gebruiken (zie afbeelding F2)

a Maak de schuinte instelhendel los.

b Kantel de zaag zo ver möglichk totdat\ deze worden geblokkeerd door de schuinte\ instelknop op 22,5°, 45° of 56°. Als een\ aangepaste schuine hoek binnen het\ geselecteerde hoekbereik (bijv. 22,5 - 45°)\ valt, kantel de zaag totdat de schuinte\ indicator is uitgelijnd met de gewenste\ hoekmarkering op het kwadrant.
c Maak de schuinte instelhendel vast.

Om de zaaghoek van 90^ te controlleren, indien nodig (zie afbeelding F3)

a Stel de voet in op de maximale diepte. Maak de schuinte instelhendel los, stel de schuinte-indicator in op 0^ op het kwadrant, maak de hendel weeer vast en controllerer met een rechthoek of er een hoek van 90^ is:tussen het zaagblad en de onderkant van de voet.
b Gebruik een 2,5 mm inbussleutel (niet inbegrepen) om indien nodig aanpassingen te makeen door dekleine uitlijnschroef aan de onderkant van de voet te draaien.

Lijngeleider

De inkepingen in de zaaggeleider geben bij benadering de zaaglijk aan. Gebruik de 0^ inkeping als visuèle geleiding voor een rechte zaagsnede van 90^ . Gebruik de 45^ inkeping voor een zaagsnede van 45^ . Maak testzaagsneden in afvalhout om de werkelijkke zaaglijk te controleren. Dit is handig gezien er verschillende soorten en diktes van zaagsneden�.

Om ervoor te zorgen dat er zo min möglichk splinters aan de goede Kant van het te zagen materiaal te zich�, richt de goede kanr maar beneden.

Wanneer de voet direct op het oppervlak van het te zagen materiaal worden geplaatst, gebruik dan de 0^ inkening en 45^ inkening, zoals weergegeven in afbeelding G1.
Bij gebruik van de smalle gleuven van het geleiderailsystem, gebruik de 0^ inkening en 45^ inkening, zoals weergegeven in afbeelding G2. Controller en zorg ervoor dat de geleiderail op de brede sleuf van de voet is geinstallerd bij gebruik van de 45^ inkening.
Bij gebruik van de brede gleuven van het geleiderailsystem, gebruik de 0^ inkening

en 45^ inkeping, zoals weergegeven in afbeelding G3.

Controleer en zorg ervoor dat de geleiderailuitdebrestelef van de voet is verwijderd bij gebruik van de 0^ inkeping. Draai aan de instelknoppen van de geleidesleuven (19) om de speling tussen de cirkelzaag en het geleiderailsystem te verkleinen.

Spanthaak (zie afbeelding H)

Gebruik de haak om de zaag op te hangen aan een spans of balk, of een andere soortgelijke veilige structuur voor tijdelijke opslagijdens het werk.

Om de haak te gebruiken, til de haak op totdat deze vastklikt in de open stand.

Als u de haak Niet gebruikt,That deze algtd zakken tot de haak vastklikt in de gesloten stand.

WAARSCHUWING!

Als de zaag aan de haak is opgehangen, schud de zaag of het object waar de zaag aan hangt Niet. Hang de zaag Niet aan elektriciteitskabels. Zorg ervoor dat de constructie die wordt gebruikt om de zaag aan op te hangen voldoende stevig is. Er kan entsprechelijk letsel of schade aan eigendommen ontstaan. Gebruik de haak alleen om de zaag op te hangen. De haak gebruiken omiets anders aan op te hangen kan leiden tot ernstig letsel. Gebruik de haak Niet om een ander voorwerp te bereiken en gebruik de haak in geen enkele situatie om uw gewicht te ondersteunen.

Aan- en uitschakelen (zie afbeelding I)

Het gereedschap is voorzien van een vergrendelknop om onbedoeld starten te voorkomen.

Om in te schakelen, druk op de vergrendelknop en druk op de drukschakelaar.

Om uit te schakelen, laut de drukschakelaar los.

OPGELET!

Laat het zaagblad volledig tot stilstandkommen voordat u de zaag neerlegt.

LED-werklamp (Zie afbeelding J)

De led-werklamp gaat automatisch aan door op de drukschakelaar te drukken voordat het gereedschap start. Hij gaat onceveer 10 seconden nadat de drukschakelaar is losgelaten weeer uit.

a De LED-werklamp knippert snel als het gereedschap en/of de accu overbelast raakt of te heet wordt. Laat het gereedschap een poosje afkoelen en plaats het gereedschap en de accu apart onder een luchtstroom om ze af te koelen.
b Het LED-licht knippert langzamer om aan te gehen dat het laadvermogen van de accu laag is. Laad de accu op.

Algemene zaagwerkzaamheden

WAARSCHUWING!

Zorg er.altijd voor dat geen van beiden handen de vrijbebeweging van de onderste beschermkap belemmert.

WAARSCHUWING!

Nadat u een zaagsnede hebt gemaakt en de drukschakelaar hebt losgelaten, houd rekening met deijd die het zaagblad nodig heeft om volledig tot stilstand te komenijdens het uitlopen. Zorg dat de zaag Niet gegen uw been of zich stoot; gezien de onderste beschemkap intrekbaar is, kan deze aan uw kleding blijven haken en het zaagblad blootleggen. Wees u bewust van deoodzakelijkblootstelling van het zaagblad in zowel de bovenste als onderste beschemkapzone.

Houd de primaire handgreep van de zaag.altijd met een hand vast en plaats uw andere hand op de ondersteunende handgreep. Houd een stevige grip met beiden handen op de zaag en plaats uw armen om terugslagkrachten te weerstaan. Plaats uw lichaam aan een zijde van het zaagblad, maar nicht in lijn met het zaagblad.

Om het zagen na een onderbreking te hervatten, start de zaag opnieuw, maar het zaagblad op volle snugheid komen en breng de zaag dan pas opnieuw langzaam in de zaagsnede aan.

Als u dwars op de nerf zaagt, hebben de gezels van het hout de neiging om te scheuren en omhoog te komen. Door de zaag langzaam vooruit te bewegen worden dit effect

beperkt. Voor een afgewerkte zaagsnede wordt een afkort- of verstkzaagblad aanbevolen.

Dwarszaagsneden/ Langszaagsneden (zie afbeelding K)

Het zaagblad dat bij de zaag is geleverd kan worden gezbruikt voor zowel dwars- als langszaagsneden. Een langszaagsnede is een zaagsnede in de lenghte met de nerf van het hout mee. Langszaagsneden zijn eenvoudig te make nem een breedtegeleider.

Om een breedtegeleider te bevestigen, steek die door de gleuven in de voet tot de gewenste bredte en zet vast met de meegeleverde borgmoer.

Zaaggeleider voor langszaagsneden (zie afbeelding L)

Bij het makes van langszaagsneden in grote platen is het möglichk dat de breedtegeleider Niet de gewenste zaagbreedte toelaat.

Klem of nagel eenrecht stuk simmerhout van 25mm op deplaat vast als geleider. Gebruik de rechterkant van de voet gegen de zaaggeleider.

WAARSCHUWING!

Zorg ervoor dat de klemmen de vrijie beweging van de zaag Niet hinderen.

Invalzaagsneden (zie afbeelding M)

WAARSCHUWING!

Stel de schuinte-installung alkjd in op nul voordat u een invalidaagsnede maakt. Een invalidaagsnede proberen makeen met een andere instelling kan leiden tot controverlies over de zaag, wat ernstig letsel tot gevolg kan hebben.

a Verwijder de accu.
b Stel de diepte in volgens de dikte van het te zagen materiaal.
c Bevestig de accu.
d Houd de primaire handgreep van de zaag met een hand vast, kantel de zaag maar voren en LAST de voorkant van de voet op het te zagen materiaal rusten. Breng de inkeping van de zaaggeleider op een lijn

met de lui die u hebts getekend.

e Gebruik de hendel voor het optillen van onderste beschemkap om de onderste beschemkap omhoog te brengen totdat u de ondersteunende handgreep met uw andere hand kunt pakken en vasthouden.
f Plaats de zaag met het zaagblad net boven het te zagen materiaal. Start de motor en zodra het zaagblad op volle snugheid is,That dechterkant van de zaag geleidelijk zakken met de voorkant van de voet als scharnierpunt.
g Laat de hendel voor het optillen van onderste beschermkap los zodra het zaagblad het werkstuk raakt.
h Zodra de voetplaat plat op het te zagen oppervlak rust, zaag verder in voorwaartse richting tot aan het einde van de zaagsnede.
i Draai de zaag om en voltooi de zaagsnede op de normale wijze, waar bij u maar voren zaagt. Als de hoeken van uw invalidzaagsnede Niet helemaal doorgezaagd zich, gebruik dan een decoupeerzaag of handzaag om de hoeken af te werkken.

WAARSCHUWING!

Laat het zaagblad volledig tot stilstand komen voordat u de zaag u de zaagsnede haalt. Trek de zaag tevens nooit awhilet, het zaagblad zaluit het materiaal komen en TERUGSLAGveroorzaken..

Grote platen zagen (zie afbeelding N)

Grote platen en lange planken können doorhangen of -buigen, afhankelijk van hun ondersteuning. Als u probeert te zagen zonder het werkstuk waterpas te stellen en goed te ondersteunen, kan het zaagblad vast komen te zitten, wat leidt tot TERUSLAG en extra belasting van de motor.

Ondersteun het paneel of de plank in de buurt van de zaagsnede. Zorg ervoor dat u de zaagdiepte zo instelt dat u alleen door de planta of de plank zaagt en nicht door de tafel of werkbank.

De balken die worden gezruikt om het werkstuk op te tillen en te ondersteunen, moeten zo worden geplaatst dat de brede zichden het werkstuk ondersteunen en rusten op de tafel of werkbank. Ondersteun het werkstuk Niet bij de smalle zichden, dit is een onstabile opstelling. Als de plaat of plank die moet worden gesneden te groot is voor een tafel of werkbank, gezruik de ondersteunende balken dan op de vloer enzet ze vast.

Onderhoud en zorg

WAARSCHUWING!

Verwijder het accupack uit het elektrisch gereedschap, voordat u werkzaamheden aan het elektrisch gereedschapuitvoert.

Reiniging

OPGELET!

Draag bij het reinigen met perslucht.altijd een veiligheidsbril.

Reinig het elektrisch gereedschap en de ventilatiesleuven regelmatig. Het reinigingsinterval is afhankelijk van het materiaal en de duur van het gebruik. Blaas het binnenste van de behuizing en de motor regelmatig schoon met droge perslucht.

Reparations

Reparaties mogen alleen worden uitgevoerd door een geauthoriseerde klantenservice.

Reserveonderdelen en accessoires

Andere accessoires, met name gereedschap en accessoires, zich te vinden in de catalogi van de fabrikant. Opengewerkte tekeningen en lijsten met reserveonderdelen zich terug te vinden op unsere homepage: www.flex-tools.com.

Informatie over de afvoer

WAARSCHUWING!

Zorg dat defect en afgedankt elektrisch gereedschap nicht gebruikt kan worden: Verwijder de accu.

Alleen EU-landen
Gooi het elektrisch gereedschap nicht bij het huishoudelijk afval!

In overeenkomst met de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en omzetting maar nationale wetgeving要去 afgedankt elektrisch gereedschap apart worden ingezameld en gerecycled op een milieuvriendelijk manier.

Grondstoften terugwinnen in plaats Grondstov van afval verwijderen.van afval verwijderen.

Apparaten, accessoires en verpakking moeten worden gerecycled op een milieuvriendelijk manier. Plastic onderdelen können aan de hand van het materiaaltype worden gerecycled.

WAARSCHUWING!

Gooi accu's nooit met het huishoudelijk afval
weg. Gooi accu's Niet in het water of in vuur.
Open verbruike accu's nooit.
Alleen voor EU-landen:

In overeenstemming met de Richtlijn 2006/66/EC要去en defecte of verbruike accu's worden gerecycled.

OPMERKING

Vraag uw dealer waar de verwijderingsmogelijkheden!

C-Conformiteitsverklaring

Bij deze verklaren wij op eigena en uitsluitende verantwoordelijkheid dat het product beschreiben in de „Technische specificaties" conform de volgende standarden en normatieve documenten is:

EN 62841 in overeenstemming met de regelgevingen van de Richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor de technische documentationatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Peter Lameli Klaus Peter Weinper Hoofd Hoofd van de technische kwaliteitsafdeling (QD) dienst

Uitsluiting van de aansprakelijkheid

De fabrikant en zijn vertegenwoordigers zich nicht verantwoordelijk voor schade of gederfde winst als gevolg van werkonderbrekingen veroorzaakt door het product of door een onbruikbaar product.

De fabrikant en zijn vertegenwoordigers zijn nicht verantwoordelijk voor schadeverooraakt door onjuist gebruik van het product of door het gebruik van het product met producten die afkomstig�n van andere fabrikanten.

Purtaşi echipament de protectie oculară!

Purtati echipament de protectie auditiva!

Informati privind eliminare masinilor vechi

Neuzkariniet zagi uz elektribas vadiem.

Parliecinieties, ka zaga piekaransani izmantotakonstrukcija ir drosa. Traumu guanas vai ipasuma bojajumu risks.

Zaga piekarstanai izmantojiet tikai aki. Izmantojot aki citu prieksmetu piekarstanai, varat gut nopietnas traumas.

Neviena situacijana neizmantojiet akla
