GEBRUIKSAANWIJZING CS 62 18.0-EC Flex

Gebruike symbolen 80

Symbolen op het gereedschap. 80

Voor uwveiligheid 80

Geluid en trillingen 83

Gebruiksaanwijzing 86

Onderhoud en verzorging. 91

Afvoeren van verpakking en machine . 92

C∈-Conformiteit 92

Uitsluiting van aansprakelijkheid 92

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichk gevaarlijke situatie aan.

Als de aanwijzing Niet in acht worden genomen, kuren personlijk letsel of materiele schade het gevolg zich.

LETOP

Geeft gebruikstips en belangrijke informatatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 92)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstruerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. bevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

• volgens de bestemming,
• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De cirkelzaag CS 62 18.0-EC is bestemd -voor professioneel gebruik in de industriie en door de vakman,
-voor schulpen en afkorten met een rechte zaaglijn,
-voir het zagen van massief hout enplaatmaterial, zoals spaanplaat, meubelplaat en MDF, tot een maximale dikte van 62 mm,
-voir het gebruik met cirkelzaagbladen die door FLEX voor dit gereedschap worden aangeboden.
Niet toegestaan is
-gebruik van HSS-Zaagbladen end doorslijpschijven,
-stationair gebruik als cirkelzaagmachine,
—gebruik buitenshuis in de regen,
-gebruik in ruimten met explosiegevaar.

Veiligheidsvoorschriften voor cirkelzagen

WAARSCHUWING!

Alle veiligheidsvoorschriften en aanwijzingen in deze gebruiksaanwijzing要去en worden gelezen en opgevolgd. Als de waarschuingen en aanwijzingen Niet op de juiste wijze in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze gebruiksaanwijzing goed om deze later te kunnen gebruiken.

Zaagprocedure

GEVAAR: kom Niet met uw handen in de buurt van de zaagsnede of het zaagblad. Houd met uw tweede hand de extra handgreep of de behuizing van de motor vast. Wonneer u met beiden handen de zaag vasthoudt, kut u Niet aan uw handen gewond raken door het zaagblad.
Grijp nicht onder het werkstuk. De beschermkap kan u onder het werkstuk Niet gegen het zaagblad beschermen.
Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet iets minder dan een volle tandhoogte zichtaar zijn onder het werkstuk.
Houd het te zagen werkstuk nooit in de hand of boven uw been vast. Zet het werkstuk vast op een stabiele bevestiging. Het is belangrijk om het werkstuk goed te bevestigen. Zo worden het risico op lichamelijk contact, klem raken van het zaagblad of verlies van controle tot een minimum beperkt.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het gereedschap verborgen stroomleidingen kan raken. Contact met een kabel die onder spanning staat,zet de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
- Gebruik bij langssneden.altijd een aanslag of een rechte randgeleiding.Dit leidt tot een betere nauwkeurigheid van de snede en verminder het risico op klem raken van het zaagblad.

• Gebruik algijd zaagbladen van de juiste grotte en met een passende bevestigingsboring (bijvoorbeeld stervormig of rond). Zaagbladen die Niet op de montage-onderdelen van de zaag passen, lopen Niet goed rond en leiden tot controverlies.
• Gebruik nooit beschadigde of verkeerde onderlegringen of schroeven voor het zaagblad. De onderlegringen en schroeven voor het zaagblad zijn special ontworpen voor uw zaag, voor optimale prestaties en veiligheid bij het gebruik.

Terugslag -oorzaken en veiligheidsaanwijzingen

Met terugslag worden de plotselinge reactie bedoeld als gevolg van een hangen blijvend, klemmend of verkeerd uitgelijnd zaagblad. Dit leidt ertoe dat een ongecontroleerde zaag omhoog komt uit het werkstuk, in de richting van de persoon die de zaag bedient.

Wanner het zaagblad blijf hangen of klem raakt in de zich sluitende zaagsnede, blokkeert deze, verwijl het vermogen van de motor de zaag in de richting van de persoon beweegt die de zaag bedient.

Als het zaagblad in de zaagsnede verdraaid of verkeerd is uitgelijnd,+kennen de tanden van dechterste zaagbladkant blijven hangen in het oppervlak van het werkstuk,waardoor het zaagblad uit de zaagsnede komt en de zaag in de richting beweegt van de persoon die deze bedient.

Terugslag is het gevolg van verkeerd of onjuist gebruik van de zaag. Dit kan worden voorkomen door geschikte voorzorgsmaatregelen te nemen. Deze worden hieronder beschreiben.

Houd de zaag vast met beiden handen, en plaats uw armen zo dat u de kracht van de terugslag kunt opvangen. Blijf altijd naast het zaagblad; breng het zaagblad nooit in een lijn met uw lichaam.Bij terugslag kan de zaag achechteruit springen, maar degene die de zaag bedient, kan met geschikte voorzorgsmaatregelen de kracht van de terugslag beheersen.

■ Als het zaagblad klem raakt of u uw werkzaamheden onderbreekt, schakelt u de zaag uit en houdt u deze in het materiaal tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of maar achteren te trekken zolang het zaagblad nog in beweging is. Anders kan dit leiden tot terugslag. Stel vast waardoor het zaagblad klem is geraakt en los het probleem op.
■ Als u een zaag die zich in een werkstuk befindt weeer wilt starten, centreert u het zaagblad in de zaagsnede en controleert u of de tanden van het zaagblad Niet blijven hangen in het werkstuk. Als het zaagblad klem zit, kan het uit het werkstuk omhoog komen of terugslag veroorzaken wanner de zaag opnieuw worden gestart.
Steu greate platen af om het risico op terugslag door een klem zittend zaagblad te verkleinen. Grote platen konnen doorbuigen onder hun eigen gewicht. Platen要去en maar beiden kanten worden afgesteund, zowel bij de zaagsnede als aan de randen.
- Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgelijnde tanden veroorzaken door een te nauwe zaagsnede extra wrijving, klem zitten van het zaagblad en terugslag.
Stel voorafgaand aan het zagen de zaagsnedeniediepte en zaaghoekinstelleningen in en zet deze vast. Als de zaaginstelleningen veranderenijdens het zagen, kan het zaagblad klem kom te zitten en kan er terugslag optreden.
Wees met name voorzichtig bij het zagen in bestaande wanden of andere objecten die uw zich blokken. Het invalidende zaagblad kan bij het zagen vast blijven zitten in voorwerpen die u Niet Aunt zien, waardoor terugslag kan optreden.

Functie van de beschemkap

• Controller voorafgaand aan elk gebruik of de beschemkap probleemloos kan worden gesloten. Gebruik de zaag Niet wanner de beschemkap Niet vrij kan worden bewogen en Niet direct sluit. Klem of bind de beschemkap nooit vast; hierdoor is het zaagblad onbeveiligd. Als de zaag per

ongeluk op de grond valt, kan de beschemkap hierdoor verbuigen.

Controleer of de beschermkap nog vrij kan bewegen en bij alle zaaghoeken en -diepten het zaagblad Niet raakt, en ook geen andere onderdelen.

• Controller de staat en het functioneren van de veer van de beschemkap. Laat voorafgaand aan het gebruik onderhoud aan de zaag uitvoeren wanner de beschemkap en de veer Niet probleemloos functioneren. Beschadigde onderdelen, kleverige resten of ophopingen van spanen vertragen de werkung van de onderste beschemkap.
  Zorg ervoor dat de basisplaat van de zaag bij een andere zaaghoekinstelling dan 90^ tijdens het "invalen" Niet verschuift. Bij een zijdelingse verschuiving kan het blad blijven hangen, wat tot terugslag kan leiden.
  Leg de zaag Niet op de werkbank of op de grond verwijl het zaagblad Niet is afgedekt door de beschemkap. Een onbeschermd zaagblad dat naloopt, beweegt de zaag gegen de zaagrichting in en zaagt alles wat op+zijn wegkomt.Houd bij het uitschakelen rekening met de nalooptijd van het blad.

Functie van de onderste beschemkap

• Controller voorafgaand aan elk gebruik of de onderste beschemkap probleemloos kan worden gesloten. Gebruik de zaag Niet wanner de onderste beschemkap Niet vrij kan worden bewogen en Niet direct sluit. Klem of bind de onderste beschemkap nooit vast in geopende stand. Als de zaag per ongeluk op de grond valt, kan de onderste beschemkap hierdoor verbuigen. Open de beschemkap met de terugtrekhendel en controllerer of de beschemkap nog vrij kan bewegen en bij alle zaaghoeken en -diepten het zaagblad Niet raakt, en ook geen andere onderdelen.

• Controleer het functioneren van de veer van de onderste beschemkap. Laat voorafgaand aan het gebruik onderhoud aan de zaag uitvoeren wanner de onderste beschemkap en de veer Niet probleemloos functioneren. Beschadigde onderdelen, kleverige resten of ophopingen van spanen vertragen de werkking van de onderste beschemkap.

• Open de onderste beschemkap handmatig alleen bij bijzondere zaagsneden, zoals "invalid- en hoekzaagsneden". Open de onderste beschemkap met de terugtrekhendel en LAST deze los zodra het zaagblad in het werkstuk invalid. Bij alle andere zaagwerkzaamheden要去 de onderste beschemkap automatisch functioneren.
  Leg de zaag Niet op de werkbank of op de grond terwijl het zaagblad Niet is afgedekt door de onderste beschemkap. Een onbeschermd zaagblad dat naloopt, beweegt de zaag gegen de zaagrichting in en zaagt alles wat op zich weg komt. Houd waar bij rekening met de naloootijd van het zaagblad.

Extra veiligheidsvoorschriften

Grijp Niet met uw handen in de spaanafvoer. U Aunt zich aan ronddraaiende delen verwonden.
■ Werk met de zaagmachine nicht boven uw hoofd. Zo heeft u geen voldoende contrôle over het elektrische gereedschap.
Gebruik het elektrische gereedschap Niet stationair. Het is nicht geconstrueree voor gebruik met een zaagtafel.
- Gebruik geen zaagbladen van HSSstaal. Dergelijk zeagbladen können gemakkelijk breken.
Zaag geen ijzermetaal. Gloeende spanen kuren de stofafzuiiging doen ontbranden.

Geluid en trillingen

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau: 83 dB(A);

-Geluidsvermogenniveau: 94 dB(A);

-Onzekerheid: K = 3 dB.

Totale trillingswaarde:

-Emissiewaarde: a

-Onzekerheid: K = 1,5 m/s

VOORZICHTIGI

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LETOP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassenen van het elektrische gereedschap.

Indien het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar Niet feitelijk worden gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

		CS 62 18.0-EC
Machinetype Handcirkelzaag
Accu Ah 5,0
Oplaadtijd (Accu 5,0 Ah) min max. 45
Onbelast toerental o.p.m. 5.000
Opnameboorgat zaagblad mm 20
max. Zaagblad-diameter mm 165
max. Zaagbreedte mm 1,6
max. Stambladdikte mm 1,0
max. Zaagdiepte mm 62
max. Verstekzagen		50°
Gewicht volgens „EPTA-procedure 01/2003" (met 5,0 Ah accu)	kg	3,9
Gewicht accu	kg	0,72
Hoekvoorinstelling		22,5°, 45°, 50°

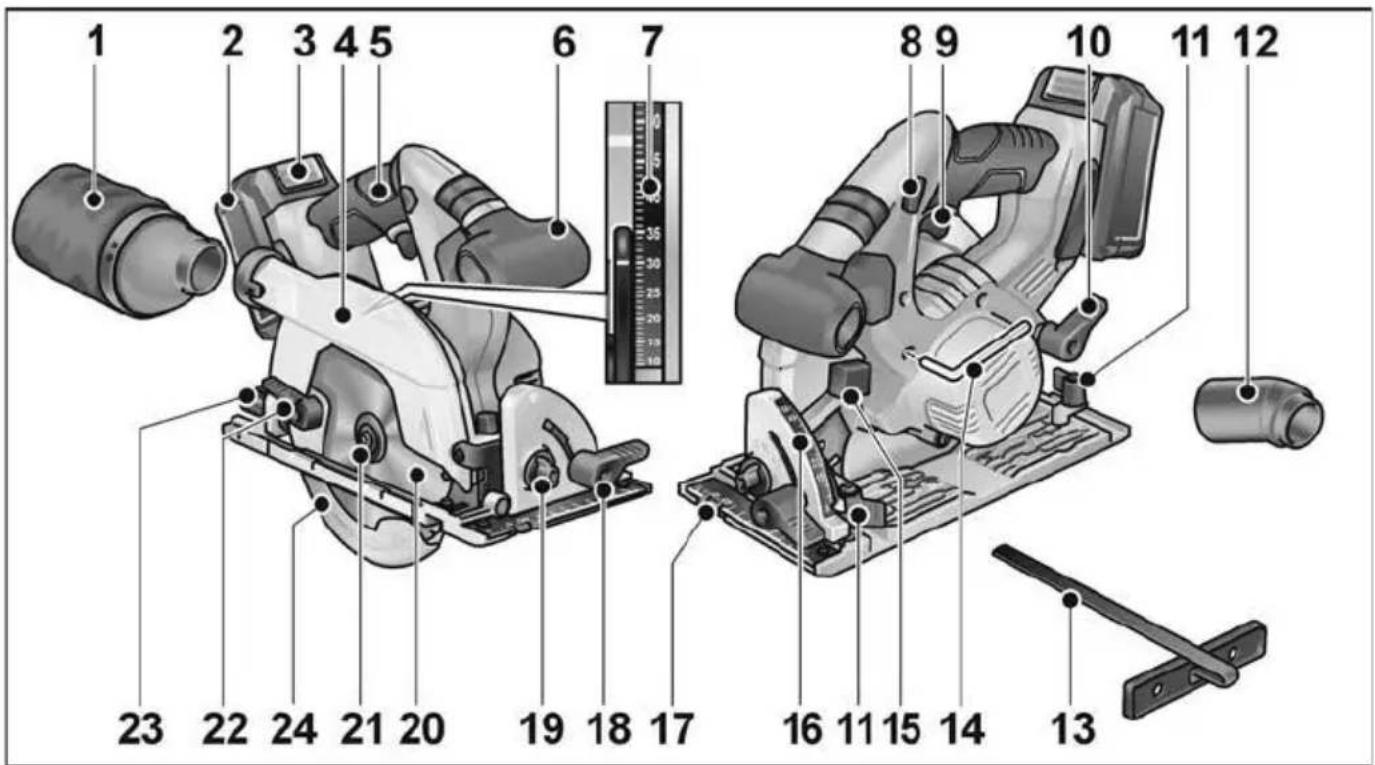

In één oogopslag

1 Filter
2 A C C u
3 Ontgrendeling accu
4 Beschermkap
5 Handgreep
6 Extra handgreep
7 Zaagdiepteschaal
8 Inschakelblokkering voor aan-/uitschakelaar
9 Aan-/uitschakelaar
10 Spanhendel voor keuze van zaagdiepte
11 Klemschroef voor parallelaanslag
12 Aansluitstuk
13 Parallelgeleider

14 Binnenzeskantsleutel
15 Spil-vastzettoets
16 Schaal verstekhoek
17 Grondplaat
18 Spanhendel voor verstekhoek
19 Hoekvoorinstelling
20 Cirkelzaagblad
21 Spanschroef met spanflens
22 Terugtrekhendel voor pendelbeschemkap
23 Klemschroef voor verstekhoekkeuze
24 Pendelbeschemkap (onderste beschemkap)

Gebruiksaanwijzing

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Voor de ingebruikneming

Pak het elektrische gereedschapuit en controllerer of het volledig geleverd is engeen transportschade heeft.

Zaagblad bevestigen of cervangen

LETOP

Geadviseerd wordt om alleen cirkelzaagbladen te gebruiken door FLEX voor dit gereedschap worden aangeboden.

• Gebruik op de zaag uitsluitend zaagbladen met een diameter die vermeld staat in het opschrift.
• Kies het juiste zaagblad voor het materiaal dat u wilt zagen.
• Gebruik alleen zaagbladen met een toerentalaanduiding die overeenkomt met of hoger is dan het vermelde toerental op het elektrische gereedschap.
• Gebruik alleen door de producent aangegeven zaagbladen die voldoen aan EN 847-1.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

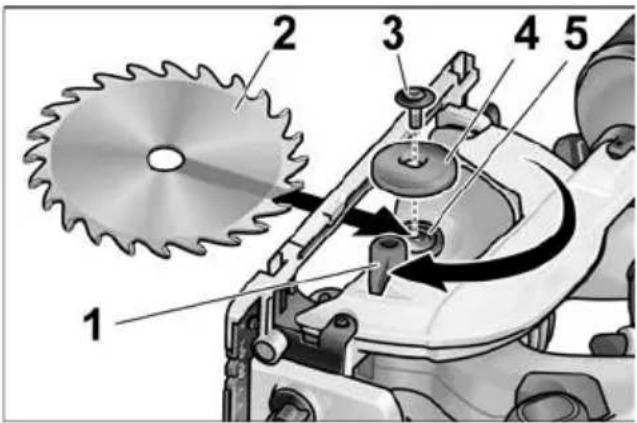

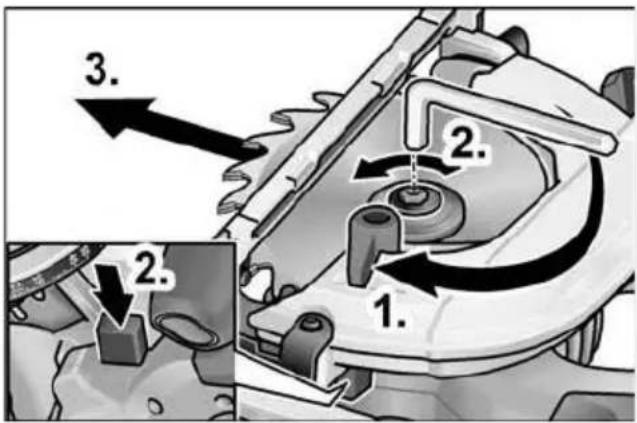

Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
Spanschroef met meegeleverde binnen-zeskantsleutel gegen wijzers van de klok losdraaien.
Spanschroef (3) losdraaien en voorste spanflens (4) verwijderen.
Zaagblad (2) maar onderen uit de behuizing nemen.

VOORZICHTIGI

• Inbouwpositie vanachten (5) en voorste spanflens (4) inucht nemen.
• De zaagrichting van de tanden (pijlrichting op het zaagblad) en de draairichtingpijl op het machinehuis要去en overeenkomen.

Achterste spanflens (5) en voorste spanflens (4) indien nodig reinigen.
Zaagblad van onderen in de behuizing steken.
Breng de voorste spanflens (4) met de kraag maar buiten aan en schroef de spansschroef (3) met uw hand met de wijzers van de klok vast.
Druk op de blokkering van de uitgaande as en houd deze ingedrukt. Spanschroef (3) met binnenzeskantsleutel vastdraaien.

Spaanafzuiging

WAARSCHUWING!

Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen een gevaar vormen voor de bedienende Personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werkomgeving zorgen!
• Indien möglich externe stofafzuiigng gebruiken.
• Het gebruik van eenademmaser met filter-kasse P2 worden geadviseerd.
  Voorkom ophoping van stof op de werkplek.
  Stof kan gemakkelijk ontbranden.

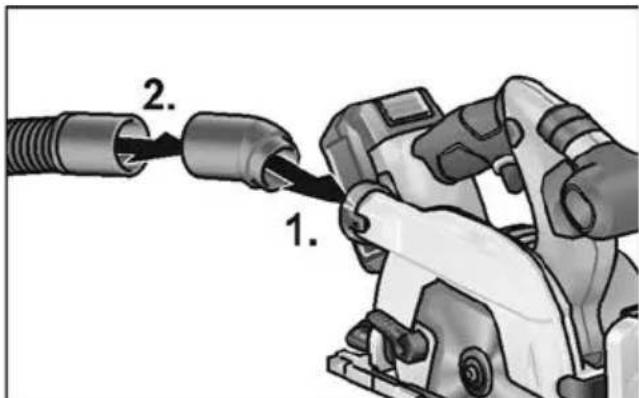

Verbindingsstuk inschuiven (1.).
■ Afzuigslang met adapter aan het verbindingsstuk bevestigen (2.).
Sluit de afzuigslang op de afzuiiginstallatie aan. Neem de gebruiksaanwijzing van de afzuiiginstallatie in acht! Controller de bevestiging!

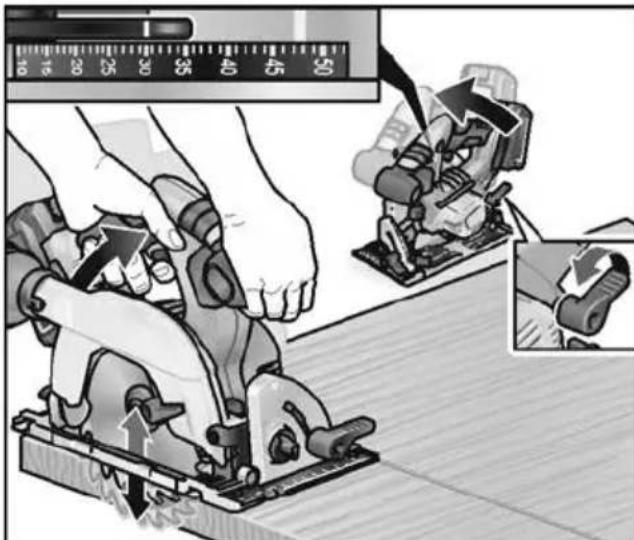

Zaagdiepte instellen

LETOP

Voor optimale zaagresultaten moet de zaagdiepte 2-5 mm groter dan de te zagen materiaaldikte zin.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Knevelschoef van zaagdieptinstelling losdraaien.
Vereiste zaagdiepte op deschaalverdeling instellen.
Knevelschoef vastdraaien.

Verstekhoek instellen

LETOP

Bij het verstekzagen is de zaagdiepte kleiner dan de op de schaalverdelingvoorde zaagdiepte aangegeven waarde.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparatusat nemen.

Knevelschroeven losdraaien (1.).
Vereiste verstekhoek met schaalverdeling instellen (2.).
Knevelschoroeven vastdraaien (3.).

Accuplaatsen/ervangen

Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt.

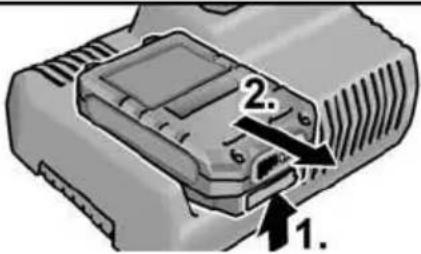

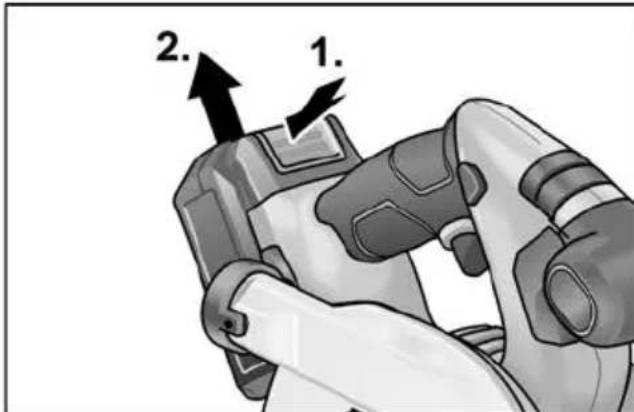

• Om de accu te verwijderen, drukt u op de ontgrendelknop (1.) en trekt u de accu eruit (2.).

VOORZICHTIGI

Beschem de contacten van de accu wonneer deze Niet worden gebruikt. Losse metalen onderdelen konnen de contacten kortsluiten; er is explosie- en brandgevaar!

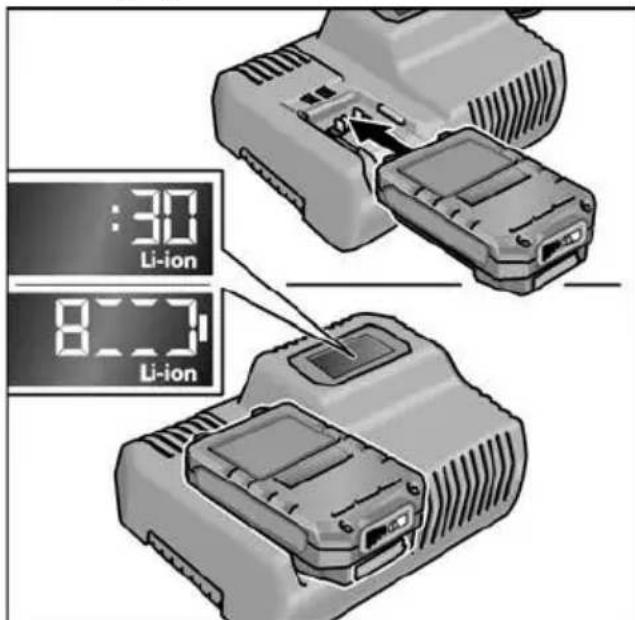

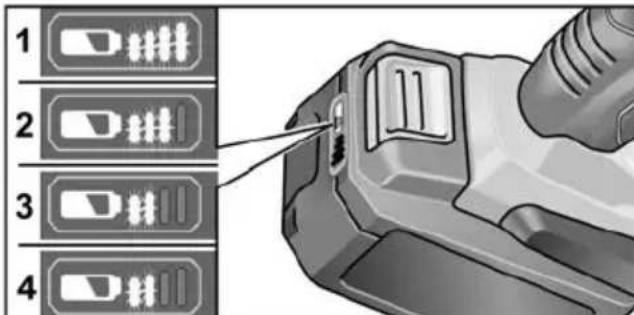

Oplaadstatus van de accu

• De oplaadstatus van de accu is te controlleren met de LED van de accustatus-indicator.

De indicator gaat na 5 secondenuit.

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop Niet oplicht, is de accu defect en要去 donc worden verrangen.

In- en uitschakelen

VOORZICHTIG!

Om veiligheidsredenen worden de schakelaar Niet geblokkeerd en moet dezeijdens het zagen ingedrukt worden gehonden.

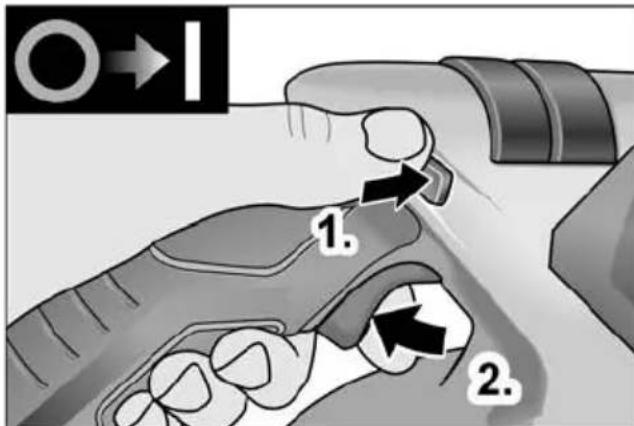

De inschakelblokkering voorkomt onbedoeld inschakenen en vergrendelt de beschemkap. Zaag.altijd pas in werkstand inschakenen.

Inschakelblokkering omhoog drukken en ingedrukt houden (1.).
Schakelaar indrukken en ingedrukt houden (2.).

Ga als volgt te werk om uit te schakelen:

Laat de schakelaar los.

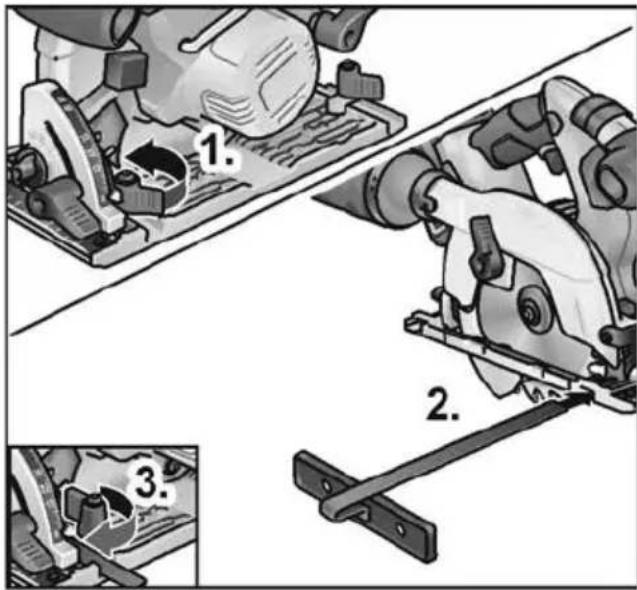

Parallelgeleider

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

LET OP

Voor het neerzetten van de zaag in de meegeleverde transportkoffer moet de parallelgeleider gedemonteerd worden.

De parallelgeleider kan in de duwrichting van de zaag links of rechts gemonteerd worden.

Vleugelschroef/klembeugel ter bevestiging van de parallelgeleider monteren (1.).
Parallelgeleider inschuiven en op gewenste bredte instellen (2.).
Vleugelschroeven vastdraaien (3.).

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

Na het uitschakelen loopt het zaagblad nog korteijd UIT.

Als het ronddraaiende zaagblad het werkstuk raakt, kan een terugslag optreden.

LETOP

Een te sterke voorwaartse beweging vermindert het vermogen van de machine, verslechtert de zaagkwaliteit en beperkt de levensduur van het zaagblad.

Zagen na aftekenen

■ Afzuigslang aansluten.
Doorslijpdiepte op benodigde maat instellen.
Indien nodig verstekhoek instellen.
Steek de stekker in het stopcontact.
Schakel de afzuiginstallatie in.
Met uw rechterhand de greep vastpakken.
Zaagtafel op het werkstukplaatsen.
Zaag inschakelen en wachten tot het zaagblad het maximale toerental heeft bereikt.
Zaag langzaamaar het materiala toe brengen.

LETOP

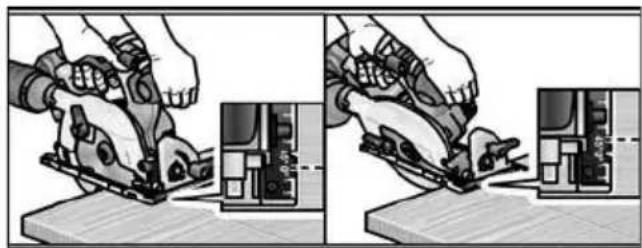

De zaagmarkeringen van de zaagtafel tonen de stand van het zaagblad bij haaks zagen.

Zaag met constante voorwaartse beweging door het materiaal geleiden.
Na het zagen:

• Zaag uitschakelen. Zaagblad loopt nog korteijd UIT!
  Bij het optillen van de zaag sluit de pendelbeschemkap.

Na einde van de werkzaamheden: Elektrische gereedschap en toebehoren grondig reinigen.

Filter:

i LETOP

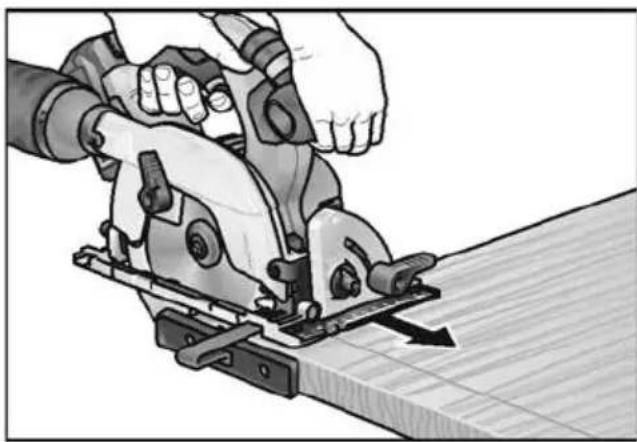

Voor het bewerken van grote werkstukken of het zagen van rechte randenkest u ook een lat of iets dergelijks op het werkstuk bevestigen en de cirkelzaag met de zaagtafel langs deze hulpgeleider bewegen.

Oplader

1 Insteeksleuf voor accu
2 Contacten
3 Ventilatiespleten
4 Display voor weergave van de bedrijfsmodus

5 Stroomkabel met stekker

De oplader CA 10.8/18.0 is bestemd voor het opladen van FLEX-accu's van de typen:

Aanwijzingen voor een lange acculevensduur

VOORZICHTIG!

Laad accu's nooit op bij temperaturen
lager dan 0 °C of hoger dan 55 °C.
- Laad accu's Niet op in een omgeving met hoge luchtvochtigheid of hoge omgevingstemperatuur.
- Bedek de accu's en oplader nichtijdens het laden.
Trek de stekker van de oplader na het opladen uit het stopcontact.

Tijdens het opladen worden de accu en de oplader warm. Dat is normalaal!

Lithium-ion-accu's hebben nicht het bekende "memory-effect". Toch要去 een accu voor het opladen volledig worden ontladen en要去 het laadproces algid volledig worden afgesloten.

Bewaar de accu's gedeeltelijk geladen op een koele plek wanner de accu's langere tijd Niet worden gebruikt.

Oplaadproces

VOORZICHTIG!

Plaats alleen originele accu's in de meegeleverde oplader.

Steek de stekker van de oplader in het stopcontact. De awhilegrundverlichting van het display wordt 2 seconden groen en dan waar donker. "OK" worden weergegeven.

Plaats de accu volledig in de oplader zodat deutsche vergrendelt.

• Op het display worden afwisselede resterende duur van het opladen (totdat de accu volledig opgeladen is) en een grafische weergave van de oplaadstatus weergegeven.
• De weitergrondverlichting van het display is oranje wanner de accu minder dan 80% is opgeladen.
• Vanaf 80% accrulading is het display groen en wordt "OK" weergegeven.

De accu is volledig opgeladen wanner de individatie verschijnt.

De groene ache tergrondverlichting gaat na korteijduit.

Neem de accu uit de oplader.

Trek de stekker uit het stopcontact.

i LETOP

Als het display knippert na hetplaatsen van de accu in de oplader, is er een fouit in de accu of de oplader.

Display knippert langzaam.
Achtergrundverlichting oranje.

De accu is te warm of te koud. Wanneer de accu de oplaadtemperatuur (0^ 55^) heeft bereikt, begint het opladen.

Display knippert snel.
Achtergrundverlichting rood.

Neem de accuuit de oplader en plaats hem opnieuw. Als hetzelfde wordt weergegeven, is de accu defect.Vervang de accu ofaat deze bij de vakhandel controeren.

Als deze foumt melding ook worden weergegeven bij een andere accu, is de oplader defect. Laat de oplader dan bij de vakhandel controleren.

Onderhoud en verzorging

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Reiniging

Reiniging van het elektrische gereedschap

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
Maak de zaagtafel, instelinrichtingen en beschemkap schoon met een stofzuiger en kwast. Zorg ervoor dat de onderste beschemkap soepel loopt.
Scharnieren regelmatig met machineoliespray behandelen.
Geleidingsrail eveneens reinigen om de geleiding van de zaag en daarmee de nauwkeurigheid van het zagen nicht negatief te beinvloeden.

Oplader

WAARSCHUWING!

Trek vór werkzaamheden.altijd eerst de stekker uithetstopcontact.Gebruik geen water of vloeibare reinigingsmiddelen.

Verwijder vuil en stof met een kwastje of droge lap van het machinehuis.

Reparations

Laat reparations uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuisijdens de garantieperiode Niet los.

Anders verversen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekingen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaardoor het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LETOP

Vraag uw vakhandel maar de möglichkheden om uw oude gereedschap af gehen.

C∈-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaam-heden die door het product of het Niet-mogelijk gebruik van het productঃveroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Vytilhnietsietovuzastrcku.

UPOZORNENIE

Purtata ochelari de protectie!

Purta'i protecctii auditive!

Functia capacului de protectie

Inainte de ficare utilizes, verificati dacacapacul de protecietie este inchiscorespunzator. Nu utilizati ferastraul incazul in care capacul de protectie nu sedeplaseaza liber si dacau nu se inchide imediat. Nu fixati si nu legati niciodatacapacul de protectie; in caz contrar, panza de ferastrau nu va mai fi protejata.

Neismeskite elektriniu jrankiu j buitiniu atlieku konteinerius

Tehniskāapkope un kopsana

BRIDINAJUMSI!

Pirms sākat jebkādu darbu pie elektroinstrumenta, iznemiet no ierices akumulatoru.

Tirishana
