INSTRUKCJA OBSŁUGI CS 62 18.0-EC Flex

Zastosowane symbole 168

Symbole na urzadzeniu 168

Dla wlasneo bezpieczne sta . 168

Poziom halasui drgan 171

Dane techniczne. 172

Opis urzadzenia 173

Instrukcja obslugi 174

Przeglad, konserwacja i pielegnacja .. 179

Wskazówki dotyczne usuwania opakowania i zuzytego urzadzenia 180

Deklaracja zgodnosci C. 180

Wyęczenia z odpwiedzialnosci . . . . 180

Zastosowane symbole

OSTRZEŽENIE!

Oznacza bezposrednio zagrażajace niebezpieczerstwo.

Nieprzestrzeganie tej wskazówki grozi smiercia lub bardzo cięzkimi obrażeniami.

OSTROZNIE!

Oznacza möglichść wystapIONia niebezmiecznej sytuacje.

Nieprzestrzeganie jej wskazówki要去 doprowadzić do skaleczén lub szkód materialnych.

WSKAZÖWKA

Oznacza wskazówki dla uzytkownika i waźne informacja.

Symbole na urzadzeniu

Przed uruchomieniem urzadzenia\ przechytać instrukcję obstugi!

Zastosowac okulary ochronne!

Uzywać ochronników stucha!

Wskazówka dotyczna usuwania zuzytego urzadzenia (patrz strona 180)!

Dla wąsndo bezpieczędsta

OSTRZEŽENIE!

Przed uzyciem urzadzenia dokladnie przyczytać i postepować wedlug:

• niniejszej instrukcji obstugi,

• "Ogólnych wskazówek bezpieczność" dotycznych pracy narędziami elektrycznych zamieszczonych w zaćzonej broszurze (nr dokument⁺): 315.915),

-zasad i przyepisów terenowych obłowiazujacych na sąjechu uzycia urzadzenia odnosnie BHP.

Niniejsze urzadzenie elektryczne jest skonstruowane i zbudowane zgodnia z najnowszym stanem techniki iaprobowanymizasadami bezpieczenstwa technicznego. Mimo to podczas uzytkowania urzadzenia要去ystapić zagrozenia dla zdrowia i zycia uzytkownika lub osob trzechich albo uszkodzenia urzadzenia lub innych szkód materialnych.

Urzadzenie stosowac tylko

• zgodnie z przyeznaczeniem,
• w niedawodnym stanie technicznych zgodnym zzasadami bezpieczenstwa i higieny pracy.

Usterki wywierajace wpywnabezpieczerstwo nalezy niedzwcznie usunac.

Zastosowanie zgodnez przyeznaczeniem

Pilarka tarczowa CS 62 18.0-EC jest przyeznaczona

• do profesjonalnéo zastosowania w przyemysle irzemiosle,
• do wykonywania prostoliniewych rzazów wzdluźnych i poprzejcznych,
• do przycinania drewna litego i pły t drewnopochodnych takich, jak pły wiorowe i stolarskie oraz pły MDF o grubosci maksymalnie do 62 mm,
• do zastosowania z brzeszczotami tarczowymi,offerowanymi przyez firmę FLEXdo tego urzadzenia.

Niedozwolone jest

• zastosowanie brzesczotów HSS oraz tarcz do cipecia,
  -uzycie stacionarne, jaki stołowej pily tarczowej,
  -uzytkowanie przy opadach atmosferycznych,
  -zastosowanie w pomieszczeniach zagrozonych wybuchem.

Przepisy bezpieczeste wadla pił tarczowych

#

OSTRZEŽENIE!

Wszystkie wskazówki bezpieczędstwa i uzytkowania podane w niniejszej instrukcji naleź starannie przyczytać i dokadnie ich przestrzegać. Błedy wynikajace z nieprzestrzegania wskazówek bezpieczędstwa i uzytkowania podanych w instrukcji mogaspowodowa prazenie przem elektrycznym, wybuch pozaru i/lub powazne zranienia uzytkownika lub osob postronnych.

Prosze starannie przechowywać niniejsza instrukcję obstugi do poźniejsego uzycia.

Procesciecia

■ ZAGROZENIE! Nie zblżć rák do obszaru cięcia ani do brzeszcotu. Druga reka trzymać dodatkowa rekojeść lub odudowej silnika. Gdy piła jest trzymana obrącz, brzeszcot nie stanowy zagrozenia skalenia rák.
- Nie wolno wiktadać palcov pod przysecinany material. Pod obrabianym materialem osłona nie chroni uzytkownika przyded brzeszczotem.
Glebokosc przycinania nalezy dopasowac do grubosci materiahu. Pod obrabianym materialem powinna byc widocznaNiecka缩水okość zeba.
- Przycinany material nigdy nie trzymac w ręce lub nad noga. Obrabiany material daneź yzacisné w stabilnym uchwycie. Wąźne jest dobre zamocowanie obrabianego materialu, zȩby zminimalizowej zagrozenia skeleczenia, zac)iśćcia brzeszcotu lub utraty kontrli nad obróbką.

Naręźedzie elektryczne chwytać tylko za przyeznaczone doideo izolowane powierzchnie, jejeli prace prowadzone są w miajscach, gdzie narȩźcie要去 zetaknic są z ukrytym przewodem elektrycznym. Kontakt z elektrycznym przyzewodem znajdujacym są pod napieciem powoduje przyzeniesienie napięcia na metalowe elementy urzadzenia i prowadzi do porazenia pradem elektrycznym.
- Przy cięciu wzdłuźnym zawsze korzystać z przykładnicy lub prostej prowadnicy wzdłusz brzesgu. To polepsza dokladnosć rzazu i ogranica moziwość zac)iśćia brzeszcotu.
Zawsze stosowac brzeszczyt o prawidlowym Rozmiarze i pasujacym otworze do mocowania (np. w ksztalcie gwiazdy lub okraglym). Brzeszczyt niepasujace do czeci montażowych piły pracja nierowni i są przyczyna utraty kontrli nad narźedziem.
Nigdy nie stosowac uszkodzonych lub blednych podkladek lub srub do mocowania brzesczotu. Podkladki i s Ruby do mocowania brzesczotu zostaly skonstruowane spezialnie do tej piy, do optymalnej mocy i bezpieczenstwa dzialania.

Przyczyny uderzenia zwrotné i odpowiednie wskazówki dotyczace bezpieczędsta pracy

Uderzenie zwrotne to nagla reakcja wywołana\ przej zahaczenia, zacisniajie lub blędne\ połozenia brzeszcotu, powodujacja\ niekontrolowane podniesienie sie pły z\ obrabianego materiawu i jej przysuniecie sie w\ kierunku uzytkownika.

Gdy dojdzie do zahaczenia lub zaciśćcia brzeszcotu w zamykajacym sie rzazie i nastapi zablokowanie, wówczas siła silnika odrzuci piłę w kierunku uzytkownika.

W przypadku przechylenia lub będrego połozenia brzeszczotu w rzazie moga zaczepić sie zęby tylnej strony brzeszczotu o powierzchnie materiały, co spowoduje wysuniść brzeszczotu z rzazu i odskoczenia pły w kierunku uzytkownika.

Uderzenie zwrotne jest skutkiem blędnego lub nieprawidłowego uzytkowania pły. Mnżna tego uniknac stosujac odpowiednie przyȩswcie zabezpieczące, które opisane są ponizej.

■ Pię naleźmy mocno trzymać oburacz i ramiona trzymać w pozycji uzmgliwiejaść amortyzowania sily wyzwanalnej przy uderzeniu zwortnym. Zawsze przybewyac z boku brzeszcotu, nigdyNie ustawiać brzeszcotu w jedernej linii z wąsonymcialem. W razie uderzenia zwrotné pią sązek odskoczyc do tymi, jaknak uzytkownik jest w stanie opanówny wyzwolone sity daneki odpowiednimŚrodkom ostrożnosci.
W przypadku zacsiść brzeszczotu lub przyerwania pracy, wymiączyć pię i trzymać spokojniie obrabiany material, aż do zatrzymania są brzeszczotu. NigdyNie podejmowników proby wyjecia pię z materiały lub przysem uwac są wstecz, dopóki brzeszczot jestsze są porusza, w przyciwnym razie grozi uderzenie zwrotne. Zbadc i usança przyczyny zacsiść zbrzeszczotu.
W razie potrzeby uruchomienia pily tkwiacej w materiale nalezy wycentrowac brzesczot w rzazie i sprawdzić,czy zęby pily nie są zahaczone w materiale. Jeźeli brzesczot jest zacisniety, toMZe ntho albo grozi uderzenie zwrotne przy ponownym uruchomieniu pily.
Duze pfy podaprzejc tak, zeby zmniejszyc rzyko uderzenia zwrotnego spowodowanego zacisnieciem brzesczotu. Duze pfy moga sie bowiem wygiac pod wplywem cięzaru wąs nego. Pfy musza byc podparte po obu stronach, zarówno w povlizu rzazu, jak i na brzegu.
- Nie uzywać uszkodzonych ani tupych brzeszczotów. Brzeszczoty z tupymi lub blędnie ustawionym zȩbami wywołuju zwiększone tarcie w za ciasnym rzazie, powoduź zacisność brzeszczotu i uderzenia zwrotne.
■ Przed przystapieniem do cięcia dokrecić osprzet do regulacji glębokość i kąta ciȩcia. Jeźeli podczas Ciȩcia dojdzie do zmiany ustawien brzeszcotu, toMZe nastapić zacisniecie brzeszcotu i uderzenie zwrotne.

Zachowac szczegolna ostroznosc przy cięciu w istniejych scianach lub innych niewidocznych obszarach. Zanurzony brzesczotMZe ulec zablokowaniu niewidocznych strukturach i spowodowa cderzenie zwrotne.

Funkcja oslony

■ Przed kaźdym uzyciem sprawdzić,czy osłona prawidłowo zamyka sie. Nie uzywać pity, gdy osłona nie porusza sie swobodnia iNie zamyka sie natychmiastowo. NigdyNiezaciskać lub przywiȩzć oslony, brzeszczot bytby wówczas niedostowy. W razie upadku pity na podło sąnz做完ość wygiȩcie oslony. Upewnić sie, ze osłona porusza sie swobodnia i przy wsztkich kątach i glębokośćciach;ciecia nie dotyka brzeszczotu ani innych;czejci.
Sprawdzić stan i działanie spreźyny oslony. Gdy oslona lub spreźyna nie dzialaja w pełni sprawnie, to przyȩciem pły oddac ja do przyepamadzenia czynnosci serwisowych. Uszkodzone częsci, klejacse sie osady lub nawarstwienia wiórow powoduja opoznione działanie dolnej oslony.
Upewnicie, ze plya podstawy pily przy innym ustawieniu kata cięcia niz 90^ nie przysuwa sie podczas zaglebiania pily w material. W przypadku boczngo przysuniecia要去 dojsć do zakleszcania sie tarczytnacej i wystapienia zwrotnego uderzenia.
Nie odstawiać piły na stole warsztatowym lub podłodze, gdy osłona nie zakrywa brzeszczotu. Nieosłoniety, wybiegajcy bezwądnosciwo brzeszczot porusza piłę przyciwnie do kierunku cięcia i wrzyna są w kaźdy materiał. Naleź zwracać uwage na czas opóznionego zatrzymania tarczytnacej po wyłączeniu.

Funkcja dolnej osłony

■ Przed kaźdym uzyciem sprawdzić,czy dolna osłona zamyka są prawidławo. Nie uzywać pity, gdy dolna osłonaNie porusza są swobodnie iNie zamyka są natychmiastowo. Dolnej oslony wźadnym wypadku nie wolno blokować ani przywiązywać w pozycji otwartej. W razie niedzamierzonego upadku pity na podłość要去 nastapić wygiȩcie dolnej oslony. Otorworzyć oslone产业发展 go odciagȩca i upewnić sie, ze osłona porusza są swobodnie i przy wszystki chętach i glębokośćciach;ciecia nie dotyka tarczytnacej ani innych;czenia.
Sprawdzić dziajanie spreźyny dolnej osłony. Gdy dolna osłona lub spreźyna niedziałąja w peñi sprawnie, to przy uzyciem piły naleź oddac są do przyperowadzenia czynnosci serwisowych. Uszkodzone częsci, klejacce sie osady lub nawarstwienia wiorów powoduja opoznione dziajanie dolnej osłony.
Dolna oszone wolno otwierac ręcznie tylko w przyypadku SPECIALNCH sposobow cięcia, jak np. wycinanie zaglebić i ciȩcie pod katem. Otorzycd olnau oszone dzwignia odciagajacipuscić ja, gdy tylko tarcza tnaca zaglebi sie w obrabianym przydmiocie. W przyypadku pozostańch prac zwiazanych z ciȩciem oslona powinna dzialać automatycznie.
- Nie odstawiać piły na stole warsztatowym lub podłodze, gdy dolna osłona nie zakrywa tarczytnacej. Nieosłoniety, wybiegajcy bezwiatnosciowo brzeszczot porusza piłę przyciewnie do kierunku cięcia i wrzyna są wkaźdy materiał. Uwzgliednic przy tym czas ruchu bezwiatné tarczytnacej.

Dodatkowe przyepisy bezpieczewska pracy

• Nie zblżć rák do wylotu wiórów. Niebeźpiecz)—stwo skaleczenia na wiruj)—ych cz)—ciach.
• Nie uzytkowyac piy trzymajac ja nad glowa. W ten sposob brak dostatecznej kontrli nad elektronarzedziem.
• Nie uzytkowyć elektronarzędzia w sposob stacionary. Ono nie nadaje są do pracy ze stojem pilarki.

Nie uzywać zadnych brzeszczotów ze stali HSS. Takie brzeszczytławo ulegaj połamaniu.
- Nie ciąć zadnych metali zelaznych.
żarzacse sie wióry moga spowodstaw Zapłon w odsysaniu pyłu.

Poziom hałasu i大纲

Wartosci poziomu haasu i drgan okreslone
zostaly zgodnie z norma EN 62841.
Poziom haasu wywojanego przyez
urzadzenie zmierzony na stanowisku
pracy (A)wynosi w normalnym przyypadku:
-Poziom cijsenia akustyczneo:83 dB(A);
-Poziom haasu podczas pracy:94 dB(A);
-Dokladnosc: K = 3 dB.
Caikowita wartosc drgan:
-Wartosc emisi: a h < 2,5m / s^2 -Dokladnosc: K = 1,5m / s

OSTROZNIE!

Podane wartosci pomiarowe odnosza sie do nowych urzadzen. Wartosci poziomu halasu i organzmieniaja sie podczas codzennego uzytkowania.

WSKAZOWKA

Wartosci poziomu dran podana w niniejszej instrukcji zmierzona jest zgodnie z metodapomiarowa podana norma EN 62841 i moze byc uzyta do wzajemnego porowywnianarzędzi elektrycznych. Nadaje sie ona rowniez do prowizoryczneo okreslenia obciezenia drganiami. Podana wartosci poziomu dran odnosi sie do podstawowej zastosowania narzędzia elektryczneo. Jednak w przypadku uzycia urzemdenia do innego zastosowania, z innym wyposazeniem albo w przypadku zaniebedanw przyegladach i konserwacje, rzeczywisty poziom dran要去 odbiegac od podanych wartosci. Moze to znacznie zwiekszyc obciezenia drganiami w calkowitym czasie pracy. W celu dokladyngo okresleniarzeczwyistego obciezenia drganiami nalezy uwzgliednic rowniez czas, w ktorym urzadzenie jest wyliczone albo wuplezone, ale walsciwie nie uzytkowane.

Moze to znacznie zredukować obciązenia drganiami w calkowitym czasie pracy. Proszej wropyadzić dodatkoweŚrodki bezpieczenstwa w celu ochrony uzytkownika przydzielad: przyglad i konserwacja urzadzen elektrycznych i wyposzenia,

zastosowanieŚrodkówzapewniajacych utrzymanie dloniwcieple, opposiednia organizacja procesów roboczych.

OSTROZNIE!

Przy ciśnieniu akustycznym powyzej 85 dB(A) zakładać ochronniki sąchu.

Dane techniczne

		CS 62 18.0-EC
Typ urzadzenia Ręczna pilarka tarczowa
Akumulator Ah 5,0
Czasparagrapha (akumulator 5,0 Ah) min maks. 45
Liczbabotów biegu jałowego obr./min 5.000
Otwör mocowania brzeszcotu mm 20
maks. srednica brzeszcotu mm 165
maks. szerokość rzazu mm 1,6
maks. grubość tarczy	mm 1,0
maks. glębokość;ciecia	mm 62
maks.;ciecie pod kątem		50°
Masa zgodnia z procedura „EPTA-procedure 01/2003" (z akumulatorem 5,0 Ah)	kg	3,9
Masa akumulatora	kg	0,72
Wstepne ustawuminium kąta		22,5°, 45°, 50°

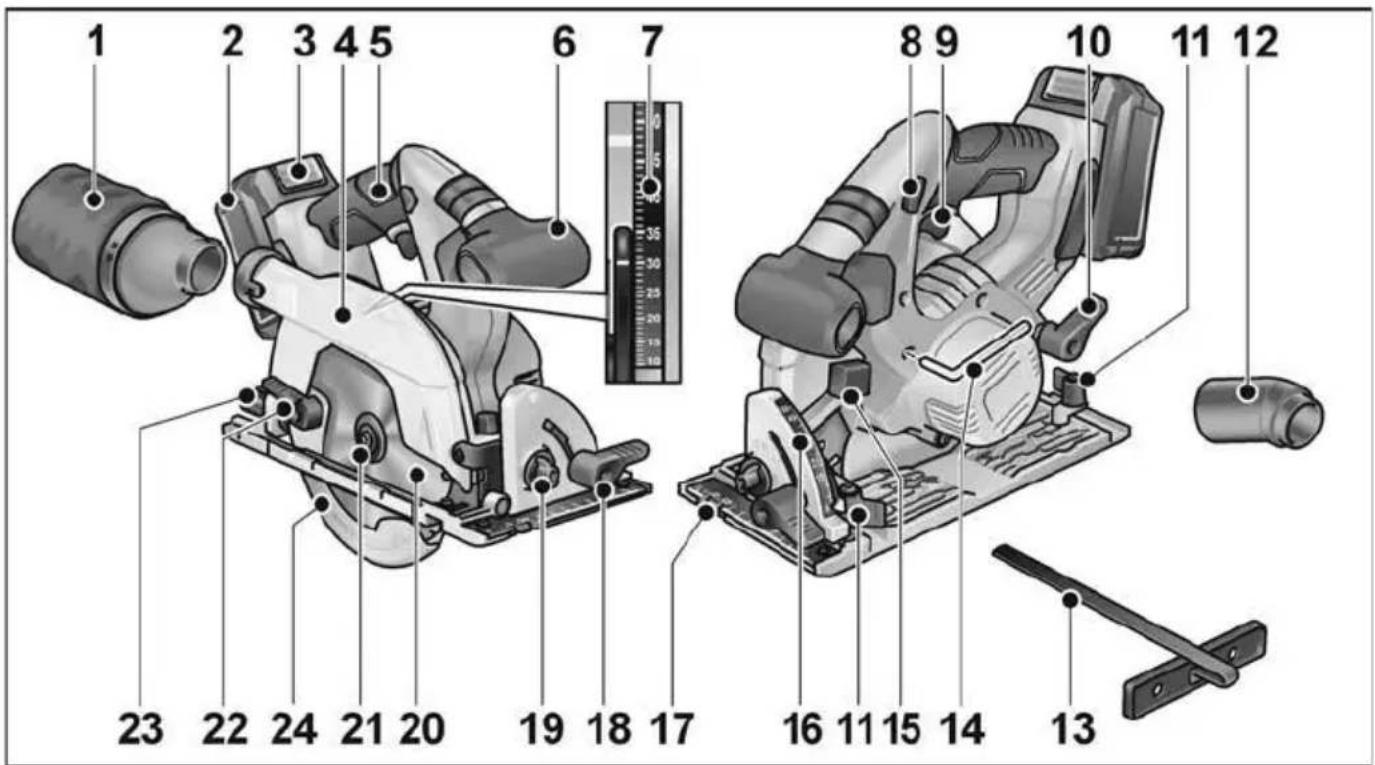

Opis urzadzenia

1 Filtr
2 A k u m u l a t
3 Odblokowanie akumulatora
4 Oslonatarczy
5 U c h w y t
6 Uchwyt dodatkowy
7 Skala glębokośćciecia
8 Blokada zauczenia wącznika/ wyćznika
9 Wącznik/wyćznik
10 Dzwignia zaciskania preselekcji glębokość ciȩcia
11 Šruba zaciskajca ogranicznik równolegy
12 Krocic przyłączeniowy
13 Zderzak równolegy

14 Klucz do gniazd sześćciokatynych
15 Przycisk blokowania wrzechiona
16 Skala do ciècia pod katem
17 Phyta podstawy
18 Dzwignia zaciskowa kąta cięcia pod skosem
19 Preselekcja kata
20 Tarcza tnaca
21 Šruba zaciskajaca z kolnierzem mocujacym
22 Dzwignia do odciagania uchylnej oslony ochronnej
23 Šruba zaciskajça preselekcji kata cięcia skosnégo
24 Uchylna oslona ochronna (dolna oslona)

Instrukcja obslugi

OSTRZEŽENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu sązy wyjac akumulator z urzadzenia.

Przed uruchomieniem

Rozpakówac urzadzenia elektryczne wraz z wyposzazenia, sprawdzićczy dostawa jest kompletna, a urzadzenia nie ulegto uszkodzeniu podczas transporte.

Mocowanie lub wymiana brzesczotu

WSKAZOWKA

Zaleca są stosowanie tylko brzesczotów tarczowych offerawanych przyez firme FLEX do tego urzadzenia.

• Wolno stosowac wyłacznie tarcze trace odpowiednie do nacimiento w pilarce.
• Tarcze tnacnaglezy dobrac odpowiednio do przechinanego materialu.
• Nalezy stosowac wyłucznie tarcze tnace z oznaczeniem prędkosci obrotowej, która bedzie rowna lub wyźsa nit prȩdkość obrotowa podana na elektronarżędziu.
• Nalezy stosowac wyłacznie tarcze tnace okreslone przyez producenta, zgodne z norma EN 847-1.

OSTRZEŽENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu danezy wyjać akumulator z urzadzenia.

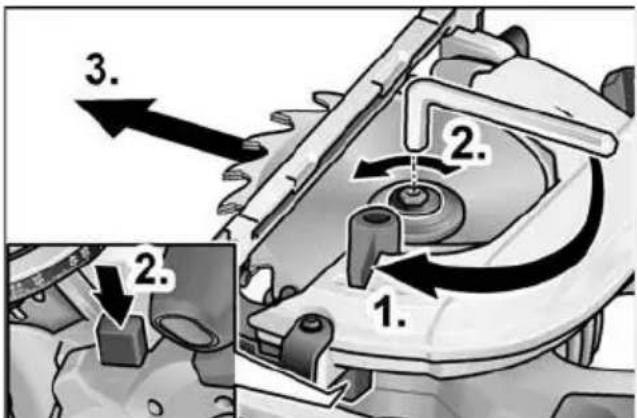

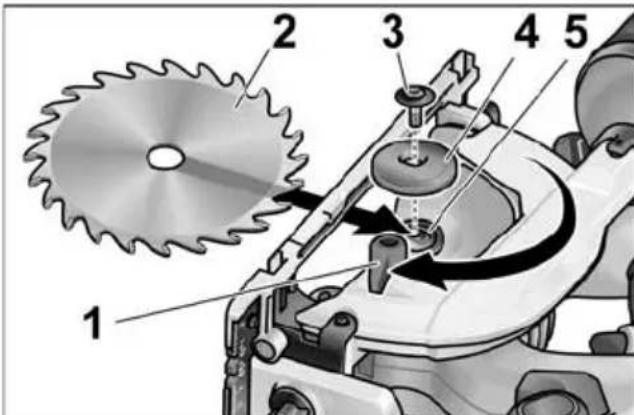

Nacisnac blokade wrzeciona i przytrzymac wcińskieta.
Poluzować招投标 mocujacja poprzej obr w kierunku przywnym do ruchu wskazówek zegara za pomocak kluczda do szrub z gniaźdem szȩciokatnym, króry naleź do zakresu dostawy.

• Odkrećić招投标 mocujęcā (3) i zȩć przyzedni koñnierz mocujćcy (2).
  Brzeszczot (2) wyjac w doł z obudowy.

OSTROZNIE!

• Zwracać uwage na pozycje montazu tylnégo (5) i przydniego kolnierza mocujacego (4).
• Kierunek ostrzy zębow (kierunek strzański na brzeszczechy musi byc zgodny ze strzały kierunku obrotów umieszczonej na odudowej.

W razie(5) potrzeby oczySci c tyIny i przyedni koHnierz mocujacy (4).
Brzeszczot wpwadzic z dolu do obudowy.
Załozyc przyzdnić zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje zwoje
Nacisnac blokade wrzeciona i przytrzymac wcińskieta. Šrubes mocujaca (3) dokrecic kluczem do srb z gniazem szesciokatnym.

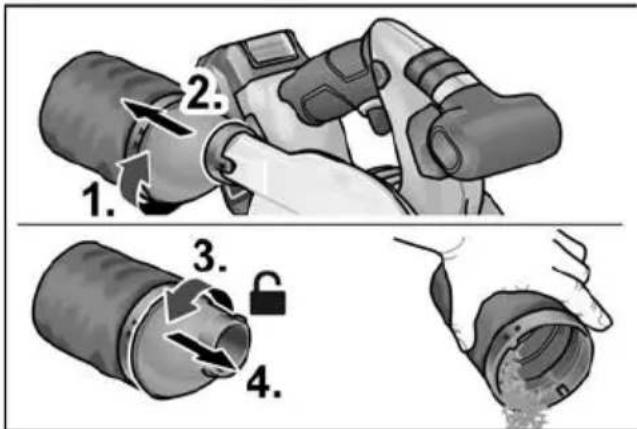

Zasysanie wiór

OSTRZEŽENIE!

Pyly emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierajcych olów, niedźtre rodzaje drewna, materiały mineralne i metalowe moga bezposrednio zagrażć uzytkowników oraz osobom trzechim znajdujocymsie w poplizu mistręska uzytkowania urzadzenia.

Wdychanie i dotykanie tych pylow moze doprowadzić do schorzenia dróg oddechowych i/lub wystapienie reakcji allergicznych.

• Zapewnic dobre wietrzenie na stanowisku pracy!

• Jeźeli toMZlwe, nalezy odsysa pIy poprzej zastosowanie odkurzacza przy myszlowg.

• Zaleca sie zastosowanie przyciwypyłowej maski ochronnej z filtrem klasy P2.

Zapobiegać nagromadzeniu sie pyfu na stanowisku pracy. Pyfy moga fatwo ulec zapaleniu.

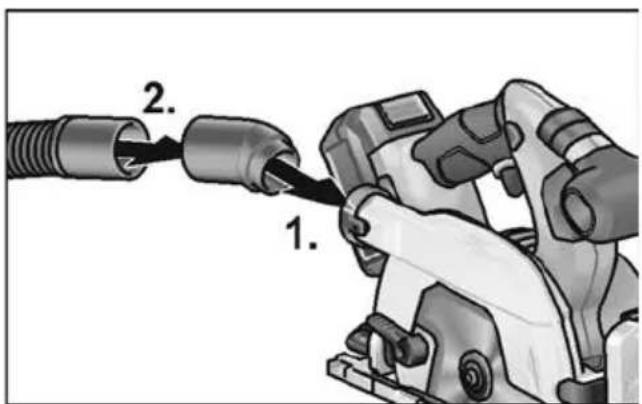

Wsunaczuczk（1.).
Zamocowac waz odsysajcy z adapterem do złoczki (2.).
Przyȩczyć wąź odsysajcy do odkurzacza przyemysłowego. Przeustręgać przyepisów i wskazowej podanych w instrukcji obstrugi odkurzacza przyemysłowego! Sprawdzić prawność zamocowania!

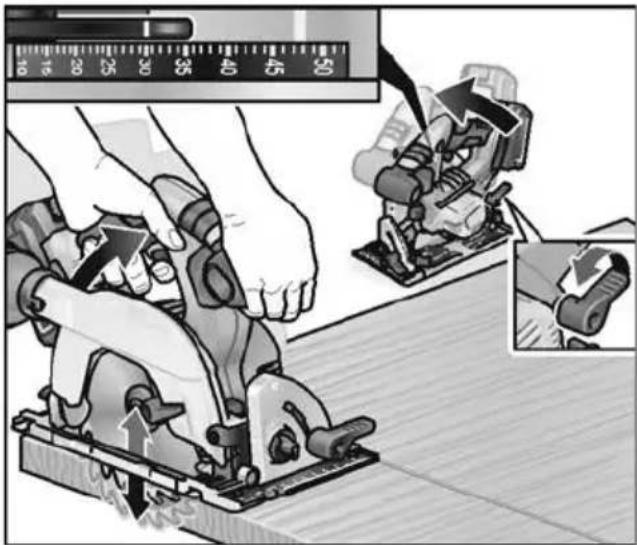

Nastawianie glębokośćciecia

WSKAZOWKA

W celu uzyskania optymalnych rezultatow cipecia, glebokosc cipecia powinna byc 2-5 mm Wieksza niz grubosc przycecinanego materiafu.

OSTRZEJENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu danezy wyjac akumulator z urzadzenia.

Odkreci srbé z gåkä do ustawienia glebokosci cipecia.
Ustawic wymaganagelbokosc cięciana skali.
Dokrcic srupe z gaik.

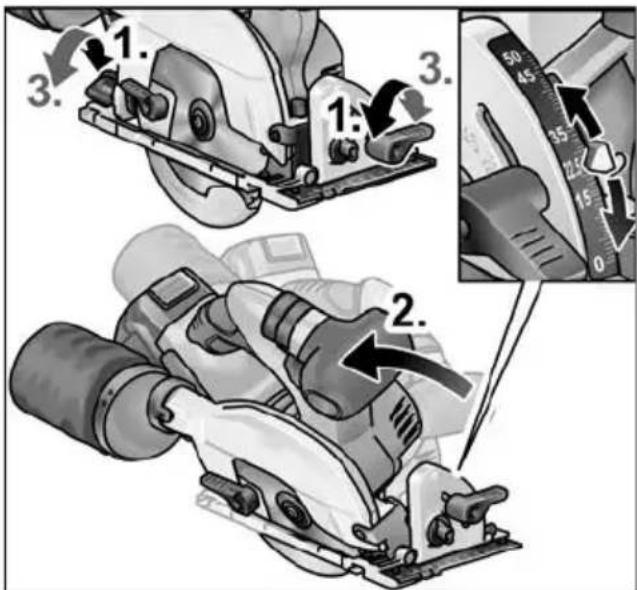

Ustawienie kata nachylenia

WSKAZOWKA

Glebokosc cięcia z nachyleniem jest mniejsza niz wartość wskazywna na skali dla glebokosci.

OSTRZEZENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu nalezy wyjac akumulator z urzadzenia.

Odkrecic s Ruby z gaikami (1.).
Nastawic odpowiedni kat cięcia za pomocą skali (2.).
Dokrecic s Ruby z gałkami (3.).

Zakladanie/wymiana akumulatora

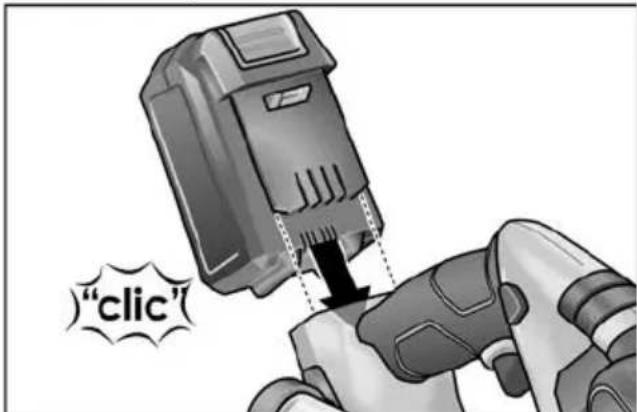

Wcisinac do elektronarzędzia naładowy akumulator az do calkowitego zatrzasność.

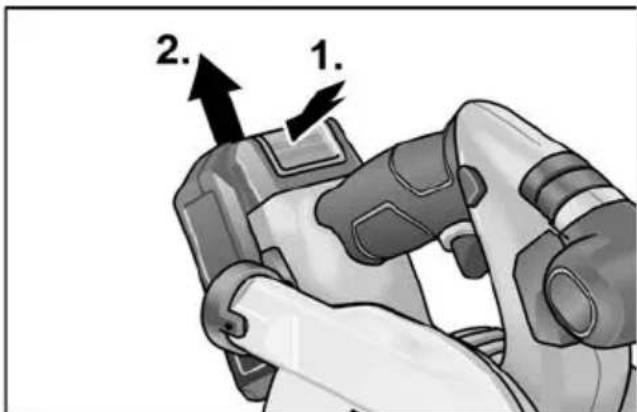

W celu wyjecia nacisnac przyciski odkowujace (1.) i wyciagnac akumulator (2.).

OSTROZNIE! W przypadku niedywania styki akumulatora nalezy zabezmieczyc. Luzne metalowe elementy moga spowodowa zwarcie stykow, istnieje zagrozenia wybuchem i pozarem!

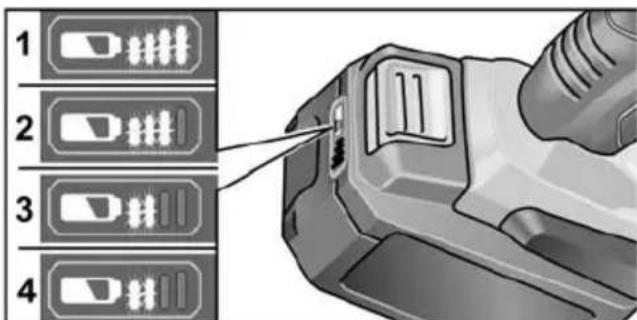

Stan naładowania akumulatora

Naciśćcie przycisku umozliwa sprawdzenie stanu naładowania akumulatora na biodowym wskazniku stanu naładowania.

Wskazanie gasnie po 5 sekundach. Jesli jestna z diod LED blyska, konieczne jest naładowanie akumulatora. Jesli po nacinieciu przycisku za diod LED nie swieci, to akumulator jest uszkodzony i nalezy go wymienic.

Włączanie i wymiśćanie

OSTROZNIE!

Ze względu na bezpieczędwo przyȩcznik nie jest blokownik i podczas;ciecia musi być przytrzymywany w pozycji wciśćca. Blokada wączenia zapobiega niedamierzonemu wączeniu i blokuje oslone. Pile wącza zawsze dopiero w pozycj roboczej.

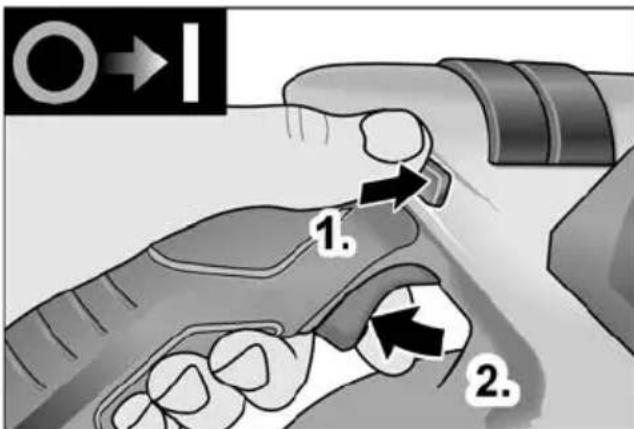

Nacisnac do góry blokade wącznika i przytrzymac ja wciśnieta (1.).
Nacisnac przycisk przyęzniety (2.).
Zwolnic przycisk blokady (gdy piła jest wcieta do materiały).

W celu wylaczenia:

Zwolnic przelacznik.

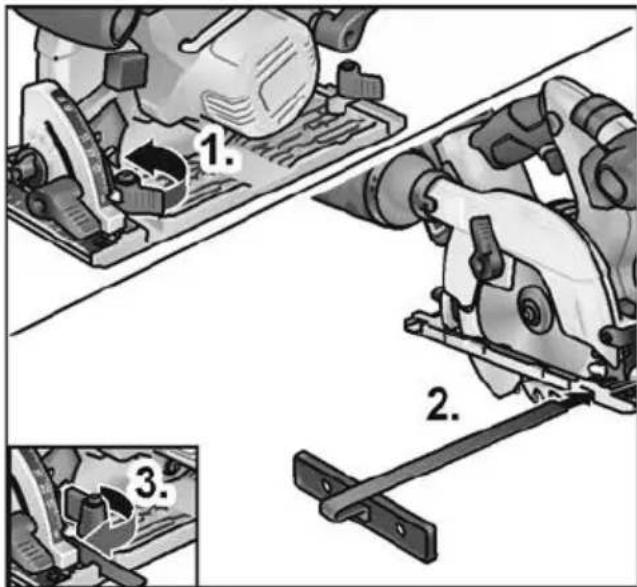

Zderzak równoległy

OSTRZEŽENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu sązy wyjac akumulator z urzadzenia.

WSKAZOWKA

Aby umozliwić przechowywanie przecinarki w walizce transportowej, która naleź do zakresu dostawy, naleź zdemontowac równolegy opornik dystansowy.

Prowadnica rohnolegla moze byc montowana po lewej albo prawej stronie pily, patrzac w kierunku cipecia.

Zamontowac srubemotylkowa/paţak zaciskowy do mocowania prowadnicy rohnoleglej (1.).
Wsunac rownolegly opornik dystansowy i nastawic na zaadana szerokosc (2.).
Dokrecic sruby motylkowe (3.).

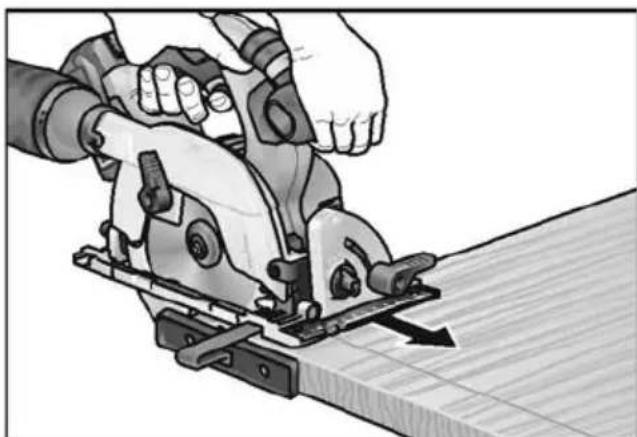

Praca naręździem elektrycznym

OSTROZNIE!

Po wyłaczeniu urzadzenia brzeszcot porusza sie jesteczne krótki czas.

W chwili styku wirujucego brzesczotu
z materialem setzen wystapić uderzenie
zwrotne.

WSKAZOWKA

Za duzy posuw zmniejsza wydajnosc pily, pogarsza jakosci rzazu i skraca okres trwaosci brzeszczotu.

Ciecie po zarysowaniu

Podlączyć wź odsysania.
Glebokosc cięcia nastawic na ządany wymiar.
W razie potrzeby ustawic kata nachylenia.
Wlozyc wyczke do gniazdka sieciowego.
Włączyć odkurzacz przyemysłowy.
Prawa rekachwycicuchwyt.
Stope piy oprzech na materiale do obrobki
Właczycz przechinarki i zaczekac,ź tarczaj przechinarki uzyska maksymalnaj licze obrotów.
■ Poprowadzic przycecinarke powoli do materiaiu.

WSKAZOWKA

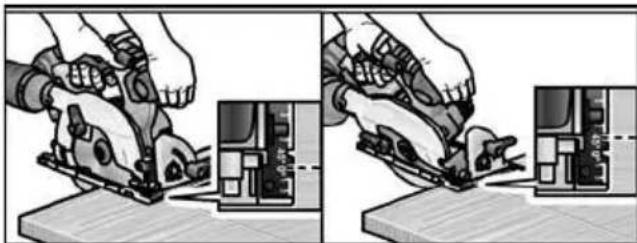

Zaznaczenia rzazu na stopie pily wskazuja pozycje brzeszcotu przy prostopadlym cieciu.

■ Prowadzić przycecinarke równomiernym posuwem przyez material.
Po zakończeniu cięcia:

-Wyłaczyc przycecinarke. Tarcza tnacaOCR abraca sie jesteczne jakis czas!
- Przy podniesieniu tarczytnacej nastepuje zamkniece uchylnej oslony ochronnej.

Po zakończeni pracy:

Urzadzenie elektryczne i naręźdia naleźdy doklady wycyscić.

Filtr:

WSKAZOWKA

Do obrobki duzych materiały lub cięcia prostych krawędzi myznar rowniez przymocowych listwo do materiafu i stope piły tarczowej prowadzić wzdłuź takiej prowadnicy pomocniczej.

Ladowarka

1 Gniazdo na akumulator
2 Kontakty
3 Szczelina wentylacyjna
4 Wyświetlacz do wskazan stanu przyc
5 Kabel sieciowy z wtyczka

Ladowarka CA 10.8/18.0 jest przyznacznado do ladowania akumulatorow FLEX typu:

Wskazówki w zakresie dlugiego okresu uzytkowania akumulatora

OSTROZNIE!

Akumulatorów nigdy nie wolność w temperaturze ponieje 0^ lub powyzej 55^ .
Akumulatorów nie nalezy ladowac wŚrodkowsku o duzej wilgotnosci powietrza lub temperaturze otoczenia.
- Akumulatorów iadowsarki nie wolno zakrywac podczas ludowania.
- Po zakończeniu ladowania wymiąnac wtyczke siewowa ladowarki.

Podczas Ładowania akumulator i Ładowarka nagrzewaja są. jest to normalne!

Akumulatory litowo-jonowe nie wykazuja znanego „efektu pamięci". Pomimo to akumulator przy信息披露 wypinno są calkowicie Rozladowość, a信息披露 zawsze przy przechrowadźć do samego konca.

Nieuzywane przyduszyczas akumulatory nalez przechowyac czeciwo naładowane w chlodnym.),

Proces ladowania

OSTROZNIE!

Dó dostarczonej w zestawie ladowarki nalezy wkladać wyłacznie oryginalne akumulatory.

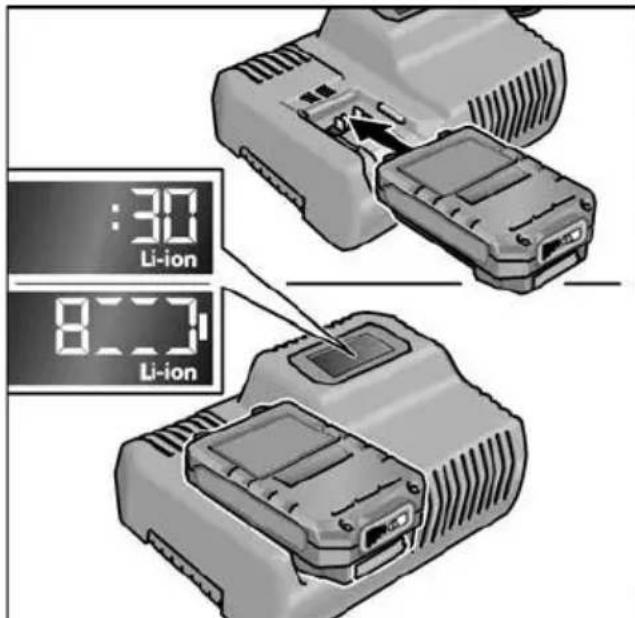

Wlozyc wtyczke sieciowa ladowarki dogniazda.

Podświetlanie tla wyswieltlacza zapala sie na 2 sekundy nazielono, po czym ponownie gasnie. Zostaje wyswieltony napis "OK".

Wlozyc akumulator do ladowarki do konca az do zatrzaśćcia.

• Na wyświetlaczu wskazywany jest naprzemiennie pozostymi czasławania (do pełnego naładowania akumulatora) oraz graficzny widok poziomu naładowania.

• Jesli akumulator jest naładowany w mniej niz 80%, podświetlanie wyświetlacza swieci są pomarćczowo.

• Poczawszy od naładowania akumulatora do 80% wyświetlacź swieci na zielono i wyświetlany jest napis „OK".

Akumulator jest calkowicie naładowany, gdy pojawisi wskazanie

Zielone podswietlanie po chwili gašnie.

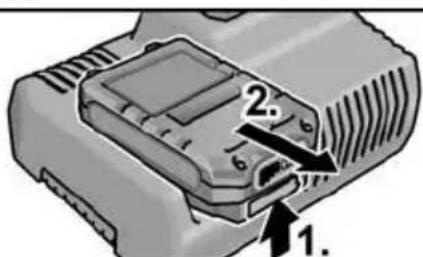

Wyjac akumulator z ladowarki.

Wyjac wyczke z gniażdka sieciowego.

i WSKAZOWKA Jesli po wlozeniu akumulatora do ladowarki wyswietlacz blyska, wystepuje usterka akumulatora lub ladowarki.

Wyświetlac blyska powoli.

Podswietlanie na pomarańczowo.

Akumulator jest zbyt goracy lub zbyt zimny. Gdy akumulator osiagnie temperature fodowania (0^ 55^) , Rozpoczyna sie fodowanie.

Wyświetlacz błyska szybko. Podświetlanie na czerwono.

Wyjac akumulator z Ładowarki i wjozyc go ponownie. Jesli wskazanieNie zmieni sie, akumulator jest uszkodzony. Akumulator nalezy wymienic lub oddac do kontrli w serwisie specialistycznym.

Jesli przy innym akumulatorze rownikę zostanie wyswiptytory ten komunikat o będzie, wystepuju usterka w ladowarce. Naleź yodać ladowarke do sprawdzenia w specialistycznym serwisie.

Przeglad, konserwacja ipielegnacja

OSTRZEJENIE!

Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu nalezy wyjac akumulator z urzadzenia.

Czyszczenie

Czyszczenie urzadzenia elektrycznego

OSTRZEJEZENIE!

Nie wolno stosowac wody ani zaadnych plynnych srodkow czyszczacych.

Wétrtrze obudowy i silnik naleź regularnie przy przemuchiwacSuchym, spreźonym powietrzem.
- Stop pily, osprzet do ustawiania i oslone czyscić odkurzaczem iPEDzlem. Zapewnic swobode ruchu dolnej oslony.
Od czasu do czasu natryskać przyguby olejem maszynowym.
Wczyscić rownikę szynę prowadźadc, aby uniknac niekorzystné wptywu zanieczyszczemu na prowadzenia przycecinarki i zwiazania z tym dokladynociecia.

Ladowarka

OSTRZEJEZENIE!

Przed przystapieniem do jakichkolwiek prac wyjać wtyczke z gniaźdka sieciowego. Nie wolno stosowej wody aniźadnych plynnych srodkB czyszczących.

Zabrudzenia i kurz z obudowy nalezy usuwacPEDzlem lubsucha sciereczka.

Naprawy

Naprawy urzadzenia zlecać do wykonania wymiącznie w punkcie serwisowym autoryzowanym przyez producenta.

WSKAZOWKA

Srub znajdujycych sie na korpusie urzadzenia nie wolno odkrecec w okresie waznosci gwarancji. W przypadku nieprzestrzegania unto go zalecenia, wygasaja prawa do roszczen z tytulu gwarancji udzielonej przyez produventa.

Częsci zamienne i wyposzazenia dodatkowe

Wyposaßenie dodatkowe, a szczególnie naręźdia, krórek dopuszczone są do zastosowania z tym urzadzeniem, przyznaznawe katalogach produkta.

Rysunek wybuchowy i listę czȩsci zamiennychość znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczace usuwania opakowania i zuzytego urzadzenia

OSTRZEŽENIE!

Wysłużone urzadzenia uczynic niedzatemy do uzycia poprzej uzuniecie elektrycznego przyzewodu zasilajacego.

Tylko dla krajów UE

Proszne wyrzuacnarzedzi elektrycznych do domowych smieci!

Zgodnie z dyrektywa Unii

Europejskiej 2012/19/UE o opadach elektrycznych i elektronicznych oraz jej przyejeciem do prawa narodowej istnieje obowych zbierania narzejdi elektrycznych celem odzysku surowcow wtornych i utylizacja.

WSKAZÖWKA

Aktualne informacja o sposobie usuniecia zuzytego urzadzenia maya uzyskać w punkcie zakupu.

Deklaracja zgodnosci (C)

Deklarujemy z pełna odpowiedzialnoscia, ze wyrob opisany w pozycji „Dane techniczne" jest zgodny z nastepujacymi normami lub dokumentami normatywnymi:

EN 62841 zgodnie z postanowieniami dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/UE.

Odpowiedzialny za dokumentacja techniczna:

Wyłaczenia z odpowiedzialnosci

Producent nie odppiada za szkody i stracone zyski spowodowane przywa w dzialnosci gospodarczej zakladu, ktorej przyczyna byt nasz wyrob lub niemozliwośćkiego zastosowania.

Producent i seinem przy uzyciu urzadzenia lub powstate przy uzyciu urzadzenia wgowiazaniu z wyrobami innych producentow.

Tartalom

-pro podelne a priene rezy s rovnym prubehem rezu,

-krezaní masivniho d'reva a deskovych materialú jako drevotriskovych desek, lat'ovek a MDF desek až do maximálni tlouš'tky 62 mm,
