LIETOŠANAS INSTRUKCIJA CS 68 18EC Flex

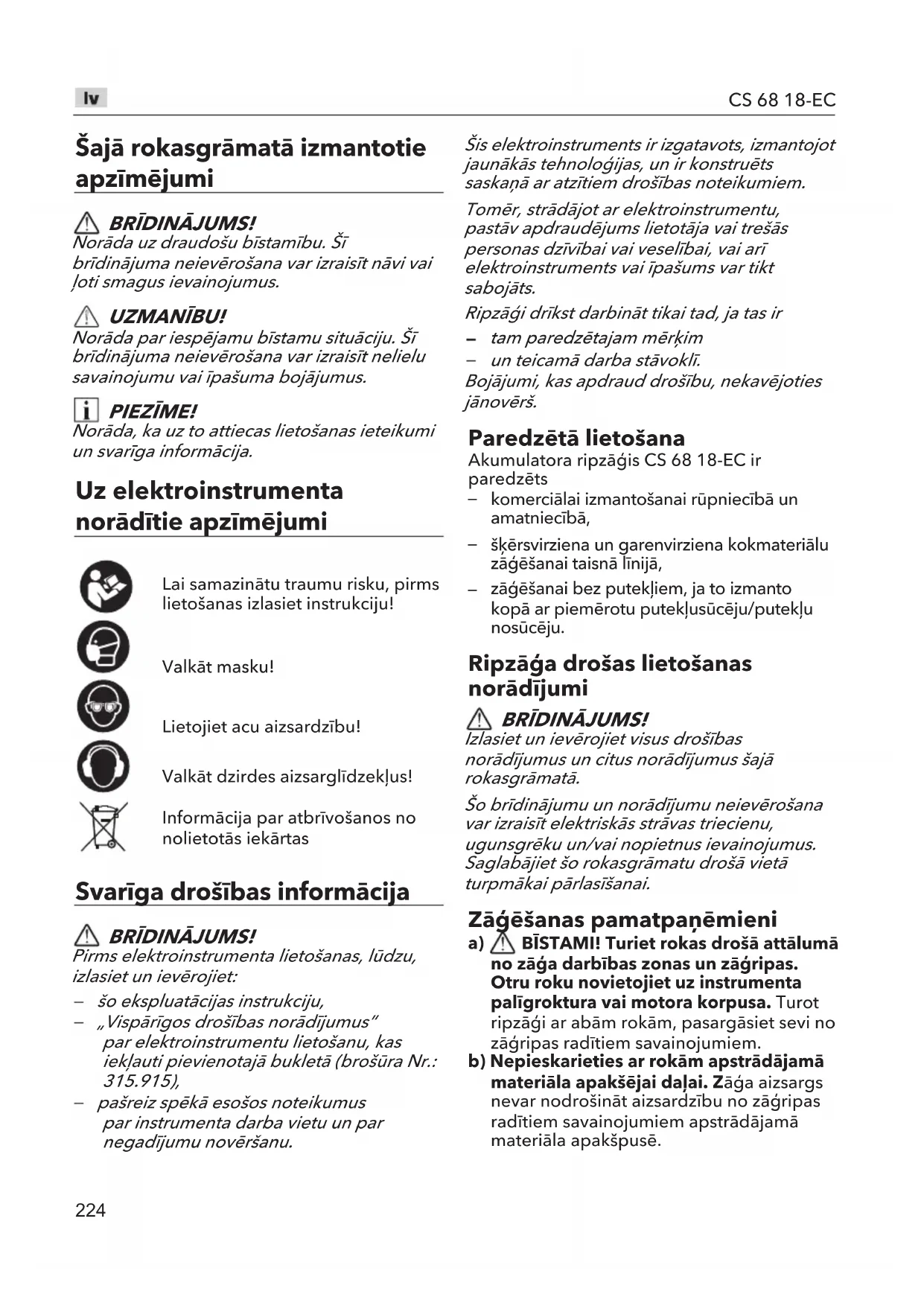

komerciālai izmantošanai rūpniecībā un amatniecībā,

šķērsvirziena un garenvirziena kokmateriālu zāģēšanai taisnā līnijā,

zāģēšanai bez putekļiem, ja to izmanto kopā ar piemērotu putekļusūcēju/putekļu nosūcēju. Ripzāģa drošas lietošanas norādījumi BRĪDINĀJUMS! Izlasiet un ievērojiet visus drošības norādījumus un citus norādījumus šajā rokasgrāmatā. Šo brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus ievainojumus. Saglabājiet šo rokasgrāmatu drošā vietā turpmākai pārlasīšanai. Zāģēšanas pamatpaņēmieni

BĪSTAMI! Turiet rokas drošā attālumā no zāģa darbības zonas un zāģripas. Otru roku novietojiet uz instrumenta palīgroktura vai motora korpusa. Turot ripzāģi ar abām rokām, pasargāsiet sevi no zāģripas radītiem savainojumiem.b) Nepieskarieties ar rokām apstrādājamā materiāla apakšējai daļai. Zāģa aizsargs nevar nodrošināt aizsardzību no zāģripas radītiem savainojumiem apstrādājamā materiāla apakšpusē.225 CS 68 18-EC c) Noregulējiet zāģēšanas dziļumu atbilstoši zāģējamā materiāla biezumam. Apstrādājamā materiāla apakšpusē redzamās zāģa asmens zobu daļas augstumam jābūt mazākam par pilnu asmens zobu augstumu. d) Zāģēšanas laikā nekad neturiet zāģējamo materiālu rokās un neatbalstiet to pret kāju. Nostipriniet apstrādājamo materiālu uz stabilas virsmas. Lai mazinātu savainojumu gūšanas risku, zāģa asmens iestrēgšanu, kā arī lai nezaudētu vadību pār instrumentu, ir svarīgi pareizi atbalstīt apstrādājamo materiālu. e) Strādājot ar zāģi, turiet elektroinstrumentu tikai aiz izolētajām satveršanas virsmām, jo zāģis var nonākt saskarē ar apslēptu elektroinstalāciju vai savu vadu. Ar spriegumam pieslēgtu vadu saskarē nonācis elektroinstruments var radīt spriegumu elektroinstrumenta atklātajās metāla daļās un pakļaut operatoru elektriskās strāvas triecienam. f) Veicot garenzāģēšanu, lietojiet paralēlo vadotni vai izmantojiet priekšmeta taisno malu kā vadotni. Tas palielina zāģēšanas precizitāti un samazina zāģa asmens iestrēgšanas iespējamību. g) Vienmēr lietojiet zāģripas ar pareizu centrālās atveres izmēru un formu (rombveida vai apaļu). Zāģripas, kuru centrālā atvere neatbilst zāģa darbvārpstas noturvirsmai, rotē ekscentriski, traucējot instrumenta normālu vadību. h) Nekad neizmantojiet nolietotas vai bojātas zāģripu starplikas vai bultskrūves. Ripu starplikas un bultskrūves ir speciāli paredzētas konkrētā zāģa ripām, lai nodrošinātu optimālu darba kvalitāti un drošību. Atsitiens un ar to saistītie brīdinājumi

atsitiens ir pēkšņa zāģa reakcija uz iesprūdušu vai aizķērušos asmeni apstrādājamajā materiālā vai novirzoties no zāģējuma līnijas, izraisot nekontrolētu zāģa pacelšanos no zāģējamā materiāla virzienā pret operatoru;

ja zāģējuma šķēlumam aizveroties asmens tiek saspiests vai iespiests, tas var apstāties, kā rezultātā zāģa motora reakcijas dēļ instruments strauji pārvietojas operatora virzienā;

ja asmens zāģējuma šķēlumā sašķiebjas vai novirzās no zāģējuma līnijas, zāģa asmens aizmugurējās malas zobi var iestrēgt zāģējamā kokmateriāla virskārtā, liekot asmenim izrauties no zāģējuma vietas un pārvietoties operatora virzienā. Atsitiens rodas zāģa nepareizas lietošanas un/vai zāģēšanas pamatpaņēmienu pielietošanas vai neatbilstošu apstākļu dēļ, un no tā var izvairīties, ievērojot tālāk norādītos piesardzības pasākumus. a) Stingri turiet ripzāģi ar abām rokām, satverot to tādā veidā, lai izturētu atsitiena spēka iedarbību. Tāpat jūs nedrīkstat atrasties uz vienas līnijas ar zāģripu — stāviet vienā vai otrā pusē no zāģripas. Atsitiens var izraisīt zāģa atlēkšanu atpakaļ, tomēr operators var pārvaldīt atsitiena spēku, ja norādītie pasākumu tiek veikti pareizi. b) Ja zāģripa iestrēgst vai arī zāģēšana tiek pārtraukta kādu citu iemeslu dēļ, atlaidiet zāģa slēdzi un turpiniet turēt instrumentu nekustīgi zāģējamajā materiālā, līdz pilnībā apstājas zāģripa. Nekādā gadījumā nemēģiniet izņemt zāģi no zāģējamā materiāla un nevelciet zāģi atpakaļ, kamēr zāģa asmens vēl atrodas kustībā, jo tas var izraisīt atsitienu. Nosakiet zāģa asmens iestrēgšanas iemeslus un veiciet pasākumus to novēršanai. c) Atkārtoti ieslēdzot zāģi laikā, kad tā asmens atrodas apstrādājamajā materiālā, centieties turēt asmeni zāģējuma šķēluma vidū un pārbaudiet, vai tā zobi nav iespiedušies zāģējamajā materiālā. Ja zāģa asmens iestrēgst, tad, ieslēdzot ripzāģi, tā asmens var strauji pārvietoties augšup no apstrādājamā materiāla vai arī radīt atsitienu. d) Lai izvairītos no zāģripas iestrēgšanas un atsitiena, zāģējot liela izmēra paneļus, tie ir jāatbalsta. Liela izmēra paneļi zem sava svara mēdz ieliekties. Balsti jānovieto paneļa abos sānos tuvu zāģējuma līnijai un pie paneļa malas. e) Neizmantojiet neasus vai bojātus asmeņus. Neuzasināti vai nepareizi iestiprināti asmeņi veido šauru zāģējuma šķēlumu, kas var izsaukt pastiprinātu berzi, asmens iestrēgšanu un zāģa atsitienu.226 CS 68 18-EC f) Pirms zāģēšanas uzsākšanas stingri pievelciet zāģēšanas dziļuma un zāģēšanas leņķa iestādījumu ksējošās pogas. Ja zāģēšanas laikā zāģripas stāvokļa iestādījumi izmainās, tas var izraisīt ripas iestrēgšanu un zāģa atsitienu. g) Ievērojiet īpašu piesardzību, veicot zāģēšanu sienās vai citās slēgtās virsmās. Izvirzītā ripa var pārgriezt neredzamus priekšmetus, izraisot zāģa atsitienu. Apakšējā aizsarga funkcija a) Katru reizi pirms darba uzsākšanas pārbaudiet, vai zāģa apakšējais aizsargs pilnībā aizveras. Nestrādājiet ar zāģi, ja tā apakšējais aizsargs nespēj brīvi pārvietoties un neaizveras uzreiz. Nemēģiniet nofiksēt zāģa apakšējo aizsargu atvērtā stāvoklī. Ja zāģis nejauši nokrīt, apakšējais aizsargs var saliekties. Šādā gadījumā ar speciāla ievelkošā roktura palīdzību paceliet asmens apakšējo aizsargu un pārbaudiet, vai tas spēj brīvi pārvietoties un neskar asmeni vai kādu citu instrumenta daļu; pārbaude jāveic pie visiem zāģēšanas dziļuma un leņķa iestādījumiem. b) Pārbaudiet apakšējā aizsarga atsperes darbību. Ja aizsargs vai tā atspere nedarbojas pareizi, pirms darba uzsākšanas jāveic to apkope. Zāģa apakšējā aizsarga brīva pārvietošanās var tikt traucēta kāda bojājuma, gumijas nosēdumu vai sakrājušos netīrumu dēļ. c) Apakšējo aizsargu drīkst atvērt ar rokām tikai tad, kad tiek veikti tādi speciālie zāģējumi, kā zāģēšana ar asmens iegremdēšanu vai salikto zāģējumu veidošana. Šādos gadījumos ar ievelkošā roktura palīdzību atveriet asmens apakšējo aizsargu un, asmenim ieejot apstrādājamajā materiālā, tūlīt to nolaidiet. Veicot visus pārējos zāģējumus, asmens apakšējam aizsargam jādarbojas automātiski. d) Pirms zāģa novietošanas uz darbgalda vai grīdas raugiet, lai asmens aizsargs nosegtu asmeni. Nenosegts asmens, kas pēc inerces vēl rotē, var likt zāģim pārvietoties atpakaļvirzienā, sagriežot visu, kas gadās tam ceļā. Neaizmirstiet, ka pēc slēdža atlaišanas zāģripa vēl kādu laiku turpina rotēt. Troksnis un vibrācija Trokšņa un vibrācijas vērtības ir noteiktas saskaņā ar EN 62841. Parasti novērtētais elektroinstrumenta trokšņa līmenis ir:

Skaņas spiediena līmenis L

Skaņas intensitātes līmenis L

Nenoteiktais: K = 3 dB Kopējā vibrācijas vērtība:

UZMANĪBU! Norādītie mērījumi attiecas uz jaunajiem elektroinstrumentiem. Lietošanas laikā ikdienā trokšņa un vibrācijas vērtības var mainīties. PIEZĪME! Šajā informācijas lapā norādītās vibrāciju emisijas vērtības ir izmērītas saskaņā ar standarta mērījumu metodi, kas norādīta EN 62841, un vērtības var izmantot viena instrumenta salīdzināšanai ar citu. Ka deklarēto vibrāciju emisijas kopējās vērtības un deklarētās trokšņu emisiju vērtības var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. Tomēr, ja instruments tiek izmantots citiem mērķiem un kopā ar atšķirīgiem piederumiem vai nepietiekami koptiem piederumiem, vibrācijas emisijas līmenis var atšķirties. Tas var ievērojami palielināt iedarbības līmeni visā kopējā darbības periodā. Lai precīzi novērtētu vibrācijas iedarbības līmeni, jāņem vērā arī laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek pielietots. Tas var ievērojami samazināt iedarbības līmeni visā kopējā darbības periodā. Noskaidrojiet, kādi vēl drošības pasākumi pastāv, lai aizsargātu operatoru no vibrācijas radītajām sekām, piemēram, saistībā ar instrumenta un piederumu uzturēšanu, siltuma uzturēšanu rokām un darba modeļa izstrādi. BRĪDINĀJUMS! Vibrācijas un trokšņa emisijas elektroinstrumenta faktiskās lietošanas laikā var atšķirties no deklarētajām vērtībām atkarībā no instrumenta227 CS 68 18-EC izmantošanas veida, jo īpaši no tā, kāda veida materiāls tiek apstrādāts; un par nepieciešamību noteikt drošības pasākumus operatora aizsardzībai, kuru pamatā ir iedarbības novērtējums faktiskajos lietošanas apstākļos (ņemot vērā visas darbības cikla daļas, piemēram, laikus, kad instruments ir izslēgts un kad tas darbojas tukšgaitā papildus mēlītes nospiešanas laikam). UZMANĪBU! Ja skaņas spiediens pārsniedz 85 dB(A), lietojiet ausu aizsardzības līdzekļus. Tehniskie dati Instruments CS 68 18-EC Veids Ripzāģis Nominālais spriegums Vdc 18 Ātrums bez slodzes /min. Līdz 5800 Slīpuma diapazons ° 0 - 56° Asmens diametrs mm 190 Asmens urbuma diametrs mm 20 Griešanas dziļums pie 90° mm 68 Griešanas dziļums pie 45° mm 50,2 Griešanas dziļums pie 56° mm 39 Svars atbilstoši „EPTA procedūrai 01/2003” (bez akumulatora) kg 4,3 Akumulators 18V AP 18.0/2.5 AP 18.0/5.0 AP 18.0/8.0 AP 18/12.0 Akumulatora svars

AP 18.0/2.5 AP 18.0/5.0 AP 18.0/8.0 AP 18/12.0 0,4 0,7 1,1 1,6 Lādētājs CA 12/18 CA 18.0-LD CA 10.8/18.0 Darba temperatūra -20~40°C Uzlādes temperatūra 4~40°C Uzglabāšanas temperatūra <50 °C PIEZĪME! Lai uzlabotu veiktspēju un lietošanas pieredzi, nav ieteicams izmantot 18V 2,5Ah akumulatoru bloku. Pārskats (skatīt A attēlu) Izstrādājuma funkcijām norādītie cipari atbilst ierīces ilustrācijā norādītajiem cipariem. 1 Spāru āķis 2 Bloķēšanas poga 3 Ieslēgšanas slēdzis 4 Putekļu nosūces adapteris 5 Apakšējā aizsarga pacelšanas svira 6 Asmens tapa 7 Ārējā asmens paplāksne 8 Apakšējais aizsargs 9 LED darba gaisma 10 Konusveida iestatīšanas grozāmpoga 11 Kalibrēts konusveida kvadrants 12 Papildu rokturis 13 Augšējais aizsargs 14 Vadotnes sliede 15 Dziļuma kronšteins 16 Vārpstas bloķēšanas poga 17 Slīpuma regulēšanas svira 18 Slīpuma indikators 19 Vadotnes rievas regulēšanas grozāmpogas 20 Pamatne 21 Dziļuma regulēšanas svira 22 Tapatslēga 23 Griešanas dziļuma atzīmes 24 Galvenais rokturis 25 Garenzāģēšanas ierobežotājs 26 Bloķēšanas uzgrieznis (ar atsperi)228 CS 68 18-EC27 Putekļu maisiņš Lietošanas instrukcija BRĪDINĀJUMS! Pirms uzsākat darbu ar elektroinstrumentu izņemiet akumulatoru. Pirms elektroinstrumenta ieslēgšanas Izsaiņojiet elektroinstrumentu un piederumus un pārbaudiet, vai nav pazudusi vai bojāta kāda daļa. PIEZĪME! Piegādes brīdī akumulatori nav pilnībā uzlādēti. Pirms pirmās lietošanas reizes akumulatori ir jāuzlādē pilnībā. Skatiet lādētāja lietošanas instrukciju. Akumulatora ievietošana/ nomaiņa (skat. B att.)

Iespiediet uzlādētu akumulatoru elektroinstrumenta akumulatora nodalījumā, līdz tas nofiksējas ar „klikšķa” skaņu (skatīt B1 attēlu).

Akumulatoru izņem, nospiežot atbrīvošanas pogu (1.) un pēc tam izvelkot no nodalījuma (2.) (skatīt B2 attēlu). UZMANĪBU! Kad instruments netiek lietots, aizsargājiet akumulatora kontaktus. Tuvumā esošas metāliskas detaļas var radīt īssavienojumu kontaktos; pastāv sprādziena un aizdegšanās draudi! Asmens uzstādīšana BRĪDINĀJUMS! Izmantojiet tikai 190 mm zāģa asmeni, kura nominālais apgriezienu skaits ir 5800/min (RPM) vai lielāks. NEKAD nelietojiet biezu asmeni, kas neļauj ārējai asmens paplāksnei saskarties ar vārpstas plakano pusi. Neizmantojiet ripzāģiem abrazīvus diskus. Asmens izmantošanas rezultātā, kas nav paredzēts šim instrumentam, var rasties smagi miesas bojājumi un kaitējums īpašumam. BRĪDINĀJUMS! Izmantojiet tikai ieteiktos zāģa asmeņus koka vai līdzīgu materiālu griešanai saskaņā ar EN 847-1. BRĪDINĀJUMS! Strādājot ar zāģa asmeni, valkājiet aizsargcimdus. Ar asmeni var savainot neaizsargātas rokas. a Izņemiet asmens uzgriežņu atslēgu no tās glabāšanas vietas.b Nospiediet vārpstas bloķēšanas pogu 1 un ar komplektā iekļauto asmens uzgriežņu atslēgu pagrieziet zāģa asmeni 2, līdz ieslēdzas vārpstas bloķēšanas poga. Turpiniet spiest vārpstas bloķēšanas pogu, pagrieziet asmens uzgriežņu atslēgu pretēji pulksteņrādītāju kustības virzienam un noņemiet asmens tapskrūvi un ārējo paplāksni (sk. C1 attēlu).c Pārliecinieties, ka zāģa zobi un bultiņa uz asmens ir vērsti tajā pašā virzienā, kur bultiņa uz apakšējā aizsarga.d Ievelciet apakšējo aizsargu līdz galam augšējā aizsargā.e Ielieciet asmeni caur kājas spraugu un nostipriniet to pret vārpstas iekšējo paplāksni.f Uzstādiet atpakaļ ārējo paplāksni. Vispirms ar pirkstiem pievelciet asmens tapu, pēc tam pievelciet asmens tapu par 1/8 apgrieziena (45˚) ar pievienoto asmens uzgriežņu atslēgu (skatīt C2 attēlu). PIEZĪME! Neizmantojiet asmens uzgriežņu atslēgu ar garāku rokturi, jo tas var šādi varat pārāk stipri pievilkt asmens tapu. Putekļu nosūkšanas adaptera piestiprināšana Pārbaudiet un pārliecinieties, vai putekļu nosūkšanas adapteris ir piestiprināts pie zāģa, izmantojot tam paredzēto fiksācijas skrūvi (sk. D1 attēlu).Lai piestiprinātu piemērotu vakuuma šļūteni (skat. D2. attēlu)Ar putekļu nosūkšanas adapteri var pieslēgt vakuuma šļūteni ar D27 iekšējo diametru vai D36 ārējo diametru.Pēc griešanas atvienojiet vakuuma šļūteni.Putekļu savākšanas maisiņa piestiprināšana (skat. D3 attēlu)Ar putekļu nosūkšanas adapteri var pieslēgt putekļu savākšanas maisiņu.229 CS 68 18-EC Maksimālai efektivitātei darba laikā bieži izņemiet akumulatoru un iztukšojiet putekļu savākšanas maisiņu. Zāģēšanas dziļuma iestatīšana (skat. E1 attēlu) a Atskrūvējiet dziļuma regulēšanas sviru.b Turiet zāģa kāju paralēli pret apstrādājamās daļas malu un sāciet pacelt vai nolaist zāģi, līdz indikatora atzīme uz dziļuma skalas sakrīt ar nepieciešamā dziļuma atzīmi.c Stingi pievelciet dziļuma bloķēšanas sviru. PIEZĪME! Pārbaudiet dziļuma iestatījumu. Zemāk par nozāģējamo materiālu nedrīkst atrasties ne vairāk kā viens asmens zobs (skatīt E2 attēlu). Zāģēšanas leņķa regulēšana Slīpuma iestatīšanas grozāmpogas izmantošana (skat. F1 attēlu)a Nospiediet slīpuma iestatīšanas grozāmpogu un pagrieziet to kādā no nepieciešamajiem iestatījumiem: 22,5°, 45° vai 56°.b Atskrūvējiet slīpuma iestatīšanas grozāmpogu, un tā kalpos kā kustības ierobežotājs, regulējot slīpuma leņķi.Slīpuma regulēšanas sviras izmantošana (skat. F2 attēlu)a Atskrūvējiet slīpuma regulēšanas sviru.b Sagāziet slīpumā zāģi, cik vien iespējams, līdz to var nobloķēt ar slīpuma iestatīšanas grozāmpogu 22,5°, 45° vai 56° leņķī. Ja izvēlēto leņķu diapazonā (piemēram, 22,5-45°) ir pielāgots slīpuma leņķis, sagāziet zāģi slīpumā, līdz slīpuma rādītājs atrodas vienā līnijā ar vajadzīgā leņķa atzīmi uz kvadranta.c Pievelciet slīpuma regulēšanas sviru.Lai vajadzības gadījumā pārbaudītu zāģēšanas leņķi 90° (skat. F3 attēlu)a Iestatiet kājai maksimālo dziļumu. Atskrūvējiet slīpuma regulēšanas sviru, iestatiet slīpuma rādītājam 0° vērtību kvadrantā, vēlreiz pievelciet sviru un ar kvadrātu salīdziniet, vai leņķis starp asmeni un pamatnes apakšējo plakni ir 90°.b Izmantojiet 2,5 mm sešstūra atslēgu (nav iekļauta komplektā), lai nepieciešamības gadījumā veiktu regulēšanu, pagriežot mazo regulēšanas skrūvi pie kājas apakšējās daļas. Malu zāģēšanas vadotne Zāģēšanas vadotnes iegriezumi norāda aptuveno griezuma līniju. Izmantojiet 0° iegriezumu kā vizuālu vadotni, lai veiktu taisnu 90° griezumu. Griezuma veikšanai 45° slīpumā izmantojiet 45° iegriezuma atzīmi. Veiciet izmēģinājuma griezumus zāģmateriālu atgriezumos, lai pārbaudītu faktisko griezuma līniju. Tas būs noderīgi, jo atšķiras asmens veidi un biezums.

Lai griežamā materiāla labajā pusē būtu pēc iespējas mazāk šķembu, griežamā materiāla labo pusi vērsiet uz leju.

Ja kāja ir novietota tieši uz griežamā materiāla virsmas, izmantojiet 0° un 45° iegriezumu, kā tas parādīts G1 attēlā.

Izmantojot vadotnes sistēmas šaurās rievas, izvēlieties 0° iegriezuma un 45° iegriezuma atzīmi, kā tas parādīts G2 attēlā. Pārbaudiet un pārliecinieties, vai, izmantojot 45° iegriezuma atzīmi, vadotnes sliedes ir uzstādītas uz kājas platās rievas.

Lietojot vadotnes sistēmas platās rievas, izvēlieties 0° un 45° iegriezuma atzīmi, kā tas parādīts G3 attēlā.

Pārbaudiet un pārliecinieties, ka, izmantojot 0° iegriezuma atzīmi, no kājas platās rievas ir izņemta vadotnes sliede. Lai samazinātu atstarpi starp ripzāģi un vadības sliedes sistēmu, pagrieziet vadības sliedes regulēšanas grozāmpogas (19). Spāru āķis (skatīt H attēlu) Izmantojiet āķi, lai piekarinātu zāģi pie spāres, sijas vai citas līdzīgas drošas konstrukcijas pagaidu uzglabāšanai darba laikā.Lai to izmantotu, paceliet āķi uz augšu, līdz tas nofiksējas atvērtā pozīcijā.Ja āķis netiek izmantots, vienmēr nolaidiet āķi uz leju, līdz tas nofiksējas aizvērtā stāvoklī. BRĪDINĀJUMS! Ja zāģis ir piekārts aiz āķa, nekratiet zāģi vai priekšmetu, aiz kura tas ir piekārts. Neuzkariniet zāģi uz elektrības vadiem. Pārliecinieties, ka zāģa piekāršanai izmantotā konstrukcija ir droša. Traumu gūšanas vai īpašuma bojājumu risks. Zāģa piekāršanai izmantojiet tikai āķi. Izmantojot āķi citu priekšmetu piekāršanai, varat gūt nopietnas traumas. Nevienā situācijā neizmantojiet āķi, lai230 CS 68 18-EC aizsniegtu kādu citu priekšmetu, un neizmantojiet āķi, lai pret to atbalstītos. Ieslēgšana un izslēgšana (skatīt I attēlu) Instruments ir aprīkots ar bloķēšanas pogu, kas to aizsargā no nejaušas ieslēgšanas.Lai ieslēgtu instrumentu, nospiediet bloķēšanas pogu un ieslēgšanas slēdzi.Lai izslēgtu, atlaidiet ieslēgšanas slēdzi. UZMANĪBU! Pirms noliekat zāģi zemē, pagaidiet, kamēr asmens apstājas pilnībā. LED darba lampiņa (skat. J attēlu) LED darba lampiņa automātiski ieslēdzas, nedaudz nospiežot sprūda slēdzi, pirms instruments sāk darboties. Apgaismojums izslēdzas apmēram 10 sekundes pēc sprūda slēdža atlaišanas.a Ja instruments un/vai akumulatoru bloks būs pārslogots vai pārkarsis, LED darba lampiņa sāks ātri mirgot. Kādu laiku novietojiet instrumentu un akumulatora bloku atsevišķi vietā ar brīvu gaisa plūsmu, lai tos atdzesētu.b Ja akumulatora uzlādes līmenis būs zems, LED indikators sāks mirgot lēnāk. Uzlādējiet akumulatoru bloku. Vispārējā zāģēšana BRĪDINĀJUMS! Vienmēr pārliecinieties, vai neviena no rokām netraucē apakšējā aizsarga brīvai kustībai. BRĪDINĀJUMS! Zāģēšanas beigās un pēc sprūda slēdža atbrīvošanas ņemiet vērā laiku, kas nepieciešams, lai asmens pilnībā apstātos. Nepieskarieties ar zāģi kājām vai sānam; tā kā apakšējais aizsargs ir ievelkams, tas var aizķert apģērbu un atklāt asmeni. Ņemiet vērā nepieciešamo asmens atvēršanos gan augšējā, gan apakšējā aizsarga zonā. Vienmēr ar vienu roku stingri satveriet zāģi aiz galvenā roktura, bet ar otru roku - aiz palīgroktura. Stingri turiet ripzāģi ar abām rokām, satverot to tādā veidā, lai izturētu atsitiena spēka iedarbību. Tāpat jūs nedrīkstat atrasties uz vienas līnijas ar zāģripu — stāviet vienā vai otrā pusē no zāģripas.Lai atsāktu griešanu pēc pārtraukuma, vēlreiz iedarbiniet zāģi un ļaujiet asmenim sasniegt pilnu ātrumu, lēnām atgriezieties pie griezuma daļas un atsāciet griešanu.Griežot šķērsvirzienā, koksnes šķiedras mēdz satrūkt un pacelties uz augšu, Lēna zāģa virzība uz priekšu samazina šo efektu. Lai griezumu pabeigtu, ieteicams izmantot šķērszāģēšanas asmeni vai asmens griešanai pa diagonāli. Šķērszāģēšana/garenzāģēšana (skatīt K attēlu) Zāģim pievienotais asmens ir paredzēts gan šķērszāģēšanai, gan garenzāģēšanai. Garenzāģēšana ir zāģēšana, kura zāģējuma plakne ir paralēla koksnes šķiedrām. Garenzāģēšanu var viegli veikt ar garenzāģēšanas barjeru.Lai piestiprinātu barjeru, ievietojiet to caur kājas rievām vajadzīgajā platumā un nostipriniet ar pievienoto fiksācijas uzgriezni. Garenzāģēšanas vadotne (skatīt L attēlu) Griežot lielas loksnes, garenzāģēšanas barjera var nenodrošināt vajadzīgo griezuma platumu.Piestipriniet pie loksnes taisnu 25mm zāģmateriāla gabalu kā vadotni. Izmantojiet kājas labo pusi pret dēļa vadotni. BRĪDINĀJUMS! Pārliecinieties, vai skavas netraucē zāģim brīvi pārvietoties. Zāģēšana ar asmens iegremdēšanu (skatīt M attēlu) BRĪDINĀJUMS! Pirms zāģēšanas ar asmens iegremdēšanu vienmēr noregulējiet slīpuma iestatījumu līdz nullei. Mēģinot veikt zāģēšanu ar asmens iegremdēšanu jebkurā citā iestatījumā, varat zaudēt vadību pār zāģi, kas var izraisīt nopietnas traumas.a Izņemiet akumulatoru bloku.b Iestatiet dziļumu atbilstoši zāģējamā materiāla biezumam.c Ievietojiet akumulatoru bloku.d Ar vienu roku turiet zāģa galveno rokturi, sagāziet zāģi slīpumā uz priekšu un231 CS 68 18-EC atbalstiet kājas priekšpusi pret zāģējamo materiālu. Salāgojiet zāģēšanas vadotnes iegriezuma atzīmi vienā līnijā ar atzīmēto līniju.e Izmantojiet apakšējā aizsarga pacelšanas sviru, lai paceltu apakšējo aizsargu, lai ar otru roku varētu satvert un turēt palīgrokturi.f Novietojiet zāģi ar asmeni tieši virs zāģējamā materiāla. Ieslēdziet motoru un, tiklīdz asmens ir uzņēmis pilnus apgriezienus, pakāpeniski nolaidiet zāģa aizmugurējo daļu, izmantojot kājas priekšējo daļu kā šarnīra punktu.g Atlaidiet apakšējā aizsarga pacelšanas sviru, tiklīdz asmens saskaras ar apstrādājamo daļu.h Tiklīdz kājas plāksne atrodas līdzeni uz griežamās virsmas, turpiniet griešanu virzienā uz priekšu līdz griezuma beigām.i Pagrieziet zāģi un pabeidziet griezumu parastajā veidā, zāģējot uz priekšu. Ja izgrieztā zāģējuma ar asmens iegremdēšanu stūri nav pilnībā izgriezti, izmantojiet finierzāģīti vai rokas zāģi, lai pabeigtu izgriezt stūrus. BRĪDINĀJUMS! Pirms zāģa izcelšanas no griezuma vietas pagaidiet, kamēr asmens pilnībā apstājas. Nekad nevelciet zāģi atpakaļvirzienā, jo asmens izrausies no materiāla un radīs ATSITIENU. Lielu lokšņu griešana (skatīt N attēlu) Lielas loksnes un gari dēļi atkarībā no tiem izmantotā atbalsta var sagāzties vai saliekties. Ja mēģināsiet griezt, neizlīdzinot un kārtīgi nenostiprinot apstrādājamo materiālu, asmens iesprūdīs, izraisot ATSITIENU un radot papildu slodzi motoram.Atbalstiet paneli vai plāksni tuvu zāģējuma vietai. Iestatiet zāģējuma dziļumu tā, lai izzāģētu tikai caur loksni vai dēli, nevis caur galdu vai darba galdu.Atbalsta dēlis, ko izmanto, lai paceltu un atbalstītu sagatavi, ir jānovieto tā, lai uz platajām malām atbalstītu sagatavi un novietotu uz galda vai darbgalda. Neatbalstiet sagataves šaurās malas, jo šāds novietojums nav stabils. Ja zāģējamā loksne vai dēlis ir pārāk liels galdam vai darbgaldam, izmantojiet atbalsta dēli uz grīdas un nostipriniet. Apkope un tīrīšana BRĪDINĀJUMS! Pirms uzsākat darbu ar elektroinstrumentu izņemiet akumulatoru bloku. Tīrīšana UZMANĪBU! Veicot tīrīšanu ar saspiestu gaisu, vienmēr jālieto aizsargbrilles. Regulāri iztīriet elektroinstrumenta ventilācijas atveres. Tīrīšanas biežums ir atkarīgs no izmantotā materiāla un lietošanas ilguma. Regulāri izpūtiet korpusa iekšpusi un motoru ar sausu saspiesto gaisu. Remonts Remontu drīkst veikt tikai pilnvarotā klientu apkalpošanas centrā. Rezerves daļas un piederumi Informācija par citiem piederumiem, jo īpaši instrumentiem ar piederumiem, pieejama ražotāja katalogos. Pilnus rasējumus un rezerves daļu sarakstus var aplūkot mūsu mājas lapā: www.flex-tools.com. Informācija par atbrīvošanos no nolietotās iekārtas UZMANĪBU! Deaktivizējiet nolietotus elektroinstrumentus: izņemiet no akumulatora elektroinstrumentiem akumulatoru. Tikai ES valstisNeizmetiet elektroinstrumentus mājsaimniecības atkritumos!Saskaņā ar Eiropas Savienības Direktīvu Nr.2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un to īstenojošiem aktiem valsts tiesību sistēmā vairs nelietojami elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei.Neiznīciniet izejvielas — tā vietā nogādājiet uz otrreizējo pārstrādes punktu.Mašīna, piederumi un iepakojums ir jāpārstrādā videi nekaitīgā veidā. Otrreizējai pārstrādei paredzētās plastmasas daļas ir232 CS 68 18-EC apzīmētas ar speciālu otrreizējās pārstrādes simbolu. BRĪDINĀJUMS! Neizmetiet akumulatorus sadzīves atkritumos, ugunī vai ūdenī. Nemēģiniet atvērt izlietotos akumulatorus. Tikai ES valstīm: Saskaņā ar Direktīvu Nr. 2006/66/EK bojātie vai izlietotie akumulatori ir jāpārstrādā. PIEZĪME! Lūdzu, jautājiet savam izplatītājam par utilizācijas iespējām! -Atbilstības deklarācija Vienīgi uz savu atbildību apliecinām, ka produkts, kas aprakstīts sadaļā „Tehniskā specifikācija”, atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 62841 saskaņā ar Direktīvas Nr. 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem. Par tehnisko dokumentāciju atbildīgais: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter Weinper Tehniskais Kvalitātes nodaļas vadītājs direktors

22.12.2023; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr Atbrīvojums no atbildības Ražotājs un viņa pārstāvis nav atbildīgi par jebkādu kaitējumu un zaudēto peļņu, ko izraisījis pārtraukums uzņēmējdarbībā sakarā ar produkta lietošanu vai nelietojamību. Ražotājs un viņa pārstāvis nav atbildīgi par jebkādiem bojājumiem, kas radušies nepareizas produkta izmantošanas rezultātā vai izmantojot produktu kopā ar citu ražotāju izstrādājumiem.233 CS 68 18-EC 󰥟󰥵󰥠󰤫󰥠󰤭󰥬󰥳󰥔󰤕󰥤󰤫󰤩󰤙󰤵󰥥󰥠󰥯󰥤󰤯󰥠󰥟󰥵󰥠󰤫󰥠󰤭󰥬󰥳󰥔󰤕󰥤󰤫󰤩󰤙󰤵󰥥󰥠󰥯󰥤󰤯󰥠
