NAUDOJIMO INSTRUKCIJA CS 68 18EC Flex

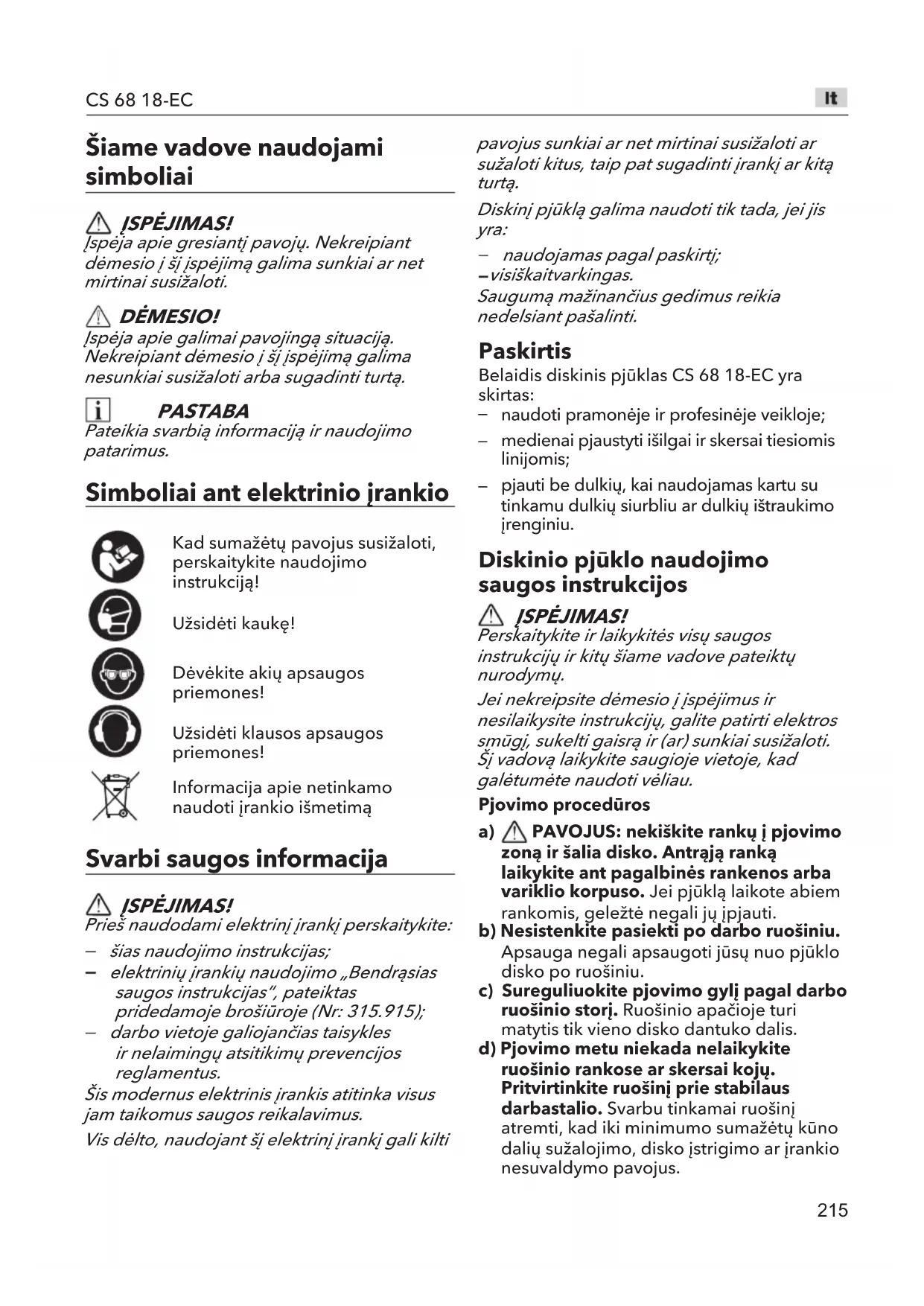

Šiame vadove naudojami symboliai

JSPÉJIMASI!

Ispja apie gresianti pavoju. Nekreipiant demesio j sji jspjima galima sunkiai ar net mirtinai susizaloti.

DÉMESIO!

Ispêja apie galimai pavojinga situacija.
Nekreipiant demesio j sj ispêjima galima
nesunkiai susizaloti arba sugadinti turta.

PASTABA

Pateikia svarbia informacija ir naudojimo patarimus.

Simboliai ant elektrinio jrankio

Kad sumažétuy pavojus susizaloti, perskaity kite naudojimo instrukcija!

Užsidéti kauke!

Devekite akiu apsaugos priemones!

Užsidéti klausos apsaugos priemones!

Informacija apie netinkamo naudoti jrankio ismetima

Svarbi saugos informacija

JSPÉJIMASI!

Pries naudodami elektrinj frankj perskaitykite:

• šias naudojimo instrukcijas;
• elektriniu jrankiu naudojimo „Bendrasias saugos instrukcijas", pateiktas pridedamoje brošiuroje (Nr: 315.915);
• darbo vietoje galiojancias taisykles ir nelaimingu atsitikimu prevencijos reglamentus.

Sis modernus elektrinis irankis atitinka visus jam taikomus saugos reikalavimus.

Vis delto, naudojant šj elektrinj jrankj gali kilti

Diskinji pjukla galima naudoti tik tada, jei jis yra:

• naudiojamas pagal paskirti;
• visiskaitvarkingas.

Saugumamažinancius gedimus reikia.
nedelsiant pašalinti.

Paskirtis

Belaidis diskinis pjuklas CS 68 18-EC yra skirtas:

• naudoti pramonéje ir profesinéje veikloje;
  medienai pjaustyi isilgai ir skersai tiesiomis linijomis;
• pjauti be dulkiu, kai naudojamas kartu sutinkamu dulkiu siurbliu ar dulkiu iStraukimo jrenginiu.

Diskinio pjuklo naudojimosaugas instrukcijos

ISPEJIMASI

Perskaitykite ir laikykites visu saugos instrukcijur kitu siame vadove pateiktynurodymu.

Jei nekreipsite demesio jispejimus ir
nesilaikysite instrukcij, galite patirti elektros
smugj, sukelti gaisra ir (ar) sunkiai susizaloti.
Sj vadova laiky kite saugioje vietoje, kad
galétumete naudoti veliau.

Pjovimo proceduros

a) PAVOJUS: nikiskite rankj j piovimo zonq ir salia disko. Antraja ranka laiky kite ant pagalbines rankenos arba variklio korpso. Jei pjukla laikote abiem rankomis, gelezte negali ju jpauti.
b) Nesistenkite pasiekti po darbo ruosiniu. Apsauga negali apsaugoti jusu nuo pjuklo disko po ruosiniu.
c) Sureguliuokite p jovimo gylj pagal darbo ruosinio storj. Ruosinio apacioje turi matytis tik vieno disko dontuko dalis.
d) Pjovimo metu niekada nelaikykite ruosinio rankose ar skersai koju. Pritvirtinkite ruosinj prie stabilaus darbastalio. Svarbu tinkamai ruosinj atremti, kad iki minimumo sumazety kuno daliu suzalojimo, disko jstrigimo ar jrankio nesuvaldymo pavojus.

e) Elektrinj jranki laikykite tik už izoliuoto laikymo paviršiaus, kai pjaunate vietose, kuriose pjoyimo diskas gali pažeisti paslépta elektros laida ar paties jrankio laida. Pažeidus laida, kuriuo teka elektros srove, ji taip pat pradeda teketi metalinemis jrankio dalimis, ir tokiu atveju operatorius gali patirti elektros smügi.
f) Pjaudami prapjovas visada naudokite lygiagrecia pjoyimo atramarba statmena krasto atrama. Taip pjuvis bus tikslesnis ir sumazes disko jstrigimo tikimbye.
g) Visada naudokite tinkamo dydzio ir tvirtinimo prie veleno angos formos (ne apvalios, o rombo) pjovimo diskus. Jei pjovimo disko tvirtinimoanga netinka pjuklo velenui, diskas suksis ekscentriiskai ir galite nesuvaldyti jrankio.
h) Niekada nenaudokite pazeistuy ar netinkamu disko poverzliu ar varztu. Originalios disko poverzlés ir varztai buvo specialiai sukurti jusy pjuklui, siekiant optimalaus veikimo ir veikimo saugumo.

Atatrankos priežastys ir susije jspéjimal

• Atatranka yra staigi reakcija j suspausta, istrigusi ar neiscentruota pjoyimo diska, kuomet nasuvaldytas pjuklas išsoka iš ruosinio atgal link operatoriaus;
• kai diskas suspaudžiamas ar jstringa užsidarančioje prapjovojé,jis sustabdomas, o del variklio reakcjos pjuklas staigiai atmetamas atgalj operatoriu;
• jei diskas persikreipia prapjovoje, dantukai disko galiniame kraste gali „jsikasti" i virsutinji medienos pavrisu, del ko diskas isstumiamas iš prapjovos ir atsoka atgal i operatoriu.

Atatranka vyksta netinkamai naudojant jrankj ir (ar) del netinkamu darbiniu proceduru arba salygu. Jos galima isvengti imantis toliau nurodytu atsargumo priemoniu.

a) Pjukla tvirtai laiky kite abiem rankomis ir pasirinkite tokia ranku padeti, kad galetumete pasipriesinti atatrankos jegoms. Atsistokite taip, kad jusu kunas butu pjovimo disko plokstumos sone, o ne vienoje linijoje. Del atatrankos pjuklas gali atsokti atgal, taciau operatorius gali kontrluoti atatrankos jegas, jei imasi tinkamuy atsargumo priemoniu.

b) Kai p jovimo diskas stringa ar del kokios nors priežasties sustabdote p jovima, atleiskite pagrindinj jungikljir palaukite, kol pjuklas visiskai sustos. Niekada nebandykite istraukti p jovimo disko iš darbo ruosinio arba traukti pjukla atgal, kol diskas dar sukasi, nes gali jvykti atatranka. Issiaiskinkite ir imkitës taisomjuy veiksmu, kad pašalintumete disko jstrigimo priežasti.
c) Vel paleisdami pjukla, kurio p jovimo disks likes darbo ruosinyje, diska iscentruokite taip, kad jo dontukai nekabintu pjaunamos medziagos. Jei p jovimo disks stringa, i najo paleidziant pjukla jis gali „isipti" i sprapjovos ar atsokti.
d) Pjaudami paremkite dideles plokstes, kad iki minimumo sumazetypovim disko suspaudimo ir atatrankos pavojus. Didel es plokstes gali nulinkti nuo savosvorio.Atramas po plokste reikia pastatyis abiejpusiu salia pjuvio linijos ir salia plokstes krastry.
e) Nenaudokite atsipusiuyar pazeistudy disku. Nepagalasto ar netinkamai nustatyto pjovimo disko prapjova siaura, todel padidega trintis, disko strigimas ir atatranks pavojus.
f) Pjovimo gylio ir nuozambio reguliavimo fiksavimo svirtys turi buti tvirtai priverztos pries pradedant pjauti. Jeigu pjovimo metu sios svirtis pasislenka, diskas gali jstricti ir atsokti.
g) Bukite ypač atsargus pjaudami j esamas sienas arKitas aklasias zonas.Pjovimo diskas gali ipjauti kliutis, kurios gali sukelti atatranka.

Apatinés apsaugos funkcija

a) Kiekviena kart pries naudodami patikrinkite apatine apsaug, ar ji tinkamai užsidaro. Nenaudokite pjuklo, jei apatine apsauga laisvai nejuda ir akimirksniu neužsidaro. Niekada neužfiksuokite apatinés apsaugos atidarytoje padétyje. Netycia numetepjukla galite sulankstyti jo apatine apsaug. Pakelkite apatine apsaug su atitraukimo rankena ir patikrinkite, ar ji laisvai juda ir neliečia pjoyimo disko ar kurios nors kitos dalies, pasukus bet kuriuo kampu ar pasirinkus bet kuri pjovimo gylj.

b) Patikrinkite apatinés apsaugos spyruoklès veikimä. Jei apsauga ir spyruoklé tinkamai neveikia, pries naudojant jas reikia sutvarkyti. Apatiné apsauga gali prastai veikti del pazeisti daliu, lipniu nuosédu ar susikaupusiu nešvarumu.
c) Apatine apsauga galima atitraukti rankiniu budu tik atliekant specialius pjuvius, tokius kaip jleidziami ar sudetiniai pjuviai. Pakelkite apatine apsauga atitraukimo rankena ir, kai tik p jovimo diskas pradés pjauti darbo ruosini, apatine apsauga reikia paleisti. Pjaunant visais kitais budais apatine apsauga turi veikti automatiskai.
d) Visada patikrinkite, ar apatine apsauga dengia p jovimo diska, priš padédami pjūklá ant darbastalio ar grindu. Neapsaugotas besisukantis diskas atmes pjūklá atgal irjis pjaus viska, kas atsidurs jo kelyje. Atkreipkite demesi, kiek trunka, kad p jovimo diskas sustotu po pagrindini jungiklio atleidimo.

Triukšmas ir vibracija

Triuksmor vibracijos vertes nustatytos pagal EN 62841.

Elektrinio jrankio triuksmo lygis A paprastai apskaiciuojamas taip:

Garso slégio lygis L_pA 94 dB(A)
Garso galios lygis LwA: 102 dB(A)
- Neapibréztumas: K = 3 dB

Bendroji vibraciños verte:

• Emisijos verte a_h .. 2,8 m/s
• Neapibréžtumas: K = 1,5 m/s

DÉMESIO!

Nurodytos vertes taikomos naujiems elektriniams jrankiams. Del kasdienio naudojimo triuksmo ir vibracijos vertes keciasi.

i PASTABA

Cia pateiktva vibracijos verte ismatuota naudojant EN 62841 standarte nurodyta standartinj testa, todel ja galima naudoti lyginant viena jranki su kitu.

Si deklaruota bendra vibracijos verte (-es) ir deklaruota sklearnidziamo triuksmo verte (-es) taip pat gali buti naudiojama atliekant preliminaru poveikio vertinim.

Vis delto, jranki naudojant skirtingiems darbams ar su skirtingais grezimo priedais arba ji prastai priziurint, vibracijos lygis gali skirtis.

Del to kenksmingas vibracijos poveikis per visà darbo laikotarpj gali pastebimai išaugti.

Norint tiksliai apskaiciuoti vibracijos poveikio verta, taip pat reikia atsiizvelgtj laikotarpius, kuomet jrankis yra isjungtas ar jjungtas, taciau nenaudojasas.

Atmetus siuos laikotarpius vibracijos poveikis per visa darbo laikotarpj gali reiksmingai sumazeti.

Siekdami apsaugoti operatoriu nuokenksmingo vibracijos poveikio, imkites papildomu saugos priemoniu, pvz., tinkamai prižūrekite irankj ir jo priedus, užtikrinkite, kad rankos butu šiltos, nustatykite tinkamā darbo ir poilsio grafika.

JSPÉJIMASI!

Vibraciños ir triukšmo emisija elektrinio
jrankio realaus naudojimo metu gali skirtis
nuo deklaruojamu verciu, priklausomai
nuo jrankio naudojimo budu, ypač nuo to,
koks darbas vykdomas; ir
- nuo poreikio nustatyti saugos priemones, skirtas naudotojui apsaugoti, kurios butu pagristos poveikio vertinimu realiomis naudojimo salygomis (atsizvelgiant j visas darbo ciklo dalis, pvz., paleidimo laika ir laika, kai jrankis yra isjungtas ir kaijis veikia tusciaja eiga).

DÉMESIO!

Jeigu garso slégis viršija 85 dB(A), užsidékite apsaugines ausines.

Techninai duomenys

Irankis CS 68 18-EC
Tipas Diskinis pjūklas
Vardinè jtampa	VDC	18
Sūkiai be apkrovos	/min.	Iki 5800
Pjovimo nuožambis	°	0-56°
Pjovimo disko skersmuo	mm	190
Disko centrinës angos skersmuo	mm 20
Pjovimo gylis esant 90° kampui	mm 68
Pjovimo gylis esant 45° kampui	mm 50,2
Pjovimo gylis esant 56° kampui	mm 39
Svoris pagal „EPTA procedūrā 01/2003" (be baterijos)	kg 4,3
Baterija 18 V		AP 18.0/2.5AP 18.0/5.0AP 18.0/8.0AP 18/12.0
Baterijos svoris	kg	AP 18.0/2.5AP 18.0/5.0AP 18.0/8.0AP 18/12.0	0,40,71,11,6
Ikroviklis	CA 12/18CA 18.0-LDCA 10.8/18.0
Darbiné temperatūrā	-20-40 °C
Ikrovimo temperatūrā	4-40 °C
Laikymo temperatūrā	< 50 °C

PASTABA

Kad jrenginys tinkamai veiktu ir naudotojui buty patogu dirbti, nerekomenduojama naudoti 18 V/2,5 Ah sudetines baterijos.

Apžvalga (žr. A pav.)

Daliu numeraliai pateikti pagal jrenginio ilustracijas paveikslu puslapyje.

1 Pakabinimo kabliukas
2 Blokuotës išjungimo mygtukas
3 Paleidimo jungiklis
4 Dulkiy ištraukimo adapteris
5 Apatinès apsaugos pakélimo svirtis
6 Diskovarztas

7 Išoriné disko poveržlé
8 Apatiné apsauga
9 LED darbiné lemupte
10 Nužambio nustatymor rankenéle
11 Kalibruota nuozambio skalé
12 Pagalbiné rankena
13 Virsutiné apsauga
14 Kreiptuvo begelis
15 Gylio gembe
16 Veleno fiksavimo mygtukas
17 Nuozambio reguliavimo svirtis
18 Nuozambio indicatorius
19 Kreiptuvo plysio reguliavimo rankenelès
20 Pagrindas
21 Gylio reguliavimo svirtis
22 Diskoraktas
23 Pjovimo gylio zymès
24 Pagrindine rankena
25 Išilginio pjoyimo atrama
26 Fiksavimo verzlé (su spyruokle)
27 Dulkiy surinkimo maišelis

Naudiojimo instrukcija

JSPÉJIMASI!

Pries vykdydami bet kokius elektrinio jrankio tvarkymo darbus, atjunkite jo baterija.

Pries elektrini jrankj jjungiant

Ispakuokite elektrinji prietaisä bei jo priedus ir patikrinkite, ar daliu netruksta ir jos nepaazeistos.

PASTABA

Issiunciant is gamyklos baterijos iki galo nejkraunamos. Pries pradedami darba iki galo jkraukite baterijas. Zr. ikroviklio naudojimo vadova.

Baterijos jstatymas ir keitimas (žr. B pav.)

Stumkite jkrautabaterija j elektrinj prietaisa, kolji uzsifiksurosavo vietoje (zr.B1 pav.).
- Jei baterija norite atjungti, paspauskite atjungimo klavisq (1) ir baterija istraukite (2) (zr. B2 pav.).

DÉMESIO!

Apsaugokite isimtos baterijos kontaktus. Metaliniai daiktai kontaktus gali sujungti trumpuoju jungimu, ir tuomet kyla sprogimo ir gaisro pavojus!

Diskotvirtinimas

ISPEJIMASI!

Naudokite tik 190 mm skersmens p jovimo diskus, kurij vardinis sukimosi greitis yra ne mazesnis kaip 5800 suk./min. NIEKADA nenaudokite tokio storio disko, kuris trukdytu isorinei disko poverzlei prisipausti prie plokšiosios suklio puses. Su diskinais pjuklais nenaudokite abrazyviniu disku. Naudodami diska, kuris nera skirtas šiam pjuklui, galite sunkiai susizaloti ir sugadinti turta.

ISPEJIMASI!

Naudokite tik rekomenduojamus pjovimodiskus, skirtus pjauti medienai ar panasiommedziagoms pagal EN 847-1.

ISPEJIMASI!

Liedami pjovimo diska butinai mvekite
apsaugines darbo pirstines. Diskas gali jpauti
neapsaugotas rankas.

a Išimkite disko raktā is jo laikymo vietos.
b Nuspauskite veleno fiksavimo mygtuka 1 ir pridedamu disko raktu sukite p jovimo diska 2, kol veleno fiksavimo mygtukas uzsifikuisos. Toliau spauskite veleno fiksavimo mygtuka, pasukite disko rakta pries laikrodzio rodykle ir iStraukite disko varztaebei isorine poverzle (zr.C1 pav.).
c Disko dantukai ir rodykle ant disko turi buti nukreipti ta paacia kryptimi, kaip ir rodykle ant apatinés apsaugos.
d ltraukite apatine apsaugai kigalo j vir'sutine apsaugai.
e Prakiškite diska pro plysj pagrinde ir prispauskite prie vidinés veleno poveržlès.
f Vel užděkite išorine poveržle. Pirmiausia disko varžtá priveržkite ranka, o po to pridedamu disko raktu priveržkite 1/8 apsisukimo (45°) (žr. C2 pav.).

PASTABA

Nenaudokite disko raktou su ilgesne rankena, nes disko varztagalite priverzti per daug.

Dulkiu ištraukimo adapterio tvirtinimas

Patikrinkite ir jsitikinkite, kad dulkiu ištraukimo adapteris prie pjuklo pritvirtantas pateiktu fiksavimo varztu (zr. D1 pav.).

Tinkamos vakuuminés Žarnos prijungimas (žr. D2 pav.)

Prie dulkiu istraukimo adapterio galima prijungti D27 vidinio skersmens arba D36 isorinio skersmens dulkiu siurbimo zaarna.

Baigepjaustyi siurbimo zarna atjunkite.

Dulkiu maišelio tvirtinimas (žr. D3 pav.)

Prie dulkiu istraukimo adapterio galima prijungti dulkiu maiselj.

Noredami uztikrinti didziausia efektyvuma, darbo metu reguliarai atjunginékite baterija ir istustinkite dulkiu maiseli.

Pjovimo gylio nustatymas (žr. E1 pav.)

a Atlaisvinkite gylio reguliavimo svirtj.
b Laiky kite pjuklo pagrindag ygiai prie ruosinio krasto ir kelkite arba leiskite zenyn pjukla, kol indikatoriaus zenklas ant gylio skales susilygins su pageidaujamo gylio zyme.
c Tvirtai priverzkite gylio fiksavimo svirtj.

PASTABA

Patikrinkite gylio nuostata. Ne daugiau kaip vienes disko dantukas turi islisti pjaunamos medziagos apacioje (zr. E2 pav.).

Pjovimo kampo reguliavimas Nuozambio nustatymo rankenelès naudiojimas (žr. F1 pav.)

a Paspauskite nuozambio nustatymorankenele ir pasukite jiviena is galimunuostatu: 22,5^ 45^ arba 56^
b Atleiskite nuozambio nustatymo rankenèle: ji atliks judejimo ribotuvo funkcjja nuozambio kampo nustatymo metu.

Nuozambio reguliavimo svirties naudiojimas (zr. F2 pav.)

a Atlaisvinkite nuozambio reguliavimo svirtj.
b Pakreipkite pjukla kiek jmanoma, koljis atsirems nuozambio nustatymorankenele pasirinkta 22,5^ 45^ arba 56^ padeti. Jei norite nustatyntuozambiokampa pasirinktame kampu intervale (pvz,22,5 - 45^) ,pakreipkite pjukla taip,

kad nuozambio indicatorius susilygintu su pageidaujama zyme ant skales.

c Priverzkite nuozambio reguliavimo svirtj.

90^ pjoyimo kampo tikrinimas, jei reikia (žr. F3 pav.)

a Nustatykite pagrindajdidziausigyli. Atlaisvinkite nuozambio reguliavimo svirtj, nustatykite nuozambio indicatoriuj 0^ zyme skaleje,vel priverzkite svirtj ir kampainiu patikrinkite, ar tarp disko ir apatines pagrindo plokstumos yra 90^ kampas.
b Jei reikia sureguliuoti, 2,5 mm šešiakampiu raktu (néra komplekte) pasukite nedidelj reguliavimo varžtaj is apatinës pagrindo pusës.

Linijinis kreiptuvas

Zymes ant pjovimo kreiptuvo rodo apytikslpjovimo linija. Naudokite 0^ zyme kaip vizualinj orientyra tiesiam 90^ pjuvuii. Jeinorite pjauti 45^ kampu, naudokite 45^ zyme. Atlikite bandomuosius pjuvius medienos atraizose, kad patikrintumete tikrajpjuvio linija. Tai bus naudinga, nes skiriasi disku tipai ir storis.

Kad geroji pjaunamos medziagos pusé kuo maiau skilinétu, pjaukite geraja pusé apvertežemyn.
Kai pagrindas statomas tiesiai ant pjaunamos medziagos pavirsiaus, naudokite 0^ ir 45^ zymes, kaip parodyta G1 paveiksle.
■ Kai naudojate siaurus plysius kreiptuvobegeliusystemoje,naudokite 0^ ir 45^ zymes, kaip parodyta G2 paveiksle. Patikrinkite ir jsitikinkite, kad kreiptuvobegelis yra ant placiojo pagrindo plysio, kai naudojate 45^ zyme.
■ Kai naudojate placius plysius kreiptuvobegeliu sistemoje, naudokite 0^ ir 45^ zymes, kaip parodyta G3 paveiksle.
- Patikrinkite ir jsitikinkite, kad kreiptuvo begelis yra nuimtas nuo plataus pagrindo plysio, kai naudojate 0^ zym. Pasukite kreiptuvo plysio reguliavimo rankeneles (19), kad sumazintumete tarpelj tarp diskinio pjuklo ir kreiptuvo begeliu sistemas.

Pakabinimo kabliukas (žr. H pav.)

Naudokite kabliuka pjuklui pakabinti ant Gegnés, sijos ar kitos panasios saugios konstrukcijos, kad laikinai padedate pjukla j sali darbo metu.

Noredami panaudoti kabliuka, kelkite jj, kol užsifiksuos atlenktoje padětyje.

Nenaudojamā kabliuka visada nuleiskite Žemyn ir užfiksuokite uzlenktoje padětyje.

JSPÉJIMASI!

Kai pjuklas pakabintas ant kabliuko, nepurtykite pjuklo ar atramos, ant kurio jiskabo. Nekabinkite pjuklo ant jokiu elektros laidy. Isitikinkite, kad pjuklui pakabinti naudojama konstrukcija yra tvirta. Gresia pavojus susizaloti arba sugadinti turta. Kabliuka naudokite tik pjuklui pakabinti. Naudodami kabliuka kam hors kitam kabinti, galite sunkiai susizaloti.

Jokiu budu nenaudokite kabliuko, kad pasiektumete kitā daiktā, ir nenaudokite kabliuko savo svoriui atremti.

Jungimas ir isjungimas (zr. I pav.)

Irankyje jrengtas blokuotes isjungimomygtukas, kuris skirtas apsaugai nuo netycinio paleidimo.

Noredami jjungti, nuspauskite _i mygtuka, o po to -ir paleidimo jungikli.

Noredami isjungti, atleiskite paleidimo jungikli.

DÉMESIO!

Pries padedami pjukla palaukite, kol p jovimo diskas nustos suktis.

LED darbiné lemputé (žr. J pav.)

LED darbiné lemputé automatiskai užsidega dar pries jsijungiant jrankiui, lengvai spustelejus jrankio paleidimo jungiklj. Atleidus pagrindini jrankio jungiklj, ji uzgesta praëjus maždaug 10 sekundžiŋ.

a Darbiné lemputé prada greitai mirkseti, kai jrankis ir (ar) sudétine baterija pernelyg apkraunama arba perkaista. Leiskite jrankiui atvesti arba jranki ir sudétine baterija atskirai padekite, taip, kad juos atvésintu oro srautas.
b Jei LED lemputé mirksi léciau, tai reiskia, kad sudétinés baterijos ikrova yra maza. Ikraukite sudétine baterija.

lprasti pjuviai

ISPEJIMASI!

Visada jsitikinkite, kad nei viena ranka netrukdo laisvai judeti apatinei apsaugai.

JSPÉJIMASI!

Baige pjuvir atleide paleidimo jungiklj nepamirskite, kad pjoyimo diskas is karto nesustojar dar kurj laika sukasi. Pjuklas neturi trintis j jusu koja ar sona; kadangi apatine apsauga yra jtraukiama, ji gali uzsikabinti uz drabuziu ir atidengti pjoyimo diska. Atkreipkite demesi j butinas disko atodangas, kurios yra tiek virsutinés, tiek apatinés apsaugos zonose.

Visada viena ranka laiky kite pjukla uz
pagrindines rankenos, o kita - už pagalbinés
rankenos. Pjukla tvirtai laiky kite abiem
rankomis ir pasirinkite tokia ranku padétj, kad
galétumete pasipriesinti atatrankos jegoms.
Atsistokite taip, kad jusu kunas butu p jovimo
disko plokstumos šone, o ne vienoje linijoje.

Noredami atnaujinti pjovim po jo nutraukimo, pjukla paleiskite i naujo ir leiskite diskui jsisukti visu greiciu, po to letai jleiskite ji pjuvi ir pjovima prateskite.

Pjaunant skersai medienos pluosto, medienos pluoostai linkage plysti ir pakilti. Letai stumdami pjukla pirmyn sumazinsite sj poveikj. Norint uzbaigti pjuvj,rekomenduojama naudoti skersiniam pjovimui skirta diska arba jzambinio pjovimo diska.

Skersinial pjuvial / isilginial pjuvial

Kartu su pjuklu pateiktas pjovimo diskas yra skirtas tiek skersiniams, tiek isilginiams pjuviams. Isilginis pjuvis yra pjovimas isilgai medienos pluosta. Isilginius pjuvius lengva atlikti naudojant isilginio pjovimo atrama.

Noredami atrama pritvirtinti, jstatykite ja per norimo plocio plysius pagrinde ir pritvirtinkite prideta fiksavimo verzle.

Išilginio p jovimo kreiptuvas iš lentos (žr. L pav.)

Pjaunant išilgai didelius lakstus, išilginio
pjoyimo atrama gali buti per siaura
pageidaujamam pjuvio plociui.

Prie laksto prispauskite arba prikkite tiesia 25mm storio lentos dalir naudokite kaip kreiptuva.Deine pagrindo pusepriglauskite prie kreiptuvo is lentos.

ISPEJIMASI!

Isitikinkite, kad spaustuvai netrukdo pjuklui laisvai judeti.

Pjovimas jleidžiant pjukla (zr.M pav.)

ISPEJIMASI!

Pries vykdydami jleidziamajpjuvi, visada nustatykite nulinj nuozambio kampa. Bandydami pjauti su bet kokia kita nuostata, galite nesuvaldyti pjuklo ir sunkiai susizaloti.

a Atjunkite sudetine baterija.

b Nustatykite gylj pagal pjaunamos medziagos storj.

c Prijunkite sudétine baterija.

d Viena ranka laikykite pagrindine pjuklo rankena, pakreipkite pjuklaj priekj ir atremkite priekine pagrindo dalj pjaunamamedziaga.Sulygiokite p jovimo kreiptuvo zyme su saverubrezta linija.

e Apatinès apsaugos pakélimo svirtimi kelkite apatine apsaugàtol, kol kita ranka galésite suimti ir laikytipagalbinere rankena.

f Nustatykite pjukla su disku taip, kad diskas atsidurtu tiesiai virs pjaunamos medziagos. ljunkite variklj ir, kai diskas jsisuits visu greiciu, palaipsniui leiskite zenyn pjuklo gala, naudodami priekinj pagrindo gala kaip lankstines atramos taska.

g Atleiskite apatinès apsaugos pakélimo svirtj, kai tik diskas prisilies prie ruosinio.

h Kai tik pagrindas visa plokstuma atsirems i pjaunama pavirsiu, pjaukite i priekj iki pjuvio pabaigos.

i Apsukite pjukla ir uzbaiqite pjviprastubudu, pjaudami priekj. Jei jleidziamojo pjuvio kampai nera iki galo ispjauti, kampus uzbaikite pjauti siaurapjukliu arba rankiniu pjukleliu.

JSPÉJIMASI!

Pries iskeldami pjukla is pjuvio, leiskite diskui visiskai sustoti. Be to, niekada netraukite pjuklo atgal, nes diskas „islips" is pjuvio ir ivyks ATATRANKA.

Dideliç lakstuy p jovimas (zr. N pav.)

Dideli lakstai ir ilgos lentos, priklausomai nuo ju atramos, gali nusvirti arba perlinkti. Jei bandysite pjauti neislygine ir tinkamai nepareme pjaunamo ruosinio, pjovimo diskas gali stricti, sukeldamas ATATRANKA ir papildomai apkraudamas varikli.

Paremkite plokste ar lenta salia pjuvio. Nustatykite tokj p jovimo gylj, kad pjautumete tik per lakstar lenta, o ne per stala ar darbastali.

Tašai, naudojamri ruosiniui pakelti ir parentmi, turi buti isdestyti taip, kad placiosios ju puses parentu ruosinj ir remtusi stalar darbastalj. Nebandykite parentmi ruosinio saurosiomistasu pusemis, nes tokia padetis nestabili. Jeipjaunamas lakstas ar plokste yra per dideli stalui ar darbastaliui, naudokite ant grindugaguldytus ir pritvirtintus tasus.

Technine priežiūra

ISPEJIMAS!

Pries vykdydami bet kokius elektrinio prietaiso tvarkymo darbus, isimkite is jo sudetine baterija.

Valymas

DÉMESIO!

Valydami suslégtuju oru visada devékite apsauginius akinius.

Reguliariai valykite elektrinj jrankj ir jo vedinimo angas. Valymo daznis prikauso nuo medziagu ir jrankio naudojimo trukmés. Korpuso vidu ir variklj reguliariai prapuskite sausu suslęgtuoju oru.

Remontas

Remonto darbus gali vykdyti tik jgaliotas techninés priežiros centras.

Atsarginés dalys ir priedai

Kitus jtaisus, ypač jrankius ir ju jtaisus, rasite gamintojo kataloguose. Detaliuosius brežinius ir atsarginiu daliu sąasus rasite musu svetainéje adresu www.flex-tools.com.

Informacija del ismetimo

JSPÉJIMASI!

Nereikalingus elektrinius frankius paverskite netinkamais naudoti:

• is akumulatoriniy jrankiy isimkite baterija.

Tik ES šalys

Elektrinius jrankius draudžiama išmesti
kartu su buitinemis atliekomis!Pagal

Europos elektrinés ir elektronínes jrangos atlieku direktyva 2012/19/ES ir atitinkamus nacionalinius jstatymus, netinkamus naudoti elektrinius jrankius reikia surinkti atskirai ir perdirbti aplinkos neteršianciu budu.

Zaliavyutilizavimas vietoje atlieky ismetimo.

Prietaisa, jo priedus ir pakuotes reikia perdirbti aplinkos neter'sianciu budu.
Plastikines dalys yra pazenklintos pagal medziagos tipa, kad jas butu galima perdirbti.

ISPEJIMASI!

Neismesti bateriju kartu su buitinemis atliekomis, j ugni ar vandenj. Neardytnaudoty bateriju.

Tik ES šalims:

Pagal 2006/66/EB direktyva sugadantas ar netinkamas naudoti baterijas reikia perdirbti.

PASTABA

Informacionapiie ismetimajumsuteiks pardavejo atstovas!

(€-Atitikties deklaracija

Prisiimdami visă atsakomybę mes patvirtiname, kad skyriuje „Technines specifikacijos" aprasytas gaminys atitinka siu standartu ir norminiu dokumentu reikalavimus:

EN 62841 pagal reglamentus direktyvose

2014/30/ES, 2006/42/EB, 2011/65/ES.

Už technine dokumentacija atsakingi
asmenys: FLEX-Elektrowerkzeuge GmbH, R
& D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Peter Lameli Klaus Peter Weinper Techninis Kobyès skyriaus vadovas direktorius

Atleidimas nuo atsakomybès

Gamintojas ir jo atstovas neatsako už jokia Žalá ar pelno praradimă del verslo prastovu, kurias sukèle mûsugaminys ar netinkamas naudoti gaminys.

Gamintojas ir jo atstovas neatsako už jokia Žalá, kurią sukélé netinkamas šio gaminio naudojimas arba jo naudojimas su kitu gamintojú priedais.

Izmantojiet tikai ieteiktos zaga asmenus koka
vai lidzigu materialu griesanai saskaña ar EN 847-1.

BRIDINAJUMSI!

Stradajot ar zaga asmeni, valkajiet aizsargcimdus. Ar asmeni var savainot neaizsargatas rokas.

a Iznemiet asmens uzgrieznu atslegu no tas glabanas vietas.
b Nospiediet varpstas blokesanas pogu 1 un ar komplekta ieklauto asmens uzgrieznu atslegu pagrieziet zaga asmeni 2, lidz iesledzas varpstas blokesanas poga. Turpiniet spiest varpstas blokesanas pogu, pagrieziet asmens uzgrieznu atslegu preteji pulkstenraditaju kustibas virzienam un nonemiet asmens tapskrvi un arejo paplaksni (sk.C1 attelu).
c Parliecinieties, ka zaga zobi un bultina uz asmens ir veri taja pa sa virziena, kur bultina uz apakseja aizsarga.
d levelciet apaksejo aizsargu lidz galam augseja aizsarga.
e lelieciet asmeni caur kajas spraugu un nostipriniet to pret varpstas ieksejo paplaksni.
f Uzstadiet atpakal arejo paplaksni. Vispirms ar pirkstiem pievelciet asmens tapu, pec tam pievelciet asmens tapu par 1/8 apgrieziena (45^) ar pievienoto asmens uzgrieznu atslegu (skatit C2 attelu).

i PIEZIMEI

Neizmantojiet asmens uzgieznu atslegu ar garaku rokturi, jo tas var sadi varat parak stipri pievilkt asmens tapu.

Puteklu nosuksanas adaptera piestiprinăsana
