NÁVOD NA OBSLUHU CS 68 18EC Flex

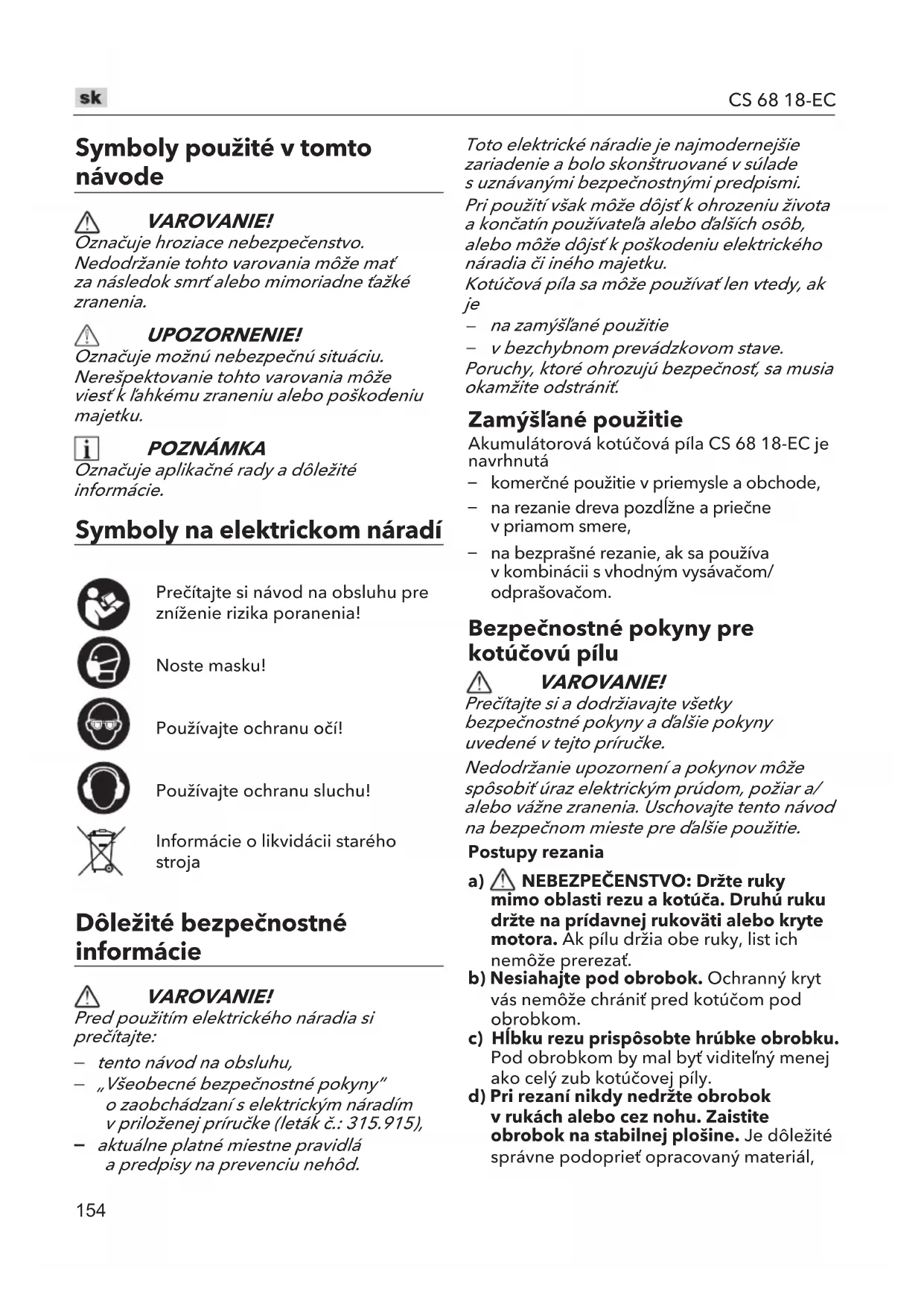

Bahnhofstrasse 15, D-71711 Steinheim/Murr Vyloučení odpovědnosti Výrobce ajeho zástupce neodpovídají za škody aušlý zisk vdůsledku přerušení podnikání způsobeného výrobkem nebo nepoužitelným výrobkem. Výrobce ajeho zástupce neručí za škody, které byly způsobeny nesprávným použitím výrobku nebo použitím výrobku svýrobky jiných výrobců.154 CS 68 18-EC Symboly použité vtomto návode VAROVANIE! Označuje hroziace nebezpečenstvo. Nedodržanie tohto varovania môže mať za následok smrť alebo mimoriadne ťažké zranenia. UPOZORNENIE! Označuje možnú nebezpečnú situáciu. Nerešpektovanie tohto varovania môže viesť kľahkému zraneniu alebo poškodeniu majetku. POZNÁMKA Označuje aplikačné rady adôležité informácie. Symboly na elektrickom náradí Prečítajte si návod na obsluhu pre zníženie rizika poranenia!Noste masku!Používajte ochranu očí!Používajte ochranu sluchu!Informácie o likvidácii starého stroja Dôležité bezpečnostné informácie VAROVANIE! Pred použitím elektrického náradia si prečítajte: tento návod na obsluhu, „Všeobecné bezpečnostné pokyny“ ozaobchádzaní selektrickým náradím vpriloženej príručke (leták č.: 315.915), aktuálne platné miestne pravidlá apredpisy na prevenciu nehôd. Toto elektrické náradie je najmodernejšie zariadenie abolo skonštruované vsúlade suznávanými bezpečnostnými predpismi. Pri použití však môže dôjsť kohrozeniu života akončatín používateľa alebo ďalších osôb, alebo môže dôjsť kpoškodeniu elektrického náradia či iného majetku. Kotúčová píla sa môže používať len vtedy, ak

na zamýšľané použitie vbezchybnom prevádzkovom stave. Poruchy, ktoré ohrozujú bezpečnosť, sa musia okamžite odstrániť. Zamýšľané použitie Akumulátorová kotúčová píla CS 68 18-EC je navrhnutá

komerčné použitie vpriemysle aobchode,

na rezanie dreva pozdĺžne apriečne vpriamom smere,

na bezprašné rezanie, ak sa používa vkombinácii svhodným vysávačom/odprašovačom. Bezpečnostné pokyny pre kotúčovú pílu VAROVANIE! Prečítajte si adodržiavajte všetky bezpečnostné pokyny aďalšie pokyny uvedené vtejto príručke. Nedodržanie upozornení apokynov môže spôsobiť úraz elektrickým prúdom, požiar a/ alebo vážne zranenia. Uschovajte tento návod na bezpečnom mieste pre ďalšie použitie. Postupy rezania

NEBEZPEČENSTVO: Držte ruky mimo oblasti rezu akotúča. Druhú ruku držte na prídavnej rukoväti alebo kryte motora. Ak pílu držia obe ruky, list ich nemôže prerezať.b) Nesiahajte pod obrobok. Ochranný kryt vás nemôže chrániť pred kotúčom pod obrobkom.c) Hĺbku rezu prispôsobte hrúbke obrobku. Pod obrobkom by mal byť viditeľný menej ako celý zub kotúčovej píly.d) Pri rezaní nikdy nedržte obrobok vrukách alebo cez nohu. Zaistite obrobok na stabilnej plošine. Je dôležité správne podoprieť opracovaný materiál,155 CS 68 18-EC aby sa minimalizovalo vystavenie tela, uviaznutie kotúča alebo strata kontroly. e) Pri vykonávaní operácií, pri ktorých sa rezný nástroj môže dotknúť skrytého vedenia alebo vlastného kábla, držte elektrické náradie za izolované uchopovacie povrchy. Kontakt so „živým“ vodičom spôsobí, že aj nekryté kovové časti elektrického náradia budú „živé“ aoperátorovi môže spôsobiť úraz elektrickým prúdom. f) Pri pozdĺžnom rezaní vždy používajte pozdĺžne alebo priamočiare vodidlo. Zlepšuje to presnosť rezu aznižuje možnosť uviaznutia kotúča. g) Vždy používajte kotúče správnej veľkosti atvaru upínacích otvorov (kosoštvorcové verzus okrúhle). Kotúče, ktoré sa nezhodujú s montážnym príslušenstvom píly, budú bežať výstredne, čo spôsobí stratu kontroly. h) Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky kotúča. Podložky askrutky kotúča boli navrhnuté špeciálne pre vašu pílu, aby bol zaistený optimálny výkon abezpečnosť prevádzky. Príčiny spätného rázu asúvisiace upozornenia

spätný ráz je náhla reakcia na zovretý, zaseknutý alebo nesprávne zarovnaný pílový kotúč, ktorý spôsobí, že sa nekontrolovaná píla zdvihne avystúpi zobrobku smerom kobsluhe;

keď je kotúč zovretý alebo pevne zaseknutý zatvorením rezu, kotúč sa zastaví amotorická reakcia otočí zariadenie rýchlo späť kobsluhe;

ak sa kotúč vreze skrúti alebo nie je zarovnaný, zuby na zadnom okraji kotúča sa môžu zarezať do horného povrchu dreva, čo spôsobí, že kotúč vyskočí zo zárezu aodskočí späť kobsluhe. Spätný ráz je dôsledkom nesprávneho použitia píly a/alebo nesprávnych prevádzkových postupov alebo podmienok adá sa mu vyhnúť prijatím vhodných predbežných opatrení uvedených nižšie. a) Držte pílu pevne oboma rukami aruky umiestnite tak, aby odolali silám spätného rázu. Umiestnite svoje telo po stranách kotúča, ale nie vjednej rovine skotúčom. Spätný ráz môže spôsobiť, že píla skočí dozadu, ale sily spätného rázu môže ovládať operátor, ak sa prijmú vhodné opatrenia. b) Keď sa kotúč zasekne alebo zakéhokoľvek dôvodu prerušíte rez, uvoľnite hlavný vypínač adržte pílu nehybne vmateriáli, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte pílu vytiahnuť zrezu alebo ju ťahať dozadu, pokiaľ je kotúč vpohybe, inak by mohlo dôjsť kspätnému rázu. Preskúmajte avykonajte nápravné opatrenia na odstránenie príčiny uviaznutia kotúča. c) Pri reštartovaní píly vobrobku vycentrujte pílový kotúč vzáreze tak, aby zuby píly nezapadali do materiálu. Ak sa pílový kotúč zasekne, môže sa pri opätovnom spustení píly zdvihnúť alebo spôsobiť spätný ráz od obrobku. d) Podoprite veľké panely, aby ste minimalizovali riziko zovretia kotúča aspätného rázu. Veľké panely majú tendenciu klesať pod vlastnou hmotnosťou. Podpery musia byť umiestnené pod panelom na oboch stranách, vblízkosti línie rezu ablízko okraja panelu. e) Nepoužívajte tupé alebo poškodené kotúče. Neostrené alebo nesprávne nastavené kotúče vytvárajú úzky rez, ktorý spôsobuje nadmerné trenie, uviaznutie kotúča aspätný ráz. f) Pred rezaním musia byť zaisťovacie páčky na nastavenie hĺbky asklonu kotúča dotiahnuté azaistené. Ak sa nastavenie kotúča počas rezania posunie, môže to spôsobiť uviaznutie aspätný ráz. g) Pri pílení do existujúcich stien alebo iných slepých oblastí buďte obzvlášť opatrní. Vyčnievajúci kotúč môže rezať predmety, ktoré môžu spôsobiť spätný ráz. Funkcia spodného chrániča a) Pred každým použitím skontrolujte, či je spodný chránič správne zatvorený. Nepoužívajte pílu, ak sa spodný kryt nepohybuje voľne aokamžite sa nezavrie. Spodný kryt nikdy neupínajte ani nezaisťujte votvorenej polohe. Ak vám píla omylom spadne, môže dôjsť kohnutiu dolného krytu. Zdvihnite spodný kryt pomocou zásuvnej rukoväte auistite sa, že sa voľne pohybuje anedotýka156 CS 68 18-EC sa kotúča ani žiadnej inej časti, ato vo všetkých uhloch ahĺbkach rezu. b) Skontrolujte činnosť pružiny spodného krytu. Ak ochranný kryt apružina nepracujú správne, je potrebné ich pred použitím opraviť. Spodný chránič môže fungovať pomaly vdôsledku poškodených častí, gumových usadenín alebo nahromadenia trosiek. c) Spodný chránič je možné zasunúť ručne len pri špeciálnych rezoch, ako sú „ponorné rezy“ a„zložené rezy“. Zdvihnite spodný chránič za zásuvnú rukoväť akeď kotúč vstúpi do materiálu, spodný chránič sa musí uvoľniť. Pri všetkých ostatných píleniach by mal spodný kryt pracovať automaticky. d) Pred položením píly na lavicu alebo podlahu vždy skontrolujte, že či spodný chránič zakrýva kotúč. Nechránený, voľne sa otáčajúci kotúč spôsobí, že sa píla bude pohybovať dozadu aprereže všetko, čo jej príde do cesty. Uvedomte si čas, za ktorý sa pílový kotúč po uvoľnení spínača zastaví. Hluk avibrácie Hodnoty hluku avibrácií boli stanovené vsúlade snormou EN 62841. Hladina hluku elektrického náradia shodnotením A je zvyčajne:

Neurčitosť: K = 3 dB Celková hodnota vibrácií:

Neurčitosť: K = 1,5 m/s

UPOZORNENIE! Uvedené merania sa vzťahujú na nové elektrické náradie. Denné používanie spôsobuje zmenu hodnôt hluku avibrácií. POZNÁMKA Úroveň vibrácií uvedená vtomto informačnom liste bola meraná vsúlade smetódou merania štandardizovanou vEN 62841 amôže byť použitá na porovnanie jedného náradia sdruhým. Deklarovaná celková hodnota (hodnoty) vibrácií adeklarovaná hodnota (hodnoty) emisie hluku sa môžu použiť aj pri predbežnom hodnotení vystavenia. Ak sa však náradie používa na rôzne aplikácie, siným rezacím príslušenstvom alebo je zle udržiavaný, úroveň emisií vibrácií sa môže líšiť. To môže výrazne zvýšiť hladinu expozície počas celého pracovného obdobia. Na presný odhad úrovne expozície na vibrácie je tiež potrebné vziať do úvahy časy, keď je náradie vypnutý alebo spustený, ale vskutočnosti sa nepoužíva. To môže výrazne znížiť hladinu expozície počas celého pracovného obdobia. Identifikujte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako sú: údržba nástroja arezného príslušenstva, udržiavanie rúk vteple, organizácia pracovných postupov. VAROVANIE! Emisie vibrácií ahluku počas skutočného používania elektrického náradia sa môžu líšiť od deklarovaných hodnôt vzávislosti od spôsobu použitia náradia, najmä od toho, aký druh obrobku sa spracováva; a Operátor musí identifikovať bezpečnostné opatrenia na ochranu obsluhy, ktoré sú založené na odhade vystavenia vskutočných podmienkach používania (berúc do úvahy všetky časti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté akedy beží nečinnosti okrem času spustenia). UPOZORNENIE! Používajte chrániče sluchu pri akustickom tlaku nad 85 dB (A). Technické údaje Náradie CS 68 18-EC Typ Kotúčová píla Menovité napätie V= 18 Rýchlosť bez zaťaženia /min Do 5800 Veľkosť skosenia ° 0 % (56°) Priemer kotúča mm 190 Priemer otvoru kotúča mm 20 Hĺbka rezu pri 90° mm 68 Hĺbka rezu pri 45° mm 50,2157 CS 68 18-ECHĺbka rezu pri 56° mm 39Hmotnosť podľa „Postupu EPTA 01/2003“ (bez akumulátora)kg 4,3Akumulátor 18 VAP 18,0/2,5AP 18,0/5,0AP 18,0/8,0AP 18/12,0Hmotnosť akumulátora AP 18,0/2,5AP 18,0/5,0AP 18,0/8,0AP 18/12,0 0,4 0,7 1,1 1,6 NabíjačkaCA 12/18CA 18,0-LDCA 10,8/18,0Pracovná teplota -20~40°CTeplota nabíjania 4~40°CSkladovacia teplota <50°C POZNÁMKA Na dosiahnutie lepšieho výkonu a skúseností pri používaní sa neodporúča používať 18 V 2,5 Ah akumulátor. Prehľad (pozri obr. A) Číslovanie dielov výrobku sa vzťahuje na ilustráciu prístroja na stránke snákresom.1 Závesný hák2 Blokovacie tlačidlo3 Hlavný vypínač4 Adaptér na odsávanie prachu5 Zdvíhacia páka spodného krytu6 Čap kotúča7 Vonkajšia podložka kotúča8 Spodný chránič9 LED pracovné svetlo10 Gombíka pre nastavenie skosenia11 Kalibrovaný skosený štvorhran12 Pomocná rukoväť13 Horný chránič14 Vodiaca lišta15 Hĺbkový držiak16 Tlačidlo aretácie hriadeľa17 Páka pre nastavenie skosenia18 Kontrolka skosenia19 Nastavovacie gombíky vodiacich štrbín20 Základová doska21 Páka na nastavenie hĺbky22 Kľúč na kotúče23 Značky hĺbky rezu24 Hlavná rukoväť25 Pozdĺžne vodidlo26 Poistná matica (spružinou)27 Vrecko na prach Návod na obsluhu VAROVANIE! Pred akýmikoľvek prácami na elektrickom náradí vyberte akumulátor. Pred zapnutím elektrického náradia Vybaľte elektrické náradie apríslušenstvo askontrolujte, či nechýbajú alebo nie sú poškodené žiadne diely. POZNÁMKA Akumulátory nie sú pri dodaní úplne nabité. Pred prvým použitím úplne nabite akumulátor. Pozrite si návod na obsluhu nabíjačky. Vloženie/výmena akumulátora (pozri obrázok B)

Nabitý akumulátor zatlačte do náradia, kým nezacvakne na svoje miesto (pozri obr. B1).

Ak chcete batériu vybrať, stlačte uvoľňovacie tlačidlo (1.) avytiahnite ju (2.) (pozri obrázok B2). UPOZORNENIE! Keď náradie nepoužívate, chráňte kontakty akumulátora. Uvoľnené kovové časti môžu skratovať kontakty; nebezpečenstvo výbuchu apožiaru! Inštalácia kotú

VAROVANIE! Používajte len 190 mm pílové kotúče sotáčkami 5800/min alebo vyššími. NIKDY nepoužívajte kotúč, ktorý je tak hrubý, aby zabránil tomu, aby sa vonkajšia podložka kotúča zapájala do plochej strany vretena. Nepoužívajte brúsne kotúče skotúčovými pílami. Použitie pílového kotúča, ktorý nie je určený pre túto pílu, môže viesť kvážnemu zraneniu osôb apoškodeniu majetku.158 CS 68 18-EC VAROVANIE! Používajte len odporúčané pílové kotúče na rezanie dreva alebo podobných materiálov podľa normy EN 847-1. VAROVANIE! Pri manipulácii spílovým kotúčom nezabudnite nosiť ochranné pracovné rukavice. Kotúč môže zraniť nechránené ruky. a Vyberte kľúč na kotúče zúložného priestoru.b Stlačte tlačidlo aretácie hriadeľa

apriloženým kľúčom na kotúč otáčajte pílovým kotúčom, kým tlačidlo aretácie hriadeľa nezapadne. Pokračujte vstláčaní tlačidla aretácie hriadeľa, otočte kľúčom na kotúče proti smeru hodinových ručičiek aodstráňte čap kotúča avonkajšiu podložku (pozri obrázok C1).c Uistite sa, že zuby píly ašípka na kotúči smerujú rovnakým smerom ako šípka na spodnom kryte.d Spodný ochranný kryt zasuňte úplne hore do horného ochranného krytu.e Kotúč prestrčte cez drážku vpätke anasaďte ho na vnútornú podložku na hriadeli.f Znovu namontujte vonkajšiu podložku. Najprv prstom utiahnite čap kotúča, potom utiahnite čap kotúča o1/8 otáčky (45˚) pomocou priloženého kľúča na kotúče (pozri obrázok C2). POZNÁMKA Nepoužívajte kľúč na kotúče sdlhšou rukoväťou, pretože to môže viesť knadmernému utiahnutiu čapu kotúča. Pripevnenie adaptéra na odsávanie prachu Skontrolujte auistite sa, že je adaptér na odsávanie prachu pripevnený kpíle pomocou dodanej poistnej skrutky (pozri obrázok D1).Pripevnenie vhodnej odsávacej hadice (pozri obrázok D2)Adaptér na odsávanie prachu umožňuje pripojenie odsávacej hadice svnútorným priemerom D27 alebo vonkajším priemerom D36. Po ukončení rezania odpojte odsávaciu hadicu.Pripevnenie vrecka na prach (pozri obrázok D3) Adaptér na odsávanie prachu umožňuje pripojenie vrecka na prach.Na dosiahnutie maximálnej účinnosti počas prevádzky vyberte akumulátor ačasto vyprázdňujte vrecko na prach. Nastavenie hĺbky rezu (pozri obrázok E1) a Uvoľnite páku na nastavenie hĺbky.b Držte pätku píly vrovine sokrajom obrobku apotom pílu zdvíhajte alebo spúšťajte, kým sa značka ukazovateľa na stupnici hĺbky nevyrovná spožadovanou značkou hĺbky.c Bezpečne utiahnite páku hĺbkovej poistky. POZNÁMKA Skontrolujte nastavenie hĺbky. Dĺžka jedného zubu kotúča by nemala presahovať viac ako jeden zub pod rezaný materiál (pozri obrázok E2). Nastavenie uhla rezania Používanie gombíka pre nastavenie skosenia (pozri obrázok F1)a Stlačte gombík pre nastavenie skosenia aotočte ho na jedno zpožadovaných nastavení: 22,5°, 45° alebo 56°.b Uvoľnite gombík pre nastavenie skosenia aten bude slúžiť ako doraz pohybu pri nastavovaní uhla úkosu.Používanie páky pre nastavenie skosenia (pozri obrázok F2)a Uvoľnite páku pre nastavenie skosenia.b Nakláňajte pílu čo najviac, kým nie je zablokovaná gombíkom pre nastavenie skosenia na 22,5°, 45° alebo 56°. Ak chcete nastaviť vlastný uhol skosenia vrámci zvoleného rozsahu uhlov (napr. 22,5° - 45°), nakláňajte pílu, kým sa ukazovateľ skosenia nezrovná spožadovanou značkou uhla na kvadrante.c Utiahnite páku pre nastavenie skosenia.Kontrola uhla rezu 90°, ak je to potrebné (pozri obrázok F3)a Nastavte pätku na maximálnu hĺbku. Uvoľnite páku pre nastavenie skosenia, nastavte ukazovateľ skosenia na kvadrante na 0°, páku späť vytiahnite aštvorhranom skontrolujte uhol 90° medzi kotúčom aspodnou rovinou nohy.159 CS 68 18-EC b Na prípadné nastavenie použite 2,5 mm šesťhranný kľúč (nie je súčasťou balenia) otáčaním malej vyrovnávacej skrutky zo spodnej strany pätky. Vedenie rezu Vodiace zárezy na rezanie naznačujú približnú líniu rezu. Zárez 0° použite ako vizuálne vodidlo pre rovný 90° rez. Na rezanie pod uhlom 45° použite 45° zárez. Vykonajte vzorové rezy na odpadovom rezive, aby ste si overili skutočnú líniu rezu. Bude to užitočné, pretože typy ahrúbky kotúčov sa líšia.Aby ste zaistili minimálne triesky na dobrej strane rezaného materiálu, obráťte ho dobrou stranou nadol.

Ak je pätka umiestnená priamo na povrchu rezaného materiálu, použite zárez 0° a45°, ako je znázornené na obrázku G1.

Pri použití úzkych drážok systému vodiacich líšt použite zárez 0° azárez 45°, ako je znázornené na obrázku G2. Skontrolujte auistite sa, že je vodiaca lišta nainštalovaná na široký otvor pätky pri použití 45°zárezu.

Pri použití širokých drážok systému vodiacich líšt použite zárez 0° azárez 45°, ako je znázornené na obrázku G3.Skontrolujte auistite sa, že je vodiaca lišta odstránená zo širokej drážky pätky pri použití 0° zárezu. Otáčaním gombíkov na nastavenie vodiacich drážok (19) znížte vôľu medzi kotúčovou pílou asystémom vodiacich líšt. Závesný hák (pozri obrázok H) Pomocou háku zaveste pílu na trám alebo krokvu alebo inú podobnú bezpečnú konštrukciu na dočasné uskladnenie počas práce.Ak chcete hák použiť, zdvihnite ho, kým nezacvakne do otvorenej polohy.Ak sa hák nepoužíva, vždy ho zasuňte, kým nezapadne do zatvorenej polohy. VAROVANIE! Keď je píla zavesená na háku, netraste pílou ani predmetom, na ktorom je zavesená. Pílu nezavesujte na žiadne elektrické káble. Uistite sa, že konštrukcia použitá na zavesenie píly je bezpečná. Môže dôjsť kzraneniu osôb alebo poškodeniu majetku. Hák používajte len na zavesenie píly. Použitie háku na zavesenie čohokoľvek iného by mohlo viesť kvážnemu zraneniu. Vžiadnej situácii nepoužívajte hák na dosiahnutie iného predmetu ani ho nepoužívajte na udržanie vašej hmotnosti. Zapnutie avypnutie (pozri obr. I) Náradie je vybavené blokovacím tlačidlom, aby sa zabránilo neúmyselnému spusteniu.Ak chcete prístroj zapnúť, stlačte blokovacie tlačidlo astlačte spúšťací spínač.Ak chcete vypnúť, uvoľnite spúšťací spínač. UPOZORNENIE! Pred odložením píly nechajte kotúč úplne zastaviť. LED pracovné svetlo (pozri obrázok J) LED pracovné svetlo sa automaticky zapne ľahkým stlačením spínača pred spustením náradia. Vypne sa približne 10 sekúnd po uvoľnení vypínača.a Ak je náradie a/alebo akumulátor preťažený alebo príliš horúci, LED kontrolka začne rýchlo blikať. Nástroj na chvíľu odstavte alebo umiestnite nástroj aakumulátor oddelene do prúdu vzduchu, aby sa ochladili.b LED kontrolka bude blikať pomalšie, čo signalizuje, že kapacita nabitia akumulátora je nízka. Nabite akumulátor. Všeobecné rezy VAROVANIE! Vždy dbajte na to, aby žiadna ruka nezasahovala do voľného pohybu spodného krytu. VAROVANIE! Po dokončení rezu auvoľnení spúšte dbajte na čas, ktorý je potrebný na úplné zastavenie kotúča počas spúšťania. Nedovoľte, aby sa píla dotýkala vašej nohy alebo boku; keďže spodný ochranný kryt je zasúvací, mohol by sa zachytiť ováš odev aodhaliť ostrie. Dávajte pozor na potrebnú expozíciu kotúča, ktorá existuje vhornej aj dolnej ochrannej oblasti. Jednou rukou vždy držte pílu za hlavnú rukoväť adruhou za pomocnú rukoväť. Držte pílu pevne oboma rukami aruky umiestnite tak, aby odolali silám spätného160 CS 68 18-EC rázu. Umiestnite vaše telo po stranách kotúča, anikdy nie vjednej rovine skotúčom. Ak chcete obnoviť rezanie po prerušení, reštartujte pílu anechajte kotúč dosiahnuť plné otáčky, pomaly sa vráťte do rezu apokračujte vrezaní. Pri rezaní naprieč vláknami sa vlákna dreva majú tendenciu trhať advíhať. Pomalé posúvanie píly tento efekt minimalizuje. Na dokončenie rezu sa odporúča použiť priečny alebo pokosový kotúč. Priečne rezy/Pozdĺžne rezy (pozri obrázok K) Kotúč dodaný spílou je určený na priečne aj pozdĺžne rezy. Rozrezávanie je pozdĺžne rezanie vsmere vlákien dreva. Priamočiare rezy sa ľahko vykonávajú pomocou pozdĺžneho vodidla. Ak chcete pripevniť vodidlo, prestrčte ho cez otvory vpätke na požadovanú šírku azaistite priloženou poistnou maticou. Pozdĺžne doskové vodidlo (pozri obrázok L) Pri rezané veľkých tabúľ nemusí pozdĺžne vodidlo umožniť požadovanú šírku rezu. Ako vodidlo pripevnite ktabuli rovný kus 25 mm reziva alebo ho pribite klincami. Pravú stranu chodidla oprite odoskové vodidlo. VAROVANIE! Dbajte na to, aby svorky nebránili voľnému pohybu píly. Ponorné rezy (pozri obrázok M) VAROVANIE! Pred ponorným rezom vždy nastavte skosenie na nulu. Pokus oponorný rez pri akomkoľvek inom nastavení môže viesť kstrate kontroly nad pílou, čo môže mať za následok vážne poranenie. a Vyberte akumulátor. b Nastavte hĺbku podľa hrúbky rezaného materiálu. c Pripojte akumulátor. d Jednou rukou držte hlavnú rukoväť píly, nakloňte pílu dopredu aprednou časťou nohy sa oprite orezaný materiál. Zarovnajte vodiaci zárez na rezanie snakreslenou čiarou. e Pomocou páky zdvíhania spodného krytu zdvihnite spodný kryt, kým nebudete môcť druhou rukou uchopiť adržať pomocnú rukoväť. f Pílu umiestnite tak, aby bol kotúč tesne nad rezaným materiálom. Spustite motor apo dosiahnutí plných otáčok píly postupne spúšťajte zadný koniec píly, pričom ako kĺbový bod použite predný koniec pätky. g Páku zdvihu spodného krytu uvoľnite hneď, ako sa kotúč dotkne obrobku. h Keď sa pätka oprie orezaný povrch, pokračujte vrezaní smerom dopredu až na koniec rezu. i Otočte pílu adokončite rez bežným spôsobom, pričom píľte dopredu. Ak rohy ponorného rezu nie sú úplne prerezané, použite na dokončenie rohov priamočiaru alebo ručnú pílu. VAROVANIE! Pred zdvihnutím píly zrezu nechajte kotúč úplne zastaviť. Taktiež nikdy neťahajte pílu dozadu, pretože kotúč vylezie zmateriálu adôjde kspätnému rázu. Rezanie veľkých tabúľ (pozri obrázok N) Veľké tabule adlhé dosky sa môžu vzávislosti od podpery prehýbať alebo ohýbať. Ak sa pokúsite rezať bez vyrovnania asprávneho podopretia dielu, kotúč bude mať tendenciu sa zasekávať, čo spôsobí SPÄTNÝ RÁZ adodatočné zaťaženie motora. Panel alebo dosku podoprite vblízkosti rezu. Nezabudnite nastaviť hĺbku rezu tak, aby ste rezali len cez tabuľu alebo dosku, anie cez stôl alebo pracovnú dosku. Dva hranoly použité na zdvihnutie apodopretie obrobku by mali byť umiestnené tak, aby široké strany podopierali obrobok a spočívali na stole alebo lavici. Nepodopierajte obrobok úzkymi stranami, pretože ide onestabilné usporiadanie. Ak je tabuľa alebo doska, ktorá sa má rezať, príliš veľká na stôl alebo pracovný stôl, použite podperné hranoly na podlahe azaistite ich.161 CS 68 18-EC Údržba astarostlivosť VAROVANIE! Pred akýmikoľvek prácami na elektrickom náradí vyberte akumulátor. Čistenie UPOZORNENIE! Pri čistení stlačeným vzduchom vždy používajte ochranné okuliare. Pravidelne čistite náradie avetracie otvory. Frekvencia čistenia závisí od materiálu adoby používania. Vnútro skrine amotor pravidelne prefukujte suchým stlačeným vzduchom. Opra
