Producttype	Accu middendrukreiniger
Merk	Gardena
Model	AquaClean 2418V P4A
Referentie	14800 (standaard) / 14800-55 (zonder accu) / 14800-20 (Premium kit)
Maximale druk (zachte modus high)	24 bar (2,4 MPa)
Maximale druk (zachte modus soft)	14 bar
Maximale druk (zachte modus ultra soft)	9 bar
Maximale toevoerdruk	6 bar (0,6 MPa)
Max. debiet (high modus)	250 l/u
Max. debiet (soft modus)	200 l/u
Max. debiet (ultra soft modus)	100 l/u
Lengte van de aanzuigslang	5 m
Maximale aanzuighoogte	2 m
Maximale looptijd (accu 2,5 Ah, high modus)	15 min
Maximale looptijd (accu 2,5 Ah, soft modus)	19 min
Maximale looptijd (accu 2,5 Ah, ultra soft modus)	38 min
Gewicht (zonder accu)	1,5 kg
Geluidsdrukniveau (LpA)	68 dB(A)
Geluidsvermogensniveau (LWA)	83 dB(A)
Hand-arm trilling (avh)	2,8 m/s²
Voeding	Li-ion accu 18 V (POWER FOR ALL PBA 18V systeem)
Compatibele lader	AL 1810 CV P4A (ref. 14900) of AL 1830 CV P4A (ref. 14901)
Toegestane laadtemperatuur	0 °C tot 45 °C
Fabrieksgarantie	2 jaar
Beoogd gebruik	Reiniging van tegels, tuingereedschap, fietsen, voertuigen, boten en zachte reiniging in de privétuin
Inbegrepen accessoires	3 sproeiers (0°, 15°, 40°), korte en lange sproeilansen, aanzuigslang; Premium kit: waterzak en schuimspuitsproeier extra

Veelgestelde vragen - AquaClean 2418V P4A GARDENA

Hoe laad ik de accu van de Gardena AquaClean 2418V P4A op?

Gebruik de meegeleverde lader AL 1810 CV P4A (ref. 14900). Sluit de lader aan op een stopcontact en schuif de POWER FOR ALL PBA 18V accu op de lader. Het groene lampje knippert tijdens het laden en brandt continu wanneer de accu vol is. Laad alleen op tussen 0 °C en 45 °C.

Welke reinigingsstanden zijn beschikbaar?

Het apparaat heeft drie standen: High (24 bar) voor standaard reiniging, Soft (14 bar) voor kwetsbare oppervlakken en Ultra Soft (9 bar) voor zeer zachte reiniging. Druk op de Soft-Clean knop op het bedieningspaneel om te schakelen.

Kan ik direct kraanwater gebruiken met de reiniger?

Ja, u kunt de aanzuigslang aansluiten op een kraan. De inlaatdruk mag niet hoger zijn dan 6 bar. Sluit na gebruik de kraan en koppel de slang los.

Hoe installeer ik de sproeilansen en sproeiers?

Plaats de gewenste sproeilans in de houder en draai deze tot deze vastklikt. Voor sproeiers: trek de ring van de snelsluiting naar achteren, duw de sproeier erin en laat de ring los. Controleer of de veiligheidsveer op zijn plaats zit.

Wat moet ik doen als de reiniger niet start of stopt tijdens gebruik?

Controleer eerst of de accu is opgeladen (groen lampje) en goed is ingedrukt tot de klik. Als de fout-LED rood knippert, is het apparaat oververhit of de accu buiten het temperatuurbereik. Laat afkoelen en probeer opnieuw. Raadpleeg de storingsgids in de handleiding.

Hoe maak ik verstopte sproeiers schoon?

Verwijder de sproeier van de sproeilans. Gebruik een naald of dun draad om de opening te ontstoppen. Spoel daarna met schoon water. Controleer ook het apparaatfilter en het aanzuigfilter, reinig deze indien nodig.

Wat is de maximale druk van de AquaClean 2418V P4A?

De maximale druk in High modus is 24 bar (2,4 MPa). In Soft modus is deze 14 bar en in Ultra Soft modus 9 bar. Deze waarden kunnen variëren afhankelijk van de ingangsdruk.

Is het apparaat geschikt voor het wassen van een auto?

Ja, het is geschikt voor het reinigen van voertuigen. Gebruik bij voorkeur de Soft stand (14 bar) om schade aan de lak te voorkomen. Gebruik nooit agressieve reinigingsmiddelen en houd voldoende afstand.

Hoe berg ik de reiniger correct op na gebruik?

Verwijder de accu, leeg het waterreservoir indien gebruikt, reinig de filters en sproeiers. Berg het apparaat op een droge, gesloten en vorstvrije plaats op. Bewaar de accu op kamertemperatuur tussen -20 °C en +50 °C.

Wat te doen bij waterlekkage bij de aansluitingen?

Controleer of de aansluitingen goed vastzitten. Reinig de afdichtingen en filters. Als het lek aanhoudt, controleer dan de staat van de aanzuigslang en connectoren. Gebruik alleen originele Gardena accessoires. Als het probleem bij het product ligt, neem dan contact op met de klantenservice.

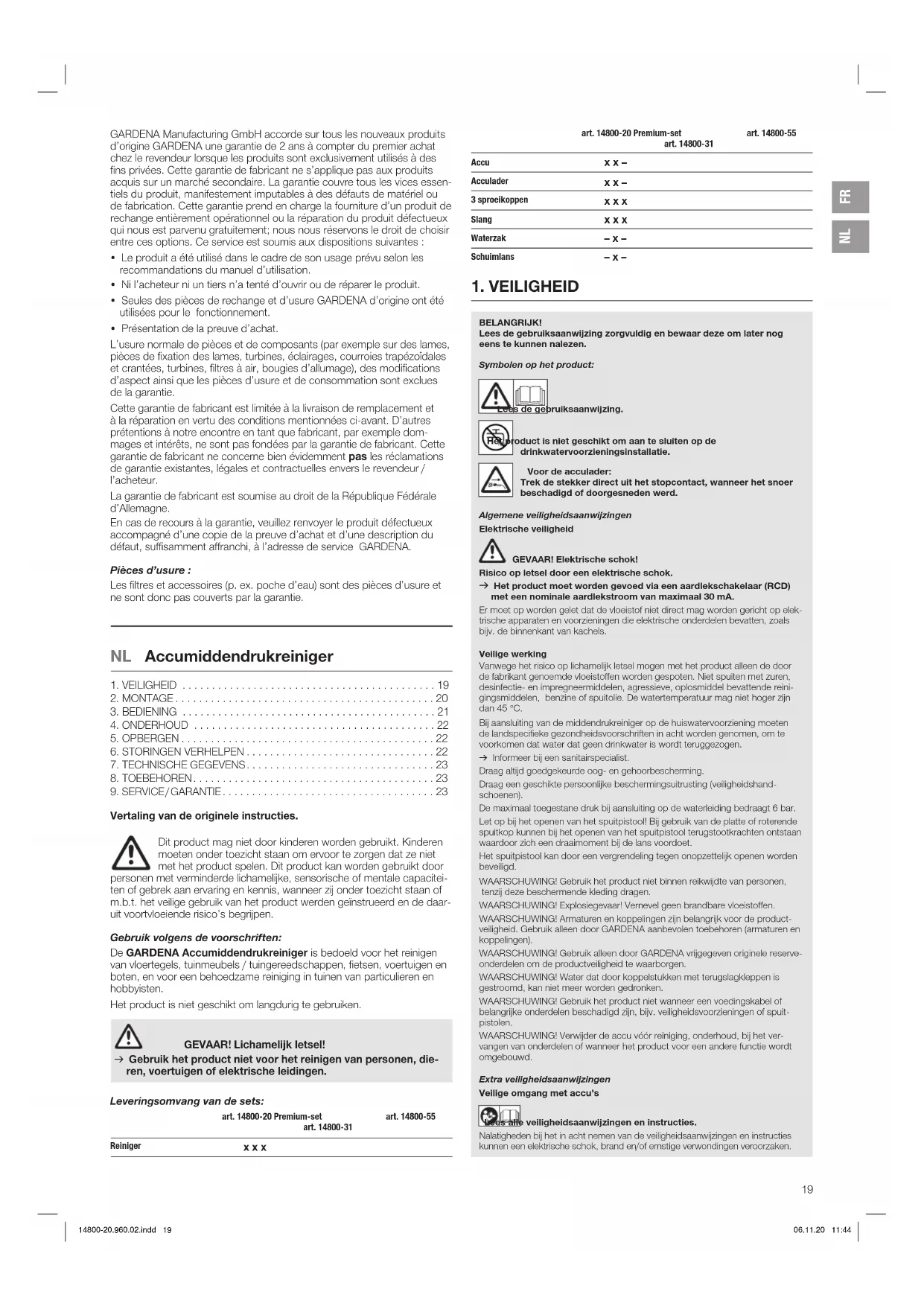

GEBRUIKSAANWIJZING AquaClean 2418V P4A GARDENA

Vertaling van de originele instructies.

! Dit product mag niet door kinderen worden gebruikt. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het product spelen. Dit product kan worden gebruikt door personen met verminderde lichamelijke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of met betrekking tot het veilige gebruik van het product werden geïnstrueerd en de daaruit voortvloeiende risico's begrijpen.

Gebruik volgens de voorschriften:

De GARDENA Accumiddendrukreiniger is bedoeld voor het reinigen van vloertegels, tuinmeubels / tuingereedschappen, fietsen, voertuigen en boten, en voor een behoedzame reiniging in tuinen van particulieren en hobbyisten.

Het product is niet geschikt om langdurig te gebruiken.

GEVAAR! Lichamelijk letsel!

→ Gebruik het product niet voor het reinigen van personen, dieren, voertuigen of elektrische leidingen.

Leveringsomvang van de sets:

art. 14800-20 Premium-set art. 14

art. 14800-55

Reiniger

xxxx

art. 14800-20 Premium-set

art. 14800-31

art. 14800-55

Accu	XX-
Acculader	XX-
3 spreelkappen	XXXX
Slang	XXXX
Waterzak	-X-
Schuimlans	-X-

1. VEILIGHEID

BELANGRIJK!

Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen.

Symbolen op het product:

Lees de gebruiksaanwijzing.

Het product is niet geschikt om aan te sluiten op de drinkwatervoorziening.

Voor de acculader:

Trek de stekker direct uit het stopcontact, wanneer het snoer beschadigd of doorgesneden is.

Algemene veiligheidsaanwijzingen

Risico op letsel door een elektrische schok.

Het product moet gevoed worden via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA.

Er moet op worden gelet dat de vloeistof niet direct mag worden gericht op elektrische apparaten en voorzieningen die elektrische onderdelen bevatten, zoals bijv. de binnenkant van kachels.

Veilige werking

Vanwege het risico op lichamelijk letsel mogen met het product alleen de door de fabrikant genoemde vloeistoffen worden gespoten. Niet spuiten met zuren, desinfectiemiddelen en impregneermiddelen, agressieve, oplosmiddel bevattende reinigingsmiddelen, benzine of spuitolie. De watertemperatuur mag niet hoger zijn dan 45 °C.

Bij aansluiting van de middendrukreiniger op de huiswatervoorziening moeten de landspecifieke gezondheidsvoorschriften in acht worden genomen, om te voorkomen dat water dat geen drinkwater is wordt teruggezogen.

→ Informeer bij een sanitairspecialist.

Draag altijd goedgekeurde oog- en gehoorbescherming.

Draag een geschikte persoonlijke beschermingsuitrusting (veiligheidshandschoenen).

De maximaal toegestane druk bij aansluiting op de waterleiding bedraagt 6 bar. Let op bij het openen van het spuitpistool! Bij gebruik van de platte of roterende spuitkop kunnen bij het openen van het spuitpistool terugstootkrachten ontstaan waardoor zich een draaimoment bij de lans voordoet.

Het spuitpistool kan door een vergrendeling tegen onopzettelijk openen worden beveiligd.

WAARSCHUWING! Gebruik het product niet binnen bereik van personen, tenzij deze beschermende kleding dragen.

WAARSCHUWING! Explosiegevaar! Vernevel geen brandbare vloeistoffen.

WAARSCHUWING! Armaturen en koppelingen zijn belangrijk voor de productveiligheid. Gebruik alleen door GARDENA aanbevolen toebehoren (armaturen en koppelingen).

WAARSCHUWING! Gebruik alleen door GARDENA vrijgegeven originele reserveonderdelen om de productveiligheid te waarborgen.

WAARSCHUWING! Water dat door koppelstukken met terugslagkleppen is gestroomd, kan niet meer worden gedronken.

WAARSCHUWING! Gebruik het product niet wanneer een voedingskabel of belangrijke onderdelen beschadigd zijn, bijv. veiligheidsvoorzieningen of spuitpistolen.

WAARSCHUWING! Verwijder de accu voor reiniging, onderhoud, bij het vervangen van onderdelen of wanneer het product voor een andere functie wordt omgebouwd.

Extra veiligheidsaanwijzingen

Veilige omgang met accu's

veiligheidsaanwijzingen en instructies.

Nalatigheden bij het in acht nemen van de veiligheidsaanwijzingen en instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar deze instructies goed. Gebruik de acculader alleen wanneer u alle functies volledig kunt beoordelen en zonder beperkingen kunt uitvoeren of de betreffende instructies hebt gekregen.

→ Houd toezicht op kinderen bij gebruik, reiniging en onderhoud. Daarmee wordt gewaarborgd dat kinderen niet met de acculader spelen.

→ Laad alleen Li-ion accu's op van het POWER FOR ALL-systeem van het type PBA 18V, vanaf een capaciteit van 1,5 Ah (vanaf 5 accucellen). De accuspanning moet passen bij de accu-oplaadspanning van de acculader. Laad geen accu's op die niet oplaadbaar zijn. Anders bestaat er brand- en explosiegevaar.

→ Houd de acculader uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

→ Zorg dat de acculader schoon blijft. Door verontreiniging bestaat het risico op een elektrische schok.

→ Controleer de acculader, het snoer en de stekker vóór elk gebruik. Gebruik de acculader niet wanneer u schades constateert. Open de acculader niet zelf en laat deze alleen repareren door gekwalificeerd geschoold personeel en alleen met originele onderdelen. Beschadigde acculaders, snoeren en stekkers verhogen het risico op een elektrische schok.

→ Gebruik de acculader niet op een ondergrond die gemakkelijk in brand kan vliegen (bijv. papier, textiel enz.) of in een brandbare omgeving. Er bestaat brandgevaar doordat de acculader tijdens het opladen warm wordt.

→ Wanneer de voedingskabel moet worden vervangen, moet dit door GARDENA of een erkende klantenservicedienst voor elektrische gereedschappen van GARDENA worden uitgevoerd om veiligheidsrisico's te voorkomen.

→ Gebruik het product niet terwijl het wordt opgeladen.

→ Deze veiligheidsaanwijzingen gelden alleen voor Li-ion accu's van het POWER FOR ALL-systeem PBA 18V.

→ Gebruik de accu alleen in producten van de fabrikanten van het POWER FOR ALL-systeem.

Alleen zo wordt de accu beschermd tegen gevaarlijke overbelasting.

→ Laad de accu's alleen op met acculaders die door de fabrikant worden aanbevolen. Een acculader die voor een bepaald soort accu geschikt is, kan in brand vliegen wanneer er andere accu's op worden aangesloten.

→ De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te waarborgen, dient u de accu voor het eerste gebruik volledig in de acculader op te laden.

→ Berg accu's buiten de reikwijdte van kinderen op.

→ Open de accu niet. Er bestaat een risico op kortsluiting.

→ Bij beschadiging en onvakkundig gebruik van de accu kunnen dampen vrijkomen. De accu kan in brand vliegen of exploderen. Zorg voor frisse lucht en raadpleeg een arts bij klachten. De dampen kunnen de luchtwegen prikkelen.

→ Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact hiermee. Bij toevallig contact met water afspoelen. Wanneer de vloeistof in de ogen komt, moet u bovendien een arts raadplegen. Weglekkende accuvloeistof kan leiden tot huidirritaties of brandwonden.

→ Wanneer de accu defect is kan vloeistof weglekken en aangrenzende voorwerpen bevochtigen. Controleer desbetreffende onderdelen. Reinig deze of vervang ze indien nodig.

→ Sluit de accu niet kort. Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

→ Door spitse voorwerpen zoals bijv. spijkers of een schroevendraaier of door externe krachtinwerking kan de accu beschadigd raken. Er kan kortsluiting ontstaan en de accu kan in brand vliegen, gaan roken of exploderen of oververhit raken.

→ Pleeg nooit onderhoud aan beschadigde accu's. Elk onderhoud van accu's dient te worden uitgevoerd door de fabrikant of een gemachtigde klantenservicedienst.

Bescherm de accu tegen hitte, bijv. ook tegen langdurige zoninstraling, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitingsgevaar.

→ Gebruik en bewaar de accu alleen bij een omgevingstemperatuur tussen -20°C en +50°C. Laat de accu in de zomer niet in de auto liggen. Bij temperaturen < 0°C kan zich apparaatspecifiek een beperking van de capaciteit voordoen.

→ Laad de accu alleen op bij omgevingstemperaturen tussen 0°C en +45°C. Opladen buiten dit temperatuurbereik kan de accu beschadigen of het brandgevaar verhogen.

Elektrische veiligheid

GEVAAR! Hartstilstand!

Dit product genereert tijdens de werking een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze van actieve of passieve medische implantanten. Om het gevaar van situaties die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten, dienen personen met een medisch implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken.

Verwijder de accu in geval van nood.

De middendrukreiniger kan niet met oudere accu's worden gebruikt (product-aanduiding PBA 18V..V.).

Bescherm de accucontacten tegen vocht.

Persoonlijke veiligheid

GEVAAR Verstikkingsgevaar

Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt.

Controleer het product voor gebruik.

Gebruik een beschadigd product niet, met name wanneer er scheuren in de behuizing zitten.

Dompel het product niet onder water.

Gebruik de machine alleen bij daglicht of goed kunstlicht.

GEVAAR! Lichamelijk letsel en beschadiging van het product!

Laat de druk uit het systeem af voordat u de verwisselstang van de middendrukreiniger loskoppelt.

Draag altijd een veiligheidsbril.

Niet gebruiken onder natte omstandigheden. Niet gebruiken bij regen.

Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid, om te waarborgen dat het product volledig functioneert.

Demonteer het product niet verder dan de staat waarin het werk geleverd. Waarschuwing! Tijdens het dragen van gehoorbescherming en vanwege het lawaai dat het product maakt, kan de gebruiker personen die naderen over het hoofd zien.

Tijdens het gebruik en transport let u vooral op het gevaar voor andere mensen.

Blijf alert, let goed op wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen.

Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstige verwondingen.

Gebruik het product alleen met schoon water. Voeg geen additieven aan het water toe. Verontreinigingen in het water kunnen de pomp en het toebehoren beschadigen.

Gebruik of bewaar het product niet onder omstandigheden waar het vriest.

Richt de reiniger niet op uzelf en anderen.

2. MONTAGE

GEVAAR! Lichamelijk letsel!

Verwondingen en lichamelijk letsel door de waterstraal.

→ Verwijder de accu voordat u het product monteert.

Opzetstukken en aanzuigslang monteren [afb. A1/A2/A3]:

→ Het product mag alleen worden gebruikt wanneer de aanzuigslang en de sproeilans volledig zijn gemonteerd.

De volgende sproeilansen zijn bij de leveringsomvang inbegrepen:

Korte sproeilans (ca. 6 cm) Lange sproeilans (ca. 35 cm)

De volgende opzetstukken zijn bij de leveringsomvang inbegrepen:

0°-sproeikop -15°-sproeikop -40°-sproeikop Schuimlans (Premium-set)

De volgende opzetstukken zijn verkrijgbaar als toebehoren:

GARDENA Roterende sproeikop AquaClean Li art. 9345

1. Druk de gewenste sproeilans ① in de lansopname ② en draai deze met de wijzers van de klok mee tot de verbinding merkbaar vastklikt (bajonetsluiting).
2. Trek de ring ③ van de snelkoppeling naar achteren, druk het gewenste opzetstuk ④ op de sproeilans ① en laat de ring ③ weer los.

De koppeling is helemaal correct, wanneer de ring zich helemaal vooraan bevindt (de zilverkleurige borgclip en de zilverkleurige balletjes zijn niet meer zichtbaar).

1. Draai het opzetstuk ④ voor de gewenste sproeihhoek. De twee ongebruikte sproeikoppen ④ kunnen op de houders ⑤ worden gestoken.
2. Verbind de aanzuigslang ⑥ met de aansluiting ⑦.

Schuimlans monteren (Premium-set) [afb. A4]:

Om schoon te maken met reinigingsmiddel kan de schuimlans aan de voorkant op de korte lans ① worden aangebracht.

1. Vul het reinigingsmiddelreservoir (8) met reinigingsmiddel.
2. Trek de ring ③ van de snelkoppeling naar achteren, druk de schuimlans ⑧ op de korte sproeilans ① en laat de ring ③ weer los. De koppeling is helemaal correct, wanneer de ring zich helemaal vooraan bevindt (de zilverkleurige borgclip en de zilverkleurige balletjes zijn niet meer zichtbaar).
3. Doseer de hoeveelheid reinigingsmiddel met het doseerwieltje 9.

Watertoevoer beschikbaar stellen:

U kunt water toevoeren via de waterzak (Premium-set), via een waterreservoir (vijver, regenton, enz.) of via een waterkraan.

Watertoevoer via de waterzak (Premium-set) [afb. A5]:

1. Draag de volle waterzak aan de handgreep en zet deze bij gebruik op een stevige ondergrond neer.
2. Draai het deksel eraf.
3. Vul de waterzak met schoon leidingwater.
4. Verwijder het aanzuigfilter (2).
5. Schuif de vlotterkogel naar boven.
6. Dompel de slang (6) in de waterzak (10).
7. Bevestig de slang met de kunststof clip aan de waterzak.

De slang (6) moet volledig in het water zijn ondergedompeld.

Watertoevoer via een waterreservoir [afb. A6]:

1. Dompel het aanzuigfilter (10) van de aanzuigslang (8) in het waterreservoir. Het aanzuigfilter (12) moet volledig in het water zijn ondergedompeld.
2. Verschuif de vlotterkogel zodanig dat het aanzuigfilter de bodem niet raakt.

Dit voorkomt verstopping van het aanzuigfilter. 3. Bevestig de slang (5) met de kunststof clip (4) aan de rand van het reservoir.

Bij de toevoer van water via een reservoir moet het aanzuigfilter (2) worden gebruikt.

Er mag alleen schoon zoet water worden gebruikt.

Watertoevoer via een waterkraan [afb. A7]:

De reiniger is tot 1,0 MPa (10,0 bar) waterinlaatdruk lekvrij. Voor een optimaal reinigingsresultaat mag een waterinlaatdruk van 0,6 MPa (6,0 bar) niet worden overschreden.

1. Verbind de bijgaande aanzuigslang 6 met een waterkraan 16.
2. Open de waterkraan.

Als alternatief kan er ook een tuinslang worden aangesloten.

→ Doe de waterkraan dicht en koppel de reiniger na het beëindigen van de reiniging los van de waterkraan.

3. BEDIENING

GEVAAR! Lichamelijk letsel!

letsel en lichamelijk letsel door de waterstraal.

→ Verwijder de accu voordat u het product instelt of transporteert.

Accu opladen [afb. 01/02/03]:

→ Neem de netspanning in acht! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de acculader.

Bij de GARDENA accureiniger art. 14800-55 is geen accu en geen acculader bij de leveringsomvang inbegrepen.

Dankzij het intelligente oplaadprocede worden de laadtoestand van de accu automatisch herkend en wordt de accu, afhankelijk van de accutemperatuur en -spanning, met de telkens optimale oplaadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft bij bewaren in de acculader altijd volledig opgeladen.

1. Druk de ontgrendelingstoets A in en verwijder de accu uit de accuholder B.
2. Neem de accu ⑧ uit de beschermhoes ⑤.
3. Sluit het oplaadapparaat aan op een stopcontact.
4. Schuif de acculader op de accu B.

Wanneer de accu-oplaadaanduiding groen knippert, wordt de accu opgeladen.

Wanneer de accu-oplaadaanduiding op de acculader permanent groen brandt, is de accu volledig opgeladen.

(oplaadduur, zie 7. TECHNISCHE GEGEVENS).

1. Controleer de oplaadtoestand tijdens het opladen regelmatig.
2. Wanneer de accu (8) volledig is opgeladen, kunt u de accu (8) van de acculader (6) verwijderen.

Betekenis van de aanduidingselementen:

Aanduidingen op de acculader [afb.03]:

Knipperlicht accu Het opladen wordt weergegeven door het knipperen van de accu-oplaadaanduiding ⑥.

Aanwijzing: Het opladen is alleen mogelijk, wanneer de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie 7. TECHNISCHE GEGEVENS.

Continu licht accu-oplaadaanduiding. Het continu licht van de accu-oplaadaanduiding geeft aan dat de accu volledig is opgeladen, of dat de temperatuur van de accu zich buiten het toegestane oplaadtemperatuurbereik bevindt en er daarom niet kan worden opgeladen. Zodra het toegestane temperatuurbereik is bereikt, wordt de accu opgeladen.

Zonder dat de accu is ingestoken, signaleert het continu licht van de accu-oplaadaanduiding dat de stekker in het stopcontact is gestoken en dat de acculader klaar voor gebruik is.

Laadtoestandsaanduiding van de accu op het product [afb. 04/O6]:

Nadat het product is gestart, worden de laadtoestandsaanduiding van de accu gedurende 5 seconden weergegeven.

Laadtoestand van de accu. Laadtoestandsaanduiding van de accu.

67 - 100 % opgeladen	®, en ® branden groen
34 - 66 % opgeladen	® en® branden groen
11 - 33 % opgeladen	® brandt groen
0 - 10 % opgeladen	® knippert groen

Wanneer de LED groen knippert, moet de accu worden opgeladen.

Wanneer de fouten-LED brandt of knippert, zie 6. STORINGEN VERHELPEN.

Bedieningspaneel [afb. 05]:

Soft-Clean-modus:

De Soft-Clean-modus vermindert de sproeidruk voor het reinigen van kwetsbare oppervlakken. Bovendien wordt zo de looptijd van de accu verlengd.

Er zijn 3 verschillende werkingsmodi:

Soft-Clean-modus high (24 bar) brandt

Soft-Clean-modus soft (14 bar) knippert

Soft-Clean-modus ultra soft (9 bar) brandt

De vermelde drukwaarden kunnen variëren naargelang de ingangsdruk.

→ Druk net zo vaak op de Soft-Clean-toets ⓪ op het bedieningspaneel tot de gewenste modus wordt weergegeven.

Reiniger starten [afb. 01/06]:

GEVAAR! Lichamelijk letsel!

Er bestaat verwondingsgevaar wanneer het product bij het loslaten van de starthendel niet stopt.

→ Omzeil de veiligheidsvoorzieningen of schakelaars niet. Maak de starthendel bijvoorbeeld niet aan de handgreep vast.

Starten:

Het product is voorzien van een veiligheidsvoorziening (starthendel met veiligheidsvergrendeling), die onopzettelijk inschakelen van het product verhindert.

De reiniger mag alleen met een accu worden gebruikt, wanneer de beschermhoes ⓪ over de accu werk is geschoven.

1. Trek de beschermhoes (S) over de accu (B).
2. Plaats de accu (B) in de accuhouder (D) totdat deze hoorbaar vastklikt.
3. Druk de inschakelblokkering (1) aan de linkerkant in en duw de starthendel in. De reiniger start en de laadtoestandsaanduiding van de accu (P) wordt gedurende 5 seconden weergegeven.
4. Laat de inschakelblokkering ① weer los. De reiniger loopt door zonder dat de inschakelblokkering moet worden ingedrukt.

Stoppen:

1. Laat de starthendel ⑥ los. De reiniger stopt.
2. Sluit de watertoevoer (bijv. waterkraan).
3. Duw de start-hendel in om het systeem drukloos te maken.
4. Koppel de aanzuigslang los van de reiniger.
5. Druk de ontgrendelingstoets (A) in en verwijder de accu (B) uit de accuholder (D).

Gebruik in de zuigmodus:

1. Druk de inschakelblokkering ① aan de linkerkant in en duw de start-hendel ⑩ in.
2. Schakel de Soft-Clean-modus uit tijdens het aanzuigen (LED brandt niet).
3. Zuig aan bij geringe hoogte (ca. 0 tot 1 m).
4. Wacht tot er water wordt getransporteerd en de volledige druk is bereikt.
5. Ga dan naar uw werkpositie.

Het kan (bij grote aanzuighoogtes) tot wel 30 seconden duren voordat het water in de zuigmodus wordt getransporteerd. De max. aanzuighoogte is 2 m.

4. ONDERHOUD

GEVAAR: Lichamelijk letsel!

Letsel en lichamelijk letsel door de waterstraal.

→ Verwijder de accu voordat u het product onderhoudt.

Reiniger schoonmaken [afb. M1]:

GEVAAR: Lichamelijk letsel!

verwondingsgevaar en risico op beschadiging van het product.

→ Maak het product niet schoon met water of met een waterstraal (in het bijzonder niet onder hoge druk). → Reinig niet met chemicaliën, inclusief benzine of oplosmiddelen. Sommige stoffen kunnen belangrijke kunststof onderdelen beschadigen.

De ventilatiegleuven moeten altijd schoon zijn.

1. Reinig de ventilatiegleuf ① met een zachte borstel (gebruik geen schroevendraaier).
2. Maak alle bewegende delen na elk gebruik schoon. Verwijder vooral vuilresten bij de aansluitingen.
3. Draai de aansluiting ① eraf (indien nodig met een moersleutel met sleutelwijdte 17).
4. Verwijder het apparaatfilter ⑧ uit de aansluiting ⑦ en reinig dit onder stromend water.
5. Verwijder de sproeilans ① en spoel deze met schoon water.
6. Verwijder het aanzuigfilter ② en maak dit schoon.
7. Draai de aansluiting ⑦ handvast in de reiniger.

Accu en oplaadapparaat reinigen:

Zorg ervoor dat het oppervlak en de contacten van de accu en van het oplaadapparaat altijd schoon en droog zijn, voordat u het oplaadapparaat aansluit.

Gebruik geen stromend water.

→ Acculader: Reinig de contacten en de kunststof onderdelen met een zachte, droge doek. → Accu: Reinig de ventilatiegleuf en de aansluitingen van de accu af en toe met een zachte, schone en droge kwast.

5. OPBERGEN

Buitenbedrijfstelling:

Het product moet voor kinderen ontoegankelijk worden bewaard.

1. Verwijder de accu.
2. Laad de accu op.
3. Maak de reiniger, de accu en de acculader schoon (zie 4. ONDERHOUD).
4. Berg de reiniger, de accu en de acculader op een droge, dichte en vorstbestendige plaats op.

Afvoeren:

(consort Rl 2012/19/EU)

Het product mag niet met het normale huishoudelijke afval worden afgevoerd. Het moet volgens de geldende lokale milieuvoorschriften worden afgevoerd.

BELANGRIJK!

→ Voer het product via uw plaatselijke recyclingverzamelpunt af.

Accu afvoeren:

Li-ion

De GARDENA accu bevat lithium-ioncellen die aan het eind van hun levensduur gescheiden van het normale huishoudelijke afval moeten worden afgevoerd.

BELANGRIJK!

Voer de accu's via uw plaatselijke recyclingverzamelpunt af.

1. Ontlaad de lithium-ioncellen volledig (wend u tot de GARDENA service-dienst).
2. Beveilig de contacten van de lithium-ioncellen tegen kortsluiting. Voer de lithium-ioncellen op vakkundige wijze af.

6. STORINGEN VERHELPEN

GEVAAR! Lichamelijk letsel!

Letsel en lichamelijk letsel door de waterstraal.

Verwijder de accu voordat u storingen bij het product verhelpt.

Probleem Mogelijke oorzaak Oplossing

Reiniger transporteert geen of bijna geen water	Waterreservoir is leeg. → Vul het waterreservoir.
	Er zit lucht in het systemm. → Verwijder de lans en duw de start-hendel gedurende ca. 30 seconden in tot er zich-baar water worden getranspor-teerd. Monteer de lans werk.
	Er zit lucht in het systemm. → Ontlucht het systeme bij gerlingerhoogte. Ga daarna waar de werkpositie.
	Apparaatfilter (zie 4. ONDERHOUD), aanzuligfilter of sproeilkommen zittenverstopt.	→ Reinig het apparaatfilter en aanzuiqflfter. Reinig de sproeilkommen bijv. met een naald.
Drukkerlagingijdens gebruik	Apparaatfilter of aanzuigfilter is vuil.	→ Reinig het apparaatfilter en aanzuiqflfter (zie 4. ONDERHOUD).
	Laadtoestand van de accu is onvoldoende.	→ Laad de accu op.
Probleem Mogelijk oorzaak Oplossing
Water worden slecht uit de watertank aangezogen	Aanzuighoogte te groot. → Verklein de aanzuighoogte.
	Er zit lucht in het systemm. → Verwijder de lans en duw de start-hendel gedurende ca. 30 seconden in tot er zich-baar water wordt getranspor-teerd. Monteer de lans weer.
	Apparaatfilter of aanzuigfilter is vuil. → Reinig het apparataffiler en aanzuigfilter (zie 4. ONDERHOUD).
Reiniger stopt niet Start-hendel klemt. →		Verwijder de accu en maak de start-hendel los.
Reiniger start niet of stopt. LED ①knippert groen [afb. 04]	Accu is leeg. → Laad de accu op.
Reiniger start niet of stopt. Fouten-LED ⑨brandt rood [afb. 04]	Temperatuur van de accu ligt buiten het toegestane bereik. → Wacht tot de temperatuur van de accu weer tessen 0 °C en + 45 °C ligt.
	Reiniger is oververhit (bijv. door directe zoninstra-ling). → Laat de reiniger op een koelie, schaduwrijke plek afkoelen.
	Er is water in de accu binnen-gedrongen. → Laat de accu op een beschutte plaats drogen.
	Tussen de accucontacten van de reiniger bevinden zich water-druppels of vocht. → Verwijder de waterdruppels / het vocht met een droge doek.
	Motor is geblokkeerd. → Wendt u zich tot de GARDENA servicedienst.
	Sproeilkop gedeelijk of volledig verstop. → Reinig de spreilkop bijv. met een naald of metaaldraad.
Reiniger start niet of stopt. Fouten-LED ⑩knippert rood [afb. 04]	Product is defect. → Wendt u zich tot de GARDENA servicedienst.
Reiniger start niet of stopt. Fouten-LED ⑩brandt nict [afb. 04]	Accu is net volledig in de accuholder geplaatst. → Plaats de accu volledig in de accuholder fotdat deze hoorbaar vastklikt.
	Accu is defect. → Vervang de accu.
	Product is defect. → Wendt u zich tot de GARDENA servicedienst.
Opladen is Niet mogelijk. Accu-oplaadaanduiding ⑩brandt continu [afb. 03]	Accu is net (juist) geplaatst. → Plaats de accu correct op de acculader.
	Accucontacten�n vui. → Reinig de accucontacten (bijv. door de accu meerere keren in de acculader te steken en weer to verwijderen. Vervang de accu indien nodig).
	Temperatuur van de accu bevindt zich buren het toege-stane opiaadtemperatuurbereik. → Wacht tot de temperatuur van de accu weer tessen 0 °C en + 45 °C ligt.
	Accu is defect. → Vervang de accu.
Accu-oplaadaanduiding ⑩brandt nict [afb. 03]	Stekker van de acculader is net (juist) ingestoken. → Steek de stekker (volledig) in het stopcontact.
	Stopcontact, netsnoor of acculader is defect. → Controller de netspanning. Laat de acculader Indien nodig door een erkende gespecialisierde dealer of door de GARDENA service-dienst controlleden.

AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter. Reparaties mogen alleen door GARDENA servicecenters en door specialzaken worden uitgevoerd die door GARDENA zijn goedgekeurd.

1. TECHNISCHE GEGEVENS

Accumiddendrukreiniger	Eenheid Waarde (art. 14800)
Nominate druk/Max. druk	MPa	2,4
Max. toevoerdruk	MPa	0,6
Aanzuigslanglengte	m	5
Max. aanzuighoogte	m	2
Max. looptijden (2,5Ah-accu):
Soft-Clean-modus high	min.	15
Soft-Clean-modus soft	min.	19
Soft-Clean-modus ultra soft	min.	38

Accumiddendrukreiniger	Eenheid Waarde (art. 14800)
Max. doorstroomcapacitelt:
Soft-Clean-modus high	l/h	250
Soft-Clean-modus soft	l/h	200
Soft-Clean-modus ultra soft	l/h	100
Max. druk:
Soft-Clean-modus high	bar	24
Soft-Clean-modus soft	bar	14
Soft-Clean-modus ultra soft	bar	9
Gewicht met korte lans(zonder accu)	kg	1,5
Geluidsdrukniveau \( L_{pA}^{1)} \)Onzekerheid\( k_{pa} \)	dB (A)	683
Geluidsvermogensniveau\( L_{vA}^{2)} \)gemeten	dB (A)	833
Onzekerheid\( k_{wa} \)
Hand-armtrillingen\( a_{vW}^{1)} \)Onzekerheid\( k_{wa} \)	\( m/s^2 \)	2,81,5
Meetmethoden volgens: \( ^{1)}EN 60335-2-54 \)\( ^{2)}EN 60335-2-79 \)

AANWIJZING: De vermelde vibratie-emissiewaarde werden genomen overeenkomstig een genormeerde keuringsprocedure en kan worden geraadpleegd om elektrische gereedschappen met elkaar te vergelijken. Deze waarde kan ook worden gebruikt voor de voorlopige beoordeling van de blootstelling. De vibratie-emissiewaarde kan tijdens het werkelijk gebruik van het elektrische gereedschap variëren.

SysteemaccuPBA 18V,2,5Ah W-B	Eenheld Waarde (art. 14903)
Accuspanning	V (DC)	18
Accucapaciteit	Ah	2,5
Aantal cellen (Li-ion)		5

Geschikte acculaders van het POWER FOR ALL-systeem: AL 18..CV.

Acculader AL 1810 CV P4A	Eenheld Waarde (art. 14900)
Netspanning	V (AC)	220 - 240
Netfrequente	Hz	50 - 60
Nominal vermogen	W	26
Accu-oplaadspanning	V (DC)	18
Max. accu-oplaadstroom mA	1000
Accu-oplaadtijd 80%/97 - 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96/124
PBA 18V 2,5Ah W-B	min.	120/154
PBA 18V 4,0Ah W-C	min.	192/244
Toegestaan oplaadtempera-turbereik	°C	0 - 45
Gewicht conform EPTA-procedure 01:2014	kg	0,17
Beschemklasse		回/II

Geschikte POWER FOR ALL-systeemaccu's: PBA 18V.

1. TOEBEHOREN

GARDENA Roterende spulfkop AquaClean LI	Voor zeer hardnekig vuli (verweerde oppervlakken of oppervlakken met mos).	art. 9345
GARDENA Systememaccu PBA 18V/45 P4A PBA 18V/72 P4A	Accu voor extra looptijd of om te vervangen.	art. 14903 art. 14905
GARDENA Accu-snellader AL 1830 CV P4A	Om POWER FOR ALL-systememaccu's PBA 18V..W.-snel op te laden.	art. 14901

9. SERVICE/GARANTIE

Service:

Neem contact op met het adres op de achterzijde.

Garantieverklaring:

In het geval van een garantieclaim worden u geen kosten in rekening gebracht voor de geleverde diensten.

GARDENA Manufacturing GmbH geeft op alle nieuwe originele GARDENA producten 2 jaar garantie vanaf de eerste aankoop bij de dealer, wanneer

de producten uitsluitend privé werden gebruikt. Voor producten die op een secundaire markt zijn gekocht, geldt deze fabrieksgarantie niet. Deze garantie heeft betrekking op alle belangrijke defecten van het product, die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten. Aan deze garantie wordt voldaan door levering van een volledig functioneel vervangend product of door gratis reparatie van het defecte product dat naar ons is verzonden; wij behouden ons het recht voor om tussen deze opties te kiezen. Deze dienst is onderworpen aan de volgende bepalingen:

• Het product is gebruikt voor het beoogde doel conform de aanbevelingen in de bedieningsinstructies.
• Noch de koper noch een derde heeft geprobeerd het product te openen of te repareren.
• Voor het gebruik worden alleen originele reserveonderdelen en slijtdelen van GARDENA toegepast. Overleggen van het aankoopbewijs.

Normale slijtage van onderdelen en componenten (bijvoorbeeld van messen, mesbevestigingsonderdelen, turbines, lichtbronnen, V-riemen en tandriemen, rotoren, luchtfilters, bougies), optische veranderingen evenals slijt- en verbruiksdelen zijn uitgesloten van de garantie.

Deze fabrieksgarantie is beperkt tot de vervangende levering en reparatie volgens de bovengenoemde voorwaarden. Andere claims tegen ons als fabrikant, bijv. een aanspraak op schadevergoeding, worden door de fabrieksgarantie niet gerechtvaardigd. Deze fabrieksgarantie tast de bestaande wettelijke en contractuele garantieaanspraken die bestaan tegenover de dealer / verkoper vanzelfsprekend niet aan.

De fabrieksgarantie valt onder het recht van de Bondsrepubliek Duitsland. In geval van garantie kunt u het defecte product samen met een kopie van het aankoopbewijs en een beschrijving van de fout voldoende gefrankeerd opsturen naar het GARDENA serviceadres.

Slijtdelen:

De filters en het toebehoren (bijv. waterzak) zijn slijtdelen en derhalve uitgesloten van de garantie.

Declaratie van garantie:

art. nr. 14800-20 Premium-komplekt	art. nr. 14800-55
art. nr. 14800-31

Puhasti	xxxx
Aku	xxx-
Akulaadija	xxx-
3 Düusi	xxxx
Voolik	xxxx
Veekott	-x-
Vahu pihustusotsik	-x-

1. VEILIGHEID

LET OP

Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze voor later gebruik.

Symbolen op het product:

in de gebruiksaanwijzing.

GARDENA Sproeier AquaClean Li art. nr. 9345

Husqvarna Nederland B.V.

GARDENA Division

Postbus

1305 AC ALMERE

Telefoon: ([phone]

[e-mail]

Nederlandse Antillen

Jonka Enterprises N.V.

Sta.Rosa Weg 196

Postbus 8200

Curaçao

Telefoon: ([phone]

[e-mail]

Nieuw-Zeeland

Deto Handelmaatschappij N.V.

Kernkampweg 72-74

Postbus: 12782

Paramaribo - Suriname

Zuid-Amerika

Telefoon: ([phone]

Zweden

Husqvarna AB/

GARDENA Zweden

Drottninggatan 2
