Tipo di prodotto	Pulitore a media pressione a batteria
Marca	Gardena
Modello	AquaClean 2418V P4A
Riferimento	14800 (standard) / 14800-55 (senza batteria) / 14800-20 (kit Premium)
Pressione massima (modalità alta)	24 bar (2,4 MPa)
Pressione massima (modalità morbida)	14 bar
Pressione massima (modalità ultra morbida)	9 bar
Pressione di alimentazione max.	6 bar (0,6 MPa)
Portata max. (modalità alta)	250 l/h
Portata max. (modalità morbida)	200 l/h
Portata max. (modalità ultra morbida)	100 l/h
Lunghezza del tubo di aspirazione	5 m
Altezza di aspirazione max.	2 m
Autonomia max. (batteria 2,5 Ah, modalità alta)	15 min
Autonomia max. (batteria 2,5 Ah, modalità morbida)	19 min
Autonomia max. (batteria 2,5 Ah, modalità ultra morbida)	38 min
Peso (senza batteria)	1,5 kg
Livello di pressione acustica (LpA)	68 dB(A)
Livello di potenza acustica (LWA)	83 dB(A)
Vibrazione mano-braccio (avh)	2,8 m/s²
Alimentazione	Batteria Li-ion 18 V (sistema POWER FOR ALL PBA 18V)
Caricatore compatibile	AL 1810 CV P4A (rif. 14900) o AL 1830 CV P4A (rif. 14901)
Temperatura di carica ammissibile	0 °C a 45 °C
Garanzia del produttore	2 anni
Utilizzo previsto	Pulizia di lastre, attrezzi da giardino, biciclette, veicoli, imbarcazioni e pulizia delicata in giardino privato
Accessori inclusi	3 ugelli (0°, 15°, 40°), lance corta e lunga, tubo di aspirazione; kit Premium: sacca d'acqua e lancia schiuma in più

Domande frequenti - AquaClean 2418V P4A GARDENA

Come caricare la batteria del Gardena AquaClean 2418V P4A?

Utilizzare il caricabatterie AL 1810 CV P4A (rif. 14900) fornito. Collegare il caricabatterie a una presa, quindi inserire la batteria POWER FOR ALL PBA 18V sul caricabatterie. La spia verde lampeggia durante la carica e si accende fissa quando la batteria è carica. Caricare solo tra 0 °C e 45 °C.

Quali sono le modalità di pulizia disponibili?

L'apparecchio dispone di tre modalità: Alta (24 bar) per una pulizia standard, Morbida (14 bar) per superfici delicate e Ultra morbida (9 bar) per una pulizia molto delicata. Premere il pulsante Soft-Clean sul pannello di controllo per passare da una modalità all'altra.

Posso utilizzare direttamente l'acqua del rubinetto con il pulitore?

Sì, è possibile collegare il tubo di aspirazione a un rubinetto. La pressione di ingresso non deve superare 6 bar. Dopo l'uso, chiudere il rubinetto e scollegare il tubo.

Come installare le lance e gli ugelli?

Inserire la lancia desiderata nel supporto e ruotarla fino allo scatto. Per gli ugelli, tirare indietro l'anello del connettore rapido, inserire l'ugello e rilasciare l'anello. Verificare che la molla di sicurezza sia in posizione.

Cosa fare se il pulitore non si avvia o si ferma durante l'uso?

Controllare prima che la batteria sia carica (spia verde) e ben inserita fino allo scatto. Se il LED di errore lampeggia in rosso, l'apparecchio è in surriscaldamento o la batteria è fuori dal range di temperatura. Lasciare raffreddare e riprovare. Consultare la tabella di risoluzione dei problemi nel manuale.

Come pulire gli ugelli ostruiti?

Rimuovere l'ugello dalla lancia. Utilizzare un ago o un filo sottile per sbloccare l'orifizio. Sciacquare poi con acqua pulita. Controllare anche il filtro dell'apparecchio e il filtro di aspirazione, pulirli se necessario.

Qual è la pressione massima erogata dall'AquaClean 2418V P4A?

La pressione massima in modalità Alta è di 24 bar (2,4 MPa). In modalità Morbida è di 14 bar e in modalità Ultra morbida di 9 bar. Questi valori possono variare in base alla pressione di ingresso.

L'apparecchio è adatto per lavare un'auto?

Sì, è adatto alla pulizia di veicoli. Utilizzare preferibilmente la modalità Morbida (14 bar) per evitare di danneggiare la vernice. Non utilizzare mai detergenti aggressivi e mantenere una distanza sufficiente.

Come riporre correttamente il pulitore dopo l'uso?

Rimuovere la batteria, svuotare il serbatoio dell'acqua se utilizzato, pulire i filtri e gli ugelli. Riporre l'apparecchio in un luogo asciutto, chiuso e al riparo dal gelo. Conservare la batteria a temperatura ambiente tra -20 °C e +50 °C.

Cosa fare in caso di perdita d'acqua a livello dei raccordi?

Verificare che i raccordi siano ben serrati. Pulire le guarnizioni e i filtri. Se la perdita persiste, controllare lo stato del tubo di aspirazione e dei connettori. Utilizzare solo accessori originali Gardena. Se il problema è del prodotto, contattare il servizio post-vendita.

MANUALE UTENTE AquaClean 2418V P4A GARDENA

Pulitore a media pressione a batteria

1. SICUREZZA 43 2. MONTAGGIO 44 3. UTILIZZO 44 4. MANUTENZIONE 45 5. CONSERVAZIONE 46 6. ELIMINAZIONE DEI GUASTI 46 7. DATI TECNICI 46 8. ACCESSORI 47 9. SERVIZIO/GARANZIA 47

Traduzione delle istruzioni originali.

Questo prodotto non deve essere utilizzato da bambini. I bambini devono essere sempre sorvegliati, per essere certi che non giochino con il prodotto. Questo prodotto può essere utiliz-

zato da persone con capacità fisiche, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionate o siano state istruite circa l'utilizzo sicuro del prodotto e i pericoli legati al suo uso.

Destinazione d'uso:

Il pulitore a media pressione a batteria GARDENA è concepito per la pulizia di piastrelle per pavimenti, mobili e attrezzi da giardino, biciclette, veicoli, barche nonché per pulire delicatamente o innaffiare piante in case e giardini privati.

Il prodotto non è adatto a un utilizzo continuo.

PERICOLO! Lesione corporea!

→ Non utilizzare il prodotto per la pulizia di persone, animali o cavi elettrici.

Dotazione del set:
	art. 14800-20	Set Premium art. 14800-31	art. 14800-55
Pullatore	x	x	x
Batteria	x	x	-
Caricabatteria	x	x	-
3 ugelli	x	x	x

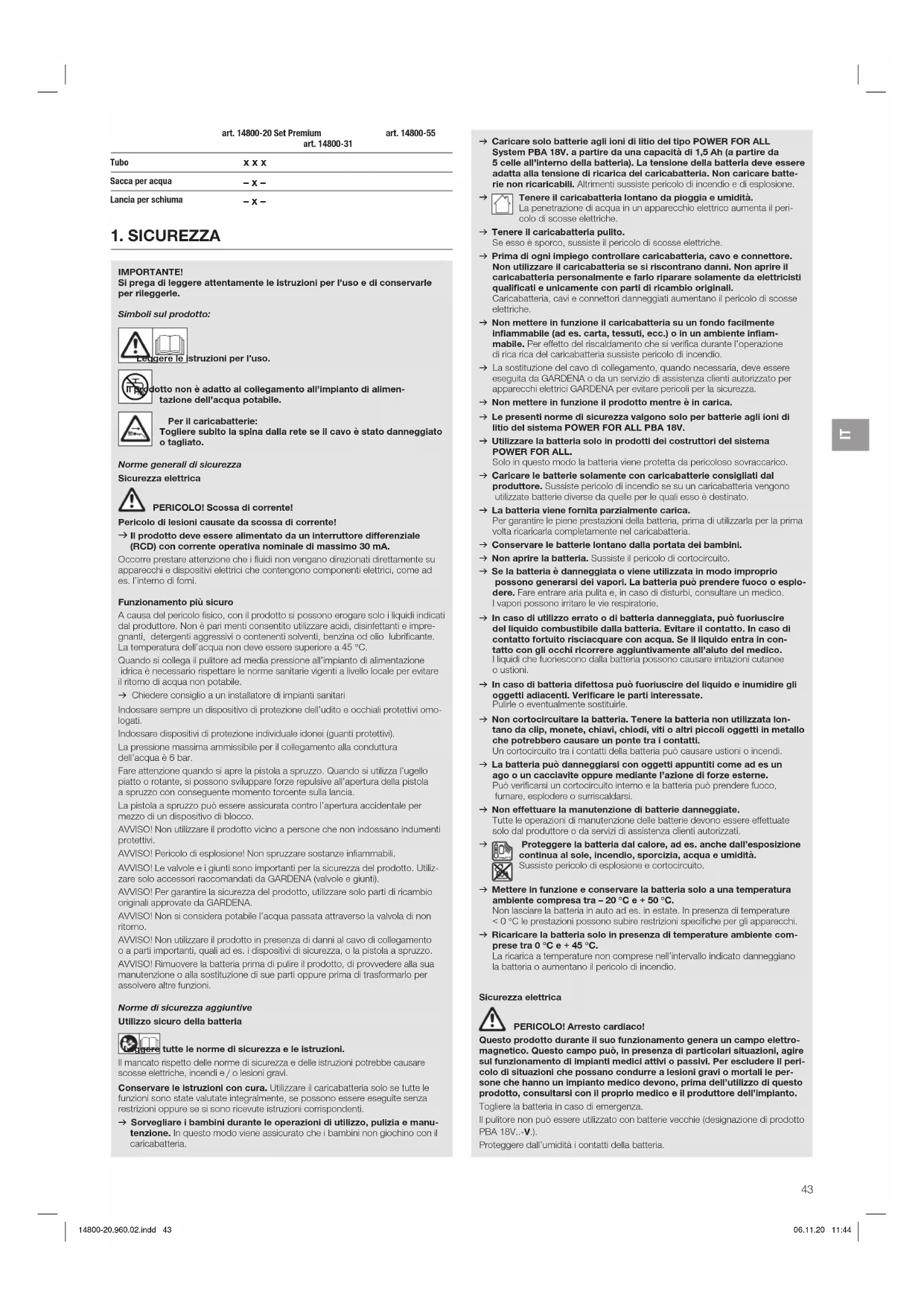

art. 14800-20 Set Premium

art. 14800-55

art. 14800-31

Tube	X X X
Sacca per acqua	- X -
Lanca per schluma	- X -

1. SICUREZZA

IMPORTANTE!

Si prega di leggere attentamente le istruzioni per l'uso e di conservarle per poterle rileggere.

Simboli sul prodotto:

Il prodotto non è adatto al collegamento all'impianto di alimentazione dell'acqua potabile.

Per il caricabatterie: togliere subito la spina dalla rete se il cavo è stato danneggiato o tagliato.

Norme generali di sicurezza

Sicurezza elettrica

PERICOLO! Scossa elettrica!

Pericolo di lesioni causate da scossa elettrica!

Il prodotto deve essere alimentato da un interruttore differenziale (RCD) con corrente operativa nominale di massimo 30 mA.

Occorre prestare attenzione che i fluidi non vengano direzionati direttamente su apparecchi e dispositivi elettrici che contengono componenti elettrici, come ad es. l'interno di forni.

Funzionamento più sicuro

A causa del pericolo fisico, con il prodotto si possono erogare solo i liquidi indicati dal produttore. Non è parimenti consentito utilizzare acidi, disinfettanti e impregnanti, detergenti aggressivi o contenenti solventi, benzina od olio lubrificante. La temperatura dell'acqua non deve superare i 45 °C.

Quando si collega il pulitore a media pressione all'impianto di alimentazione idrica, è necessario rispettare le norme sanitarie vigenti a livello locale per evitare il ritorno di acqua non potabile.

Chiedere consiglio a un installatore di impianti sanitari.

Indossare sempre un dispositivo di protezione dell'udito e occhiali protettivi omologati.

Indossare dispositivi di protezione individuale (guanti protettivi).

La pressione massima ammissibile per il collegamento alla conduttura dell'acqua è 6 bar.

Fare attenzione quando si apre la pistola a spruzzo. Quando si utilizza l'ugello piatto o rotante, si possono sviluppare forze repulsive all'apertura della pistola a spruzzo con conseguente momento torcente sulla lancia.

La pistola a spruzzo può essere assicurata contro l'apertura accidentale per mezzo di un dispositivo di blocco.

AVVISO! Non utilizzare il prodotto vicino a persone che non indossano indumenti protettivi.

AVVISO! Pericolo di esplosione! Non spruzzare sostanze infiammabili.

AVVISO! Le valvole e i giunti sono importanti per la sicurezza del prodotto. Utilizzare solo accessori raccomandati da GARDENA (valvole e giunti).

AVVISO! Per garantire la sicurezza del prodotto, utilizzare solo parti di ricambio originali approvate da GARDENA.

AVVISO! Non si considera potabile l'acqua passata attraverso la valvola di non ritorno.

AVVISO! Non utilizzare il prodotto in presenza di danni al cavo di collegamento o a parti importanti, quali ad es. i dispositivi di sicurezza, o la pistola a spruzzo.

AVVISO! Rimuovere la batteria prima di pulire il prodotto, di provvedere alla sua manutenzione o alla sostituzione di sue parti oppure prima di trasformarlo per assolvere altre funzioni.

Norme di sicurezza aggiuntive

Utilizzo sicuro della batteria

tutte le norme di sicurezza e le istruzioni.

Il mancato rispetto delle norme di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi.

Conservare le istruzioni con cura. Utilizzare il caricabatteria solo se tutte le funzioni sono state valutate integralmente, se sono state eseguite le istruzioni oppure se si sono ricevute istruzioni corrispondenti.

Sorvegliare i bambini durante le operazioni di utilizzo, pulizia e manutenzione. In questo modo viene assicurato che i bambini non giochino con il caricabatteria.

Caricare solo batterie agli ioni di litio del tipo POWER FOR ALL System PBA 18V, a partire da una energia di 1,5 Ah (a partire da 5 celle all'interno della batteria). La tensione della batteria deve essere adatta alla tensione di ricarica del caricabatteria. Non caricare batterie non ricaricabili. Altrimenti sussiste pericolo di incendio e di esplosione.

Tenere il caricabatteria lontano da pioggia e umidità.

La penetrazione di acqua in un apparecchio elettrico aumenta il pericolo di scosse elettriche.

Tenere il caricabatteria pulito.

Se è sporco, sussiste il pericolo di scosse elettriche.

Prima di ogni impiego controllare caricabatteria, cavo e connettore. Non utilizzare il caricabatteria se si riscontrano danni. Non aprire il caricabatteria personalmente e farlo riparare solamente da elettricisti qualificati e utilizzando parti di ricambio originali.

Caricabatteria, cavi e connettori danneggiati aumentano il pericolo di scosse elettriche.

Non mettere in funzione il caricabatteria su un fondo disponibile infiammabile (ad es. carta, tessuti, ecc.) o in un ambiente infiammabile. Per effetto del riscaldamento che si verifica durante l'operazione di ricarica nel caricabatteria sussiste pericolo di incendio.

La sostituzione del cavo di collegamento, quando necessaria, deve essere eseguita da GARDENA o da un servizio di assistenza clienti autorizzato per apparecchi elettrici GARDENA per evitare pericoli per la sicurezza.

Non mettere in funzione il prodotto in carica.

Le presenti norme di sicurezza valgono solo per batterie agli ioni di litio del sistema POWER FOR ALL PBA 18V.

Utilizzare la batteria solo in prodotti dei costruttori del sistema

POWER FOR ALL

Solo in questo modo la batteria viene protetta da pericoloso sovraccarico.

→ Caricare le batterie solamente con caricabatterie consigliati dal produttore. Sussiste pericolo di incendio se su un caricabatteria vengono utilizzate batterie diverse da quelle per le quali esso è destinato.

→ La batteria viene fornita parzialmente carica.

Per garantire le piene prestazioni della batteria, prima di utilizzarla per la prima volta ricaricarla completamente nel caricabatteria.

→ Conservare le batterie lontano dalla portata dei bambini.

→ Non aprire la batteria. Sussiste il pericolo di cortocircuito.

→ Se la batteria è danneggiata o viene utilizzata in modo improprio possono generarsi dei vapori. La batteria può prendere fuoco o esplodere. Fare entrare aria pulita e, in caso di disturbi, consultare un medico. I vapori possono irritare le vie respiratorie.

→ In caso di utilizzo errato o di batteria danneggiata, può fuoriuscire del liquido combustibile dalla batteria. Evitare il contatto. In caso di contatto fortuito risciacquare con acqua. Se il liquido entra in contatto con gli occhi ricorrere aggiuntivamente all'aiuto del medico. I liquidi che fuoriescono dalla batteria possono causare irritazioni cutanee o ustioni.

→ In caso di batteria difettosa può fuoriuscire del liquido e inumidire gli oggetti adiacenti. Verificare le parti interessate. Pulirle o eventualmente sostituirle.

→ Non cortocircuitare la batteria. Tenere la batteria non utilizzata lontano da clip, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo che potrebbero causare un ponte tra i contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o incendi.

→ La batteria può danneggiarsi con oggetti appuntiti come ad es. un ago o un cacciavite oppure mediante l'azione di forze esterne. Può verificarsi un cortocircuito interno e la batteria può prendere fuoco, fumare, esplodere o surriscaldarsi.

→ Non effettuare la manutenzione di batterie danneggiate.

Tutte le operazioni di manutenzione delle batterie devono essere effettuate solo dal produttore o da servizi di assistenza clienti autorizzati.

→ Proteggere la batteria dal calore, ad es. anche dall'esposizione continua al sole, incendio, sporcizia, acqua e umidità. Sussiste pericolo di esplosione e cortocircuito.

→ Mettere in funzione e conservare la batteria solo a una temperatura ambiente compresa tra -20°C e +50°C. Non lasciare la batteria in auto ad es. in estate. In presenza di temperature < 0°C le prestazioni possono subire restrizioni specifiche per gli apparecchi

→ Ricaricare la batteria solo in presenza di temperature ambiente comprese tra 0 °C e +45 °C.

La ricarica a temperature non comprese nell'intervallo indicato danneggia la batteria o aumenta il pericolo di incendio.

Sicurezza elettrica

PERICOLO! Arresto cardiaco!

Questo prodotto durante il suo funzionamento genera un campo elettromagnetico. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesioni gravi o mortali, coloro che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.

Togliere la batteria in caso di emergenza.

Il prodotto non può più essere utilizzato con batterie vecchie (designazione di prodotto PBA 18V..V.).

Proteggere dall'umidità i contatti della batteria.

Sicurezza personale

PERICOLO! Pericolo di soffocamento!

I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontani durante il montaggio.

Verificare il prodotto prima dell'uso.

Non utilizzare il prodotto se è difettoso, ad es. se vi sono fessure sulla carcassa. Non immergere il prodotto nell'acqua.

Utilizzare il prodotto solamente in presenza di luce naturale ovvero di una buona luce artificiale.

PERICOLO! Sono possibili lesioni e/o danni al prodotto!

→ Togliere pressione al sistema prima di staccare il tubo dell'acqua. Indossare sempre occhiali protettivi.

Non utilizzare il prodotto in stato bagnato. Non utilizzare il prodotto in caso di pioggia.

Serrare a fondo tutti i dadi e le viti per assicurarsi che il prodotto sia in buone condizioni.

Non scomporre ulteriormente il prodotto rispetto alla situazione della consegna. Avviso! L'uso di protezioni auricolari e i rumori causati dal prodotto potrebbero far sì che l'utilizzatore non noti la presenza di persone che si avvicinano.

Durante l'utilizzo e il trasporto fare particolare attenzione ai pericoli per altre persone.

Quando si utilizza un apparecchio elettrico rimanere vigili, fare attenzione a ciò che si fa e agire sempre consapevolmente.

Non utilizzare mai gli apparecchi elettrici in condizioni di stanchezza o sotto l'influsso di droghe, alcol o farmaci.

Un momento di disattenzione durante l'utilizzo di apparecchi elettrici può essere causa di gravi lesioni.

Utilizzare il prodotto solo con acqua pulita. Non aggiungere additivi nell'acqua. L'acqua contaminata può danneggiare la pompa e gli accessori.

Non utilizzare o immagazzinare il prodotto in caso di gelo.

Orientare il pulitore lontano da se stessi e da altre persone.

2. MONTAGGIO

PERICOLO! Lesione corporea!

Lesioni agli occhi e ad altre parti del corpo dovute al getto d'acqua.

→ Prima di montare il prodotto, togliere la batteria.

Montare gli accessori e il tubo di aspirazione [fig. A1/A2/A3]:

→ Utilizzare il prodotto solo se il tubo di aspirazione e la lancia a spruzzo sono completamente montati.

Le seguenti lance a spruzzo sono fornite in dotazione:

Lancia a spruzzo corta (ca. 6 cm) Lancia a spruzzo lunga (ca. 35 cm)

I seguenti accessori sono forniti in dotazione:

-Ugello 0° -Ugello 15° -Ugello 40°

Lancia per schiuma (set Premium)

I seguenti accessori devono essere ordinati a parte:

GARDENA Ugello rotativo AquaClean Li art. 9345

1. Premere la lancia a spruzzo idonea ① nel rispettivo attacco ② e ruotarla in senso orario finché non si avverte uno scatto percettibile (chiusura a baionetta).
2. Tirare indietro l'anello ③ del giunto rapido, premere l'accessorio idoneo ④ sulla lancia a spruzzo ① e rilasciare di nuovo l'anello ③. Il giunto è completato quando l'anello si trova di nuovo completamente in avanti (la molla di fissaggio color argento e la sfera color argento non sono più visibili)
3. Ruotare l'accessorio ④ per l'angolo di spruzzatura idoneo. I due ugelli non utilizzati ① possono essere inseriti sui supporti ⑤
4. Collegare il tubo di aspirazione ⑥ al raccordo ⑦

Montare la lancia per schiuma (set Premium) [fig. A4]:

Per la pulizia con detergente, la lancia per schiuma deve essere posizionata in avanti sulla lancia a spruzzo ①. 1. Riempire il serbatoio del detergente (8) con il prodotto detergente. 2. Tirare indietro l'anello ③ del giunto rapido, premere la lancia per schiuma ⑧ sulla lancia a spruzzo ① e rilasciare di nuovo l'anello ③.

Il giunto è completato quando l'anello si trova di nuovo completamente in avanti (la molla di fissaggio color argento e la sfera color argento non sono più visibili).

1. Dosare la quantità di detergente nel pulitore con l'apposito dosatore (9).

Predisporre l'adduzione dell'acqua:

L'alimentazione dell'acqua è possibile mediante la sacca per acqua (set Premium), mediante un serbatoio d'acqua (pozza, grondaia, ecc.) o un rubinetto dell'acqua.

Adduzione dell'acqua mediante la sacca per acqua (set Premium) [fig. A5]:

1. Trasportare la sacca per acqua piena sulla manopola e, se necessario, posarla su un fondo solido.
2. Svitare il coperchio 10.
3. Riempire la sacca per acqua (1) con acqua del rubinetto pulita.
4. Togliere il filtro di aspirazione ②.
5. Spostare la sfera galleggiante 39 verso l'alto.
6. Immergere il tubo ⑥ nella sacca per acqua ①.
7. Fissare il tubo ⑤ con la clip di plastica ④ alla sacca per acqua ⑩. Il tubo ⑥ deve essere completamente immerso nell'acqua.

Adduzione dell'acqua mediante un serbatoio d'acqua [fig. A6]:

1. Immergere il filtro di aspirazione (2) del tubo di aspirazione (6) nel serbatoio dell'acqua. Il filtro di aspirazione (2) deve essere completamente immerso nell'acqua.
2. Spostare la sfera galleggiante in modo che il filtro di aspirazione non tocchi il terreno. In questa modalità si evita di intasare il filtro di aspirazione.
3. Fissare il tubo ⑤ con la clip di plastica (a bordo del serbatoio).

Nell'alimentazione dell'acqua tramite un serbatoio deve essere utilizzato il filtro di aspirazione (2).

Utilizzare solo acqua dolce pulita.

Adduzione dell'acqua mediante un rubinetto dell'acqua [fig. A7]:

Il pulitore è a prova di tenuta con una pressione d'ingresso dell'acqua fino a 1,0 MPa (10,0 bar). Per un risultato di pulizia ottimale non si devono superare una pressione d'ingresso dell'acqua di 0,6 MPa (6,0 bar).

1. Collegare il tubo di aspirazione in dotazione 6 a un rubinetto dell'acqua 15.
2. Aprire il rubinetto. In alternativa è anche possibile collegare un tubo da giardino.

AVVERTENZA!

→ Collegare il rubinetto dell'acqua e staccare il pulitore ad alta pressione dal rubinetto dell'acqua al termine della pulizia.

3. UTILIZZO

PERICOLO! Lesioni corporee!

Lesioni agli occhi e ad altre parti del corpo dovute al getto d'acqua. → Prima di regolare o trasportare il prodotto, togliere la batteria.

Come caricare la batteria [fig. 01/02/03]:

AVVERTENZA!

→ Osservare la tensione di rete. La tensione della fonte elettrica deve coincidere con le indicazioni riportate sulla targhetta del caricabatteria.

Nella dotazione del pulitore a batteria GARDENA art. 14800-55 non sono compresi batteria e caricabatteria.

Grazie all'intelligente processo di ricarica lo stato di carica della batteria viene riconosciuto automaticamente e la batteria viene ricaricata in funzione della sua temperatura e tensione con la corrente di carica ottimale. In questo modo la batteria viene preservata e rimane sempre completamente carica in caso di stoccaggio del caricabatteria.

1. Premere il tasto di sblocco A e togliere la batteria B dal suo alloggiamento.
2. Togliere la batteria (B) dall'involucro protettivo (S).
3. Collegare il caricabatteria (C) ad una presa.
4. Spingere il caricabatteria sulla batteria B.

Quando la spia di carica della batteria sul caricabatteria lampeggia di verde, la batteria è in carica.

Quando la spia di carica della batteria sul caricabatteria è accesa di verde in modo permanente, la batteria è completamente carica (durata della carica, vedi 7. DATI TECNICI).

1. Durante la carica verificare ad intervalli di tempo regolari lo stato della ricarica.
2. Una volta che la batteria (B) è completamente carica, è possibile toglierla dal caricabatteria (C).

Significato degli elementi di visualizzazione: Visualizzazione sul caricabatteria [fig. O3]:

Luce lampeggiante spia di carica della batteria (10)

Luce continua spia di carica della batteria

La ricarica viene segnalata alla luce lampeggiante della spia di carica batteria ⑤.

Nota: la ricarica è possibile solo se la temperatura della batteria è compresa nell'intervallo della temperatura di ricarica consentito, vedi 7. DATI TECNICI.

La luce continua della spia di carica della batteria segnala che la batteria è completamente carica oppure che la temperatura della batteria non è compresa nell'intervallo della temperatura di ricarica consentito e pertanto la batteria non può essere ricaricata. Non appena viene raggiunto l'intervallo di temperatura consentito, la batteria viene ricaricata. Senza batteria inserita, la luce continua della spia di carica della batteria segnala che la spina è inserita nella presa e che il carica-batteria è pronto per l'uso.

Spia dello stato di carica della batteria ⑨ sul prodotto [fig. O4/O6]: Dopo l'avvio del prodotto la spia dello stato di carica della batteria viene visualizzata per 5 secondi.

Stato di carica della batteria / Spia dello stato di carica della batteria

67 - 100 % di carica	®, ® e ® sono accesi di verde
34 - 66 % di carica	® e ® sono accesi di verde
11 - 33 % di carica	® è acceso di verde
0 - 10 % di carica	® lampeggia di verde

Quando il LED ⊙ lampeggia di verde, si deve ricaricare la batteria.

Quando il LED di comunicazione guasti è acceso o lampeggia, vedi 6. ELIMINAZIONE DEI GUASTI.

Pannello di controllo [fig. 05]: Modalità Soft Clean:

La modalità Soft Clean riduce la pressione del getto per la pulizia di superfici delicate. Essa allunga inoltre l'autonomia della batteria.

Esistono 3 diverse modalità operative:

Modalità Soft Clean high (24 bar)	@ non è accesso
Modalità Soft Clean soft (14 bar)	@ lampeggia
Modalità Soft Clean ultra soft (9 bar)	@ è accesso

I valori di pressione indicati possono variare in funzione della pressione in ingresso.

→ Premere il tasto Soft Clean ⑧ sul pannello di controllo fino a quando è visualizzata la modalità desiderata.

Avvio del pulitore [fig. 01/06]:

Se il prodotto non si ferma quando si lascia la leva di avvio, sussiste un pericolo di lesione!

→ Non bypassare i dispositivi di sicurezza o l'interruttore. Non fissare, ad esempio, la leva di avvio sull'impugnatura.

Avvio:

Il prodotto è dotato di un dispositivo di sicurezza (leva di avvio con dispositivo di bloccaggio di sicurezza) che impedisce l'avvio involontario del prodotto.

Il pulitore può essere utilizzato con una batteria solo dopo aver montato l'involucro protettivo nella medesima.

1. Sfilare l'involucro protettivo ⑤ dalla batteria ⑧.
2. Inserire la batteria ⑥ nel suo alloggiamento ⑩ finché non scatta.
3. Premere il blocco di accensione ① sul lato sinistro e tirare la leva di avvio ⑥. Il pulitore si avvia e la spia dello stato di carica della batteria ⑨ viene visualizzata per 5 secondi.
4. Rilasciare nuovamente il blocco di accensione ①. Il pulitore continua a funzionare senza dover premere il blocco di accensione.

Arresto:

1. Rilasciare la leva di avvio (6). Il pulitore si ferma.
2. Chiudere l'alimentazione dell'acqua (ad es. rubinetto dell'acqua).
3. Tirare la leva di avvio per togliere pressione dal sistema.
4. Scollegare il tubo di aspirazione dal pulitore.
5. Premere il tasto di sblocco A e togliere la batteria B dal suo alloggiamento ⑩.

Uso in modalità aspirazione:

1. Premere il blocco di accensione ① sul lato sinistro e tirare la leva di avvio ⑥.
2. Nell'aspirazione disattivare la modalità Soft Clean (LED non è acceso).
3. Aspirare ad altezza limitata (ca. da 0 a 1 m).
4. Attendere fino all'adduzione di acqua e al raggiungimento della piena pressione.
5. Recarsi poi nella propria posizione di lavoro.

Può essere necessario attendere fino a 30 secondi (con grande altezza di aspirazione) fino a quando l'acqua viene alimentata nel sistema di aspirazione. L'altezza di autoadescamento max. è 2 m.

4. MANUTENZIONE

PERICOLO! Lesione corporea!

Lesioni agli occhi e ad altre parti del corpo dovute al getto d'acqua.

→ Prima di procedere alla manutenzione del prodotto, togliere la batteria.

Pulizia del pulitore [fig. M1]:

PERICOLO! Lesione corporea!

Pericolo di lesioni e rischio di danni al prodotto.

→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione). → Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.

Le fessure di areazione devono sempre essere pulite.

1. Pulire le fessure dell'aria con una spazzola morbida (non utilizzare il cacciavite).
2. Dopo l'utilizzo, pulire tutte le parti mobili. In particolare, devono essere rimossi dagli allacciamenti i resti di sporco.
3. Svitare l'attacco ⑦ (eventualmente con una chiave inglese con apertura 17).
4. Rimuovere il collo dell'apparecchio (8) dall'attacco (1) e pulirlo sotto l'acqua corrente.
5. Togliere la lancia a spruzzo ① e lavarla con acqua pulita.
6. Togliere il filtro di aspirazione e pulirlo.
7. Avvitare l'attacco ⑦ a mano sul pulitore.

Come pulire batteria e caricabatterie:

Assicurarsi che la superficie e i contatti del caricabatterie e dell'alloggiamento della batteria siano sempre puliti e asciutti prima di collegare il caricabatterie.

Non utilizzare acqua corrente.

→ Caricabatteria: con un panno morbido e asciutto pulire i contatti e le parti in plastica. → Batteria: pulire di tanto in tanto le fessure di areazione e gli attacchi della batteria con un pennello morbido, pulito e asciutto.

5. CONSERVAZIONE

Messa fuori servizio:

Il prodotto deve essere conservato in un luogo non accessibile ai bambini.

1. Togliere la batteria.
2. Caricare la batteria.
3. Pulire il pulitore, la batteria e il caricabatteria (vedi 4. MANUTENZIONE).
4. Conservare il pulitore, la batteria ed il caricabatteria in luogo asciutto, chiuso e al riparo dal gelo.

Smaltimento:

Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.

IMPORTANTE!

→ Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.

Smaltimento della batteria:

La batteria GARDENA contiene degli ioni di litio che, al termine della propria durata, devono essere smaltite separatamente dai normali rifiuti domestici.

Li-ion

IMPORTANTE!

→ Smaltire le batterie nel o tramite il punto di raccolta locale per il riciclaggio.

1. Scaricare completamente le celle agli ioni di litio (rivolgersi all'Assistenza Clienti GARDENA).
2. Mettere in sicurezza le celle agli ioni di litio da cortocircuiti.
3. Smaltire le celle agli ioni di litio in modo appropriato.

6. ELIMINAZIONE DEI GUASTI

PERICOLO! Lesione corporea!

Lesioni agli occhi e ad altre parti del corpo dovute al getto d'acqua.

→ Prima di rimediare ai guasti del prodotto, togliere la batteria.

Problema Possibile causa Rimedio

Il pulitore non convoglia quasi o affatto acqua	Il serbatoio d'acqua è vuoto. → Riempire il serbatoio d'acqua.
	C'é aria nel systema. → Togliere la lancia e premere la leva di avvio per circa 30 secondi fino a vedere l'adduzione di acqua. Rimon-tare la lancia.
	C'é aria nel systema. → Sfiatarile ilsystema ad altezza limitata. Recarsi poi in posi-zione di lavoro.
	Il filtrlo dell'apparecchio (vedi 4. MANUTENZIONE), il filtrlo di aspirazione o gli ugelli sono intasati. → Pulire il filtrlo dell'apparecchio e il filtrlo di aspirazione. Pulire gli ugelli, ad es. con un ago.
Caduta di pressione durante Il funzionamento	Il filtrlo dell'apparecchio o il filtrlo di aspirazione è sporco. → Pulire il filtrlo dell'apparecchio e il filtrlo di aspirazione (vedi 4. MANUTENZIONE).
	Stato di carica della batteria troppo basso. → Caricare la batteria.
L'acqua viene aspirata male dal serbatoio dell'acqua	Altezza di autoadscamento eccessiva. → Ridurre l'altezza di auto-adscamento.
	C'é aria nel systema. → Togliere la lancia e premere la leva di avvio per circa 30 secondi fino a vedere l'adduzione di acqua. Rimon-tare la lancia.

Problema Possibile causa Rimedio

L'acqua viene aspirata male dal serbatolo dell'acqua	Il filtrlo dell'apparechio o il filtrlo di aspirazione è sporco.	\( \rightarrow \) Pulire il filtrlo dell'apparechio e il filtrlo di aspirazione (vedi 4. MANUTENZIONE).
Il pulitore non si arresta	La leva di avvio è bloccata. \( \rightarrow \) Togliere la batteria e allentare la leva di avvio.
Il pulitore non si avvia o si arrestra.I LED ® lampeggia di verde [fig. 04]	La batteria è scarica. \( \rightarrow \)	Caricare la batteria.
Il pulitore non si avvia o si arrestra.I LED di conmurazione guasti ® è accesso di rosso [fig. 04]	La temperature della batteria non è compresa nell'intervalle consentito.	\( \rightarrow \) Attendere finché la tempe- ratura della batteria si attesta nuovamente tra \( 0 °C \mathrm {e} + 45 °C \) .
	Il pulitore è surriscaldato (ad es. a causa dell'irraggia- mento solare diretto).	\( \rightarrow \) Fare raffreddare il pulitore in un luogo fresco e ombreg- glato.
	Acqua penetrata nella batteria. \( \rightarrow \)	\( \rightarrow \) Fare asciugare la batteria in un luogo asciutto.
	Tra i contatti della batteria nel pulitore sono presenti gocce d'acqua o umidità.	\( \rightarrow \) Rimuovere le gobce d'acqua / l'umidità con un panno asciutto.
	Il molore è bloccalo.	\( \rightarrow \) Rivilgersi all'Assistenza Clienti GARDENA.
	Ugello parzialmente o com- pletamente otturato.	\( \rightarrow \) Pulire l'uglio ad es. con un ago o un filo metallico.
Il pulitore non si avvia o si arresta.I LED di conmurazione guasti ® lampeggia di rosso [fig. 04]	Il prodotto è difettoso.	\( \rightarrow \) Rivilgersi all'Assistenza Clienti GARDENA.
Il pulitore non si avvia o si arrestra.I LED di conmurazione guasti ® non è accesso [fig. 04]	La batteria non è Insertita completenessnel suo alloggiamento.	\( \rightarrow \) Inserire la batteria completa- mente nel suo alloggiamento finché la si sente scattare in posizione.
	La batteria è difettosa.	\( \rightarrow \) Sostituire la batteria.
	Il prodotto è difettoso.	\( \rightarrow \) Rivilgersi all'Assistenza Clienti GARDENA.
La ricarica non è possibile.La spia di carla della batteria ® rimane accesa [fig. 03]	La batteria non è (corretta- mente) collocata.	\( \rightarrow \) Collocare la batteria corretta- mente sul caricabatteria.
	I contatti della batteria sono sporchi.	\( \rightarrow \) Pullire i contatti della batteria (ad es. inserendo e togiendo più volte la batteria. Even- tualmente sostituire la bat- teria).
	La temperatura della batteria non è compresa nell'intervallo della temperatura di ricarla consentito.	\( \rightarrow \) Attendere finché la tempe- ratura della batteria si attesta nuovamente tra \( 0 °C \mathrm {e} + 45 °C \) .
	La batteria è difettosa.	\( \rightarrow \) Sostituire la batteria.
La spia di carca della batteria ® non si accende [fig. 03]	La spina del caricabatteria non è (correttamente) insertita.	\( \rightarrow \) Inserire la spina (completa- mente) nella presa.
	La presa, il cavo di allimen- tazione o il caricabatteria è difettoso.	\( \rightarrow \) Controllare la tensione di rete. Far controllare il carica- batterie da un rivenditore autorizzato o dall'Assistenza Clienti GARDENA.

NOTA: in presenza di altri problemi, rivolgersi all'Assistenza Clienti GARDENA di competenza. Le riparazioni possono essere eseguite solamente dall'Assistenza Clienti GARDENA o da rivenditori specializzati autorizzati da GARDENA.

7. DATI TECNICI

Pulitore a media pressione a batteria	Unità	Valore (art. 14800)
Pressione nominale/Pressione max.	MPa	2,4
Pressione massima della linea di allimentazione	MPa	0,6
Lunghezza tubo di aspirazione	m	5
Altezza di autoadesa-mente max.	m	2

Pulitore a media pressione a batteria Unità Valore (art. 14800)

Max. durata (bateria 2,5 Ah):
Modalità Soft Clean high	min.	15
Modalità Soft Clean soft	min.	19
Modalità Soft Clean ultra soft	min.	38
Max. portata:
Modalità Soft Clean high	l/h	250
Modalità Soft Clean soft	l/h	200
Modalità Soft Clean ultra soft	l/h	100
Max. pressione:
Modalità Soft Clean high	bar	24
Modalità Soft Clean soft	bar	14
Modalità Soft Clean ultra soft	bar	9
Peso con lancia corta (senza batteria)	kg 1,5
Livello di pressione sonora \( L_{\text{pa}}^{1)} \)		68
Incertezza \( K_{\text{pa}} \)	dB (A)	3
Livello di emissione sonora \( L_{WA}^{2)} \); mlsurata		83
Incertezza \( K_{WA} \)	dB (A)	3
Oscillazione mano bracchio \( a_{vwh}^{1)} \)		2,8
Incertezza \( K_{vwh} \)	\( m/s^2 \)	1,5

Procedura di misurazione secondo: EN 60335-2-54 EN 60335-2-79

NOTA: Il valore di emissione delle vibrazioni fornito è stato misurato in base a una procedura di verifica normata e può essere utilizzato per un confronto tra apparecchi elettrici. Questo valore può essere utilizzato anche per la valutazione provvisoria dell'esposizione.

Il valore di emissione delle vibrazioni può variare durante l'utilizzo effettivo dell'apparecchio elettrico.

Batteria di sistema Unità Valore (art. 14903) PBA 18V/2,5Ah W-B

Tensione batteria V (DC) 18

Capacità della batteria Ah 2,5

Numero di celle (ioni di litio) 5

Caricabatterie adeguati per batterie delsystema POWER FOR ALL: AL 18..CV.

Caricabatteria Unità Valore (art. 14900) AL 1810 CV P4A

Corrente di rete V (AC) 220 - 240
Frequenza di rete Hz 50 - 60
Potenza nominale W 26
Tensione di ricerica della batteria	V (DC) 18
Corrente di carica max. batteria	mA 1000
Tempo di ricerica della batteria 80%/97 - 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Intervallo della temperatura di ricerica consentito	°C 0 - 45
Peso secondo la procedura EPTA 01:2014	kg 0,17
Grado di protezione		☐ / ☐

Batteria adeguata del sistema POWER FOR ALL: PBA 18V.

1. ACCESSORI

GARDENA Ugello rotatto AquaClean Li	Per lo sporco ostinato (causato da muschio o Intemperle).	art. 9345
Batteria di systema	Batteria per durale ulteriori o per la sostituzione.
GARDENA
PBA 18V/45 P4A		art. 14903
PBA 18V/72 P4A		art. 14905
Caricabatterie rapido	Per caricare rapidamente la batteria del systema	art. 14901
GARDENA AL 1830 CV P4A	POWER FOR ALL PBA 18V..W..

9. SERVIZIO/GARANZIA

Servizio:

Prendere contatto all'indirizzo sul retro.

Dichiarazione di garanzia:

In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.

GARDENA Manufacturing GmbH, per tutti i nuovi prodotti originali GARDENA, fornisce una garanzia di 2 anni che decorre dal primo acquisto presso il rivenditore, se i prodotti sono stati impiegati esclusivamente per l'uso privato. La presente garanzia del produttore non si applica a prodotti acquistati sul mercato secondario. Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da ricondurre, in modo provato, a carenze del materiale o di fabbricazione. La garanzia verrà espletata mediante la fornitura di un prodotto sostitutivo completamente funzionale o la riparazione del prodotto difettoso da inviare gratuitamente a GARDENA; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetto alle seguenti disposizioni:

• Il prodotto è stato usato per lo scopo previsto secondo le indicazioni contenute nelle istruzioni di funzionamento. L'acquirente o altre persone non hanno provato ad aprire o a riparare il prodotto.
• Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali GARDENA.
• Esibizione della ricevuta di acquisto.

Restano escluse dalla garanzia l'usura normale di parti e componenti (ad esempio su lame, elementi di fissaggio di lame, turbine, lampadine, cinghie trapezoidali e dentate, giranti, filtri d'aria, candele di accensione), modifiche estetiche nonché parti usurate e materiali di consumo.

La presente garanzia del produttore è limitata alla fornitura di ricambi e alla riparazione secondo le condizioni sopra riportate. La garanzia del produttore non giustifica altri diritti nei nostri confronti, in quanto produttore, ad esempio al risarcimento danni. La presente garanzia del produttore non intacca ovviamente i diritti alla prestazione di garanzia esistenti, per legge e contratto, nei confronti del rivenditore/venditore.

La garanzia del produttore è soggetta al diritto della Repubblica Federale di Germania.

In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, insieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza GARDENA.

Il filtro e gli accessori (ad es. la sacca per acqua) sono parti usurate e pertanto sono escluse dalla garanzia.

Telefono: (+41) (0) 62 887 37 90

[e-mail]

Turchia

Dost Bahçegi Dis Ticaret

Mümessillik A.S

Yunus Mah. Adil Sok. No:3

Ic Kapi No: 1 Kartal

34873 Istanbul

Telefono: ([phone]

info@ dostbahce.com.tr

Ucraina / YkpaHa
