Tipo de producto	Limpiador de media presión a batería
Marca	Gardena
Modelo	AquaClean 2418V P4A
Referencia	14800 (estándar) / 14800-55 (sin batería) / 14800-20 (kit Premium)
Presión máxima (modo high)	24 bar (2,4 MPa)
Presión máxima (modo soft)	14 bar
Presión máxima (modo ultra soft)	9 bar
Presión de alimentación máx.	6 bar (0,6 MPa)
Caudal máx. (modo high)	250 l/h
Caudal máx. (modo soft)	200 l/h
Caudal máx. (modo ultra soft)	100 l/h
Longitud de la manguera de aspiración	5 m
Altura de aspiración máx.	2 m
Autonomía máx. (batería 2,5 Ah, modo high)	15 min
Autonomía máx. (batería 2,5 Ah, modo soft)	19 min
Autonomía máx. (batería 2,5 Ah, modo ultra soft)	38 min
Peso (sin batería)	1,5 kg
Nivel de presión acústica (LpA)	68 dB(A)
Nivel de potencia acústica (LWA)	83 dB(A)
Vibración mano-brazo (avh)	2,8 m/s²
Alimentación	Batería Li-ion 18 V (sistema POWER FOR ALL PBA 18V)
Cargador compatible	AL 1810 CV P4A (ref. 14900) o AL 1830 CV P4A (ref. 14901)
Temperatura de carga admisible	0 °C a 45 °C
Garantía del fabricante	2 años
Uso previsto	Limpieza de losas, herramientas de jardín, bicicletas, vehículos, barcos y limpieza suave en jardín privado
Accesorios incluidos	3 boquillas (0°, 15°, 40°), lanzas corta y larga, manguera de aspiración; kit Premium: bolsa de agua y lanza de espuma adicionales

Preguntas frecuentes - AquaClean 2418V P4A GARDENA

¿Cómo cargar la batería del Gardena AquaClean 2418V P4A?

Utilice el cargador AL 1810 CV P4A (ref. 14900) suministrado. Enchufe el cargador a una toma de corriente, luego deslice la batería POWER FOR ALL PBA 18V sobre el cargador. El indicador verde parpadea durante la carga y se enciende de forma continua cuando la batería está llena. Cargue solo entre 0 °C y 45 °C.

¿Cuáles son los modos de limpieza disponibles?

El aparato dispone de tres modos: High (24 bar) para una limpieza estándar, Soft (14 bar) para superficies frágiles y Ultra Soft (9 bar) para una limpieza muy suave. Presione la tecla Soft-Clean del panel de control para cambiar entre modos.

¿Puedo usar directamente agua del grifo con el limpiador?

Sí, puede conectar la manguera de aspiración a un grifo. La presión de admisión no debe superar 6 bar. Después del uso, cierre el grifo y desconecte la manguera.

¿Cómo instalar las lanzas y las boquillas?

Inserte la lanza deseada en el soporte y gírela hasta que encaje. Para las boquillas, tire del anillo del conector rápido hacia atrás, inserte la boquilla y luego suelte el anillo. Verifique que el resorte de seguridad esté en su lugar.

¿Qué hacer si el limpiador no arranca o se detiene durante el uso?

Verifique primero que la batería esté cargada (indicador verde) y bien insertada hasta oír un clic. Si el LED de fallo parpadea en rojo, el aparato está sobrecalentado o la batería está fuera del rango de temperatura. Deje enfriar e intente de nuevo. Consulte la tabla de solución de problemas en el manual.

¿Cómo limpiar las boquillas obstruidas?

Retire la boquilla de la lanza. Use una aguja o un hilo fino para desobstruir el orificio. Enjuague luego con agua limpia. Verifique también el filtro del aparato y el filtro de aspiración, límpielos si es necesario.

¿Cuál es la presión máxima que entrega el AquaClean 2418V P4A?

La presión máxima en modo High es de 24 bar (2,4 MPa). En modo Soft es de 14 bar y en modo Ultra Soft de 9 bar. Estos valores pueden variar según la presión de entrada.

¿El aparato es adecuado para lavar un coche?

Sí, es adecuado para la limpieza de vehículos. Use preferiblemente el modo Soft (14 bar) para evitar dañar la pintura. No use nunca productos de limpieza agresivos y mantenga una distancia suficiente.

¿Cómo guardar correctamente el limpiador después del uso?

Retire la batería, vacíe el depósito de agua si se usó, limpie los filtros y las boquillas. Guarde el aparato en un lugar seco, cerrado y protegido de las heladas. Almacene la batería a temperatura ambiente entre -20 °C y +50 °C.

¿Qué hacer en caso de fuga de agua en los conectores?

Verifique que los conectores estén bien apretados. Limpie las juntas y los filtros. Si la fuga persiste, revise el estado de la manguera de aspiración y los conectores. Use solo accesorios originales Gardena. Si el problema proviene del producto, contacte al servicio posventa.

MANUAL DE USUARIO AquaClean 2418V P4A GARDENA

(a) según la Directiva 2012/19/UE)

ES Limpiador de media presión con Accu

1. SEGURIDAD. 48 2. MONTAJE 49 3. MANEJO 50 4. MANTENIMIENTO 50
2. ALMACENAMIENTO 51 6. SOLUCIÓN DE AVERÍAS 51 7. DATOS TÉCNICOS 52 8. ACCESORIOS 52 9. SERVICIO/GARANTÍA 52

Traducción de las instrucciones de empleo originales.

Este producto no debe ser utilizado por niños. Vigile a los niños y asegúrese de que no puedan jugar con el producto. Las personas con incapacidad física, sensorial o mental, o bien con falta de experiencia y conocimientos, solo pueden usar este producto bajo la supervisión de una persona responsable, o si son instruidas en cuanto al empleo seguro del producto y comprenden los posibles peligros resultantes.

Uso adecuado:

El Limpiador de media presión con Accu GARDENA está concebido para limpiar baldosas, muebles y herramientas de jardín, bicicletas, vehículos y embarcaciones, así como para rociar plantas para eliminar la suciedad de las hojas en jardines domésticos y de aficionados.

El producto no ha sido concebido para un funcionamiento continuo.

¡PELIGRO! Lesiones corporales!

→ No utilice el producto para lavar a personas, animales o cables eléctricos.

Elementos incluidos en el set: ref. 14800-20 Set Premium ref. 14800-55

Limpador	xxx
Bateria	xxx-
Cargador	xxx-
3 boquillas	xxx
Manguera	xxx
Bolsa de agua	-x-
Lanza de espuma	-x-

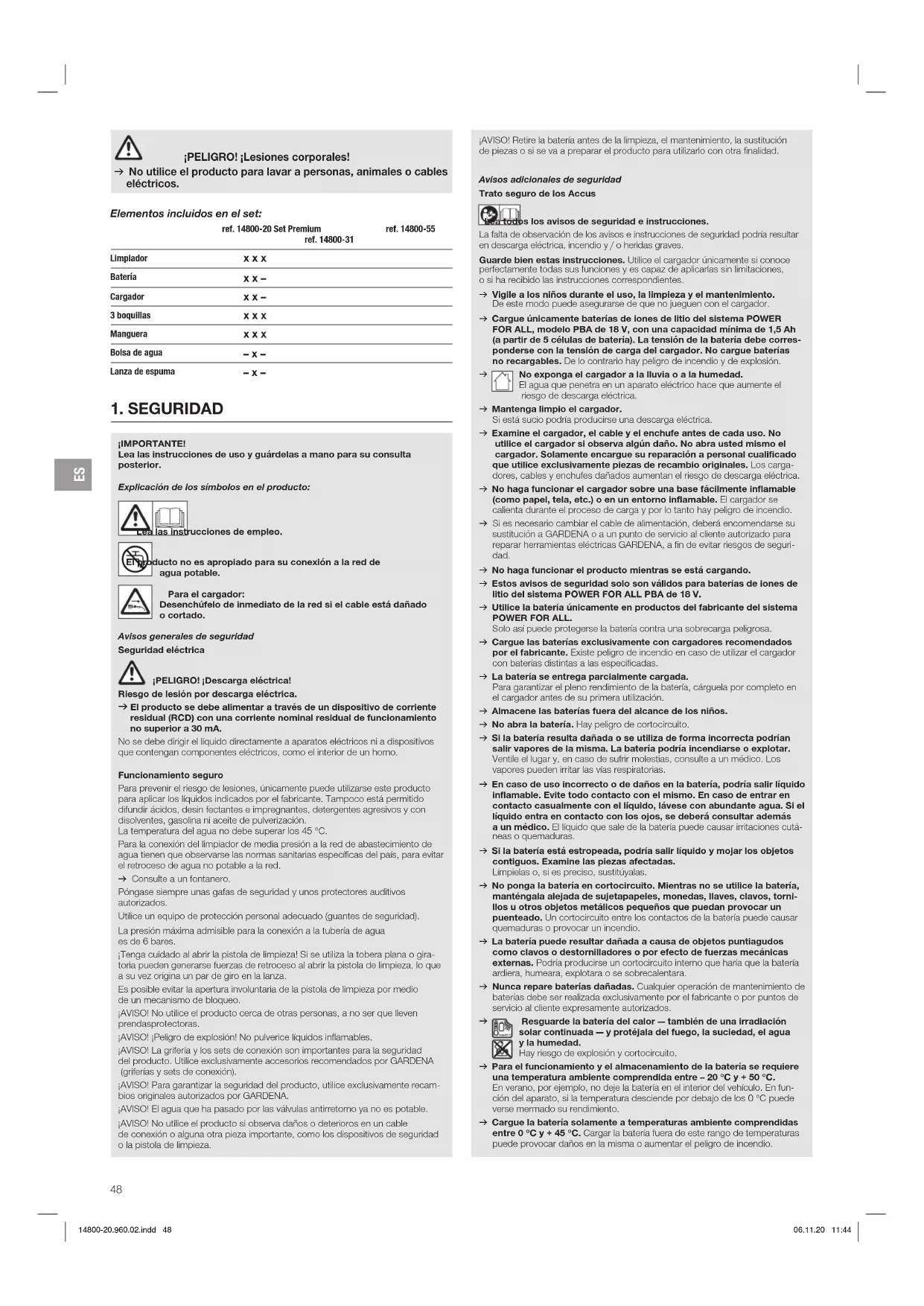

1. SEGURIDAD

¡IMPORTANTE!

Lea las instrucciones de uso y guárdelas a mano para su consulta posterior.

Explicación de los símbolos en el producto:

las instrucciones de empleo.

Para el cargador: Desenchúfelo de inmediato de la red si el cable está dañado o cortado.

Avisos generales de seguridad

Seguridad eléctrica

¡PELIGRO! ¡Descarga eléctrica!

Riesgo de lesión por descarga eléctrica.

→ El producto se debe alimentar a través de un dispositivo de corriente residual (RCD) con una corriente nominal residual no superior a 30 mA.

No se debe dirigir el líquido directamente a aparatos eléctricos ni a dispositivos que contengan componentes eléctricos, como el interior de un horno.

Para prevenir el riesgo de lesiones, únicamente puede aplicarse este producto para aplicar los líquidos indicados por el fabricante. Tampoco está permitido difundir ácidos, desinfectantes e impregnantes, detergentes agresivos y con disolventes, gasolina ni aceite de pulverización.

La temperatura del agua no debe superar los 45 °C.

Para la conexión del limpiador de media presión a la red de abastecimiento de agua, tiene que observarse las normas sanitarias específicas del país, para evitar el retroceso de agua no potable a la red.

→ Consulte a un fontanero.

Póngase siempre unas gafas de seguridad y unos protectores auditivos autorizados.

Utilice un equipo de protección personal adecuado (guantes de seguridad).

La presión máxima admisible para la conexión a la tubería de agua es de 6 bares.

Tenga cuidado al abrir la pistola de limpieza. Si se usa la tobera plana o giratoria, pueden generarse fuerzas de retroceso al abrir la pistola de limpieza, lo que a su vez origina un par de giro en la lanza.

Es posible evitar la apertura involuntaria de la pistola de limpieza por medio de un mecanismo de bloqueo.

AVISO: No utilice el producto cerca de otras personas, a no ser que lleven prendas protectoras.

¡AVISO! ¡Peligro de explosión! No pulverice líquidos inflamables.

AVISO: La grifería y los sets de conexión son importantes para la calidad del producto. Utilice exclusivamente accesorios recomendados por GARDENA (griferías y sets de conexión).

¡AVISO! Para garantizar la calidad del producto, utilice exclusivamente recambios originales autorizados por GARDENA.

¡AVISO! El agua que ha pasado por las válvulas antirretorno ya no es potable.

¡AVISO! No utilice el producto si observa daños o deterioros en un cable de conexión o alguna otra pieza importante, como los dispositivos de seguridad o la pistola de limpieza.

¡AVISO! Retire la batería antes de la limpieza, el mantenimiento, la sustitución de piezas o si se va a preparar el producto para utilizarlo con otra finalidad.

Avisos adicionales de seguridad

Trato seguro de los acumuladores

Lee los avisos de seguridad e instrucciones. La falta de observación de los avisos e instrucciones de seguridad podría resultar en descarga eléctrica, incendio y/o heridas graves. Guarde bien estas instrucciones. Utilice el cargador únicamente si conoce perfectamente todas sus funciones y es capaz de aplicarlas sin limitaciones, o si ha recibido las instrucciones correspondientes. → Vigile a los niños durante el uso, la limpieza y el mantenimiento. De este modo puede asegurarse de que no jueguen con el cargador. → Cargue únicamente baterías de iones de litio del sistema POWER FOR ALL, Modelo PBA de 18 V, con una capacidad mínima de 1,5 Ah (a partir de 5 celdas de batería). La tensión de la batería debe corresponder con la tensión de carga del cargador. No cargue baterías no recargables. De lo contrario hay peligro de incendio y de explosión. → No exponga el cargador a la lluvia o a la humedad. El agua que penetra en un aparato eléctrico aumenta el riesgo de descarga eléctrica. → Mantenga limpio el cargador. Si está sucio podría producirse una descarga eléctrica. → Examine el cargador, el cable y el enchufe antes de cada uso. No utilice el cargador si observa algún daño. No abra usted mismo el cargador. Solamente encargue su reparación a personal cualificado que utilice exclusivamente piezas de recambio originales. Los cargadores, cables y enchufes dañados aumentan el riesgo de descarga eléctrica. → No haga funcionar el cargador sobre una base fácilmente inflamable (como papel, tela, etc.) o en un entorno inflamable. El cargador se calienta durante el proceso de carga y por lo tanto hay peligro de incendio. → Si es necesario cambiar el cable de alimentación, deberá encomendarse su sustitución a GARDENA o a un punto del servicio al cliente autorizado para reparar herramientas eléctricas GARDENA, a fin de evitar riesgos de seguridad. → No haga funcionar el producto mientras se está cargando. → Estos avisos de seguridad solo son válidos para baterías de iones de litio del sistema POWER FOR ALL PBA de 18 V. → Utilice la batería únicamente en productos del fabricante del sistema POWER FOR ALL. Solo así puede protegerse la batería contra una sobrecarga peligrosa. → Cargue las baterías exclusivamente con cargadores recomendados por el fabricante. Existe peligro de incendio en caso de usar el cargador con baterías distintas a las especificadas. → La batería se entrega parcialmente cargada. Para garantizar el pleno rendimiento de la batería, cárguela por completo en el cargador antes de su primera utilización. → Almacene las baterías fuera del alcance de los niños. → No abra la batería. Hay peligro de cortocircuito. → Si la batería resulta dañada o se usa de forma incorrecta podrían salir vapores de la misma. La batería podría incendiarse o explotar. Ventile el lugar y, en caso de sufrir molestias, consulte a un médico. Los vapores pueden irritar las vías respiratorias. → En caso de uso incorrecto o de daños en la batería, podría salir líquido inflamable. Evite todo contacto con el mismo. En caso de entrar en contacto casualmente con el líquido, lávese con abundante agua. Si el líquido entra en contacto con los ojos, se deben consultar además a un médico. El líquido que sale de la batería puede causar irritaciones cutáneas o quemaduras. → Si la batería está estropeada, puede salir líquido y mojar los objetos contiguos. Examine las piezas afectadas. Límpielas o, si es preciso, sustitúyalas. → No ponga la batería en cortocircuito. Mientras no se utilice la batería, manténgala alejada de sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan provocar un puenteado. Un cortocircuito entre los contactos de la batería puede causar quemaduras o provocar un incendio. → La batería puede dañarse a causa de objetos punzantes como clavos o destornilladores o por efecto de fuerzas mecánicas externas. Podría producirse un cortocircuito interno que haría que la batería ardiera, humeara, explotara o se sobrecalentara. → Nunca repare baterías dañadas. Cualquier operación de mantenimiento de baterías debe ser realizada exclusivamente por el fabricante o por puntos de servicio al cliente expresamente autorizados. → Resguarde la batería del calor - también de una irradiación solar continua - y protéjala del fuego, la suciedad, el agua y la humedad. Hay riesgo de explosión y cortocircuito. → Para la carga y el almacenamiento de la batería se requiere una temperatura ambiente comprendida entre -20 °C y +50 °C. En verano, por ejemplo, no deje la batería en el interior del vehículo. En función del aparato, si la temperatura desciende por debajo de los 0 °C puede verse mermado su rendimiento. → Cargue la batería solamente a temperaturas ambiente comprendidas entre 0 °C y +45 °C. Cargar la batería fuera de este rango de temperaturas puede provocar daños en la misma o aumentar el peligro de incendio.

Seguridad eléctrica

¡PELIGRO! ¡Parada cardíaca!

Este producto genera un campo electromagnético durante el funcionamiento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deberán consultar al médico y al fabricante del implante antes de usar este producto.

Retire el acumulador en caso de emergencia.

El aparato no puede usarse con baterías de cierta antigüedad (designación del producto PBA 18V.-V).

Resguarde los contactos de la batería de la humedad.

Seguridad personal

¡PELIGRO! ¡Peligro de asfixia!

Las piezas pequeñas se pueden ingerir con facilidad. Los niños pequeños corren el riesgo de asfixiarse con la bolsa. Por este motivo, mantenga a los niños pequeños alejados del lugar de montaje.

Examine el producto antes de uso.

No utilice el producto si se encuentra dañado o deteriorado, especialmente si tiene la carcasa agrietada.

No sumerja el producto.

Utilice el producto solo con luz diurna o buena luz artificial.

¡PELIGRO! ¡Lesiones corporales y daños en el producto!

Elimine la presión del sistema antes de desacoplar la manguera.

Póngase siempre protección ocular.

No lo utilice si está mojado. No lo utilice si llueve.

Mantenga bien apretadas todas las tuercas, pernos y tornillos para asegurar que el producto está en unas condiciones de uso seguras.

No desmonte el producto más allá del estado en que se le ha entregado.

¡Aviso! Es posible que no se dé cuenta de que se acercan personas debido al ruido producido por el aparato y por ello use protección de los oídos.

Durante el funcionamiento y el transporte del producto preste una atención especial al peligro que puede representar para otras personas.

Proceda con cuidado y atención, así como use el sentido común al trabajar con herramientas eléctricas.

No utilice una herramienta eléctrica cuando esté cansado(a) o bajo la influencia de drogas, alcohol o medicinas.

La falta de atención por tan solo un momento durante el funcionamiento de una herramienta eléctrica pueda causar lesiones graves.

Utilice el producto únicamente con agua limpia. No agregue aditivos al agua. Si el agua contiene sal, puede resultar dañada la bomba y los accesorios. No utilice el producto en caso de heladas ni lo deje expuesto a temperaturas bajo cero.

No dirija el chorro a sí mismo ni a otras personas.

2. MONTAJE

¡PELIGRO! Lesiones corporales.

El chorro de agua puede causar lesiones oculares y corporales.

→ Retire la batería antes de montar el producto.

Montaje de los complementos y la manguera de aspiración [fig. A1/A2/A3]:

→ El producto solo se puede usar si la manguera de aspiración y la lanza pulverizadora están completamente montadas.

Se suministra con las siguientes lanzas pulverizadoras:

Lanza corta (aprox. 6 cm) Lanza larga (aprox. 35 cm)

Se suministra con los siguientes complementos:

- Boquilla de 0° - Boquilla de 15° - Boquilla de 40° Lanza de espuma (set Premium)

Los siguientes cabezales están disponibles como accesorios: - Tobera rotatoria AquaClean Li GARDENA ref. 9345

1. Inserte la lanza pulverizadora deseada ① en el portalanzas ② y gírela en sentido horario, hasta que se oiga cómo encaja (cierre bayoneta).
2. Desplace hacia atrás la arandela ③ del set de conexión rápida, acople el complemento deseado ④ a la lanza pulverizadora ① y suelte la arandela ③.

Se ha completado el acoplamiento cuando la arandela vuelve a estar delante de todo (y ya no se ve el resorte de sujeción plateado ni las bolas plateadas).

1. Gire el complemento ① hasta obtener el ángulo de pulverización que desea. Puede insertar las dos boquillas (4) que no vaya a utilizar en los alojamientos correspondientes (6).
2. Acople la manguera de aspiración 8 a la conexión 7.

Montaje de la lanza de espuma (set Premium) [fig. A4]:

Para limpiar con detergentes o productos de limpieza se puede acoplar la lanza de espuma a la parte delantera de la lanza corta ①.

1. Llene el recipiente con el producto de limpieza.
2. Desplace hacia atrás la arandela ③ del set de conexión rápida, acople la lanza de espuma ⑧ a la lanza pulverizadora ① y suelte la arandela ③.

Se ha completado el acoplamiento cuando la arandela vuelve a estar delante de todo (y ya no se ve el resorte de sujeción plateado ni las bolas plateadas).

1. Dosifique la cantidad de producto de limpieza con la rueda dosificadora 9.

Suministro de agua:

Puede extraer el agua de la bolsa de agua (set Premium), de un depósito de agua (estanque, barril colector de agua de lluvia, etc.) o del grifo.

Suministro de agua procedente de la bolsa de agua (set Premium) [fig. A5]:

1. Lleve la bolsa de agua llena por el asa y deposítela sobre suelo firme cuando vaya a utilizarla.
2. Desenrosque el tapón (g).
3. Llene la bolsa de agua con agua de grifo limpia.
4. Retire el filtro de aspiración (2).
5. Desplace hacia arriba la bola flotante 18.
6. Sumerja la manguera ⑥ en la bolsa de agua ①.
7. Sujete la manguera ⑤ a la bolsa de agua ① por medio del clip de plástico ④.

La manguera ⑥ tiene que quedar completamente sumergida.

Suministro de agua procedente de un depósito de agua [fig. A6]:

1. Sumerja el elemento de aspiración (2) de la manguera de aspiración (6) en el depósito de agua. El elemento de aspiración (2) debe quedar completamente sumergido.
2. Desplace la bola flotante de manera que el filtro de aspiración no toque el fondo.

Esto evita que se obture el filtro de aspiración.

1. Sujete la manguera al borde del depósito por medio del clip de plástico 14.

Si el agua procede de un depósito, debe utilizarse el filtro de aspiración (2).

Únicamente debe utilizarse agua dulce limpia.

Suministro de agua procedente del grifo [fig. A7]:

El limpiador es seguro contra fugas hasta una presión de entrada del agua de 1,0 MPa (10,0 bares). Para obtener un resultado de limpieza óptimo, no obstante, la presión de entrada del agua no debe sobrepasar los 0,6 MPa (6,0 bares).

1. Acople la manguera de aspiración adjunta a un grifo.
2. Abra el grifo.

También tiene la posibilidad de acoplar una manguera de jardín.

¡ATENCIÓN!

→ Cierre el grifo y desacople el limpiador una vez finalizada la limpieza.

3. MANEJO

¡PELIGRO! ¡Lesiones corporales! El chorro de agua puede causar lesiones oculares y corporales. → Retire la batería antes de ajustar o transportar el producto.

Cargar el acumulador [fig. 01/02/03]:

¡ADVERTENCIA!

→ Tenga en cuenta la tensión de red. La tensión de la fuente eléctrica debe coincidir con la indicada en la placa de características del cargador.

El limpiador con acumulador GARDENA ref. 14800-55 no incluye la batería ni el cargador en el volumen de entrega.

El procedimiento inteligente de carga reconoce automáticamente el nivel de carga de la batería y la carga con la corriente óptima teniendo en cuenta la temperatura y la tensión de la batería.

Esto preserva la batería y permite tenerla completamente cargada cuando está guardada en el cargador.

1. Apriete la tecla de desbloqueo A y retire la batería B de su alojamiento D.
2. Saque la batería (B) de la funda (S).
3. Conecte el cargador a una toma de red.
4. Acople el cargador a la batería B.

Cuando el indicador de carga de la batería que hay en el cargador parpadea en verde, se está cargando la batería.

Cuando el indicador de carga de la batería que hay en el cargador permanece encendido en verde, significa que la batería está completamente cargada.

Para la duración de la carga, consulte 7. DATOS TÉCNICOS.

1. Compruebe a intervalos regulares de tiempo el estado de carga, especialmente si está cargando.
2. Cuando la batería (B) esté completamente cargada, ya puede retirarla del cargador (C).

Significado de los indicadores: Indicador del cargador [fig. O3]:

Luz intermitente de carga de la batería ⑥

El proceso de carga se visualiza mediante el parpadeo del indicador de carga de la batería (5).

Nota: solo es posible cargar si la temperatura de la batería se encuentra dentro del rango admisible de temperaturas, consulta 7. DATOS TÉCNICOS.

Luz fija del indicador de carga de la batería

La luz fija del indicador de carga de la batería señaliza que la batería ya está completamente cargada o que la temperatura de la batería está fuera del rango admisible de temperaturas y, por lo tanto, no es posible cargarla. En cuanto se alcanza una temperatura admisible, se procede a cargar la batería.

Si la batería no está acoplada, la luz fija del indicador de carga de la batería significa que el enchufe está conectado a la toma de corriente y que el cargador está listo para el funcionamiento.

Indicador de nivel de energía de la batería en el producto [fig. O4/O6]:

Tras poner en marcha el producto, el indicador del nivel de carga de la batería se enciende durante 5 segundos.

Nivel de energía de la batería Indicador del nivel de energía de la batería

un 67 a un 100 % de la carga	①, ② y ③ se iluminan en verde
un 34 a un 66 % de la carga	④ y ⑤ se iluminan en verde
un 11 a un 33 % de la carga	⑥ se ilumina en verde
un 0 a un 10 % de la carga	⑦ parpadea en verde

Si el LED ① parpadea en verde, debe cargarse la batería.

Si el LED de error se enciende o parpadea, consulte 6. SOLUCIÓN DE AVERÍAS.

Panel de control [fig. 05]:

Modo Soft-Clean:

El Modelo Soft-Clean reduce la presión de pulverización, para poder limpiar superficies delicadas. Además, prolonga el funcionamiento de la batería.

Hay 3 modos operativos distintos:

Modo Soft-Clean high (24 bares) no se enciende

Modo Soft-Clean soft (14 bares) parpadea

Modo Soft-Clean ultra soft (9 bares) se enciende

Las presiones indicadas pueden variar en función de la presión de entrada.

→ Pulse repetidamente la tecla Soft-Clean (e) del panel de control hasta que aparezca el modo que desea.

Puesta en marcha del limpiador [fig. 01/06]:

¡PELIGRO! Lesiones corporales!

Riesgo de lesión si el producto no se detiene al soltar la palanca de arranque.

No puente nunca los dispositivos de seguridad ni los interruptores. Por ejemplo, no fije la palanca de arranque al asa de fijación.

Puesta en marcha:

El producto está equipado con un dispositivo de seguridad (palanca de arranque con bloqueo de seguridad) que evita una conexión accidental del producto.

El limpiador solo puede utilizarse con batería si esta se encuentra bajo el centro de la funda (5).

1. Introduzca la batería (8) en la funda protectora (5).
2. Monte el acumulador en el alojamiento del acumulador hasta que quede encajado emitiendo un sonido perceptible.
3. Presione el bloqueo de seguridad 1 del lado izquierdo y tire de la palanca de arranque 6. El limpiador se pone en marcha y el indicador de nivel de carga de la batería 4 se enciende durante 5 segundos.
4. Suelte el bloqueo de seguridad. El limpiador sigue funcionando sin necesidad de mantener presionado el bloqueo de seguridad.

Parada:

1. Suelte la palanca de arranque. El limpiador se detiene.
2. Interrumpa el suministro de agua (p. ej., del grifo).
3. Tire de la palanca de arranque para eliminar la presión del sistema.
4. Desacople la manguera de aspiración del limpiador.
5. Apriete la tecla de desbloqueo 4 y retire la batería 8 de su alojamiento (6).

Uso en modo de aspiración:

1. Presione el bloqueo de seguridad del lado izquierdo y tire de la palanca de arranque.
2. Desconecte el modo Soft-Clean para aspirar (el LED está apagado).
3. Aspire a poca altura (aprox. 0 a 1 m).
4. Espere a que se impulse el agua y se haya alcanzado toda la presión.
5. Diríjase a su posición de trabajo.

Si la altura de aspiración es considerable, puede transcurrir hasta 30 segundos hasta que se impulse el agua en el modo de aspiración. La altura máxima de extracción es de 2 m.

4. MANTENIMIENTO

¡PELIGRO! ¡Lesiones corporales!

El chorro de agua puede causar lesiones oculares y corporales.

→ Retire la batería antes de realizar el mantenimiento del producto.

Limpieza del limpiador [fig. M1]:

¡PELIGRO! ¡Lesiones corporales!

Riesgo de lesión y riesgo de dañar el producto.

No limpie el producto con agua ni tampoco con un chorro de agua (particularmente no limpie utilizando alta presión). → No limpie con productos químicos, inclusive bencina ni disolventes. Algunos pueden destruir piezas de plástico importantes.

Las entradas de aire de ventilación siempre deben estar limpias.

1. Limpie las entradas de aire de ventilación con un cepillo blando (no utilice un destornillador).
2. Después de cada uso, limpie todas las piezas móviles. Ante todo retire restos de suciedad de las conexiones.
3. Desenrosque el conector (si es preciso, con una llave de ancho 17).
4. Extraiga el filtro de la herramienta (del conector) y lávelo con agua abundante.
5. Retire la lanza pulverizadora ① y enjuáguela con agua limpia.
6. Extraiga el filtro de aspiración y limpie el filtro de aspiración.
7. Enrosque firmemente el conector ⑦ al limpiador.

Limpieza del Accu y del cargador:

Asegúrese de que la superficie y los contactos del Accu y del cargador siempre estén limpios y secos antes de conectar el cargador.

No utilice agua corriente.

→ Cargador: Limpie los contactos y las piezas de plástico con un paño suave y seco. → Batería: Limpie de vez en cuando las entradas de aire de ventilación y los contactos de la batería con un pincel suave, limpio y seco.

5. ALMACENAMIENTO

Puesta fuera de servicio:

El producto se debe guardar fuera del alcance de los niños.

1. Retire el Accu.
2. Cargue el Accu.
3. Limpie el limpiador, la batería y el cargador de la batería (consulte 4. MANTENIMIENTO).
4. Guarde el limpiador, la batería y el cargador de la batería en un lugar seco, cerrado y a prueba de heladas.

Cómo eliminar el producto:

según la Directiva 2012/19/UE

El producto no deberá eliminarse con la basura doméstica normal. Se deberá eliminar según las normativas medioambientales vigentes locales.

¡IMPORTANTE!

→ Elimine el producto a través o por medio del puesto recolector de reciclaje del municipio respectivo.

Cómo eliminar el acumulador:

El acumulador GARDENA contiene células de iones de litio que no se pueden juntar con las basuras domésticas normales al final de su vida útil.

Li-ion

¡IMPORTANTE!

→ Elimine los acumuladores a través o por medio del puesto recolector de reciclaje del municipio respectivo. 1. Descargue las células de iones de litio por completo (diríjase al Servicio Técnico de GARDENA). 2. Asegure los contactos de las células de iones de litio contra cortocircuito. 3. Elimine adecuadamente las células de iones de litio.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO! ¡Lesiones corporales!

El chorro de agua puede causar lesiones oculares y corporales.

→ Retire la batería antes de solucionar problemas del producto.

Problema Posible causa Solución

No sale casing não o nada de agua del limpiador	El depósito de agua está vacio. → Llene el depósito de agua.
	Hay aire en el sistemas. → Retire la lanza y preslone la patanca de arranque durante aprox. 30segundos hasta que vea que se impulsa el agua. Vuelva a montar la lanza.

Problema Posible causa Solución

No sale casi nada o nada de agua del limpiador	Hay aire en el sistemas. → Purgue el sistemas a escasa alta. Dirijase a la posición de trabajo.
	El filtró de la herramienta (consulte 4. MANTENIMIENTO), el filtró de aspiración o las boquillas está atascadas.	→ Limpie el filtró de la herramienta y el filtró de aspiración. Limpies las boquillas con una aguja, por典型案例.
Caía de presión durante el funcionaimiento	El filtró de la herramienta o el filtró de aspiración está sucios.	→ Limpie el filtró de la herramienta y el filtró de aspiración (consulte 4. MANTENIMIENTO).
	El nivel de energia de la báreria es insufiente.	→ Cargue el Accu.
Dificultades de aspracción del agua del deposito	La alta de aspiración es excessiva.	→ Reduzca la alta de aspiración.
	Hay aire en el sistemas. → Retire la lanza y presione la palanca de arranque durante aprox. 30segundos hasta que vea que se impulsa el agua. Vuelva a montar la lanza.
	El filtró de la herramienta o el filtró de aspiración está sucios.	→ Limpie el filtró de la herramienta y el filtró de aspiración (consulte 4. MANTENIMIENTO).
El limpiador no se detiene La balanca de arranque se agarrota.	→ Retire el Accu y sueite la balanca de arranque.
El limpiador no se pone en marcha o se detiene repentinamente. El LED (1) parpadae en verde [fig. 04]	La báreria está descargada. → Cargue la báreria.
El limpiador no se pone en marcha o se detiene repentinamente. El LED (2) se illumina en rojo [fig. 04]	La temperatura de la báreria queda FHA del rango admissible.	→ Espere hasta que la temperatura de la báreria se incluye entre 0 °C y +45 °C.
	El limpiador está demasado caliente (p. ej., por exposión a la luz directa del sol).	→ Deje enfiar el limpiador en un lugar fresco y a la sombra.
	Haentrado agua en la báreria. → Deje que se seque la báreria en un lugar protegado.
	Entre los contactos de la báreria del limpiador hay gotas de agua o humedad.	→ Quite las gotas de agua / la humedad con un pañoc seco.
	El motor está bloqueado. → Póngase en contacto con el Servicio Técnico de GARDENA.
	La boquilla está parcialmente o totalmente obstruida. → Limpie la boquilla con una agua o un alambre, por典型案例.
El limpiador no se pone en marcha o se detiene repentinamente. El LED (3) parpadae en rojo [fig. 04]	El producto está averiado. → Póngase en contacto con el Servicio Técnico de GARDENA.
El limpiador no se pone en marcha o se detiene repentinamente. El LED (4) no se inclende [fig. 04]	La báreria no se ha montado correctamente en su alojamento.	→ Colombo la báreria correctamente en su alojamento hasta que quede encanjada emitindo un sonido perceptible.
	La báreria está estropeada. → Sustituya la báreria.
	El producto está averiado. → Póngase en contacto con el Servicio Técnico de GARDENA.
No se pueda carregar la báreria. El Inductor de cargas de la báreria (5) permanece encendido [fig. 03]	La báreria no está en su lugar o no está bien colocada.	→ Acople correctamente la báreria al carrgador.
	Los contactos de la báreria están suscios.	→ Limpie los contactos de la báreria (p. ej., acoplado y desacoplado varías varces la báreria. Si es preciso, sustituya la báreria).
	La temperatura de la báreria quada FHA del rango de temperaturas admisibles para la carga.	→ Espere hasta que la temperatura de la báreria se incluye entre 0 °C y +45 °C.
	La báreria está estropeada. → Sustituya la báreria.
El Inductor de cargas de la báreria (6) no se inclende [fig. 03]	El enchufe del carrgador no está (correctamente) enchufado.	→ Inserte Completely el enchufe en la toma de corrente.

Problema Posible causa Solución

El Inductor de energia de la bateria (no se enciende) [fig. 03]

La toma de corriente, el cable de red o el cargador está enestropeados.

→ Verifié la tensión de red. Si es preciso, Solicite la inspeccion del cargador a un concesorario autorizzato o al service de atencion al cliente de GARDENA.

NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

Cargador AL 1810 CV P4A Unidad Valor (ref. 14900)

Duración de la cargade la bateria 80% /97-100 % (aprox.)
PBA 18V 2,0Ah W-B	min.	96/124
PBA 18V 2,5Ah W-B	min.	120/154
PBA 18V 4,0Ah W-C	min.	192/244

Rango admisible de temperaturas para la carga °C 0 - 45

Peso según el procedimiento EPTA 01:2014 kg 0,17

Nivel de protección 1/1

Baterías adecuadas para el Sistema POWER FOR ALL: PBA 18 V.

7. DATOS TÉCNICOS

Limpiador de media presión Unidad Valor (ref. 14800) con Accu

Presión nominal/Presión max.	MPa 2,4
Presión maximal de alimentación	MPa 0,6
Longitud de la manguera de aspiración	m	5
Altura max. de aspiración m 2
Durations de configuraciones max. (bateria de 2,5 Ah):
Modo Soft-Clean high	min.	15
Modo Soft-Clean soft	min.	19
Modo Soft-Clean ultra soft	min.	38
Caudal max.:
Modo Soft-Clean high	l/h	250
Modo Soft-Clean soft	l/h	200
Modo Soft-Clean ultra soft	l/h	100
Presión max.:
Modo Soft-Clean high	bar	24
Modo Soft-Clean soft	bar	14
Modo Soft-Clean ultra soft	bar	9
Peso con lanzaorta (sin Accu)	kg 1,5
Nivel de presión acústica \( L_{pa}^{1)} \)	dB (A)	68
Inseguidad \( k_{pa} \)		3
Nivel de potencia acústica \( L_{wa}^{2)} \)
medido	dB (A)	83
Inseguidad \( k_{wa} \)		3
Vibración brazo-mano \( a_{bw}^{1)} \)	\( m/s^2 \)	2,8
Inseguidad \( k_{vw} \)		1,5

Método médico: EN 60335-2-54 EN 60335-2-79

NOTA: el valor indicado de emisión de vibraciones se ha medido según procedimiento de verificación estandarizado y se puede usar para comparar una herramienta eléctrica con otra. Este valor puede utilizarse para realizar una evaluación preliminar al uso efectivo de la herramienta eléctrica.

Batería del problema Unidad Valor (ref. 14903) PBA 18V 2,5Ah W-B

Tensión del Accu V (DC) 18
Capacidad del Accu Ah 2,5
Número de celdas	5
(Iones de litio)

Cargadores adecuados para baterías del sistema POWER FOR ALL: AL 18..CV.

Cargador AL 1810 CV P4A Unidad Valor (ref. 14900)

Tensión a la red V (AC) 220 - 240
Frecuencia de la red	Hz 50 - 60
Potencia nominal	W 26
Tensión dearga de la bateria	V (DC) 18
Corrente max. de garea de la bateria	mA	1000

8. ACCESORIOS

Tobera rotatoria AquaClean LI GARDENA	Para eliminar susdad persistente (superficies gastadas por efecto de la intemperie o cubiertas de musgo).	ref. 9345
Batería delsystems GARDENA	Accu para una autonomía prolongada y para el intercambio.
PBA 18V/45 P4A		ref. 14903
PBA 18V/72 P4A		ref. 14905
Cargador rápido de batería GARDENA AL 1830 CV P4A	Para carrgador rápidoamente la batería del systema POWER FOR ALL PBA 18V..W..	ref. 14901

9. SERVICIO/GARANTÍA

Servicio:

Póngase en contacto, por favor, con la dirección postal indicada en el dorso.

Declaración de garantía:

En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados.

GARDENA Manufacturing GmbH concede para todos los productos nuevos originales GARDENA una garantía de 2 años a partir de la fecha de compra al distribuidor, siempre y cuando los productos hayan sido realizados exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de forma demostrable por defectos de materiales o de fabricación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita; nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las recomendaciones que aparecen en las instrucciones de operación.
• Ni el cliente ni terceros han intentado abrir o reparar el producto.
• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.
• Se presenta el tique de compra.

El deterioro gradual por efecto del uso de las piezas y componentes (por ejemplo, cuchillas, piezas de sujeción de las cuchillas, turbinas, bombillas, correas trapezoidales y dentadas, rodetes, filtros de aire, bujías), los cambios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía.

Esta garantía de fábrica se limita al suministro de recambios y a la reparación conforme a las condiciones mencionadas anteriormente. La garantía de fábrica no puede usarse como base para reclamar otros derechos al fabricante, como una indemnización por daños y perjuicios. Esta garantía de fábrica no afecta los derechos de garantía legal y contractual existentes frente al distribuidor/vendedor.

La garantía de fábrica está sujeta a la legislación de la República Federal de Alemania.

Si su caso queda cubierto por la garantía, envíe en un paquete debidamente franqueado el producto defectuoso, junto con una copia del ticket de compra y una descripción del defecto, a la dirección del servicio de atención al cliente de GARDENA.

Piezas de desgaste:

El filtro y los accesorios (p. ej., la bolsa de agua) son piezas de desgaste y, por lo tanto, están excluidas de la garantía.

Advertencias de seguridad adicionales

El producto no debe desecharse con la basura doméstica. Debe desecharse de acuerdo con las normativas locales de protección del medio ambiente.

¡IMPORTANTE!

→ Deseche el producto a través del servicio de reciclaje de su zona.

Eliminación de la batería:

La batería GARDENA contiene elementos de litio que deben desecharse por separado de la basura doméstica y de acuerdo con la normativa local.

Li-ion

¡IMPORTANTE!

→ Deseche la batería a través del servicio de reciclaje de su zona. 1. Extraiga por completo los elementos de litio (consulte el manual de GARDENA). 2. Proteja los elementos de litio contra cortocircuitos. 3. Deseche los elementos de la manera indicada.

6. SOLUCIÓN DE PROBLEMAS

¡PELIGRO! ¡Riesgo de lesiones corporales!

Epuatiooc Tov paiow kai Tou oawpatoc aTIO pinn vepou.

→ApaipoeTe Tn mntatapia npiiv ano Tnv avtiptwnion σαλματων Tou poiovtoc.

PpbaaAria AvtmuTion

[e-mail]

Armenia

Garden Land Ltd.

61 Tigran Mets

0005 Yerevan

Australia

Av. Del Valle Norte 857,

Piso 4

Santiago RM

Phone: [phone]

[e-mail]

China

Husqvarna (Shanghai)

Management Co., Ltd.

Husqvarna (Shanghai) Management Co., Ltd.

3F, Beng Square B,

200 metros al Sur del Colegio

Saint Francis-San Jose

Teléfono: ([phone]

[e-mail]

Croacia

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel.: [phone]

service.gardena@

husqvarnagroup.com

Chipre

Med Marketing

17 Digeni Akrita Ave

P.O.Box 27017

1641 Nicosia

República Checa

Husqvarna Cesko s.r.o.

Turkova 2319/5b

149 00 Praga 4 - Chodov

Línea de información gratuita:

800100425

[e-mail]

Dinamarca

GARDENA DINAMARCA

Lejrvej 19, st

3500 VaeIose

TIf.: ([phone]

[e-mail]

www.gardena.com/dk

República Dominicana

BOSQUESA, S.R.L.

Carretera Santiago Licey

Km.5 1/2

Esquina Copal II.

Santiago

República Dominicana

Teléfono: ([phone]

[e-mail].

Ecuador

Husqvama Ecuador S.A.

Arupos E1-181 y 10 de

Av. Lopez Mateos Sur # 5019

Col. La Calma 45070

Zapopan, Jalisco

Mexico

Teléfono: ([phone]

[e-mail]

Moldavia

Convel S.R.L

290A Muncesti Str.

2002 Chisinau

Países Bajos

[e-mail]

Surinam

Corporación Casa y Jardín C.A.

Av. Caroni, Edif. Trezmer

Colinas de Bello Monte.

1050 Caracas

Tel: [phone]

[e-mail]

14800-20.960.02/1120

GARDENA Manufacturing GmbH

D-89070 Ulm

http://www.gardena.com
