AquaClean 2418V P4A - Kõrgsurvepesur GARDENA - Tasuta kasutusjuhend

Toote tüüp	Aku keskmise rõhuga puhasti
Bränd	Gardena
Mudel	AquaClean 2418V P4A
Viitenumber	14800 (standard) / 14800-55 (ilma akuta) / 14800-20 (Premium komplekt)
Maksimaalne rõhk (pehme režiim high)	24 bar (2,4 MPa)
Maksimaalne rõhk (pehme režiim soft)	14 bar
Maksimaalne rõhk (pehme režiim ultra soft)	9 bar
Maksimaalne toiterõhk	6 bar (0,6 MPa)
Maksimaalne voolukiirus (režiim high)	250 l/h
Maksimaalne voolukiirus (režiim soft)	200 l/h
Maksimaalne voolukiirus (režiim ultra soft)	100 l/h
Imivooliku pikkus	5 m
Maksimaalne imemiskõrgus	2 m
Maksimaalne tööaeg (aku 2,5 Ah, režiim high)	15 min
Maksimaalne tööaeg (aku 2,5 Ah, režiim soft)	19 min
Maksimaalne tööaeg (aku 2,5 Ah, režiim ultra soft)	38 min
Kaal (ilma akuta)	1,5 kg
Helirõhutase (LpA)	68 dB(A)
Helivõimsuse tase (LWA)	83 dB(A)
Käe-õlavibreerimine (avh)	2,8 m/s²
Toide	Li-ion aku 18 V (POWER FOR ALL PBA 18V süsteem)
Ühilduv laadija	AL 1810 CV P4A (viitemark 14900) või AL 1830 CV P4A (viitemark 14901)
Lubatud laadimistemperatuur	0 °C kuni 45 °C
Tootja garantii	2 aastat
Kasutusotstarve	Sillutise, aiatööriistade, jalgrataste, sõidukite, paatide ja õrna puhastuse jaoks eramajas
Kaasasolevad tarvikud	3 otsikut (0°, 15°, 40°), lühike ja pikk varras, imivoolik; Premium komplekt: veel veekott ja vahupüstol

Korduma kippuvad küsimused - AquaClean 2418V P4A GARDENA

Kuidas laadida Gardena AquaClean 2418V P4A akut?

Kasutage kaasasolevat AL 1810 CV P4A laadijat (viitemark 14900). Ühendage laadija pistikupessa, seejärel libistage POWER FOR ALL PBA 18V aku laadijasse. Laadimise ajal vilgub roheline tuli ja kui aku on täis, põleb see pidevalt. Laadige ainult temperatuuril 0 °C kuni 45 °C.

Millised puhastusrežiimid on saadaval?

Seadmel on kolm režiimi: High (24 bar) tavapuhastuseks, Soft (14 bar) õrnadele pindadele ja Ultra Soft (9 bar) väga õrnaks puhastuseks. Režiimide vahetamiseks vajutage juhtpaneeli Soft-Clean nuppu.

Kas ma saan puhastiga kasutada otse kraanivett?

Jah, saate imivooliku kraani külge ühendada. Sisselaske rõhk ei tohi ületada 6 bar. Pärast kasutamist sulgege kraan ja ühendage voolik lahti.

Kuidas paigaldada vardad ja otsikud?

Sisestage soovitud varras hoidikusse ja keerake seda kuni fikseerimiseni. Otsikute puhul tõmmake kiirühenduse rõngast tagasi, suruge otsik sisse ja vabastage rõngas. Veenduge, et turvavedru on paigas.

Mida teha, kui puhasti ei käivitu või seiskub kasutamise ajal?

Kontrollige esmalt, kas aku on laetud (roheline tuli) ja korralikult sisse lükatud kuni klõpsuni. Kui vea LED vilgub punaselt, on seade ülekuumenenud või aku on temperatuurivahemikust väljas. Laske jahtuda ja proovige uuesti. Vaadake juhendi veaotsingu tabelit.

Kuidas puhastada ummistunud otsikuid?

Eemaldage otsik vardast. Kasutage ava ummistuse eemaldamiseks nõela või peenikest traati. Seejärel loputage puhta veega. Kontrollige ka seadme filtrit ja imifiltrit, puhastage neid vajadusel.

Milline on AquaClean 2418V P4A maksimaalne rõhk?

Maksimaalne rõhk režiimil High on 24 bar (2,4 MPa). Režiimil Soft on see 14 bar ja režiimil Ultra Soft 9 bar. Need väärtused võivad sõltuvalt sisselaske rõhust erineda.

Kas seade sobib auto pesemiseks?

Jah, see sobib sõidukite puhastamiseks. Kasutage eelistatult režiimi Soft (14 bar), et mitte kahjustada värvi. Ärge kunagi kasutage agressiivseid puhastusvahendeid ja hoidke piisavat vahemaad.

Kuidas puhastit pärast kasutamist õigesti hoida?

Eemaldage aku, tühjendage veemahuti, kui seda kasutati, puhastage filtrid ja otsikud. Hoidke seadet kuivas, suletud ja külmavabas kohas. Hoidke akut toatemperatuuril vahemikus -20 °C kuni +50 °C.

Mida teha, kui ühenduskohtades lekib vett?

Kontrollige, et ühendused on korralikult kinni keeratud. Puhastage tihendeid ja filtreid. Kui leke jätkub, kontrollige imivooliku ja ühenduste seisukorda. Kasutage ainult originaalseid Gardena tarvikuid. Kui probleem on tootes endas, võtke ühendust müügijärgse teenindusega.

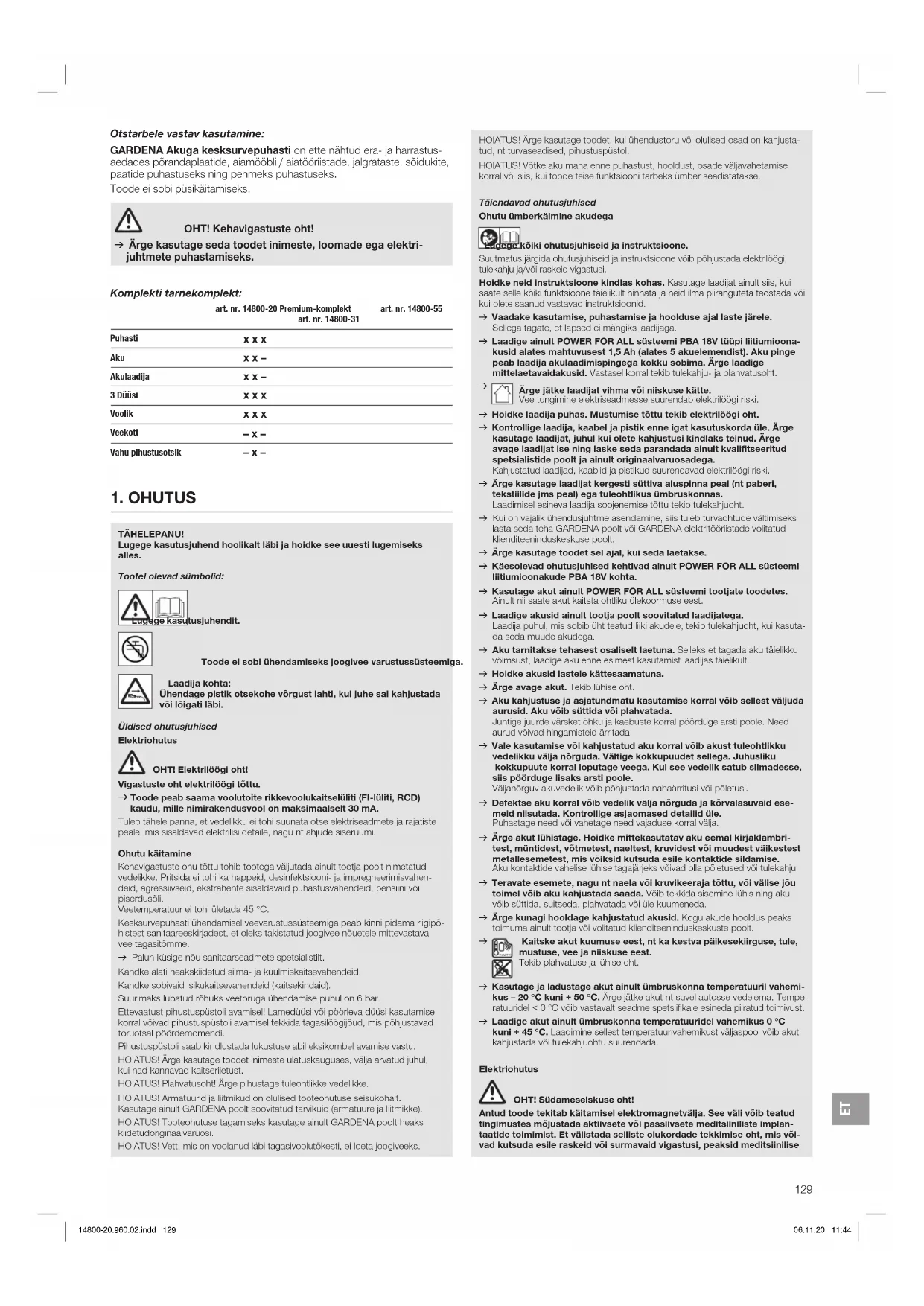

KASUTUSJUHEND AquaClean 2418V P4A GARDENA

Aku vilkur-täissignaal

Laadimisprotsessi käiku näitab aku laadimistuli. Juhis: Laadimine saab toimuda ainult siis, kui aku temperatuur on lubatud laadimistemperatuuri vahemikus, vt 7. TEHNILISED ANDMED.

Aku pidev laadimistuli

Seda toodet ei tohi kasutada lapsed. Lapsed peaksid olema järelevalve all, et tagada, et nad tootega ei mängiks. Seda toodet võivad kasutada piiratud füüsiliste, sensoorsete või vaim

sete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid.

Sihtotstarbeline kasutamine:

GARDENA akuga kesksurvepuhasti on ette nähtud era- ja harrastusaedades põrandaplaatide, aiamööbli / aiakaunistuste, jalgrataste, sõidukite, paatide puhastamiseks ning pehmeks puhastamiseks.

Toode ei sobi püsikaitseks.

Ärge kasutage seda toodet inimeste, loomade ega elektrijuhtmete puhastamiseks.

Komplekti tarnekomplekt:

Toode ei sobi ühendamiseks joogivee varustussüsteemiga.

Laadija kohta: Ühendage pistik otsekohe võrgust lahti, kui juhe sai kahjustada või läbi lõigati.

Üldised ohutusjuhised Elektriohutus

Tuleb tähele panna, et veejuga ei tohi suunata otse elektriseadmete ja rajatiste peale, mis sisaldavad elektrilisi detaile, nagu nt ahjude siseruumi.

Ohutuskaitse

Kehavigastuste ohu tõttu tohib tootega väljutada ainult tootja poolt nimetatud vedelikke. Pritsida ei tohi ka happeid, desinfitseerimis- ja immutusvahendeid, agressiivseid, ekstrahente sisaldavaid puhastusvahendeid, bensiini ega pihustusõli.

Veetemperatuur ei tohi ületada 45 °C.

Kõrgsurvepesuri ühendamisel veevarustussüsteemiga peab kinni pidama riigipõhistest sanitaareeskirjadest, et oleks takistatud joogivee nõuetele mittevastava vee tagasivool.

→ Palun küsige nõu sanitaarseadmete spetsialistilt.

Kandke alati heakskiidetud silma- ja kuulmiskaitsevahendeid. Kandke sobivaid isikukaitsevahendeid (kaitsekindeid).

Suurim lubatud rõhk veetoruga ühendamise puhul on 6 bar.

Ettevaatust pihustuspüstoli avamisel! Lameda või pöörleva düüsi kasutamise korral võivad pihustuspüstoli avamisel tekkida tagasilöögijõud, mis põhjustavad toruotsal pöördemomenti.

Pihustuspüstol saab kindlustada lukustuse abil esikombel avamise vastu. HOIATUS! Ärge kasutage toodet inimeste ulatuskauguses, välja arvatud juhul, kui nad kannavad kaitsevarustust.

HOIATUS! Plahvatusoht! Ärge pihustage tuleohtlikke vedelikke.

HOIATUS! Armatuurid ja liitmikud on olulised tooteohutuse seisukohalt. Kasutage ainult GARDENA poolt soovitatud tarvikuid (armatuure ja liitmikke). HOIATUS! Tooteohutuse tagamiseks kasutage ainult GARDENA poolt heaks kiidetud originaalvaruosi.

HOIATUS! Vett, mis on voolanud läbi tagasivoolutõkesti, ei loeta joogiveeks.

HOIATUS! Ärge kasutage toodet, kui ühendused või olulised osad on kahjustatud, nt turvaseadised, pihustuspüstol.

HOIATUS! Võtke aku maha enne puhastust, hooldust, osade väljavahetamise korral või siis, kui toode teise funktsiooni tarbeks ümber seadistatakse.

Täiendavad ohutusjuhised

Ohutu ümberkäimine akudega

Kõik ohutusjuhised ja instruktsioonid.

Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju või raskeid vigastusi.

Hoidke neid instruktsioone kindlas kohas. Kasutage laadijat ainult siis, kui saate selle kõiki funktsioone täielikult hinnata ja neid ilma piiranguteta teostada või kui olete saanud vastavad instruktsioonid.

→ Vaadake kasutamise, puhastamise ja hoolduse ajal laste järele. Sellega tagate, et lapsed ei mängiks laadijaga. → Laadige ainult POWER FOR ALL süsteemi PBA 18V tüüpi liitiumioonakusid alates mahutavusest 1,5 Ah (alates 5 akuelemendist). Aku pinge peab laadija ja akulaadimissüsteemiga kokku sobima. Ärge laadige mittelaetavaid akusid. Vastasel korral tekib tulekahju ja plahvatusoht.

Ärge jätke laadijat vihma või niiskuse kätte. Vee tungimine elektriseadmesse suurendab elektrilöögi riski. → Hoidke laadija puhas. Mustuse tõttu tekib elektrilöögi oht. → Kontrollige laadija, kaabel ja pistik enne igat kasutuskorda üle. Ärge kasutage laadijat, juhul kui olete kahjustusest kindlaks teinud. Ärge avage laadijat ise ning laske seda parandada ainult kvalifitseeritud spetsialistide poolt ja ainult originaalvaruosadega. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi riski. → Ärge kasutage laadijat kergestisüttiva aluspinna peal (nt paberi, tekstiilide jms peal) ega tuleohtlikus ümbruskonnas. Laadimisel esineva laadija soojenemise tõttu tekib tulekahjuoht. → Kui on vajalik ühendusjuhtme asendamine, siis tuleb turvaohtude vältimiseks lasta seda teha GARDENA poolt või GARDENA elektritööriistade volitatud klienditeeninduskeskuse poolt. → Ärge kasutage toodet sel ajal, kui seda laetakse. → Käesolevad ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi liitiumioonakude PBA 18V kohta. → Kasutage akut ainult POWER FOR ALL süsteemi toodetes. Ainult nii saab akut kaitsta ohtliku ülekoormuse eest. → Laadige akusid ainult tootja poolt soovitatud laadijatega. Laadija puhul, mis sobib üht teatud liiki akudele, tekib tulekahjuoht, kui kasutada seda muude akudega. → Aku tarnitakse tehases osaliselt laetuna. Selleks et tagada aku täielikku võimsust, laadige aku enne esimest kasutamist laadijas täielikult. → Hoidke akusid lastele kättesaamatuna. → Ärge avage akut. Tekib lühise oht. → Aku kahjustuse ja asjatundmatu kasutamise korral võib sellest väljuda aurusid. Aku võib süttida või plahvatada. Juhtige juurde värsket õhku ja kaebuste korral pöörduge arsti poole. Need aurud võivad hingamisteid ärritada. → Vale kasutamise → kahjustatud aku korral võib akust tuleohtlikku vedelikku välja nõrguda. Vältige kokkupuudet sellega. Juhusliku kokkupuute korral loputage veega. Kui see vedelik satub silmadesse, siis pöörduge arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. → Defektse aku korral võib vedelik välja nõrguda ja kõrvalasuvaid esemeid niisutada. Kontrollige asjaomased detailid üle. Puhastage need või hetage need vajaduse korral välja. → Ärge akut lühistage. Hoidke mittekasutatav aku eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või muudest väikestest metallesemetest, mis võiksid kutsuda esile kontaktide sildamise. Aku kontaktide vahelise lühise tagajärjeks võivad olla põletused või tulekahju. → Teravate esemete, nagu naela või kruvikeeraja tõttu, või välisjõu tõttu võib aku kahjustada saada. Võib tekkida sisemine lühis ning aku võib süttida, suitseda, plahvatada või üle kuumeneda. → Ärge kunagi hävitage akusid. Kogu akude hooldus peaks toimuma ainult tootja või volitatud klienditeeninduskeskuste poolt. Kaitske akut kuumuse eest, nt ka kestva päikesekiirguse, tule, mustuse, vee ja niiskuse eest. Tekib plahvatuse ja lühise oht.

→ Kasutage ja ladustage akut ainult ümbritseva õhutemperatuuril vahemikus -20 °C kuni +50 °C. Ärge jätke akut kunagi autosse vedelema. Temperatuuridel < 0 °C võib vastavalt toote spetsifikatsioonile esineda piiratud toimivust. → Laadige akut ainult ümbritseva õhutemperatuuril vahemikus 0 °C kuni +45 °C. Laadimine sellest temperatuurivahemikust väljaspool võib akut kahjustada või tulekahjuohtu suurendada.

Elektriohutus

OHT! Südamesiirdamise oht!

Antud toode tekitab kasutamisel elektromagnetvälja. See väli võib teatud tingimustes mõjutada aktiivsete või passiivsete meditsiiniliste implantaatide toimimist. Et vältida selliste olukordade tekkimise ohtu, mis võivad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiiniliste

implantaatide kasutajad enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga.

Kaitske aku kontakte niiskuse eest.

Isiklik ohutus

OHT! Lämbumise oht!

Kontrollige toodet enne kasutamist üle.

Ärge kasutage kahjustatud toodet, eriti juhul, kui korpusel esineb pragusid.

Ärge sukeldage toodet vette.

Kasutage masinat ainult päevavalguses või heas kunstlikus valguses.

OHT! Kehavigastuste ja toote kahjustuste oht!

→ Enne, kui te veevooliku lahti ühendate, laske rõhk süsteemist välja.

Kandke alati silmakaitsevahendeid.

Ärge kasutage märjas seisundis. Ärge kasutage vihma ajal.

Et tagada, et toode oleks turvalises tööseisundis, hoidke kõik mutrid, kruvid ja

poldid kinni keeratuna.

Ärge võtke toodet osadeks rohkem kui selle tööseisundini.

Hoiatus! Kulumiskaitsevahendeid kandes ja toodet põllul töötades võib tekkida müra, mis võib kahjustada inimesi.

Käsitsemise ja transportimise ajal pidage eriti silmas ohtu teistele inimestele.

Elektrilise tööriista käsitsemisel jääge valvsaks, jälgige, mida te teete ja kasutage tervet mõistust.

Ärge kasutage elektrilist tööriista sel ajal, kui olete väsinud või uimastite, alkoholi või ravimite mõju all.

Üks tähelepanematu hetk elektrilise tööriista käsitsemisel võib kaasa tuua raskeid vigastusi.

Kasutage toodet ainult selge veega. Ärge lisage vette lisandeid. Vees olev saaste võib pumpa ja ravikuid kahjustada.

Ärge kasutage ega ladustage toodet pakase korral.

Suunake puhasti endast ja teistest eemale.

2. MONTAŽ

Kehavigastuste oht!

• ja kehavigastuste oht veejoa tõttu.

Enne, kui toodet monteerima hakkate, võtke aku maha.

Otsikute ja imivooliku monteerimine [joonis A1/A2/A3]:

Toodet tohib kasutada ainult siis, kui imivoolik ja pihustusotsik on täielikult monteeritud.

Tarnekomplektis on järgmised pihustusotsikud:

Lühike pihustusotsik (ca 6 cm) - Pikk pihustusotsik (ca 35 cm)

Tarnekomplektis on järgmised otsikud:

0° düüs - 15° düüs - 40° düüs - Vahu pihustusotsik (premium-komplektil)

Tarvikutena on saadaval järgmised otsikud:

1. Suruge soovitud pihustusotsik ① pihustusotsiku pesasse ② ja pöörake seda kellaosuti suunas, kuni ühendus tuntavalt fikseerub (bajonettsulgur).
2. Tõmmake kinnitusrõngast ③ tahapoole, suruge soovitud otsik ④ pihustusotsiku ① otsa ja laske rõngas ③ uuesti vabaks. Täielik haakumine on toimunud siis, kui rõngas paikneb uuesti täiesti ees (hõbedane kaitsevedru ja hõbedased kuulid ei ole enam nähtavad).
3. Pöörake otsik ④ soovitud pihustusnurga alla. Mõlemad mittekasutatavad düüsid ④ saab pista hoidikute ⑤ otsa.
4. Ühendage imivoolik ⑥ ühendusega ⑦.

Vahu pihustusotsiku monteerimine (premium-komplektil) [joonis A4]:

Puhastusvahendiga puhastamiseks saab vahu pihustusotsiku paigutada ette lühikese otsiku ① külge.

1. Täitke puhastusvahendi mahuti ⑥ puhastusvahendiga.
2. Tõmmake kiirühenduse rõngast ③ tahapoole, suruge vahu pihustusotsik ⑧ lühikese pihustusotsiku ① otsa ja laske rõngas ③ uuesti vabaks. Täielik haakumine on toimunud siis, kui rõngas paikneb uuesti täiesti ees (hõbedane kaitsevedru ja hõbedased kuulid ei ole enam nähtavad).
3. Doseerige puhastusvahendi kogust doseerimisratta ⑨ abil.

Vee juurdevoolu etteandmine:

Te saate vee juurdevoolu võimaldada veekoti kaudu (premium-komplektil), veemahuti (tiigi, vihmaveetünni jne) kaudu või veekraani kaudu.

Vee juurdevool veekoti kaudu (premium-komplektil) [joonis A5]:

1. Kandke täis veekotti sangast ja asetage see kasutamise korral kindlale aluspinnale. 2. Keerake kaas maha.
2. Täitke veekott (1) puhta kraaniveega. 4. Võtke sissetõmbefilter maha.
3. Lükake ujuki kuul ⑧ ülespoole.
4. Sukeldage voolik ⑥ veekotti ⑩.
5. Kinnitage voolik ⑥ plastmassist klambri ④ abil veekoti ⑩ külge.

Voolik ⑥ peab olema täielikult vette sukeldatud.

Vee juurdevool veemahuti kaudu [joonis A6]:

1. Sukeldage imivooliku ⑥ sissetõmbefilter ⑫ veepaaki. Sissetõmbefilter ⑩ peab olema täielikult vette sukeldatud.
2. Lükake ujuki kuul selliselt, et sissetõmbefilter ei puudutaks põhja. See takistab sissetõmbefiltri ummistumist.
3. Kinnitage voolik ⑥ plastmassist klambri ⑧ abil mahuti serva külge.

Juhis:

Vee juurdevoolul mahuti kaudu peab kasutama sissetõmbefiltrit ②.

Tohib kasutada ainult puhast magevett.

Vee juurdevool veekraani kaudu [joonis A7]:

Puhastusvahend on lekkekindel kuni vee sisselaskerõhuni 1,0 MPa (10,0 bar). Optimaalse puhastustulemuse saamiseks ei tohi siiski ületada vee sisselaskerõhku 0,6 MPa (6,0 bar).

1. Ühendage kaasasolev imivoolik (Evekraaniga 15
2. Avage veekraan. Alternatiivina saab ühendada ka aiavooliku.

LEPANU!

→ Sulgege veekraan ja ühendage puhasti pärast puhastuse lõpetamist veekraani küljest lahti.

3. KÄSITSEMINE

Kehavigastuste oht!

na- ja kehavigastuste oht veejoa tõttu.

→ Enne, kui toodet seadistama või transportima hakkate, võtke aku maha.

→ Järgige võrgupinget! Vooluallika pinge peab laadija tüübisildil olevate andmetega kokku langema.

GARDENA akuga puhasti (art. nr. 14800-55) puhul ei kuulu aku ega laadija tarnekomplekti.

Tänu intelligentsetele laadimisprotsessidele tuvastatakse aku laetuse aste automaatselt ning seda laetakse sõltuvalt aku temperatuurist ja pingest vastavalt laadimise optimaalsele voolutugevusele.

Akut laetakse, kui laadijal olev aku laadimise märgutuli vilgub roheliselt.

Aku on täielikult laetud, kui laadijal olev aku laadimise märgutuli põleb pidevalt roheliselt.

(Laadimiskestuse kohta vt 7. TEHNILISED ANDMED).

1. Kontrollige laadimise ajal regulaarsete ajavahemike tagant laadimisolekut.
2. Kui aku ⑧ on täielikult laetud, siis võite aku ⑧ laadija ⑨ küljest lahti ühendada.

Märgutulede elementide tähendus:

Laadijal olev märgutuli [joonis O3]:

Aku laadimise märgutuli: Laadimisprotsessi signaliseeritakse aku laadimise märgutule vilkumise teel.

Juhis: laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb laadimistemperatuuri lubatud vahemikku, vt 7. TEHNILISED ANDMED.

Aku laadimise märgutule püsivalt põlev tuli

Aku laadimise märgutule püsivalt põlev tuli signaliseerib, et aku on täielikult laetud või et aku temperatuur jääb laadimistemperatuuri lubatud vahemikust väljapoole ning seetõttu ei saa seda laadida. Niipea kui on jõutud lubatud temperatuurivahemikku, hakatakse akut laadima.

Kui akut pole sisse pistetud, siis signaliseerib aku laadimise märgutule püsivalt põlev tuli, et võrgupistik on pistikupessa ühendatud ja laadija on käitusvalmis.

Tootel olev aku laetuse taseme märgutuli [joonis O4/O6]: Pärast toote käivitamist näidatakse 5 sekundiks aku laetuse taseme märgutulesid.

Aku laetuse tase: Aku laetuse taseme märgutuli

67 - 100 % on laetud	①, ② ja ③ põlevad rohiselelt
34 - 66 % on laetud	① ja ② põlevad rohiselelt
11 - 33 % on laetud	① põleb rohiselelt
0 - 10 % on laetud	① vilgub rohiselelt

Kui LED vilgub roheliselt, siis peab akut laadima.

Kui tärke LED põleb või vilgub, vt 6. TÖRGETE KÕRVALDAMINE.

Juhtväli [joonis 05]:

Pehme puhastuse režiim:

Pehme puhastuse režiim vähendab pihustusrõhku õrnade pindade puhastamiseks. See pikendab lisaks aku tööaega.

On olemas 3 erinevat kaitse- ja puhastusrežiimi:

Pehme puhastuse kõrge režiim (24 bar) ei põle, Pehme puhastuse pehme režiim (14 bar) vilgub, Pehme puhastuse eriti pehme režiim (9 bar) põleb.

Äratoodud rõhkude väärtused võivad sõltuvalt sisendrõhust varieeruda.

→ Vajutage juhtväljal olevat pehme puhastuse nuppu (e) nii mitu korda, kuni kuvatakse soovitud režiim.

Puhasti käivitamine [joonis 01/06]:

!Kehavigastuste oht!

Vigastuste oht, kui toode ei peatu stardihoovast lahti lastes.

→ Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage näiteks stardihooba käepideme külge.

Käivitamine:

Toode on varustatud turvaseadisega (turvalukustusega stardihoovaga), mis takistab toote kogemata sisselülitamist.

Puhastit tohib koos akuga kasutada ainult siis, kui kaitseümbris ⑤ on aku peale lükatud.

1. Tõmmake kaitseümbris (S) aku (B) peale.
2. Asetage aku ⑧ akusahtisse ⑨ kuni see kuuldavalt fikseerub.
3. Vajutage vasakul küljel olevat sisselülitustoksi ① ja tõmmake stardihooba ⑥. Puhasti käivitub ja 5 sekundiks näidatakse aku laetuse taseme mängutuld ⑥
4. Laske sisselülitustoksi ① uuesti lahti. Puhasti töötab edasi, ilma et peaks sisselülitustoksi vajutama.

Peatamine:

1. Laske stardihoob 16 lahti. Puhasti seiskub.
2. Sulgege veevarustus (nt veekraan).
3. Tõmmake stardihooba 16, selleks et süsteem rõhuvabaks teha.
4. Ühendage imivoolik puhasti küljest lahti.
5. Vajutage lukustuse vabastusnuppu ⑧ ja võtke aku ⑧ akusahtlist ⑩ välja.

Imirežiimis kasutamine:

1. Vajutage vasakul küljel olevat sisselülitustoksi ① ja tõmmake stardihooba (6).
2. Lülitage sissetõmbamise ajal pehme puhastuse režiim välja (LED ei põle).
3. Tehke sissetõmmet väikese kõrguse juures (ca 0 kuni 1 m).
4. Oodake, kuni vett pumbatakse ja tarbimisrõhk on saavutatud.
5. Asuge seejärel oma tõmbeotsikusse.

See võib kesta (suuremate sissetõmbekõrguste puhul) kuni 30 sekundit, kuni vett imemisrežiimis pumpama hakatakse. Maksimaalne sissetõmbekõrgus on 2 m.

4. HOOLDUS

Vigastuste oht veejoa tõttu.

→ Enne, kui toodet hooldama hakkate, võtke aku maha.

Puhasti puhastamine [joonis M1]:

Libisemisoht ja toote kahjustuste risk.

→ Ärge puhastage toodet vee ega veejoaga (eriti kõrgsurve veejoaga). → Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi.

Õhupilud peavad olema alati puhtad.

1. Puhastage õhupilud pehme harjaga (ärge kasutage kruvikeerajat).
2. Puhastage kõik liikuvad osad pärast igat kasutuskorda. Eemaldage eriti just ühendustel olevad mustusejäljed.
3. Kruvige ühendus ⑦ välja (vajaduse korral mutrivõtmega, mille võtmelaius on 17).
4. Võtke seadme filter (8) ühendusest (7) välja ja puhastage see voolava vee all. 5. Võtke pihustusotsik ära ja loputage puhastusotsikut puhta veega.
5. Võtke sissetõmbefilter 12 maha ja puhastage sissetõmbefilter 12.
6. Keerake ühendus (7) kätte tugevusega puhasiste.

Aku ja akulaadija puhastamine:

Enne, kui ühendate akulaadija, tagage, et aku ja akulaadija pealispind ning kontaktid oleksid alati puhtad ja kuivad.

Ärge kasutage voolavat vett.

→ Akulaadija: Puhastage kontaktid ja plastosad pehme, kuiva lapiga. → Aku: Puhastage aku õhutuspidul ning ühendused aeg-ajalt pehme, puhta ja kuiva pintsliga.

5. HOIUPANEK

Kasutuselt kõrvaldamine:

Toodet peab säilitama lastele ligipääsmatura.

1. Võtke aku maha.
2. Laadige akut.
3. Puhastage puhasti, aku ja akulaadija (vt 4. HOOLDUS).
4. Pange puhasti, aku ning akulaadija hoiule kuiva, suletud ja pakasekindlasse kohta.

Kasutuselt kõrvaldamine:

(vastavalt direktiivile 2012/19/EL)

Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäätmetega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

→ Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumispunkti kaudu või selle abil.

Aku kasutuselt kõrvaldamine:

GARDENA aku sisaldab liitium-ioon elemente, mille kasutuselt kõrvaldamine nende kasutusaja lõpul peab toimuma tavalistest olmejäätmetest eraldi.

Li-ion

TÄHELEPANU!

→ Kõrvaldage akud kasutuselt oma kohaliku taaskasutuse kogumispunkti kaudu või selle abil. 1. Laadige liitium-ioon elemendid täielikult tühjaks (pöörduge GARDENA teenindusse). 2. Kindlustage liitium-ioon elementide kontaktid lühise vastu. 3. Kõrvaldage liitium-ioon elemendid kasutuselt nõuetekohaselt.

6. TÕRGETE KÕRVALDAMINE

Kehavigastuste oht!

Vigastuste oht veejoa tõttu.

Enne, kui toote tõrkeid kõrvaldama hakkate, võtke aku maha.

Puhastl el tolmeta vett edasi vöi paeaegu ei toimeta vett edasi	Veemahuti on tuhi. → Tätte veemahuti.
	Süsteemis on öhku.	→ Vötke otsik maha ja vajutage ca 30 sekundiks stardihooba, kuni vett nättavalt pumpama hakatakse. Monteiger otsik uuestli.
	Süsteemis on öhku.	→ Eemaldage süsteemist öh vähese körguse juures. Asuge secjärel oma tõosendissce.
	Seadme filter (vt 4. HOOLDUS), sissetömbefilter vöi dūusid on ummistunud.	→ Puhastage seadme filter ja sissetömbefilter. Puhastage dūusid nt noëla abiL.
Rōhu langus kälitamise ajal	Seadme filter vöi sissetömbe- filter on mustunud.	→ Puhastage seadme filter ja sissetömbefilter (vt 4. HOOLDUS).
	Aku laetuse tase on liiga väike. → Laadige akut.
Vett tōmmatakse veepaag Ist halvasti slisse	Sissetömbekörgus on liiga körge.	→ Vähendage sissetömbe- körgust.
	Süsteemis on öhku.	→ Vötke otsik maha ja vajutage ca 30 sekundiks stardihooba, kuni vett nättavalt pumpama hakatakse. Monteiger otsik uuestli.
	Seadme filter vöi sissetömbe- filter on mustunud.	→ Puhastage seadme filter ja sissetömbefilter (vt 4. HOOLDUS).
Puhastl el selsku	Stardihoob kilub kinnl.	→ Vötke aku maha ja vabastage stardihoob.
Puhastl ei käivitu vöi selskub. LED ③vllgub rohellset [joonis 04]	Aku on tuhi. → Laadige akut.
Puhastl ei käivitu vöi seiskub. Törke LED ⑥poleb punaselt [joonis 04]	Aku temperatuur jääb lubatud vaheimikust väjapoole.	→ Oodake, kuni aku tempera- tuur jääb uostvi vaheimikku 0 °C ... +45 °C.
	Puhastl on üle kuumenenud (nt otsese päikesekirguse tottu).	→ Laske puhastil jahedas, varjulisnes kohas maha jahtuda.
	Akusse on vett sisse tunginud.	→ Laske akul kaltstud kohas kuivada.
	Puhastl olevate aku kontaktide vahel on vectiku vöi niiskust.	→ Eemaldage veetilgad/niiskus kuiva lapi abiL.

Probleem Võimalik põhjus Kõrvaldamine

Puhasti el kālvitu vōl seismub. Törke LED ⑥ pólēb punaselt [joonis 04]	Mootor on blookeɪtud.	→ Pöörduge GARDENA teeninduse poole.
	Dūs on osaliselt vōi tāelikult ummistunud.	→ Puhastage dūs nt nōela vōi traadi abił.
Puhasti el kālvitu vōi seismub. Törke LED ⑥ vīlgub punaselt [joonis 04]	Toode on defektne.	→ Pöörduge GARDENA teeninduse poole.
Puhasti el kālvitu vōl seismub. Törke LED ⑥ ei pôle [joonis 04]	Aku ei ole tāeliukult akusahtlisse asetatud.	→ Asetage aku tāeliukult aku-sahtlisse, kuni see kuildavait flkseerub.
	Aku on defektne.	→ Asendage aku.
	Toode on defektne.	→ Pöörduge GARDENA teeninduse poole.
Laadimisprotsses el ole vōmalk. Aku laadimise mārgutuli ⑥ pólēb pūsǐvatt [joonis 03]	Aku ei ole (ōigesti) otsa pandud.	→ Pange aku korrektseit laidija otsa.
	Aku kontaktld on mustunud.	→ Puhastage aku kontaktld (nt akut mitu korda otsa pistes) ja lahti ühendades. Vajaduse korral asendage aku).
	Aku temperatuur jäüblaadimistemperatuuri lubatud vahemikust väljapoole.	→ Oodake, kuni aku tempera-tuur jäüb uuesti vahemikku 0 °C ... +45 °C.
	Aku on defektne.	→ Asendage aku.
Aku laadimise mārgutuli ⑥ el pôle [joonis 03]	Laadija vōrgupistik ei ole (ōigesti) sïsse pistetud.	→ Pistke vōrgupistik (tāeliukuit) pistikupesasse.
	Pistikupesa, vōrgukaabel vōi laadija on defektne.	→ Kontrollige vōrgupinget. Laske vajaduse korral laadijat volitatud lepingulise edasi-mūiju vōi GARDENA teenin-duse pooll kontrollida.

JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskuse poole. Parandusi tohivad teha üksnes GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

7. TEHNILISED ANDMED

Akuga keskursurveyhasti	Ühik	Väärtus (art. nr. 14800)
Nlmröhk/Maksimaaine rohsk	MPa	2,4
Maksimaaine sisendröhk	MPa	0,6
Imivoolliku pikkus	m	5
Maksimaaine imikörgus	m	2
Maksimaaised kestusajad(2,5 Ah aku):
Pehme puastuse
körge režüm	min.	15
Pehme puastuse
pehme režüm	min.	19
Pehme puastuse
ertl pehme režüm	min.	38
Maksimaaine lälbvoluvoïmsus:
Pehme puastuse
körge režüm	l/h	250
Pehme puastuse
pehme režüm	l/h	200
Pehme puastuse
ertl pehme režüm	l/h	100
Maksimaaine röhsk:
Pehme puastuse
körge režüm	bar	24
Pehme puastuse
pehme režüm	bar	14
Pehme puastuse
ertl pehme režüm	bar	9
Kaal koos lühlkeishupuststoruga (ilma akuta)	kg	1,5
Hellrohutase \( L_{pa}^{31} \)Määramatus\( K_{pa}^{31} \)	dB (A)	683
Müravölmsustase \( L_{va}^{27} \);möödetudMääramatus\( K_{va}^{27} \)	dB (A)	833
Akuga keskursurveypusti	Ühlik Värtus (art. nr. 14800)
Käslarre ja kälelaba vibratsioona	mys2	2,8
Määramatus kthw		1,5
Mötemeetod vastavelt: EN 60335-2-54 EN 60335-2-79

JUHIS: Nådatud vibratslooni emisslooni vaartus on moedetud vastavait standardltrad katsemeetodile ja seda saab kasutada elektrittorilstate omavaheliseks vindlusek. Seda vaartust saab kasutada ka kokkupuute esialgsekshindamlseks Vibratslooni emisslooni vaartus vob elektrittorilsta tegeliku kasutamise kaligus varleeruda.

Süsteemi aktuPBA 18V 2,5Ah W-B	Uhik Värtus (art. nr. 14903)
Aku pinge V (DC) 18
Aku mahtuvus Ah 2,5 Elementide arv (LI-loon) 5
Sobivad POWER FOR ALL SÜSTEemi akulaadjad: AL 18..CV.

Akulaadija AL 1810 CV P4A	Ühik Värtus (art. nr. 14900)
Vörgupinge V (AC) 220 - 240
Vörgusagedus Hz 50 - 60
Nlmvölmsus W 26
Aku laidimlsplnge V (DC) 18
Maksimaalne aku laidimise voolutugevus	mA 1000
Aku laidimisaeg80%/97...100% (ca)PBA 18V 2,0Ah W-B min.96/124PBA 18V 2,5Ah W-B min.120/154PBA 18V 4,0Ah W-Cmin.192/244
Laeidimstemperatuuri luba-tud vahemik	°C 0 - 45
Kaal vastavalt EPTA protse-duurile 01:2014	kg 0,17
Kaitseklass	☐ / ☐

Sobivad POWER FOR ALL süsteemi akud: PBA 18V.

1. LISATARVIKUD

GARDENA Pörlev dius AquaClean Li	Eritugevait kinnistunud mustumiste tarbeks (sammaldunud vöi limastiku tõttu kulunud pealispindadele).	art. nr. 9345
GARDENA Süsteemi akpu PBA 18V/45 P4A PBA 18V/72 P4A	Aku täendava tõöja tarbeks vöi vahetuseks.	art. nr. 14903 art. nr. 14905
GARDENA Aku kiirlaadija AL 1830 CV P4A	POWER FOR ALL Süsteemi akude PBA 18V..W... kîrlekslaadmüseks.	art. nr. 14901

9. TEENINDUS/GARANTII

Teenindus:

Palun võtke ühendust tagaküljel toodud aadressil.

Garantiideklaratsioon:

Garantinõude korral ei nõuta teilt pakutud teenuste eest tasu.

GARDENA Manufacturing GmbH annab kõigile GARDENA uutele originaaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisest turult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tekkinud materjali- või tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis kas tarnitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toodet tasuta; jätame endale õiguse valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.
• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või parandada.
• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale. Ostu tõendava dokumendi esitamine.

Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kinnitusdetailidel, turbiinidel, valgustusseadmetel, kiil- ja hammasrihmadel, tihvtidel, šufitrilitel, suutekanalitel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välja jäetud.

Tootja garantii piirdub asendustarbe ja parandamisega vastavalt eespool nimetatud tingimustele. Muud nõuded, mis on suunatud tootja vastu, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüüja/müüja vastu esitatavaid seadustes ja lepingutes sätestatud garanti täitmise nõudeid.

Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme.

Garantijuhtumi korral saatke palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna GARDENA teeninduse aadressile.

Kuluosad:

Filtrid ja tarvikdetailid (nt veekott) on kuluosad ning seega garantii alt välja jäetud.

LT Akumulatorinis vidutinio slėgio valymo įrenginys

1. SAUGA	134
2. SURINKIMAS	135
3. NAUDOJIMAS	135
4. TECHNINE PRIEZIURA	136
5. LAIKYMAS	136
6. GEDIMU ŠALINIMAS	137
7. TECHNINIAI DUOMENYS	137
8. PRIEDAI	138
9. SERVISAS/GARANTIJA	138
