Typ produktu	Batériový strednotlakový čistič
Značka	Gardena
Model	AquaClean 2418V P4A
Referencia	14800 (štandard) / 14800-55 (bez batérie) / 14800-20 (kit Premium)
Maximálny tlak (režim high)	24 bar (2,4 MPa)
Maximálny tlak (režim soft)	14 bar
Maximálny tlak (režim ultra soft)	9 bar
Max. prívodný tlak	6 bar (0,6 MPa)
Max. prietok (režim high)	250 l/h
Max. prietok (režim soft)	200 l/h
Max. prietok (režim ultra soft)	100 l/h
Dĺžka hadice nasávania	5 m
Max. výška nasávania	2 m
Max. výdrž (batéria 2,5 Ah, režim high)	15 min
Max. výdrž (batéria 2,5 Ah, režim soft)	19 min
Max. výdrž (batéria 2,5 Ah, režim ultra soft)	38 min
Hmotnosť (bez batérie)	1,5 kg
Hladina akustického tlaku (LpA)	68 dB(A)
Hladina akustického výkonu (LWA)	83 dB(A)
Vibrácie ruka-rameno (avh)	2,8 m/s²
Napájanie	Li-ion batéria 18 V (systém POWER FOR ALL PBA 18V)
Kompatibilná nabíjačka	AL 1810 CV P4A (ref. 14900) alebo AL 1830 CV P4A (ref. 14901)
Prípustná teplota nabíjania	0 °C až 45 °C
Záruka výrobcu	2 roky
Určené použitie	Čistenie dlaždíc, záhradného náradia, bicyklov, vozidiel, lodí a jemné čistenie v súkromnej záhrade
Obsah príslušenstva	3 trysky (0°, 15°, 40°), krátka a dlhá trubica, nasávacia hadica; kit Premium: vodné vrecko a penová tryska navyše

Často kladené otázky - AquaClean 2418V P4A GARDENA

Ako nabiť batériu Gardena AquaClean 2418V P4A ?

Použite dodávanú nabíjačku AL 1810 CV P4A (ref. 14900). Zapojte nabíjačku do zásuvky, potom vložte batériu POWER FOR ALL PBA 18V do nabíjačky. Zelená kontrolka počas nabíjania bliká a po úplnom nabití svieti nepretržite. Nabíjajte iba pri teplote medzi 0 °C a 45 °C.

Aké sú dostupné režimy čistenia?

Prístroj má tri režimy: High (24 bar) pre štandardné čistenie, Soft (14 bar) pre jemné povrchy a Ultra Soft (9 bar) pre veľmi jemné čistenie. Stlačením tlačidla Soft-Clean na ovládacom paneli prepínate medzi režimami.

Môžem použiť vodu priamo z vodovodu s čističom?

Áno, môžete pripojiť nasávaciu hadicu k vodovodnému kohútiku. Prívodný tlak nesmie presiahnuť 6 bar. Po použití zatvorte kohútik a odpojte hadicu.

Ako nainštalovať trubice a trysky?

Vložte požadovanú trubicu do držiaka a otočte ju, kým nezacvakne. Pri tryskách potiahnite krúžok rýchlospojky dozadu, vložte trysku a potom uvoľnite krúžok. Skontrolujte, či je bezpečnostná pružina na svojom mieste.

Čo robiť, ak čistič neštartuje alebo sa počas používania zastaví?

Najskôr skontrolujte, či je batéria nabitá (zelená kontrolka) a či je riadne zasunutá až po zacvaknutie. Ak indikátor poruchy bliká červeno, prístroj je prehriaty alebo batéria je mimo teplotného rozsahu. Nechajte vychladnúť a skúste znova. Pozrite si tabuľku riešenia problémov v návode.

Ako vyčistiť upchaté trysky?

Vyberte trysku z trubice. Použite ihlu alebo tenký drôt na prečistenie otvoru. Potom opláchnite čistou vodou. Skontrolujte tiež filter prístroja a nasávací filter, v prípade potreby ich vyčistite.

Aký je maximálny tlak dodávaný čističom AquaClean 2418V P4A?

Maximálny tlak v režime High je 24 bar (2,4 MPa). V režime Soft je 14 bar a v režime Ultra Soft 9 bar. Tieto hodnoty sa môžu líšiť v závislosti od vstupného tlaku.

Je prístroj vhodný na umývanie auta?

Áno, je vhodný na čistenie vozidiel. Uprednostnite režim Soft (14 bar), aby ste nepoškodili lak. Nikdy nepoužívajte agresívne čistiace prostriedky a dodržiavajte dostatočnú vzdialenosť.

Ako správne uložiť čistič po použití?

Vyberte batériu, vyprázdnite nádrž na vodu, ak bola použitá, vyčistite filtre a trysky. Uložte prístroj na suché, uzavreté a nemrznúce miesto. Batériu skladujte pri izbovej teplote medzi -20 °C a +50 °C.

Čo robiť v prípade úniku vody na spojoch?

Skontrolujte, či sú spoje riadne utiahnuté. Vyčistite tesnenia a filtre. Ak únik pretrváva, skontrolujte stav nasávacej hadice a konektorov. Používajte iba originálne príslušenstvo Gardena. Ak problém pochádza z produktu, kontaktujte zákaznícky servis.

NÁVOD NA OBSLUHU AquaClean 2418V P4A GARDENA

Čistić	xxxx
Akumulátor	xxx-
Nabijecka akumulátorú	xxx-
3 Trysky	xxxx
Hadice	xxxx
Vak na vodu	-x-
Pěnovaci tryska	-x-

1. BEZPEČNOSŤ

DÔLEŽITÉ!

Produkt musí byť uchovávaný mimo dosahu detí.

1. Vyberte akumulátor.
2. Akumulátor nabite.
3. Vyčistite čistič, akumulátor a nabíjačku akumulátora (pozri 4. ÚDRŽBA).
4. Čistič, akumulátor a nabíjačku skladujte na suchom, uzavretom mieste, zabezpečenom proti mrazu.

Likvidácia:

(podľa smernice 2012/19/EÚ)

Produkt sa nesmie likvidovať spolu s bežným domácim odpadom. Musí sa likvidovať podľa platných miestnych ekologických predpisov.

DÔLEŽITÉ!

→ Likvidujte produkt prostredníctvom Vášho miestneho recyklačného zberného miesta.

Likvidácia akumulátora:

Akumulátor GARDENA obsahuje lítium-iónové články, ktoré na konci ich životnosti likvidujte oddelene od normálneho domáceho odpadu.

Li-ion

DÔLEŽITÉ

Likvidujte akumulátory cez miestne recyklačné zberné miesto.

1. Lítium-iónové články plne vybite (obráťte sa na servis GARDENA).
2. Zabezpečte kontakty lítium-iónových článkov proti skratu.
3. Lítium-iónové články likvidujte odborne.

6. ODSTRÁNENIE CHÝB

NEBEZPEČENSTVO! Poranenie! Poškodenie očí a poranenie spôsobené vodným lúčom.

Problém Možná príčina Náprava

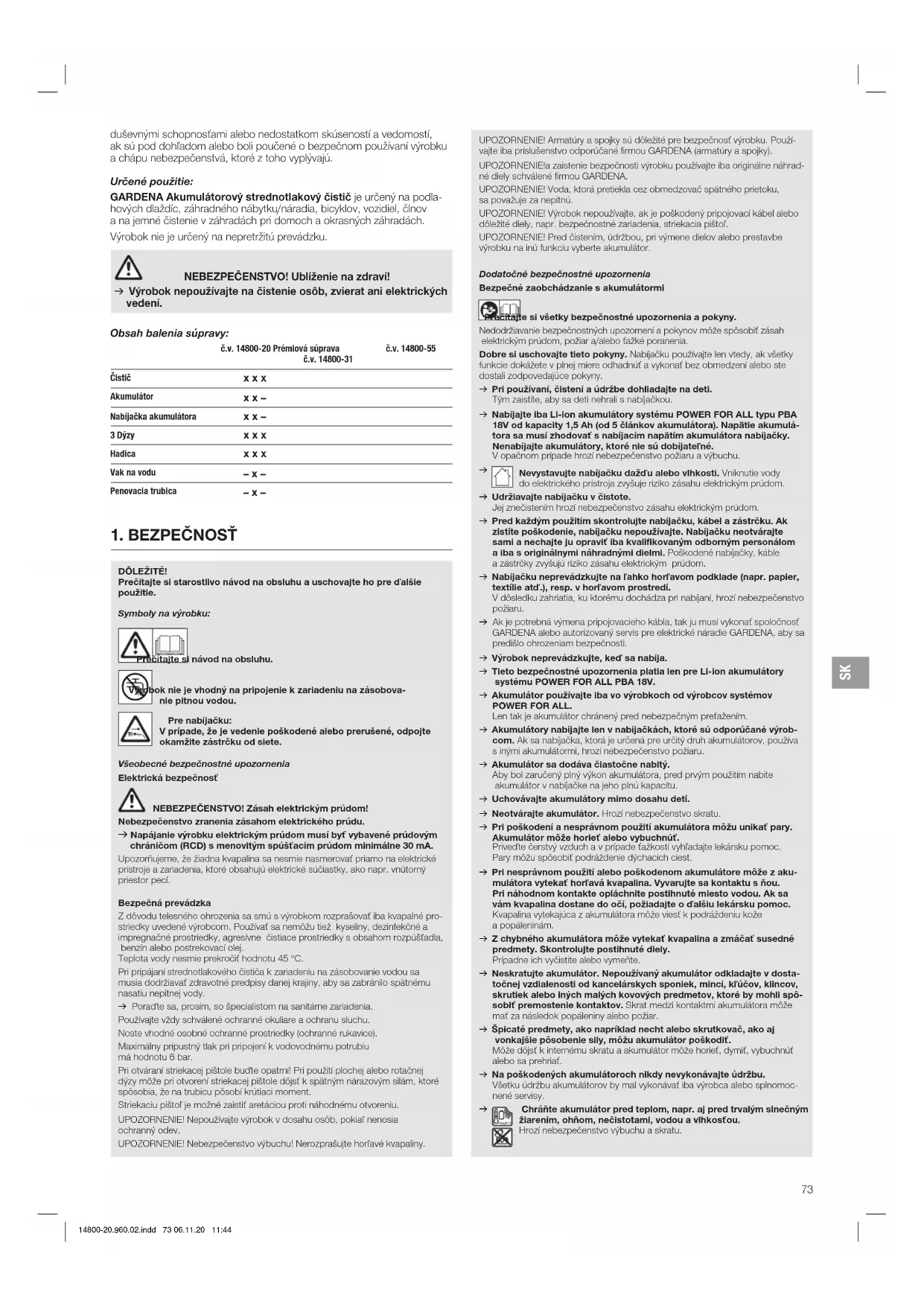

duševnými schopnosťami alebo nedostatkom skúseností a vedomostí, ak sú pod dohľadom alebo boli poučené o bezpečnom používaní výrobku a chápu nebezpečenstvá, ktoré z toho vyplývajú.

Určené použitie:

GARDENA Akumulátorový strednotlakový čistič je určený na podlahové dlaždice, záhradný nábytok/náradie, bicykle, vozidlá, člny a na jemné čistenie v záhradách pri domoch a okrasných záhradách.

Výrobok nie je určený na nepretržitú prevádzku.

NEBEZPEČENSTVO! Ublíženie na zdraví!

Výrobok nepoužívajte na čistenie osôb, zvierat ani elektrických vedení.

Obsah balenia súpravy: č.v. 14800-20 Prenosová súprava č.v. 14800-55

Čišić	X X X
Akumulátor	X X -
Nabijačka akumulátora	X X -
3 Dýzy	X X X
Hadica	X X X
Vak na vodu	- X -
Penovacia trabica	- X -

1. BEZPEČNOSŤ

DÔLEŽITÉ!

V prípade, že je vedenie poškodené alebo prerušené, odpojte

okamžite zástrčku od

Všeobecné bezpečnostné upozornenia

Upozorňujeme, že žiadna kvapalina sa nesmie nasmerovať priamo na elektrické prístroje a zariadenia, ktoré obsahujú elektrické súčiastky, ako napr. vnútorný priestor pece.

Bezpečná prevádzka

Z dôvodu telesného ohriatia sa smie s výrobkom rozprašovať iba kvapalné prostriedky uvedené výrobcom. Používať sa nemôžu tiež kyseliny, dezinfekčné a impregnačné prostriedky, agresívne čistiace prostriedky s obsahom rozpúšťadla, benzín alebo postrekovací olej.

Teplota vody nesmie prekročiť hodnotu 45°C.

Pri pripájaní strednotlakového čističa k zariadeniu na zásobovanie vodou sa musia dodržiavať zdravotné predpisy danej krajiny, aby sa zabránilo spätnému nasatiu nepitnej vody.

→ Poradte sa, prosím, so špecialistom na sanitárne zariadenia.

Používajte schválené ochranné okuliare a ochranu sluchu.

Noste vhodné osobné ochranné prostriedky (ochranné rukavice).

Maximálny prípustný tlak pri pripojení k vodovodnému potrubiu má hodnotu 6 bar.

Pri ovládaní striekacej pištole buďte opatrní! Pri použití plochej alebo rotačnej dýzy môže pri tvorbe striekacej pištole dôjsť k spätným nárazovým silám, ktoré spôsobia, že na trubicu pôsobí krútiaci moment.

Striekací pištoľ je možné zaistiť aretáciou proti náhodnému otvoreniu.

UPOZORNENIE! Nepoužívajte výrobok v dosahu osôb, pokiaľ nenosia ochranný odev.

UPOZORNENIE! Nebezpečenstvo výbuchu! Nerozprašujte horľavé kvapaliny.

UPOZORNENIE! Armatúry a spojky sú dôležité pre bezpečnosť výrobku. Používajte iba príslušenstvo odporúčané firmou GARDENA (armatúry a spojky).

UPOZORNENIE! Na zaistenie bezpečnosti výrobku používajte iba originálne náhradné diely schválené firmou GARDENA.

UPOZORNENIE! Voda, ktorá pretiekla cez obmedzovač spätného prietoku, sa považuje za nepitnú.

UPOZORNENIE! Výrobok nepoužívajte, ak je poškodený pripojovací kábel alebo iné diely, napr. bezpečnostné zariadenia, striekacia pištoľ.

UPOZORNENIE! Pred ošetrením, odstránením, pri výmene dielov alebo prestavbe výrobku na inú funkciu vyberte akumulátor.

Dodatočné bezpečnostné upozornenia

Bezpečné zaobchádzanie s akumulátormi

Prečítajte si všetky bezpečnostné upozornenia a pokyny.

Nedodržiavanie bezpečnostných upozornení a pokynov môže spôsobiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Dobre si uschovajte tieto pokyny. Nabíjačku používajte len vtedy, ak všetky funkcie dokážete v plnej miere odhadnúť a vykonať bez obmedzení alebo ste dostali zodpovedajúce pokyny.

Pri používaní, čistení a údržbe dohliadajte na deti. Tým zaistíte, aby sa deti nehrali s nabíjačkou.

Nabíjajte iba lítiovo-iónové akumulátory systému POWER FOR ALL typu PBA 18V od kapacity 1,5 Ah (od 5 článkov akumulátora). Napätie akumulátora sa musí zhodovať s nabíjacím napätím akumulátora nabíjačky. Nenabíjajte akumulátory, ktoré nie sú dobíjateľné.

V opacnom prípade hrozí nebezpečenstvo požiaru a výbuchu.

Nevystavujte nabíjačku dažďu alebo vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

Udržiavajte nabíjačku v čistote.

Ak je potrebná výmena pripájacieho kábla, tak ju musí vykonať spoločnosť GARDENA alebo autorizovaný servis pre elektrické náradie GARDENA, aby sa predišlo ohrozeniu bezpečnosti.

Výrobok neprevádzkujte, keď sa nabíja.

Tieto bezpečnostné upozornenia platia len pre Li-ion akumulátory systému POWER FOR ALL PBA 18V.

Akumulátor používajte iba vo výrobkoch od výrobcov systémov POWER FOR ALL.

Len tak je akumulátor chránený pred nebezpečným preťažením.

Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Ak sa nabíjačka, ktorá je určená pre určité druhy akumulátorov, použije s inými akumulátormi, hrozí nebezpečenstvo požiaru.

Akumulátor sa dodáva čiastočne nabitý.

Aby bol zaručený plný výkon akumulátora, pred prvým použitím nabite akumulátor v nabíjačke na jeho plnú kapacitu.

Uchovávajte akumulátory mimo dosahu detí.

Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.

Pri poškodení a nesprávnom použití akumulátora môžu unikať pary. Akumulátor môže horieť alebo vybuchnúť.

Priveďte čerstvý vzduch a v prípade ťažkostí vyhľadajte lekársku pomoc. Pary môžu spôsobiť podráždenie dýchacích ciest.

→ Pri nesprávnom použití alebo poškodenom akumulátore môže z akumulátora vytekať horľavá kvapalina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa vám kvapalina dostane do očí, požiadajte o ďalšiu lekársku pomoc. Kvapalina vytekajúca z akumulátora môže viesť k podráždeniu kože a popáleninám.

→ Z chybného akumulátora môže vytekať kvapalina a zamačať susedné predmety. Skontrolujte postihnuté diely.

Prípadne ich vyčistite alebo vymeňte.

→ Neskratujte akumulátor. Nepoužívaný akumulátor odkladajte v dostatočnej vzdialenosti od kancelárskych sponiek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spojiť kontakty. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar.

→ Špicaté predmety, ako napríklad nechty alebo skrutkovač, ako aj vonkajšie pôsobenie sily, môžu akumulátor poškodiť.

Môže dôjsť k internému skratu a akumulátor môže horieť, dymiť, vybuchnúť alebo sa prehriať.

→ Na poškodených akumulátoroch nikdy nevykonávajte údržbu.

Väčšiu údržbu akumulátorov by mal vykonávať iba výrobca alebo splnomocnený servis.

→ Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, ohňom, nečistotami, vodou a vlhkosťou.

Hrozí nebezpečenstvo výbuchu a skratu.

→ Akumulátor prevádzkujte a skladujte len pri teplote okolia od -20 °C do +50 °C. Napríklad v lete nenechávajte akumulátor ležať v aute. Pri teplotách < 0 °C môže v závislosti od prístroja dôjsť k obmedzeniu výkonu. → Akumulátor nabíjajte iba pri teplote okolia od 0 °C do +45 °C. Nabíjanie mimo teplotného rozsahu môže poškodiť akumulátor alebo zvýšiť nebezpečenstvo požiaru.

Elektrické náradie nepoužívajte, ak cítite únavu, ochorenie alebo ste pod vplyvom drog, alkoholu alebo liekov.

Jeden moment nepozornosti pri prevádzke elektrického náradia môže viesť k ťažkým úrazom.

Výrobok používajte iba s vodou. Nepridávajte do vody žiadne prísady. Nečistá voda môže poškodiť čerpadlo a príslušenstvo.

Výrobok nepoužívajte ani neskladujte v mraze.

Cisťiacu nasmerujte preč od seba a iných osôb.

2. MONTÁŽ

a fyzické poranenie v dôsledku prúdu vody.

→ Pred montážou výrobku vyberte akumulátor.

Montáž nadstavcov a saciej hadice [Obr. A1/A2/A3]:

POZOR!

→ Výrobok sa smie používať, len ak je kompletne namontovaná sacia hadica a striekacia trubica.

V rozsahu dodávky sú nasledujúce striekacie trubice:

• Krátka striekacia trubica (cca 6 cm) Dlhá striekacia trubica (cca 35 cm)

V rozsahu dodávky sú nasledujúce nadstavce:

• 0° dýza -15° dýza -40° dýza Penovacia trubica (prémiová súprava)

Ako príslušenstvo sú k dispozícii nasledujúce nadstavce:

GARDENA Rotačná dýza AquaClean Li c.v. 9345

1. Potlačte požadovanú striekaciu trubicu ① do uchytenia trubice ② a otáčajte ju v smere hodinových ručičiek, kým spoj citeľne nezapadne (bajonetový uzáver).
2. Potiahnite krúžok 3 rýchlospojky dozadu, zatlačte požadovaný nadstavec 4 na striekaciu trubicu 1 a znova pustite krúžok 3. Kompletné spojenie je hotové vtedy, keď sa krúžok opäť nachádza úplne vpredu (strieborná poistná pružina a strieborné gule už nie sú viditeľné).
3. Nakrúťte nadstavec ④ pre požadovaný uhol postreku.

Obidve nepoužité dýzy 4 sa môžu nasunúť na držiaky 5 4. Spoje saciu hadicu (6) s prípojkou (7)

Montáž penovacej trubice (prémiová súprava) [Obr. A4]:

Na čistenie čistiacim prostriedkom sa môže penovacia trubica pripevniť vpredu na krátku trubicu ①.

1. Naplňte nádrž na čistiaci prostriedok © čistiacim prostriedkom.
2. Potiahnite krúžok 3 rýchlospojky dozadu, zatlačte penovaciu trubicu 8 na krátku striekaciu trubicu 1 a znova pustite krúžok 1. Kompletné spojenie je hotové vtedy, keď sa krúžok opäť nachádza úplne vpredu (strieborná poistná pružina a strieborné gule už nie sú viditeľné).
3. Množstvo čistiaceho prostriedku dávkujte pomocou dávkovacieho kolieska ⑨.

Príprava prívodu vody:

Prívod vody môžete umožniť cez vak na vodu (prémiová súprava), cez vodnú nádrž (jazierko, sud na dažďovú vodu atď.) alebo cez vodovodný kohútik.

Prívod vody cez vak na vodu (prémiová súprava) [Obr. A5]:

1. Prenášajte plný vak na vodu za rukoväť a pri používaní ho položte na pevný podklad.
2. Odskrutkujte veko 10
3. Naplňte vak na vodu (1) čistou vodou z vodovodu.
4. Odnimte filter nasávaného vzduchu ②
5. Posuňte plavákovú guľu 3 nahor.
6. Ponorte hadicu (5) do vaku na vodu (1)
7. Upevnite hadicu ⑥ plastovou prichytkou ⑧ na vak na vodu ⑩

Hadica musí byť kompletne ponorená do vody.

Prívod vody z vodnej nádrže [Obr. A6]:

1. Ponorte filter nasávaného vzduchu ⑧ sacej hadice ⑧ do vodnej nádrže. Filter nasávaného vzduchu musí byť kompletne ponorený do vody.
2. Posuňte plavákovú guľu ⑬ tak, aby sa filter nasávaného vzduchu ⑫ nedotýkal zeme.

Zabráni to upchatiu filtra nasávaného vzduchu.

Použiť sa smie iba čistá sladká voda.

Prívod vody z vodovodného kohútika [Obr. A7]:

Čistič je do tlaku prívodu vody 1,0 MPa (10,0 bar) nepriepustný.

Pre optimálny výsledok čistenia sa však tlak prívodu vody 0,6 MPa (6,0 bar) nesmie prekročiť.

1. Spojte priloženú saciu hadicu ⑤ s vodovodným kohútikom ⑥
2. Otvorte vodovodný kohútik.

Alternatívne sa môže použiť aj záhradná hadica.

→ Zatvorte vodovodný kohútik a po ukončení čistenia odpojte čistič od vodovodného kohútika.

3. OBSLUHA

NEBEZPEČENSTVO! Ublíženie na zdraví!

→ Predtým ako budete výrobok nastavovať a prenášať, vyberte akumulátor.

Nabíjanie akumulátora [Obr. 01/02/03]:

→ Dodržte sieťové napätie! Napätie zdroja prúdu sa musí zhodovať s údajmi na typovom štítku nabíjačky.

Rozsah dodávky GARDENA akumulátorového čističa Č. v. 14800-55 neobsahuje akumulátor ani nabíjačku.

Vďaka inteligentnému nabíjaniu sa automaticky rozpozná stav nabitia akumulátora a v závislosti od teploty a napätia akumulátora sa vždy nabije optimálnym nabíjacím prúdom.

Akumulátor sa tým šetrí a pri uchovávaní v nabíjačke zostane vždy plne nabitý.

1. Stlačte odblokovacie tlačidlo a vyberte akumulátor z úchytky akumulátora D. 2. Vyberte akumulátor 8 z ochranného krytu 8
2. Pripojte nabíjačku do sieťovej zásuvky.
3. Nasuňte nabíjačku akumulátora na akumulátor

Význam indikačných prvkov:

Indikácia na nabíjačke [Obr.03]:

Blikajúce svetlo

Indikátor nabíjania

akumulátora

Nabíjanie signalizuje blikanie indikátora nabíjania akumulátora.

Upozornenie: nabíjanie je možné len vtedy, keď je teplota akumulátora

v prípustnom rozsahu teploty nabíjania, pozri 7. TECHNICKÉ ÚDAJE.

Neprerušované svetlo indikátora nabíjania akumulátora

Neprerušované svetlo indikátora nabíjania akumulátora ⑤ signalizuje, že akumulátor je plne nabitý alebo že teplota akumulátora je mimo prípustného rozsahu teploty nabíjania, a preto sa nemôže nabíjať. Akumulátor sa nabije hneď, ako sa dosiahne prípustný teplotný rozsah.

Bez zasunutého akumulátora neprerušované svetlo indikátora nabíjania akumulátora signalizuje, že sieťová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.

Indikácia stavu nabitia akumulátora P na výrobku [Obr. O4/O6]: Po spustení výrobku sa na 5 sekúnd zobrazí indikácia stavu nabitia akumulátora P.

Stav nabitia akumulátora Indikácia stavu nabitia akumulátora

nabity na 67 – 100 %	①, ② a ③ svietia na zeleno
nabity na 34 – 66 %	④ a ⑤ svietia na zeleno
nabity na 11 – 33 %	⑥ svieti na zeleno

Keď chybová LED svieti alebo bliká, pozri 6. ODSTRÁNENIE PORÚCH.

Ovládací panel [Obr.05]:

Režim Soft-Clean:

Režim Soft-Clean znižuje tlak postreku na čistenie citlivých plôch. Okrem toho sa predlžuje výdrž akumulátora.

K dispozícii sú 3 rôzne prevádzkové režimy:

Režim Soft-Clean high (24 bar)

@ nesvieti

Výrobok je vybavený bezpečnostným zariadením (štartovacia páka s bezpečnostnou západkou), ktoré zamedzuje náhodnému spusteniu výrobku.

Čistič sa smie používať s akumulátorom len vtedy, keď je na akumulátor nasunutý ochranný kryt ⑤.

1. Natiahnite ochranný kryt (S) na akumulátor (B).
2. Vložte akumulátor ⑧ do držiaka ⑥ tak, aby počuteľne zapadol.
3. Stlačte blokovanie zapnutia ① na ľavej strane a potiahnite štartovaciu páku ⑥. Čistič sa spustí na 5 sekúnd a zobrazí sa indikácia stavu nabitia akumulátora ⑨.
4. Znova pustite blokovanie zapnutia ①. Čistič beží ďalej bez toho, aby sa muselo stlačiť blokovanie zapnutia.

Zastavenie:

1. Pustite štartovaciu páku (6). Čistič sa zastaví.
2. Zatvorte zásobovanie vodou (napr. vodovodný kohútik).
3. Potiahnite štartovaciu páku 16, aby ste odtlakovali systém.
4. Odpojte saciu hadicu od čističa.
5. Stlačte odblokovacie tlačidlo a vyberte akumulátor z uchytenia akumulátora 0

Použitie v sacom režime:

1. Stlačte blokovanie zapnutia na ľavej strane a potiahnite štartovaciu páku.
2. Pri saní vypnite režim Soft Clean (LED nesvieti).
3. Sajte pri nízkej výške (cca 0 až 1 m).
4. Počkajte, kým sa začne čerpať voda a kým sa dosiahne plný tlak.
5. Potom sa vydajte na vašu pracovnú pozíciu.

Kým sa voda začne čerpať v sacom režime, môže to (pri nízkych sacích výškach) trvať až 30 sekúnd. Max. sacia výška je 2 m.

4. ÚDRŽBA

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo a fyzické poranenie v dôsledku prúdu vody.

Pred údržbou výrobku vyberte akumulátor.

Čistenie čističa [Obr. M1]:

NEBEZPEČENSTVO! Ublíženie na zdraví!

Bezpečnosť zranenia a riziko poškodenia výrobku.

Výrobok nikdy nečistite vodou alebo prúdom vody (najmä nie prúdom vody pod vysokým tlakom). Na čistenie nepoužívajte chemikálie, vrátane benzínu alebo riedidiel. Niektoré z nich môžu poškodiť dôležité plastové diely.

Vzduchové štrbiny musia byť voľné.

1. Očistite vzduchové štrbiny (mäkkou kefkou, nepoužívajte skrutkovač).
2. Pohyblivé časti očistite po každom použití. Odstráňte najmä zvyšky nečistôt z prípojok.
3. Vyskrutkujte prípojku ⑦ (príp. skrutkovačom s otvorom kľúča 17).
4. Odpojte filter zariadenia ⑨ z prípojky ① a vyčistite ho pod tečúcou vodou.
5. Odpojte striekaciu trubicu ① a vystriekajte striekaciu trubicu ① čistou vodou.
6. Odpojte filter nasávaného vzduchu ② a vyčistite filter nasávaného vzduchu ①.
7. Rukou naskrutkujte prípojku ⑦ do čističa.

Čistenie akumulátora a nabíjačky:

Predtým, ako pripojíte akumulátor, vždy sa uistite, že je povrchová plocha akumulátora a nabíjačky čistá a suchá.

Nabíjačka akumulátora: Kontakty a plastové diely očistite mäkkou a suchou handričkou. Akumulátor: Občas vyčistite vzduchové štrbiny a prípojky akumulátora mäkkým, čistým a suchým štetcom.

5. SKLADOVANIE

Odstavenie z prevádzky:

Výrobok musí byť skladovaný na mieste, ktoré je neprístupné deťom.

1. Vyberte akumulátor.
2. Akumulátor je nabitý.
3. Vyčistite nabíjačku akumulátora (pozri 4, ÚDRŽBA).
4. Čistič, akumulátor a nabíjačku skladujte na suchom, uzavretom mieste zabezpečenom proti mrazu.

Likvidácia:

(V zmysle smernice 2012/19/EÚ)

Výrobok s označením nesmiete likvidovať v bežnom domácom odpade. Musí sa zlikvidovať podľa platných miestnych predpisov týkajúcich sa ochrany životného prostredia.

DÔLEŽITÉ!

→ Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste.

Likvidácia akumulátorov:

Akumulátor GARDENA obsahuje lítium-iónové články, ktoré je potrebné na konci ich životnosti zlikvidovať oddelene od bežného domáceho odpadu.

Li-ion

DÔLEŽITÉ!

→ Akumulátory zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste.

1. Lítium-iónové články úplne vybite (obráťte sa na servis GARDENA).
2. Kontakty lítium-iónových článkov zabezpečte proti skratovaniu.
3. Lithium-ionové články odborne zlikvidujte

6. ODSTRÁŇOVANIE PORÚCH

NABEZPEČENSTVO! Ublíženie na zdraví!

a fyzické poranenie v dôsledku prúdu vody.

→ Pred odstraňovaním chyby výrobku vyberte akumulátor.

Problém Možná príčina Odstránenie

Problém Možná príčina Odstránenie

Voda z vodnej nadrzej sa zle nasáva	Filter zarladenia alebo filter nasávaného vzduchu je znečistény.	→ Vyčistě filter zarladenia a filter nasávaného vzduchu (pozni 4. UDRŽBA).
Čistě sa nezastavujé	Šartovacía páka dostáva zablokovaná.	→ Vybrte akumulátora u vojnítce šartovaciupáku.
Čistě nešestartujé alebo sa zastavujé. LED bliká na zeleno [Obr. 04]	Akumulátor je vybitý. → Nabile akumulátor.
Čistě nešestartujé alebo sa zastavujé. Chyboťa LED bliká svieti na Červeno [Obr. 04]	Teplota akumulátora je mimo priustného rozsahu.	→ Pockajte, kým bude teplota akumulátora opář medzi 0 °C - + 45 °C.
	Čistě je prehriaty (napr. v dôsteku priameho slněného zháriania).	→ Nechajte Čistě vychladnúf na chladnom, lienistom mieste.
	Do akumulátora vnikla voda. → Nechajte akumulátor yvschnól na chránenom mieste.
	Medzi kontaktmí akumulátora na Čistě sa nachádžaju vodné kvapky alebo vzhkost.	→ Vodné kvapky/vlhlkost odstránty suchou handričkou.
	Motor je blokovaný.	→ Obráfte sa na servis GARDENA.
	Dýza je Čiastоčné alebo uplne upchátá.	→ Vyčistě dýzu napriklad ihlou alebo drótom.
Čistě nešestartujé alebo sa zastavujé. Chyboťa LED bliká na Červeno [Obr. 04]	Vyrobok je chybný.	→ Obráfte sa na servis GARDENA.
Čistě nešestartujé alebo sa zastavujé. Chyboťa LED bliká nepreúšovane [Obr. 04]	Akumulátor je uplne vloženy do uchytenia akumulátora.	→ Vložte akumulátor uplne do uchytenia akumulátora, kým počutěne nezapadne.
	Akumulátor je chybný.	→ Vymeǐte akumulátor.
	Vyrobok je chybný.	→ Obráfte sa na servis GARDENA.
Nabijanie nie je možné. Indikátor nabijania akumulátora bliká svieti nepreúšovane [Obr. 03]	Akumulátor je uplne (správné) nasadený.	→ Akumulátor správné nasad'te na nabijačku.
	Kontaky akumulátora su znečistné.	→ Vyčistě kontakty akumulá-tora (napr. viacnásobným pripojemim a odpojením aku-mulátora. Pripadne vymeǐte akumulátor).
	Teplota akumulátora je mimo priustného rozsahu teploty nabijania.	→ Pockajte, kým bude teplota akumulátora opář medzi 0 °C - + 45 °C.
	Akumulátor je chybný.	→ Vymeǐte akumulátor.
Indikátor nabijania akumulátora bliká nepreúšovane [Obr. 03]	Sieřová zástrěka nabijačky nie je (správné) zasunulá.	→ Zasuǐte sieřová zástrěku (úplne) do zásuvký.
	Zásuvka, sieřový kábel alebo nabijačka su chybné.	→ Skontroljte sieřové napálte. Pripadne nechajte nabijačkou skontrolová t u autorizováncé ho predajcu alebo v servise GARDENA.

UPOZORNENIE: Pri iných poruchách sa obráťte na servisné stredisko GARDENA. Opravy môžu vykonávať servisné strediská GARDENA alebo predajcovia, ktorí sú certifikovaní výrobcom GARDENA.

7. TECHNICKÉ ÚDAJE

Akumulátorovy strednotlakovýci stich	Jednotka	Hodnota (c.v. 14800)
Menovlý tlak/Max. tlak	MPa	2,4
Max. privodný tlak	MPa	0,6
Dlžka sacej hadlice	m	5
Max. sacia vyška	m	2
Max. doby chodu(2,5 Ah akumulátor):
Režim Soft-Clean high	min.	15
Režim Soft-Clean soft	min.	19
Režim Soft-Clean ultra sof	min.	38
Max. prietoková rychlost:
Režim Soft-Clean high	l/h	250
Režim Soft-Clean soft	l/h	200
Režim Soft-Clean ultra sof	l/h	100

Akumulátorová jednotka Hodnota (c.v. 14800) strednotlakový postrekovač

Max. tikt:
Režim Soft-Clean high	bar	24
Režim Soft-Clean soft	bar	14
Režim Soft-Clean ultra sof	bar	9
Hmotnosf s krátkoutrubicou (bez akumulátora)	kg 1,5
Hladina akustického
tiktu \( L_{pa}^{1} \)	dB (A)	68
Odchýlka \( k_{PA} \)		3
Hladina akustického
vykouno \( L_{vα}^{2-} \)meraná	dB (A)	83
Odchýlka \( k_{WA} \)		3
Vibrácle prenásané doramenaa\( ^{1)} \)	m/s2	2,8
Odchýlka \( k_{vα} \)		1,5

Spôsob merania podľa: EN 60335-2-54 EN 60335-2-79

UPOZORNENIE: Uvedená hodnota vibračnej emisie bola zistená normovaným skúšobným spôsobom a môže byť porovnávaná s inými elektrickými nástrojmi. Táto hodnota môže byť použitá na predbežné posúdenie expozície. Hodnota

vibračnej emisie sa môže pri skutočnom použití elektrického nástroja meniť.

Systém akumulátora Jednotka Hodnota (c.v. 14903) PBA 18V2,5Ah W-B

Napätle akumulátora V (DC) 18

Kapacita akumulátora Ah 2,5

Pocet Clankov (Li-Ion) 5

Vhodné nabíjačky akumulátora systému POWER FOR ALL: AL 18..CV.

Nabíjačka akumulátora Jednotka Hodnota (c. v. 14900) AL 1810 CVP4A

Sležové napätle V (AC) 220 - 240
Sležová frekvencia Hz 50 - 60
Menovity výkon W 26
Nabijacle napätle akumulatóra	V (DC) 18
Max. nabijač prúd akumulatóra	mA 1000
Doba nabljania akumulatóra80%/97 - 100% (cca)
PBA 18V 2,0Ah W-B	min. 96/124
PBA 18V 2,5Ah W-B	min. 120/154
PBA 18V 4,0Ah W-C	min. 192/244
Pripustný roszah teploty nabljania	°C 0-45
Hmotnost zedpovedáEPTA-Procedure 01:2014	kg 0,17
Trieda ochrany	☐ / ☐

Vhodné akumulátory systém POWER FOR ALL: PBA 18V.

1. PRÍSLUŠENSTVO

GARDENA Rotaćná dýza AquaClean Li	Na mimoradne odolné nečistoty (povrchy obstratené machom alebo zvetrané povrchy).	č.v. 9345
GARDENA Systémový akumulátor PBA 18V/45 P4A PBA 18V/72 P4A	Akumulátor pre pridavný chod alebo na výmenu.	č.v. 14903 č.v. 14905
GARDENA Rychlonabijačka akumulátoru AL 1830 CV P4A	Na rychlé nabijanie akumulátora systému POWER FOR ALL PBA 18V..W..	č.v. 14901

9. SERVIS / ZÁRUKA

Servis:

Kontaktujte, prosím, adresu na zadnej strane.

Vyhlásenie o poskytnutí záruky:

V prípade reklamácie vyplývajúcej zo záruky vám nebudú účtované žiadne poplatky.

Spoločnosť GARDENA Manufacturing GmbH poskytuje na všetky originálne nové výrobky GARDENA 2-ročnú záruku od dátumu kúpy u obchodníka, ak sa výrobky používali výhradne na súkromné účely. Táto záruka výrobcu neplatí pre výrobky získané na sekundárnom trhu. Táto záruka sa vzťahuje na všetky podstatné nedostatky výrobku, ktoré sú preukázateľne spôsobené materiálovými alebo výrobnými chybami. Plnenie tejto záruky sa vykoná výmenou za plne funkčný výrobok alebo opravou chybného výrobku, ktorý nám bezplatne odošlete, pričom si vyhradzujeme právo na výber medzi týmito možnosťami. Servis podlieha nasledujúcim podmienkam:

Výrobok sa používal na konkrétny účel podľa odporúčaní uvedených v prevádzkových pokynoch. - Ani kupujúci, ani tretia osoba sa nepokúšali výrobok otvoriť alebo opraviť. - Na prevádzku boli použité iba originálne náhradné a spotrebné diely GARDENA. Predloženie dokladu o kúpe.

Zo záruky sú vylúčené normálne opotrebovanie dielov a komponentov (napríklad na nožoch, upevňovacích dieloch nožov, turbínach, svietidlách, klinových a ozubených remeňoch, obežných kolesách, vzduchových filtroch, zapaľovacích sviečkach), viditeľné zmeny, ako aj spotrebné diely podliehajúce rýchlemu opotrebovaniu.

Táto záruka výrobcu je obmedzená na náhradnú dodávku a opravu podľa vyššie uvedených podmienok. Iné nároky voči nám ako výrobcovi, napríklad na náhradu škody, záruka výrobcu neodôvodňuje. Táto záruka výrobcu sa samozrejme nedotýka existujúcich zákonných a zmluvných nárokov na záručné plnenie voči obchodníkovi / predajcovi.

Záruka výrobcu podlieha právu Spolkovej republiky Nemecko.

V prípade poškodenia v záruke pošlite, prosím, chybný výrobok spolu s kópiou dokladu o kúpe a opisom chyby dostatočne frankovaný na adresu servisu spoločnosti GARDENA.

Spotrebné diely:

Filtre a diely príslušenstva (napr. vak na vodu) sú spotrebné diely, a preto sú vyňaté zo záruky.
