Producttype	Accudrukspuit
Merk	Gardena
Model	5L EasyPump
Inhoud reservoir	5 liter
Werkdruk	3 bar
Lanslengte	42 – 72 cm (verstelbaar)
Voeding	Geïntegreerde oplaadbare accu via USB-C (5V netadapter niet meegeleverd)
Laadtijd accu	Ongeveer 3,5 uur
Maximale gebruikstemperatuur	40 °C
Straaltype	Verstelbaar: mist (met de klok mee) tot straal (tegen de klok in)
Bruikbare vloeistoffen	Gewasbeschermingsmiddelen, onkruidverdelgers, meststoffen, glasreinigers, beschermingsmiddelen (vloeistoffen zonder oplosmiddelen)
Verboden vloeistoffen	Zuren, desinfectiemiddelen, waterafstotende middelen, oplosmiddelen, benzine, spuitolie
Veiligheid	Veiligheidsklep om druk af te laten, automatische pompuitschakeling, vorstbescherming
Reiniging en onderhoud	Spoelen met water na gebruik, filter in de lans en de spuitkop reinigen, O-ringen controleren
Reserveonderdelen en repareerbaarheid	Filter, spuitkop, O-ringen, lans, pomphandgreep; Gardena klantenservice
Fabrieksgarantie	Zie www.gardena.com/garantie
Gewicht (ongeveer)	Ongeveer 1,5 kg (schatting)

Veelgestelde vragen - 5L EasyPump GARDENA

Hoe laad ik de accu van de Gardena 5L EasyPump drukspuit op?

Sluit de meegeleverde USB-C kabel aan op de oplaadaansluiting op het reservoir en verbind deze met een 5V netadapter (niet meegeleverd). De accu laadt op in ongeveer 3,5 uur. De LED's geven het laadniveau aan: één LED voor 1-32%, twee voor 33-65%, drie voor 66-99% en allemaal uit voor 100%.

Hoe laat ik de druk na gebruik weg?

Trek aan de veiligheidsklep (markering ⑨) op het reservoir om de druk te laten ontsnappen. Draai nooit de pomphandgreep of de spuitkop los zolang het apparaat onder druk staat.

Welke producten kan ik met deze drukspuit gebruiken?

U kunt gewasbeschermingsmiddelen, onkruidverdelgers, meststoffen, glasreinigers en beschermingsmiddelen voor voertuigen gebruiken, mits ze vloeibaar en zonder oplosmiddelen zijn. Zuren, desinfectiemiddelen, waterafstotende middelen, benzine en spuitolie zijn verboden.

Hoe reinig ik de drukspuit na gebruik?

Leeg het reservoir en spoel het met schoon water. Bedien de spuit met schoon water tot het reservoir leeg is. Reinig de spuitkop (⑪) en het filter (⑭) in de lans. Laat de spuit open drogen.

Wat te doen als de spuit niet goed spuit?

Controleer of de spuitkop (⑪) of het filter (⑭) in de lans verstopt zijn. Schroef de spuitkop los en reinig deze, verwijder het filter en reinig het. Zorg er ook voor dat de pomphandgreep en de doseerdop goed vastzitten.

Hoe stel ik de spuitstraal in?

Draai de spuitkop (⑪) met de klok mee voor een miststraal en tegen de klok in voor een gebundelde straal. U kunt ook de lanslengte aanpassen door de verbindingsmoer (③) los te draaien.

Kan ik de spuit gebruiken met de trekker vergrendeld?

Nee, het is verboden de spuit te gebruiken of op te bergen met de trekker (⑲) vergrendeld in de aan-stand. Dit kan leiden tot ongecontroleerde vloeistofstroom of schade aan het apparaat.

Hoe berg ik de spuit in de winter op?

Maak het reservoir volledig leeg en spoel het met schoon water. Bewaar de spuit op een vorstvrije plaats, buiten bereik van kinderen. Stel het niet bloot aan overmatige hitte of direct zonlicht.

Het reservoir is moeilijk te openen, wat te doen?

Dit betekent waarschijnlijk dat er nog druk in het reservoir zit. Trek aan de veiligheidsklep (⑨) om de druk volledig te laten ontsnappen voordat u probeert het reservoir te openen.

Waar kan ik reserveonderdelen of klantenservice vinden?

Neem contact op met de Gardena klantenservice (adres op de achterzijde van de handleiding) of bezoek www.gardena.com. Onderdelen zoals het filter, de spuitkop, de O-ringen en de lans zijn verkrijgbaar.

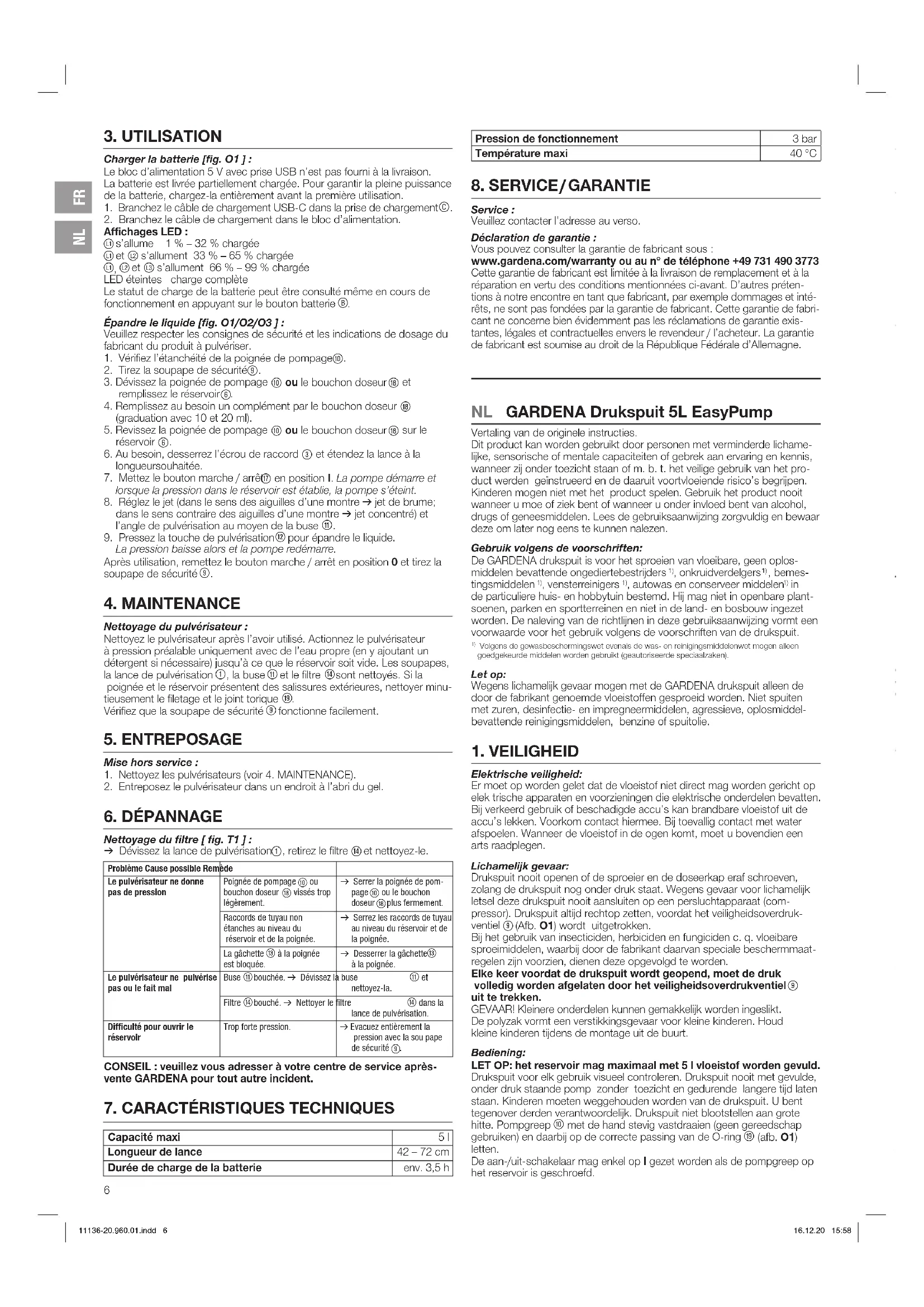

GEBRUIKSAANWIJZING 5L EasyPump GARDENA

Vertaling van de originele instructies.

Dit product kan worden gebruikt door personen met verminderde lichamelijke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of zijn geïnstrueerd over het veilige gebruik van het product en de daaruit voortvloeiende risico's begrijpen. Kinderen mogen niet met het product spelen. Gebruik het product nooit wanneer u moe of ziek bent of wanneer u onder invloed bent van alcohol, drugs of geneesmiddelen. Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog eens te kunnen nalezen.

Gebruik volgens de voorschriften:

De GARDENA drukspuit is voor het sproeien van vloeibare, geen oplosmiddelen bevattende ongediertebestrijders¹, onkruidverdelgers¹, bemestingsmiddelen¹, vensterreinigers¹, autowas en conserveringsmiddelen¹ in de particuliere huis- en hobbytuinen bestemd. Hij mag niet in openbare plantsoenen, parken en sportterreinen en niet in de land- en bosbouw ingezet worden. De naleving van de richtlijnen in deze gebruiksaanwijzing vormt een voorwaarde voor het gebruik volgens de voorschriften van de drukspuit.

Volgens de gewasbeschermingswet evenals de was- en reinigingsmiddelenwet mogen alleen goedgekeurde middelen worden gebruikt (geautoriseerde speciaalzaken).

Let op:

Wegens lichamelijk gevaar mogen met de GARDENA drukspuit alleen de door de fabrikant genoemde vloeistoffen gesproeid worden. Niet spuiten met zuren, desinfectie- en impregneermiddelen, agressieve, oplosmiddelbevattende reinigingsmiddelen, benzine of spuitolie.

1. VEILIGHEID

Elektrische veiligheid:

Er moet op worden gelet dat de vloeistof niet direct mag worden gericht op elektrische apparaten en voorzieningen die elektrische onderdelen bevatten. Bij verkeerd gebruik of beschadigde accu's kan brandbare vloeistof uit de accu's lekken. Voorkom contact hiermee. Bij toevallig contact met water afspoelen. Wanneer de vloeistof in de ogen komt, moet u bovendien een arts raadplegen.

Lichamelijk gevaar:

Drukspuit nooit openen of de sproeier en de doseerkap eraf schroeven, zolang de drukspuit nog onder druk staat. Wegens gevaar voor lichamelijk letsel deze drukspuit nooit aansluiten op een persluchtapparaat (compressor). Drukspuit altijd rechtop zetten, voordat het veiligheidsoverdrukventiel ⑨ (Afb. 01) wordt uitgetrokken.

Bij het gebruik van insecticiden, herbiciden en fungiciden c.q. vloeibare sproeimiddelen, waarbij door de fabrikant daarvan speciale beschermingsmaatregelen zijn voorzien, dienen deze opgevolgd te worden.

Elke keer voordat de drukspuit wordt geopend, moet de druk

volledig worden afgelaten door het veiligheidsoverdrukventiel ⑨ uit te trekken.

GEVAAR! Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen tijdens de montage uit de buurt.

Bediening:

LET OP: het reservoir mag maximaal met 5 l vloeistof worden gevuld. Drukspuit voor elk gebruik visueel controleren. Drukspuit nooit met gevulde, onder druk staande pomp zonder toezicht en gedurende langere tijd laten staan. Kinderen moeten weggehouden worden van de drukspuit. U bent tegenover derden verantwoordelijk. Drukspuit niet blootstellen aan grote hitte. Pompgreep ¹⁰ met de hand stevig vastdraaien (geen gereedschap gebruiken) en daarbij op de correcte passing van de O-ring ¹⁰ (afb. O1) letten.

De aan-/uit-schakelaar mag enkel op I gezet worden als de pompgreep op het reservoir is geschroefd.

Laad de accu alleen op bij omgevingstemperaturen tussen 0 °C en +40 °C. Als de temperatuur van de accu zich buiten het toegestane oplaadtemperatuurbereik bevindt, kan de accu niet worden opgeladen. Zodra het toegestane temperatuurbereik is bereikt, wordt de accu opgeladen.

Reiniging:

Na elk gebruik druk afvoeren, tank leegmaken, zorgvuldig schoonmaken en met schoon water uitspoelen. Daarna de drukspuit open laten drogen. Resterende vloeistoffen niet in het riool laten lopen (inleveren bij chemisch afvaldepot). Ter voorkoming van eventuele chemische reacties moet de drukspuit bij het verwisselen van sproeiermiddelen schoongemaakt worden. Bij gebruik van meerdere drukspuiten mogen reservoir en sproeikop niet onderling worden verwisseld.

Wij raden aan na een gebruik van 5 jaar de drukspuit aan een grondige controle – het beste door de GARDENA-service – te onderwerpen.

Opbergen:

Voor de opslag de drukspuit steeds helemaal leegspuiten (ook na reiniging met water) en vorstvrij opbergen. Bij het werken met de permanente vergrendeling ⑬ (afb. 03) moet extra voorzichtig te werk worden gegaan. De drukspuit mag nooit met een ingeschakelde permanente vergrendeling worden opgeborgen. Draag de drukspuit aan de draagriem ⑧ of de handgreep ⑩. Let erop dat het product beschermd is tegen directe zonnestralen. Het product kan warm worden.

2. MONTAGE

1. Afb. A1: Schuif de sproeilans ① in het handventiel ② en draai de wartelmoer ③ vast.
2. Afb. A2: Schuif de sproeislang ④ in het handventiel ② en draai de wartelmoer ⑤ vast.
3. Afb. A3: Schuif de sproeislang ④ in het reservoir ⑥ en draai de wartelmoer ⑦ vast.
4. Afb. A4: Bevestig de draagriem ⑧ aan het reservoir ⑥.

3. BEDIENING

Accu opladen [afb. 01]:

De 5 V-netadapter met USB-aansluiting zit niet in de leveringsomvang. De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te waarborgen, dient u de accu vóór het eerste gebruik volledig op te laden.

1. Steek de meegeleverde USB-C-oplaadkabel in de oplaadaansluiting©.
2. Steek de oplaadkabel in de netadapter.

LED-weergaven:

① brandt 1 % - 32 % opgeladen

⑪ en ⑫ branden 33 % - 65 % opgeladen

⑪, ⑫ en⑬ branden 66 % – 99 % opgeladen

Leds uit volledig opgeladen

De laadstatus van de accu kan ook tijdens de werking worden gecontroleerd door op toets Ⓑ met batterijsymbool te drukken.

Sproeien [afb. 01/02/03]:

Let op de veiligheidsvoorschriften en de juiste dosering volgens de aanduiding van de sproeimiddelenfabrikant.

1. Controleer of de pompgreep ⑩ goed dicht is.
2. Trek het veiligheidsoverdrukventiel ⑨ uit.
3. Draai de pompgreep ⑩ of de doseerkap ⑪ eraf en vul het reservoir ⑥.
4. Vul indien nodig een additief toe via de doseerkap ⑱ (schaalverdeling met 10 en 20 ml).
5. Draai de pompgreep ⑩ of de doseerkap ⑪ weer in het reservoir ⑥.
6. Draai de wartelmoer ③ los indien nodig en trek de lans uit tot de gewenste lengte.
7. Zet de Aan-/Uit-schakelaar ⑧ op positie I. De pomp gaat aan en als de druk in het reservoir is opgebouwd, gaat de pomp uit.
8. Stel de sproeistraal (draaien met de wijzers van de klok mee → sproei-nevel; draaien tegen de wijzers van de klok in → puntstraal) en de sproeihoek in via de sproeier ①.
9. Druk op de sproeiknop ⑫ om de vloeistof te sproeien. De druk wordt opgebouwd en de pomp begint weer te werken. Zet na het gebruik de Aan-/Uit-schakelaar op stand 0 en trek aan het veiligheidsoverdrukventiel ⑨.

4. ONDERHOUD

Na het spuiten van vloeistof moet de drukspuit schoongemaakt worden. Druk spuit alleen met schoon water (eventueel met toevoeging van afwasmiddel) in gebruik nemen en leegspuiten. De ventielen, de sproeilans ①, de sproeier ② en het filter ③ worden gereinigd. Wanneer handgreep en reservoir aan de buitenkant vuil zijn, moeten het schroefdraad en de O-ring van het schroefdraad ④ grondig worden schoongemaakt. Controleer of het veiligheidsoverdrukventiel ⑤ soepel kan worden uitgetrokken.

5. OPBERGEN

Buitenbedrijfstelling:

1. Reinig de drukspuit (zie 4. ONDERHOUD).
2. Berg de drukspuit op een vorstvrije plaats op.

6. STORINGEN VERHELPEN

Filter reinigen [ afb. T1 ]:

→ Draai de sproeilans① eraf, verwijder het filter ⑭ en maak dit schoon.

Probleem	Mogelijke oorzaak	Oplossing
Drukspuit levert geen druk	Pompgreep 10 of doseerkap 11 te licht vastgedraald.	→ Pompgreep10 of doseerkap 16 steviger vastdraalen.
	Veiligheidsaansluitingen op de tank en op het handventiel lekken.	→ Slangaansluitingen op de tank en op het hand ventiel vastdraalen.
	Permanente vergrendeling 13 op de handgreep is vastgezet.	→ Permanente vergrendeling 13 op de handgreep loszetten.
Drukspuit sproeit ondanks druk niet of alleen met slechtesproelstraal	Sproeier 11 verstopt.	→ Sproeier11 losdraalen en reinigen.
	Filter 14 verstopt.	→ Filter14 in de sproeilans reinigen.
Reservoir Is moeilijk te openen	Tankdruk te hoog.	→ Tankdruk via veiligheids overdrukventiel 9 geheel aflaten.

AANWIJZING: Wend u bij andere storingen tot uw GARDENA servicecenter.

Max. vulhoeveelheid	51
Lengte sproeibuis	42 - 72 cm
Laadduur accu	ca. 3,5 h
Toegestane werkdruk	3 bar
Max. toegestane werktemperatuur	40 °C

8. SERVICE/GARANTIE

Service:

Neem contact op met het adres op de achterzijde.

Garantieverklaring:

De fabrieksgarantie kan worden ingezien op:

www.gardena.com/warranty of via telefoonnr. [phone]

Deze fabrieksgarantie is beperkt tot de vervangende levering en reparatie volgens de bovengenoemde voorwaarden. Andere claims tegen ons als fabrikant, bijv. een aanspraak op schadevergoeding, worden door de fabrieksgarantie niet gerechtvaardigd. Deze fabrieksgarantie tast de bestaande wettelijke en contractuele garantieaanspraken die bestaan tegenover de dealer / verkoper vanzelfsprekend niet aan. De fabrieksgarantie valt onder het recht van de Bondsrepubliek Duitsland.
