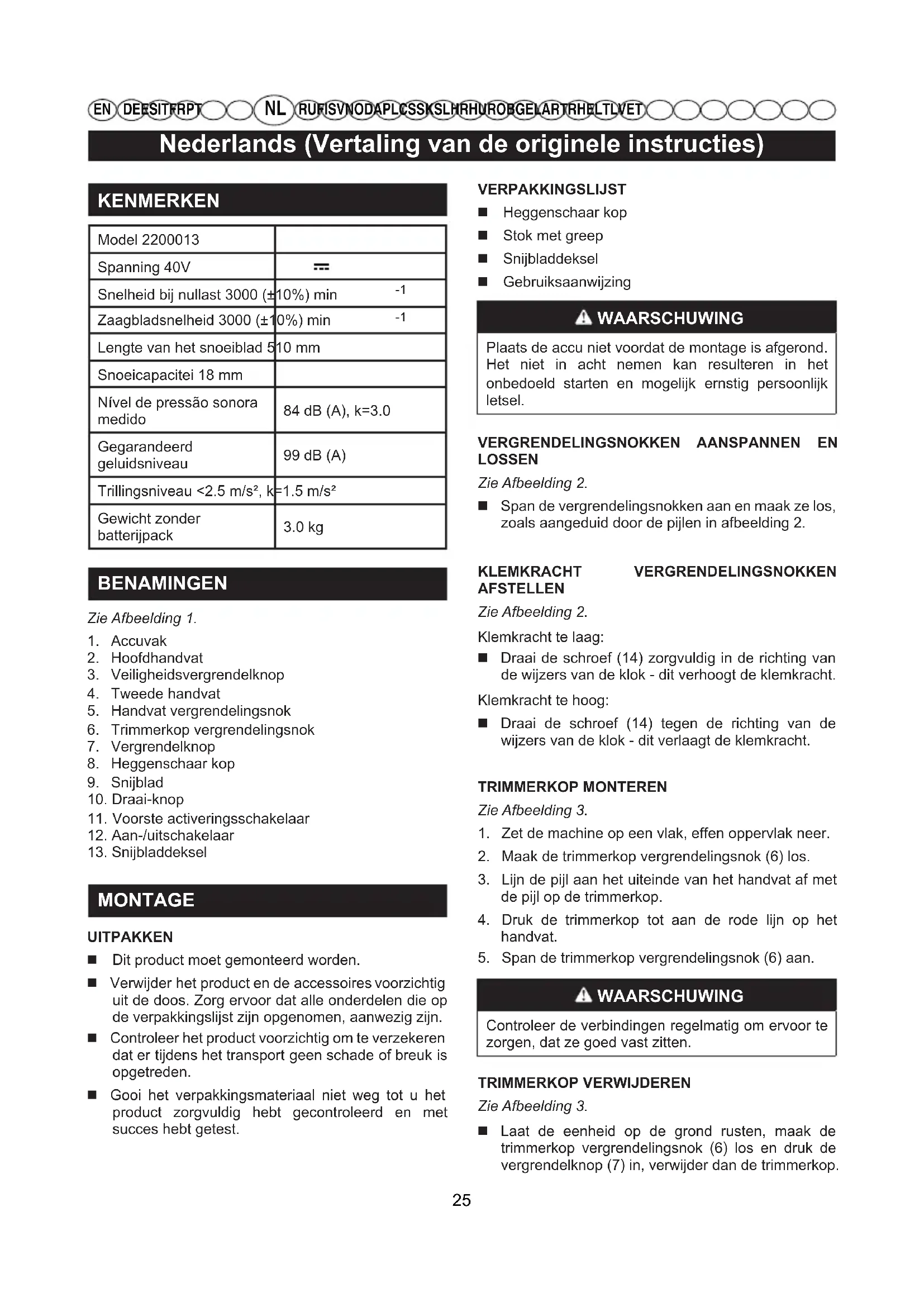

GEBRUIKSAANWIJZING P60PHT Powerworks

Nederland (Vertaling van de originele instructies)

KENMERKEN

Model 2200013
Spanning 40V	---
Snelheid bij nullast 3000 (±10%) min	-1
Zaagbladsnelheid 3000 (±10%) min	-1
Lenghte van het snoeiblad 5	10 mm
Snoeicapacitei 18 mm
Nível de pressão sonora medido	84 dB (A), k=3.0
Gegarandeerd geluidsniveau	99 dB (A)
Trillingsniveau <2.5 m/s², k=1.5 m/s²
Gewicht zonder batterijpack	3.0 kg

BENAMINGEN

Zie Afbeelding 1.

1. Accuvak
2. Hoofdhandvat
3. Veiligheidsvergrendelknop
4. Tweede handvat
5. Handvat vergrendelingsnok
6. Trimmerkop vergrendelingsnok
7. Vergrendelknop
8. Heggenschaar kop
9. Snijblad
10. Draai-knop
11. Voorste activeringsschakelaar
12. Aan-/uitschakelaar
13. Snijbladdeksel

MONTAGE

UITPAKKEN

Dit product moet gemonteerd worden.
- Verwijder het product en de accessoires voorzichtiguit de doos. Zorg ervoor dat alle onderdelen die op de verpakkingslijst zijn opgenomen, aanwezigহn.
- Controleer het product voorzichtig om te verzekerden dat er tijdens het transport geen schade of breuk is opgetreden.
Gooi het verpakkingsmaterialiaal Niet weg tot u het product zorgvuldig hebt gecontroleerd en met succes hebt getest.

VERPAKKINGSLIJST

Heggenschaar kop
Stok met greed
■ Snijbladdeksel
Gebruiksaanwijzing

WAARSCHUWING

Plaats de accu Niet voordat de montage is afgerond. Het Niet in acht nemen kan resulteren in het onbedoeld starten en möglichk ernstig persoonlijk letsel.

VERGRENDELINGSNOKKEN AANSPANEN EN LOSSEN

Zie Afbeelding 2.

Span de vergrendelingsnokken aan en maak ze los, zoals aangeduid door de pijlen in afbeelding 2.

KLEMKRACHT VERGRENDELINGSNOKKEN AFSTELLEN

Zie Afbeelding 2.

Klemkracht te laag:

Draai de schroef (14) zorgvuldig in de richting van de wijzers van de klok - dit verhoogt de klemkracht.

Klemkracht te hoog:

Draai de schroef (14) gegen de richting van de wijzers van de klok - dit verlaagt de klemkracht.

TRIMMERKOP MONTEREN

Zie Afbeelding 3.

1. Zet de machine op een vlak, effen oppervlak neer.
2. Maak de trimmerkop vergrendelingsnok (6) los.
3. Lijn de pijl aan het uiteinde van het handvat af met de pijl op de trimmerkop.
4. Druk de trimmerkop tot aan de rode hijn op het handvat.
5. Span de trimmerkop vergrendelingsnok (6) aan.

WAARSCHUWING

Controleer de verbindingen regelmatig om ervoor te zorgen, dat ze goed vast zitten.

TRIMMERKOP VERWIJDEREN

Zie Afbeelding 3.

Laat de eenheid op de grond rusten, maak de trimmerkop vergrendelingsnok (6) los en druk de vergrendelknop (7) in, verwijder dan de trimmerkop.

Nederland (Vertaling van de originele instructies)

BEDIENING

WAARSCHUWING

Wordt nicht achteloos naarmate u het product beter kent. Denk eraan dat een seconde van achteloosheis voldoende is om ernstig letsel te veroorzaken.

WAARSCHUWING

Draag alltijd een afsluitende veiligheidsbril of een veiligheidsbril met zijschermen als u elektrisch gereedschap gezrukt. Het Niet naleven kan ertoe leiden dat voorwerpen in uwogen verechtkomen, wat ernstig letsel kan veroorzaken.

WAARSCHUWING

Gebruik geen opzetstukken of toebehoren die nicht door de fabrikant van dit product zijn aanbevolen Het gebruik van Niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel.

PLAATSEN EN VERWIJDEREN VAN DE ACCU

Zie Afbeelding 4.

1. Om de accu (15) te plaatsen, dient u hem in een lijn met het accuvak (1) van het gereedschap te brengen. Schuif de accu in het accuvak en druk hem erin totdat de accu op+zijn plaats klikt.
2. Om de accu te verwijderen, drukt u op de vrijgaveknop (16). Hierdoor schuift de accuiets uithet gereedschap.Trek de accu uithet accuvak.

HET GEREEDSCHAP IN- EN UITSCHAKELEN

WAARSCHUWING

Laat het gereedschap in zijn eigentempo werken. Overbelast het Niet.

Inschakelen

Zie Afbeelding 5.

1. Druk op de voorste activeringsschakelaar (11).
2. Trek de veiligheidsvergrendelknop (3) anscheruit met uw duim en druk tegelijk op de aan-/uitschakelaar (12).
3. Laat de veiligheidsvergrendelknop (3) los. Blijf op de aan-/uitschakelaar drukken voor langdurig gebruik.

Uitschakelen

Zie Afbeelding 6.

1. Laat de Voorste activeringsschakelaar (11) en de aan/- uitschakelaar (12) los.
2. Bij het loslaten van de aan-/uitschakelaar (12) zal de veiligheidsvergrendelknop (3) automatisch in de vergrendelde positie resetten.

DE HOEK VAN DE TRIMMERKOP AANPASSEN

Zie Afbeelding 7.

De trimmerkop kan 135^ draaien en in 7 posities binnen dit bereik worden vastgezet.

1. Druk op de omwentelingsknop (10).
2. Terwijl u de omwentelingsknop ingedrukt houdt, beweegt u de kop vooruit ofchteruit.
3. Laat de draai-knop los zodra de kop van de trimmer zich in de gewenste positie befindt.
4. De kop van de trimmer dient goed vast te zitten in deze positie.

PAALLENGE AFSTELLEN

Zie Afbeelding 8.

1. Leg het handvat op de grond.
2. Maak de handvat vergrendelingsnok (5) los en stel de handvatschacht op een comfortsabele lenghte in.
3. Maak de handvat vergrendelingsnok (5) opniew vast.

TIPS VOOR EEN OPTIMAAL GEBRUIK

Zie Afbeelding 9-10.

Start met het trimmen van de bovenkant van de heg. Draai het gereedschap een beetje (tot 15^ relatief ten opzichte van de snijlijn), zodat de punten van de messen een beetje maar beneden in de richting van de heg wijzen (afb. 9). Hierdoor kannen de messen effectiever snijden. Houd het gereedschap in de gewenste hoek en beweeg het gelijkmatig langus de snijlijn. De dubbelzijdige messen stellen u in staat in beidenrichtingen te snijden.
- Om een heel rechte snede te krijgen,kest u een koord op de gewenste hoogte langs de heg leggen. Gebruik het koord als geleiding,snij net erboven.
- Om gladde zijkanten te krijgen, kut u het Beste van beneden in de groeirichting snijden. Jonge stengels bewegen maar buiten als het mes waar beneden snijdt, waardoor deuken in de heg ontstaan. (Afb. 10)

Nederlands (Vertaling van de originele instructies)

Let erop dat u geen vreme de voorwerpen raakt. Vermijd vooral harde voorwerpen zoals metalen draden en relingen, aangezien deze de messen+kunnen beschadigen.
Voorzie de messen regelmatig van olie.

WAARSCHUWING

Houd de handen uit de buurt van het zaagblad. Contact met het zaagblad resulteert in ernstig personlijk letsel.

ONDERHOUD

REINIGING VAN DE MACHINE

Na het werkken, worden de machine zorgvuldig vrijgemaakt van stof en vuil.

Houd de machine, en in het bijzonder de motor vrij van resten bladeren, takken of teveel vet, om het risico op brand tot een minimum te herleiden.
■ Reinig de machine steeds na gebruik met een schone en met een neutraal reinigingsmiddel bevochtigdoek.
- Verwijder alle sporen van vochtigheid met een zachte en droge doek. Vochtigheid kan leiden tot risico op elektrocutie.
- Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen om de plastic delen of de handgrepen te reinigen.
Gebruik geen waterstralen en vermijd de motor en de elektrische onderdelen nat te make.
- Om oververhitting en schade aan de motor of aan de accu te vermijden, moet men zich er steeds van verzekeren dat de zuigroosters van de koellucht schoon en vrij van afval+zijn.

REINIGING EN SMERING VAN DE SNIJ-INRICHTING

WAARSCHUWING

Raak de snij-inrichting Niet aan totdat de accu verwijderd is en de snij-inrichting volledig stilstaat.

Na iedere werkssessie, is het raadzaam de messen te reinigen en in te smeren, om de werkzaamheid en de duur ervan te verhogen.

Plaats de machine horizontal en stevig op het terrein.
Reinig de messen met een droge doek en gebruik een borstel in geval van hardnekig vuil.
Smeer de bladen door een dunne laag specifieke olie, bij voorkeur van een Niet verruilend type, op de bovenste rand van het blad, aan te brengen.

MOEREN EN SCHROEVEN VOOR BEVESTIGING

Houd de schroeven en moeren goed vastgedraaid, om er zeker van te zich dat de machine altijd veilig werkt.
- Controller regelmatig of de handgrepen stevig bevestigd zich.

STALLING

STALLING VAN DE MACHINE

Wanner de machine gestald moet worden:

1. Haal de accuuitzijn zitting en laad hem op.
2. De BLADbescherming plaatsen.
3. Wacht tot de motor voldoende afgekoeld is.
4. Reinig de machine.

5. Controller of er geen onderdelen los of beschadigd zichn. Vervang, indien nodig, de beschadigde onderdelen en klem eventueel schroeven en moeren die losgekomen zichn weever vast of neem contact op met het geauthoriseerde Dienstcentrum.

6. Berg de machine op:

7. in een droge rueimte

8. beschermd gegen slechte weersomstandigheden
9. buiten bereik van kinderen.
10. na zich ervan verzekerd te hebben de sleutels of werktuigen die voor het onderhoud gezruikt werden, verwijderd te hebben.

STALLING VAN DE ACCU

De accu moet in op een schaduwrijke, frisse plaats bewaard worden, waar er geen vochtigheid is.

OPMERKING: In geval van langdurig nietgebruik, moet men de accu om de twee maanden opladen, om de duur ervan te verlungen.

Nederland (Vertaling van de originele instructies)

PROBLEM IDENTIFICATIE

PROBLEEM MO	GELIJKE OORZAAK	OPLOSSING
De motor stopt tijdens het werk.	Accu nicht correct geplaatst.	Verzeker u ervan dat de accu goed geplaatst is.
	Machine beschadigd.	Gebruik de machine nicht Verwijder de accu en Contacteer een Dienstcentrum.
Met de veiligheids- vergrendelknop en schakelaar aan, draaien de messen Niet.	Machine beschadigd.	Gebruik de machine nicht. Stop de machine onmiddelijk, verwijder de accu en Contacteer een Dienstcentrum.
De snij-inrichting warmth te veel op tijdens het werk.	Onvoldoende smering van de messen.	Stop de machine, wacht tot de snijinrichting stilstaat, verwijder de accu, smeer de messen.
Men hoog overdreven geluiden en/of trillingen tijdens het werk.	Losgekomen of beschadigde delen.	Stop de machine, verwijder de accu en: - controller de schade; - controller of er delen losgekomen zich en schroef ze weer vast.; - verrang of herstel de beschadigde delen met delen met gegelijkwaardige kenmerken.
Er komt rookuit de machine tijdens de werkking.	Machine beschadigd.	Gebruik de machine nicht. Stop de machine onmiddelijk, verwijder de accu en Neem contact op met een Dienstcentrum.

Pycckn (IpebeO d opnHaJIbHbIX nHcTpyKcN)

OBUHE XAPAKTEPUCTUKI

aaii iiaai iiaai iiaai iiaai iiaai

a 1

y

A

e 1

y

aaiia 0 ybiic bciuie 8y gll y lae ciy jg

A

i 1

yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj

yaiiaaiiie 1

4.1.2.1.1 E j: g (j, 1)

4.4

Powerworks Tools garantiebeleid voor

doehet-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de persoon, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3,555 93 Jönköping,Sweden

Hierbij verklaren wij dat het product

Categorie. HEGGETRIMMER MET LANGE HENDEL

Model 2200013

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn (2006/42/EC)
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen EMC Richtlijn (2014/30/EU),

Geluidsrichtlijn (2000/14/EC gewijzigd door 2005/88/EC)

En bovendien verklaren we dat
de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebruikt

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2; EN ISO 10517

Gemeten

geluidsniveau

96.4

dB(A)

Gegarandeerd geluidsniveau 99 dB(A)

Conformiteitsbeordelingsmethode in overeenstemming met Bijlage V / Richtlijn 2000/14/EC

Plaats, datum: Changzhou, 04/20/2016

Handtekening: Ted Qu Haichao
